TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

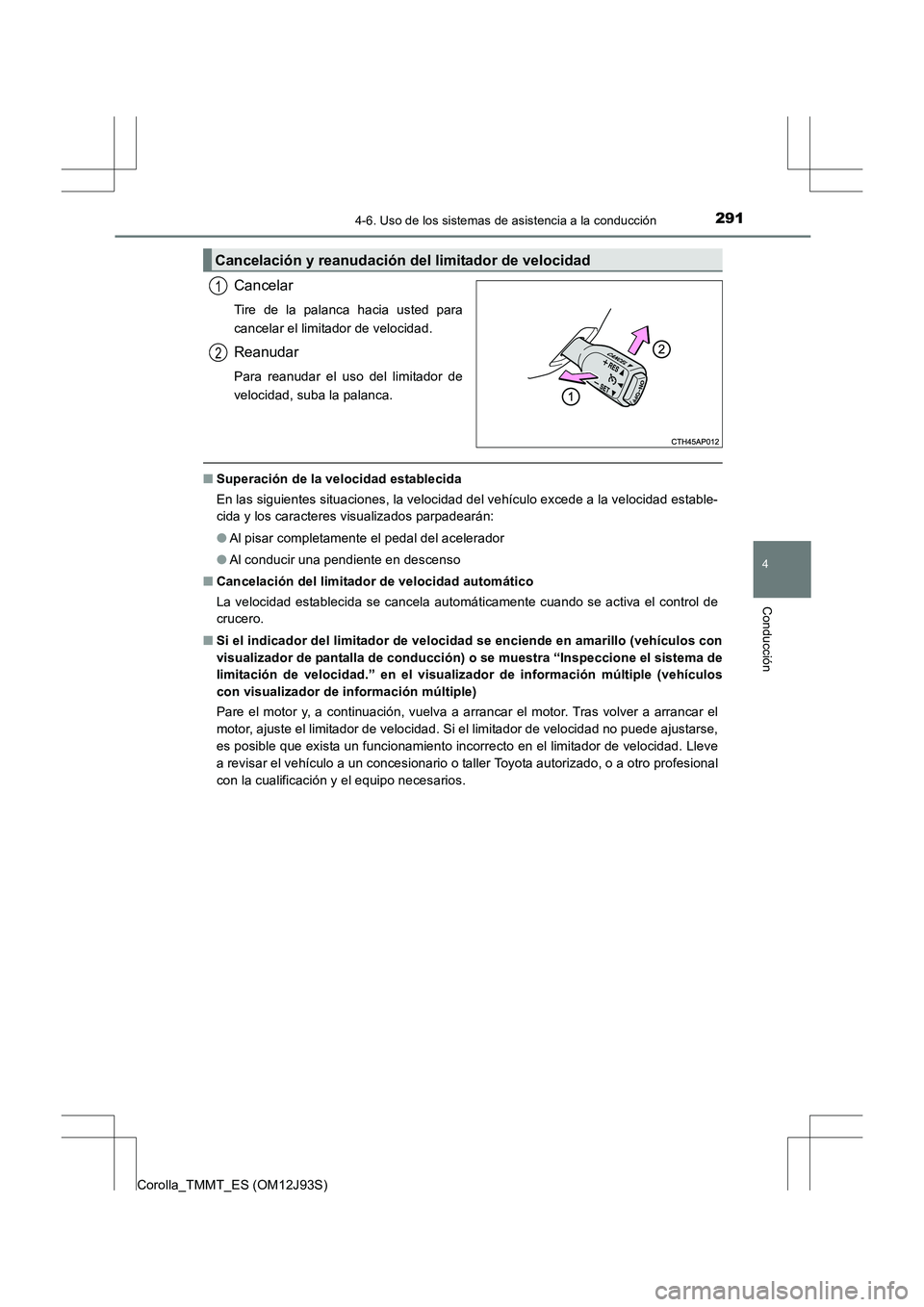

2914-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)
Cancelar
Tire de la palanca hacia usted para
cancelar el limitador de velocidad.
Reanudar
Para reanudar el uso del limitador de
velocidad, suba la palanca.
■Superación de la velocidad establecida
En las siguientes situaciones, la velocidad del vehículo excede a la velocidad estable-
cida y los caracteres visualizados parpadearán:
●Al pisar completamente el pedal del acelerador
● Al conducir una pendiente en descenso
■ Cancelación del limitador de velocidad automático
La velocidad establecida se cancela automáticamente cuando se activa el control de
crucero.
■ Si el indicador del limitador de velocidad se enciende en amarillo (vehículos con
visualizador de pantalla de conducción) o se muestra “Inspeccione el sistema de
limitación de velocidad.” en el visualizador de información múltiple (vehículos
con visualizador de información múltiple)
Pare el motor y, a continuación, vuelva a arrancar el motor. Tras volver a arrancar el
motor, ajuste el limitador de velocidad. Si el limitador de velocidad no puede ajustarse,
es posible que exista un funcionamiento incorrecto en el limitador de velocidad. Lleve
a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional
con la cualificación y el equipo necesarios.
Cancelación y reanudación del limitador de velocidad
1
2

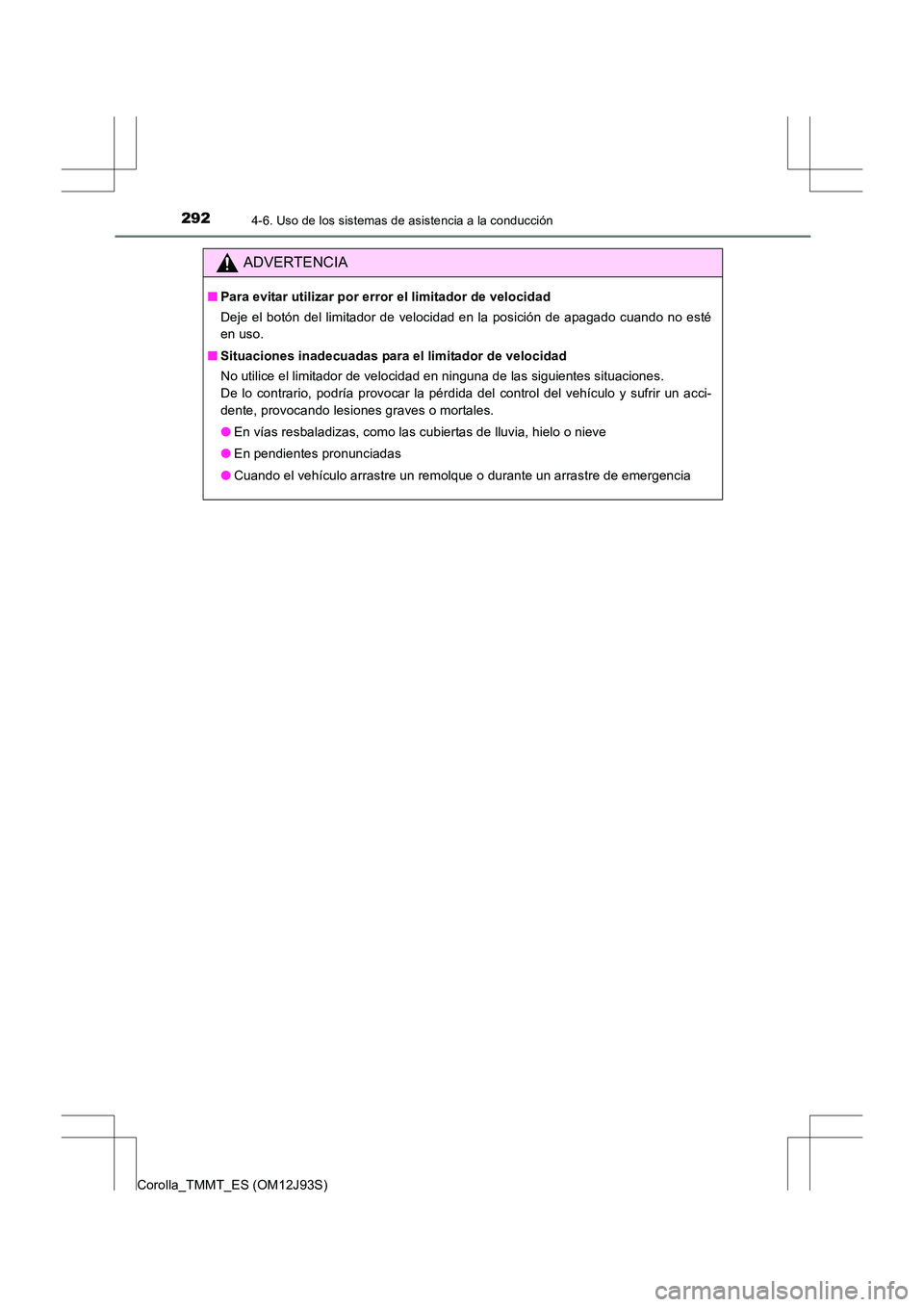

2924-6. Uso de los sistemas de asistencia a la conducción
Corolla_TMMT_ES (OM12J93S)
ADVERTENCIA
■Para evitar utilizar por error el limitador de velocidad
Deje el botón del limitador de velocidad en la posición de apagado cuando no esté
en uso.
■ Situaciones inadecuadas para el limitador de velocidad
No utilice el limitador de velocidad en ninguna de las siguientes situaciones.
De lo contrario, podría provocar la pérdida del control del vehículo y sufrir un acci-
dente, provocando lesiones graves o mortales.
●En vías resbaladizas, como las cubiertas de lluvia, hielo o nieve
● En pendientes pronunciadas
● Cuando el vehículo arrastre un remolque o durante un arrastre de emergencia

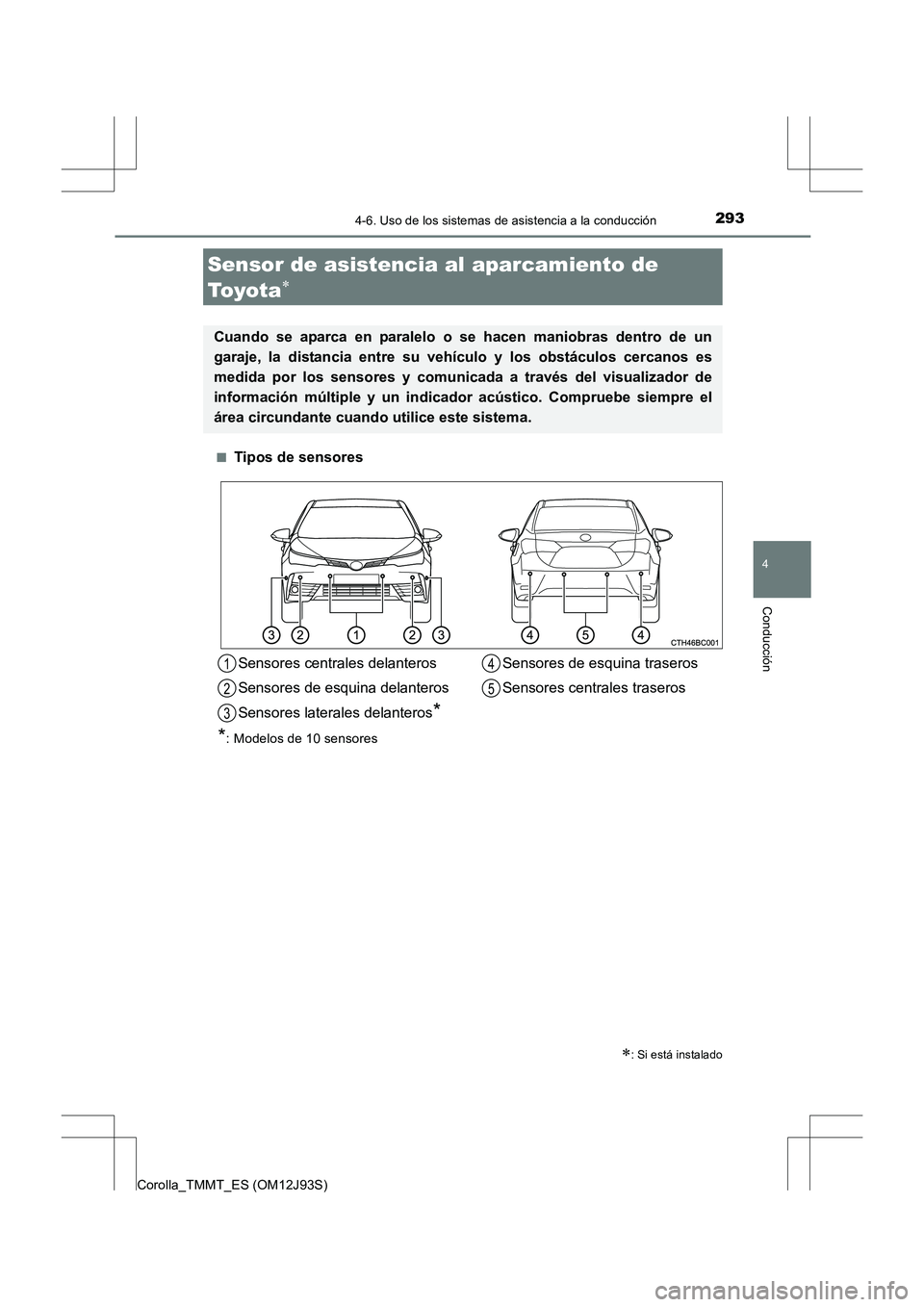

2934-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)■
Tipos de sensores
Sensor de asistencia al aparcamiento de
To y o t a
∗
∗: Si está instalado
Cuando se aparca en paralelo o se hacen maniobras dentro de un
garaje, la distancia entre su ve
hículo y los obstáculos cercanos es
medida por los sensores y comunicada a través del visualizador de
información múltiple y un indicad or acústico. Compruebe siempre el
área circundante cuando utilice este sistema.
Sensores centrales delanteros
Sensores de esquina delanteros
Sensores laterales delanteros
*
*
: Modelos de 10 sensores
Sensores de esquina traseros
Sensores centrales traseros1
2
3
4
5

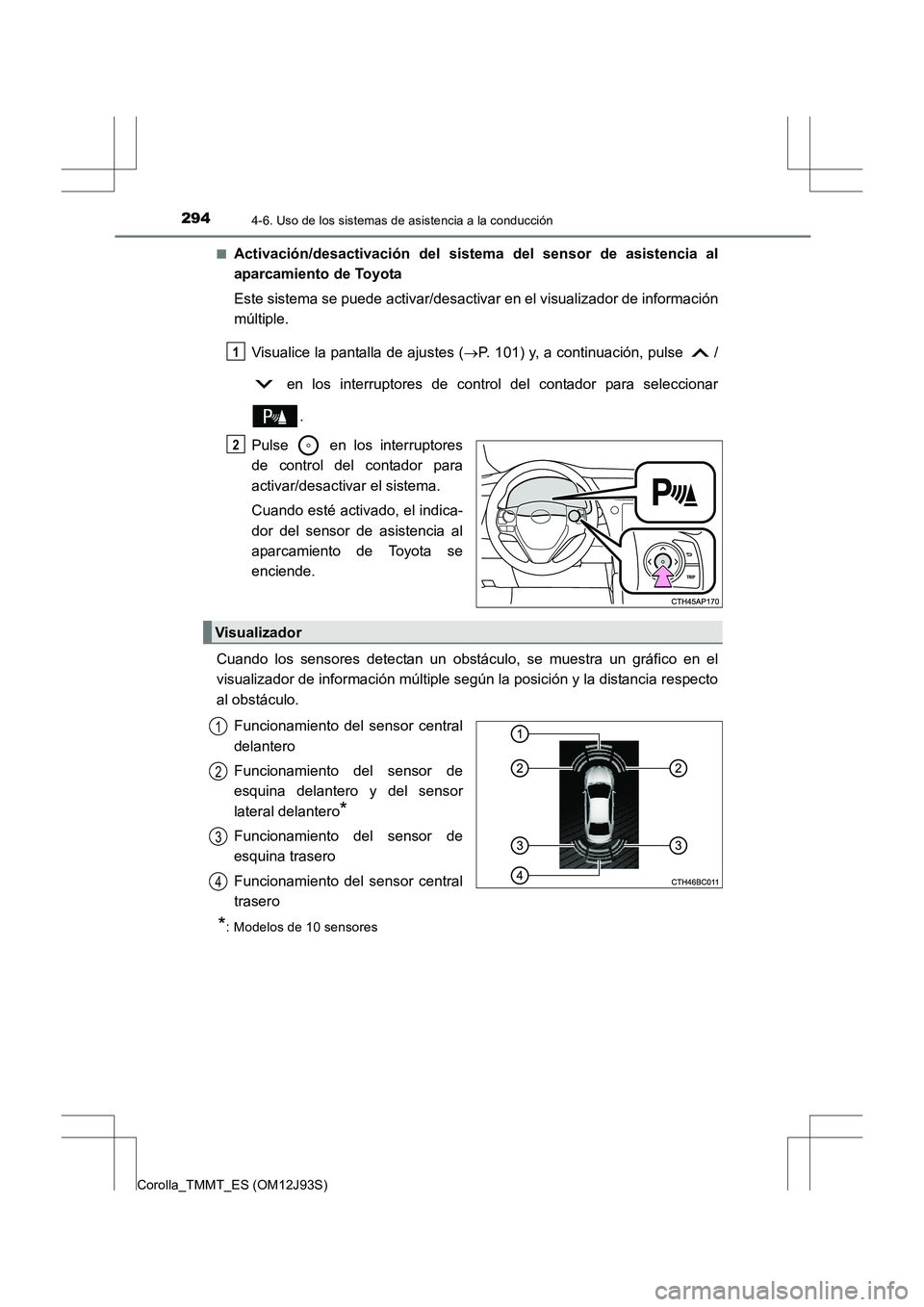

2944-6. Uso de los sistemas de asistencia a la conducción
Corolla_TMMT_ES (OM12J93S)■
Activación/desactivación del sistema del sensor de asistencia al
aparcamiento de Toyota
Este sistema se puede activar/desactivar en el visualizador de información
múltiple.
Visualice la pantalla de ajustes ( →P. 101) y, a continuación, pulse /
en los interruptores de control del contador para seleccionar
.
Pulse en los interruptores
de control del contador para
activar/desactivar el sistema.
Cuando esté activado, el indica-
dor del sensor de asistencia al
aparcamiento de Toyota se
enciende.
Cuando los sensores detectan un obstáculo, se muestra un gráfico en el
visualizador de información múltiple según la posición y la distancia respecto
al obstáculo. Funcionamiento del sensor central
delantero
Funcionamiento del sensor de
esquina delantero y del sensor
lateral delantero
*
Funcionamiento del sensor de
esquina trasero
Funcionamiento del sensor central
trasero
*: Modelos de 10 sensores
1
2
Visualizador
1
2
3
4

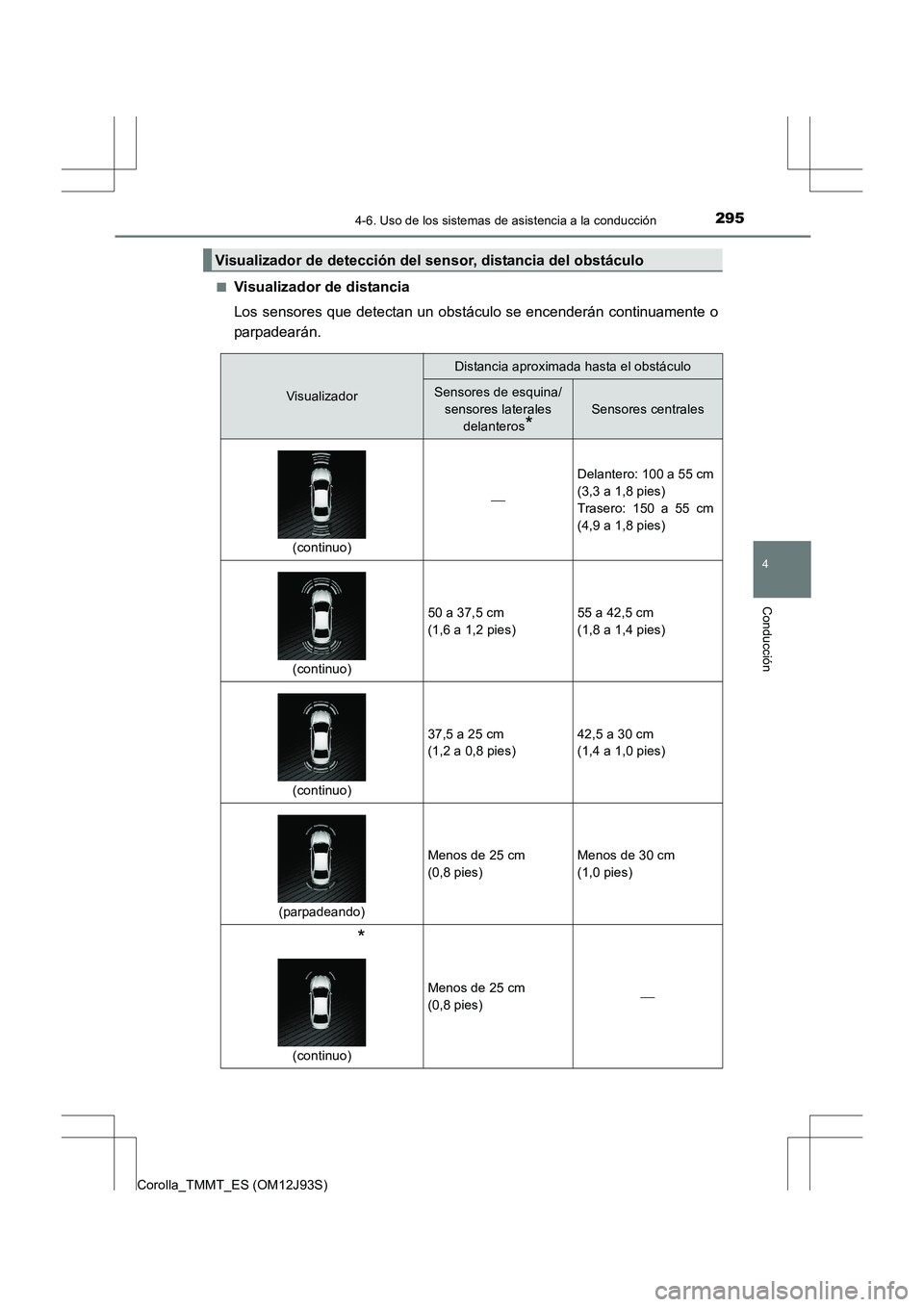

2954-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)■
Visualizador de distancia
Los sensores que detectan un obstáculo se encenderán continuamente o
parpadearán.
Visualizador de detección del sensor, distancia del obstáculo
Visualizador
Distancia aproximada hasta el obstáculo
Sensores de esquina/
sensores laterales delanteros
*
Sensores centrales
(continuo)

Delantero: 100 a 55 cm
(3,3 a 1,8 pies)
Trasero: 150 a 55 cm
(4,9 a 1,8 pies)
(continuo)
50 a 37,5 cm
(1,6 a 1,2 pies)55 a 42,5 cm
(1,8 a 1,4 pies)
(continuo)
37,5 a 25 cm
(1,2 a 0,8 pies)42,5 a 30 cm
(1,4 a 1,0 pies)
(parpadeando)
Menos de 25 cm
(0,8 pies)Menos de 30 cm
(1,0 pies)
*
(continuo)
Menos de 25 cm
(0,8 pies)

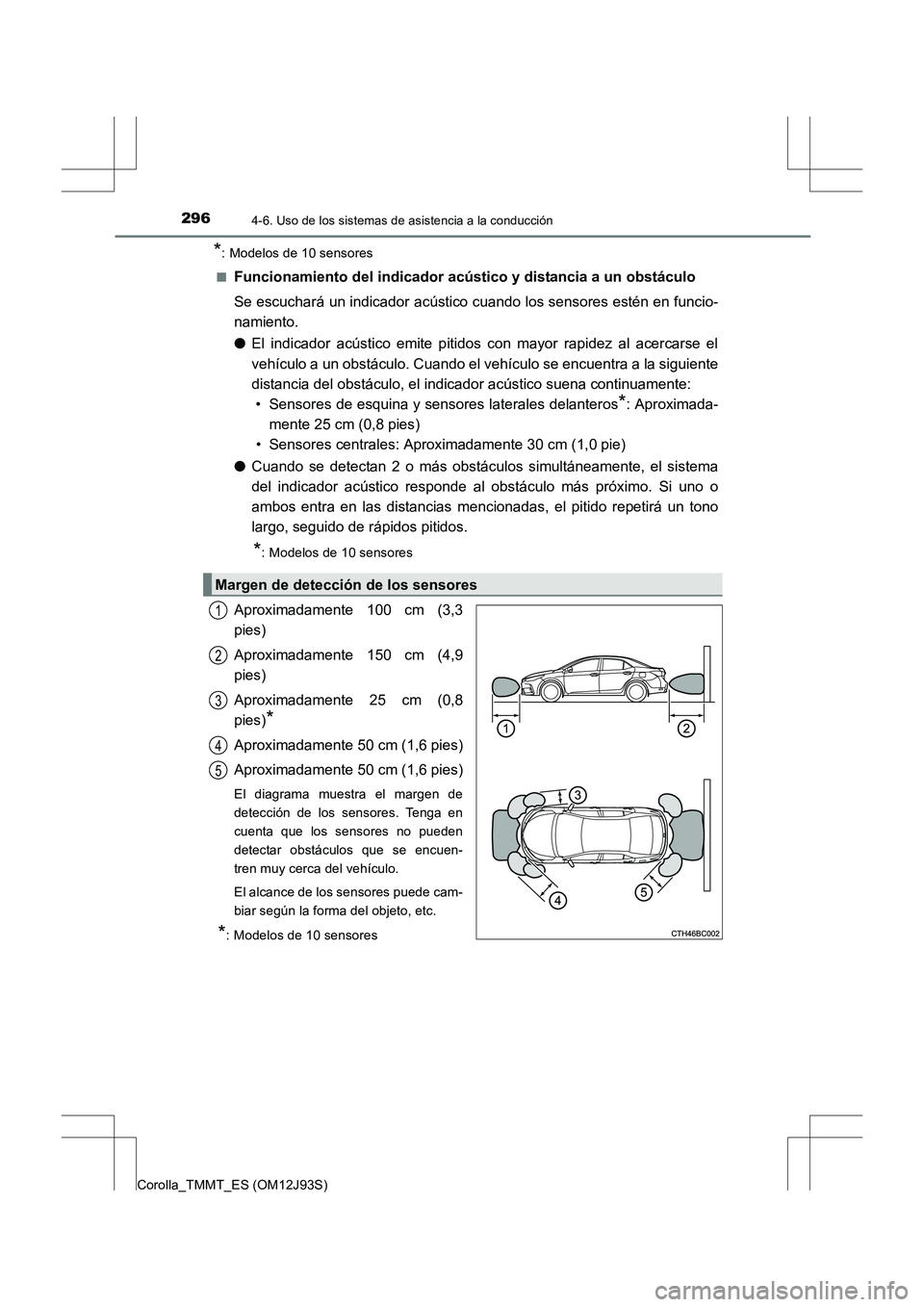

2964-6. Uso de los sistemas de asistencia a la conducción
Corolla_TMMT_ES (OM12J93S)
*: Modelos de 10 sensores
■
Funcionamiento del indicador acústico y distancia a un obstáculo
Se escuchará un indicador acústico cuando los sensores estén en funcio-
namiento.
● El indicador acústico emite pitidos con mayor rapidez al acercarse el
vehículo a un obstáculo. Cuando el vehículo se encuentra a la siguiente
distancia del obstáculo, el indicador acústico suena continuamente:
• Sensores de esquina y sensores laterales delanteros
*: Aproximada-
mente 25 cm (0,8 pies)
• Sensores centrales: Aproximadamente 30 cm (1,0 pie)
● Cuando se detectan 2 o más obstáculos simultáneamente, el sistema
del indicador acústico responde al obstáculo más próximo. Si uno o
ambos entra en las distancias menc ionadas, el pitido repetirá un tono
largo, seguido de rápidos pitidos.
*: Modelos de 10 sensores
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 25 cm (0,8
pies)
*
Aproximadamente 50 cm (1,6 pies)
Aproximadamente 50 cm (1,6 pies)
El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar obstáculos que se encuen-
tren muy cerca del vehículo.
El alcance de los sensores puede cam-
biar según la forma del objeto, etc.
*: Modelos de 10 sensores
Margen de detección de los sensores
1
2
3
4
5

2974-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)

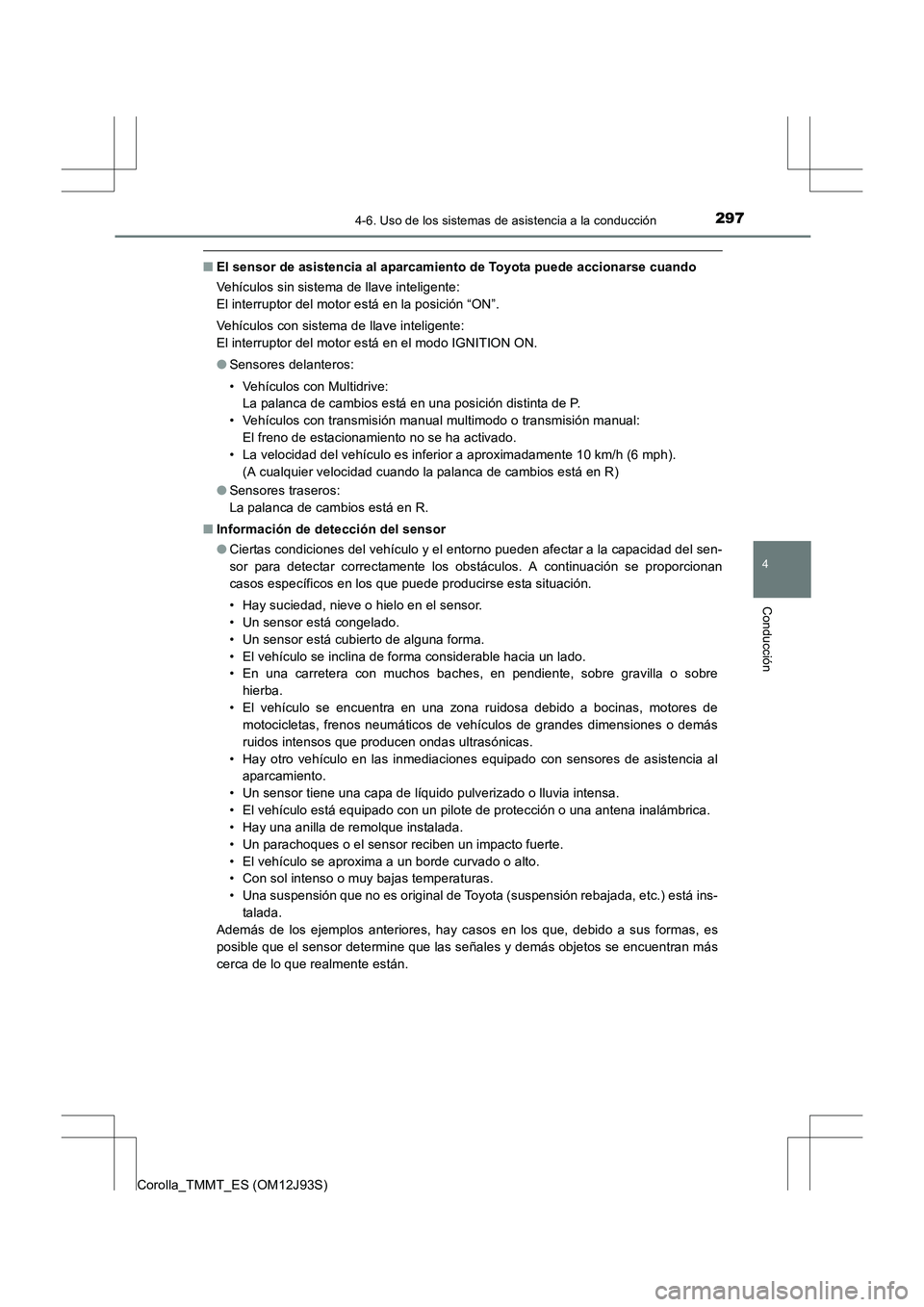

■El sensor de asistencia al aparcamiento de Toyota puede accionarse cuando
Vehículos sin sistema de llave inteligente:
El interruptor del motor está en la posición “ON”.
Vehículos con sistema de llave inteligente:
El interruptor del motor está en el modo IGNITION ON.
●Sensores delanteros:
• Vehículos con Multidrive:
La palanca de cambios está en una posición distinta de P.
• Vehículos con transmisión manual multimodo o transmisión manual: El freno de estacionamiento no se ha activado.
• La velocidad del vehículo es inferior a aproximadamente 10 km/h (6 mph).
(A cualquier velocidad cuando la palanca de cambios está en R)
● Sensores traseros:
La palanca de cambios está en R.
■ Información de detección del sensor
●Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sen-
sor para detectar correctamente los obstáculos. A continuación se proporcionan
casos específicos en los que puede producirse esta situación.
• Hay suciedad, nieve o hielo en el sensor.
• Un sensor está congelado.
• Un sensor está cubierto de alguna forma.
• El vehículo se inclina de forma considerable hacia un lado.
• En una carretera con muchos baches, en pendiente, sobre gravilla o sobre
hierba.
• El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
• Hay otro vehículo en las inmediaciones equipado con sensores de asistencia al aparcamiento.
• Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
• El vehículo está equipado con un pilote de protección o una antena inalámbrica.
• Hay una anilla de remolque instalada.
• Un parachoques o el sensor reciben un impacto fuerte.
• El vehículo se aproxima a un borde curvado o alto.
• Con sol intenso o muy bajas temperaturas.
• Una suspensión que no es original de Toyota (suspensión rebajada, etc.) está ins- talada.
Además de los ejemplos anteriores, hay casos en los que, debido a sus formas, es
posible que el sensor determine que las señales y demás objetos se encuentran más
cerca de lo que realmente están.

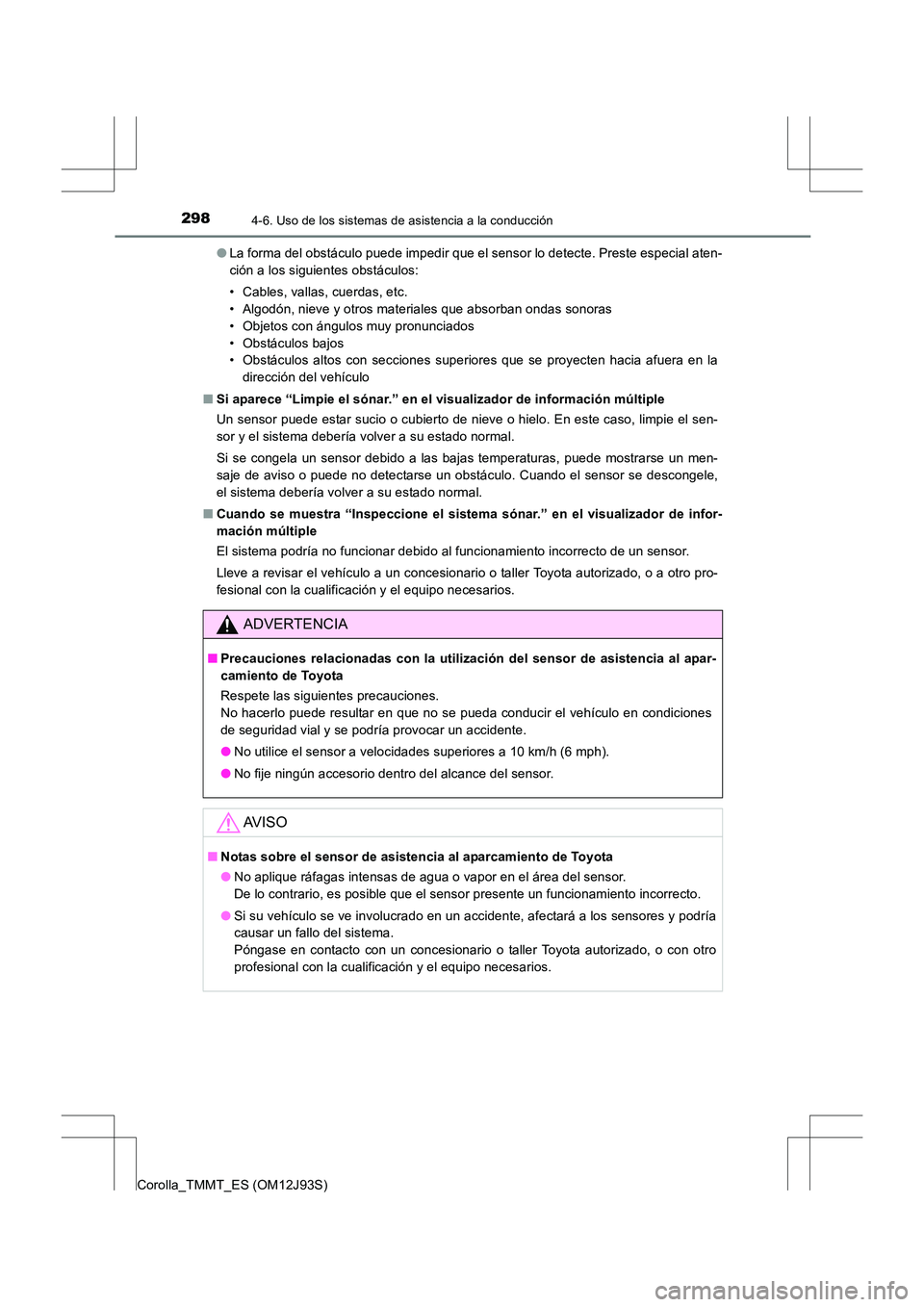

2984-6. Uso de los sistemas de asistencia a la conducción
Corolla_TMMT_ES (OM12J93S)●
La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial aten-
ción a los siguientes obstáculos:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y otros materiales que absorban ondas sonoras
• Objetos con ángulos muy pronunciados
• Obstáculos bajos
• Obstáculos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo
■ Si aparece “Limpie el sónar.” en el visualizador de información múltiple
Un sensor puede estar sucio o cubierto de nieve o hielo. En este caso, limpie el sen-
sor y el sistema debería volver a su estado normal.
Si se congela un sensor debido a las bajas temperaturas, puede mostrarse un men-
saje de aviso o puede no detectarse un obstáculo. Cuando el sensor se descongele,
el sistema debería volver a su estado normal.
■ Cuando se muestra “Inspeccione el sistema sónar.” en el visualizador de infor-
mación múltiple
El sistema podría no funcionar debido al funcionamiento incorrecto de un sensor.
Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro pro-
fesional con la cualificación y el equipo necesarios.
ADVERTENCIA
■Precauciones relacionadas con la utilización del sensor de asistencia al apar-
camiento de Toyota
Respete las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones
de seguridad vial y se podría provocar un accidente.
●No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
● No fije ningún accesorio dentro del alcance del sensor.
AV I S O
■Notas sobre el sensor de asistencia al aparcamiento de Toyota
●No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.
● Si su vehículo se ve involucrado en un accidente, afectará a los sensores y podría
causar un fallo del sistema.
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro
profesional con la cualificación y el equipo necesarios.

2994-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)

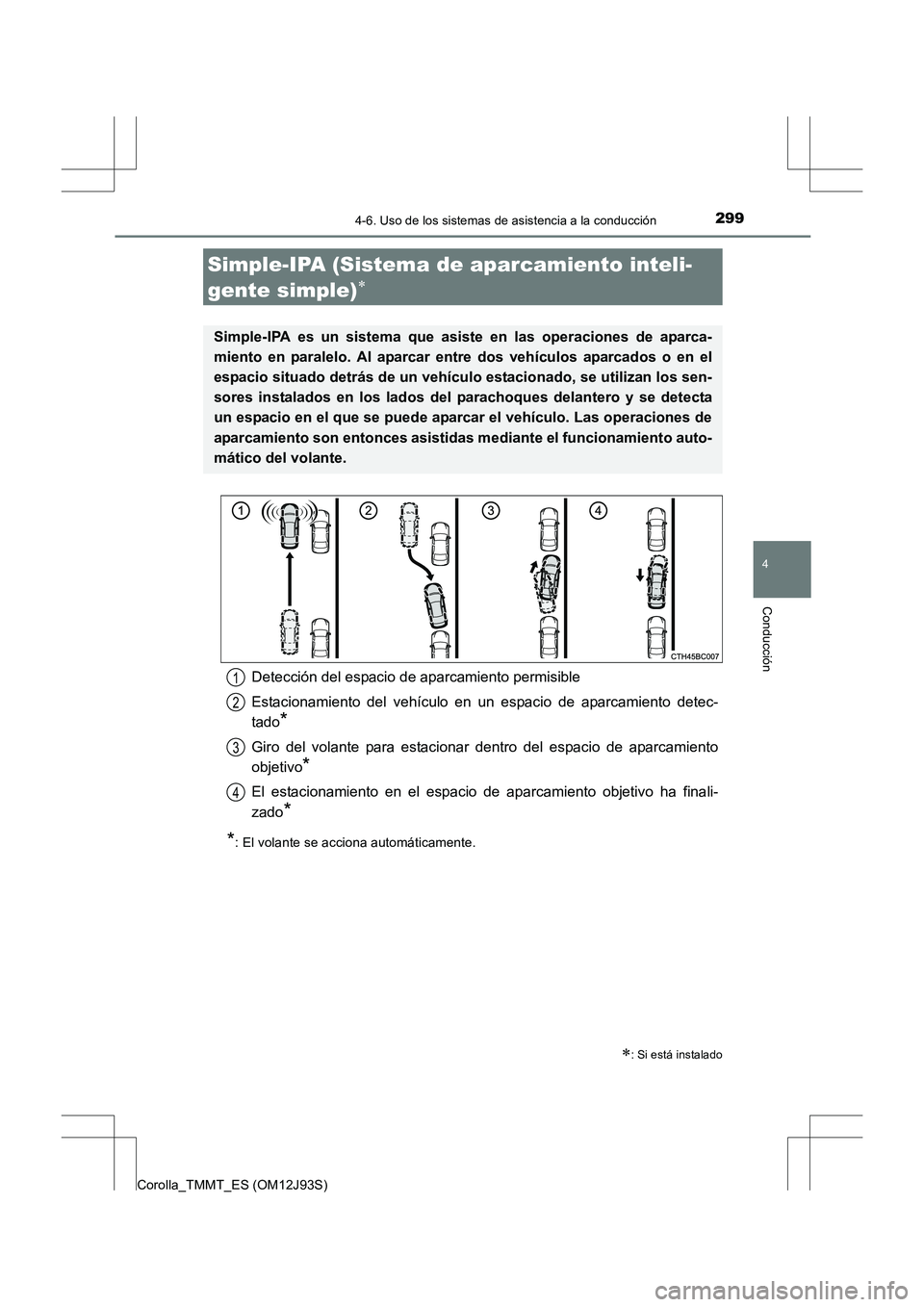

Simple-IPA (Sistema de aparcamiento inteli-
gente simple)
∗
∗: Si está instalado
Simple-IPA es un sistema que asiste en las operaciones de aparca-
miento en paralelo. Al aparcar entre dos vehículos aparcados o en el
espacio situado detrás de un vehículo estacionado, se utilizan los sen-
sores instalados en los lados del parachoques delantero y se detecta
un espacio en el que se puede aparcar el vehículo. Las operaciones de
aparcamiento son entonces asistidas mediante el funcionamiento auto-
mático del volante.
Detección del espacio de aparcamiento permisible
Estacionamiento del vehículo en un espacio de aparcamiento detec-
tado
*
Giro del volante para estacionar dentro del espacio de aparcamiento
objetivo
*
El estacionamiento en el espacio de aparcamiento objetivo ha finali-
zado
*
*
: El volante se acciona automáticamente.
1
2
3
4

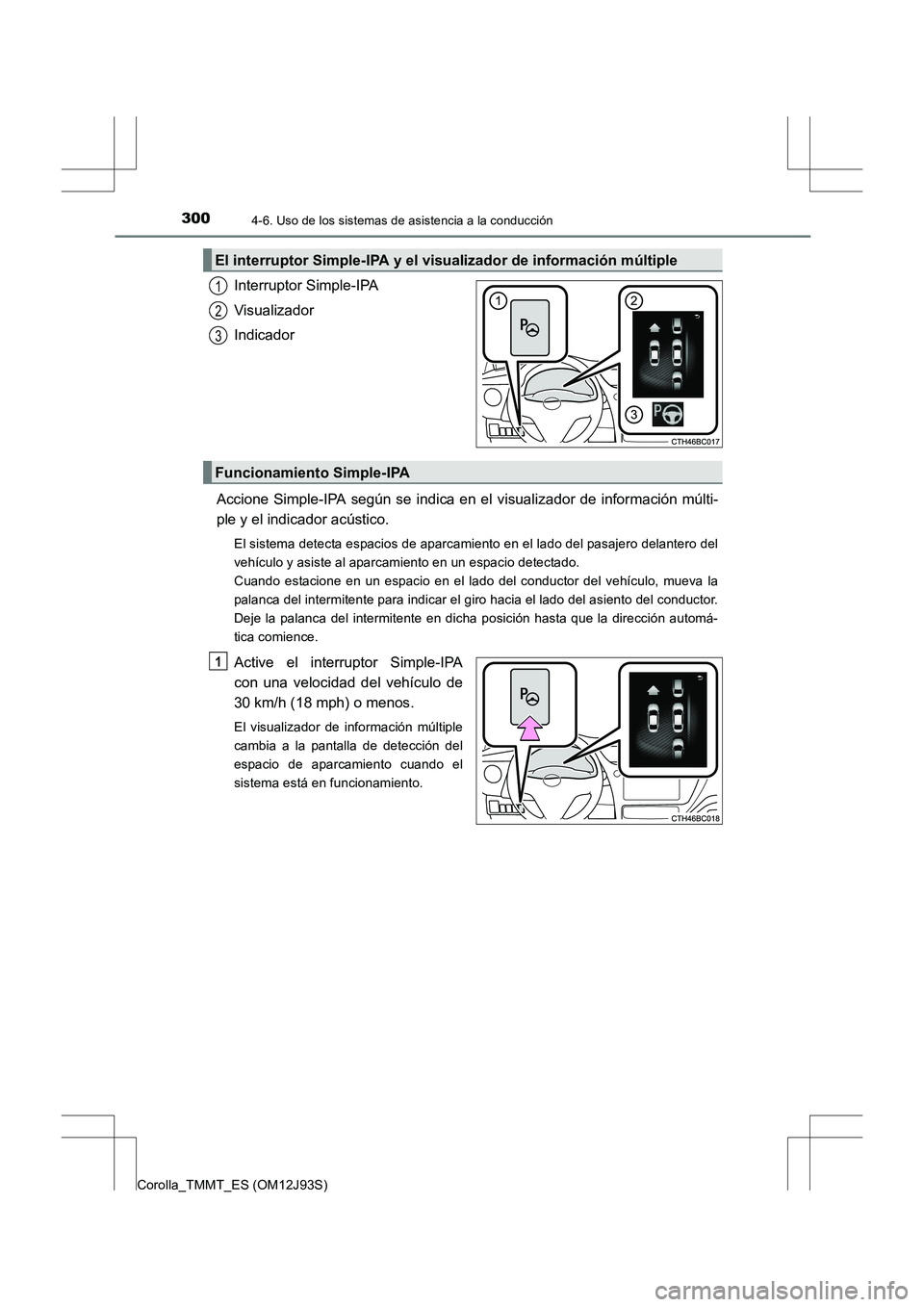

3004-6. Uso de los sistemas de asistencia a la conducción
Corolla_TMMT_ES (OM12J93S)
Interruptor Simple-IPA
Visualizador
Indicador
Accione Simple-IPA según se indica en el visualizador de información múlti-
ple y el indicador acústico.
El sistema detecta espacios de aparcamiento en el lado del pasajero delantero del
vehículo y asiste al aparcamiento en un espacio detectado.
Cuando estacione en un espacio en el lado del conductor del vehículo, mueva la
palanca del intermitente para indicar el giro hacia el lado del asiento del conductor.
Deje la palanca del intermitente en dicha posición hasta que la dirección automá-
tica comience.
Active el interruptor Simple-IPA
con una velocidad del vehículo de
30 km/h (18 mph) o menos.
El visualizador de información múltiple
cambia a la pantalla de detección del
espacio de aparcamiento cuando el
sistema está en funcionamiento.
El interruptor Simple-IPA y el vi sualizador de información múltiple
1
2
3
Funcionamiento Simple-IPA
1
