4917-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
■Dálkový světlomet (typ se žárovkou)
Otočte paticí žárovky doleva.
Vytáhněte žárovku ven při
stisknutí uvolňovací pojistky
konektoru.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte světlomety
a pohledem ověřte, že otvorem
neuniká žádné světlo.
1
2
3
4

4927-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)■
Přední mlhové světlo (je-li ve výbavě)
Vyjměte šrouby a příchytku
vložky blatníku.
Vyjměte vložku blatníku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
1
2
3
4

4937-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Otočte paticí žárovky doprava
a zajistěte ji.
Nasaďte konektor.
Zakývejte jemně konektorem,
abyste zkontrolovali, že není
uvolněný, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Když nasazujete vložku blatníku, proveďte montáž dle a
v obráceném pořadí.
Ujistěte se, že vložka blatníku je upevněna k vnitřku blatníku.
5
6
721

4947-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)■
Přední směrové světlo
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

4957-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
■Brzdové/koncové světlo (typ se žárovkou) a zadní směrové
světlo
Otevřete víko kufru a vyjměte
příchytky.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
hadříkem.
Částečně odstraňte obložení
zavazadlového prostoru.
Otočte paticí žárovky doleva.
Zadní směrové světlo
Brzdové/koncové světlo
Vyjměte žárovku.
Zadní směrové světlo
Brzdové/koncové světlo
Při nasazování obraťte uvedený postup.
1
2
3
1
2
4
1
2
5

4967-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)■
Zadní mlhové světlo (typ se žárovkou), koncové světlo (typ se
žárovkou) a couvací světlo
Otevřete víko kufru a vyjměte
příchytku. Pak částečně od-
straňte panel obložení kufru.
Abyste zabránili poškození vozi-
dla, překryjte špičku šroubováku
hadříkem.
Otočte paticí žárovky doleva.
Koncové světlo
Zadní mlhové světlo
Couvací světlo
Vyjměte žárovku.
Koncové světlo
Zadní mlhové světlo
Couvací světlo
Při nasazování obraťte uvedený postup.
1
2
1
2
3
3
1
2
3
4

4977-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
■Osvětlení registrační značky
Vyjměte čočku.
Vložte patřičně veliký šroubovák
do otvoru čočky a vypačte čočku
dle obrázku.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

4987-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)■
Boční směrové světlo
Sejměte kryt.
Zasuňte plochý šroubovák a po-
souvejte jím podél bočního smě-
rového světla.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
St i sk něte 2 příchytky a vy-
jměte boční směrové světlo
ztělesa zrcátka.
Vyjměte patici z tělesa boční-
ho směrového světla.
Vyjměte žárovku.
1
2
3
4

4997-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
Vyměňte žárovku a nasaďte
patici do tělesa bočního smě-
rového světla.
Zarovnejte výstupky patice s vy-
bráním tělesa bočního směrové-
ho světla.
Nasaďte ho do tělesa zrcát-
ka, přičemž kabelový svazek
bude procházet spodní částí
bočního směrového světla.
Zarovnejte 6 výstupků a na-
saďte kryt.
Poté, co uslyšíte cvaknutí, ověř-
te, že je kryt zajištěn.
5
6
7

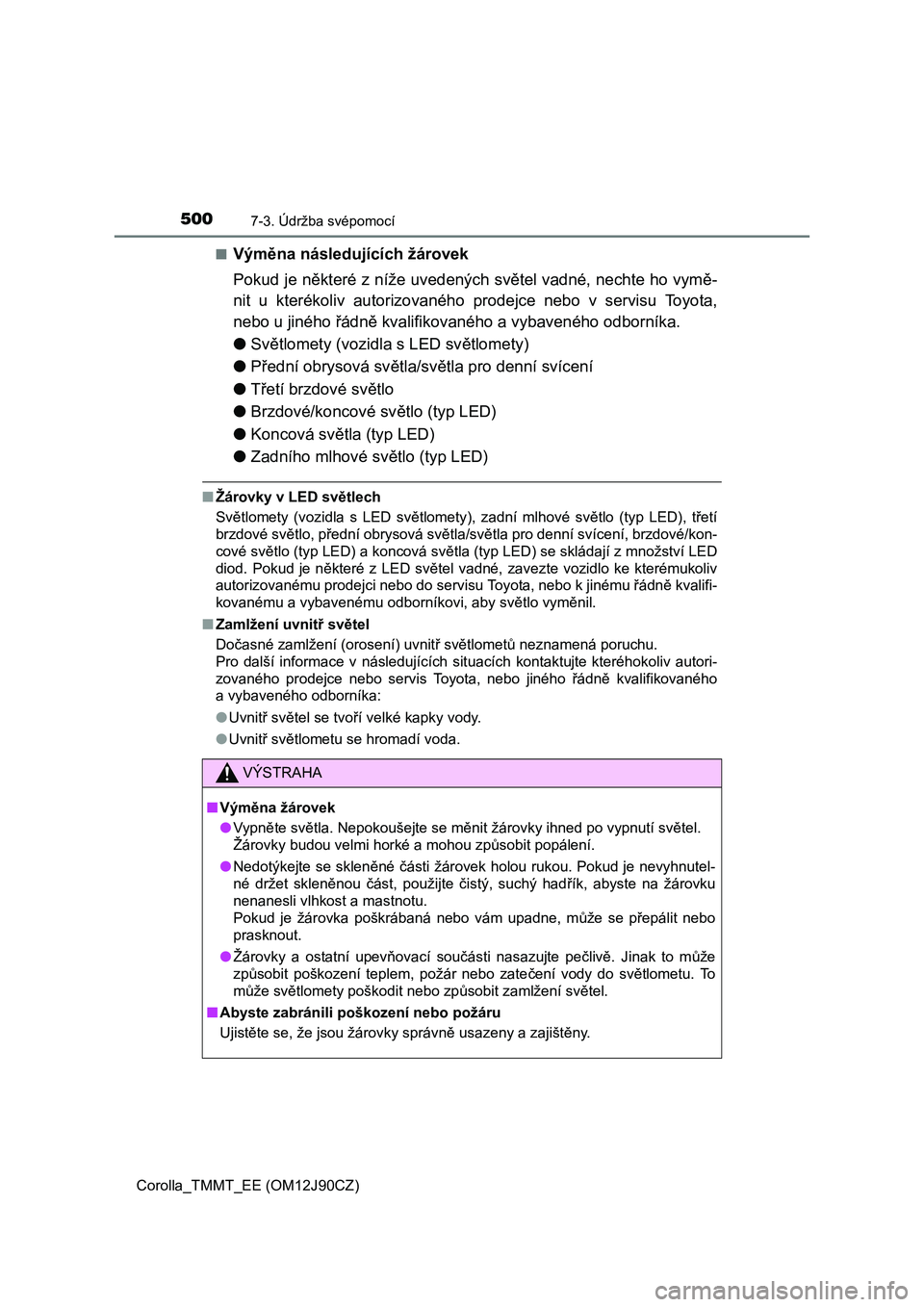

5007-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)■
Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
●Světlomety (vozidla s LED světlomety)
●Přední obrysová světla/světla pro denní svícení
●Třetí brzdové světlo
●Brzdové/koncové světlo (typ LED)
●Koncová světla (typ LED)
●Zadního mlhové světlo (typ LED)
■Žárovky v LED světlech
Světlomety (vozidla s LED světlomety), zadní mlhové světlo (typ LED), třetí
brzdové světlo, přední obrysová světla/světla pro denní svícení, brzdové/kon-
cové světlo (typ LED) a koncová světla (typ LED) se skládají z množství LED
diod. Pokud je některé z LED světel vadné, zavezte vozidlo ke kterémukoliv
autorizovanému prodejci nebo do servisu Toyota, nebo k jinému řádně kvalifi-
kovanému a vybavenému odborníkovi, aby světlo vyměnil.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu.
Pro další informace v následujících situacích kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
může světlomety poškodit nebo způsobit zamlžení světel.
■Abyste zabránili poškození nebo požáru
Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
