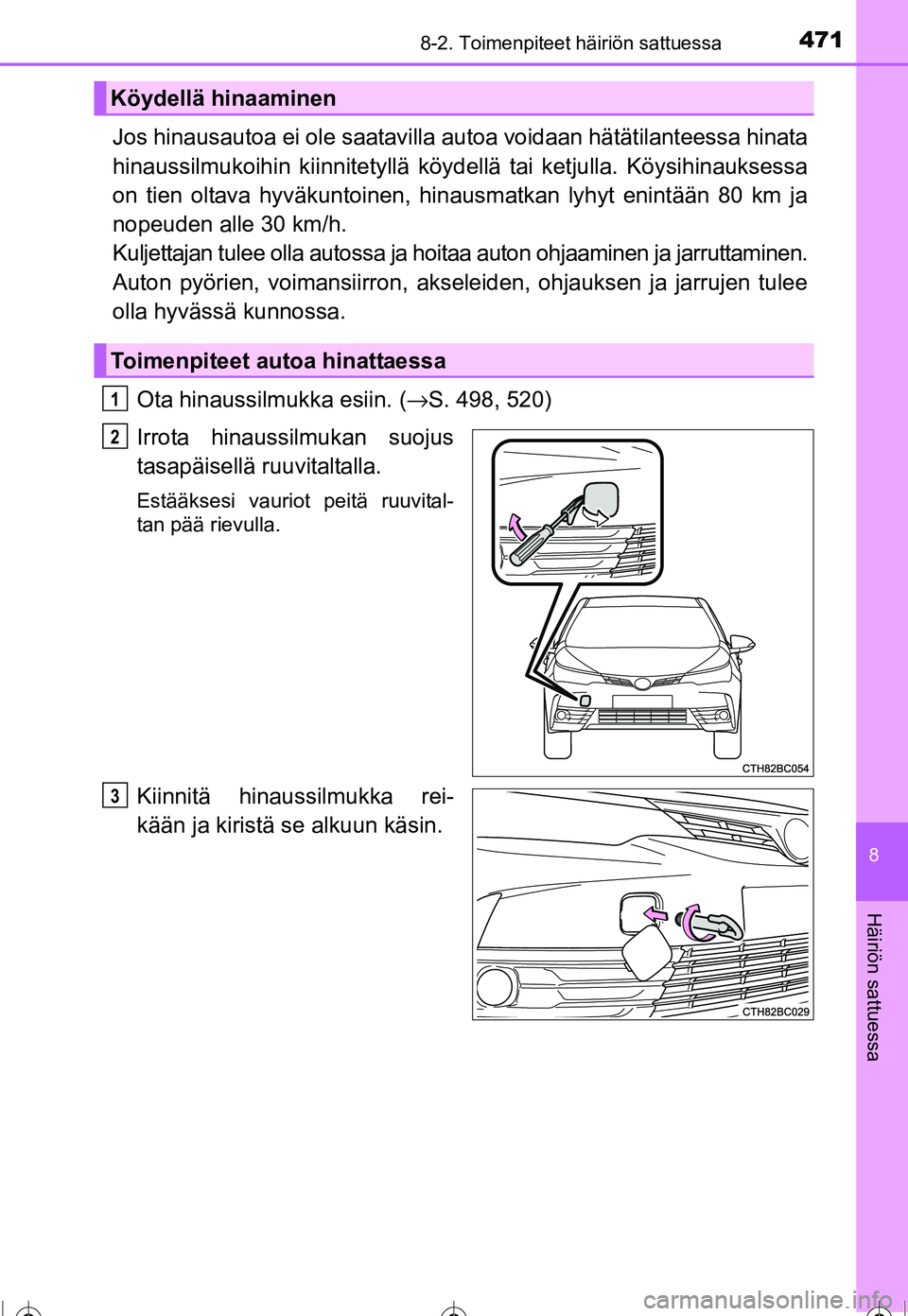

TOYOTA COROLLA 2016 Omistajan Käsikirja (in Finnish)

4718-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa
Jos hinausautoa ei ole saatavilla autoa voidaan hätätilanteessa hinata
hinaussilmukoihin kiinnitetyllä köy dellä tai ketjulla. Köysihinauksessa
on tien oltava hyväkuntoinen, hi nausmatkan lyhyt enintään 80 km ja
nopeuden alle 30 km/h.
Kuljettajan tulee olla autossa ja hoitaa auton ohjaaminen ja jarruttaminen.
Auton pyörien, voimansiirron, akseleiden, ohjauksen ja jarrujen tulee
olla hyvässä kunnossa.
Ota hinaussilmukka esiin. ( →S. 498, 520)
Irrota hinaussilmukan suojus
tasapäisellä ruuvitaltalla.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Kiinnitä hinaussilmukka rei-
kään ja kiristä se alkuun käsin.
Köydellä hinaaminen
Toimenpiteet autoa hinattaessa
1
2
3
OM12J90FI.book Page 471 Wednesday, September 7, 2016 3:16 AM

4728-2. Toimenpiteet häiriön sattuessa
OM12J90FI
Kiristä hinaussilmukka käyttä-
en rengasavainta tai vahvaa
metallitankoa.
Kiinnitä köysi tai ketju tukevasti hinaussilmukkaan.
Varo vahingoittamasta auton koria.
Autot ilman älyavainjärjestelmää: Mene hinattavan autoon sisään ja
käynnistä moottori.
Jos moottori ei käynnisty, käännä virta-avain ON-asentoon.
Älyavainjärjestelmällä varustetut autot: Mene hinattavan autoon
sisään ja käynnistä moottori.
Jos moottori ei käynnisty, valitse käynnistyspainikkeesta IGNITION ON -
toimintatila.
Siirrä vaihteenvalitsin asentoon N ja vapauta seisontajarru.
Jos vaihteenvalitsinta ei voi siirt ää (autot ilman käsivalintaista vaih-
teistoa
): → S. 536, 537
■Hinauksen aikana
Jos moottori ei käy, jarru- ja ohjaustehostin eivät toimi, joten jarruttaminen ja
ohjaaminen muuttuu paljon tavanomaista raskaammaksi.
■ Rengasavain
●Autot ilman rengasavainta: Rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muusta hyvin varustetusta liikkeestä.
● Autot rengasavaimella varustettuna: Rengasavain löytyy auton tavaratilasta.
(→S. 498, 520)
4
5
6
7
OM12J90FI.book Page 472 Wednesday, September 7, 2016 3:16 AM

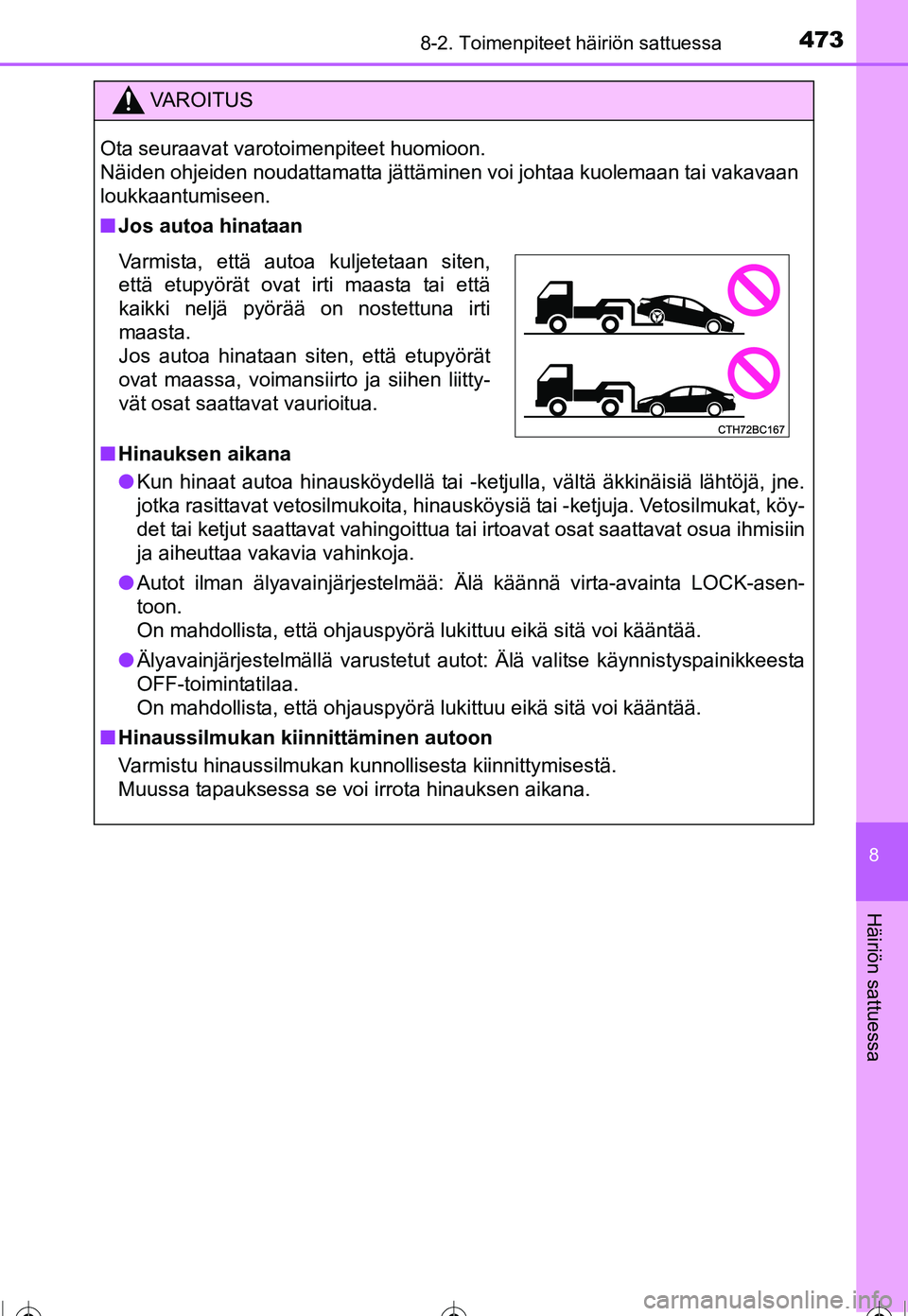

4738-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa
VAROITUS
Ota seuraavat varotoimenpiteet huomioon.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Jos autoa hinataan
■ Hinauksen aikana
● Kun hinaat autoa hinausköydellä tai -ketjulla, vältä äkkinäisiä lähtöjä, jne.
jotka rasittavat vetosilmukoita, hinausköysiä tai -ketjuja. Vetosilmukat, köy-
det tai ketjut saattavat vahingoittua tai irtoavat osat saattavat osua ihmisiin
ja aiheuttaa vakavia vahinkoja.
● Autot ilman älyavainjärjestelmää: Älä käännä \
virta-avainta LOCK-asen-
toon.
On mahdollista, että ohjauspyörä lukittuu eikä sitä voi kääntää.
● Älyavainjärjestelmällä varustetut autot: Älä valitse käynnistyspainikkeesta
OFF-toimintatilaa.
On mahdollista, että ohjauspyörä lukittuu eikä sitä voi kääntää.
■ Hinaussilmukan kiinnittäminen autoon
Varmistu hinaussilmukan kunnollisesta kiinnittymisestä.
Muussa tapauksessa se voi irrota hinauksen aikana.
Varmista, että autoa kuljetetaan siten,
että etupyörät ovat irti maasta tai että
kaikki neljä pyörää on nostettuna irti
maasta.
Jos autoa hinataan siten, että etupyörät
ovat maassa, voimansiirto ja siihen liitty-
vät osat saattavat vaurioitua.
OM12J90FI.book Page 473 Wednesday, September 7, 2016 3:16 AM

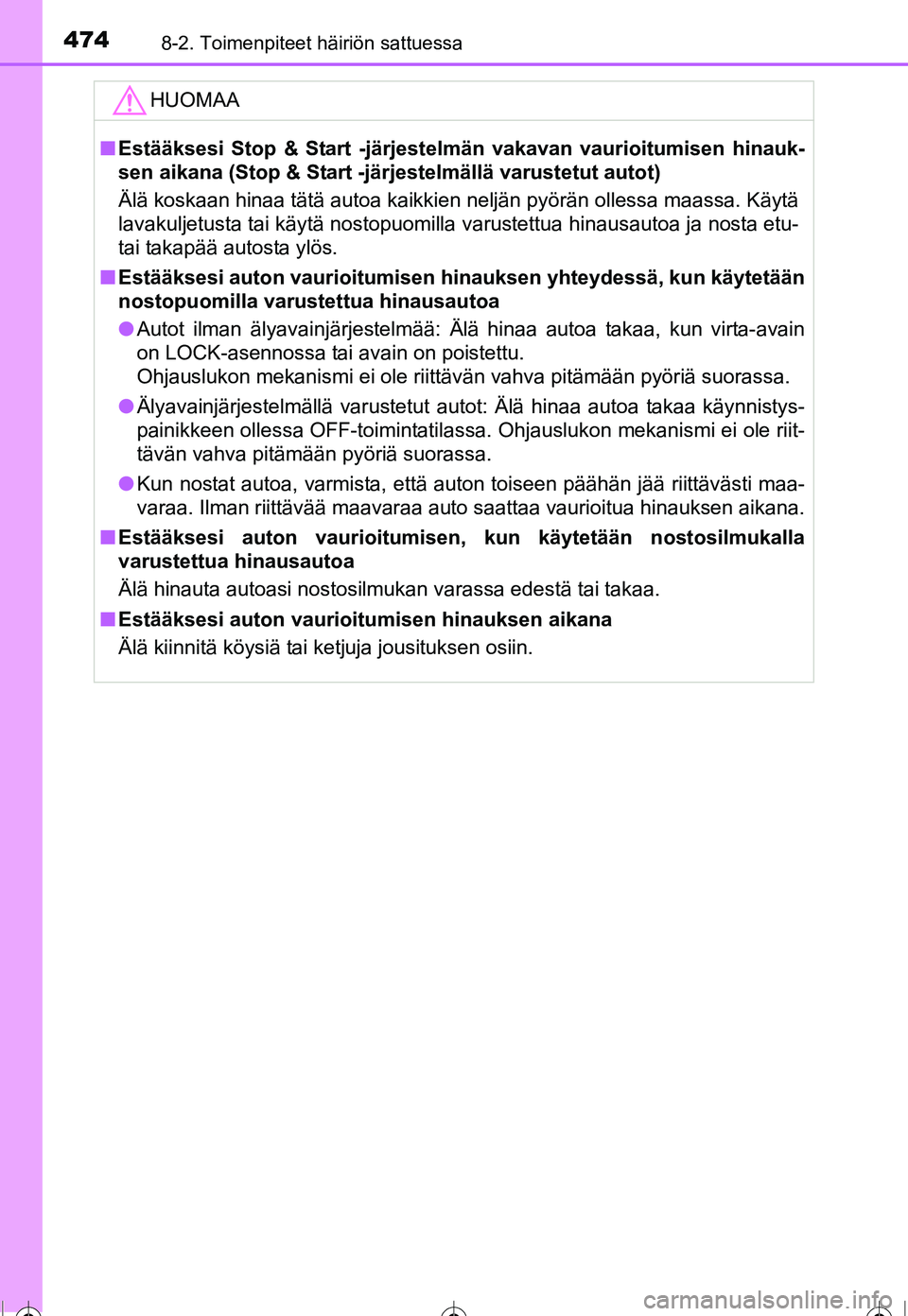

4748-2. Toimenpiteet häiriön sattuessa
OM12J90FI
HUOMAA
■Estääksesi Stop & Start -järjestelmän vakavan vaurioitumisen hinauk-
sen aikana (Stop & Start -järjestelmällä varustetut autot)
Älä koskaan hinaa tätä autoa kaikkien neljän pyörän ollessa maassa. Käytä
lavakuljetusta tai käytä nostopuomilla varustettua hinausautoa ja nosta etu-
tai takapää autosta ylös.
■ Estääksesi auton vaurioitumisen hinauksen yhteydessä, kun käytetään
nostopuomilla varustettua hinausautoa
● Autot ilman älyavainjärjestelmää: Älä hinaa autoa takaa, kun virta-avain
on LOCK-asennossa tai avain on poistettu.
Ohjauslukon mekanismi ei ole riittävän vahva pitämään pyö\
riä suorassa.
● Älyavainjärjestelmällä varustetut autot: Älä hinaa autoa takaa käynnistys-
painikkeen ollessa OFF-toimintatilassa. Ohjauslukon mekanismi ei ole riit-
tävän vahva pitämään pyöriä suorassa.
● Kun nostat autoa, varmista, että auton toiseen päähän jää riittävästi maa-
varaa. Ilman riittävää maavaraa auto saattaa vaurioitua hinauksen aikana.
■ Estääksesi auton vaurioitumisen, kun käytetään nostosilmukalla
varustettua hinausautoa
Älä hinauta autoasi nostosilmukan varassa edestä tai takaa.
■ Estääksesi auton vaurioitumisen hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituksen osiin.
OM12J90FI.book Page 474 Wednesday, September 7, 2016 3:16 AM

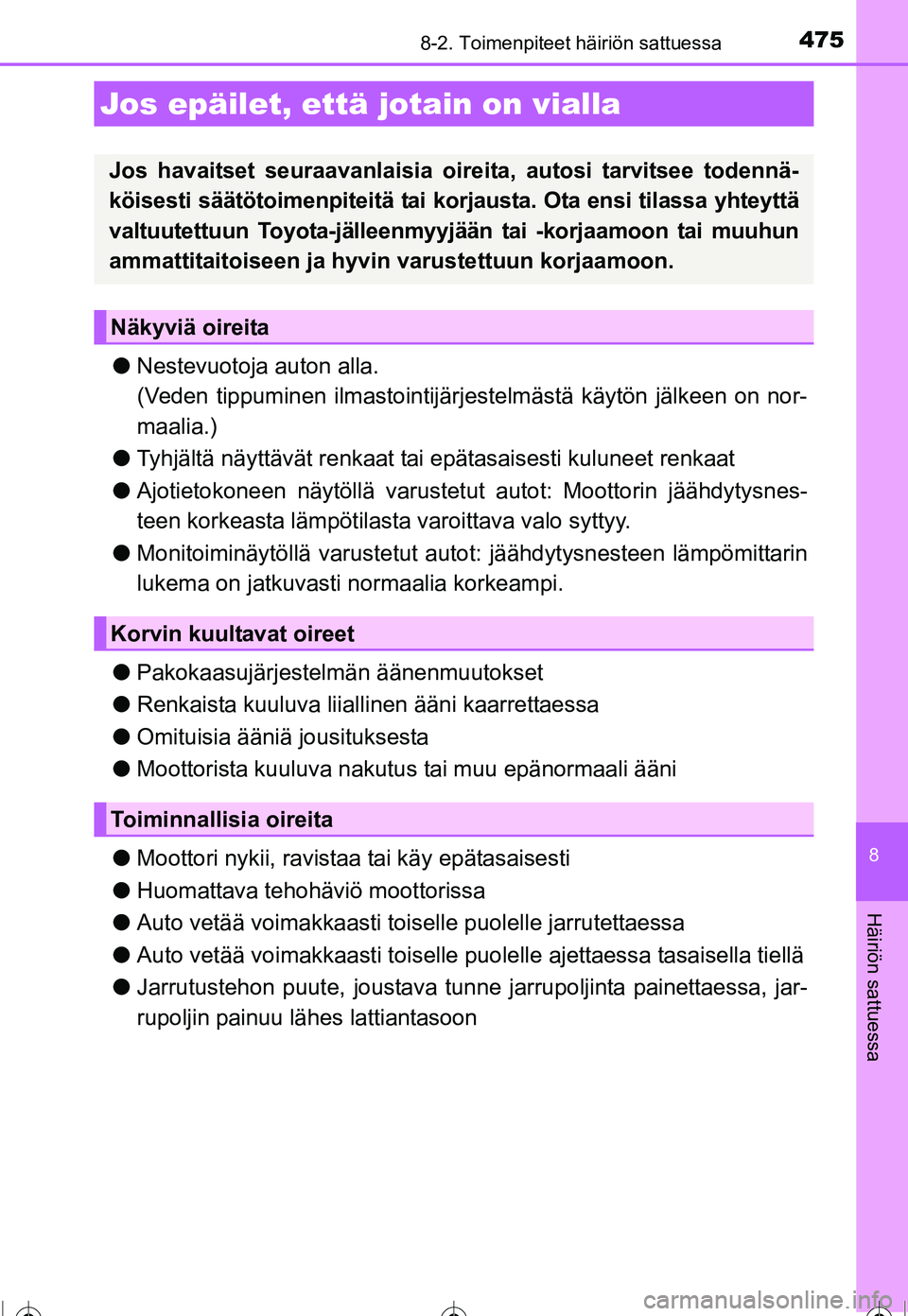

4758-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa
●Nestevuotoja auton alla.
(Veden tippuminen ilmastointijärj estelmästä käytön jälkeen on nor-
maalia.)
● Tyhjältä näyttävät renkaat ta i epätasaisesti kuluneet renkaat
● Ajotietokoneen näytöllä varustet ut autot: Moottorin jäähdytysnes-
teen korkeasta lämpötilasta varoittava valo syttyy.
● Monitoiminäytöllä varustetut auto t: jäähdytysnesteen lämpömittarin
lukema on jatkuvasti normaalia korkeampi.
● Pakokaasujärjestelmän äänenmuutokset
● Renkaista kuuluva liial linen ääni kaarrettaessa
● Omituisia ääniä jousituksesta
● Moottorista kuuluva nakutus tai muu epänormaali ääni
● Moottori nykii, ravistaa tai käy epätasaisesti
● Huomattava tehohäviö moottorissa
● Auto vetää voimakkaasti toiselle puolelle jarrutettaessa
● Auto vetää voimakkaasti toiselle p uolelle ajettaessa tasaisella tiellä
● Jarrutustehon puute, joustava tunne jarrupo ljinta painettaessa, jar-
rupoljin painuu lähes lattiantasoon
Jos epäilet, että jotain on vialla
Jos havaitset seuraavanlaisia oireita, autosi tarvitsee todennä-
köisesti säätötoimenpiteitä tai korjausta. Ota ensi tilassa yhteyttä
valtuutettuun Toyota-jälleenmy yjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvi n varustettuun korjaamoon.
Näkyviä oireita
Korvin kuultavat oireet
Toiminnallisia oireita
OM12J90FI.book Page 475 Wednesday, September 7, 2016 3:16 AM

4768-2. Toimenpiteet häiriön sattuessa
OM12J90FI
Toimi alla olevien ohjeiden mukaisesti käynnistääksesi moottorin
uudestaan sen jälkeen, kun jä rjestelmä on aktivoitunut.
XAutot ilman älyavainjärjestelmää
Käännä virta-avain ACC- tai LOCK-asentoon.
Käynnistä moottori uudelleen.
XÄlyavainjärjestelmällä varustetut autot
Valitse käynnistyspainikkeesta AC CESSORY- tai OFF-toimintatila.
Käynnistä moottori uudelleen.
Polttoainepumpun toiminnan katkaisujärjestelmä
(bensiinimoottorit)
Polttoainepumpun toiminnan katkai sujärjestelmä katkaisee polt-
toaineen jakelun moottorille minimoiden polttoainevuodon riskin
moottorin pysähtyessä tai turvatyynyn avautuessa kolaritilan-
teessa.
HUOMAA
■ Ennen moottorin käynnistämistä
Tarkasta maanpinta auton alla.
Jos polttoainetta on vuotanut maahan, on polttoainejärjestelmä vaurioitunut
ja korjauksen tarpeessa. Älä käynnistä moottoria uudelleen.
1
2
1
2
OM12J90FI.book Page 476 Wednesday, September 7, 2016 3:16 AM

4778-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa
Jos varoitusvalo syttyy tai varoitussummerin
ääni kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua, mutta sitten
sammuu, ei kyseessä välttämättä ole järjestelmän toimintahäiriö.
Jos tämä kuitenkin jatkuu, anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
Varoitusvalo- ja varoitussummeriluettelo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
Jarrujärjestelmän varoitusvalo (varoitussummeri)*1
Osoittaa, että:
• Jarrunestettä on liian vähän; tai
• Jarrujärjestelmässä on toimintahäiriö
Tämä valo syttyy myös, jos seisontajarrua ei vapauteta.
Jos valo sammuu seisontajarrun vapauttamisen jälkeen,
järjestelmä toimii normaalisti.
→ Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon. Aj amisen jatkaminen saat-
taa olla vaarallista.
(Joissakin malleissa)
Latausjärjestelmän varoitusvalo Kertoo toimintahäiriöistä auton latausjärjestelmässä
→ Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
(Joissakin malleissa)
Alhaisen moottoriöljyn paineen varoitusvalo
Tämä valo varoittaa liian alhaisesta moottorin öljynpai-
neesta.
→ Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
(Joissakin malleissa)
Moottorin jäähdytysnesteen korkean lämpötilan varoi-
tusvalo Kertoo, että moottori on ylikuumenemassa. ( →S. 547)
→ Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
OM12J90FI.book Page 477 Wednesday, September 7, 2016 3:16 AM

4788-2. Toimenpiteet häiriön sattuessa
OM12J90FI
(Syttyy)
Multi-mode-vaihteiston varoitusvalo*3
Kertoo toimintahäiriöstä Multi-mode-vaihteistossa.
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa järjestelmän toiminta.
Multi-mode-vaihteiston varoitusvalo (varoitussummeri)*3
Kertoo toimintahäiriöstä Multi-mode-vaihteistossa ja siitä,
että kytkin on kuumentunut liiallisesta kuormituksesta.
→ Pysäytä auto ja siirrä vaihteenvalitsin N-asentoon.
Anna kytkimen jäähtyä noin 15 minuuttia. Anna val-
tuutetun Toyota-jälleenmyyj än tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tarkastaa järjestelmän toiminta.
(Vilkkuu)
Kytkimen kuumenemisen varoitusvalo (varoitussum-
meri)
*3
Tämä on merkki kuumentuneesta kytkimestä, mutta se ei
ole merkki toimintahäiriöstä Multi-mode-vaihteistossa.
→ Pysäytä auto ja siirrä vaihteenvalitsin N-asentoon.
Anna kytkimen jäähtyä noin 15 minuuttia.
Toimintahäiriön varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Sähköinen moottorinohjausjärjestelmä;
• Sähköinen kaasuläpän ohjausjärjestelmä;
• Sähköinen Multidrive-säätöjärjestelmä;
• Multi-mode-vaihteiston elektroninen ohjausjärjestelmä; tai
• DPF-katalysaattori
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
SRS-varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• SRS-turvatyynyjärjestelmä; tai
• Turvavyönkiristinjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM12J90FI.book Page 478 Wednesday, September 7, 2016 3:16 AM

4798-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa
ABS-jarrujärjestelmän varoitusvaloKertoo toimintahäiriöstä seuraavissa järjestelmissä:
•ABS; tai
• Hätäjarrutustehostinjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Sähkötoimisen ohjaustehostimen varoitusvalo (varoi-
tussummeri)
Kertoo toimintahäiriöstä sähkötoimisessa ohjaustehosti-
messa (EPS).
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Syttyy)
Luiston merkkivalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• VSC-järjestelmä;
• TRC-järjestelmä; tai
• Mäkilähtöjärjestelmä
Valo vilkkuu, kun VSC-, TRC- tai mäkilähtöjärjestelmä
(Turkissa myytävät dieselmoottorilla varustetut autot) on
toiminnassa.
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Joissakin malleissa)
Ajovalojen automaattisen korkeudensäätöjärjestelmän
varoitusvalo
Ilmoittaa ajovalojen automaattisen korkeudensäätöjärjes-
telmän toimintahäiriöstä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Joissakin malleissa)
LED-ajovalojen varoitusvalo (varoitussummeri)
Ilmoittaa toimintahäiriöstä LED-ajovaloissa
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM12J90FI.book Page 479 Wednesday, September 7, 2016 3:16 AM

4808-2. Toimenpiteet häiriön sattuessa
OM12J90FI
(Joissakin malleissa)
PCS-varoitusvaloJos varoitusvalo vilkkuu (ja summeri soi):
Kertoo toimintahäiriöstä Pre-Crash Safety -turvajärjestel-
mässä (PCS)
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Jos varoitusvalo vilkkuu (mutta summeri ei soi):
Kertoo siitä, että Pre-Crash Safety -turvajärjestelmä (PCS)
on tilapäisesti pois käytöstä, johtuen mahdollisesti seuraa-
vista seikoista:
• Alue tuulilasista etutunnistimen ympäriltä on likainen, huurtunut tai tiivistyneen vesihöyryn peittämä tai se on
jäässä tai siinä on tarroja, jne.
→ Puhdista lika, huurre, tiivis tynyt vesihöyry, jää ja poista
tarrat jne. ( →S. 215)
• Etutunnistimen lämpötila on toiminta-alueen ulkopuolella
→ Odota hetki kunnes etutunnistimen ympärillä oleva
alue on jäähtynyt riittävästi.
Jos varoitusvalo vilkkuu:
Joko ajonvakautusjärjestelm ä (VSC) tai Pre-Crash Safety
-turvajärjestelmä (PCS) on kytketty pois toiminnasta tai
molemmat on kytketty pois toiminnasta.
→ Palauttaaksesi Pre-Crash Safety -turvajärjestelmän
(PCS) toimintaan, palauta sekä ajonvakautusjärjestelmä
(VSC) että Pre-Crash Safety -turvajärjestelmä (PCS)
toimintaan. ( →S. 221, 288)
(Vilkkuu)
(Joissakin malleissa)
Stop & Start -järjestelmän poiskytkennän merkkivalo
Kertoo Stop & Start -järjestelmässä olevasta toimintahäiriöstä
(Stop & Start -järjestelmän poiskytkennän merkkivalo syttyy,
jos järjestelmä kytkeytyy pois päältä): →S. 247)
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto välittömästi.
(Joissakin malleissa)
Polttoainesuodattimen varoitusvalo
Merkkivalo ilmoittaa siitä, että suodattimeen on kertynyt liikaa
vettä.
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Syttyy keltaisena)
(Joissakin malleissa)
Vakionopeussäätimen merkkivalo
Kertoo toimintahäiriöstä vakionopeussäätimessä.
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM12J90FI.book Page 480 Wednesday, September 7, 2016 3:16 AM
