TOYOTA COROLLA 2017 Manual del propietario (in Spanish)

601
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
XMotor de gasolina
Motor
Modelo1NR-FE, 1ZR-FAE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera
XMotor 1NR-FE
72,5 × 80,5 mm (2,85 × 3,17 pul.)
XMotor 1ZR-FAE
80,5 × 78,5 mm (3,17 × 3,09 pul.)
Cilindrada
XMotor 1NR-FE
1.329 cm
3 (81,1 pul³)
XMotor 1ZR-FAE
1.598 cm
3 (97,5 pul³)
Holgura de la válvulaAjuste automático
Tensión de la correa de
transmisión
XMotor 1NR-FE
Ajuste automático
XMotor 1ZR-FAE
7,6  10,0 mm (0,30  0,39 pul.)*
*: Deflexión de la correa de transmisión con 98 N (10 kgf,
22 lbf) de fuerza de pulgar (correa usada)
Generador
Bomba de
agua
Compresor
del aire
acondicionadoCigüeñal

6029-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
XMotor diésel
Modelo 1ND-TV
Tipo4 cilindros en línea, 4 ciclos, diésel (con turboalimen-
tador)
Calibre y carrera 73
× 81,5 mm (2,87 × 3,21 pul.)
Cilindrada 1.364 cm3 (83,2 pul³)
Holgura de la válvula (con
el motor en frío) Admisión: 0,11
 0,17 mm (0,004  0,007 pul.)
Escape: 0,14  0,20 mm (0,006  0,008 pul.)
Tensión de la correa de
transmisión Ajuste automático
AV I S O
■
Tipo de correa de transmisión (motor 1ND-TV)
La correa de transmisión de alta resistencia se utiliza como correa lateral para el
generador. Si cambia la correa de transmisión, utilice una correa de transmisión de
alta resistencia original de Toyota o una con una resistencia equivalente. Si no se
utiliza una correa de transmisión de alta resistencia, la durabilidad de la correa
puede ser inferior a lo esperado. La correa de transmisión de alta resistencia es una
correa con núcleo de aramida, con una resistencia superior a la de las correas habi-
tuales disponibles con núcleo de PET o PEN.

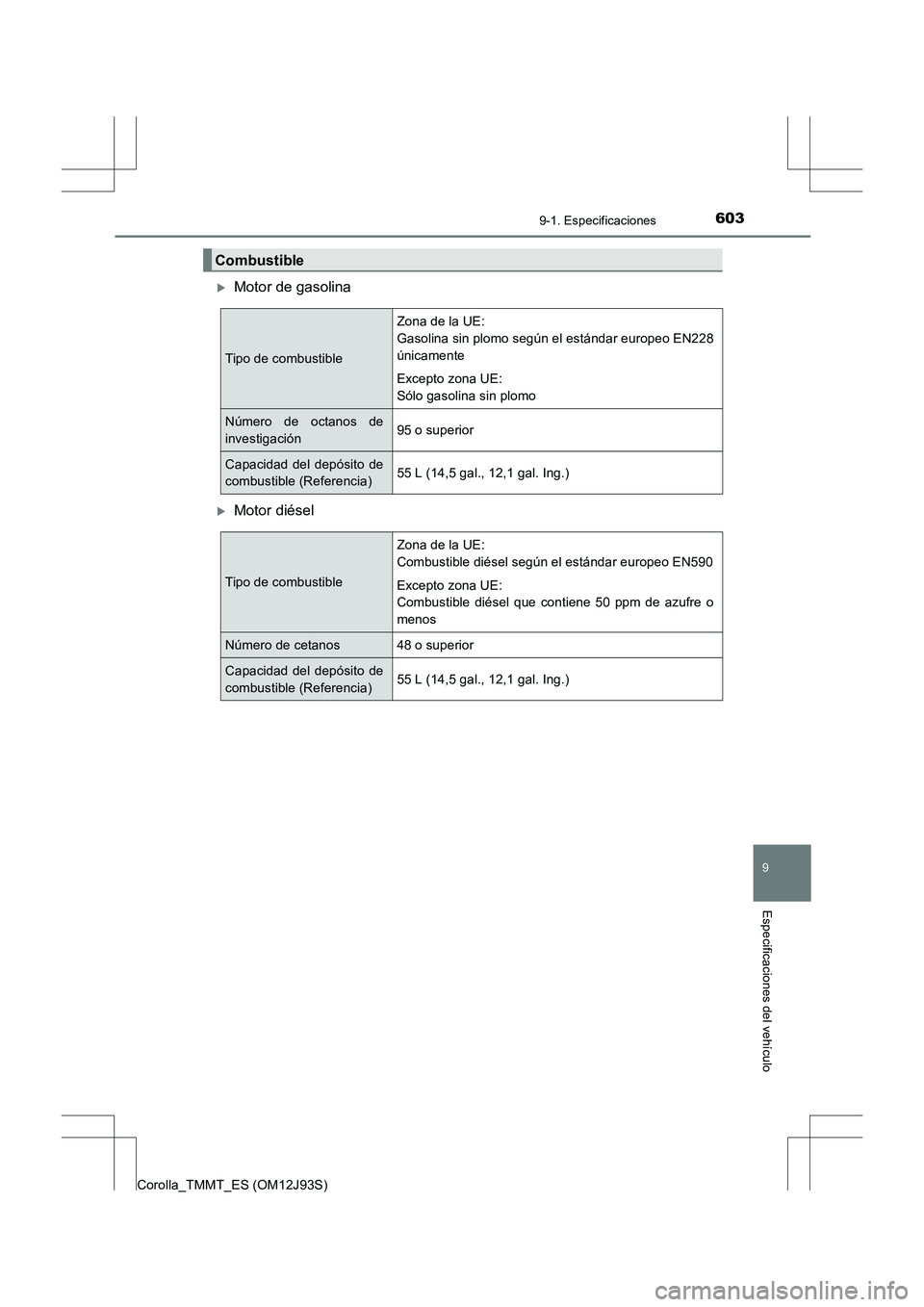

603
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
XMotor de gasolina
XMotor diésel
Combustible
Tipo de combustible
Zona de la UE:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (Referencia)55 L (14,5 gal., 12,1 gal. Ing.)
Tipo de combustible
Zona de la UE:
Combustible diésel según el estándar europeo EN590
Excepto zona UE:
Combustible diésel que contiene 50 ppm de azufre o
menos
Número de cetanos48 o superior
Capacidad del depósito de
combustible (Referencia)55 L (14,5 gal., 12,1 gal. Ing.)

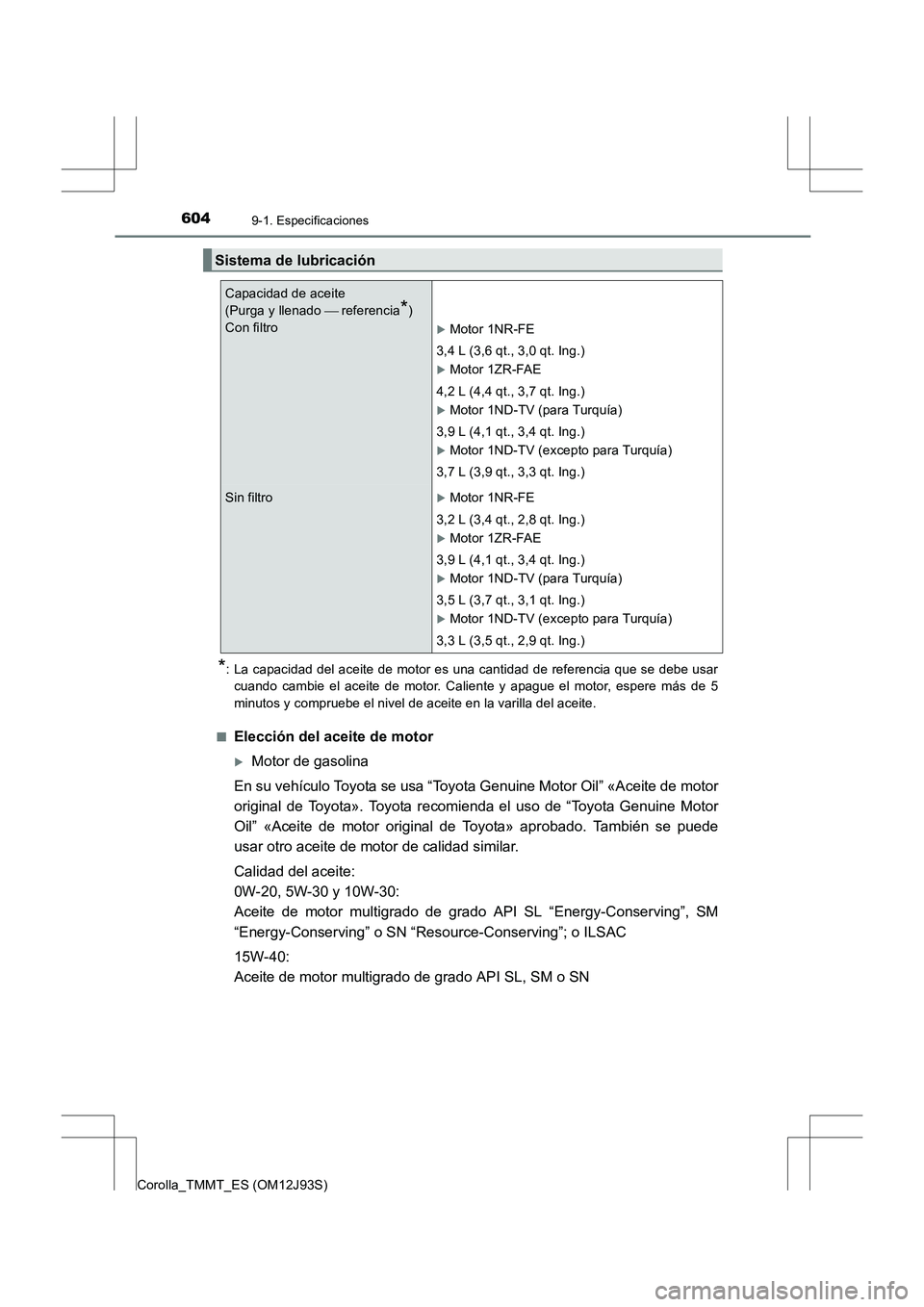

6049-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
*: La capacidad del aceite de motor es una cantidad de referencia que se debe usarcuando cambie el aceite de motor. Caliente y apague el motor, espere más de 5
minutos y compruebe el nivel de aceite en la varilla del aceite.
■
Elección del aceite de motor
XMotor de gasolina
En su vehículo Toyota se usa “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También se puede
usar otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de grado API SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “R esource-Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de grado API SL, SM o SN
Sistema de lubricación
Capacidad de aceite
(Purga y llenado  referencia
*)
Con filtro
XMotor 1NR-FE
3,4 L (3,6 qt., 3,0 qt. Ing.)
XMotor 1ZR-FAE
4,2 L (4,4 qt., 3,7 qt. Ing.)
XMotor 1ND-TV (para Turquía)
3,9 L (4,1 qt., 3,4 qt. Ing.)
XMotor 1ND-TV (excepto para Turquía)
3,7 L (3,9 qt., 3,3 qt. Ing.)
Sin filtroXMotor 1NR-FE
3,2 L (3,4 qt., 2,8 qt. Ing.)
XMotor 1ZR-FAE
3,9 L (4,1 qt., 3,4 qt. Ing.)
XMotor 1ND-TV (para Turquía)
3,5 L (3,7 qt., 3,1 qt. Ing.)
XMotor 1ND-TV (excepto para Turquía)
3,3 L (3,5 qt., 2,9 qt. Ing.)

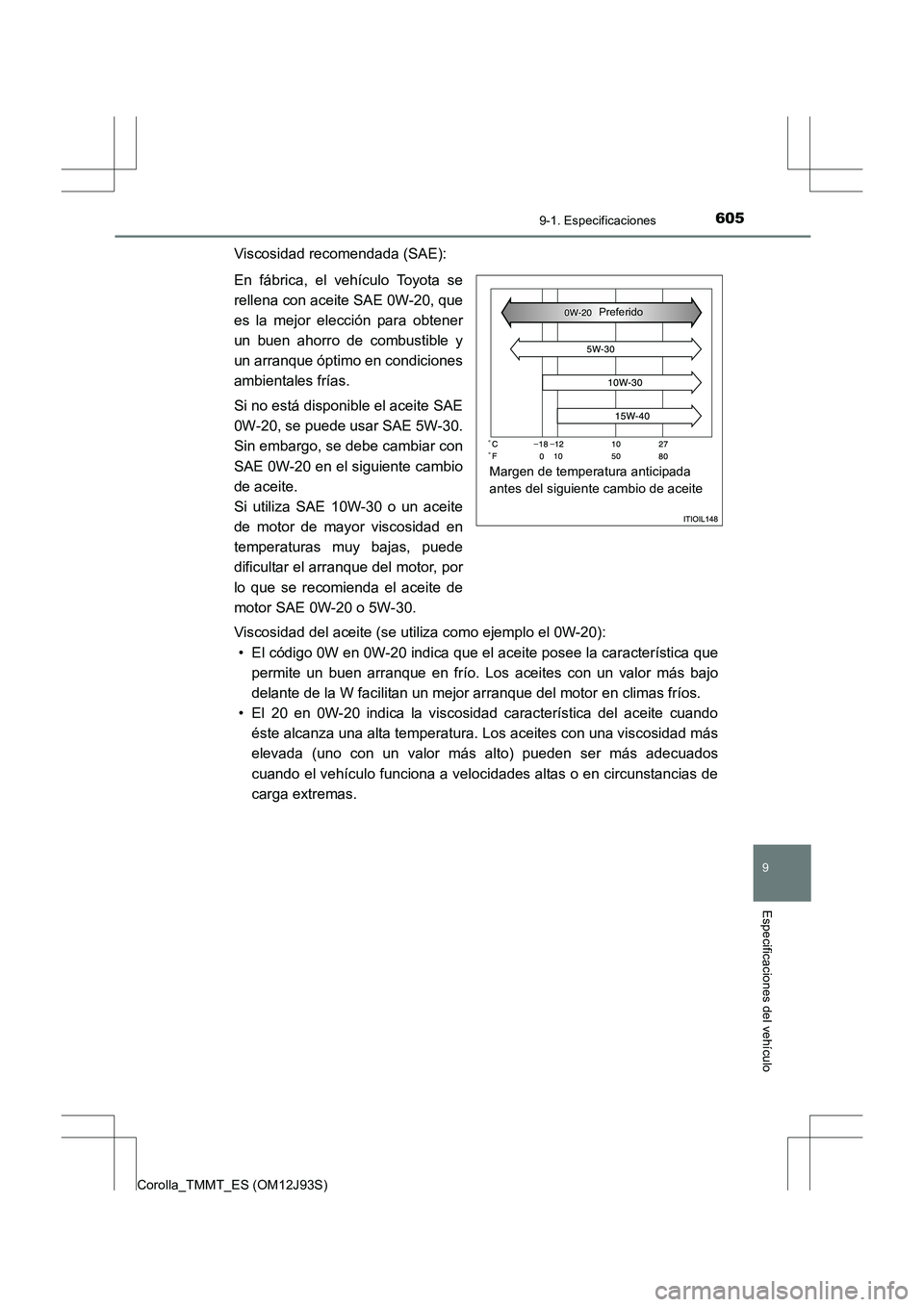

605
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
Viscosidad recomendada (SAE):
En fábrica, el vehículo Toyota se
rellena con aceite SAE 0W-20, que
es la mejor elección para obtener
un buen ahorro de combustible y
un arranque óptimo en condiciones
ambientales frías.
Si no está disponible el aceite SAE
0W-20, se puede usar SAE 5W-30.
Sin embargo, se debe cambiar con
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza SAE 10W-30 o un aceite
de motor de mayor viscosidad en
temperaturas muy bajas, puede
dificultar el arranque del motor, por
lo que se recomienda el aceite de
motor SAE 0W-20 o 5W-30.
Viscosidad del aceite (se utiliza como ejemplo el 0W-20):• El código 0W en 0W-20 indica que el aceite posee la característica que permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad característica del aceite cuando éste alcanza una alta temperatura. Los aceites con una viscosidad más
elevada (uno con un valor más alto) pueden ser más adecuados
cuando el vehículo funciona a velocidades altas o en circunstancias de
carga extremas.
Margen de temperatura anticipada
antes del siguiente cambio de aceite
Preferido

6069-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunos reci-
pientes de aceite para ayudarle a seleccionar el aceite que debe utilizar.Símbolo de servicio API
Porción superior: “API SERVICE
SN” es la designación de calidad de
aceite de American Petroleum Insti-
tute (API).
Porción central: “SAE 0W-20” es el
grado de viscosidad SAE.
Porción inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de com-
bustible y de protección ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubricant Specification Advisory Commit-
tee (ILSAC) aparece en la parte delantera del recipiente.
1
2

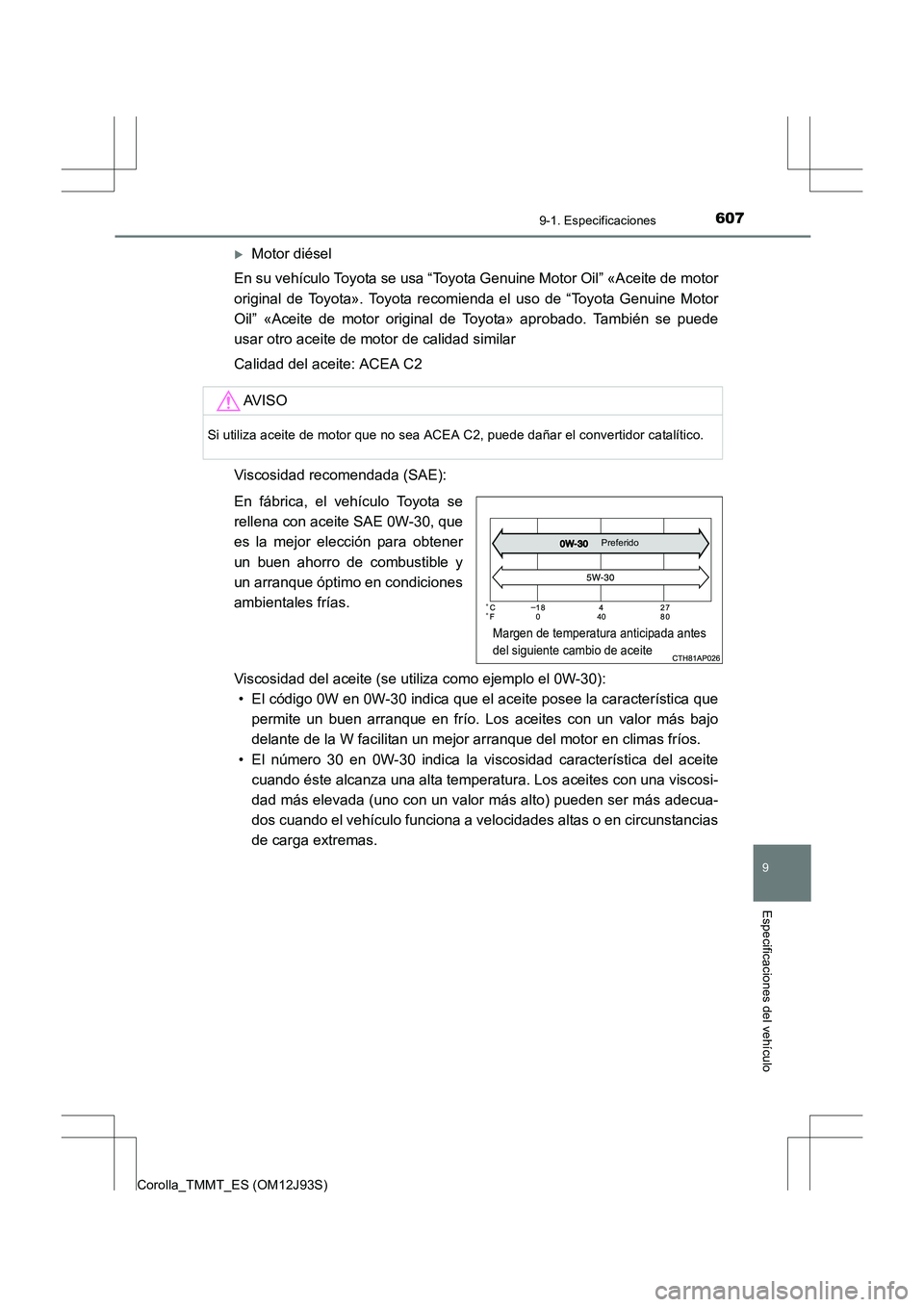

607
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
XMotor diésel
En su vehículo Toyota se usa “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También se puede
usar otro aceite de motor de calidad similar
Calidad del aceite: ACEA C2
Viscosidad recomendada (SAE):
En fábrica, el vehículo Toyota se
rellena con aceite SAE 0W-30, que
es la mejor elección para obtener
un buen ahorro de combustible y
un arranque óptimo en condiciones
ambientales frías.
Viscosidad del aceite (se utiliza como ejemplo el 0W-30): • El código 0W en 0W-30 indica que el aceite posee la característica que permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El número 30 en 0W-30 indica la vi scosidad característica del aceite
cuando éste alcanza una alta temperatura. Los aceites con una viscosi-
dad más elevada (uno con un valor más alto) pueden ser más adecua-
dos cuando el vehículo funciona a velocidades altas o en circunstancias
de carga extremas.
AV I S O
Si utiliza aceite de motor que no sea ACEA C2, puede dañar el convertidor catalítico.
Margen de temperatura anticipada antes
del siguiente cambio de aceite
Preferido

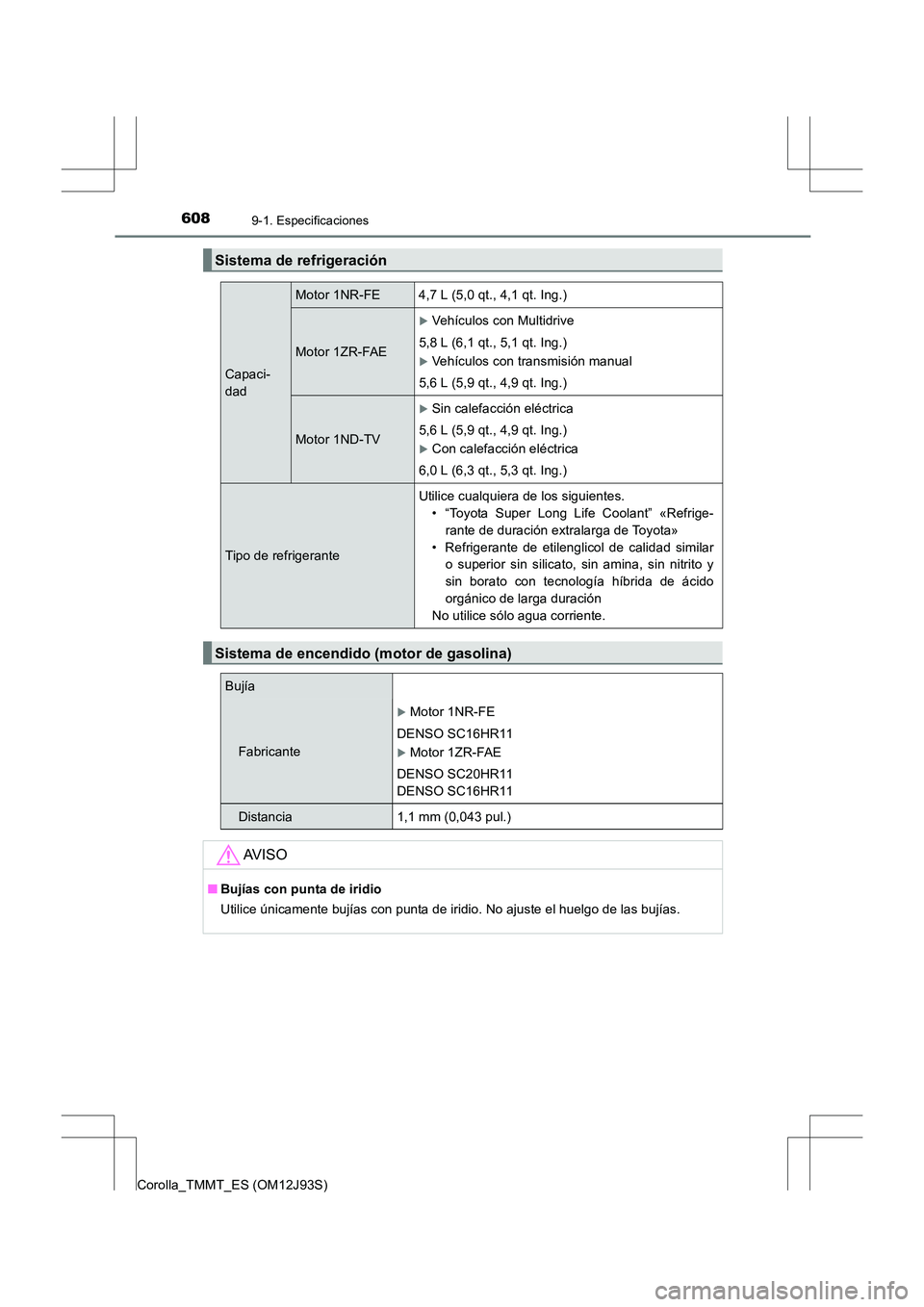

6089-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
Sistema de refrigeración
Capaci-
dad
Motor 1NR-FE 4,7 L (5,0 qt., 4,1 qt. Ing.)
Motor 1ZR-FAE
XVehículos con Multidrive
5,8 L (6,1 qt., 5,1 qt. Ing.)
XVehículos con transmisión manual
5,6 L (5,9 qt., 4,9 qt. Ing.)
Motor 1ND-TV
XSin calefacción eléctrica
5,6 L (5,9 qt., 4,9 qt. Ing.)
XCon calefacción eléctrica
6,0 L (6,3 qt., 5,3 qt. Ing.)
Tipo de refrigerante Utilice cualquiera de los siguientes.
• “Toyota Super Long Life Coolant” «Refrige-
rante de duración extralarga de Toyota»
• Refrigerante de etilenglicol de calidad similar o superior sin silicato, sin amina, sin nitrito y
sin borato con tecnología híbrida de ácido
orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido (motor de gasolina)
Bujía
Fabricante
XMotor 1NR-FE
DENSO SC16HR11
XMotor 1ZR-FAE
DENSO SC20HR11
DENSO SC16HR11
Distancia1,1 mm (0,043 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.

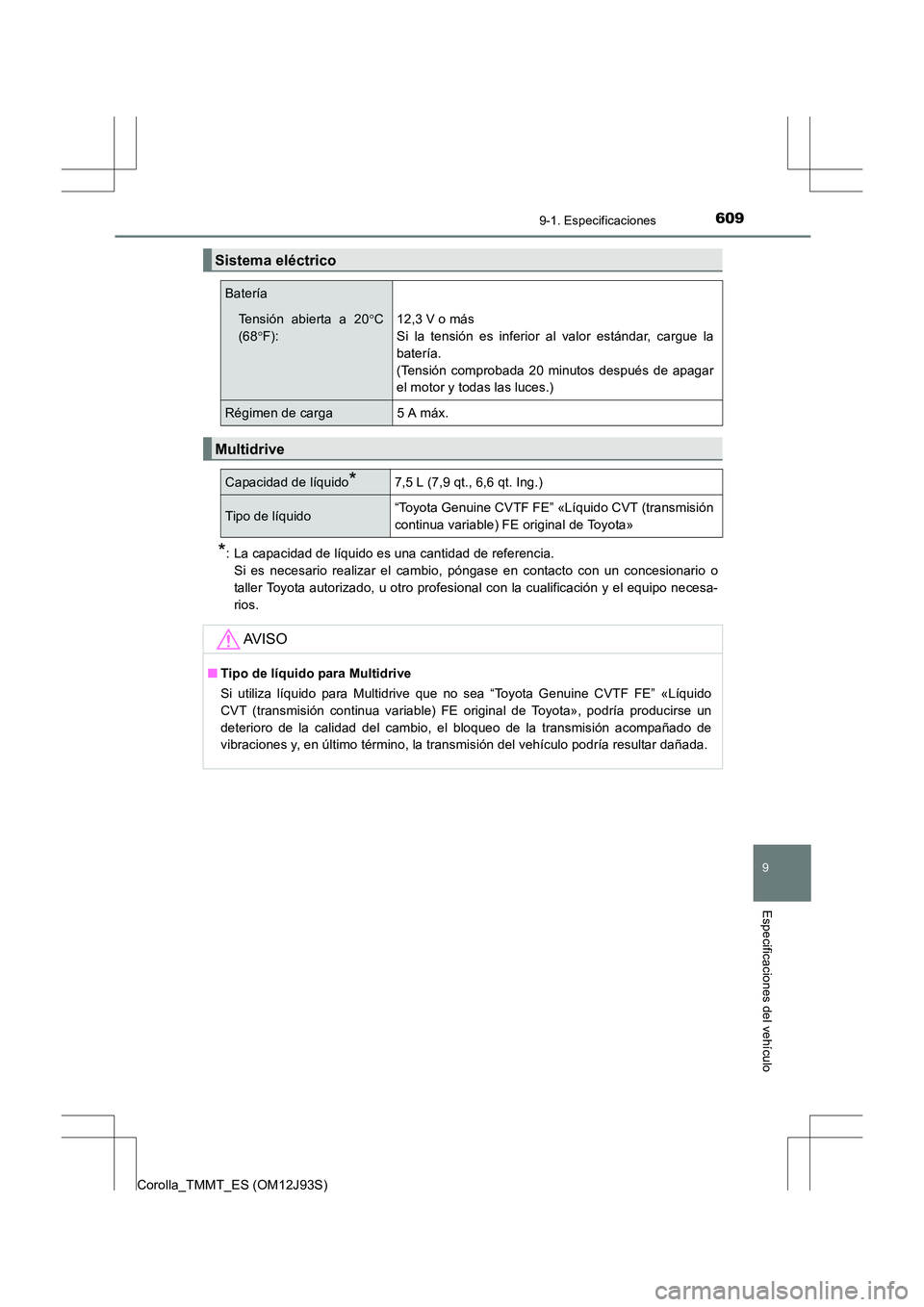

609
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
*: La capacidad de líquido es una cantidad de referencia. Si es necesario realizar el cambio, póngase en contacto con un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el equipo necesa-
rios.
Sistema eléctrico
Batería
Tensión abierta a 20 °C
(68 °F): 12,3 V o más
Si la tensión es inferior al valor estándar, cargue la
batería.
(Tensión comprobada 20 minutos después de apagar
el motor y todas las luces.)
Régimen de carga5 A máx.
Multidrive
Capacidad de líquido*7,5 L (7,9 qt., 6,6 qt. Ing.)
Tipo de líquido“Toyota Genuine CVTF FE” «Líquido CVT (transmisión
continua variable) FE original de Toyota»
AV I S O
■
Tipo de líquido para Multidrive
Si utiliza líquido para Multidrive que no sea “Toyota Genuine CVTF FE” «Líquido
CVT (transmisión continua variable) FE original de Toyota», podría producirse un
deterioro de la calidad del cambio, el bloqueo de la transmisión acompañado de
vibraciones y, en último término, la transmisión del vehículo podría resultar dañada.

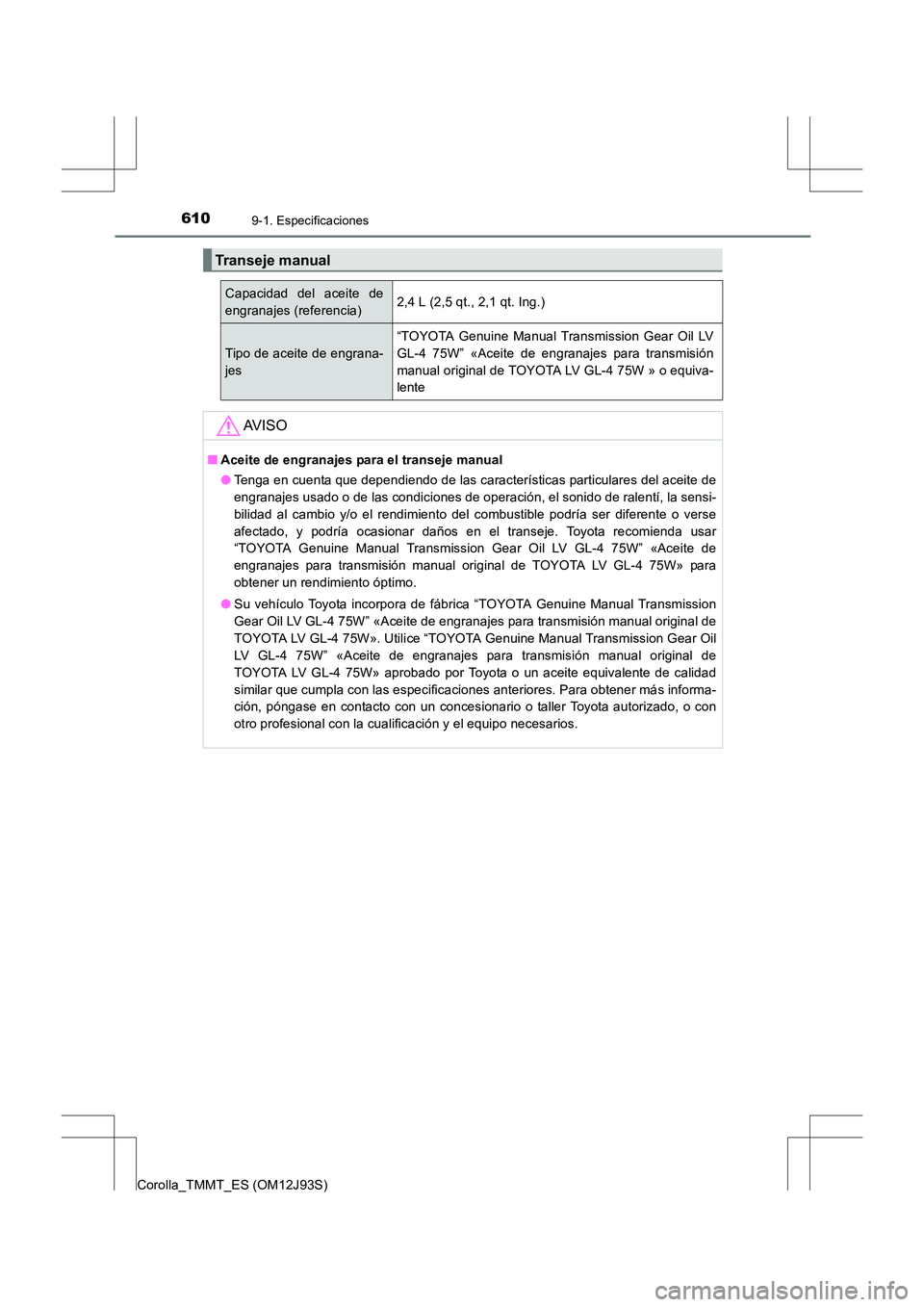

6109-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
Transeje manual
Capacidad del aceite de
engranajes (referencia)2,4 L (2,5 qt., 2,1 qt. Ing.)
Tipo de aceite de engrana-
jes
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Aceite de engranajes para transmisión
manual original de TOYOTA LV GL-4 75W » o equiva-
lente
AV I S O
■Aceite de engranajes para el transeje manual
●Tenga en cuenta que dependiendo de las características particulares del aceite de
engranajes usado o de las condiciones de operación, el sonido de ralentí, la sensi-
bilidad al cambio y/o el rendimiento del combustible podría ser diferente o verse
afectado, y podría ocasionar daños en el transeje. Toyota recomienda usar
“TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Aceite de
engranajes para transmisión manual original de TOYOTA LV GL-4 75W» para
obtener un rendimiento óptimo.
● Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Aceite de engranajes para transmisión manual original de
TOYOTA LV GL-4 75W». Utilice “TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” «Aceite de engranajes para transmisión manual original de
TOYOTA LV GL-4 75W» aprobado por Toyota o un aceite equivalente de calidad
similar que cumpla con las especificaciones anteriores. Para obtener más informa-
ción, póngase en contacto con un concesionario o taller Toyota autorizado, o con
otro profesional con la cualificación y el equipo necesarios.
