TOYOTA COROLLA 2017 Manuel du propriétaire (in French)

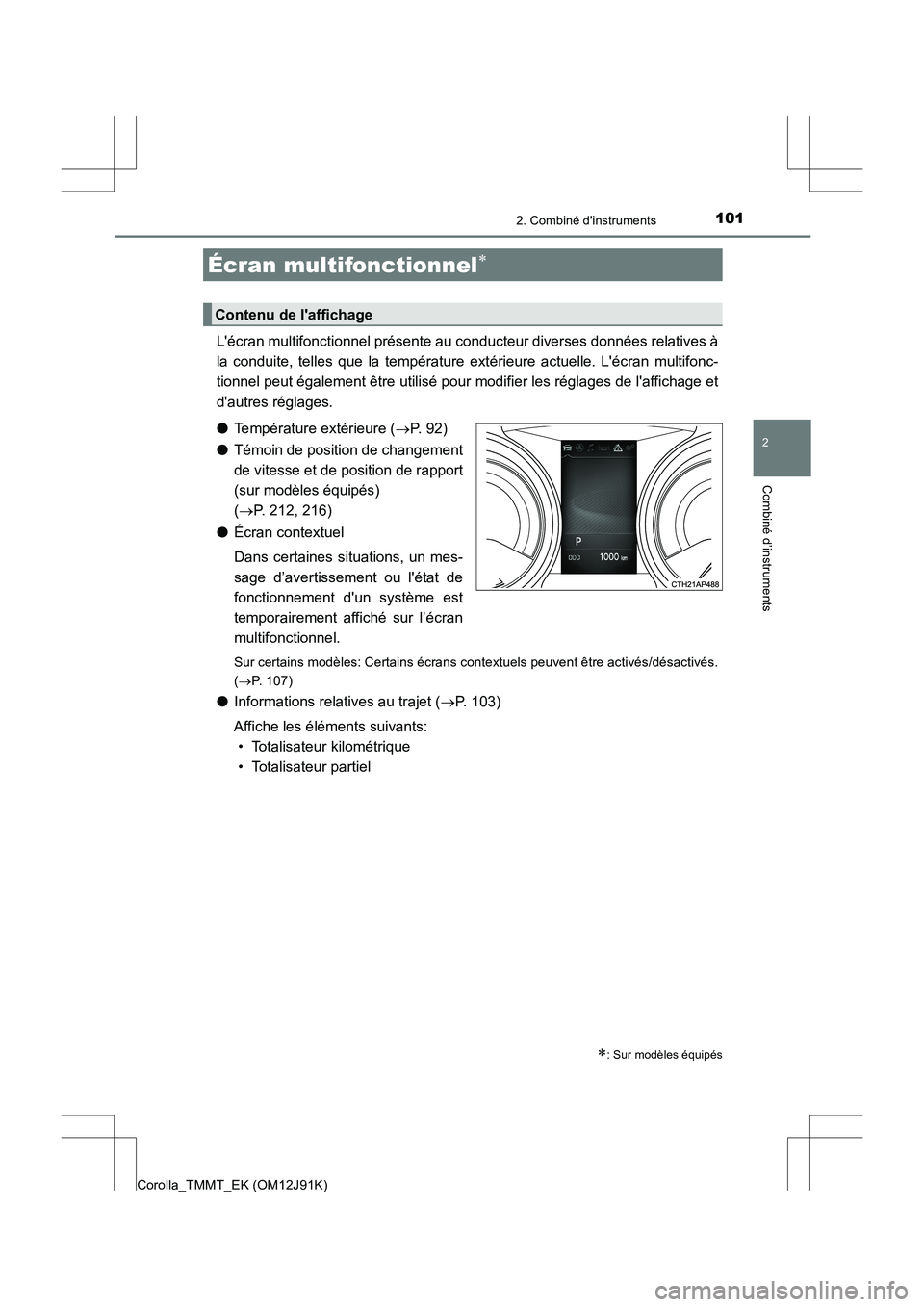

1012. Combiné d'instruments
2
Combiné d’instruments
Corolla_TMMT_EK (OM12J91K)
L'écran multifonctionnel présente au conducteur diverses données relatives à
la conduite, telles que la température extérieure actuelle. L'écran multifonc-
tionnel peut également être utilisé pour modifier les réglages de l'affichage et
d'autres réglages.
● Température extérieure ( →P. 92)
● Témoin de position de changement
de vitesse et de position de rapport
(sur modèles équipés)
(→ P. 212, 216)
● Écran contextuel
Dans certaines situations, un mes-
sage d’avertissement ou l'état de
fonctionnement d'un système est
temporairement affiché sur l’écran
multifonctionnel.
Sur certains modèles: Certains écrans contextuels peuvent être activés/désactivés.
(→ P. 107)
● Informations relatives au trajet ( →P. 103)
Affiche les éléments suivants: • Totalisateur kilométrique
• Totalisateur partiel
Écran multifonctionnel∗
∗: Sur modèles équipés
Contenu de l'affichage

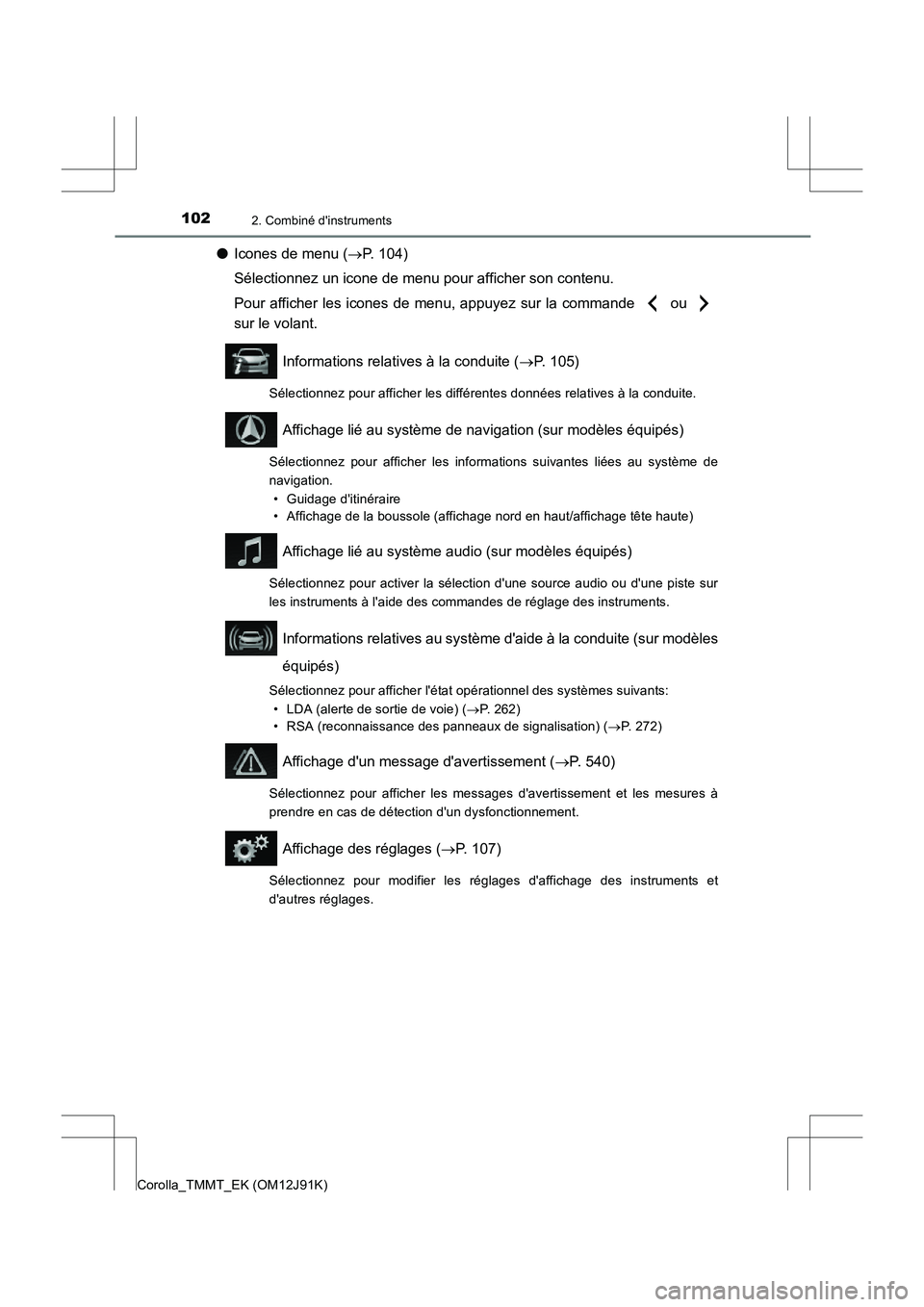

1022. Combiné d'instruments
Corolla_TMMT_EK (OM12J91K)
●Icones de menu ( →P. 104)
Sélectionnez un icone de menu pour afficher son contenu.
Pour afficher les icones de menu, appuyez sur la commande ou
sur le volant.
Informations relatives à la conduite ( →P. 105)
Sélectionnez pour afficher les différentes données relatives à la conduite.
Affichage lié au système de navigation (sur modèles équipés)
Sélectionnez pour afficher les informations suivantes liées au système de
navigation.
• Guidage d'itinéraire
• Affichage de la boussole (affichage nord en haut/affichage tête haute)
Affichage lié au système audio (sur modèles équipés)
Sélectionnez pour activer la sélection d'une source audio ou d'une piste sur
les instruments à l'aide des commandes de réglage des instruments.
Informations relatives au système d'aide à la conduite (sur modèles
équipés)
Sélectionnez pour afficher l'état opérationnel des systèmes suivants: • LDA (alerte de sortie de voie) ( →P. 262)
• RSA (reconnaissance des panneaux de signalisation) ( →P. 272)
Affichage d'un message d'avertissement ( →P. 540)
Sélectionnez pour afficher les messages d'avertissement et les mesures à
prendre en cas de détection d'un dysfonctionnement.
Affichage des réglages ( →P. 107)
Sélectionnez pour modifier les réglages d'affichage des instruments et
d'autres réglages.

1032. Combiné d'instruments
2
Combiné d’instruments
Corolla_TMMT_EK (OM12J91K)
◆Modification de l'affichage
Pour modifier l'élément affiché,
appuyez sur la commande “TRIP”.
À chaque fois que vous appuyez sur
la commande, l'élément affiché
change.
◆Éléments de l'affichage
■Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■Totalisateur partiel A/totalisateur partiel B
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d'enregistrer et d'afficher
différentes distances indépendamment.
Pour réinitialiser, affichez le totalisateur partiel souhaité et maintenez la com-
mande “TRIP” appuyée.
Informations relatives au trajet

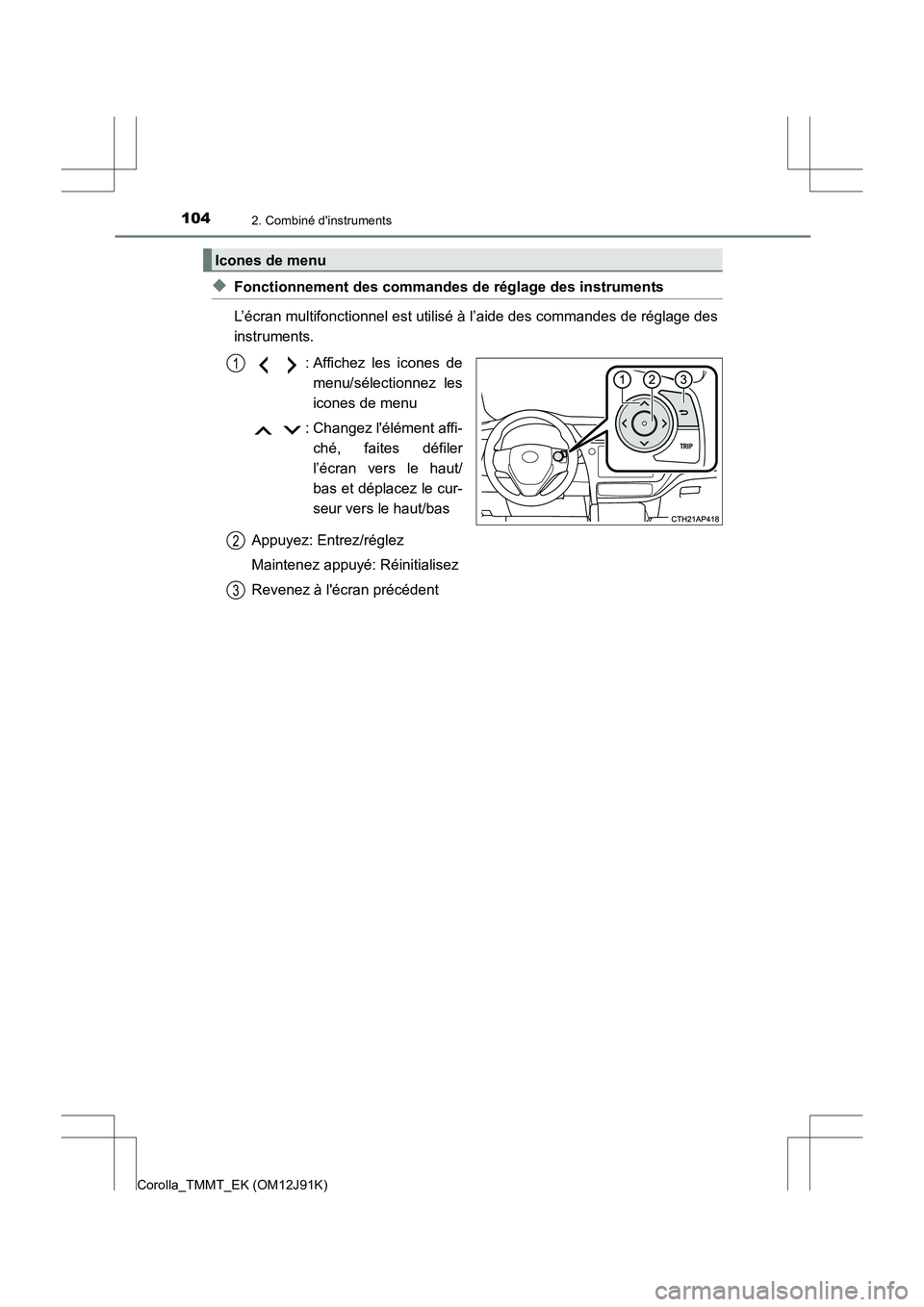

1042. Combiné d'instruments
Corolla_TMMT_EK (OM12J91K)
◆Fonctionnement des commandes de réglage des instruments
L’écran multifonctionnel est utilisé à l’aide des commandes de réglage des
instruments. : Affichez les icones demenu/sélectionnez les
icones de menu
: Changez l'élément affi- ché, faites défiler
l’écran vers le haut/
bas et déplacez le cur-
seur vers le haut/bas
Appuyez: Entrez/réglez
Maintenez appuyé: Réinitialisez
Revenez à l'écran précédent
Icones de menu
1
2
3

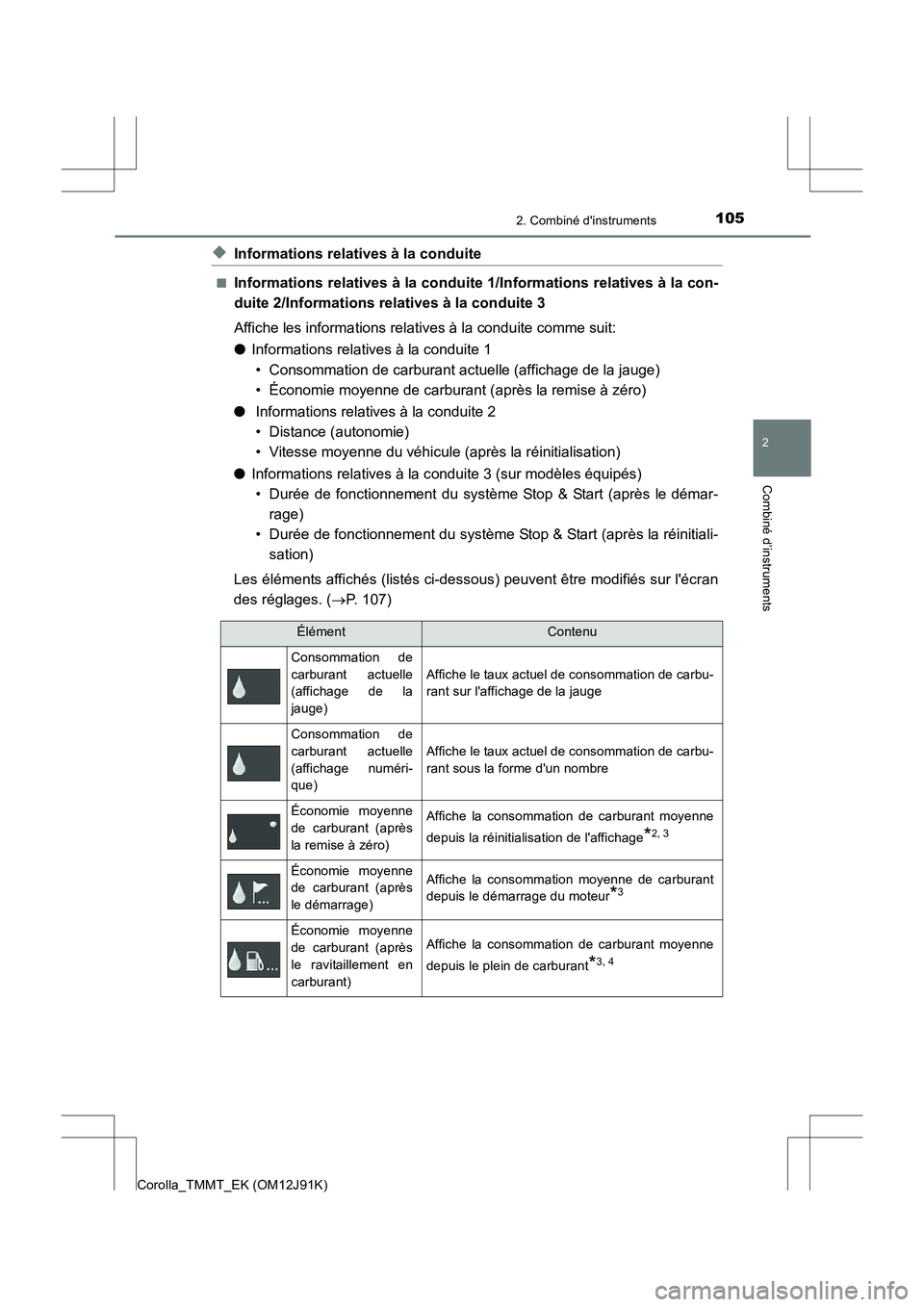

1052. Combiné d'instruments
2
Combiné d’instruments
Corolla_TMMT_EK (OM12J91K)
◆Informations relatives à la conduite
■Informations relatives à la conduite 1/Informations relatives à la con-
duite 2/Informations relatives à la conduite 3
Affiche les informations relatives à la conduite comme suit:
● Informations relatives à la conduite 1
• Consommation de carburant actuelle (affichage de la jauge)
• Économie moyenne de carburant (après la remise à zéro)
● Informations relatives à la conduite 2
• Distance (autonomie)
• Vitesse moyenne du véhicule (après la réinitialisation)
● Informations relatives à la conduite 3 (sur modèles équipés)
• Durée de fonctionnement du système Stop & Start (après le démar-
rage)
• Durée de fonctionnement du système Stop & Start (après la réinitiali- sation)
Les éléments affichés (listés ci-dessous) peuvent être modifiés sur l'écran
des réglages. ( →P. 107)
ÉlémentContenu
Consommation de
carburant actuelle
(affichage de la
jauge) Affiche le taux actuel de consommation de carbu-
rant sur l'affichage de la jauge
Consommation de
carburant actuelle
(affichage numéri-
que)
Affiche le taux actuel de consommation de carbu-
rant sous la forme d'un nombre
Économie moyenne
de carburant (après
la remise à zéro)Affiche la consommation de carburant moyenne
depuis la réinitialisation de l'affichage
*2, 3
Économie moyenne
de carburant (après
le démarrage)Affiche la consommation moyenne de carburant
depuis le démarrage du moteur
*3
Économie moyenne
de carburant (après
le ravitaillement en
carburant)Affiche la consommation de carburant moyenne
depuis le plein de carburant
*3, 4

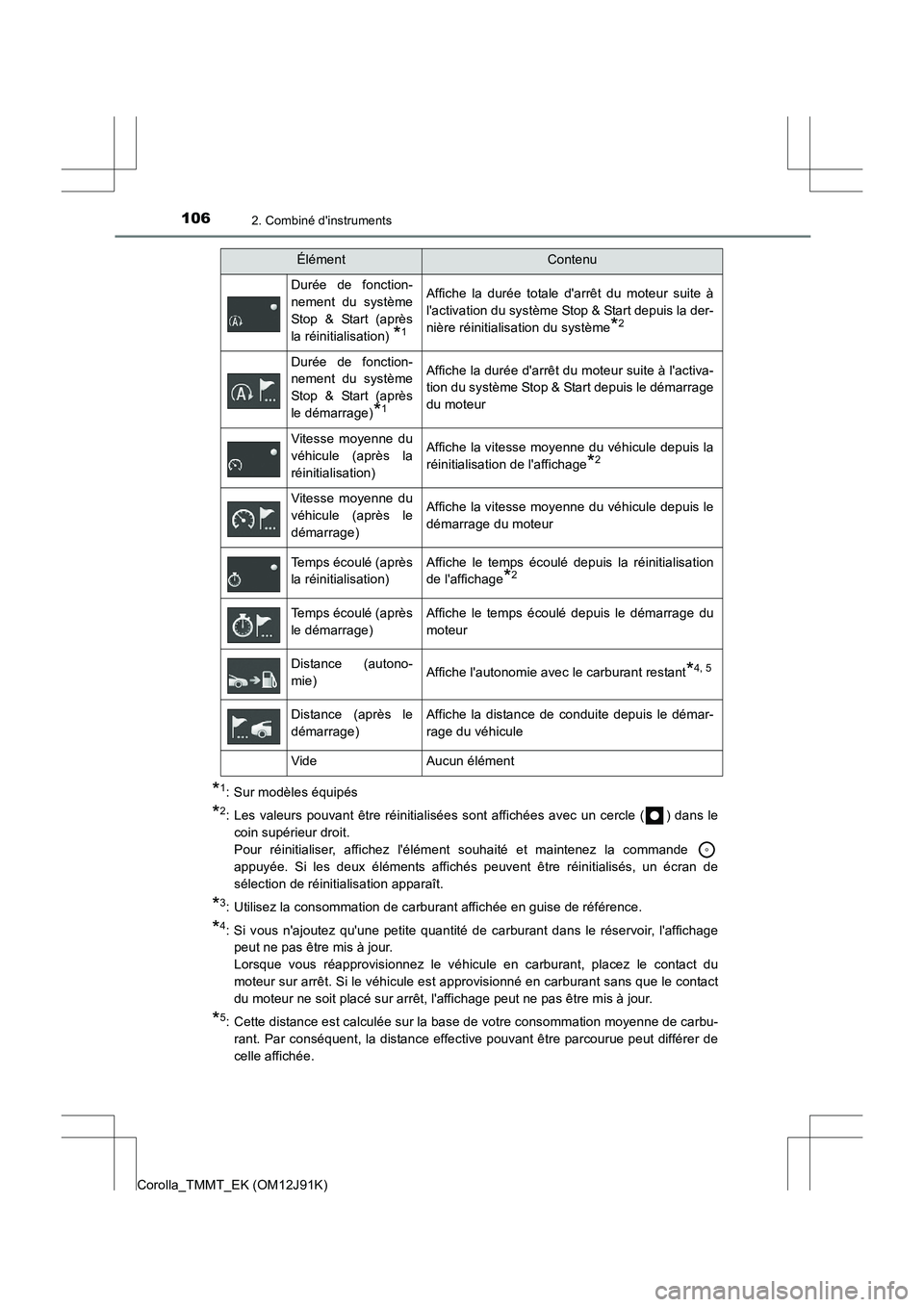

1062. Combiné d'instruments
Corolla_TMMT_EK (OM12J91K)
*1: Sur modèles équipés
*2: Les valeurs pouvant être réinitialisées sont affichées avec un cercle ( ) dans lecoin supérieur droit.
Pour réinitialiser, affichez l'élément souhaité et maintenez la commande
appuyée. Si les deux éléments affichés peuvent être réinitialisés, un écran de
sélection de réinitialisation apparaît.
*3: Utilisez la consommation de carburant affichée en guise de référence.
*4: Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir, l'affichagepeut ne pas être mis à jour.
Lorsque vous réapprovisionnez le véhicule en carburant, placez le contact du
moteur sur arrêt. Si le véhicule est approvisionné en carburant sans que le contact
du moteur ne soit placé sur arrêt, l'affichage peut ne pas être mis à jour.
*5: Cette distance est calculée sur la base de votre consommation moyenne de carbu-
rant. Par conséquent, la distance effective pouvant être parcourue peut différer de
celle affichée.
Durée de fonction-
nement du système
St o p & Sta r t ( a p rè s
la réinitialisation)
*1
Affiche la durée totale d'arrêt du moteur suite à
l'activation du système Stop & Start depuis la der-
nière réinitialisation du système
*2
Durée de fonction-
nement du système
St o p & Sta r t ( a p rè s
le démarrage)
*1
Affiche la durée d'arrêt du moteur suite à l'activa-
tion du système Stop & Start depuis le démarrage
du moteur
Vitesse moyenne du
véhicule (après la
réinitialisation)Affiche la vitesse moyenne du véhicule depuis la
réinitialisation de l'affichage
*2
Vitesse moyenne du
véhicule (après le
démarrage)Affiche la vitesse moyenne du véhicule depuis le
démarrage du moteur
Temps écoulé (après
la réinitialisation)Affiche le temps écoulé depuis la réinitialisation
de l'affichage
*2
Temps écoulé (après
le démarrage)Affiche le temps écoulé depuis le démarrage du
moteur
Distance (autono-
mie)Affiche l'autonomie avec le carburant restant*4, 5
Distance (après le
démarrage)Affiche la distance de conduite depuis le démar-
rage du véhicule
VideAucun élément
ÉlémentContenu

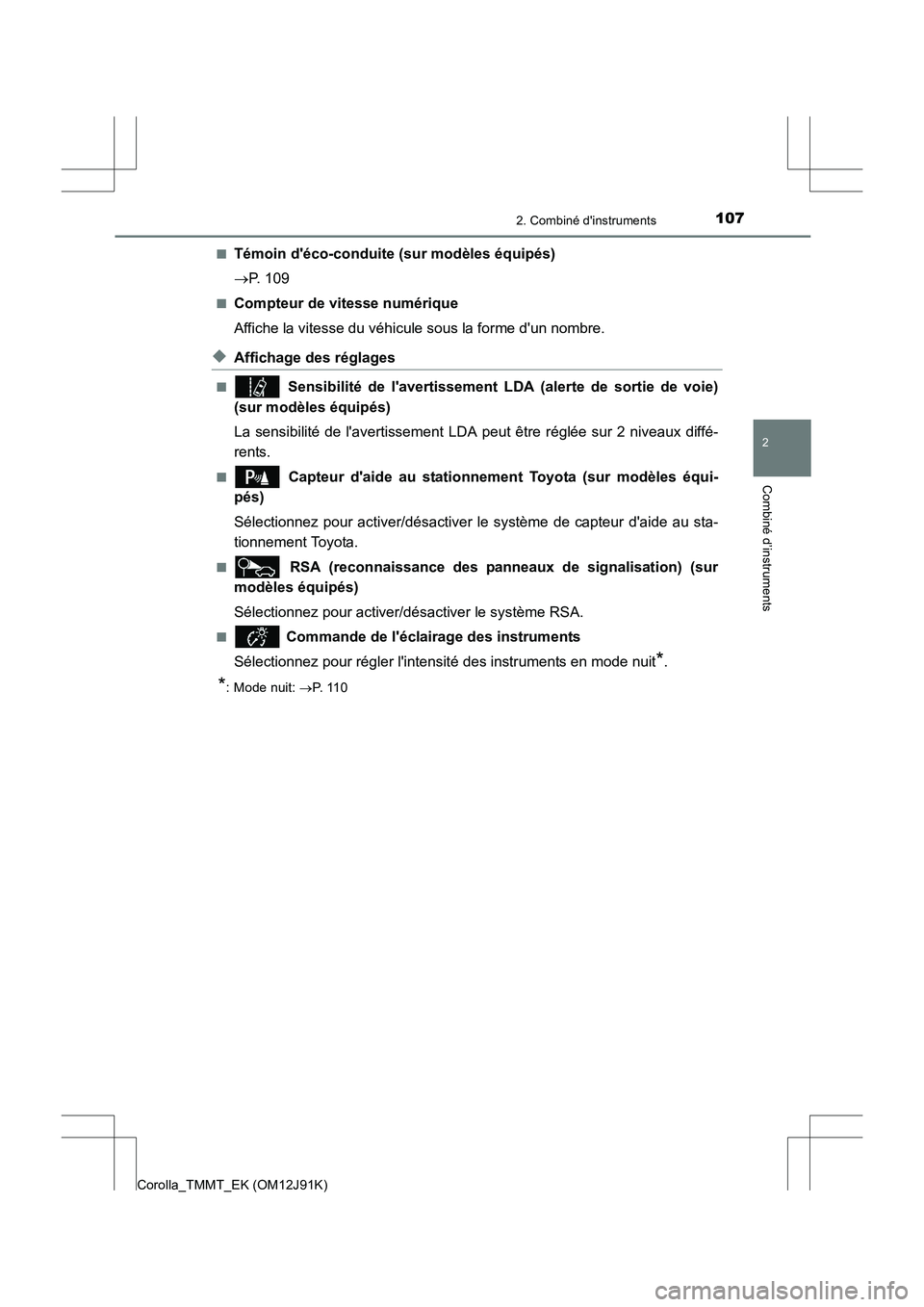

1072. Combiné d'instruments
2
Combiné d’instruments
Corolla_TMMT_EK (OM12J91K)■
Témoin d'éco-conduite (sur modèles équipés)
→
P. 109
■Compteur de vitesse numérique
Affiche la vitesse du véhicule sous la forme d'un nombre.
◆Affichage des réglages
■ Sensibilité de l'avertissement L DA (alerte de sortie de voie)
(sur modèles équipés)
La sensibilité de l'avertissement LDA peut être réglée sur 2 niveaux diffé-
rents.
■ Capteur d'aide au stationnement Toyota (sur modèles équi-
pés)
Sélectionnez pour activer/désactiver le système de capteur d'aide au sta-
tionnement Toyota.
■ RSA (reconnaissance des panneaux de signalisation) (sur
modèles équipés)
Sélectionnez pour activer/désactiver le système RSA.
■ Commande de l'éclairage des instruments
Sélectionnez pour régler l'intensité des instruments en mode nuit
*.
*: Mode nuit: →P. 1 1 0

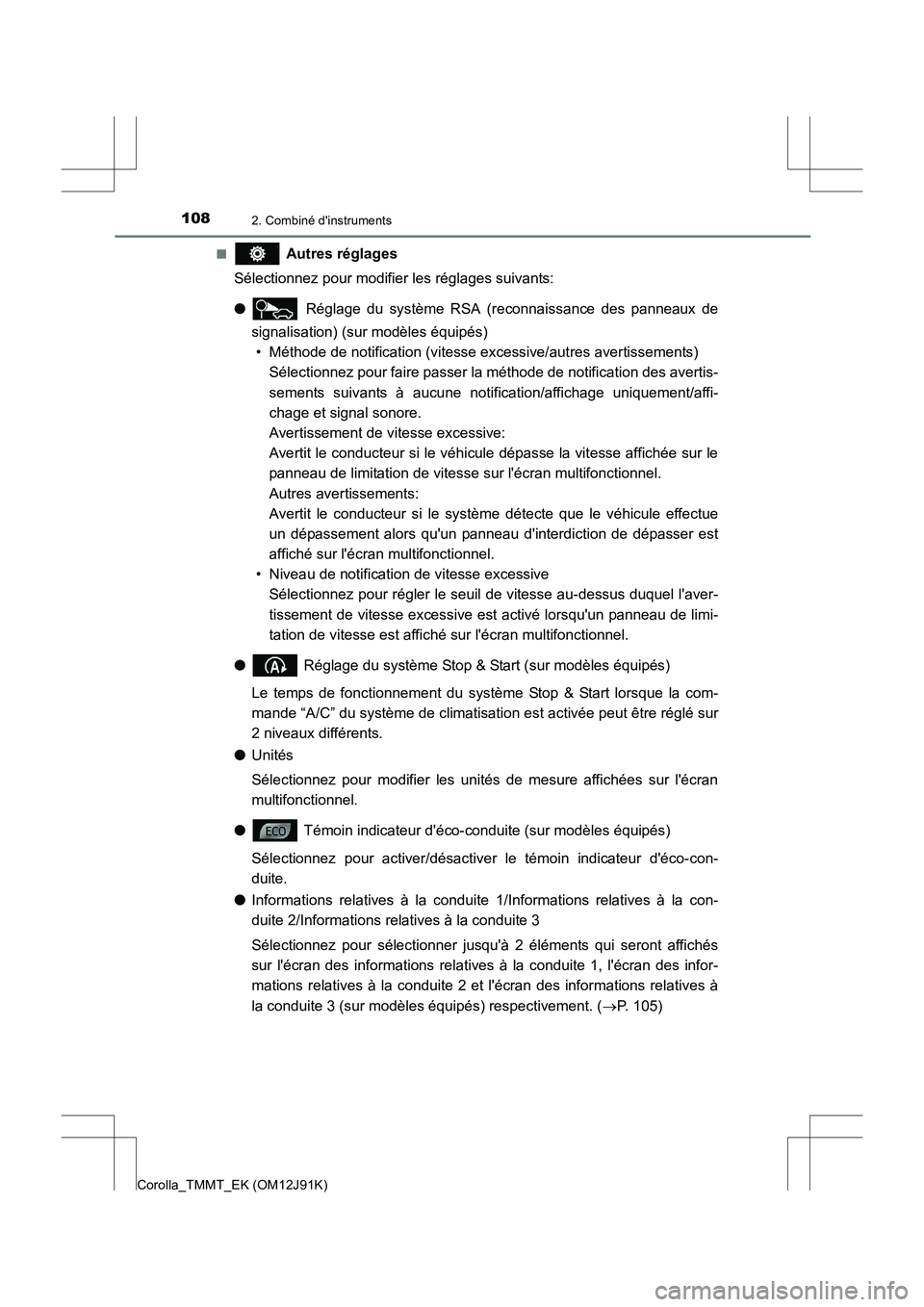

1082. Combiné d'instruments
Corolla_TMMT_EK (OM12J91K)■
Autres réglages
Sélectionnez pour modifier les réglages suivants:
● Réglage du système RSA (reconnaissance des panneaux de
signalisation) (sur modèles équipés) • Méthode de notification (vitesse excessive/autres avertissements) Sélectionnez pour faire passer la méthode de notification des avertis-
sements suivants à aucune notification/affichage uniquement/affi-
chage et signal sonore.
Avertissement de vitesse excessive:
Avertit le conducteur si le véhicule dépasse la vitesse affichée sur le
panneau de limitation de vitesse sur l'écran multifonctionnel.
Autres avertissements:
Avertit le conducteur si le système détecte que le véhicule effectue
un dépassement alors qu'un panneau d'interdiction de dépasser est
affiché sur l'écran multifonctionnel.
• Niveau de notification de vitesse excessive Sélectionnez pour régler le seuil de vitesse au-dessus duquel l'aver-
tissement de vitesse excessive est activé lorsqu'un panneau de limi-
tation de vitesse est affiché sur l'écran multifonctionnel.
● Réglage du système Stop & Start (sur modèles équipés)
Le temps de fonctionnement du système Stop & Start lorsque la com-
mande “A/C” du système de climatisation est activée peut être réglé sur
2 niveaux différents.
● Unités
Sélectionnez pour modifier les unités de mesure affichées sur l'écran
multifonctionnel.
● Témoin indicateur d'éco-conduite (sur modèles équipés)
Sélectionnez pour activer/désactiver le témoin indicateur d'éco-con-
duite.
● Informations relatives à la conduite 1/Informations relatives à la con-
duite 2/Informations relatives à la conduite 3
Sélectionnez pour sélectionner jusqu'à 2 éléments qui seront affichés
sur l'écran des informations relatives à la conduite 1, l'écran des infor-
mations relatives à la conduite 2 et l'écran des informations relatives à
la conduite 3 (sur modèles équipés) respectivement. ( →P. 105)

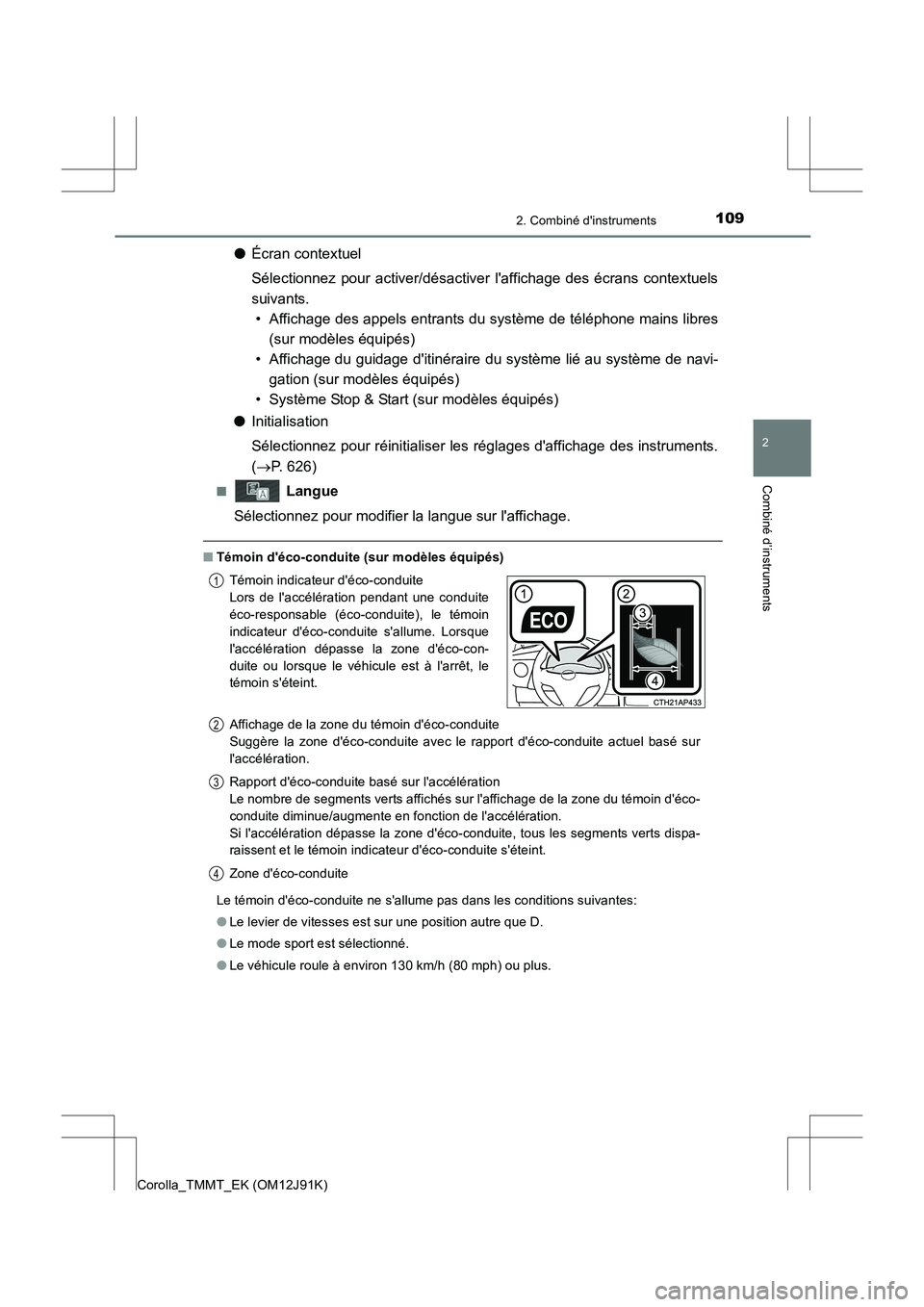

1092. Combiné d'instruments
2
Combiné d’instruments
Corolla_TMMT_EK (OM12J91K)
●Écran contextuel
Sélectionnez pour activer/désactiver l'affichage des écrans contextuels
suivants.
• Affichage des appels entrants du système de téléphone mains libres (sur modèles équipés)
• Affichage du guidage d'itinéraire du système lié au système de navi- gation (sur modèles équipés)
• Système Stop & Start (sur modèles équipés)
● Initialisation
Sélectionnez pour réinitialiser les réglages d'affichage des instruments.
(→ P. 626)
■ Langue
Sélectionnez pour modifier la langue sur l'affichage.
■ Témoin d'éco-conduite (sur modèles équipés)
Le témoin d'éco-conduite ne s'allume pas dans les conditions suivantes:
●Le levier de vitesses est sur une position autre que D.
● Le mode sport est sélectionné.
● Le véhicule roule à environ 130 km/h (80 mph) ou plus. Témoin indicateur d'éco-conduite
Lors de l'accélération pendant une conduite
éco-responsable (éco-conduite), le témoin
indicateur d'éco-conduite s'allume. Lorsque
l'accélération dépasse la zone d'éco-con-
duite ou lorsque le véhicule est à l'arrêt, le
témoin s'éteint.
Affichage de la zone du témoin d'éco-conduite
Suggère la zone d'éco-conduite avec le rapport d'éco-conduite actuel basé sur
l'accélération.
Rapport d'éco-conduite basé sur l'accélération
Le nombre de segments verts affichés sur l'affichage de la zone du témoin d'éco-
conduite diminue/augmente en fonction de l'accélération.
Si l'accélération dépasse la zone d'éco-conduite, tous les segments verts dispa-
raissent et le témoin indicateur d'éco-conduite s'éteint.
Zone d'éco-conduite
1
2
3
4

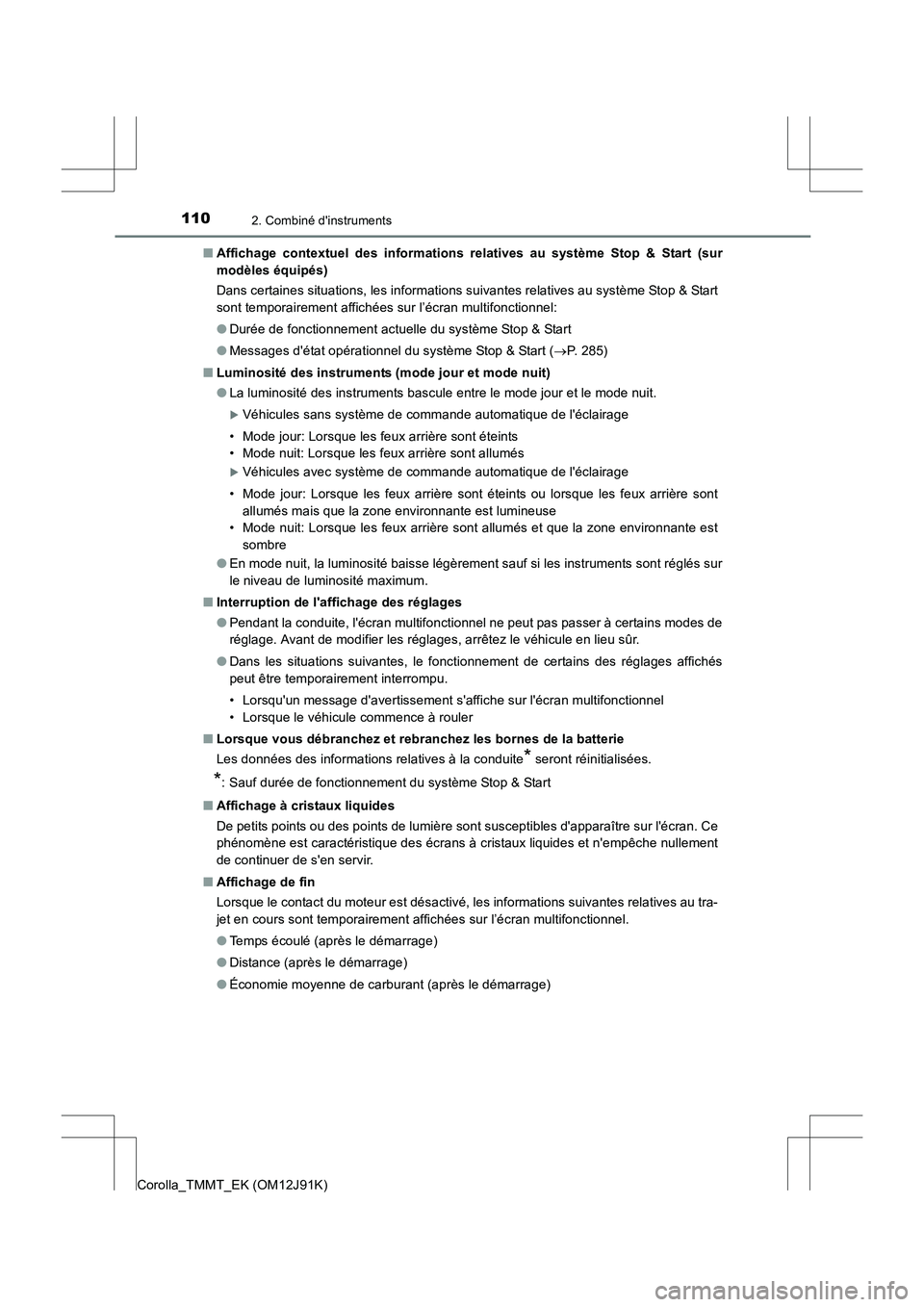

1102. Combiné d'instruments
Corolla_TMMT_EK (OM12J91K)■
Affichage contextuel des informations relatives au système Stop & Start (sur
modèles équipés)
Dans certaines situations, les informations suivantes relatives au système Stop & Start
sont temporairement affichées sur l’écran multifonctionnel:
●Durée de fonctionnement actuelle du système Stop & Start
● Messages d'état opérationnel du système Stop & Start ( →P. 285)
■ Luminosité des instruments (mode jour et mode nuit)
●La luminosité des instruments bascule entre le mode jour et le mode nuit.
XVéhicules sans système de commande automatique de l'éclairage
• Mode jour: Lorsque les feux arrière sont éteints
• Mode nuit: Lorsque les feux arrière sont allumés
XVéhicules avec système de commande automatique de l'éclairage
• Mode jour: Lorsque les feux arrière sont éteints ou lorsque les feux arrière sont allumés mais que la zone environnante est lumineuse
• Mode nuit: Lorsque les feux arrière sont allumés et que la zone environnante est
sombre
● En mode nuit, la luminosité baisse légèrement sauf si les instruments sont réglés sur
le niveau de luminosité maximum.
■ Interruption de l'affichage des réglages
●Pendant la conduite, l'écran multifonctionnel ne peut pas passer à certains modes de
réglage. Avant de modifier les réglages, arrêtez le véhicule en lieu sûr.
● Dans les situations suivantes, le fonctionnement de certains des réglages affichés
peut être temporairement interrompu.
• Lorsqu'un message d'avertissement s'affiche sur l'écran multifonctionnel
• Lorsque le véhicule commence à rouler
■ Lorsque vous débranchez et rebranchez les bornes de la batterie
Les données des informations relatives à la conduite
* seront réinitialisées.
*: Sauf durée de fonctionnement du système Stop & Start
■ Affichage à cristaux liquides
De petits points ou des points de lumière sont susceptibles d'apparaître sur l'écran. Ce
phénomène est caractéristique des écrans à cristaux liquides et n'empêche nullement
de continuer de s'en servir.
■ Affichage de fin
Lorsque le contact du moteur est désactivé, les informations suivantes relatives au tra-
jet en cours sont temporairement affichées sur l’écran multifonctionnel.
●Temps écoulé (après le démarrage)
● Distance (après le démarrage)
● Économie moyenne de carburant (après le démarrage)
