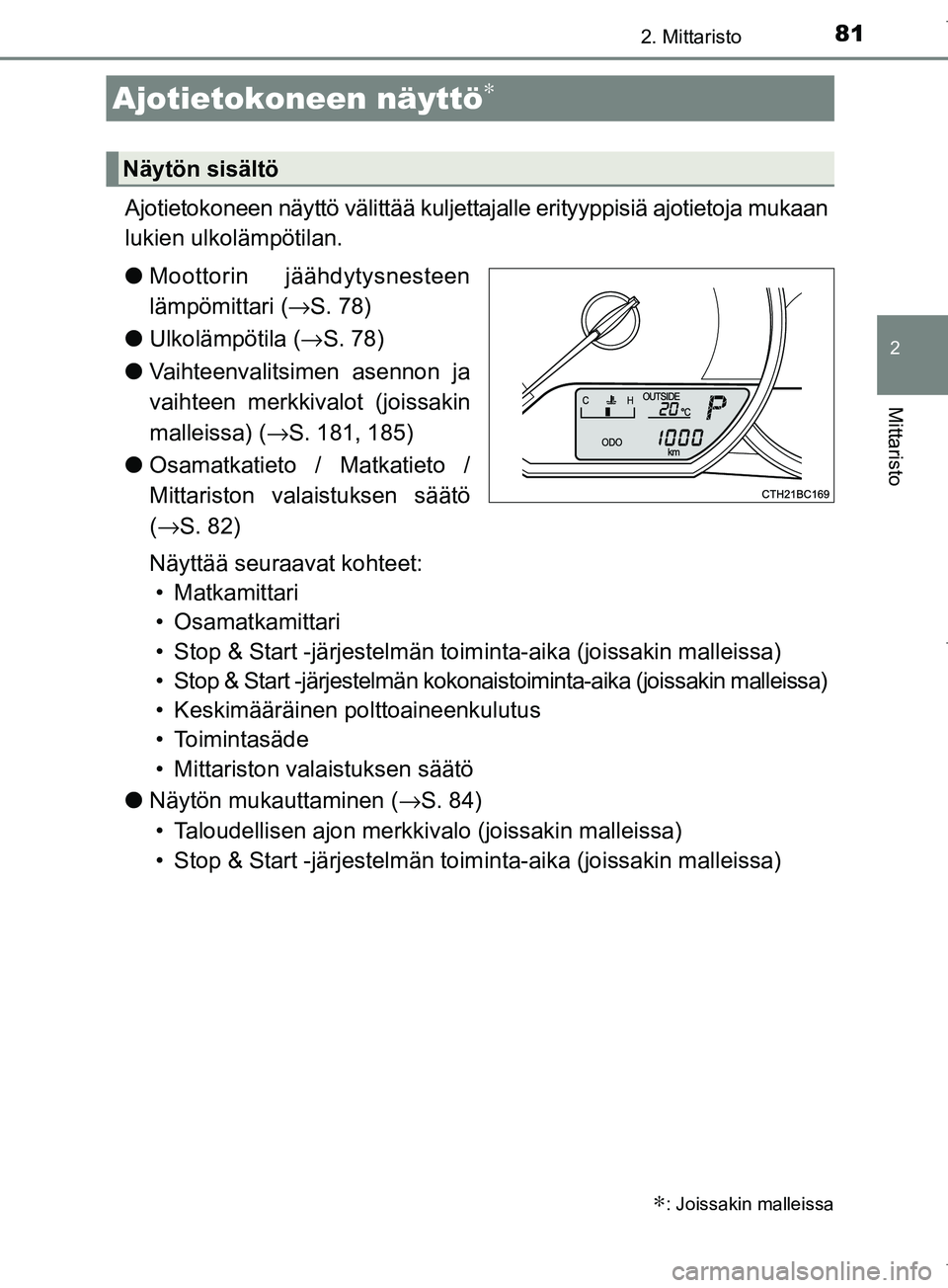

TOYOTA COROLLA 2017 Omistajan Käsikirja (in Finnish)

812. Mittaristo
OM12M02FI
2
Mittaristo
Ajotietokoneen näyttö välittää kuljettajalle erityyppisiä ajotietoja mukaan
lukien ulkolämpötilan.
lMoottorin jäähdytysnesteen
lämpömittari ( →S. 78)
l Ulkolämpötila ( →S. 78)
l Vaihteenvalitsimen asennon ja
vaihteen merkkivalot (joissakin
malleissa) ( →S. 181, 185)
l Osamatkatieto / Matkatieto /
Mittariston valaistuksen säätö
( → S. 82)
Näyttää seuraavat kohteet: • Matkamittari
• Osamatkamittari
• Stop & Start -järjestelmän toim inta-aika (joissakin malleissa)
• Stop & Start -järjestelmän kokonaistoiminta-aika (joissakin malleissa)
• Keskimääräinen po lttoaineenkulutus
• Toimintasäde
• Mittariston valaistuksen säätö
l Näytön mukauttaminen ( →S. 84)
• Taloudellisen ajon merkkiva lo (joissakin malleissa)
• Stop & Start -järjestelmän toim inta-aika (joissakin malleissa)
Ajotietokoneen näyttö∗
∗: Joissakin malleissa
Näytön sisältö
OM12M02FI.book Page 81 Friday, January 27, 2017 1:25 PM

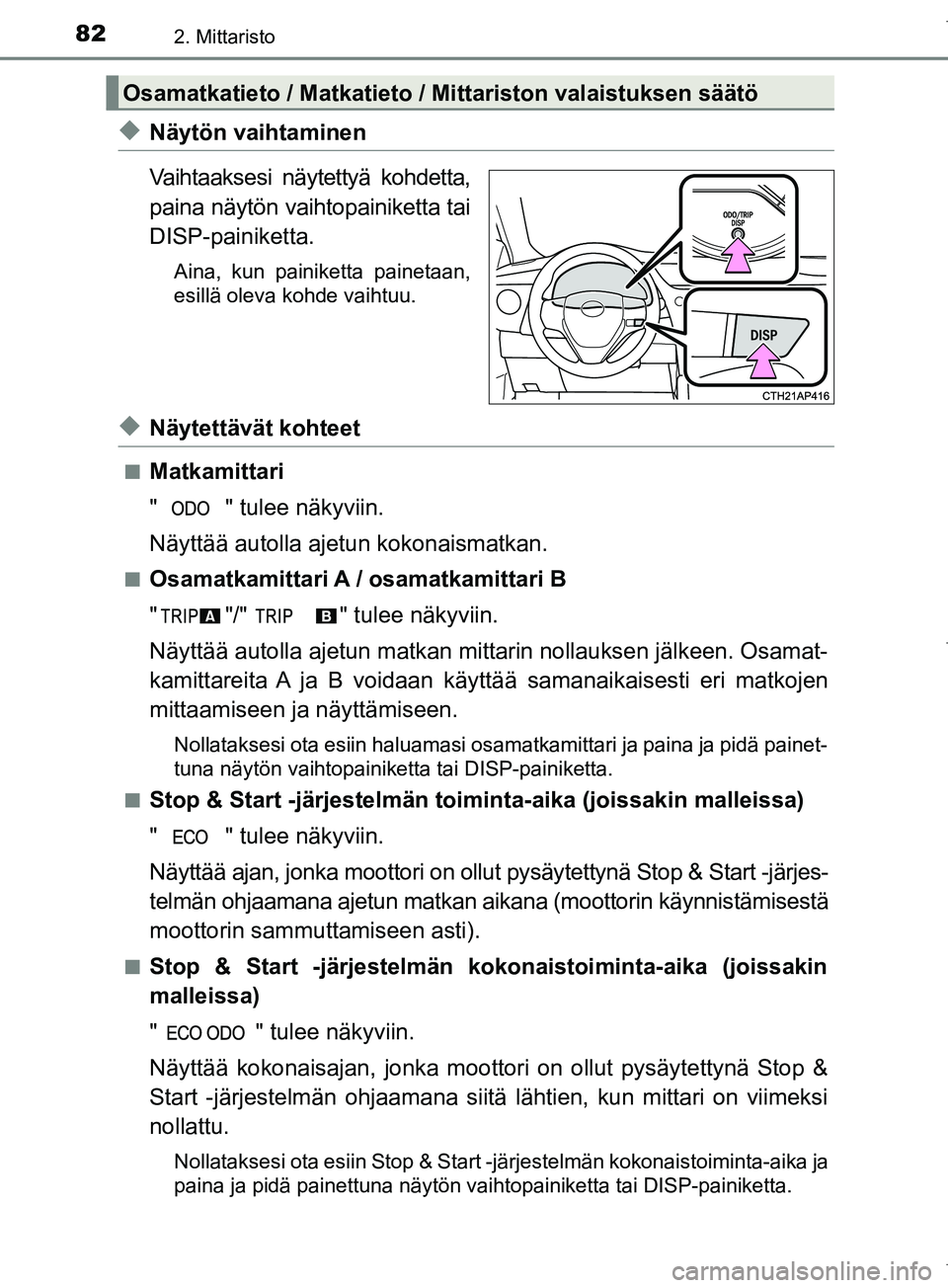

822. Mittaristo
OM12M02FI
uNäytön vaihtaminen
Vaihtaaksesi näytettyä kohdetta,
paina näytön vaihtopainiketta tai
DISP-painiketta.
Aina, kun painiketta painetaan,
esillä oleva kohde vaihtuu.
uNäytettävät kohteet
nMatkamittari
" " tulee näkyviin.
Näyttää autolla ajetun kokonaismatkan.
nOsamatkamittari A / osamatkamittari B
" "/" " tulee näkyviin.
Näyttää autolla ajetun matkan mittarin nollauksen jälkeen. Osamat-
kamittareita A ja B voidaan käyt tää samanaikaisesti eri matkojen
mittaamiseen ja näyttämiseen.
Nollataksesi ota esiin haluamasi osamatkamittari ja paina ja pidä painet-
tuna näytön vaihtopainiketta tai DISP-painiketta.
n
Stop & Start -järjestelmän toiminta-aika (joissakin malleissa)
" " tulee näkyviin.
Näyttää ajan, jonka moottori on ollut pysäytettynä Stop & Start -järjes-
telmän ohjaamana ajetun matkan aikana (moottorin käynnistämisestä
moottorin sammuttamiseen asti).
nStop & Start -järjestelmän kokonaistoiminta-aika (joissakin
malleissa)
" " tulee näkyviin.
Näyttää kokonaisajan, jonka moottori on ollut pysäytettynä Stop &
Start -järjestelmän ohjaamana siitä lähtien, kun mittari on viimeksi
nollattu.
Nollataksesi ota esiin Stop & Start -järjestelmän kokonaistoiminta-aika ja
paina ja pidä painettuna näytön vaihtopainiketta tai DISP-painiketta.
Osamatkatieto / Matkatieto / Mittariston valaistuksen säätö
OM12M02FI.book Page 82 Fri day, January 27, 2017 1:25 PM

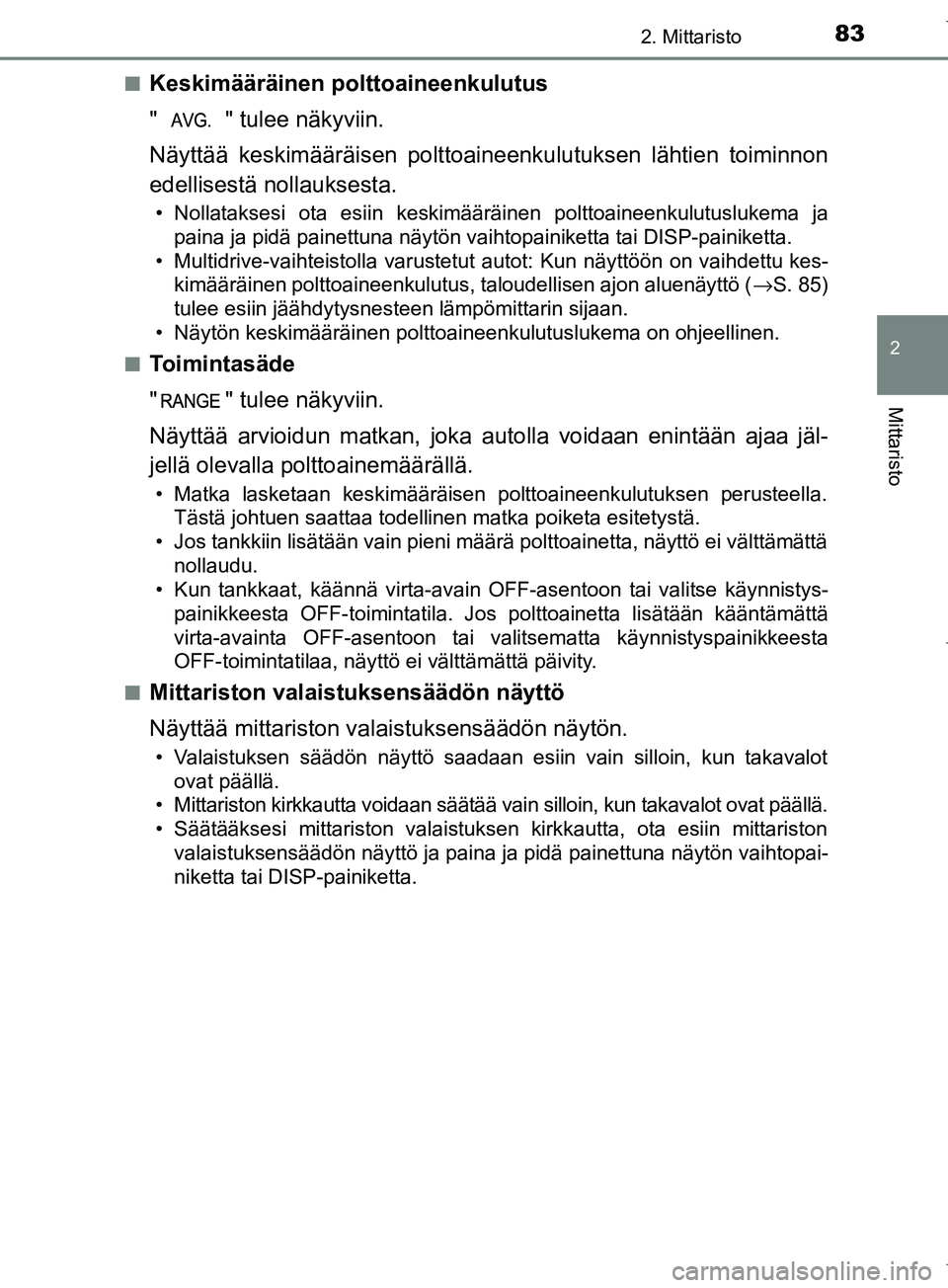

832. Mittaristo
OM12M02FI
2
Mittaristo
nKeskimääräinen polttoaineenkulutus
" " tulee näkyviin.
Näyttää keskimääräisen polttoaineenkulutuksen lähtien toiminnon
edellisestä nollauksesta.
• Nollataksesi ota esiin keskimääräinen polttoaineenkulutuslukema ja paina ja pidä painettuna näytön vaihtopainiketta tai DISP-painiketta.
• Multidrive-vaihteistolla varustetut autot: Kun näyttöön on vaihdettu kes- kimääräinen polttoaineenkulutus, taloudellisen ajon aluenäyttö ( →S. 85)
tulee esiin jäähdytysnesteen lämpömittarin sijaan.
• Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
n
Toimintasäde
" " tulee näkyviin.
Näyttää arvioidun matkan, joka autolla voidaan enintään ajaa jäl-
jellä olevalla polttoainemäärällä.
• Matka lasketaan keskimääräisen polttoaineenkulutuksen perusteella. Tästä johtuen saattaa todellinen matka poiketa esitetystä.
• Jos tankkiin lisätään vain pieni määrä polttoainetta, näyttö ei välttämättä
nollaudu.
• Kun tankkaat, käännä virta-avain OFF-asentoon tai valitse käynnistys- painikkeesta OFF-toimintatila. Jos polttoainetta lisätään kääntämättä
virta-avainta OFF-asentoon tai valitsematta käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei välttämättä päivity.
n
Mittariston valaistuksensäädön näyttö
Näyttää mittariston va laistuksensäädön näytön.
• Valaistuksen säädön näyttö saadaan esiin vain silloin, kun\
takavalot
ovat päällä.
• Mittariston kirkkautta vo idaan säätää vain silloin, kun takavalot ovat päällä.
• Säätääksesi mittariston valaistuksen kirkkautta, ota esiin mittariston
valaistuksensäädön näyttö ja paina ja pidä painettuna näytön vaihtopai-
niketta tai DISP-painiketta.
OM12M02FI.book Page 83 Fri day, January 27, 2017 1:25 PM

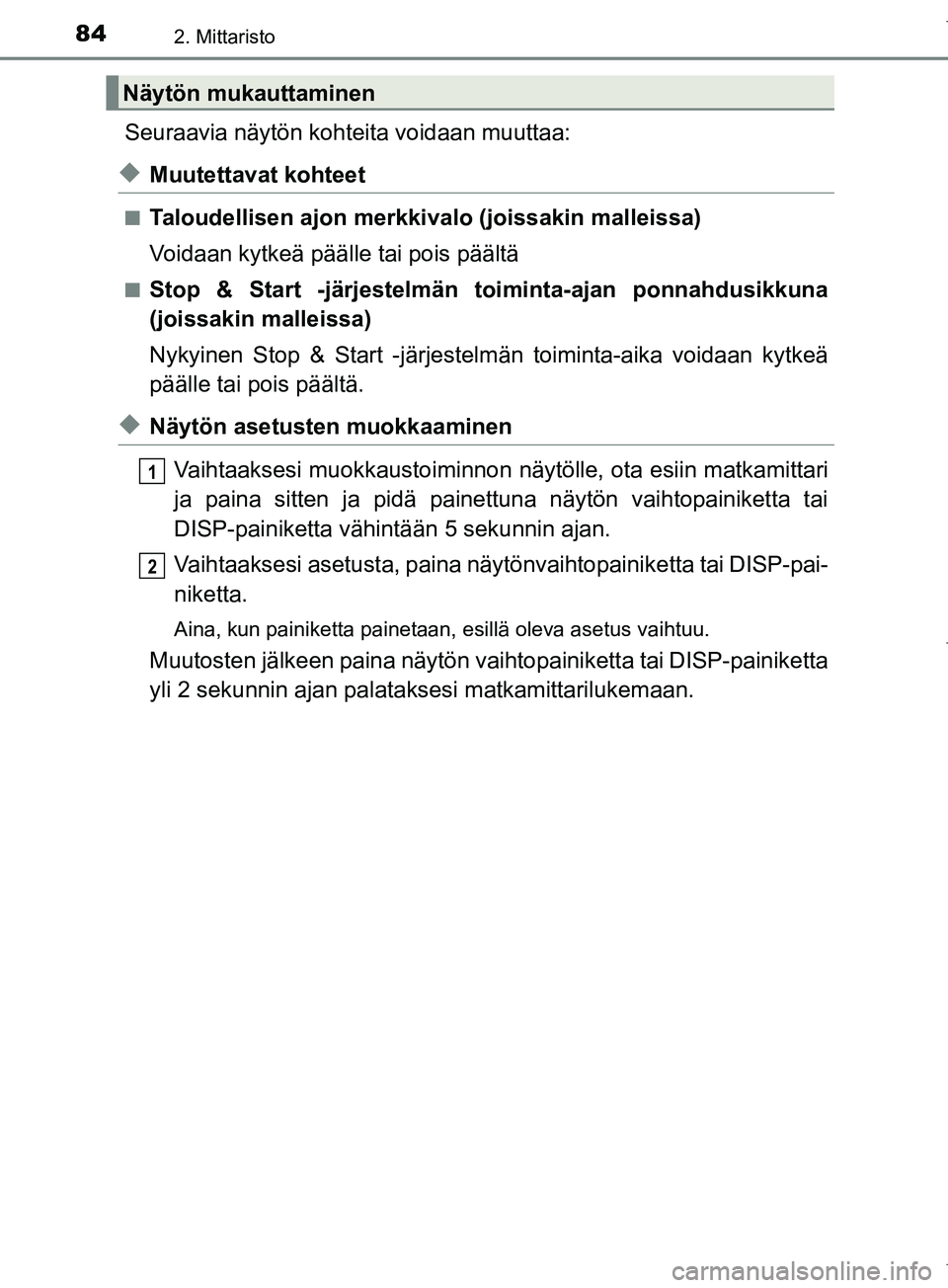

842. Mittaristo
OM12M02FI
Seuraavia näytön kohteita voidaan muuttaa:
uMuutettavat kohteet
nTaloudellisen ajon merkkivalo (joissakin malleissa)
Voidaan kytkeä pää lle tai pois päältä
nStop & Start -järjestelmän toiminta-ajan ponnahdusikkuna
(joissakin malleissa)
Nykyinen Stop & Start -järjestel män toiminta-aika voidaan kytkeä
päälle tai pois päältä.
uNäytön asetusten muokkaaminen
Vaihtaaksesi muokkaustoiminnon näytölle, ota esiin matkamittari
ja paina sitten ja pidä painettuna näytön vaihtopainiketta tai
DISP-painiketta vähintään 5 sekunnin ajan.
Vaihtaaksesi asetusta, paina näytönvaihtopainiketta tai DISP-pai-
niketta.
Aina, kun painiketta painetaan, esillä oleva asetus vaihtuu.
Muutosten jälkeen paina näytön vaihtopainiketta tai DISP-painiketta
yli 2 sekunnin ajan palataksesi matkamittarilukemaan.
Näytön mukauttaminen
1
2
OM12M02FI.book Page 84 Fri day, January 27, 2017 1:25 PM

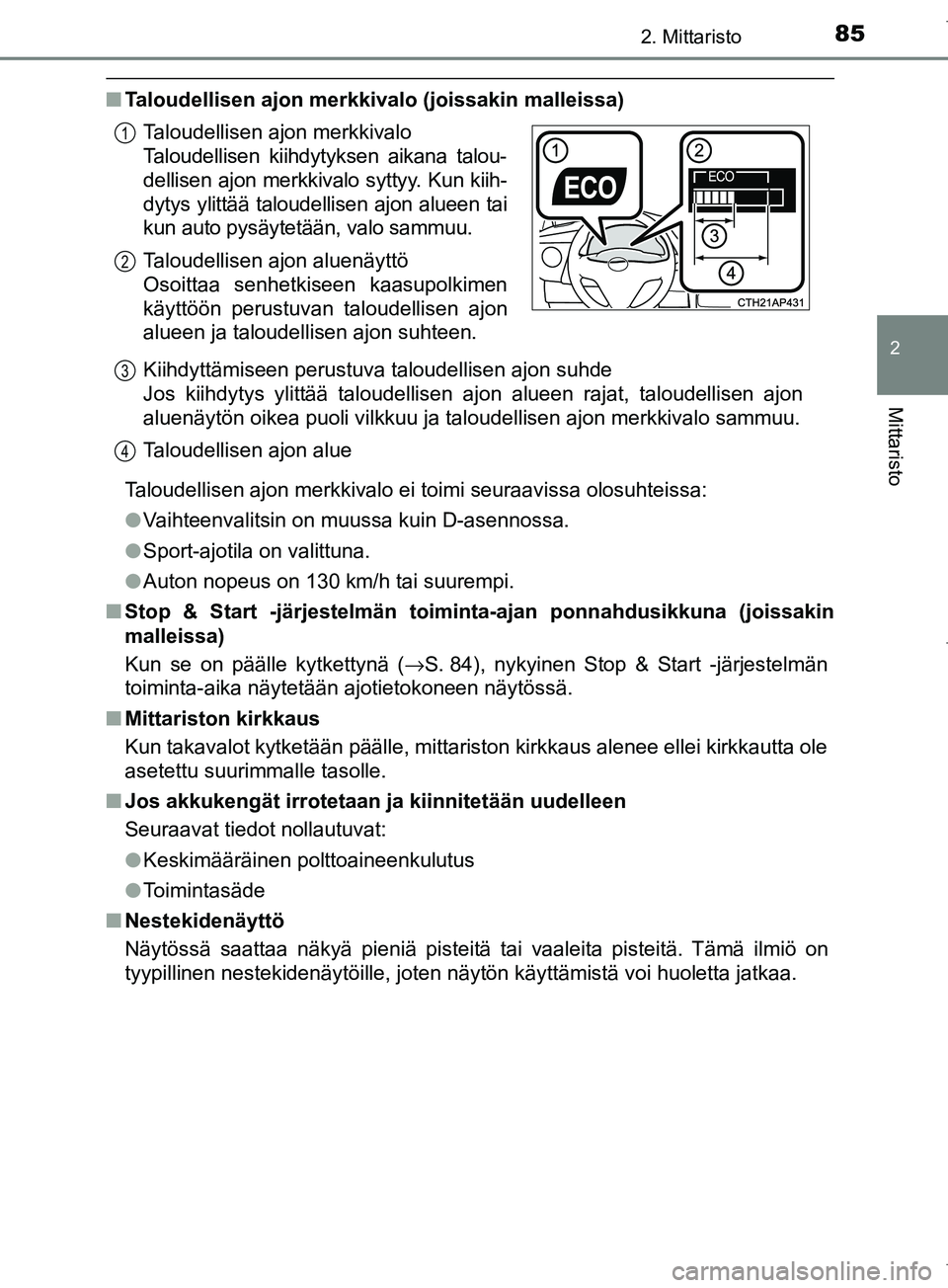

852. Mittaristo
OM12M02FI
2
Mittaristo
nTaloudellisen ajon merkkivalo (joissakin malleissa)
Taloudellisen ajon merkkivalo ei toimi seuraavissa olosuhteissa:
lVaihteenvalitsin on muussa kuin D-asennossa.
l Sport-ajotila on valittuna.
l Auton nopeus on 130 km/h tai suurempi.
n Stop & Start -järjestelmän toiminta-ajan ponnahdusikkuna (joissakin
malleissa)
Kun se on päälle kytkettynä ( →S. 84), nykyinen Stop & Start -järjestelmän
toiminta-aika näytetään ajotietokoneen näytössä.
n Mittariston kirkkaus
Kun takavalot kytketään päälle, mittariston kirkkaus alenee ellei kirkkautta ole
asetettu suurimmalle tasolle.
n Jos akkukengät irrotetaan ja kiinnitetään uudelleen
Seuraavat tiedot nollautuvat:
l Keskimääräinen polttoaineenkulutus
l Toimintasäde
n Nestekidenäyttö
Näytössä saattaa näkyä pieniä pisteitä tai vaaleita pisteitä. Tämä ilmiö on
tyypillinen nestekidenäytöille, joten näytön käyttämis\
tä voi huoletta jatkaa.Taloudellisen ajon merkkivalo
Taloudellisen kiihdytyksen aikana talou-
dellisen ajon merkkivalo syttyy. Kun kiih-
dytys ylittää taloudellisen ajon alueen tai
kun auto pysäytetään, valo sammuu.
Taloudellisen ajon aluenäyttö
Osoittaa senhetkiseen kaasupolkimen
käyttöön perustuvan taloudellisen ajon
alueen ja taloudellisen ajon suhteen.
Kiihdyttämiseen perustuva taloudellisen ajon suhde
Jos kiihdytys ylittää taloudellisen ajon alueen rajat, taloudellisen ajon
aluenäytön oikea puoli vilkkuu ja taloudellisen ajon merkkivalo sammuu.
Taloudellisen ajon alue
1
2
3
4
OM12M02FI.book Page 85 Fri
day, January 27, 2017 1:25 PM

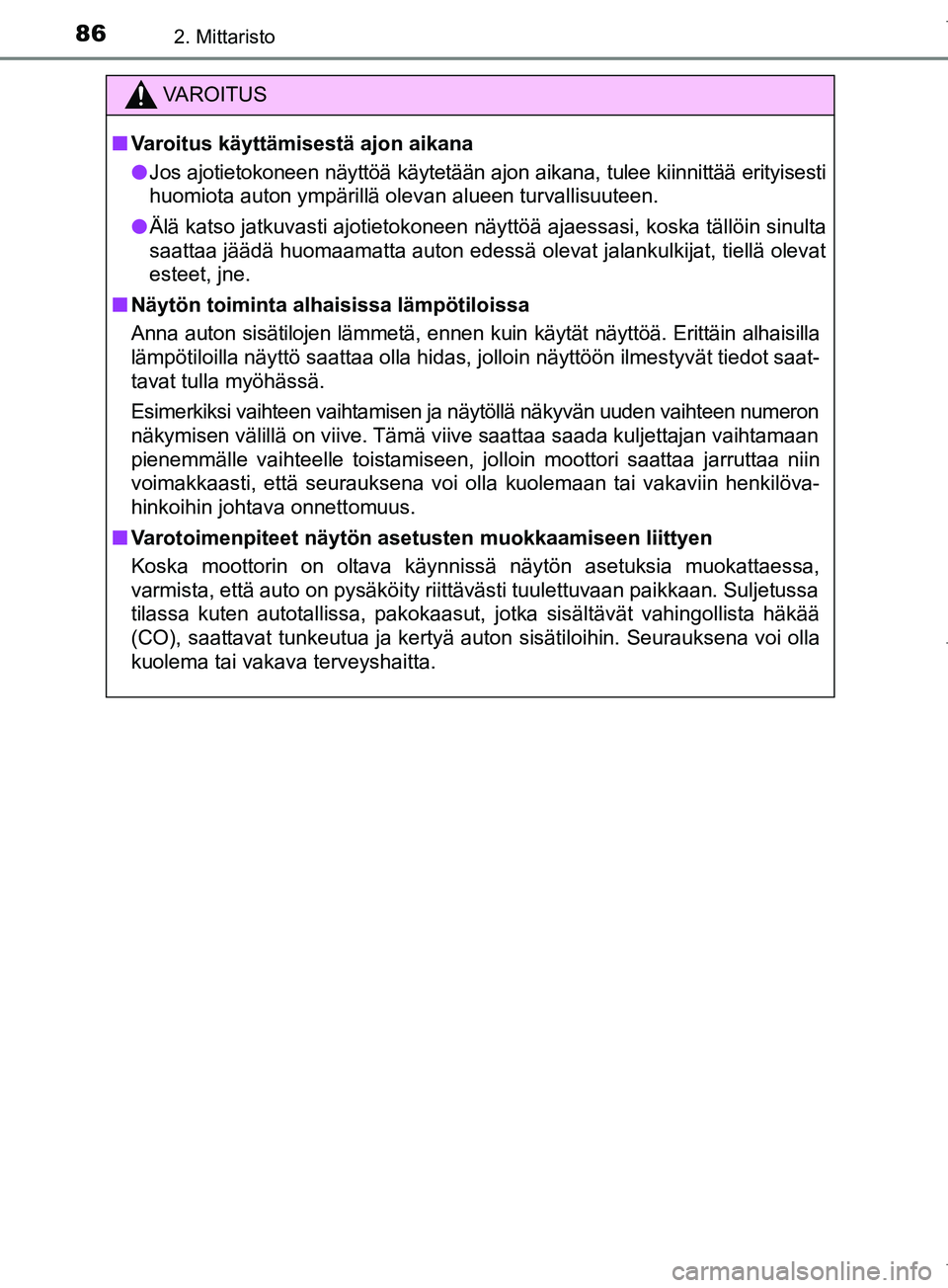

862. Mittaristo
OM12M02FI
VAROITUS
n Varoitus käyttämisestä ajon aikana
l Jos ajotietokoneen näyttöä käytetään ajon aikana, tulee kiinnittää erityisesti
huomiota auton ympärillä olevan alueen turvallisuuteen.
l Älä katso jatkuvasti ajotietokoneen näyttöä ajaessasi, koska tällöin sinulta
saattaa jäädä huomaamatta auton edessä olevat jalankulkijat, tiellä olevat
esteet, jne.
n Näytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät näyttöä. Erittäin alhaisilla
lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät tiedot saat-
tavat tulla myöhässä.
Esimerkiksi vaihteen vaihtamisen ja näytöllä näkyvän uuden vaihteen numeron
näkymisen välillä on viive. Tämä viive saattaa saada kuljettajan vaihtamaan
pienemmälle vaihteelle toistamiseen, jolloin moottori saattaa jarruttaa niin
voimakkaasti, että seurauksena voi olla kuolemaan tai vakaviin henkilöva-
hinkoihin johtava onnettomuus.
n Varotoimenpiteet näytön asetusten muokkaamiseen liittyen
Koska moottorin on oltava käynnissä näytön asetuksia muokattaessa,
varmista, että auto on pysäköity riittävästi tuulettuvaan paikkaan. Suljetussa
tilassa kuten autotallissa, pakokaasut, jotka sisältävät vahingollista häkää
(CO), saattavat tunkeutua ja kertyä auton sisätiloihin. Seurauksena voi olla
kuolema tai vakava terveyshaitta.
OM12M02FI.book Page 86 Fri day, January 27, 2017 1:25 PM

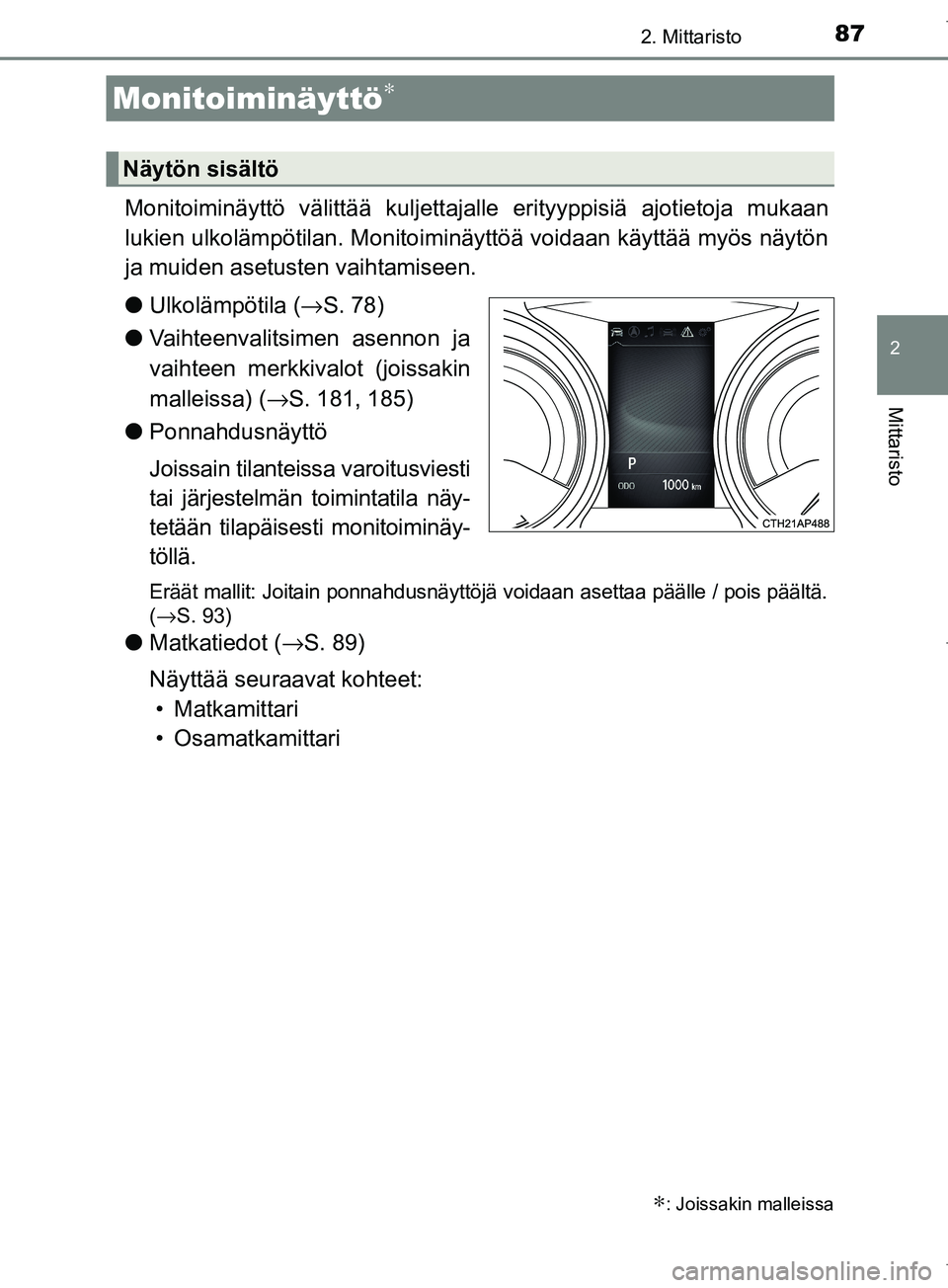

872. Mittaristo
OM12M02FI
2
Mittaristo
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja mukaan
lukien ulkolämpötilan. Monitoiminäyttöä voidaan käyttää myös näytön
ja muiden asetusten vaihtamiseen.
lUlkolämpötila ( →S. 78)
l Vaihteenvalitsimen asennon ja
vaihteen merkkivalot (joissakin
malleissa) ( →S. 181, 185)
l Ponnahdusnäyttö
Joissain tilanteissa varoitusviesti
tai järjestelmän toimintatila näy-
tetään tilapäisesti monitoiminäy-
töllä.
Eräät mallit: Joitain ponnahdusnäyttöjä voidaan asettaa päälle / pois päältä.
( →S. 93)
l Matkatiedot ( →S. 89)
Näyttää seuraavat kohteet: • Matkamittari
• Osamatkamittari
Monitoiminäyttö∗
∗: Joissakin malleissa
Näytön sisältö
OM12M02FI.book Page 87 Fri day, January 27, 2017 1:25 PM

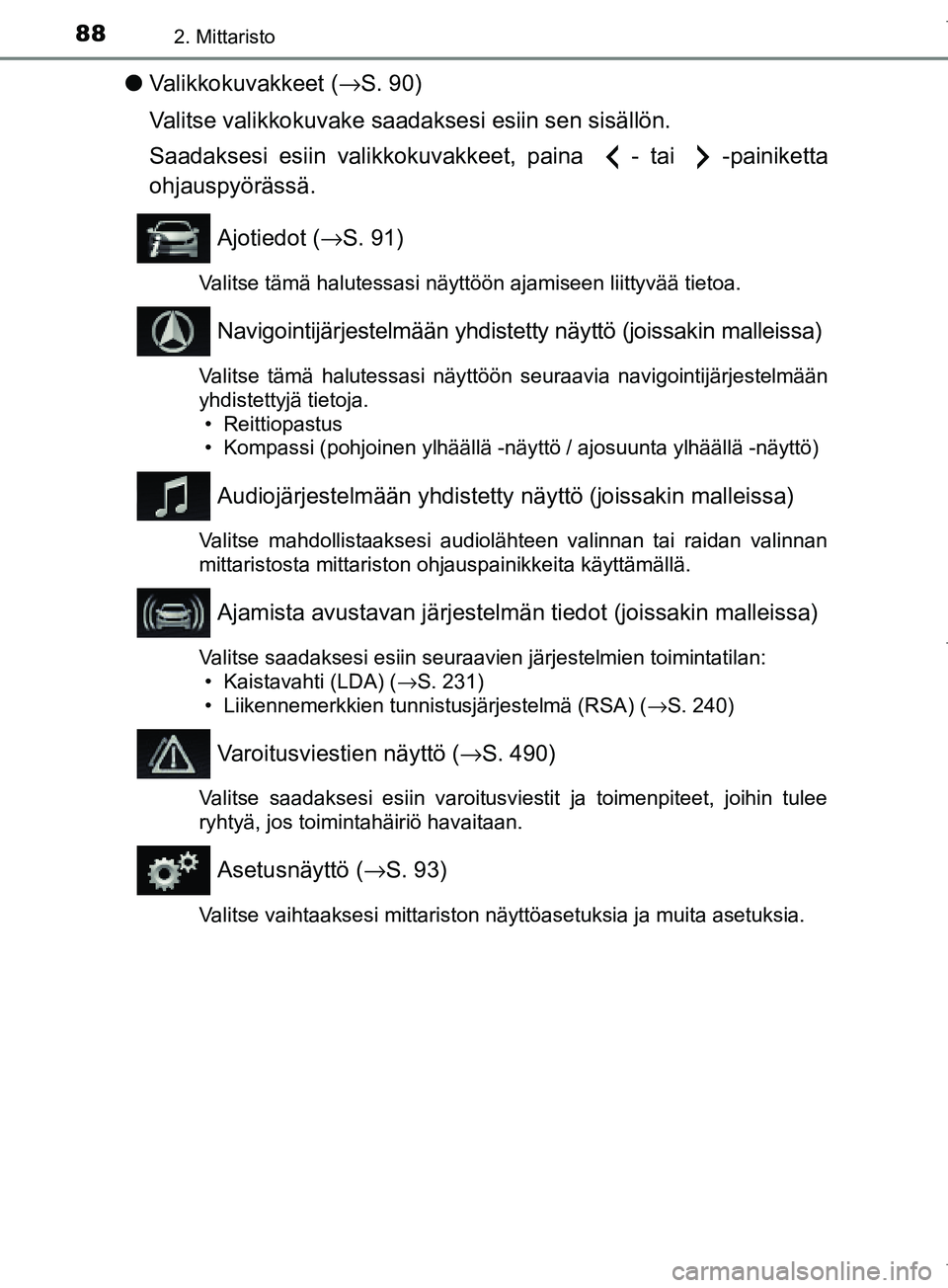

882. Mittaristo
OM12M02FI
lValikkokuvakkeet ( →S. 90)
Valitse valikkokuvake saadaksesi esiin sen sisällön.
Saadaksesi esiin valikkokuvakkeet, paina - tai -painiketta
ohjauspyörässä.
Ajotiedot ( →S. 91)
Valitse tämä halutessasi näyttöön ajamiseen liittyvää\
tietoa.
Navigointijärjestelmään yhdistetty näyttö (joissakin malleissa)
Valitse tämä halutessasi näyttöön seuraavia navigointijärjestelmään
yhdistettyjä tietoja.
• Reittiopastus
• Kompassi (pohjoinen ylhäällä -näyttö / ajosuunta ylhää\
llä -näyttö)
Audiojärjestelmään yhdistetty näyttö (joissakin malleissa)
Valitse mahdollistaaksesi audiolähteen valinnan tai raidan valinnan
mittaristosta mittariston ohjauspainikkeita käyttämällä.
Ajamista avustavan järjestelmän tiedot (joissakin malleissa)
Valitse saadaksesi esiin seuraavien järjestelmien toimintatilan:
• Kaistavahti (LDA) ( →S. 231)
• Liikennemerkkien tunnistusjärjestelmä (RSA) ( →S. 240)
Varoitusviestien näyttö (→S. 490)
Valitse saadaksesi esiin varoitusviestit ja toimenpiteet, joihin tulee
ryhtyä, jos toimintahäiriö havaitaan.
Asetusnäyttö ( →S. 93)
Valitse vaihtaaksesi mittariston näyttöasetuksia ja muita asetuksia.
OM12M02FI.book Page 88 Fri day, January 27, 2017 1:25 PM

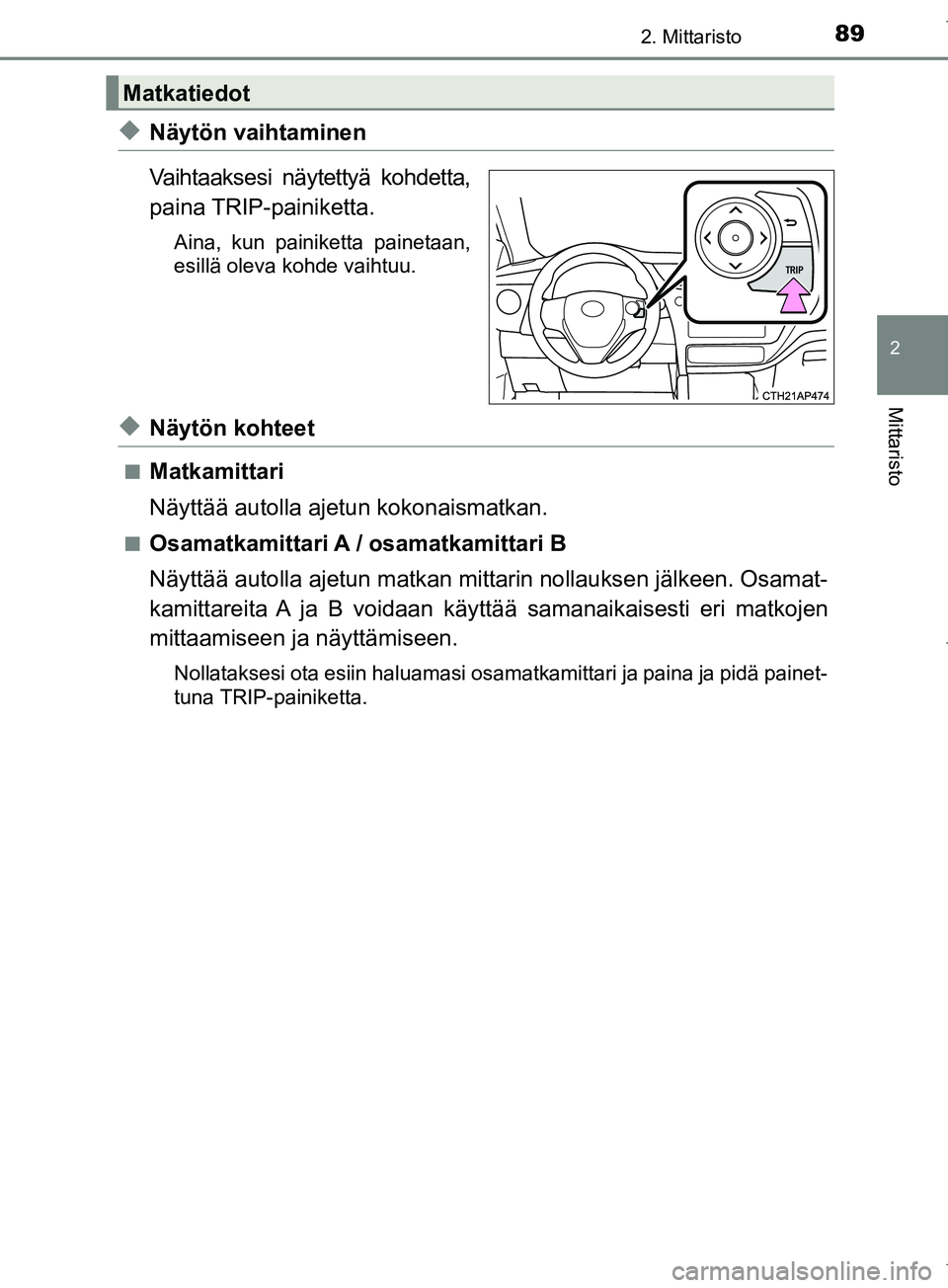

892. Mittaristo
OM12M02FI
2
Mittaristo
uNäytön vaihtaminen
Vaihtaaksesi näytettyä kohdetta,
paina TRIP-painiketta.
Aina, kun painiketta painetaan,
esillä oleva kohde vaihtuu.
uNäytön kohteet
nMatkamittari
Näyttää autolla ajetun kokonaismatkan.
nOsamatkamittari A / osamatkamittari B
Näyttää autolla ajetun matkan mittarin nollauksen jälkeen. Osamat-
kamittareita A ja B voidaan käyt tää samanaikaisesti eri matkojen
mittaamiseen ja näyttämiseen.
Nollataksesi ota esiin haluamasi osamatkamittari ja paina ja pidä painet-
tuna TRIP-painiketta.
Matkatiedot
OM12M02FI.book Page 89 Fri day, January 27, 2017 1:25 PM

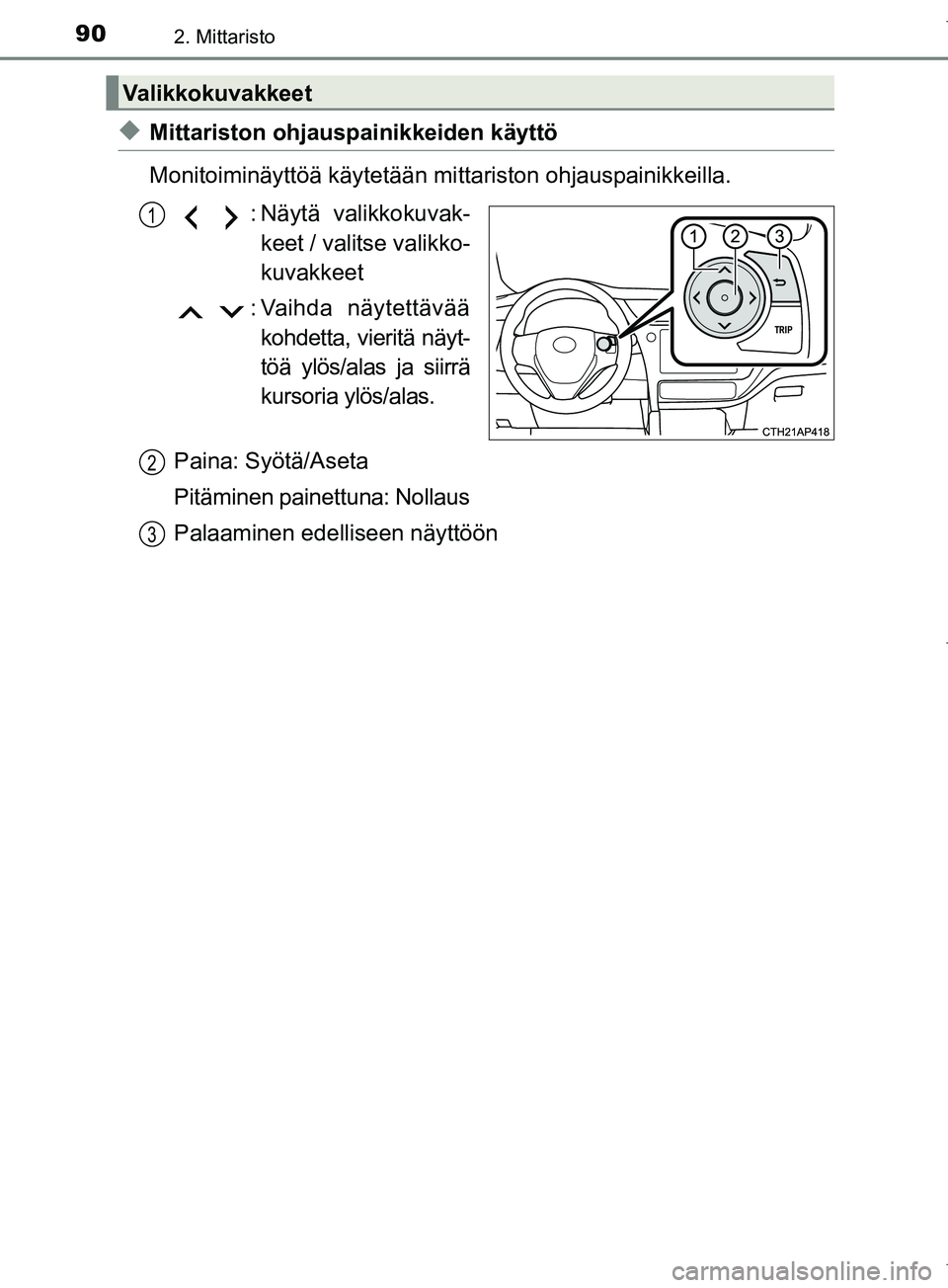

902. Mittaristo
OM12M02FI
uMittariston ohjauspainikkeiden käyttö
Monitoiminäyttöä käytetään mittariston ohjauspainikkeilla.: Näytä valikkokuvak-keet / valitse valikko-
kuvakkeet
: Vaihda näytettävää kohdetta, vieritä näyt-
töä ylös/alas ja siirrä
kursoria ylös/alas.
Paina: Syötä/Aseta
Pitäminen painettuna: Nollaus
Palaaminen edelliseen näyttöön
Valikkokuvakkeet
1
2
3
OM12M02FI.book Page 90 Fri day, January 27, 2017 1:25 PM
