2294-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
Le système de sécurité de pré-collision est équipé d'un ordinateur
sophistiqué qui enregistre certaines données, telles que:• État de l'accélérateur
• État du frein
• Vitesse du véhicule
• État du fonctionnement des fonctions du système de sécurité de
pré-collision
• Informations (comme la distance et la vitesse relative entre votre véhicule et celui qui le précède ou autres objets)
• Image provenant du capteur de caméra (disponible uniquement lorsque la fonction de freinage de pré-collision était en cours d'utili-
sation) Le système de sécurité de pré-collision n'enregistre pas les
conversations ou autres sons et n'enregistre aucune image de
l'intérieur du véhicule.
● Utilisation des données
Toyota peut utiliser les données enregistrées dans ce calculateur
pour diagnostiquer les dysfonctionnements, faire de la recherche-
développement et améliorer la qualité de ses produits.
Toyota ne divulguera aucune donnée enregistrée à une tierce par-
tie, sauf:
• Avec le consentement du propriétaire du véhicule ou de son locataire, si le véhicule est loué
• En réponse à une requête officielle de la police, d'un tribunal ou d'un organisme public
• Pour l'utilisation par Toyota dans un procès
• À des fins de recherche lorsque les données ne sont pas liées à
un véhicule ou un propriétaire de véhicule en particulier
● Les informations d'images enregistrées peuvent être effacées au
moyen d'un dispositif spécialisé.
La fonction d'enregistrement des informations d'images peut être
désactivée. Toutefois, si la fonction est désactivée, les données
correspondant à la période de fonctionnement du système de sécu-
rité de pré-collision ne sont pas disponibles.
Enregistrement des données du véhicule

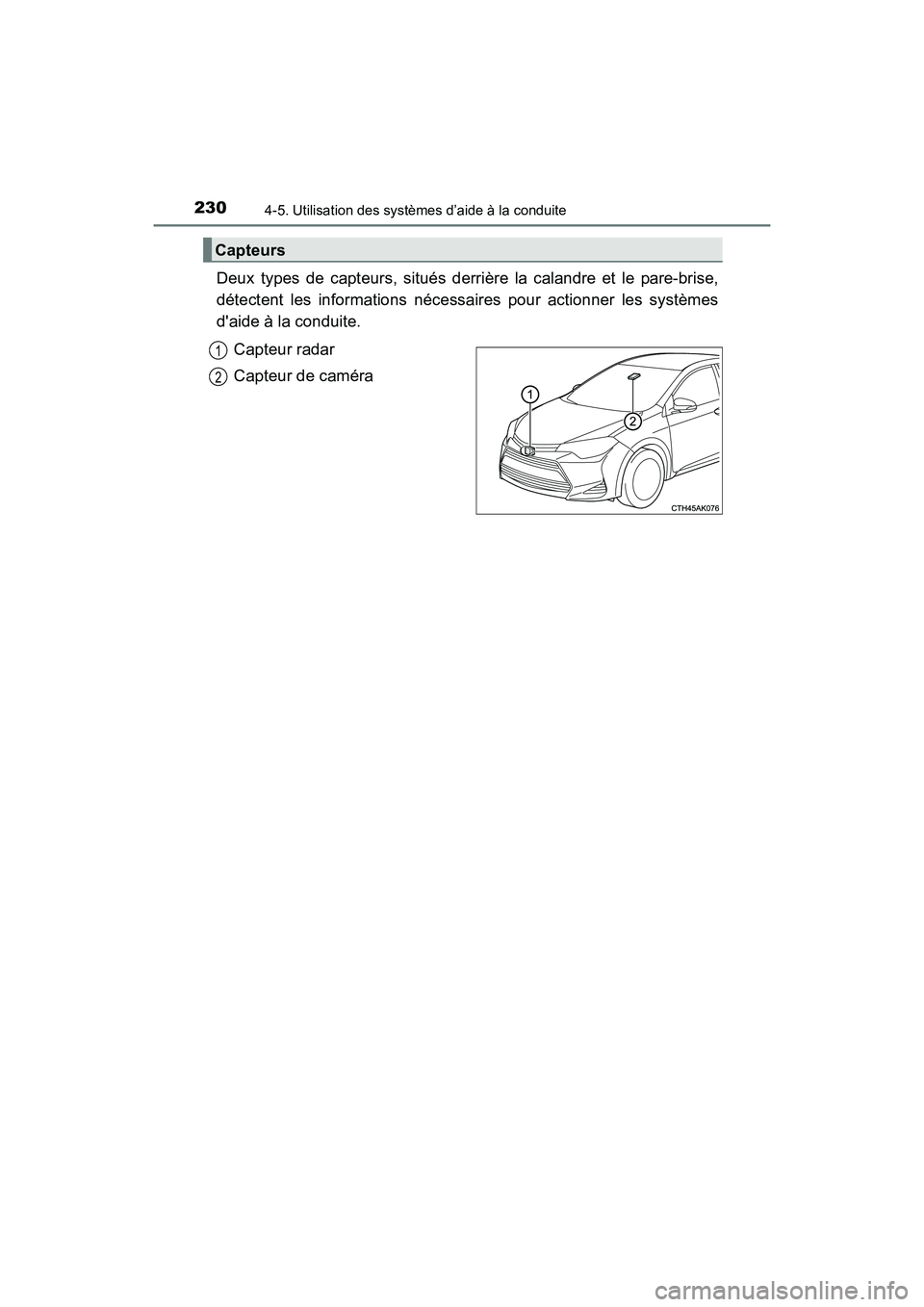

2304-5. Utilisation des systèmes d’aide à la conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
Deux types de capteurs, situés derrière la calandre et le pare-brise,
détectent les informations nécessaires pour actionner les systèmes
d'aide à la conduite.Capteur radar
Capteur de caméra
Capteurs
1
2

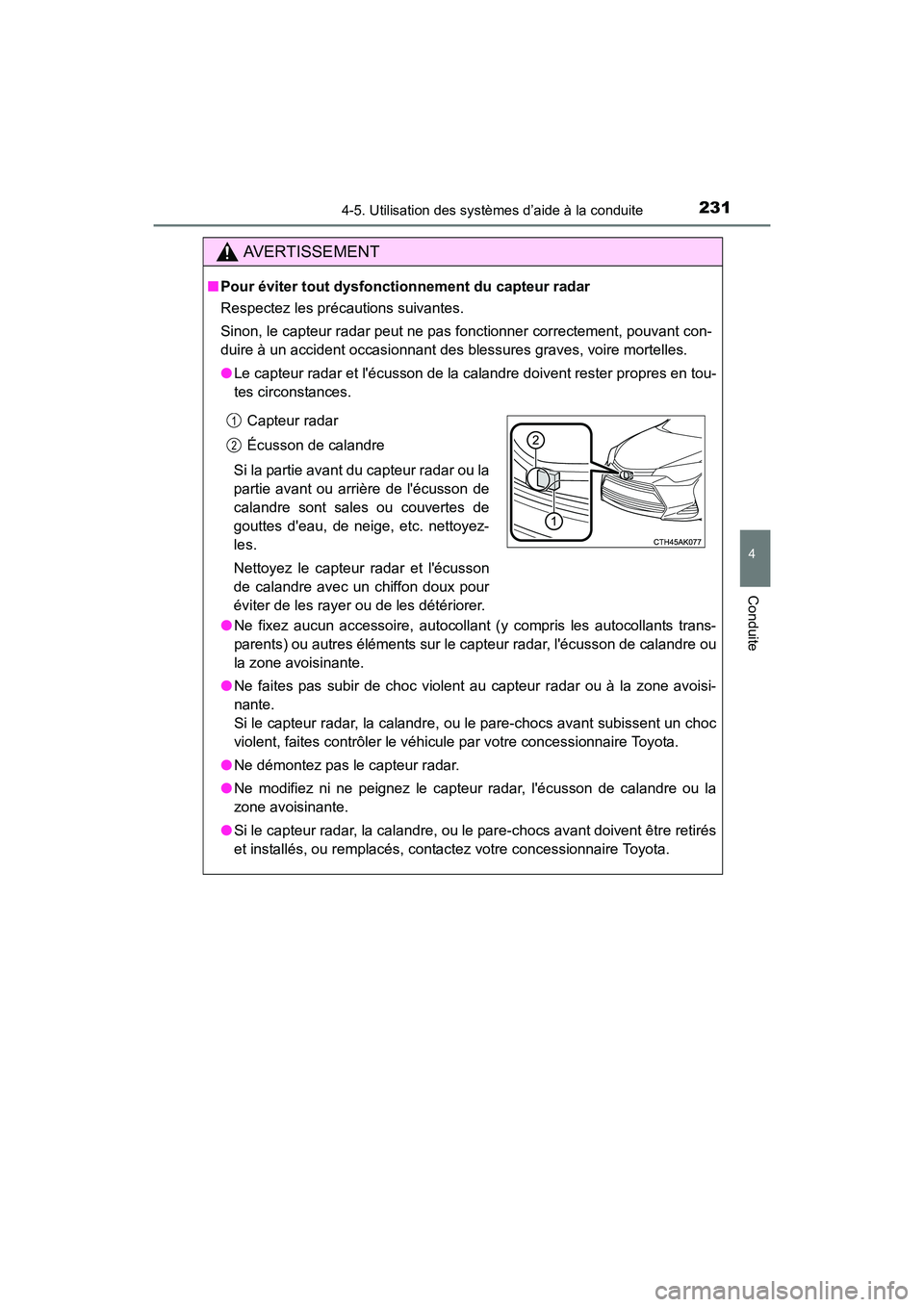

2314-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
AVERTISSEMENT
■Pour éviter tout dysfonctionnement du capteur radar
Respectez les précautions suivantes.
Sinon, le capteur radar peut ne pas fonctionner correctement, pouvant con-
duire à un accident occasionnant des blessures graves, voire mortelles.
●Le capteur radar et l'écusson de la calandre doivent rester propres en tou-
tes circonstances.
● Ne fixez aucun accessoire, autocollant (y compris les autocollants trans-
parents) ou autres éléments sur le capteur radar, l'écusson de calandre ou
la zone avoisinante.
● Ne faites pas subir de choc violent au capteur radar ou à la zone avoisi-
nante.
Si le capteur radar, la calandre, ou le pare-chocs avant subissent un choc
violent, faites contrôler le véhicule par votre concessionnaire Toyota.
● Ne démontez pas le capteur radar.
● Ne modifiez ni ne peignez le capteur radar, l'écusson de calandre ou la
zone avoisinante.
● Si le capteur radar, la calandre, ou le pare-chocs avant doivent être retirés
et installés, ou remplacés, contactez votre concessionnaire Toyota.
Capteur radar
Écusson de calandre
Si la partie avant du capteur radar ou la
partie avant ou arrière de l'écusson de
calandre sont sales ou couvertes de
gouttes d'eau, de neige, etc. nettoyez-
les.
Nettoyez le capteur radar et l'écusson
de calandre avec un chiffon doux pour
éviter de les rayer ou de les détériorer.1
12

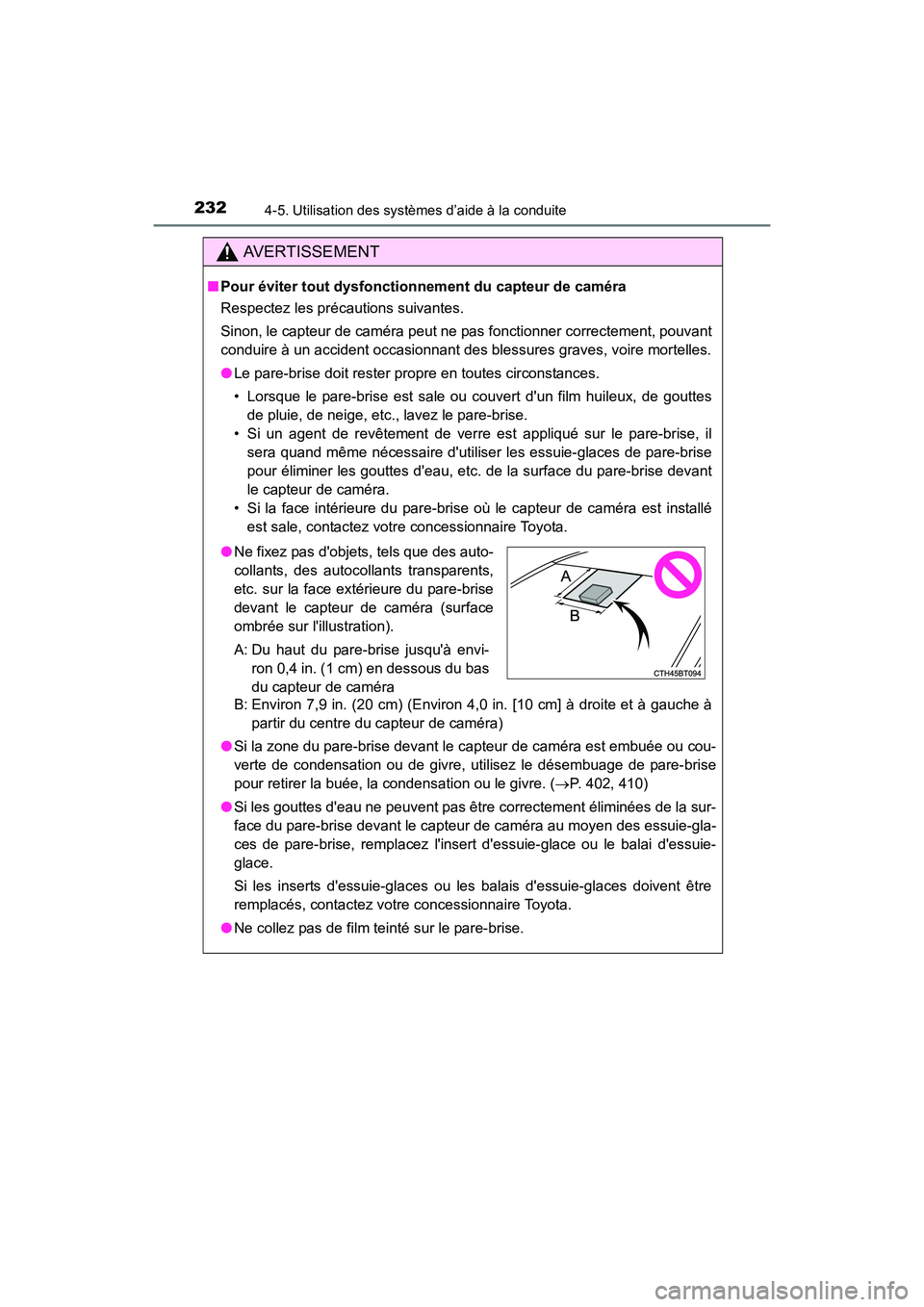

2324-5. Utilisation des systèmes d’aide à la conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
AVERTISSEMENT
■Pour éviter tout dysfonctionn ement du capteur de caméra
Respectez les précautions suivantes.
Sinon, le capteur de caméra peut ne pas fonctionner correctement, pouvant
conduire à un accident occasionnant des blessures graves, voire mortelles.
● Le pare-brise doit rester propre en toutes circonstances.
• Lorsque le pare-brise est sale ou couvert d'un film huileux, de gouttes
de pluie, de neige, etc., lavez le pare-brise.
• Si un agent de revêtement de verre est appliqué sur le pare-brise, il sera quand même nécessaire d'utiliser les essuie-glaces de pare-brise
pour éliminer les gouttes d'eau, etc. de la surface du pare-brise devant
le capteur de caméra.
• Si la face intérieure du pare-brise où le capteur de caméra est installé est sale, contactez votre concessionnaire Toyota.
B: Environ 7,9 in. (20 cm) (Environ 4,0 in. [10 cm] à droite et à gauche à partir du centre du capteur de caméra)
● Si la zone du pare-brise devant le capteur de caméra est embuée ou cou-
verte de condensation ou de givre, utilisez le désembuage de pare-brise
pour retirer la buée, la condensation ou le givre. ( →P. 402, 410)
● Si les gouttes d'eau ne peuvent pas être correctement éliminées de la sur-
face du pare-brise devant le capteur de caméra au moyen des essuie-gla-
ces de pare-brise, remplacez l'insert d'essuie-glace ou le balai d'essuie-
glace.
Si les inserts d'essuie-glaces ou les balais d'essuie-glaces doivent être
remplacés, contactez votre concessionnaire Toyota.
● Ne collez pas de film teinté sur le pare-brise.
●Ne fixez pas d'objets, tels que des auto-
collants, des autocollants transparents,
etc. sur la face extérieure du pare-brise
devant le capteur de caméra (surface
ombrée sur l'illustration).
A: Du haut du pare-brise jusqu'à envi-
ron 0,4 in. (1 cm) en dessous du bas
du capteur de caméra

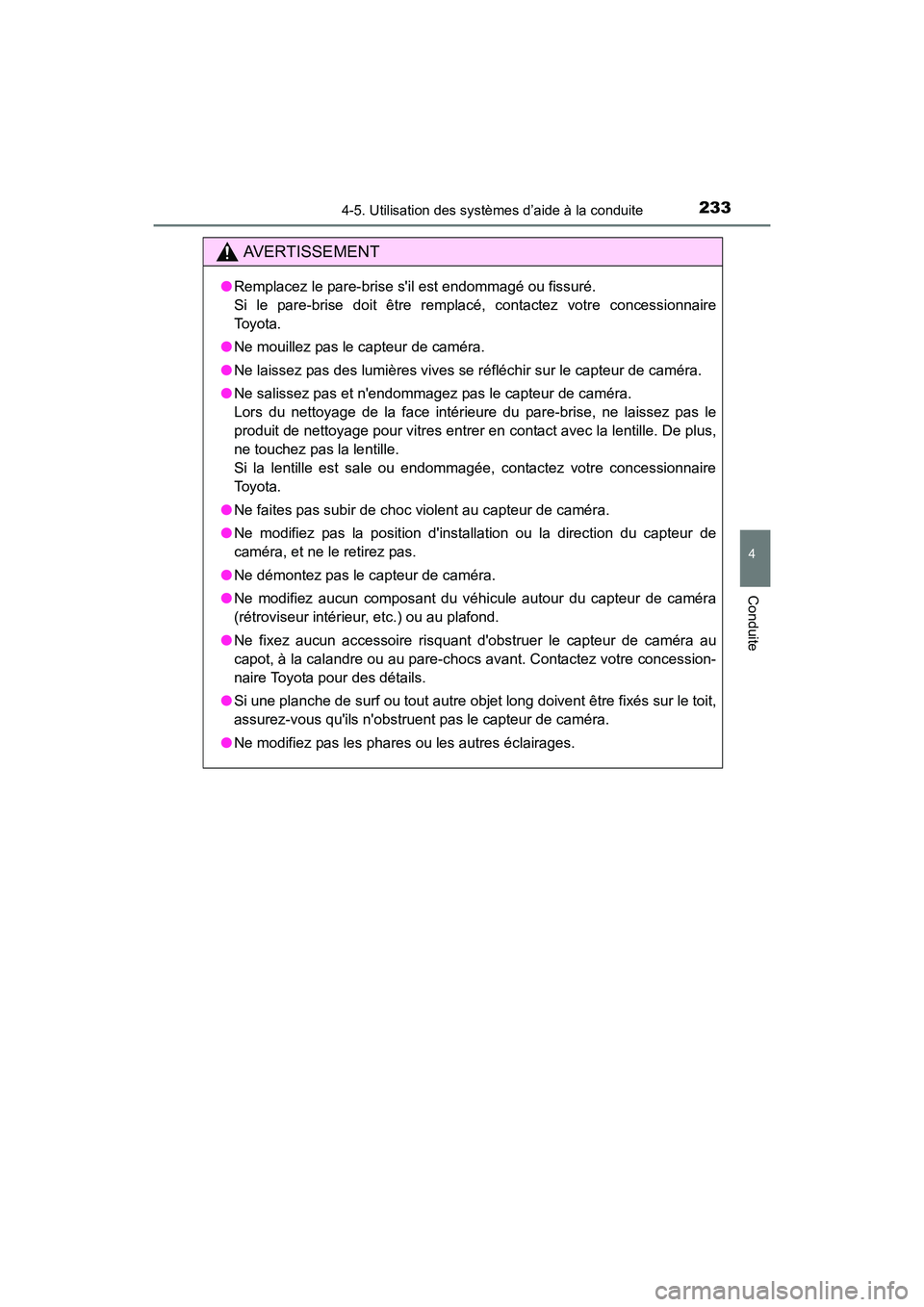

2334-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
AVERTISSEMENT
●Remplacez le pare-brise s'il est endommagé ou fissuré.
Si le pare-brise doit être remplacé, contactez votre concessionnaire
To y o t a .
● Ne mouillez pas le capteur de caméra.
● Ne laissez pas des lumières vives se réfléchir sur le capteur de caméra.
● Ne salissez pas et n'endommagez pas le capteur de caméra.
Lors du nettoyage de la face intérieure du pare-brise, ne laissez pas le
produit de nettoyage pour vitres entrer en contact avec la lentille. De plus,
ne touchez pas la lentille.
Si la lentille est sale ou endommagée, contactez votre concessionnaire
To y o t a .
● Ne faites pas subir de choc violent au capteur de caméra.
● Ne modifiez pas la position d'installation ou la direction du capteur de
caméra, et ne le retirez pas.
● Ne démontez pas le capteur de caméra.
● Ne modifiez aucun composant du véhicule autour du capteur de caméra
(rétroviseur intérieur, etc.) ou au plafond.
● Ne fixez aucun accessoire risquant d'obstruer le capteur de caméra au
capot, à la calandre ou au pare-chocs avant. Contactez votre concession-
naire Toyota pour des détails.
● Si une planche de surf ou tout autre objet long doivent être fixés sur le toit,
assurez-vous qu'ils n'obstruent pas le capteur de caméra.
● Ne modifiez pas les phares ou les autres éclairages.

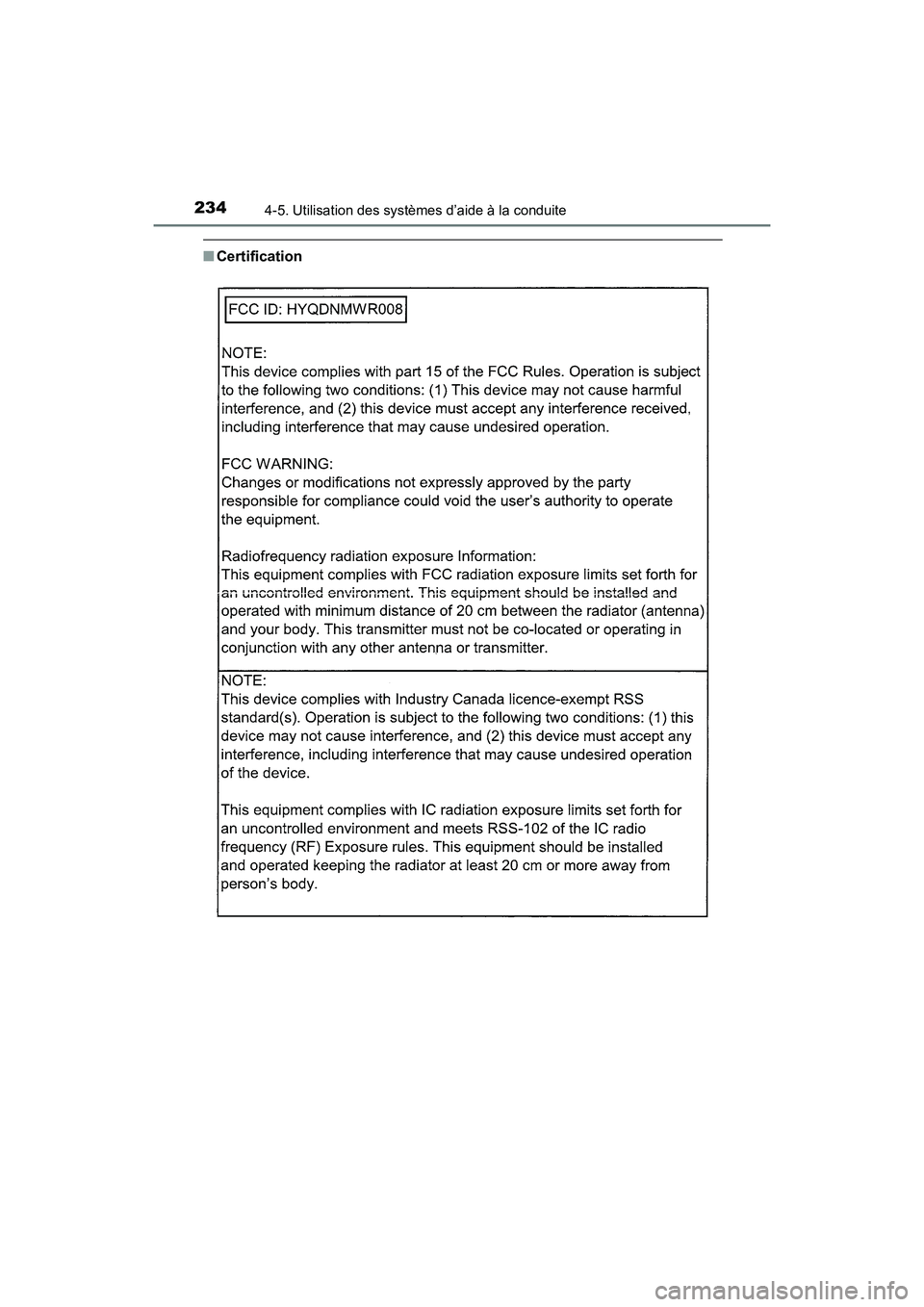

2344-5. Utilisation des systèmes d’aide à la conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
■Certification

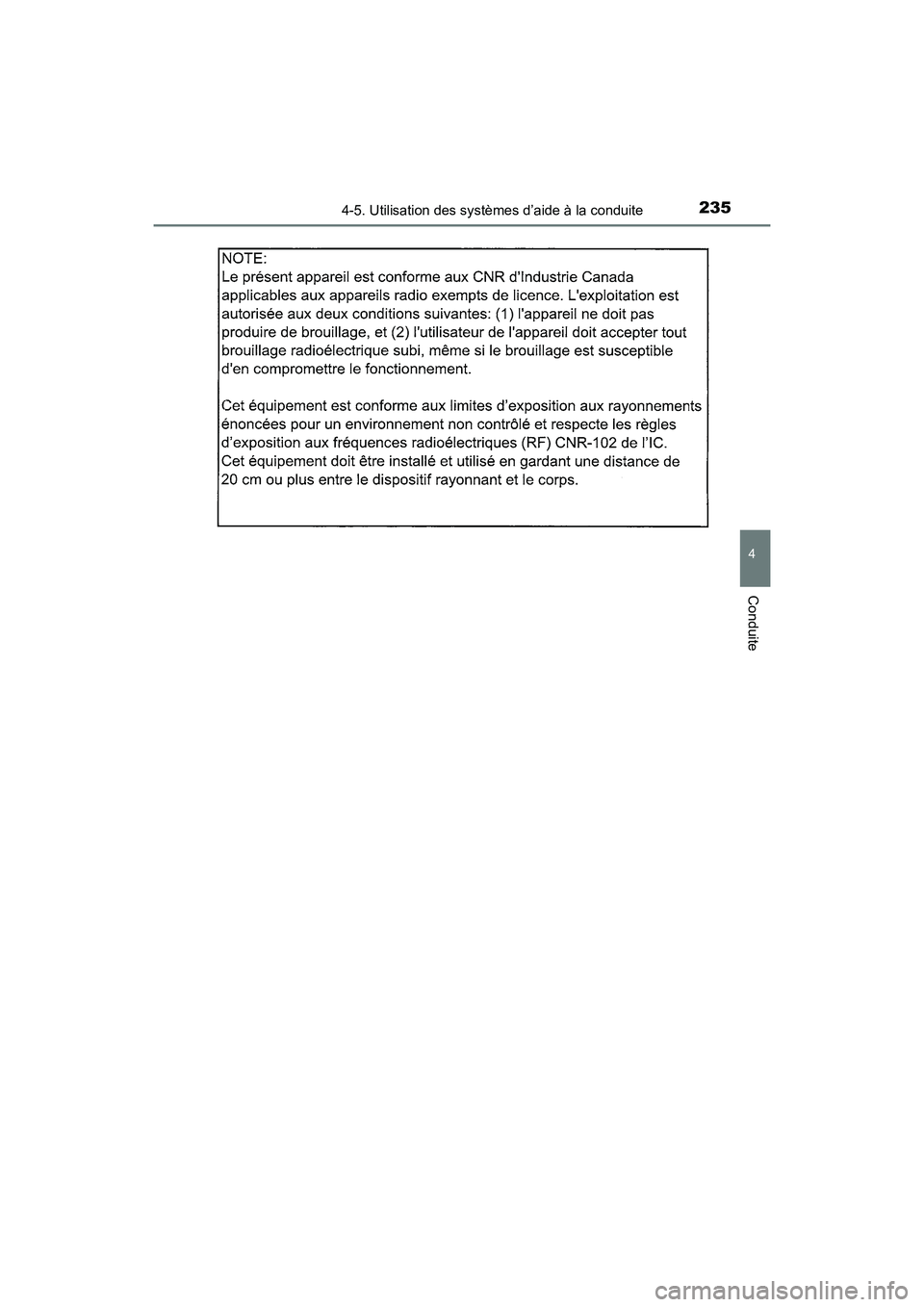

2354-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
COROLLA_TMMMS_TMMC_D (OM02509D)

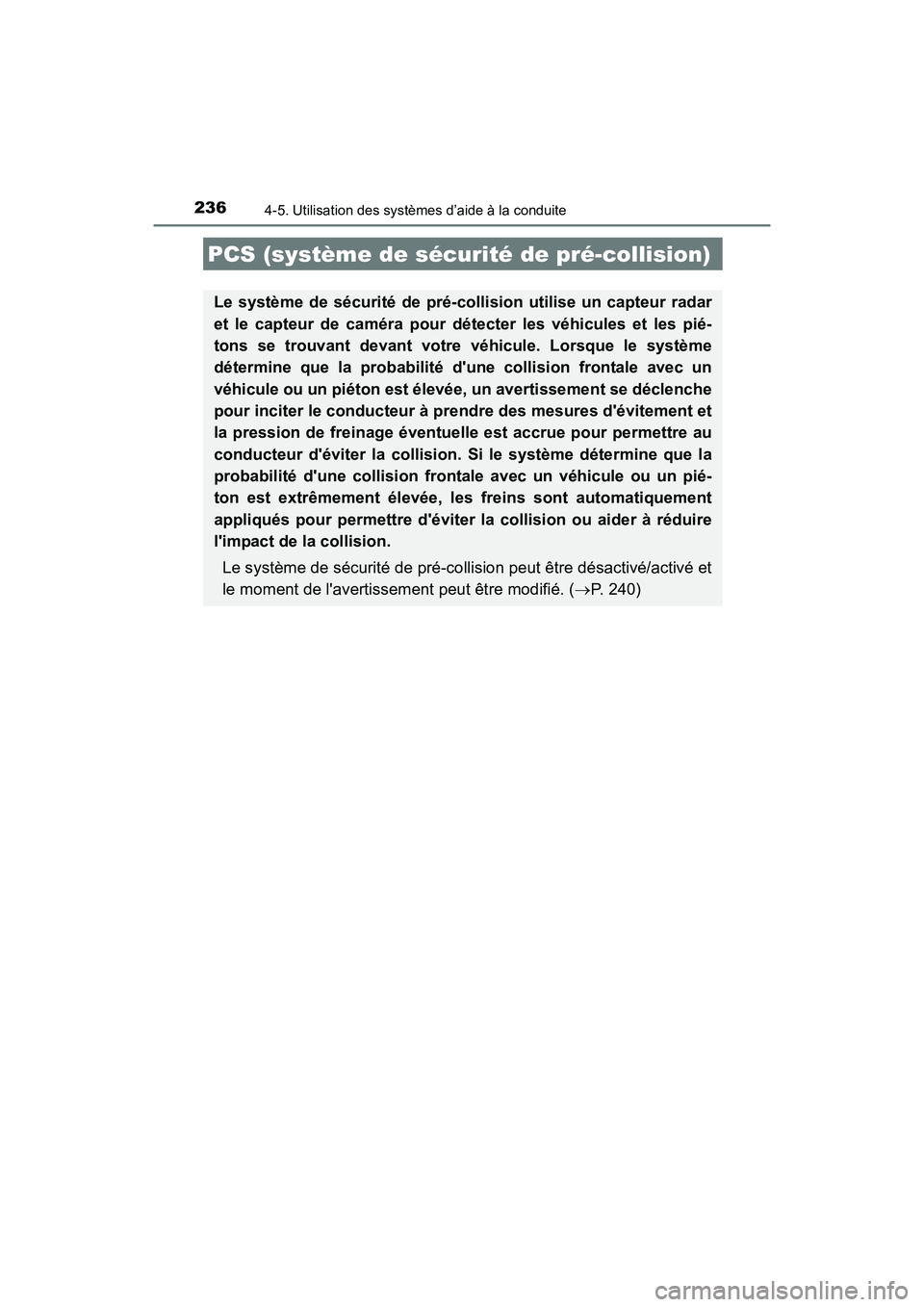

2364-5. Utilisation des systèmes d’aide à la conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
PCS (système de sécurité de pré-collision)
Le système de sécurité de pré-collision utilise un capteur radar
et le capteur de caméra pour détecter les véhicules et les pié-
tons se trouvant devant votre véhicule. Lorsque le système
détermine que la probabilité d'une collision frontale avec un
véhicule ou un piéton est élevée, un avertissement se déclenche
pour inciter le conducteur à prendre des mesures d'évitement et
la pression de freinage éventuelle est accrue pour permettre au
conducteur d'éviter la collision. Si le système détermine que la
probabilité d'une collision frontale avec un véhicule ou un pié-
ton est extrêmement élevée, les freins sont automatiquement
appliqués pour permettre d'éviter la collision ou aider à réduire
l'impact de la collision.Le système de sécurité de pré-collision peut être désactivé/activé et
le moment de l'avertissement peut être modifié. ( →P. 240)

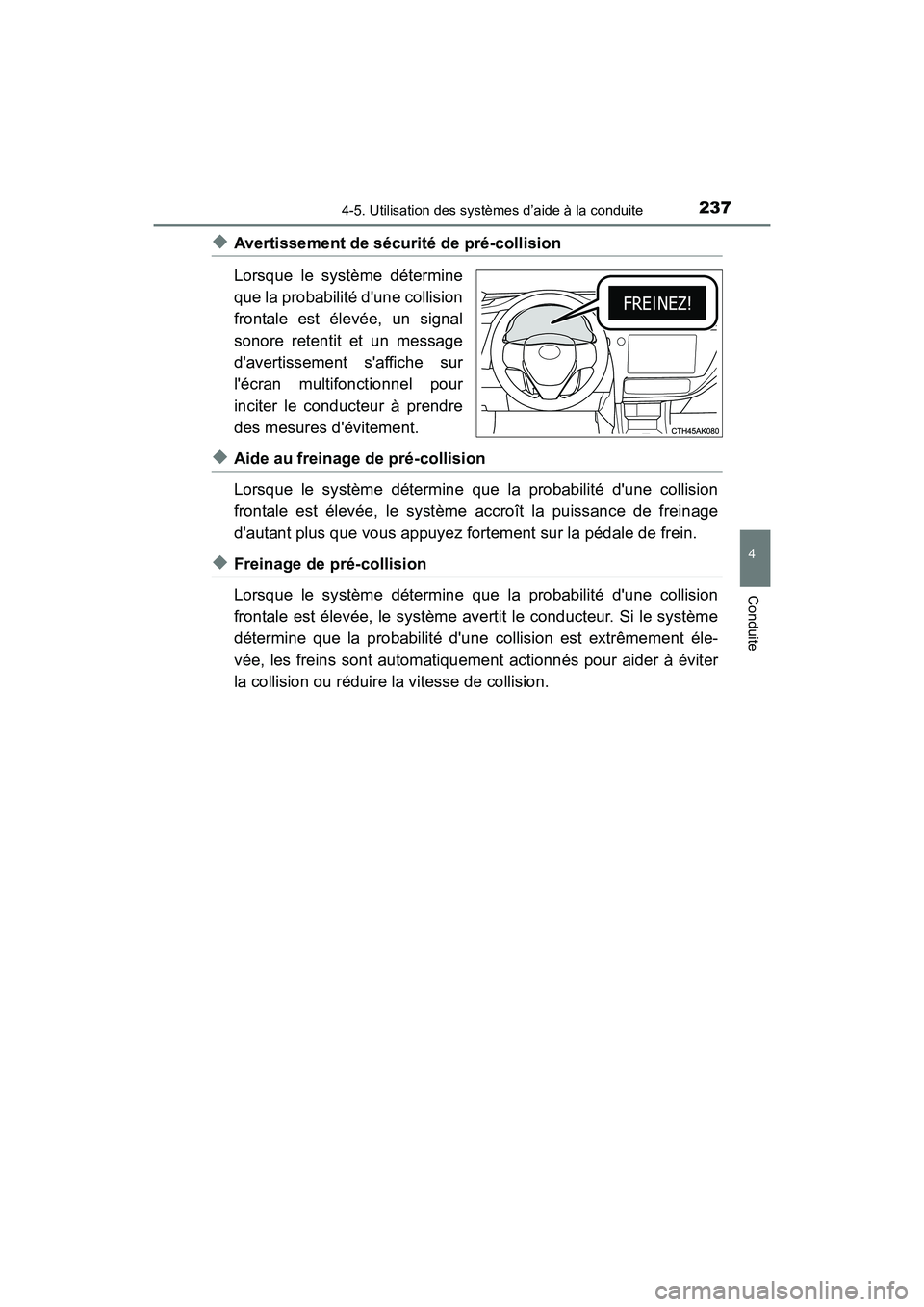

2374-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
◆Avertissement de sécurité de pré-collision
Lorsque le système détermine
que la probabilité d'une collision
frontale est élevée, un signal
sonore retentit et un message
d'avertissement s'affiche sur
l'écran multifonctionnel pour
inciter le conducteur à prendre
des mesures d'évitement.
◆Aide au freinage de pré-collision
Lorsque le système détermine que la probabilité d'une collision
frontale est élevée, le système accroît la puissance de freinage
d'autant plus que vous appuyez fortement sur la pédale de frein.
◆Freinage de pré-collision
Lorsque le système détermine que la probabilité d'une collision
frontale est élevée, le système avertit le conducteur. Si le système
détermine que la probabilité d'une collision est extrêmement éle-
vée, les freins sont automatiquement actionnés pour aider à éviter
la collision ou réduire la vitesse de collision.

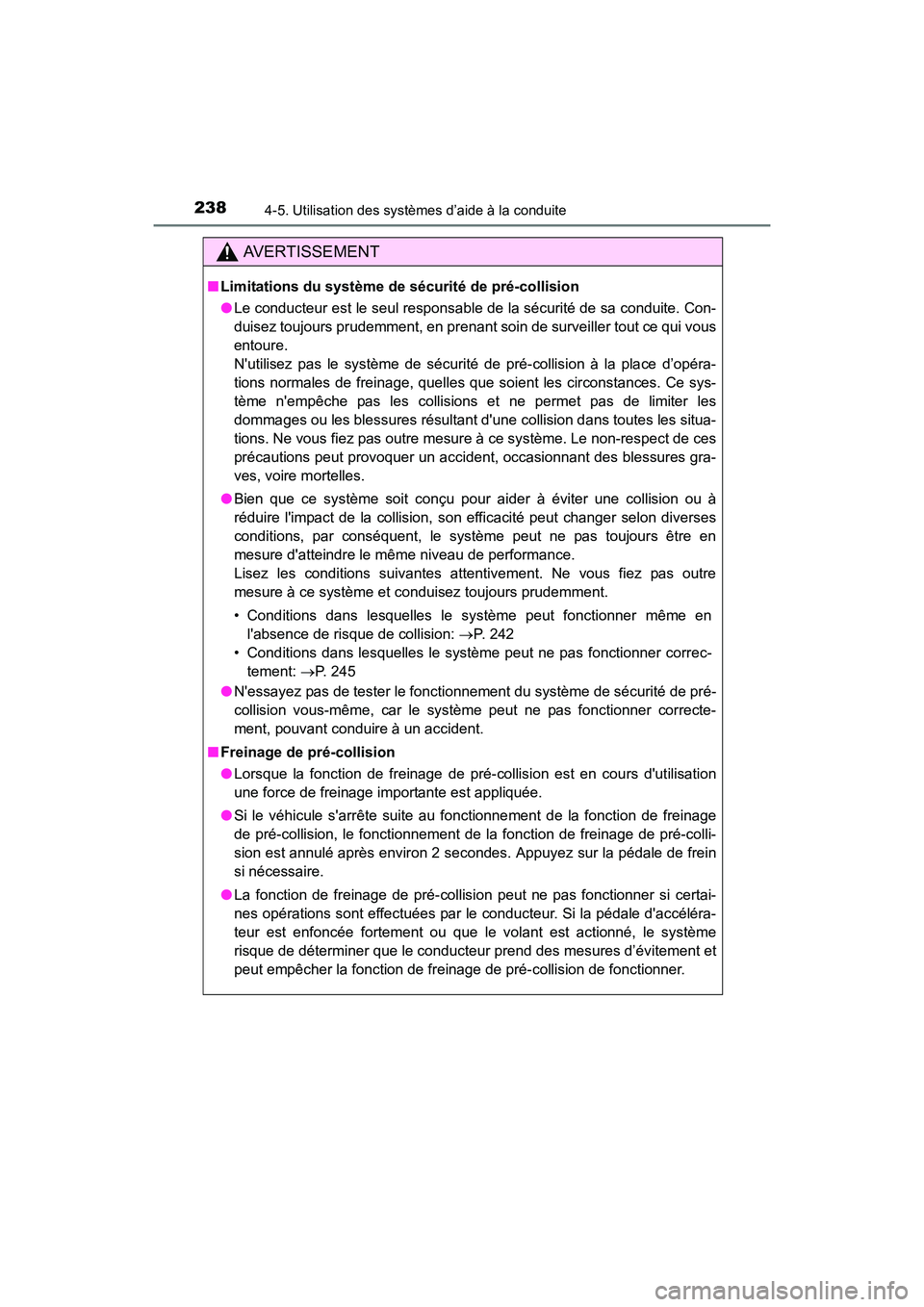

2384-5. Utilisation des systèmes d’aide à la conduite
COROLLA_TMMMS_TMMC_D (OM02509D)
AVERTISSEMENT
■Limitations du système de sécurité de pré-collision
●Le conducteur est le seul responsable de la sécurité de sa conduite. Con-
duisez toujours prudemment, en prenant soin de surveiller tout ce qui vous
entoure.
N'utilisez pas le système de sécurité de pré-collision à la place d’opéra-
tions normales de freinage, quelles que soient les circonstances. Ce sys-
tème n'empêche pas les collisions et ne permet pas de limiter les
dommages ou les blessures résultant d'une collision dans toutes les situa-
tions. Ne vous fiez pas outre mesure à ce système. Le non-respect de ces
précautions peut provoquer un accident, occasionnant des blessures gra-
ves, voire mortelles.
● Bien que ce système soit conçu pour aider à éviter une collision ou à
réduire l'impact de la collision, son efficacité peut changer selon diverses
conditions, par conséquent, le système peut ne pas toujours être en
mesure d'atteindre le même niveau de performance.
Lisez les conditions suivantes attentivement. Ne vous fiez pas outre
mesure à ce système et conduisez toujours prudemment.
• Conditions dans lesquelles le système peut fonctionner même en
l'absence de risque de collision: →P. 2 4 2
• Conditions dans lesquelles le système peut ne pas fonctionner correc- tement: → P. 245
● N'essayez pas de tester le fonctionnement du système de sécurité de pré-
collision vous-même, car le système peut ne pas fonctionner correcte-
ment, pouvant conduire à un accident.
■ Freinage de pré-collision
●Lorsque la fonction de freinage de pré-collision est en cours d'utilisation
une force de freinage importante est appliquée.
● Si le véhicule s'arrête suite au fonctionnement de la fonction de freinage
de pré-collision, le fonctionnement de la fonction de freinage de pré-colli-
sion est annulé après environ 2 secondes. Appuyez sur la pédale de frein
si nécessaire.
● La fonction de freinage de pré-collision peut ne pas fonctionner si certai-
nes opérations sont effectuées par le conducteur. Si la pédale d'accéléra-
teur est enfoncée fortement ou que le volant est actionné, le système
risque de déterminer que le conducteur prend des mesures d’évitement et
peut empêcher la fonction de freinage de pré-collision de fonctionner.
