223
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nOm varningsmeddelandet för has-
tighetsbegränsaren visas på infor-
mationsdisplayen
Stäng av hybridsystemet och starta
sedan om det. Ställ in hastighetsbegrän-
saren när hybridsystemet har startats
om. Om hastighetsbegränsaren inte kan
ställas in kan en funktionsstörning ha
uppstått i den. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
*: I förekommande fall
VARNING
nUndvik att hastighetsbegränsa-
ren används av misstag
Stäng av hastighetsbegränsaren med
reglaget när den inte ska användas.
nSituationer som är olämpliga för
hastighetsbegränsaren
Använd inte hastighetsbegränsaren i
någon av följande situationer.
Föraren kan förlora kontrollen över
bilen vilket kan orsaka en olycka som
kan leda till allvarliga eller livshotande
skador.
lPå hala vägar, t.ex. när vägbanan
är våt, isig eller snötäckt
lI branta backar
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
RSA
(Vägskyltsigenkänning)
*
RSA-systemet känner av spe-
cifika vägskyltar med frontka-
meran och/eller navigations-
systemet (om uppgifter om
hastighetsbegränsning är till-
gänglig) för att tillhandahålla
information till föraren på dis-
playen.
Om systemet bedömer att bi-
lens hastighet är över hastig-
hetsgränsen, utför förbjudna
åtgärder etc, enligt detekterade
vägskyltar uppmärksammas
föraren med avis eringsdisplay
och aviseringssummer.
VARNING
nInnan du använder RSA
Förlita dig inte enbart på RSA-syste-
met. RSA är ett system som bistår fö-
raren med information. Det ersätter
dock inte förarens egen syn och upp-
märksamhet. Kör alltid säkert genom
att noga uppmärksamma gällande
trafikbestämmelser.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 223 Wednesday, March 3, 2021 9:48 AM

2244-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Om frontkameran känner av en
skylt och information om en skylt
finns i navigationssystemet så visas
skylten på informationsdisplayen.
 Om information från förarstöd-
systemet har valts kan upp till 3
skyltar visas. ( sid. 97)
 Om en annan flik än den för in-
formation om förarstödssystemet
väljs kommer följande typer av
vägskyltar att visas. ( sid. 97)
• Fartbegränsning börjar/upphör
• Skyltar med hastighetsrelaterad infor-
mation (Motorväg, tättbebyggt områ-
de, bostadsområde)
• Förbudsskylt upphör
• Skylt för förbjuden infart
* (när medde-
lande är nödvändigt)
• Hastighetsbegränsning med tilläggs- tavla (endast påfart) Om andra skyltar än hastighetsbe-
gränsningsskyltar kä
nns av visas de
under en överlappande stack under
den aktuella hastighetsbegränsnings-
skylten.
*: Modeller med navigationssystem
Följande typer av vägskyltar, inklu-
sive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte upp-
fyller Wien-konventionen) eller en väg-
skylt som nyligen lanserats känns
eventuellt inte av.
 Vägskyltar för hastighetsbe-
gränsning
Indikering på
informationsdisplay
Typer av vägskyltar som
stöds
Hastighetsbegränsning bör-
jar/zon för max. fart börjar
Hastighetsbegränsning upp-
hör/zon för max. fart upphör
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 224 Wednesday, March 3, 2021 9:48 AM

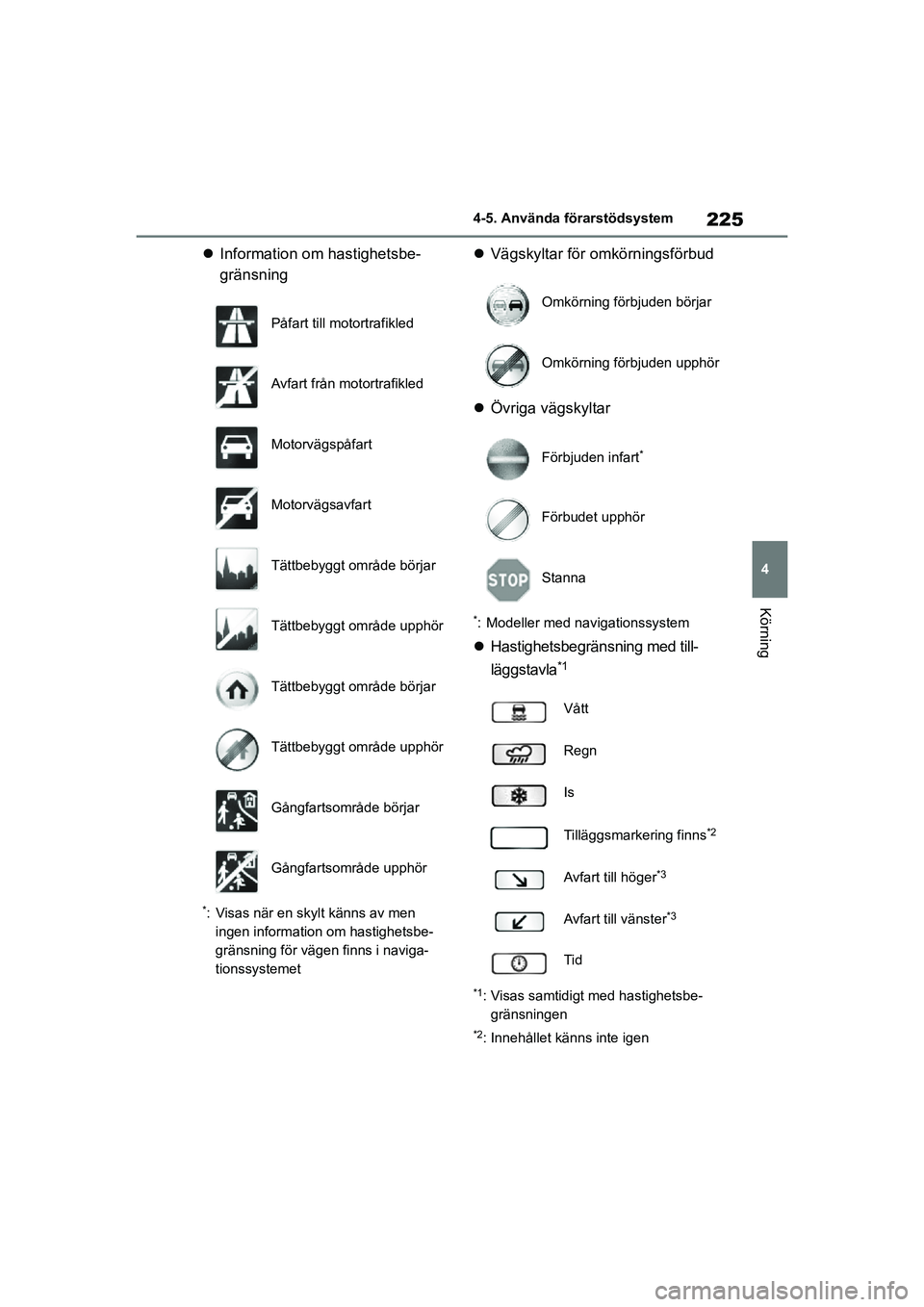

225
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

Information om hastighetsbe-
gränsning
*: Visas när en skylt känns av men
ingen information om hastighetsbe-
gränsning för vägen finns i naviga-
tionssystemet
 Vägskyltar för omkörningsförbud
 Övriga vägskyltar
*: Modeller med navigationssystem
Hastighetsbegränsning med till-
läggstavla
*1
*1: Visas samtidigt med hastighetsbe-
gränsningen
*2: Innehållet känns inte igen
Påfart till mo
tortrafikled
Avfart från motortrafikled
Motorvägspåfart
Motorvägsavfart
Tättbebyggt område börjar
Tättbebyggt område upphör
Tättbebyggt område börjar
Tättbebyggt område upphör
Gångfartsområde börjar
Gångfartsområde upphör
Omkörning förbjuden börjar
Omkörning förbjuden upphör
Förbjuden infart
*
Förbudet upphör
Stanna
Vått
Regn
Is
Tilläggsmarkering finns
*2
Avfart till höger*3
Avfart till vänster*3
Tid
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 225 Wednesday, March 3, 2021 9:48 AM

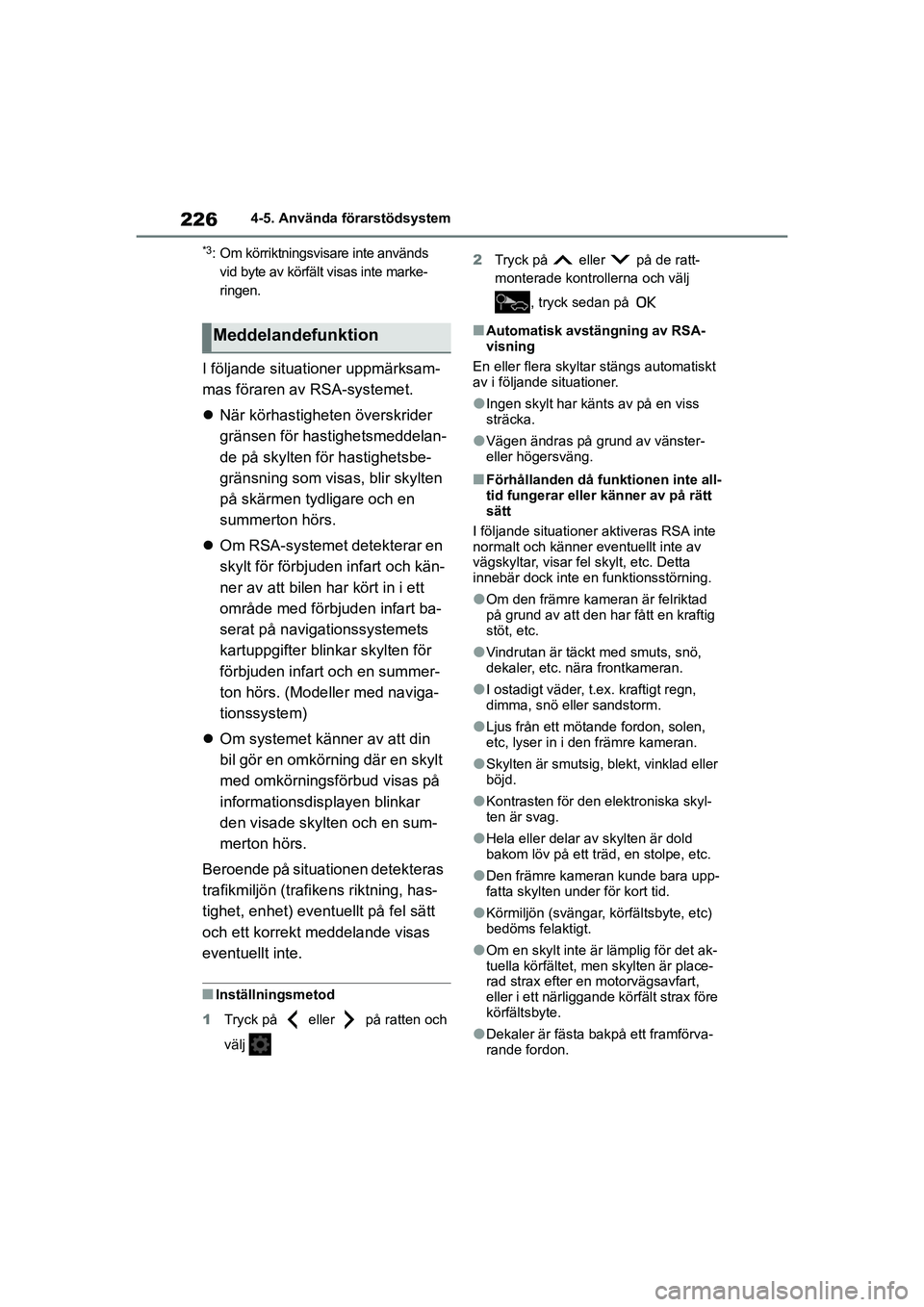

2264-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
*3: Om körriktningsvisa re inte används
vid byte av körfält visas inte marke-
ringen.
I följande situationer uppmärksam-
mas föraren av RSA-systemet.
 När körhastigheten överskrider
gränsen för hastighetsmeddelan-
de på skylten för hastighetsbe-
gränsning som visas, blir skylten
på skärmen tydligare och en
summerton hörs.
 Om RSA-systemet detekterar en
skylt för förbjuden infart och kän-
ner av att bilen har kört in i ett
område med förbjuden infart ba-
serat på navigationssystemets
kartuppgifter blinkar skylten för
förbjuden infart och en summer-
ton hörs. (Modeller med naviga-
tionssystem)
 Om systemet känner av att din
bil gör en omkörning där en skylt
med omkörningsförbud visas på
informationsdisp layen blinkar
den visade skylten och en sum-
merton hörs.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning, has-
tighet, enhet) eventuellt på fel sätt
och ett korrekt meddelande visas
eventuellt inte.
nInställningsmetod
1 Tryck på eller på ratten och
välj 2
Tryck på eller på de ratt-
monterade kontrollerna och välj
, tryck sedan på
nAutomatisk avstängning av RSA-
visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
lIngen skylt har känts av på en viss
sträcka.
lVägen ändras på grund av vänster-
eller högersväng.
nFörhållanden då funktionen inte all-
tid fungerar eller känner av på rätt
sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fe l skylt, etc. Detta
innebär dock inte en funktionsstörning.
lOm den främre kameran är felriktad
på grund av att den har fått en kraftig
stöt, etc.
lVindrutan är täckt med smuts, snö,
dekaler, etc. nära frontkameran.
lI ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm.
lLjus från ett mötande fordon, solen,
etc, lyser in i den främre kameran.
lSkylten är smutsig, blekt, vinklad eller
böjd.
lKontrasten för den elektroniska skyl-
ten är svag.
lHela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
lDen främre kameran kunde bara upp-
fatta skylten under för kort tid.
lKörmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
lOm en skylt inte är lämplig för det ak-
tuella körfältet, men skylten är place-
rad strax efter en motorvägsavfart,
eller i ett närliggande körfält strax före
körfältsbyte.
lDekaler är fästa bakpå ett framförva-
rande fordon.
Meddelandefunktion
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 226 Wednesday, March 3, 2021 9:48 AM

227
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
lEn skylt som liknar en skylt som finns i
systemet känns av.
lFartbegränsningsskyltar kan kännas
av och visas (om de är placerade
inom synhåll för den främre kameran)
medan bilen körs på huvudvägen.
lFartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och
visas (om de är placerade inom syn-
håll för den främre kameran) vid kör-
ning i rondell.
lBilens front höjs och sänks på grund
av lasten i bilen.
lLjusstyrkan i omgivningen är otillräck-
lig eller växlar snabbt.
lOm en skylt som rör lastbilar etc de-
tekteras.
lBilen körs i ett land med annan tra-
fikriktning.
lNavigationssystemets
kartdata är in-
aktuell.
lNavigationssystemet är inte igång.
lHastighetsinformationen som visas på
instrumentet och i navigationssyste-
met kan skilja sig från navigationssys-
tem som använder kartdata.
nFartbegränsningsskylt, display
Om startknappen stängdes av medan
en fartbegränsningsskylt visades på in-
formationsdisplayen visas samma skylt
igen när startknappen trycks till tänd-
ningsläge.
nOm ”Funktionsstörning i RSA
Besök din återförsäljare” visas
En störning kan ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
nSpecialinställning
Vissa funktioner kan anpassas.
( sid. 482)
*: I förekommande fall
BSM
(Dödavinkelvarnare)
*
Dödavinkelvarnaren är ett sys-
tem som använder radarsenso-
rer som är monterade på bakre
stötfångarens vänstra och
högra sida. De assisterar föra-
ren att kontrollera säkerheten
vid filbyte.
VARNING
nSäkerhetsanvisningar beträffan-
de användning av systemet
Föraren ansvarar sj älv för att bilen
framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på
omgivningen.
Dödavinkelvarnaren är en komplette-
rande funktion som uppmärksammar
föraren på att ett fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket
på dödavinkelvarnaren. Funktionen
kan inte bedöma om det är säkert att
byta fil. Att förlita sig för mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Systemet fungerar eventuellt inte kor-
rekt under vissa förh ållanden så föra-
ren måste själv visue llt kontrollera sä-
kerheten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 227 Wednesday, March 3, 2021 9:48 AM

3005-1. Grundläggande funktioner
COROLLA HV_TMMT_OM12P19SE
5-1.Grundläggande funktioner
*: I förekommande fall
Modeller med navigati ons/multimediasystem
Se instruktionsboken till naviga tions- och multimediasystemet.
Modeller utan navigations/multimediasystem
CD-spelare med AM/FM-radio
nAnvända mobiltelefoner
Störningar kan höras genom ljudsystemets högtalare om en mobiltelefon används i
eller nära bilen medan ljudsystemet är i funktion.
nVarumärken och registrerade varumärken
Företagsnamn och produktnamn som anges beträffande detta ljudsystem är varu-
märken eller registrerade varumärken som tillhör respektive företag.
Ljudsystem, olika typer*
Översikt
OBSERVERA
nUndvik att 12-volts batteriet laddas ur
Låt inte ljudsystemet vara på längre än nödvändigt om hybridsystemet är av-
stängt.
nUndvik skador på ljudsystemet
Spill inga drycker eller andra vätskor på ljudsystemet.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 300 Wednesday, March 3, 2021 9:48 AM

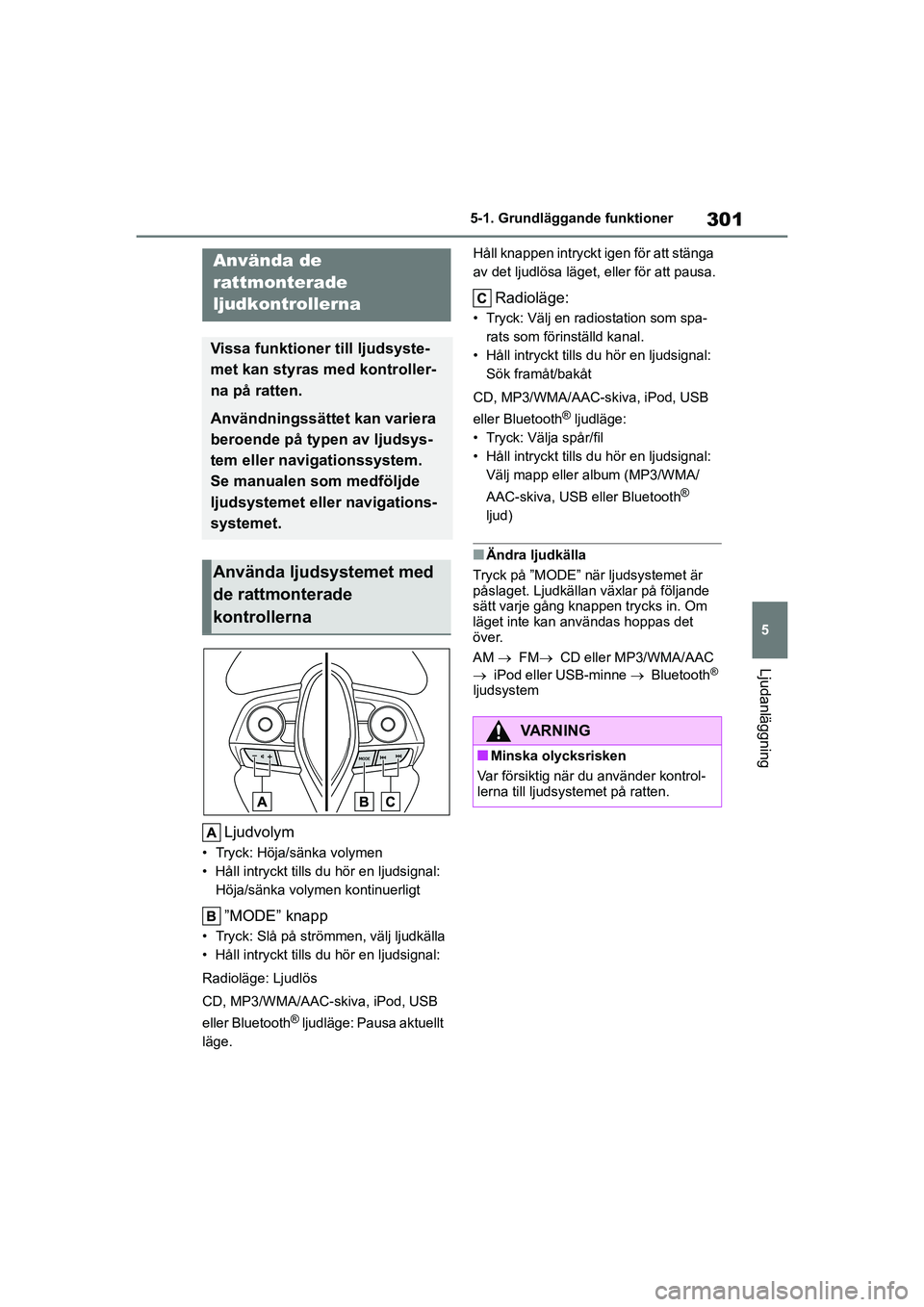

301
5
5-1. Grundläggande funktioner
Ljudanläggning
COROLLA HV_TMMT_OM12P19SE
Ljudvolym
• Tryck: Höja/sänka volymen
• Håll intryckt tills du hör en ljudsignal:
Höja/sänka volymen kontinuerligt
”MODE” knapp
• Tryck: Slå på strö mmen, välj ljudkälla
• Håll intryckt tills du hör en ljudsignal:
Radioläge: Ljudlös
CD, MP3/WMA/AAC-skiva, iPod, USB
eller Bluetooth
® ljudläge: Pausa aktuellt
läge. Håll knappen intryckt igen för att stänga
av det ljudlösa läget, eller för att pausa.
Radioläge:
• Tryck: Välj en radiostation som spa-
rats som förinställd kanal.
• Håll intryckt tills du hör en ljudsignal: Sök framåt/bakåt
CD, MP3/WMA/AAC-skiva, iPod, USB
eller Bluetooth
® ljudläge:
• Tryck: Välja spår/fil
• Håll intryckt tills du hör en ljudsignal: Välj mapp eller album (MP3/WMA/
AAC-skiva, USB eller Bluetooth
®
ljud)
nÄndra ljudkälla
Tryck på ”MODE” när ljudsystemet är
påslaget. Ljudkällan växlar på följande
sätt varje gång kn appen trycks in. Om
läget inte kan användas hoppas det
över.
AM  FM  CD eller MP3/WMA/AAC
 iPod eller USB-minne  Bluetooth
®
ljudsystem
Använda de
rattmonterade
ljudkontrollerna
Vissa funktioner till ljudsyste-
met kan styras med kontroller-
na på ratten.
Användningssättet kan variera
beroende på typen av ljudsys-
tem eller navigationssystem.
Se manualen som medföljde
ljudsystemet eller navigations-
systemet.
Använda ljudsystemet med
de rattmonterade
kontrollerna
VARNING
nMinska olycksrisken
Var försiktig när du använder kontrol-
lerna till ljudsystemet på ratten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 301 Wednesday, March 3, 2021 9:48 AM

457
8

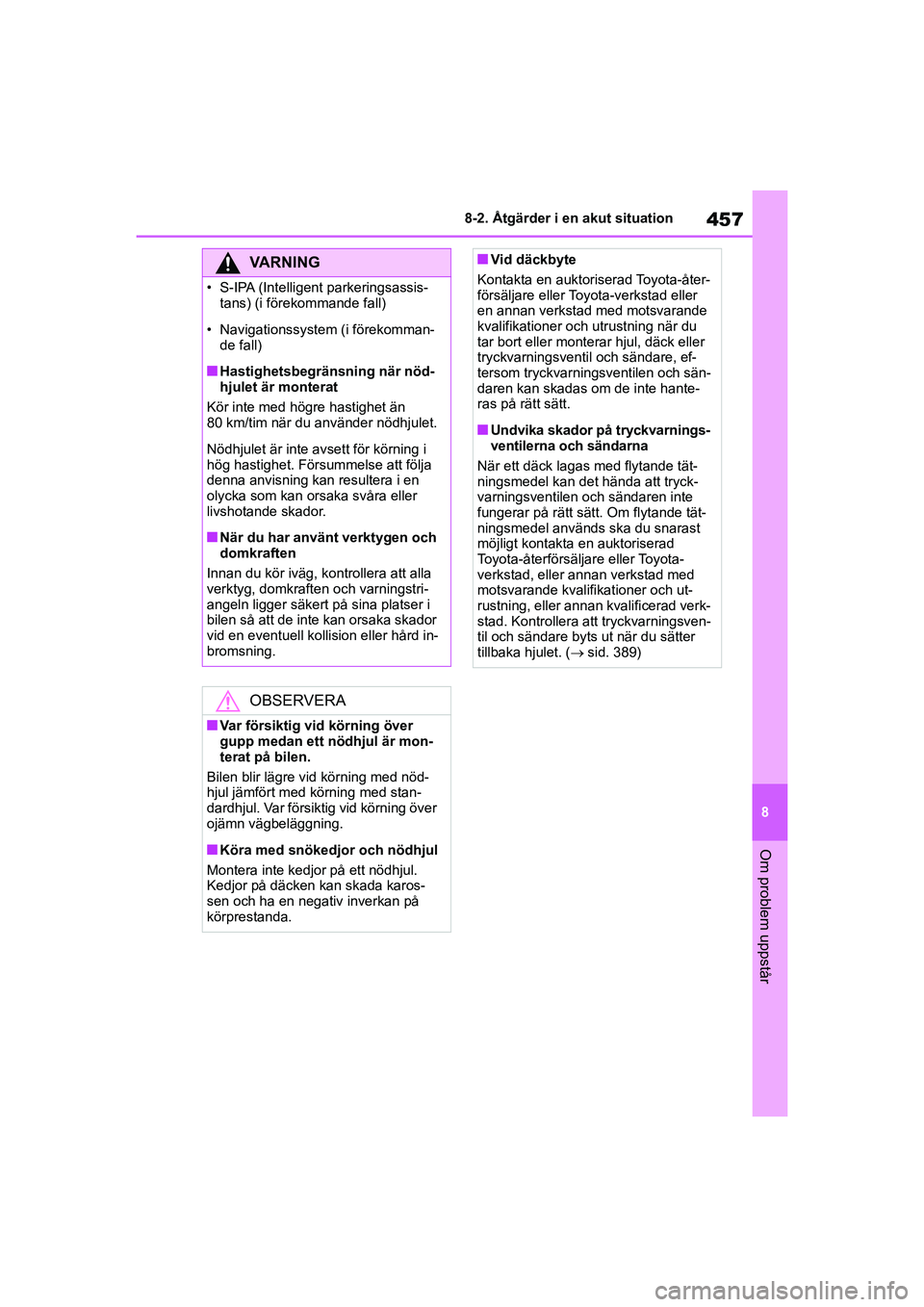

8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
VARNING
• S-IPA (Intelligent parkeringsassis-
tans) (i förekommande fall)
• Navigationssystem (i förekomman- de fall)
nHastighetsbegränsning när nöd-
hjulet är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i
bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård in-
bromsning.
OBSERVERA
nVar försiktig vid körning över
gupp medan ett nödhjul är mon-
terat på bilen.
Bilen blir lägre vid körning med nöd-
hjul jämfört med körning med stan-
dardhjul. Var försiktig vid körning över
ojämn vägbeläggning.
nKöra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nVid däckbyte
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar hjul, däck eller
tryckvarningsventil och sändare, ef-
tersom tryckvarning sventilen och sän-
daren kan skadas om de inte hante-
ras på rätt sätt.
nUndvika skador på tryckvarnings-
ventilerna och sändarna
När ett däck lagas med flytande tät-
ningsmedel kan det hända att tryck-
varningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande tät-
ningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning, eller annan kvalificerad verk-
stad. Kontrollera att tryckvarningsven-
til och sändare byts ut när du sätter
tillbaka hjulet. ( sid. 389)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 457 Wednesday, March 3, 2021 9:48 AM

4829-2. Specialinställning
COROLLA HV_TMMT_OM12P19SE
9-2.Specialinställning
nÄndringar som görs på skär-
men till navigations/multime-
diasystemet (modeller med na-
vigations/multimediasystem)
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Tryck på ”Bil” på skärmen ”In-
stallation”.
Ett antal inställningar kan ändras. Se
listan över inställningar som kan ändras
för ytterligare information.
nÄndringar som utförs med
knapparna på instrumenten
1 Tryck på eller på ratten
för att välja .
2 Tryck på eller på ratten
för att välja funktionen som ska
anpassas.
3 Tryck eller håll intryckt .
Inställningar som kan göras varierar be-
roende på om trycks in eller trycks
in och hålls intryckt. Följ anvisningarna
på displayen.
Vissa funktionsinställningar ändras samtidigt med specialinställning av
andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Funktioner som kan
specialinställas
I din bil finns ett antal elektro-
niska funktioner som kan stäl-
las in efter eget önskemål. In-
ställningarna av dessa funktio-
ner kan ändras med informa-
tionsdisplayen, skärmen till
navigations-/multimediasyste-
met eller hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Specialinställningar av
bilens funktioner
VARNING
nNär specialinställningar utförs
Eftersom hybridsystemet måste vara
igång medan specialinställningarna
görs bör du se till att bilen är parkerad
på en plats med bra ventilation. I ett
slutet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nNär specialinställningar utförs
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i
gång medan specialinställningarna
utförs.
Funktioner som kan specialinställas
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 482 Wednesday, March 3, 2021 9:48 AM

483
9
9-2. Specialinställning
Bilens specifikationer
COROLLA HV_TMMT_OM12P19SE
Inställningar kan ändras med skärm
en till navigations/multimediasyste-
met (modeller med navigat ions/multimediasystem)
Inställningar kan ändras med de rattmonterade reglagen
Inställningar som kan ändras av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner.
Definition av symboler: O = Tillgänglig, — = Ej tillgänglig
nInstrument, mätare oc h informationsdisplay ( sid. 82, 87, 91, 97)
Funktion*1Standardi-
nställningAnpassad inställning
Språk*2Engelska*3—O—
Enheter*2Lit/100 kmkm/liter—O—miles (MPG)*4
Hastighetsmätardisplay*5AnalogDigital—O—Digital+*4
EV, kontrollampaPåAv—O—
ECO Accelerator GuidancePåAv—O—
Bränsleförbrukning, display
Snitt totalt (Ge- nomsnittlig
bränsleförbruk- ning [efter noll- ställning])
Snitt resa (Genom-snittlig bränsleför-
brukning [efter start])
—O—Snitt tankning (Ge-
nomsnittlig bränsle- förbrukning [efter tankning])
Ljudsystemslänkad
display
*4PåAv—O—
EnergimonitorPåAv—O—
KörinfotypEfter startEfter nollställning—O—
Körinformation (första post)AvståndMedelhastighet—O—Förbrukad tid
Körinformation (andra post)Förbrukad tidMedelhastighet—O—Avstånd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 483 Wednesday, March 3, 2021 9:48 AM
