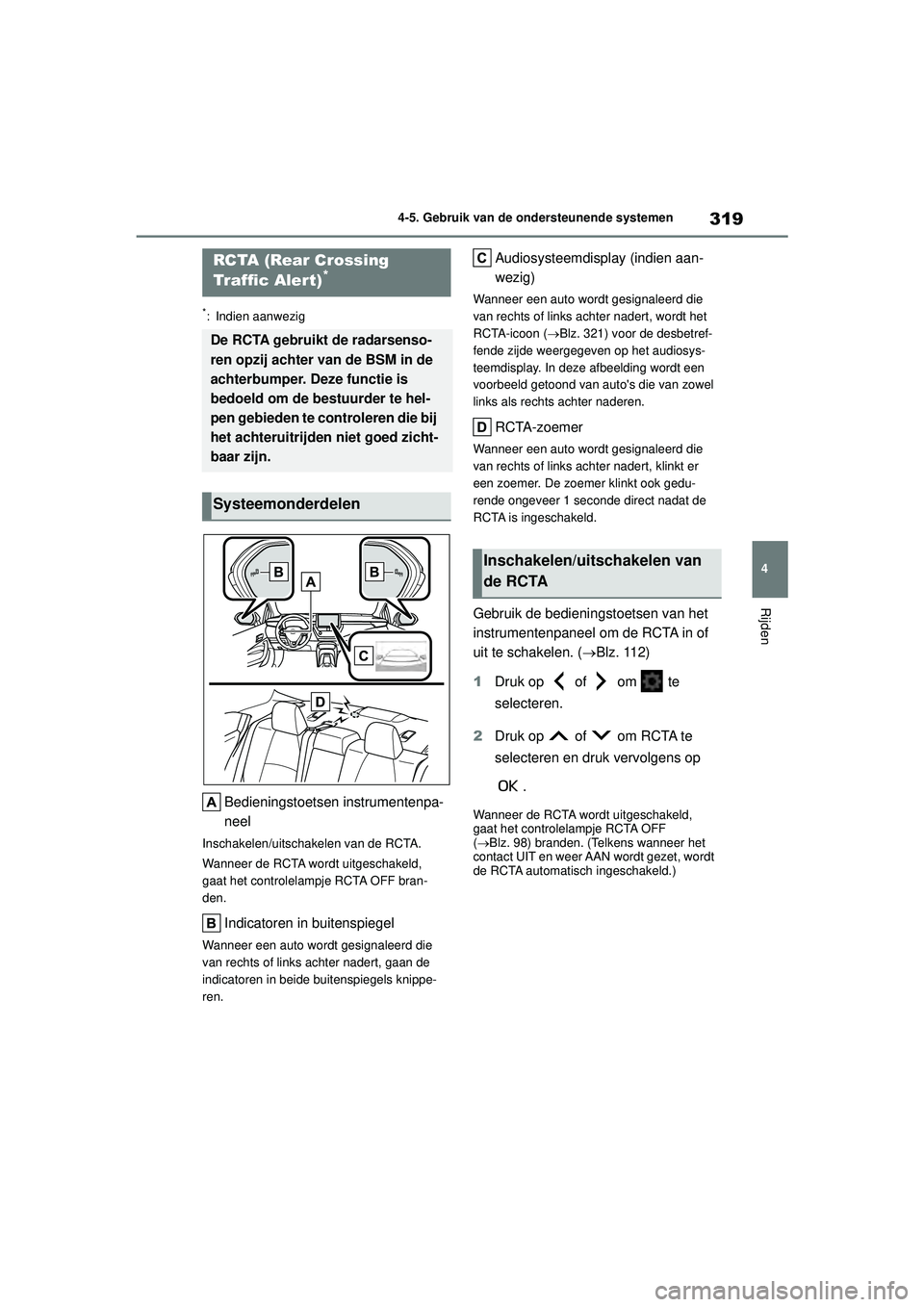

TOYOTA COROLLA 2020 Instructieboekje (in Dutch)

319
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
*: Indien aanwezig
Bedieningstoetsen instrumentenpa-
neel
Inschakelen/uitschakelen van de RCTA.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Audiosysteemdisplay (indien aan-
wezig)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
Blz. 321) voor de desbetref-
fende zijde weergegeven op het audiosys-
teemdisplay. In deze afbeelding wordt een
voorbeeld getoond van auto's die van zowel
links als rechts achter naderen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer. De zoemer klinkt ook gedu-
rende ongeveer 1 seconde direct nadat de
RCTA is ingeschakeld.
Gebruik de bedienin gstoetsen van het
instrumentenpaneel om de RCTA in of
uit te schakelen. ( Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om RCTA te
selecteren en druk vervolgens op
.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
( Blz. 98) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet, wordt
de RCTA automatisch ingeschakeld.)
RCTA (Rear Crossing
Traffic Aler t)*
De RCTA gebruikt de radarsenso-
ren opzij achter van de BSM in de
achterbumper. Deze functie is
bedoeld om de bestuurder te hel-
pen gebieden te controleren die bij
het achteruitrijden niet goed zicht-
baar zijn.
Systeemonderdelen
Inschakelen/uitschakelen van
de RCTA
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 319 Tuesday, August 25, 2020 9:11 AM

3204-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Als “RCTA Unavailable” (RCTA niet
beschikbaar) op het multi-informatie-
display wordt weergegeven
Er zit mogelijk water, sneeuw, modder, enz.
rond de sensoren in de achterbumper.
(  Blz. 307) Wanneer het water, de sneeuw,
de modder, enz. rondom de sensoren in de
achterbumper wordt verwijderd, moet het
systeem weer normaal gaan werken.
Ook werkt de functie mogelijk niet normaal bij
extreem warm of koud weer.
■Radarsensoren opzij achter
 Blz. 307

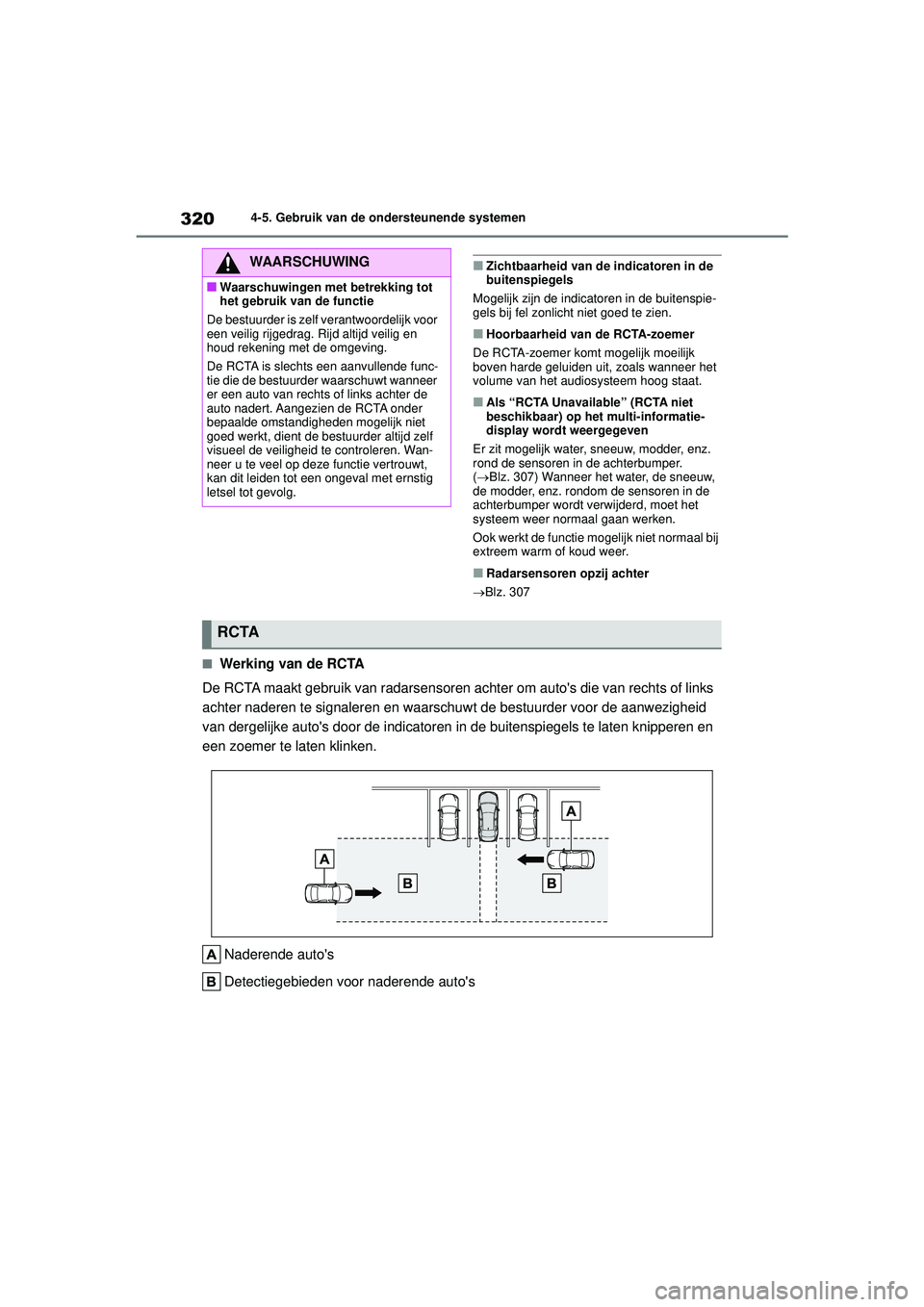

■Werking van de RCTA
De RCTA maakt gebruik van radarsensoren acht er om auto's die van rechts of links
achter naderen te signaleren en waarschu wt de bestuurder voor de aanwezigheid
van dergelijke auto's door de indicatoren in de buitenspiegels te laten knipperen en
een zoemer te laten klinken.
Naderende auto's
Detectiegebieden voor naderende auto's
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren. Wan-
neer u te veel op deze functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
RCTA
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 320 Tuesday, August 25, 2020 9:11 AM

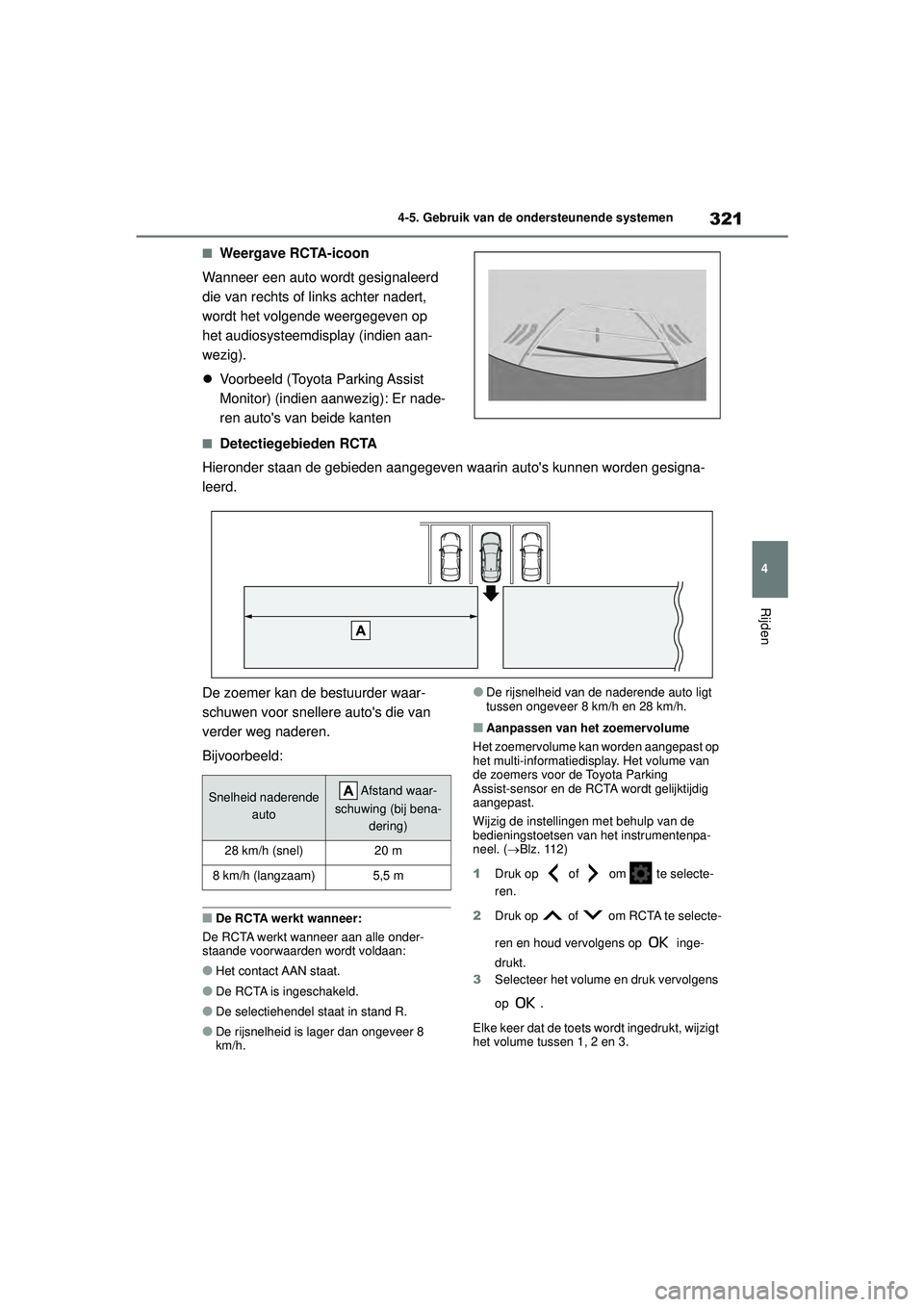

321
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het audiosysteemdisplay (indien aan-
wezig).
 Voorbeeld (Toyota Parking Assist
Monitor) (indien aanwezig): Er nade-
ren auto's van beide kanten
■Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesigna-
leerd.
De zoemer kan de bestuurder waar-
schuwen voor snelle re auto's die van
verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●Het contact AAN staat.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay. Het volume van
de zoemers voor de Toyota Parking
Assist-sensor en de RCTA wordt gelijktijdig
aangepast.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. ( Blz. 112)
1 Druk op of om te selecte-
ren.
2 Druk op of om RCTA te selecte-
ren en houd vervolgens op inge-
drukt.
3 Selecteer het volume en druk vervolgens
op .
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3.
Snelheid naderende
auto Afstand waar-
schuwing (bij bena- dering)
28 km/h (snel)20 m
8 km/h (langzaam)5,5 m
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 321 Tuesday, August 25, 2020 9:11 AM

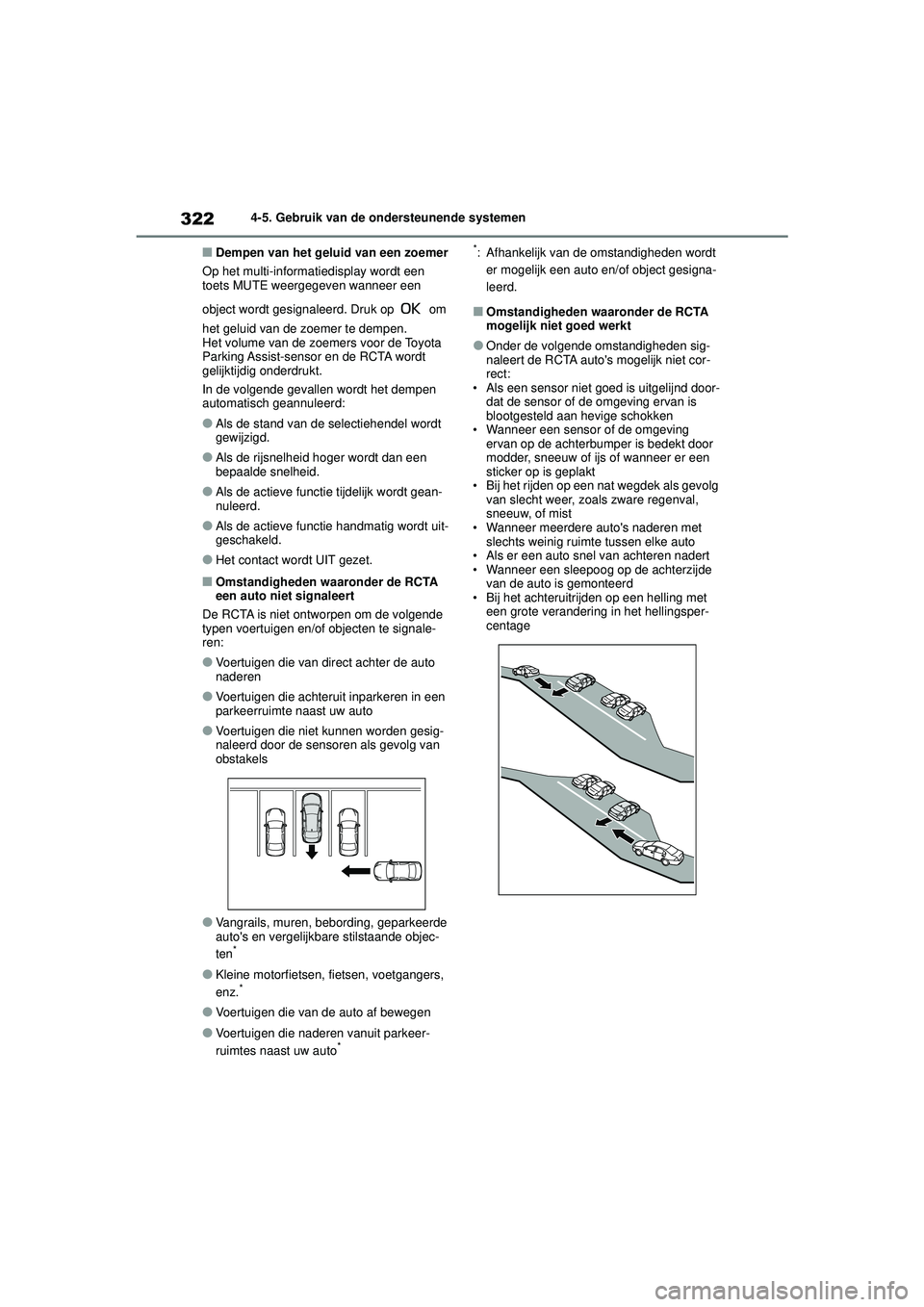

3224-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
■Dempen van het geluid van een zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
object wordt gesignaleerd. Druk op om
het geluid van de zoemer te dempen.
Het volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als de actieve functie tijdelijk wordt gean-
nuleerd.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Het contact wordt UIT gezet.
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren:
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto* *
: Afhankelijk van de omstandigheden wordt
er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als een sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer een sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een
sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Als er een auto snel van achteren nadert
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 322 Tuesday, August 25, 2020 9:11 AM

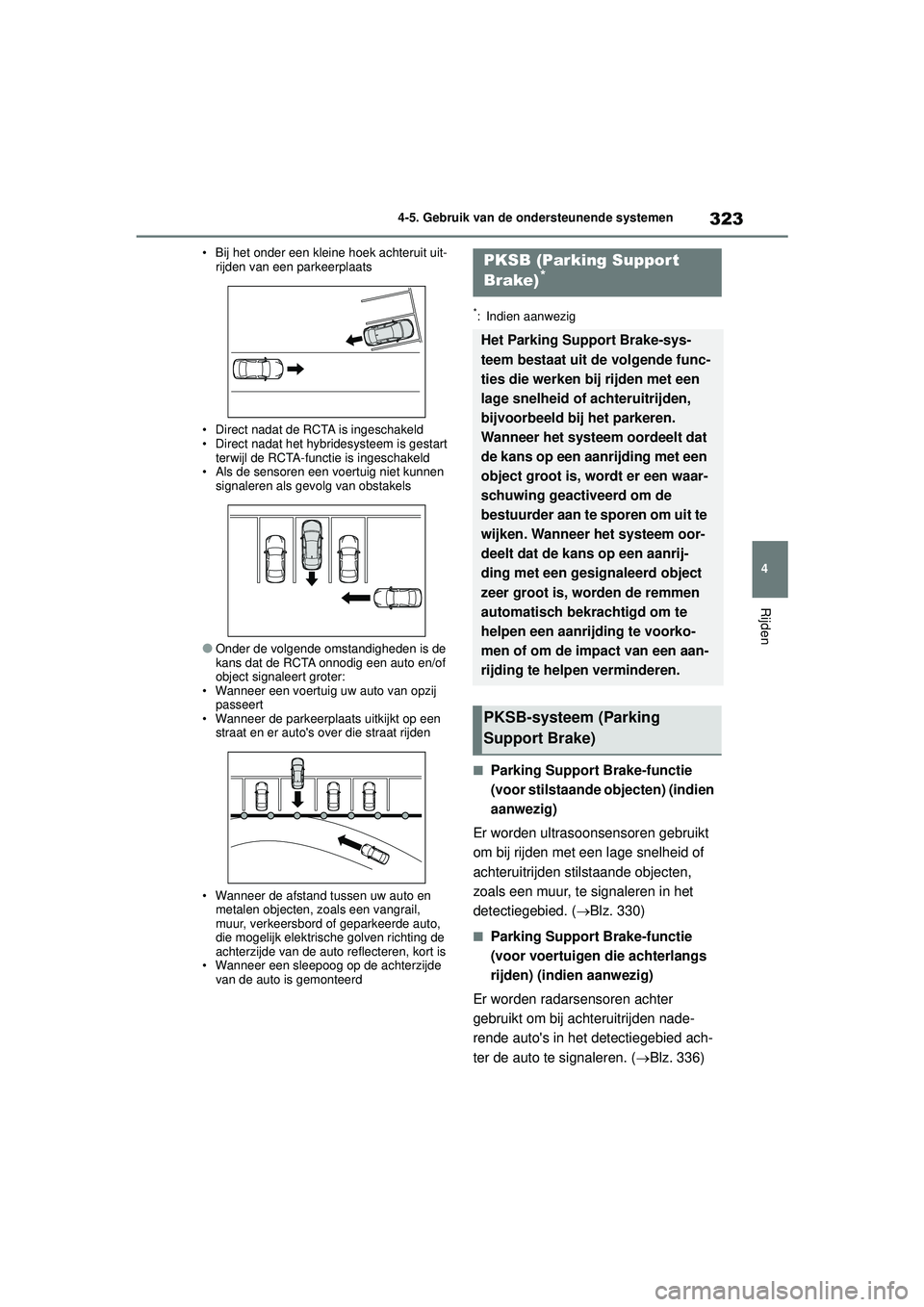

323
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE • Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA-functi e is ingeschakeld
• Als de sensoren een voertuig niet kunnen signaleren als gevolg van obstakels
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten) (indien
aanwezig)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. ( Blz. 330)
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden) (indien aanwezig)
Er worden radarsensoren achter
gebruikt om bij achteruitrijden nade-
rende auto's in het detectiegebied ach-
ter de auto te signaleren. ( Blz. 336)
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
object groot is, wordt er een waar-
schuwing geactiveerd om de
bestuurder aan te sporen om uit te
wijken. Wanneer het systeem oor-
deelt dat de kans op een aanrij-
ding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te
helpen een aanrijding te voorko-
men of om de impact van een aan-
rijding te helpen verminderen.
PKSB-systeem (Parking
Support Brake)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 323 Tuesday, August 25, 2020 9:11 AM

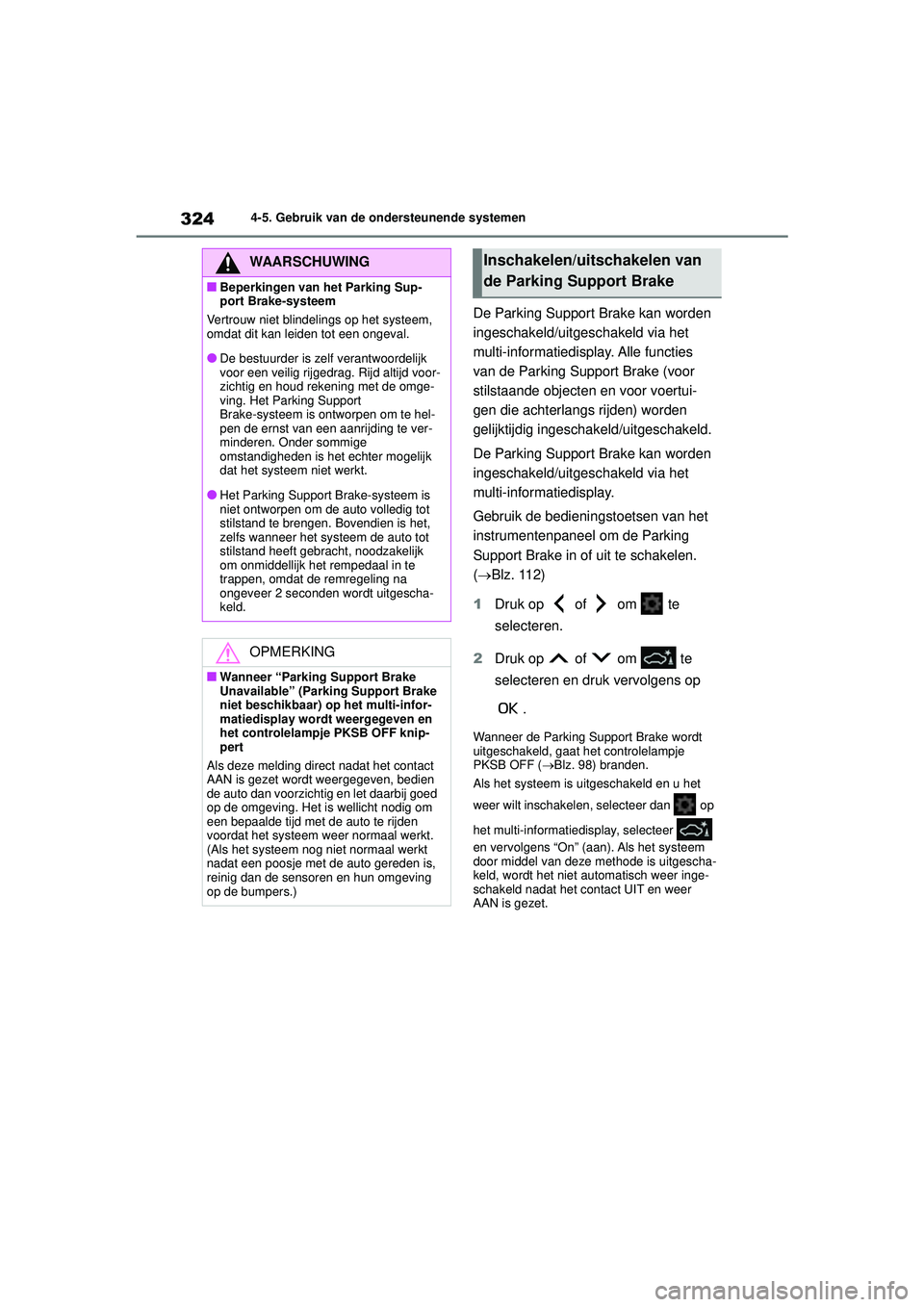

3244-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay.
Gebruik de bedienin gstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( Blz. 98) branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” ( aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support
Brake-systeem is ontworpen om te hel-
pen de ernst van een aanrijding te ver-
minderen. Onder sommige
omstandigheden is het echter mogelijk
dat het systeem niet werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF knip-
pert
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 324 Tuesday, August 25, 2020 9:11 AM

325
4
4-5. Gebruik van de ondersteunende systemen
Rijden

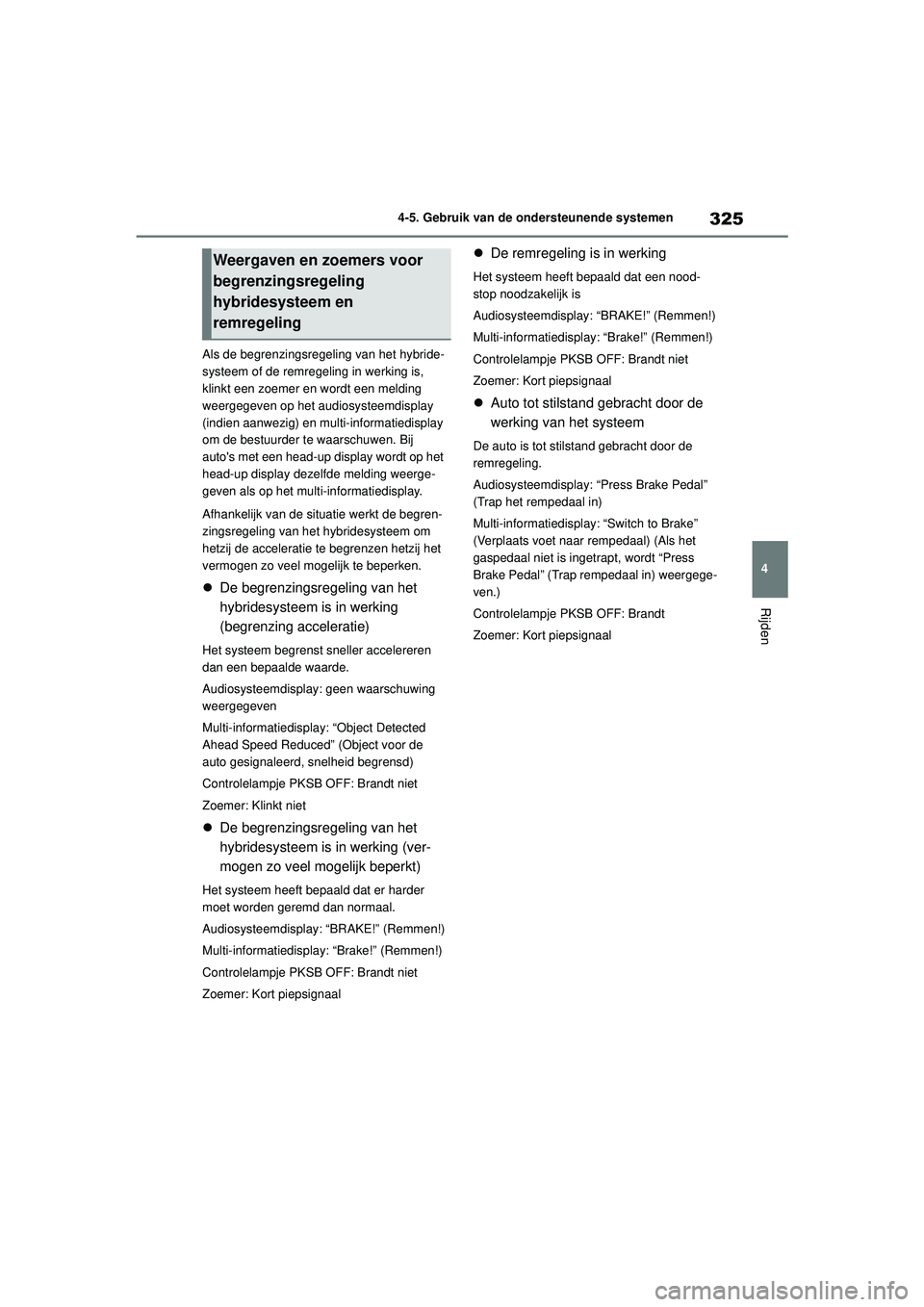

COROLLA HV_TMMT_EE Als de begrenzingsregeling van het hybride-
systeem of de remregeling in werking is,
klinkt een zoemer en wordt een melding
weergegeven op het audiosysteemdisplay
(indien aanwezig) en multi-informatiedisplay
om de bestuurder te waarschuwen. Bij
auto's met een head-up display wordt op het
head-up display dezelfde melding weerge-
geven als op het multi-informatiedisplay.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het hybridesysteem om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.

De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Audiosysteemdisplay: geen waarschuwing
weergegeven
Multi-informatiedisplay: “Object Detected
Ahead Speed Reduced” (Object voor de
auto gesignaleerd, snelheid begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
hybridesysteem is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Audiosysteemdisplay: “BRAKE!” (Remmen!)
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Audiosysteemdisplay: “BRAKE!” (Remmen!)
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Audiosysteemdisplay: “Press Brake Pedal”
(Trap het rempedaal in)
Multi-informatiedisplay: “Switch to Brake”
(Verplaats voet naar rempedaal) (Als het
gaspedaal niet is ingetrapt, wordt “Press
Brake Pedal” (Trap rempedaal in) weergege-
ven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Weergaven en zoemers voor
begrenzingsregeling
hybridesysteem en
remregeling
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 325 Tuesday, August 25, 2020 9:11 AM

3264-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE

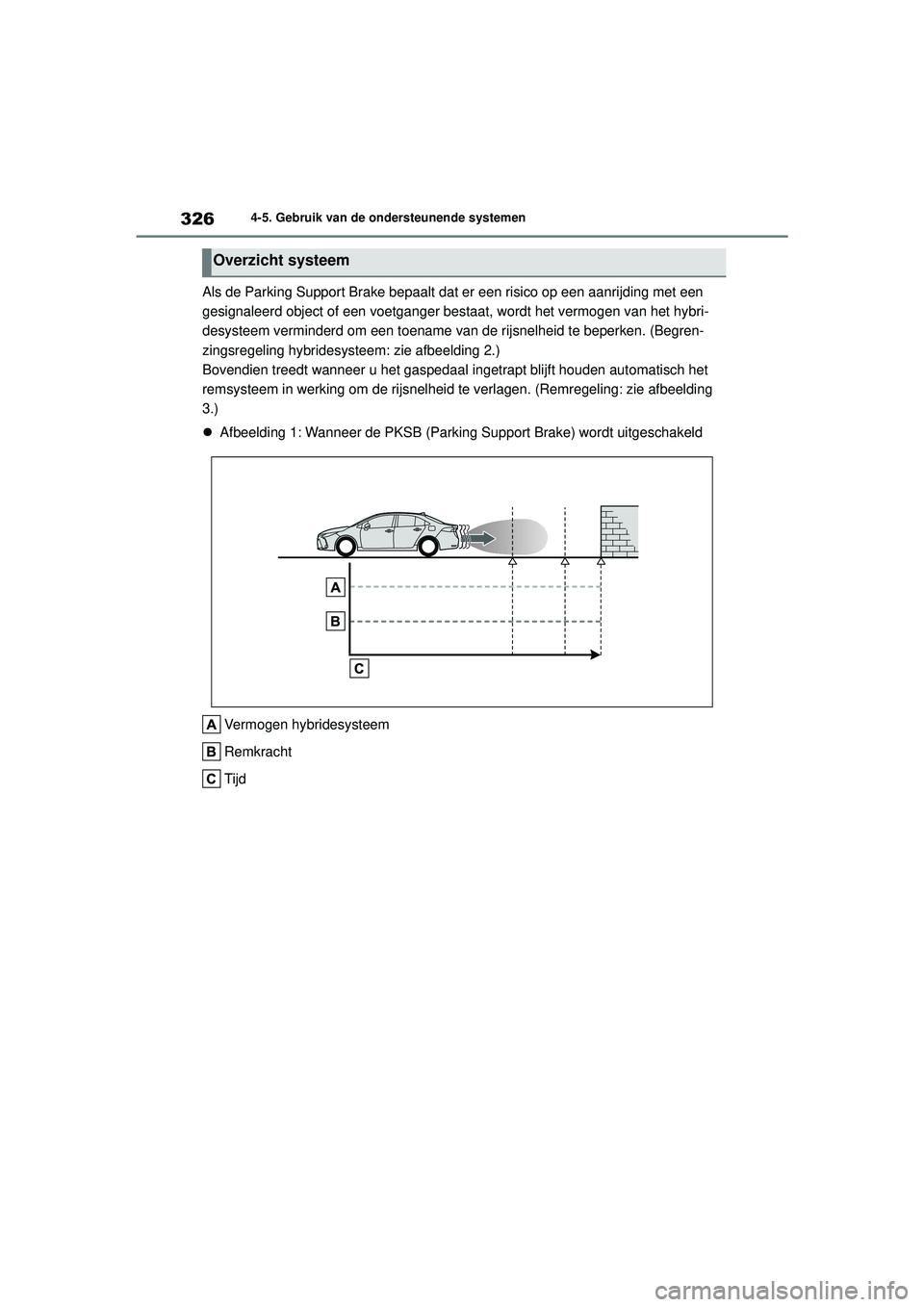

Als de Parking Support Brake bepaalt dat er een risico op een aanrijding met een
gesignaleerd object of een voetganger bestaat, wordt het vermogen van het hybri-
desysteem verminderd om een toename van de rijsnelheid te beperken. (Begren-
zingsregeling hybridesysteem: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automatisch het
remsysteem in werking om de rijsnelheid te verlagen. (Remregeling: zie afbeelding
3.)
 Afbeelding 1: Wanneer de PKSB (Parking Su pport Brake) wordt uitgeschakeld
Vermogen hybridesysteem
Remkracht
Tijd
Overzicht systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 326 Tuesday, August 25, 2020 9:11 AM

327
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE


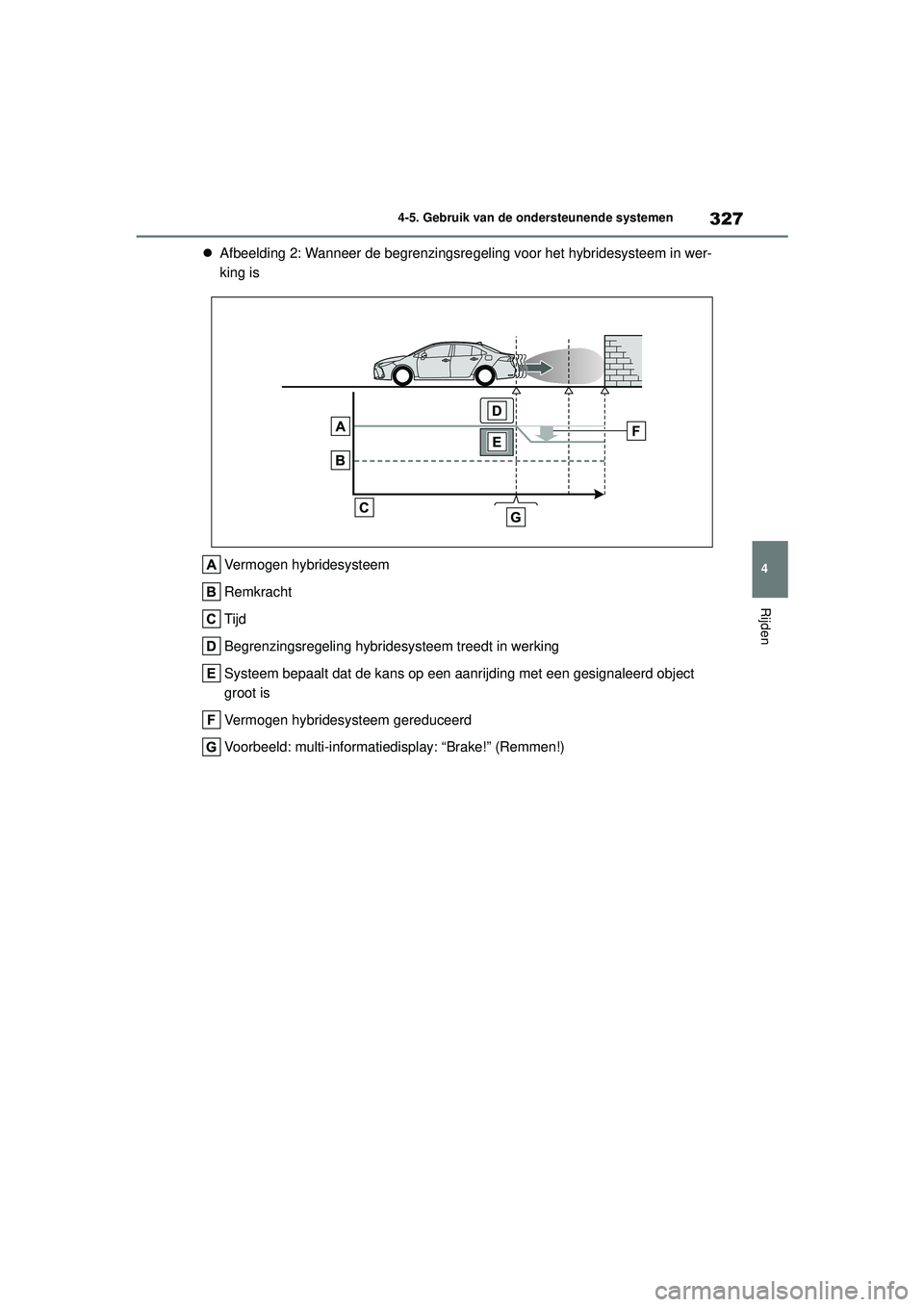

Afbeelding 2: Wanneer de begrenzingsre geling voor het hybridesysteem in wer-
king is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybride systeem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Vermogen hybridesysteem gereduceerd
Voorbeeld: multi-informatiedisp lay: “Brake!” (Remmen!)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 327 Tuesday, August 25, 2020 9:11 AM

3284-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE

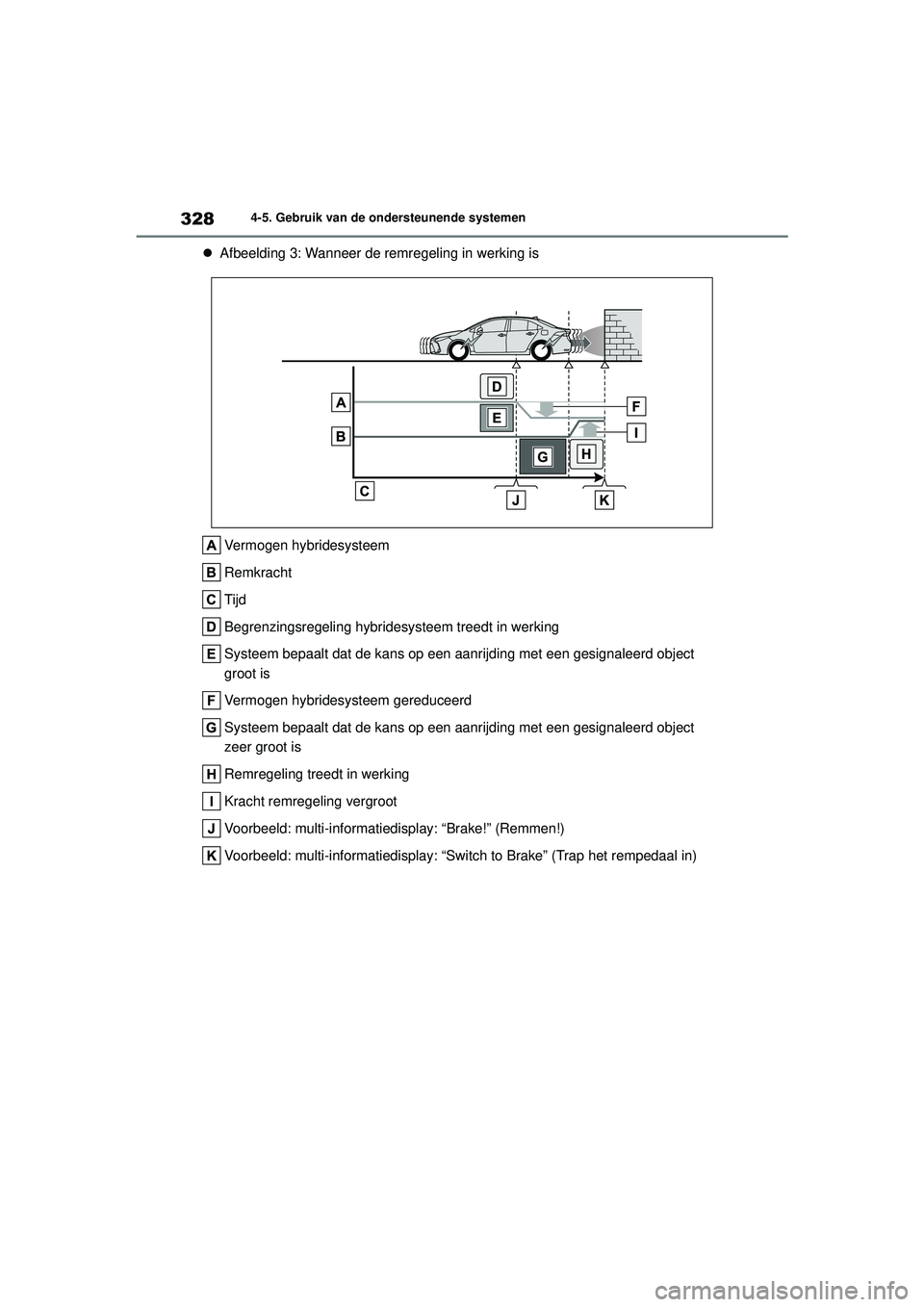

 Afbeelding 3: Wanneer de remregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybride systeem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedisp lay: “Brake!” (Remmen!)
Voorbeeld: multi-informatiedi splay: “Switch to Brake” (Trap het rempedaal in)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 328 Tuesday, August 25, 2020 9:11 AM
