TOYOTA COROLLA 2020 Instructieboekje (in Dutch)

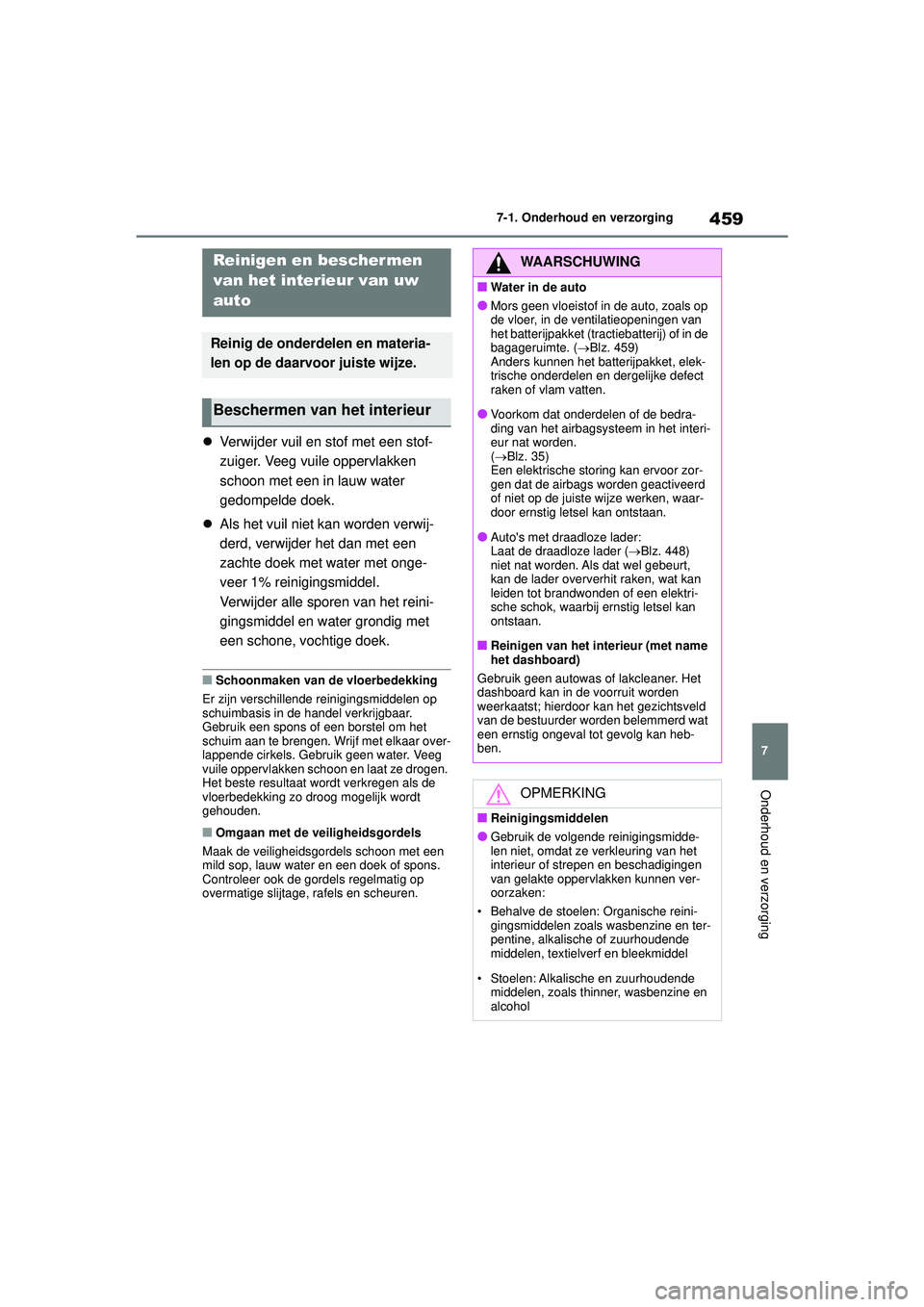

459
7
7-1. Onderhoud en verzorging
Onderhoud en verzorging
COROLLA HV_TMMT_EE

Verwijder vuil en stof met een stof-
zuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
 Als het vuil niet kan worden verwij-
derd, verwijder het dan met een
zachte doek met water met onge-
veer 1% reinigingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
■Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op
schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar over-
lappende cirkels. Gebruik geen water. Veeg
vuile oppervlakken schoon en laat ze drogen.
Het beste resultaat wordt verkregen als de
vloerbedekking zo droog mogelijk wordt
gehouden.
■Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met een
mild sop, lauw water en een doek of spons.
Controleer ook de gordels regelmatig op
overmatige slijtage, rafels en scheuren.
Reinigen en beschermen
van het interieur van uw
auto
Reinig de onderdelen en materia-
len op de daarvoor juiste wijze.
Beschermen van het interieur
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals op
de vloer, in de ventilatieopeningen van
het batterijpakket (tractiebatterij) of in de
bagageruimte. ( Blz. 459)
Anders kunnen het batterijpakket, elek-
trische onderdelen en dergelijke defect
raken of vlam vatten.
●Voorkom dat onderdelen of de bedra-
ding van het airbagsysteem in het interi-
eur nat worden.
(  Blz. 35)
Een elektrische storing kan ervoor zor-
gen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waar-
door ernstig letsel kan ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader ( Blz. 448)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner. Het
dashboard kan in de voorruit worden
weerkaatst; hierdoor kan het gezichtsveld
van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan heb-
ben.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmidde-
len niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen
van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende
middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 459 Tuesday, August 25, 2020 9:11 AM

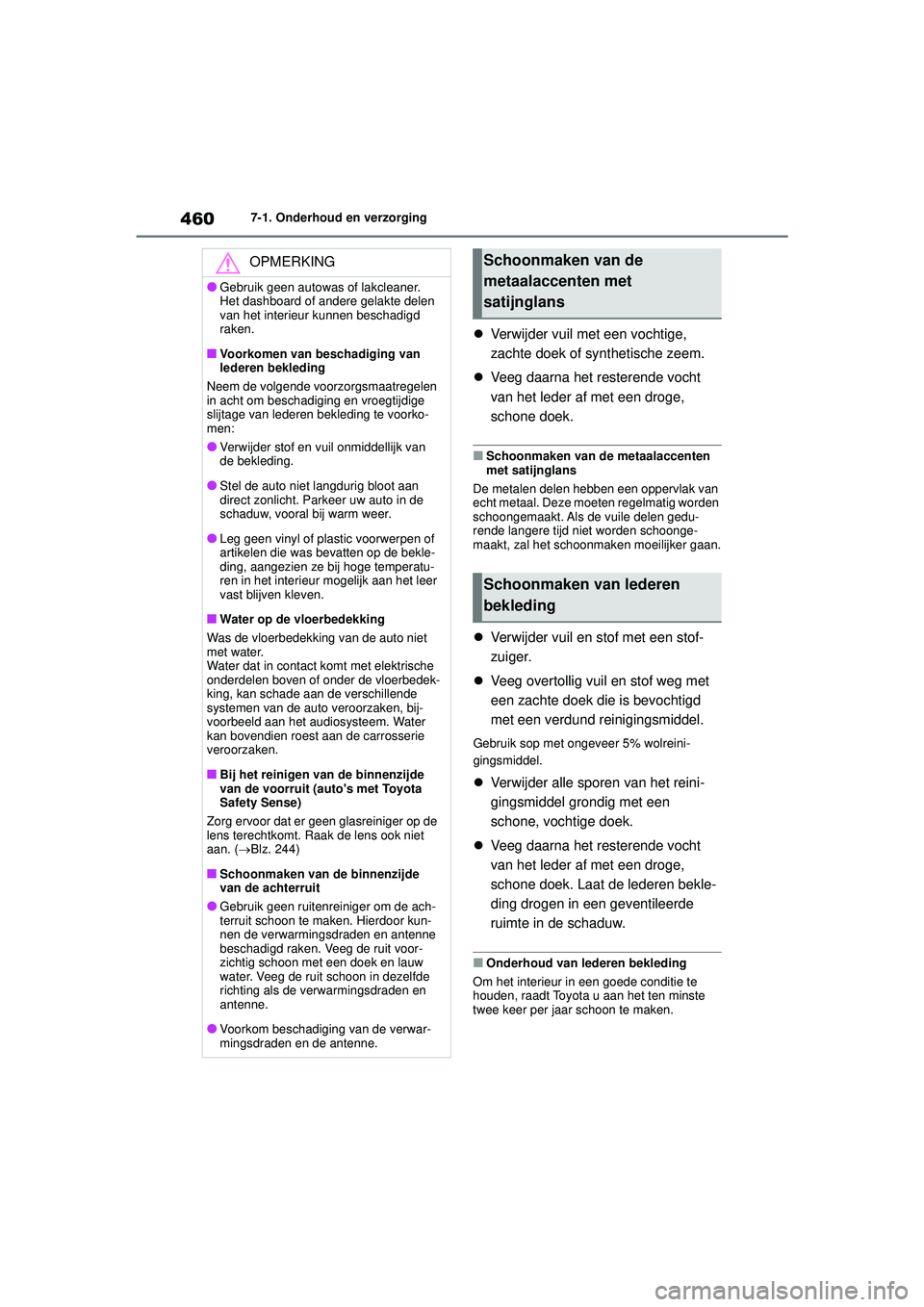

4607-1. Onderhoud en verzorging
COROLLA HV_TMMT_EE
 Verwijder vuil met een vochtige,
zachte doek of synthetische zeem.
 Veeg daarna het resterende vocht
van het leder af met een droge,
schone doek.
■Schoonmaken van de metaalaccenten
met satijnglans
De metalen delen hebben een oppervlak van
echt metaal. Deze moeten regelmatig worden
schoongemaakt. Als de vuile delen gedu-
rende langere tijd niet worden schoonge-
maakt, zal het schoonmaken moeilijker gaan.
 Verwijder vuil en stof met een stof-
zuiger.
 Veeg overtollig vuil en stof weg met
een zachte doek die is bevochtigd
met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreini-
gingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel grondig met een
schone, vochtige doek.
 Veeg daarna het resterende vocht
van het leder af met een droge,
schone doek. Laat de lederen bekle-
ding drogen in een geventileerde
ruimte in de schaduw.
■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten minste
twee keer per jaar schoon te maken.
OPMERKING
●Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte delen
van het interieur kunnen beschadigd
raken.
■Voorkomen van beschadiging van
lederen bekleding
Neem de volgende voorzorgsmaatregelen
in acht om beschadiging en vroegtijdige
slijtage van lederen bek leding te voorko-
men:
●Verwijder stof en vuil onmiddellijk van
de bekleding.
●Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen of
artikelen die was bevatten op de bekle-
ding, aangezien ze bij hoge temperatu-
ren in het interieur mogelijk aan het leer
vast blijven kleven.
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water.
Water dat in contact komt met elektrische
onderdelen boven of onder de vloerbedek-
king, kan schade aan de verschillende
systemen van de auto veroorzaken, bij-
voorbeeld aan het audiosysteem. Water
kan bovendien roest aan de carrosserie
veroorzaken.
■Bij het reinigen van de binnenzijde
van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de
lens terechtkomt. Raak de lens ook niet
aan. ( Blz. 244)
■Schoonmaken van de binnenzijde
van de achterruit
●Gebruik geen ruitenreiniger om de ach-
terruit schoon te maken. Hierdoor kun-
nen de verwarmingsdraden en antenne
beschadigd raken. Veeg de ruit voor-
zichtig schoon met een doek en lauw
water. Veeg de ruit schoon in dezelfde
richting als de verwarmingsdraden en
antenne.
●Voorkom beschadiging van de verwar-
mingsdraden en de antenne.
Schoonmaken van de
metaalaccenten met
satijnglans
Schoonmaken van lederen
bekleding
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 460 Tuesday, August 25, 2020 9:11 AM

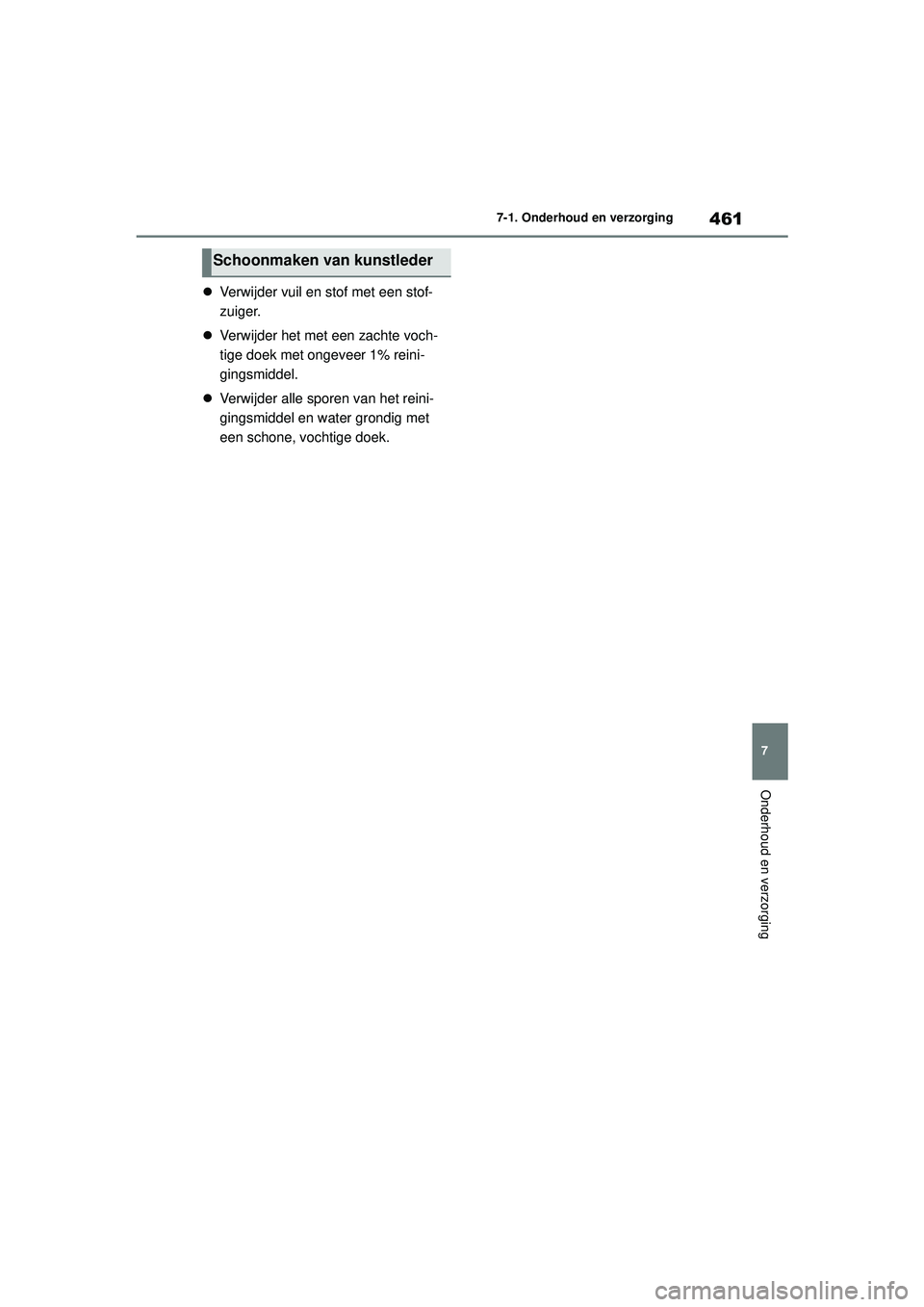

461
7
7-1. Onderhoud en verzorging
Onderhoud en verzorging
COROLLA HV_TMMT_EE

Verwijder vuil en stof met een stof-
zuiger.
 Verwijder het met een zachte voch-
tige doek met ongeveer 1% reini-
gingsmiddel.
 Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
Schoonmaken van kunstleder
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 461 Tuesday, August 25, 2020 9:11 AM

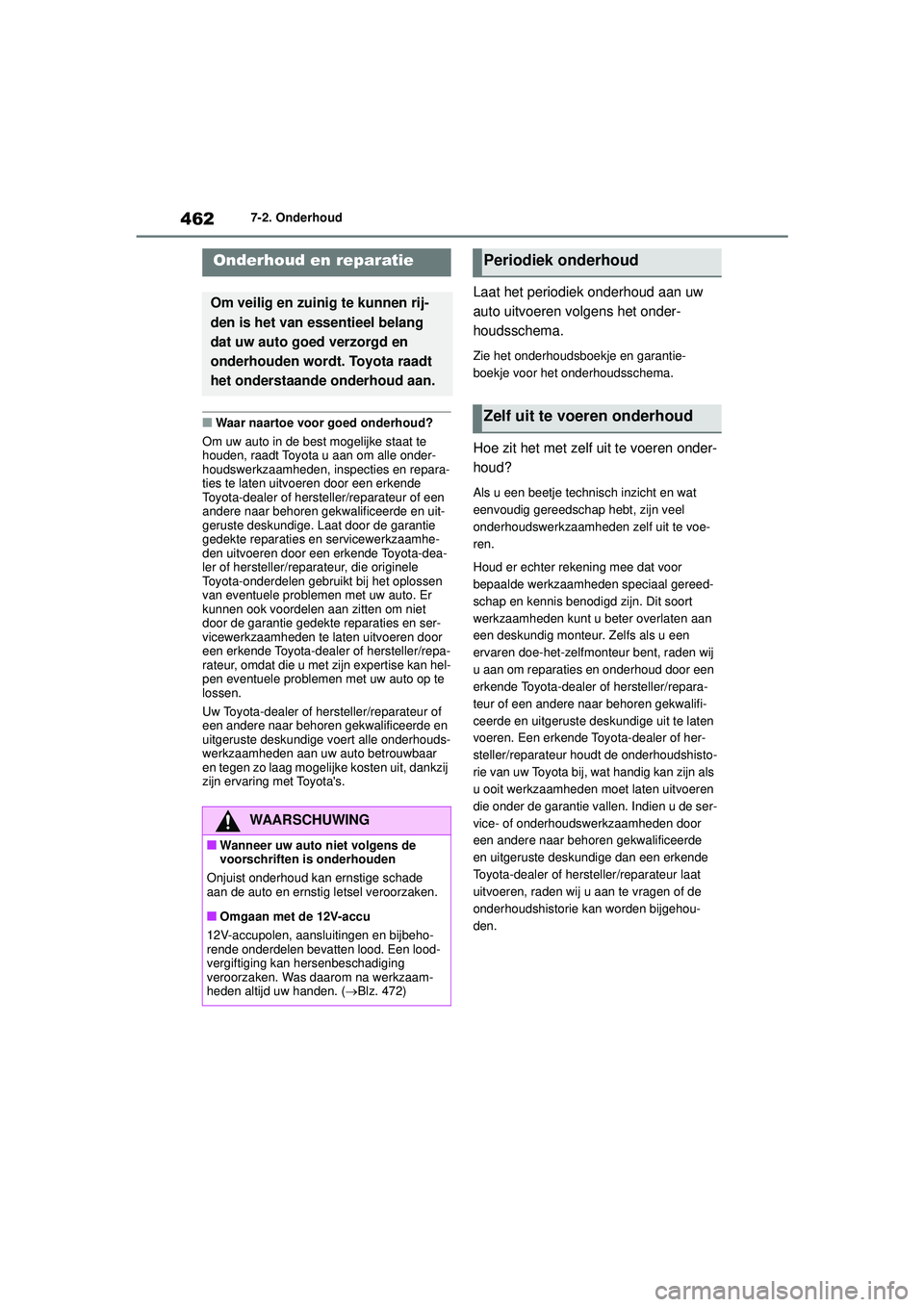

4627-2. Onderhoud
COROLLA HV_TMMT_EE
7-2.Onderhoud
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en repara-
ties te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Laat door de garantie
gedekte reparaties en servicewerkzaamhe-
den uitvoeren door een erkende Toyota-dea-
ler of hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het oplossen
van eventuele problemen met uw auto. Er
kunnen ook voordelen aan zitten om niet
door de garantie gedekte reparaties en ser-
vicewerkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur, omdat die u met zijn expertise kan hel-
pen eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en
uitgeruste deskundige voert alle onderhouds-
werkzaamheden aan uw auto betrouwbaar
en tegen zo laag mogelijke kosten uit, dankzij
zijn ervaring met Toyota's.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhoudsboekje en garantie-
boekje voor het onderhoudsschema.
Hoe zit het met zelf uit te voeren onder-
houd?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te voe-
ren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal gereed-
schap en kennis benodigd zijn. Dit soort
werkzaamheden kunt u beter overlaten aan
een deskundig monteur. Zelfs als u een
ervaren doe-het-zelfmonteur bent, raden wij
u aan om reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige uit te laten
voeren. Een erkende Toyota-dealer of her-
steller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als
u ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de ser-
vice- of onderhoudswerkzaamheden door
een andere naar behoren gekwalificeerde
en uitgeruste deskundige dan een erkende
Toyota-dealer of hersteller/reparateur laat
uitvoeren, raden wij u aan te vragen of de
onderhoudshistorie kan worden bijgehou-
den.
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota raadt
het onderstaande onderhoud aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en ernstig letsel veroorzaken.
■Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbeho-
rende onderdelen bevatten lood. Een lood-
vergiftiging kan hersenbeschadiging
veroorzaken. Was daarom na werkzaam-
heden altijd uw handen. ( Blz. 472)
Periodiek onderhoud
Zelf uit te voeren onderhoud
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 462 Tuesday, August 25, 2020 9:11 AM

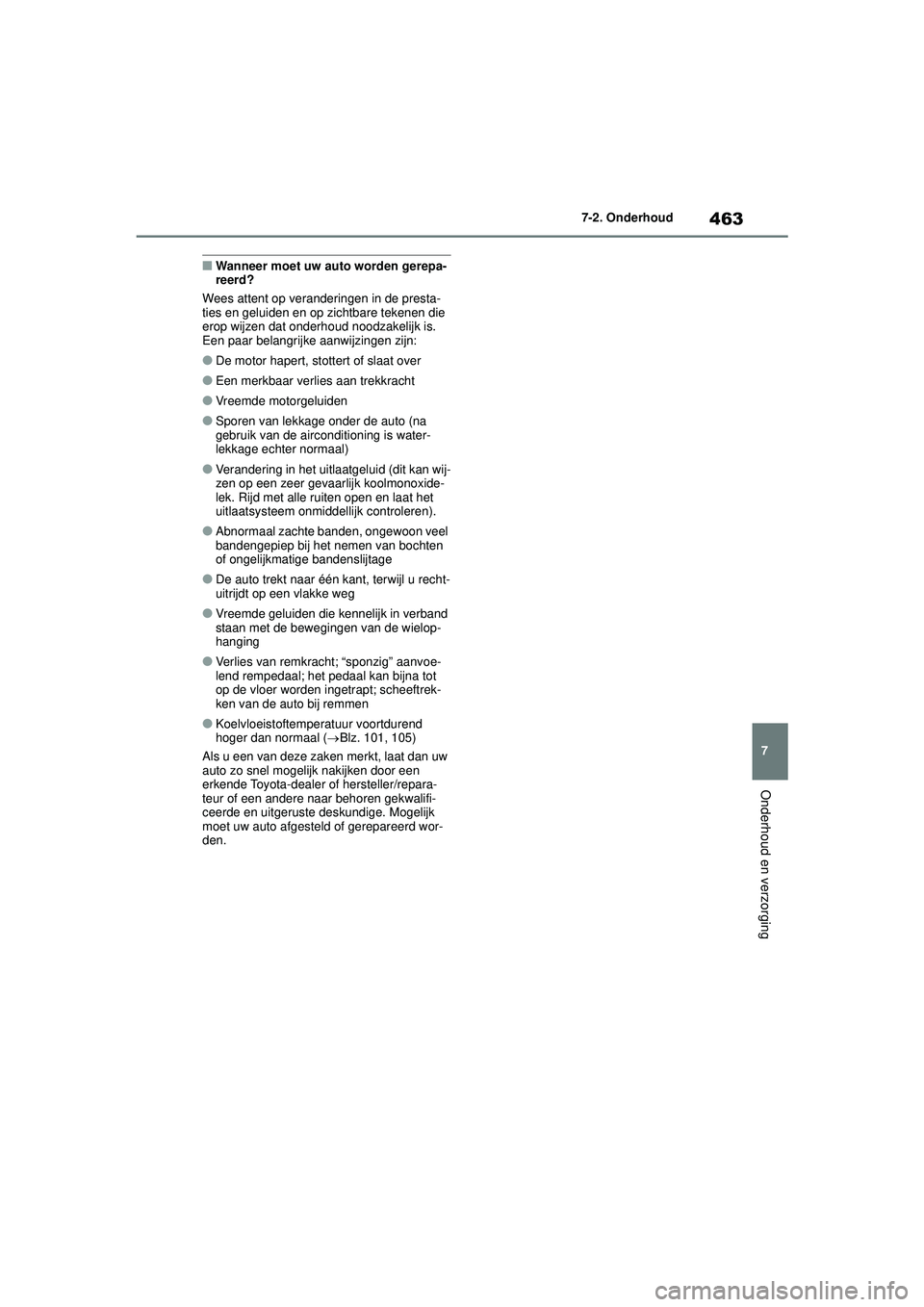

463
7
7-2. Onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Wanneer moet uw auto worden gerepa-
reerd?
Wees attent op veranderingen in de presta-
ties en geluiden en op zichtbare tekenen die
erop wijzen dat onderh oud noodzakelijk is.
Een paar belangrijke aanwijzingen zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de aircondi tioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wij-
zen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het
uitlaatsysteem onmiddel lijk controleren).
●Abnormaal zachte banden, ongewoon veel
bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u recht-
uitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband
staan met de bewegingen van de wielop-
hanging
●Verlies van remkracht; “sponzig” aanvoe-
lend rempedaal; het pedaal kan bijna tot
op de vloer worden ingetrapt; scheeftrek-
ken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal (Blz. 101, 105)
Als u een van deze zaken merkt, laat dan uw
auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Mogelijk
moet uw auto afgesteld of gerepareerd wor-
den.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 463 Tuesday, August 25, 2020 9:11 AM

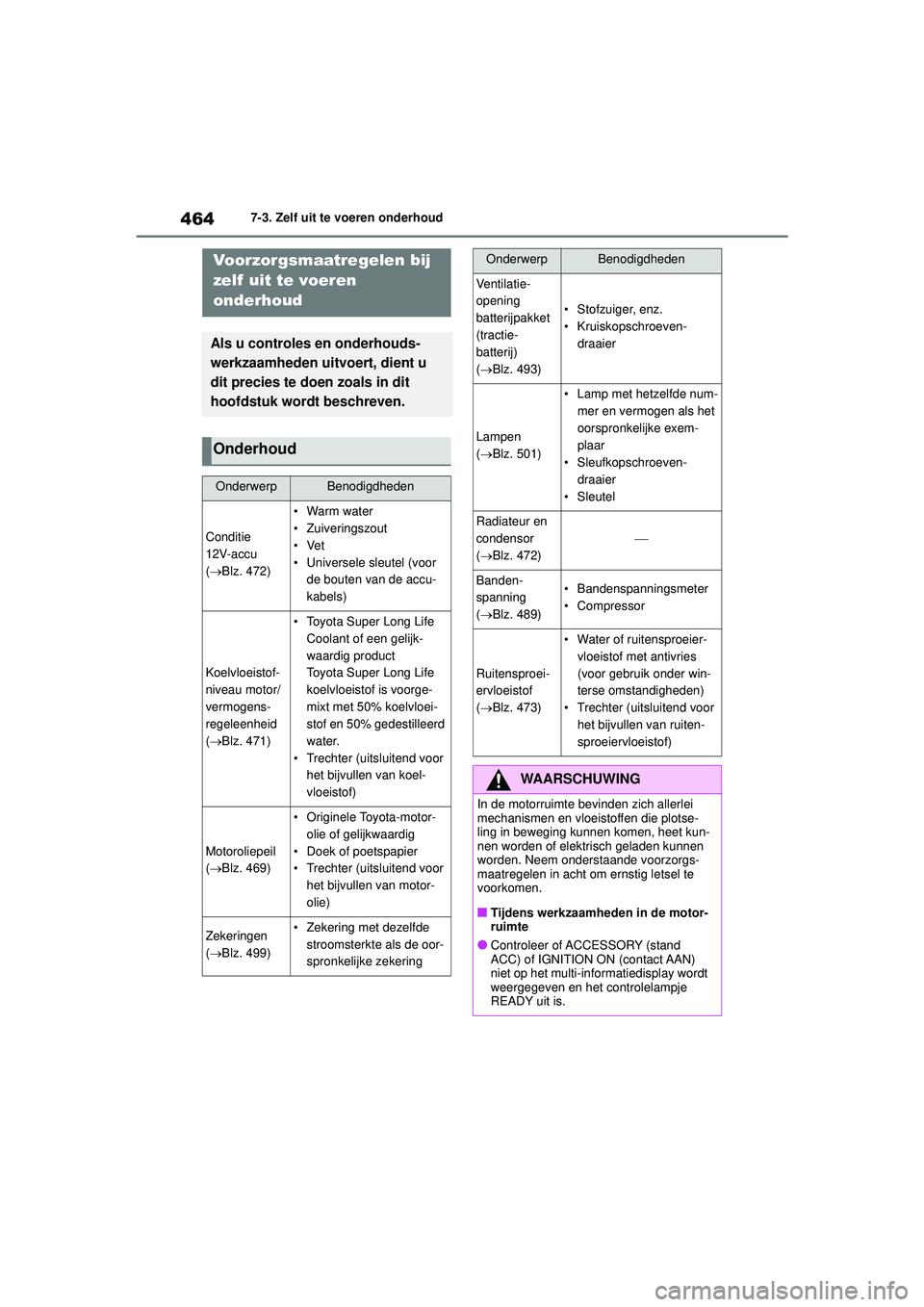

4647-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie
12V-accu
(  Blz. 472)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 471)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koelvloei-
stof en 50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
( Blz. 469)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor
het bijvullen van motor-
olie)
Zekeringen
( Blz. 499)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Ventilatie-
opening
batterijpakket
(tractie-
batterij)
( Blz. 493)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 501)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 472)

Banden-
spanning
( Blz. 489)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
( Blz. 473)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
OnderwerpBenodigdheden
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 464 Tuesday, August 25, 2020 9:11 AM

465
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE

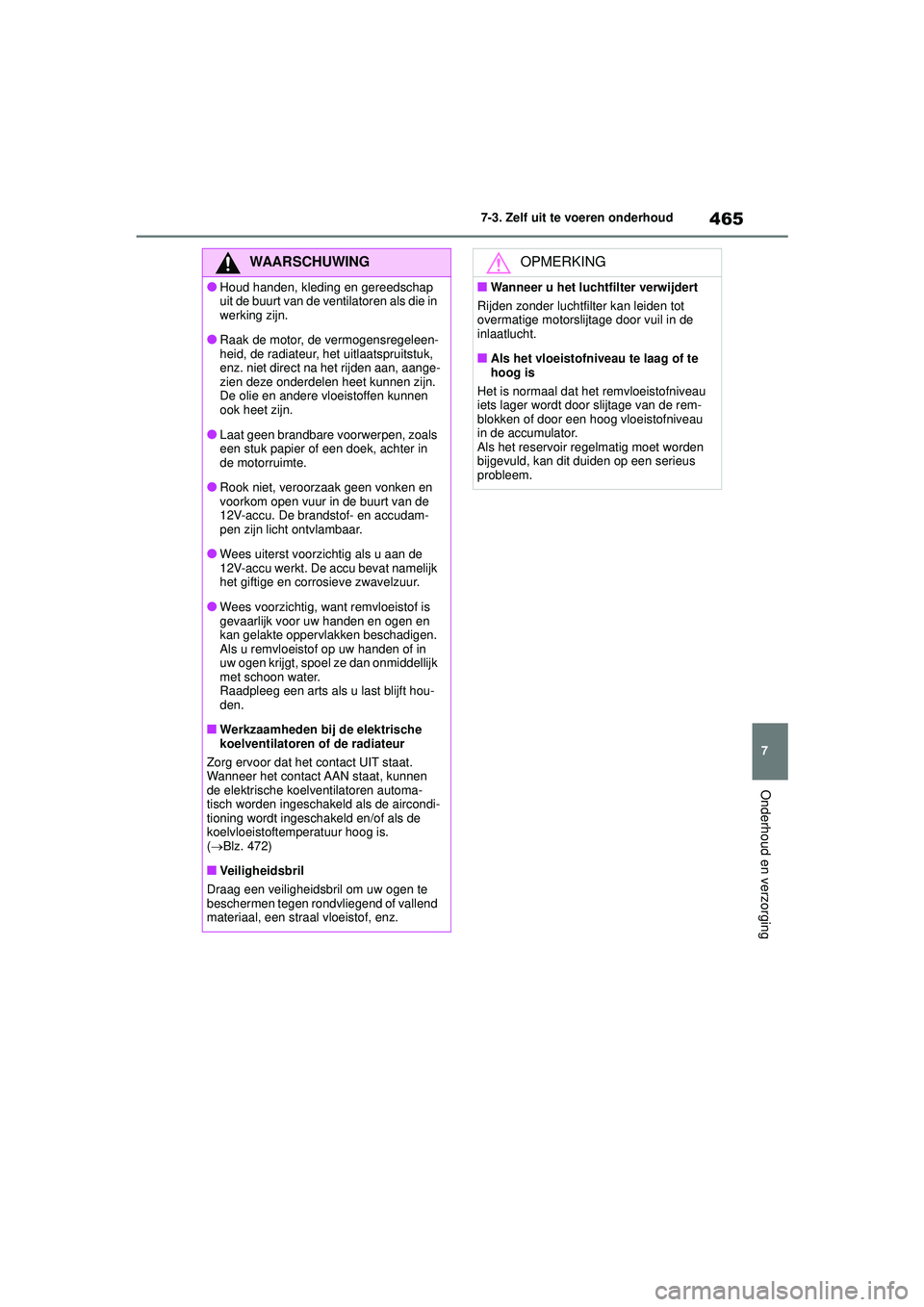

WAARSCHUWING
●Houd handen, kleding en gereedschap
uit de buurt van de ventilatoren als die in
werking zijn.
●Raak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel
ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
■Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen
de elektrische koelventilatoren automa-
tisch worden ingeschakeld als de aircondi-
tioning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
(  Blz. 472)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 465 Tuesday, August 25, 2020 9:11 AM

4667-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

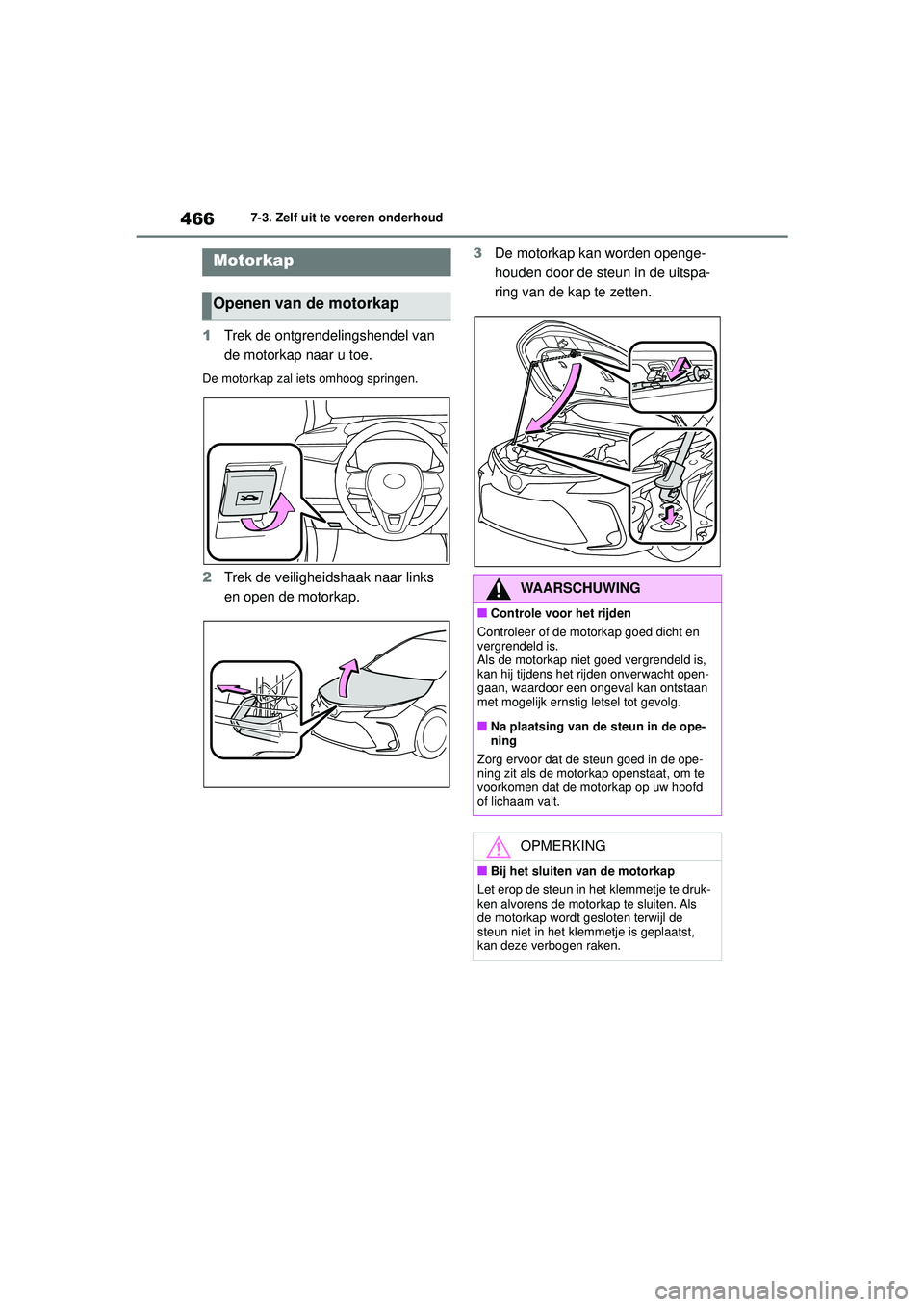

1 Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Trek de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 466 Tuesday, August 25, 2020 9:11 AM

467
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Vo o r

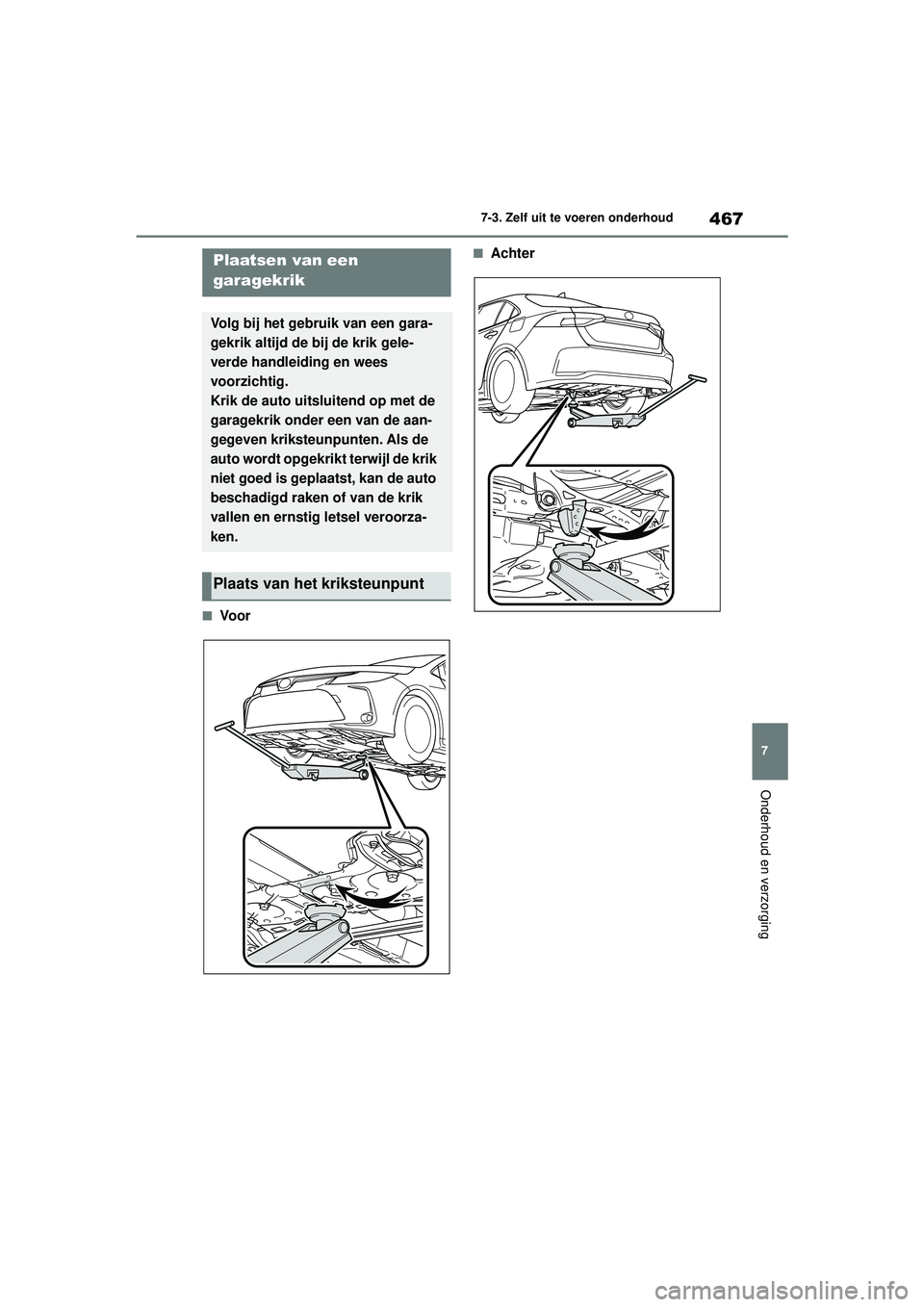

■AchterPlaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book
Page 467 Tuesday, August 25, 2020 9:11 AM

4687-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

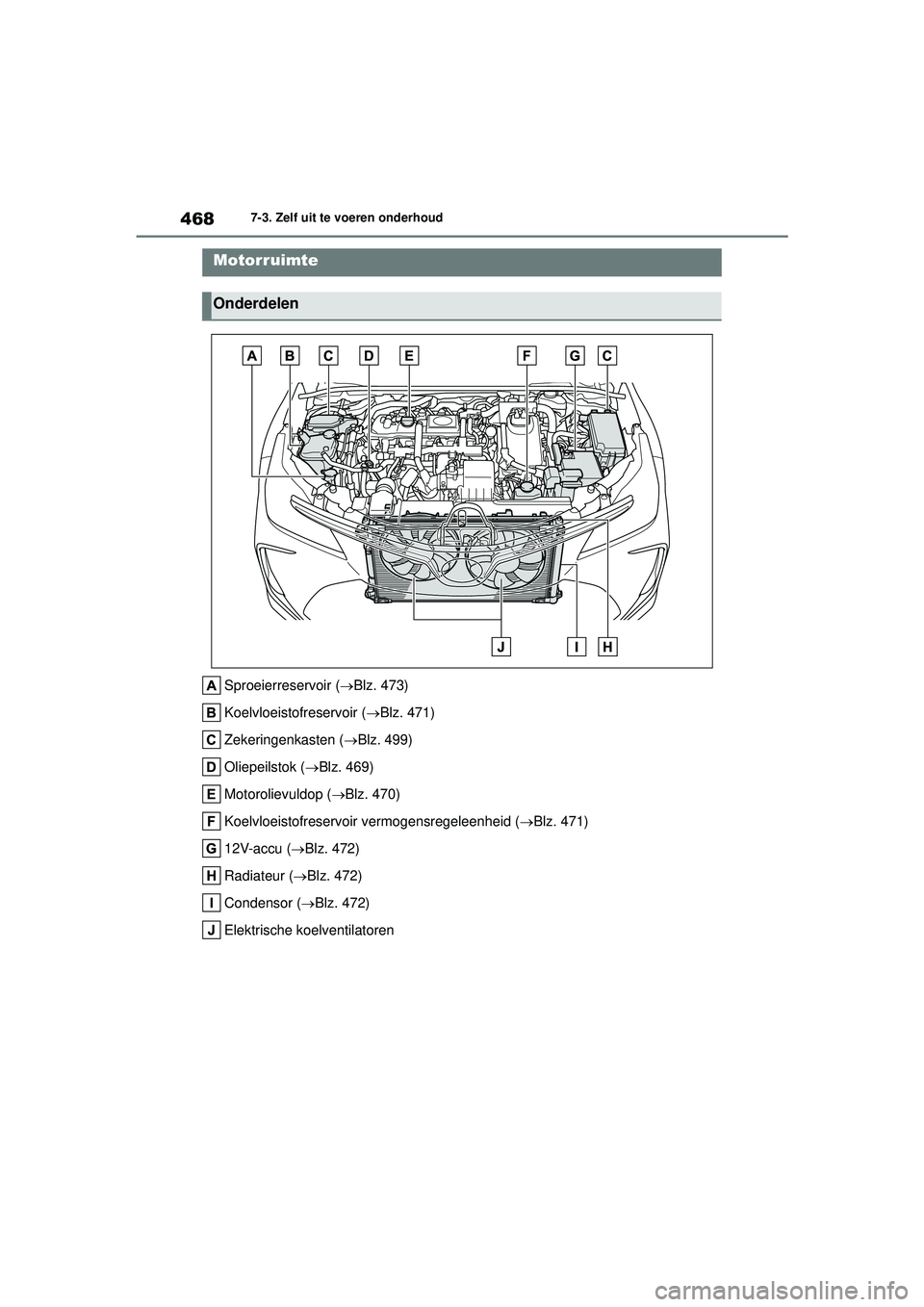

Sproeierreservoir ( Blz. 473)
Koelvloeistofreservoir ( Blz. 471)
Zekeringenkasten ( Blz. 499)
Oliepeilstok ( Blz. 469)
Motorolievuldop ( Blz. 470)
Koelvloeistofreservoir vermogensregeleenheid ( Blz. 471)
12V-accu (Blz. 472)
Radiateur ( Blz. 472)
Condensor (Blz. 472)
Elektrische koelventilatoren
Motorruimte
Onderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 468 Tuesday, August 25, 2020 9:11 AM
