ARattmonterade reglage Sid. 86
BAvståndshållning bil-till-bil, reglage
Sid. 191
CFarthållare, reglage
Aktiv farthållare med radar från
0 km/tim Sid. 187
DFjärrkontroller till
ljudsystemet*Sid. 264
EHastighetsbegränsare, huvudreglage
Sid. 199
FLTA (Körfältsassistans) reglage
Sid. 178
GTelefonknapp*Sid. 285
HSamtalsknapp*Sid. 285
*Modeller med navigations/multimediasystem, se instruktionsboken till navigations/
multimediasystemet eller instruktionsboken till multimediasystemet.
AEluppvärmda framsäten,
reglage*Sid. 311
BTrådlös laddare, reglage*Sid. 320
CKörläge EV, reglage Sid. 141
DKörlägesväljare Sid. 254
BILDREGISTER
18

Komponenter i krockkuddesystemet
ABältessträckare och kraftbegränsare
(i förekommande fall)
BSidokrocksensorer (fram)
CManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
DKrockkudde, framsätespassagerare
ESidokrockkuddar
FSidokrockgardiner
GSidokrocksensorer (bak)
HSRS-varningslampa
ISidokrocksensorer (framdörr)
JFörarens krockkudde
KFörarens knäkrockkudde
(i förekommande fall)
L”AIR BAG ON” och ”AIR BAG OFF”,
kontrollampor
MFrämre krocksensorer
NKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidorkan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 64)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 256)
• Kupébelysningen tänds automatiskt.
(→Sid. 314)
• Varningsblinkers slås på automatiskt.
(→Sid. 374)
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

VARNING!(Fortsättning)
• Modeller med knäkrockkudde på
förarsidan: Om skyddsplast har
placerats i området där förarens
knäkrockkudde utlöses ska den
avlägsnas.
• Använd inga tillbehör på stolarna som
kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
• Om det känns svårt att andas efter att
krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk
luft i kupén, eller lämna bilen om det
känns säkert. Rester på huden ska
snarast tvättas bort för att förebygga
eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
dem.
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med din Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
VARNING!(Fortsättning)
Fel kan uppstå i krockkuddarna eller de
kan utlösas (blåsas upp) oavsiktligt och
orsaka svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, anpassning,
borttagning eller byte av ratt,
instrumentpanel, instrumentbräda,
säten eller sätesklädsel, främre
dörrstolparna, mittstolparna, bakre
dörrstolparna, takets sidobalkar,
dörrpaneler fram, dörrklädsel fram
eller högtalare i framdörrar
• Ändringar av paneler i framdörr (t.ex.
göra hål)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Installation av elektroniska apparater,
som mobil tvåvägsradio (RF-sändare)
och CD-spelare
1.1.5 Säkerhetsåtgärder
beträffande avgaser
Avgaser innehåller ämnen som är
skadliga för människan om de andas in.
VARNING!
Avgaserna innehåller skadlig
kolmonoxid (CO) som är färglös och
luktlös. Observera följande
säkerhetsanvisningar. I annat fall kan
avgaser tränga in i bilen vilket kan leda
till en olycka orsakad av yrsel. Det kan
även leda till dödsfall eller utgöra en
allvarlig hälsorisk.
Viktiga faktorer under körning
• Bakluckan ska vara stängd.
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

AHake
BÖvre rem
VARNING!
När du monterar en bilbarnstol
Observera följande säkerhetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Fäst den övre remmen ordentligt och
kontrollera att den inte är snodd.
• Fäst inte övre remmen på något
annat än fästpunkterna för övre rem.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
• Om en bilbarnstol monteras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
fästpunkten därefter fixerats.
OBSERVERA
Fästpunkter (för övre rem)
Stäng locket när det inte används.
Locket kan skadas om det får vara öppet.
1.3 Hjälp i nödsituation
1.3.1 eCall*1, 2
*1I förekommande fall
*2Kan användas inom täckningsområdet
för eCall. Systemets namn varierar
beroende på land.eCall är en telematiktjänst som använder
data från Global Navigation Satellite
System (GNSS) och inbäddad
cellteknologi så att följande nödanrop
kan ringas: Automatiska nödanrop
(Automatic Collision Notification) och
manuella nödanrop (genom en tryckning
på knappen "SOS"). Denna tjänst är ett
krav i europeiska tullunionens
reglemente.
Systemkomponenter
AMikrofon
B"SOS", knapp*
CIndikeringslampor
DHögtalare
*Den här knappen är avsedd för
kommunikation med eCall-systemets
operatör. Andra SOS-knappar som finns i
andra system i ett motorfordon är inte
relaterade till enheten och är inte
avsedda för kommunikation med
eCall-systemets operatör.
Räddningsmeddelandetjänst
Automatiska nödanrop
Om en krockkudde utlöses är systemet
designat att automatiskt anropa eCall:s
larmcentral.
*Operatören som svarar tar
emot uppgifter om platsen där bilen
befinner sig, tidpunkten för händelsen
och bilens VIN, samt försöker tala med de
1 .2 Säkerhet för barn
50

Ändra mätardisplayen
Informationsdisplayen hanteras med de
rattmonterade kontrollerna.
A/: Välja menysymboler: Ändra visat innehåll, skrolla
uppåt/nedåt på skärmen och flytta
markören uppåt/nedåt
BTryck: Bekräfta/Ställ in
Tryck och håll intryckt: Återställ/Visa
anpassningsbara funktioner
CÅtergå till föregående skärm
DRinga/ta emot samtal och visning av
historik
Länkat till handsfree-systemet, samtal
som rings eller tas emot visas. Se
instruktionsboken till navigations/
multimediasystemet eller
instruktionsboken till
multimediasystemet för uppgifter om
handsfree-systemet.
Körinformation, innehåll
Funktioner på displayen
• Hastighetsmätardisplay/Räckvidd
(4,2-tumsskärm)
• Bränsleförbrukning
• Hybridsystemsindikator/ECO
Accelerator Guidance/Eco-resultat
• EV-förhållande/
EV-körningsförhållandeHastighetsmätardisplay/Räckvidd
(4,2-tumsskärm)
• Hastighetsmätardisplay
• Räckvidd
Visar räckvidden på återstående
bränsle. Använd de visade värdena
enbart som referens.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan
skilja sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Tryck startknappen till
avstängt läge när du tankar. Displayen
uppdateras eventuellt inte om bilen
tankas utan att startknappen har
tryckts till avstängt läge.
Bränsleförbrukning
Använd de visade värdena enbart som
referens.
Gäller ej hastighetsmätaren digital+
AGenomsnittlig bränsleekonomi (efter
nollställning)
Håll rattkontrollen
intryckt för att
nollställa visningen av den
genomsnittliga
bränsleförbrukningen.
BAktuell bränsleförbrukning
Visar momentan aktuell
bränsleförbrukning.
2.1 Instrumentgrupp
86

VARNING!(Fortsättning)
parkerad på en plats med tillräcklig
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara igång
medan du utför inställningarna för
vindrutedisplayen.
Visningsyta för status för
förarstödssystem/visningsyta länkad
till navigationssystem (i förekommande
fall)
Status för förarstödssystem, display
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (→Sid. 187)
• LTA (Körfilsassistans) (→Sid. 178)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se beskrivningen
av respektive system.
Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
• Kompass (färdriktning uppåt)Popup-display
Popup-meddelanden för följande system
visas vid behov:
Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(→Sid. 171)
• Bromsprioriteringssystem
(→Sid. 128)
• Kör/start-kontroll (→Sid. 129)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Symbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 386)
Varningsmeddelande
Somliga varningsmeddelanden visas vid
behov, beroende på vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
Ljudsystemets driftstatus
(i förekommande fall)
Visas när en fjärrkontrollknapp på ratten
används.
Handsfree-systemets status
(i förekommande fall)
Visas när handsfree-systemet används.
När ett snabbmeddelande visas
När ett snabbmeddelande visas så visas
eventuellt inte den aktuella displayen.
I det här fallet återkommer displayen när
snabbmeddelandet försvinner.
2.1 Instrumentgrupp
94

Kontrollera att
parkeringsbromsindikatorn och
parkeringsbromslampan slocknar.

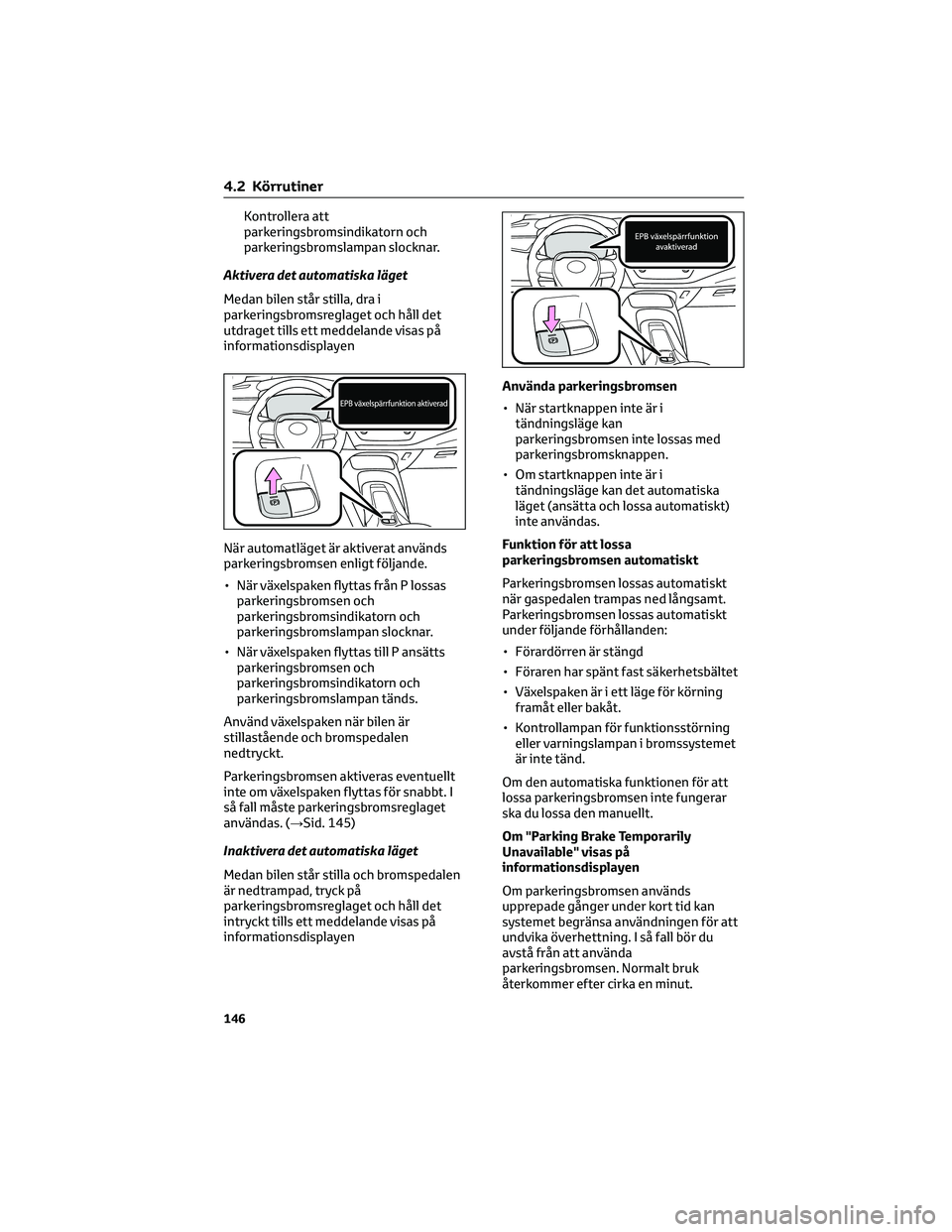

Aktivera det automatiska läget
Medan bilen står stilla, dra i
parkeringsbromsreglaget och håll det
utdraget tills ett meddelande visas på
informationsdisplayen
När automatläget är aktiverat används
parkeringsbromsen enligt följande.
• När växelspaken flyttas från P lossas
parkeringsbromsen och
parkeringsbromsindikatorn och
parkeringsbromslampan slocknar.
• När växelspaken flyttas till P ansätts
parkeringsbromsen och
parkeringsbromsindikatorn och
parkeringsbromslampan tänds.
Använd växelspaken när bilen är
stillastående och bromspedalen
nedtryckt.
Parkeringsbromsen aktiveras eventuellt
inte om växelspaken flyttas för snabbt. I
så fall måste parkeringsbromsreglaget
användas. (→Sid. 145)
Inaktivera det automatiska läget
Medan bilen står stilla och bromspedalen
är nedtrampad, tryck på
parkeringsbromsreglaget och håll det
intryckt tills ett meddelande visas på
informationsdisplayenAnvända parkeringsbromsen
• När startknappen inte är i
tändningsläge kan
parkeringsbromsen inte lossas med
parkeringsbromsknappen.
• Om startknappen inte är i
tändningsläge kan det automatiska
läget (ansätta och lossa automatiskt)
inte användas.
Funktion för att lossa
parkeringsbromsen automatiskt
Parkeringsbromsen lossas automatiskt
när gaspedalen trampas ned långsamt.
Parkeringsbromsen lossas automatiskt
under följande förhållanden:
• Förardörren är stängd
• Föraren har spänt fast säkerhetsbältet
• Växelspaken är i ett läge för körning
framåt eller bakåt.
• Kontrollampan för funktionsstörning
eller varningslampan i bromssystemet
är inte tänd.
Om den automatiska funktionen för att
lossa parkeringsbromsen inte fungerar
ska du lossa den manuellt.
Om "Parking Brake Temporarily
Unavailable" visas på
informationsdisplayen
Om parkeringsbromsen används
upprepade gånger under kort tid kan
systemet begränsa användningen för att
undvika överhettning. I så fall bör du
avstå från att använda
parkeringsbromsen. Normalt bruk
återkommer efter cirka en minut.
4.2 Körrutiner
146

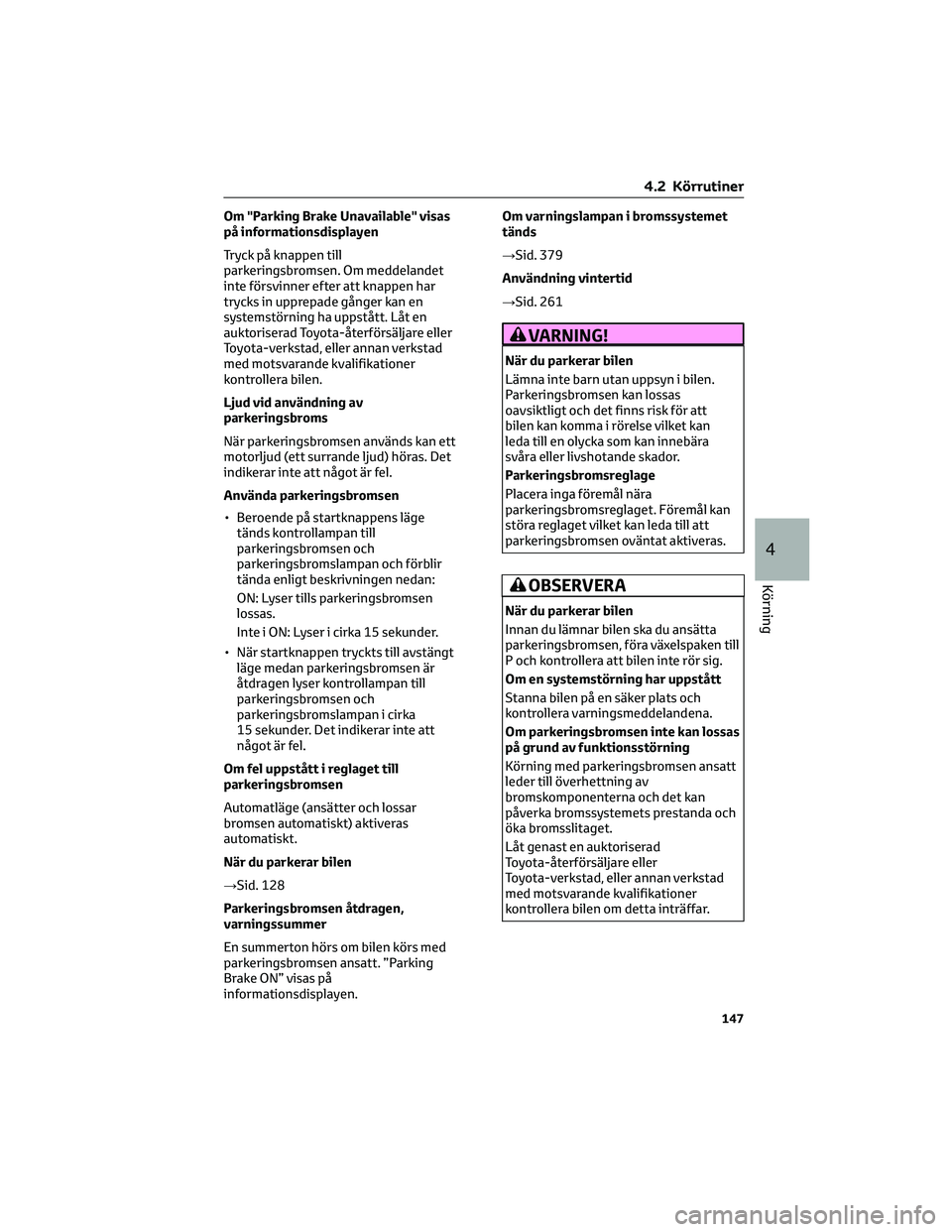

Om "Parking Brake Unavailable" visas
på informationsdisplayen
Tryck på knappen till
parkeringsbromsen. Om meddelandet
inte försvinner efter att knappen har
trycks in upprepade gånger kan en
systemstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Ljud vid användning av
parkeringsbroms
När parkeringsbromsen används kan ett
motorljud (ett surrande ljud) höras. Det
indikerar inte att något är fel.
Använda parkeringsbromsen
• Beroende på startknappens läge
tänds kontrollampan till
parkeringsbromsen och
parkeringsbromslampan och förblir
tända enligt beskrivningen nedan:
ON: Lyser tills parkeringsbromsen
lossas.
Inte i ON: Lyser i cirka 15 sekunder.
• När startknappen tryckts till avstängt
läge medan parkeringsbromsen är
åtdragen lyser kontrollampan till
parkeringsbromsen och
parkeringsbromslampan i cirka
15 sekunder. Det indikerar inte att
något är fel.
Om fel uppstått i reglaget till
parkeringsbromsen
Automatläge (ansätter och lossar
bromsen automatiskt) aktiveras
automatiskt.
När du parkerar bilen
→Sid. 128
Parkeringsbromsen åtdragen,
varningssummer
En summerton hörs om bilen körs med
parkeringsbromsen ansatt. ”Parking
Brake ON” visas på
informationsdisplayen.Om varningslampan i bromssystemet
tänds
→Sid. 379
Användning vintertid
→Sid. 261
VARNING!
När du parkerar bilen
Lämna inte barn utan uppsyn i bilen.
Parkeringsbromsen kan lossas
oavsiktligt och det finns risk för att
bilen kan komma i rörelse vilket kan
leda till en olycka som kan innebära
svåra eller livshotande skador.
Parkeringsbromsreglage
Placera inga föremål nära
parkeringsbromsreglaget. Föremål kan
störa reglaget vilket kan leda till att
parkeringsbromsen oväntat aktiveras.
OBSERVERA
När du parkerar bilen
Innan du lämnar bilen ska du ansätta
parkeringsbromsen, föra växelspaken till
P och kontrollera att bilen inte rör sig.
Om en systemstörning har uppstått
Stanna bilen på en säker plats och
kontrollera varningsmeddelandena.
Om parkeringsbromsen inte kan lossas
på grund av funktionsstörning
Körning med parkeringsbromsen ansatt
leder till överhettning av
bromskomponenterna och det kan
påverka bromssystemets prestanda och
öka bromsslitaget.
Låt genast en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta inträffar.
4.2 Körrutiner
147
4
Körning

VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar. Frontkameran
kommer annars eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
VARNING!(Fortsättning)
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm (Cirka 10 cm åt höger
och vänster från mitten på
frontkameran)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta
bort imma, kondens eller is med
avimningsfunktionen. (→Sid. 307)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
• Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta
måste frontkameran omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
4.5 Använda körstödssystemen
160

– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
*1Gäller fordon som är avsedda för
länder/områden där detektering av
cyklister inte är möjlig (→Sid. 171)
*2Gäller fordon som är avsedda för
länder/områden där detektering av
fotgängare och/eller cyklister är möjlig
(→Sid. 171)
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 256) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.
4.5.3 LTA (Körfilsassistans)*
*I förekommande fall
Vid körning på motorvägar med vita
(gula) körfältsmarkeringar larmar den här
funktionen föraren om bilen lämnar sitt
körfält eller riktning
*och ger assistans
genom att vrida ratten för att hålla bilen i
sitt körfält eller riktning
*. Systemet ger
styrassistans när den aktiva farthållaren
från 0 km/tim håller bilen i sitt körfält.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda körstödssystemen
178
