baksäte TOYOTA COROLLA CROSS 2023 Bruksanvisningar (in Swedish)

För din information.................5
Så här läser du den här instruktionsboken....8
Söka information..................8
Bildregister .....................10
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2Försäkerkörning ...........23
1.1.3 Säkerhetsbälten...........24
1.1.4 Krockkuddar..............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................33
1.2 Säkerhet för barn...............34
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............34
1.2.2Ã…kabilmedbarn ...........35
1.2.3Bilbarnstolar ..............35
1.3 Hjälp i nödsituation..............47
1.3.1 eCall
*1, 2................47
1.4 Hybridsystem.................54
1.4.1 Hybridsystem, funktioner......54
1.4.2 Hybridsystem, säkerhetsåtgärder . 57
1.5 Stöldskyddssystem..............61
1.5.1 Startspärrsystem...........61
1.5.2 Dubbelsidigt låssystem
*.......61
1.5.3 Larm*..................62
2. Information om bilens status
samt kontrollampor
2.1 Instrumentgrupp...............68
2.1.1 Varnings- och kontrollampor....68
2.1.2 Instrument och mätare.......71
2.1.3 Informationsdisplay.........76
2.1.4
Energimonitor/Förbrukningsskärm . . . 82
3. Innan du börjar köra
3.1 Information om nycklar...........86
3.1.1 Nycklar.................86
3.2 Öppna, stänga och låsa dörrarna......88
3.2.1 Sidodörrar...............88
3.2.2 Baklucka................923.2.3 Elektroniskt lås- och startsystem . 100
3.3 Inställning av säten.............105
3.3.1 Framsäten..............105
3.3.2 Baksäte................106
3.3.3 Nackskydd..............107
3.4 Justera ratten och speglarna.......109
3.4.1 Ratt..................109
3.4.2 Invändig backspegel........110
3.4.3 Ytterbackspeglar..........111
3.5 Öppna och stänga fönster.........113
3.5.1 Elfönsterhissar...........113
3.6 Favoritinställningar.............115
3.6.1 My Settings.............115
4. Körning
4.1 Innan du börjar köra............118
4.1.1Körabilen ...............118
4.1.2 Last och bagage...........123
4.1.3 Draganordning...........124
4.2 Körrutiner..................129
4.2.1 Startknapp (tändning).......129
4.2.2 Körläge EV..............132
4.2.3 Hybridväxellåda...........134
4.2.4 Blinkersspak.............136
4.2.5 Parkeringsbroms..........136
4.2.6 Bromshållning............139
4.3 Använda strålkastare och
vindrutetorkare ...............141
4.3.1 Belysningsspak...........141
4.3.2 AHB (Automatiskt helljus).....143
4.3.3Dimljus,reglage ...........145
4.3.4 Vindrutetorkare och spolare . . . 146
4.3.5 Bakrutetorkare och spolare....149
4.4 Tanka bilen..................150
4.4.1 Öppna tanklocket..........150
4.5 Använda körstödssystemen........151
4.5.1 Programvaruuppdatering av
Toyota Safety Sense
*........151
4.5.2 Toyota Safety Sense........153
4.5.3 PCS (Aktivt krockskyddssystem) . 158
4.5.4 LTA (Körfilsassistans)........167
4.5.5 LDA (Körfilsvarning)........170
4.5.6 RSA (Vägskyltsavläsare)
(i förekommande fall).......175
4.5.7 Aktiv farthållare...........178
4.5.8Farthållare ..............185
4.5.9 Fartbegränsare
(i förekommande fall).......187
4.5.10 System för nödstopp under
körning ...............190
2

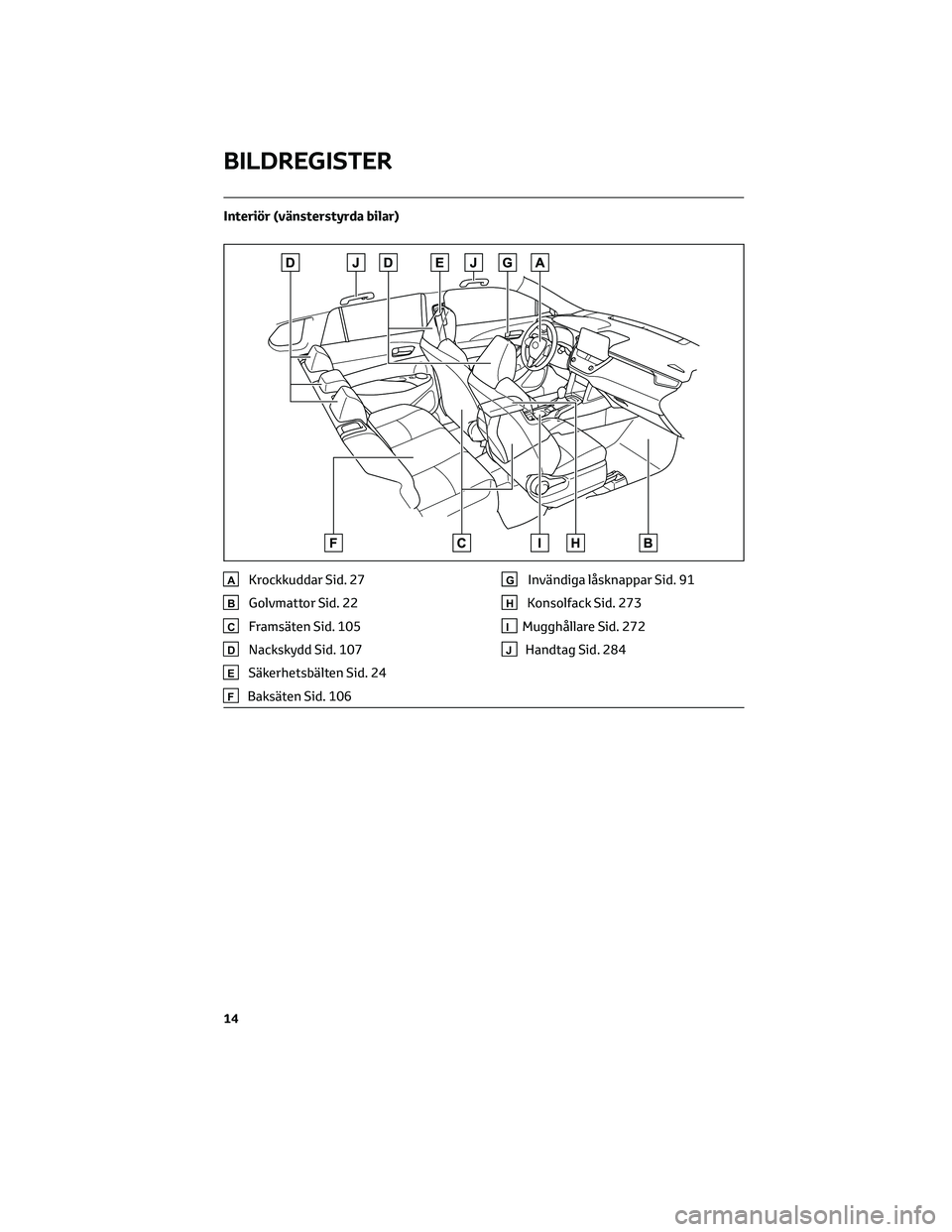

Interiör (vänsterstyrda bilar)
AKrockkuddar Sid. 27
BGolvmattor Sid. 22
CFramsäten Sid. 105
DNackskydd Sid. 107
ESäkerhetsbälten Sid. 24
FBaksäten Sid. 106
GInvändiga låsknappar Sid. 91
HKonsolfack Sid. 273
IMugghållare Sid. 272
JHandtag Sid. 284
BILDREGISTER
14

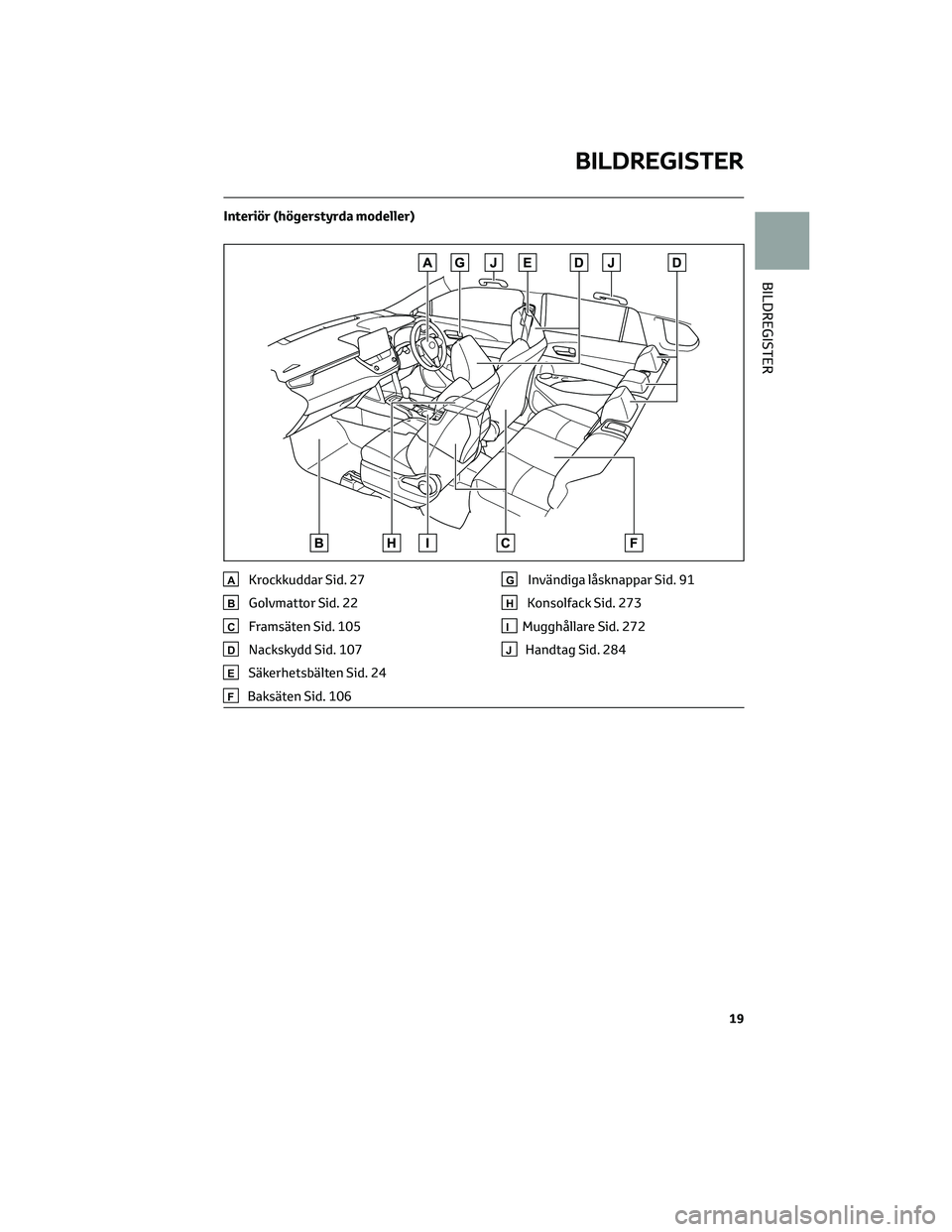

Interiör (högerstyrda modeller)
AKrockkuddar Sid. 27
BGolvmattor Sid. 22
CFramsäten Sid. 105
DNackskydd Sid. 107
ESäkerhetsbälten Sid. 24
FBaksäten Sid. 106
GInvändiga låsknappar Sid. 91
HKonsolfack Sid. 273
IMugghållare Sid. 272
JHandtag Sid. 284
BILDREGISTER
19
BILDREGISTER

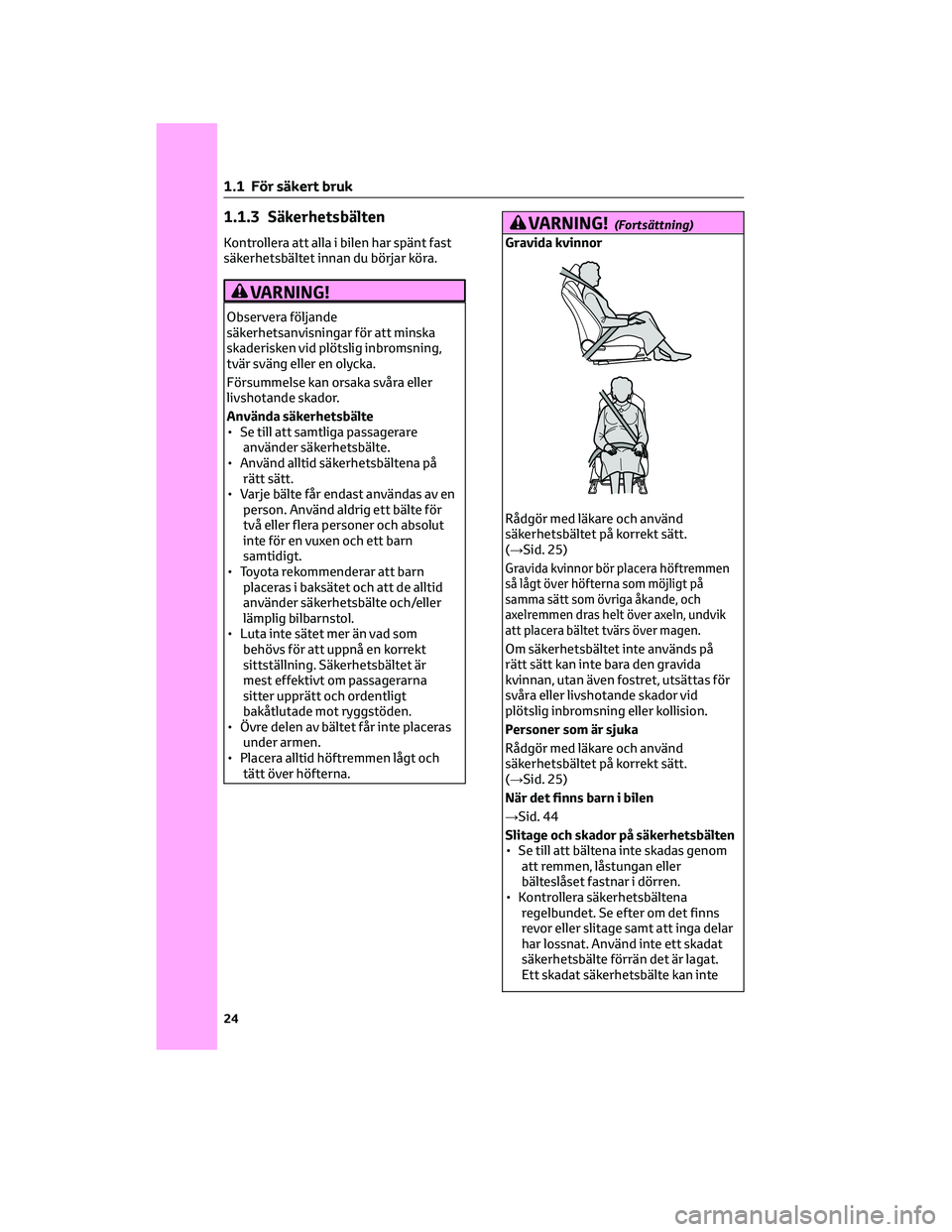

1.1.3 Säkerhetsbälten
Kontrollera att alla i bilen har spänt fast
säkerhetsbältet innan du börjar köra.
VARNING!
Observera följande
säkerhetsanvisningar för att minska
skaderisken vid plötslig inbromsning,
tvär sväng eller en olycka.
Försummelse kan orsaka svåra eller
livshotande skador.
Använda säkerhetsbälte
• Se till att samtliga passagerare
använder säkerhetsbälte.
• Använd alltid säkerhetsbältena på
rätt sätt.
• Varje bälte får endast användas av en
person. Använd aldrig ett bälte för
två eller flera personer och absolut
inte för en vuxen och ett barn
samtidigt.
• Toyota rekommenderar att barn
placeras i baksätet och att de alltid
använder säkerhetsbälte och/eller
lämplig bilbarnstol.
• Luta inte sätet mer än vad som
behövs för att uppnå en korrekt
sittställning. Säkerhetsbältet är
mest effektivt om passagerarna
sitter upprätt och ordentligt
bakåtlutade mot ryggstöden.
• Övre delen av bältet får inte placeras
under armen.
• Placera alltid höftremmen lågt och
tätt över höfterna.
VARNING!(Fortsättning)
Gravida kvinnor
Rådgör med läkare och använd
säkerhetsbältet på korrekt sätt.
(→Sid. 25)
Gravida kvinnor bör placera höftremmen
så lågt över höfterna som möjligt på
samma sätt som övriga åkande, och
axelremmen dras helt över axeln, undvik
att placera bältet tvärs över magen.
Om säkerhetsbältet inte används på
rätt sätt kan inte bara den gravida
kvinnan, utan även fostret, utsättas för
svåra eller livshotande skador vid
plötslig inbromsning eller kollision.
Personer som är sjuka
Rådgör med läkare och använd
säkerhetsbältet på korrekt sätt.
(→Sid. 25)
När det finns barn i bilen
→Sid. 44
Slitage och skador på säkerhetsbälten
• Se till att bältena inte skadas genom
att remmen, låstungan eller
bälteslåset fastnar i dörren.
• Kontrollera säkerhetsbältena
regelbundet. Se efter om det finns
revor eller slitage samt att inga delar
har lossnat. Använd inte ett skadat
säkerhetsbälte förrän det är lagat.
Ett skadat säkerhetsbälte kan inte
1 .1 För säkert bruk
24

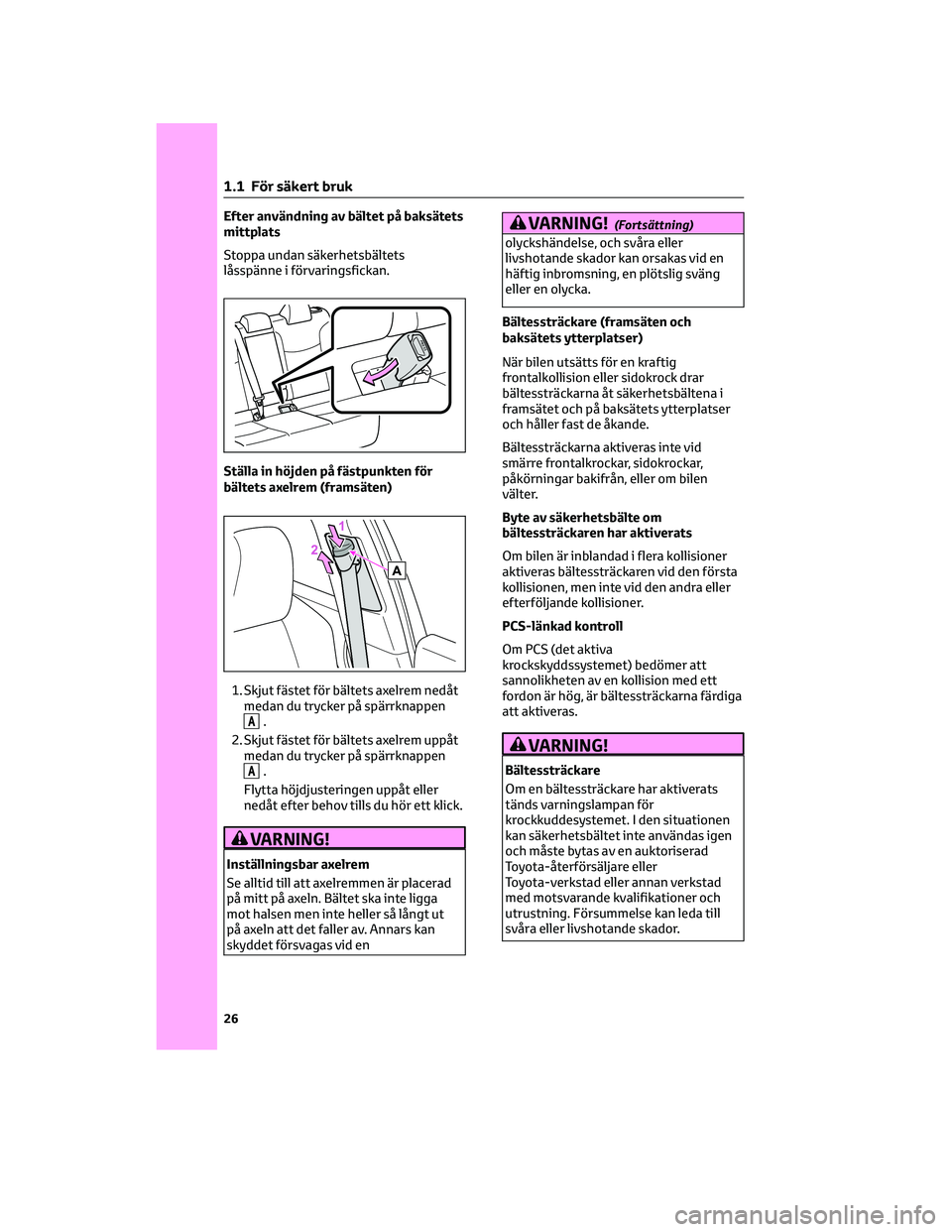

Efter användning av bältet på baksätets
mittplats
Stoppa undan säkerhetsbältets
låsspänne i förvaringsfickan.
Ställa in höjden på fästpunkten för
bältets axelrem (framsäten)
1. Skjut fästet för bältets axelrem nedåt
medan du trycker på spärrknappen
A.
2. Skjut fästet för bältets axelrem uppåt
medan du trycker på spärrknappen
A.
Flytta höjdjusteringen uppåt eller
nedåt efter behov tills du hör ett klick.
VARNING!
Inställningsbar axelrem
Se alltid till att axelremmen är placerad
på mitt på axeln. Bältet ska inte ligga
mot halsen men inte heller så långt ut
på axeln att det faller av. Annars kan
skyddet försvagas vid en
VARNING!(Fortsättning)
olyckshändelse, och svåra eller
livshotande skador kan orsakas vid en
häftig inbromsning, en plötslig sväng
eller en olycka.
Bältessträckare (framsäten och
baksätets ytterplatser)
När bilen utsätts för en kraftig
frontalkollision eller sidokrock drar
bältessträckarna åt säkerhetsbältena i
framsätet och på baksätets ytterplatser
och håller fast de åkande.
Bältessträckarna aktiveras inte vid
smärre frontalkrockar, sidokrockar,
påkörningar bakifrån, eller om bilen
välter.
Byte av säkerhetsbälte om
bältessträckaren har aktiverats
Om bilen är inblandad i flera kollisioner
aktiveras bältessträckaren vid den första
kollisionen, men inte vid den andra eller
efterföljande kollisioner.
PCS-länkad kontroll
Om PCS (det aktiva
krockskyddssystemet) bedömer att
sannolikheten av en kollision med ett
fordon är hög, är bältessträckarna färdiga
att aktiveras.
VARNING!
Bältessträckare
Om en bältessträckare har aktiverats
tänds varningslampan för
krockkuddesystemet. I den situationen
kan säkerhetsbältet inte användas igen
och måste bytas av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Försummelse kan leda till
svåra eller livshotande skador.
1 .1 För säkert bruk
26

1.1.4 Krockkuddar
Krockkuddarna utlöses när bilen utsätts för vissa typer av kraftiga stötar som kan orsaka
svåra skador på de åkande. I kombination med bilens säkerhetsbälten samverkar
krockkuddarna till att minska risken för svåra eller livshotande skador.
Krockkuddar
AKrockkuddar för förare/
framsätespassagerare
Bidrar till att minska stöten på
förarens och framsätespassagerarens
huvud och bröst
BKnäkrockkudde
Bidrar till att minska stöten på
föraren
CSidokrockkuddar
Bidrar till att minska stöten mot
bröstet på de åkande i framsätet
DKrockkudde i mitten fram
Bidrar till att minska stöten mot
huvud och hals på de åkande i
framsätet
ESidokrockgardiner
Bidrar till att minska stöten mot
huvudet på de åkande i framsätet och
på baksätets ytterplatser
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

VARNING!(Fortsättning)
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om din
aktuella körställning är närmare
ratten än 25 cm från
förarkrockkudden kan du ändra
körställningen på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du
komfortabelt kan nå pedalerna.
– Luta ryggstödet något. Trots att
bilkonstruktioner varierar kan
många förare hålla ett avstånd på
25 cm även om förarstolen är långt
framskjuten genom att ryggstödet
helt enkelt lutas något. Om ett
bakåtlutat ryggstöd gör det svårt
för dig att se vägen framför dig kan
du höja din sittställning genom att
sitta på en stadig dyna som inte
glider på sätet eller höja sätet om
din bil har den funktionen.
– Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals. Sätet ska justeras enligt
rekommendationerna ovan
förutsatt att du fortfarande kan
kontrollera bilen med pedalerna och
ratten samt ha fortsatt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt
om passageraren i framsätet sitter
mycket nära krockkudden.
Framsätespassagerarens säte bör vara
så långt från krockkudden som möjligt
med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
VARNING!(Fortsättning)
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 35)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkudden vid passagerarplatsen
fram eller sitta i
framsätespassagerarens knä.
• Framsätespassagerare ska aldrig ha
föremål i knät.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot stolparna
fram, på sidan eller bak.
• Se till att ingen står på knä ett säte
mot dörren eller sticker ut huvud eller
händer utanför bilen.
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar följande
krockkuddar:
• Framsätespassagerarens krockkudde
Krockkuddarna får endast kopplas ur om
ett barn sitter i bilbarnstol i framsätet.
Systemkomponenter
A"PASSENGER AIR BAG", kontrollampa
Kontrollampan "ON" tänds när
krockkuddesystemet är på (endast
när startknappen är i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
Inaktivering av
framsätespassagerarens krockkuddar
Sätt in den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Kontrollampan "OFF" tänds (endast när
startknappen är i tändningsläge).Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
•
Kontrollampan "OFF" tänds inte när den
manuella i-/urkopplingskontakten är
inställd på "OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en
bilbarnstol i baksätet. Om du monterar en
bilbarnstol i framsätet ska du kontrollera
att den manuella i-/
urkopplingskontakten till krockkudden är
i läge "OFF". Om krockkuddens manuella
i-/urkopplingssystem är kvar i läge ON
kan den häftiga kraften när en
krockkudde utlöses orsaka svåra skador
eller även dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
"ON". Om den får vara kvar i avstängt
läge utlöses eventuellt inte
1 .2 Säkerhet för barn
34

VARNING!(Fortsättning)
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Ã…ka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen.
Använd bilbarnstol avpassad för barnets
storlek tills barnet är tillräckligt stort för
att använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med växelspaken,
vindrutetorkarens reglage etc.
• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 91, Sid. 115)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
LÃ¥t aldrig barn vistas i bilen utan
uppsikt. LÃ¥t dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med fönster eller andra
funktioner i bilen. Dessutom kan barn
råka ut för livsfarliga skador om kupén
blir extremt varm eller kall.
1.2.3 Bilbarnstolar
Innan en bilbarnstol monteras i bilen finns
säkerhetsåtgärder som måste observeras,
olika typer av bilbarnstolar samt
monteringsmetoder etc. i denna manual.
•Bilbarnstol ska användas när ett barn
som inte är tillräckligt stort att använda
bilens säkerhetsbälte åker i bilen. För
barnets säkerhet ska du alltid montera
bilbarnstolen i baksätet. Följ metoden
för montering i anvisningarna som
medföljde bilbarnstolen.
• Användning av en originalbilbarnstol
från Toyota rekommenderas eftersom
en sådan kan tryggt användas i den
här bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade för
Toyotabilar. De kan köpas hos en
Toyota-återförsäljare.
Innehållsförteckning
Kom ihåg. Sid. 35
När du använder en bilbarnstol: Sid. 36
Lämpliga placeringar av bilbarnstol på
respektive säte: Sid. 38
Monteringsmetod för bilbarnstol: Sid. 43
• Montering med säkerhetsbälte:
Sid. 44
• Montering med ISOFIX nedre
fästpunkt: Sid. 45
• Använda fäste med övre rem: Sid. 46
Kom ihåg
•
Prioritera och observera såväl
varningarna som lagar och förordningar
beträffande bilbarnstolar.
• Använd en bilbarnstol tills barnet är så
stort att det kan använda bilens
reguljära säkerhetsbälte.
• Välj en bilbarnstol som är anpassad
efter barnets ålder och storlek.
• Observera att inte alla bilbarnstolar
passar till alla bilar. Kontrollera vilka
platser bilbarnstolen passar in på
innan du använder eller köper en
bilbarnstol. (→Sid. 38)
1 .2 Säkerhet för barn
35
1
Trygghet och säkerhet

VARNING!
När ett barn åker i bilen
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
•
För effektivt skydd mot bilolyckor och
häftiga inbromsningar måste barn
alltid sitta fastspända med antingen
bälte eller barnstol som är korrekt
monterad. Följ
monteringsanvisningarna som
medföljer bilbarnstolen. Allmänna
monteringsanvisningar finns i denna
instruktionsbok.
• Toyota framhåller med skärpa vikten
av att barn alltid ska sitta i
bilbarnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt
fastspända i baksätet är säkrare än
om de sitter i framsätet.
• Att hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan barnet
slungas mot vindrutan eller klämmas
mellan den som håller barnet och
kupéinteriören.
Hantera bilbarnstolen
Om bilbarnstolen inte är säkert
förankrad kan barnet eller andra
passagerare skadas svårt och i värsta
fall dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
• Om bilen skulle ta emot en hårt stöt
vid en olycka eller liknande kan
bilbarnstolen eventuellt få skador
som inte är direkt synliga. I så fall får
bilbarnstolen inte användas igen.
• Beroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om
bilbarnstolen är lämplig för
montering i bilen. (→Sid. 38) Läs
noggrant om monteringsmetoden i
denna instruktionsbok såväl som i
anvisningarna som medföljde
VARNING!(Fortsättning)
bilbarnstolen så att reglerna för
användning följs vid montering och
användning.
• Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
• Om bilbarnstolen måste demonteras
ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
När du använder en bilbarnstol
Vid montering av bilbarnstol på ett
framsätespassagerarens plats
Montera bilbarnstolen på baksätet för
barnets säkerhet. Ställ in
framsätespassagerarens säte enligt
följande och montera bilbarnstolen om
det inte kan undvikas att en bilbarnstol
installeras på framsätespassagerarens
plats.
• Flytta framsätet bakåt så långt det
går.
• Om passagerarsätets höjd är
inställbart ska det höjas till det
översta läget.
• Justera ryggstödets lutning till helt
upprätt läge.
Vid montering av framåtvänd
bilbarnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
• Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det översta
läget.
1 .2 Säkerhet för barn
36
