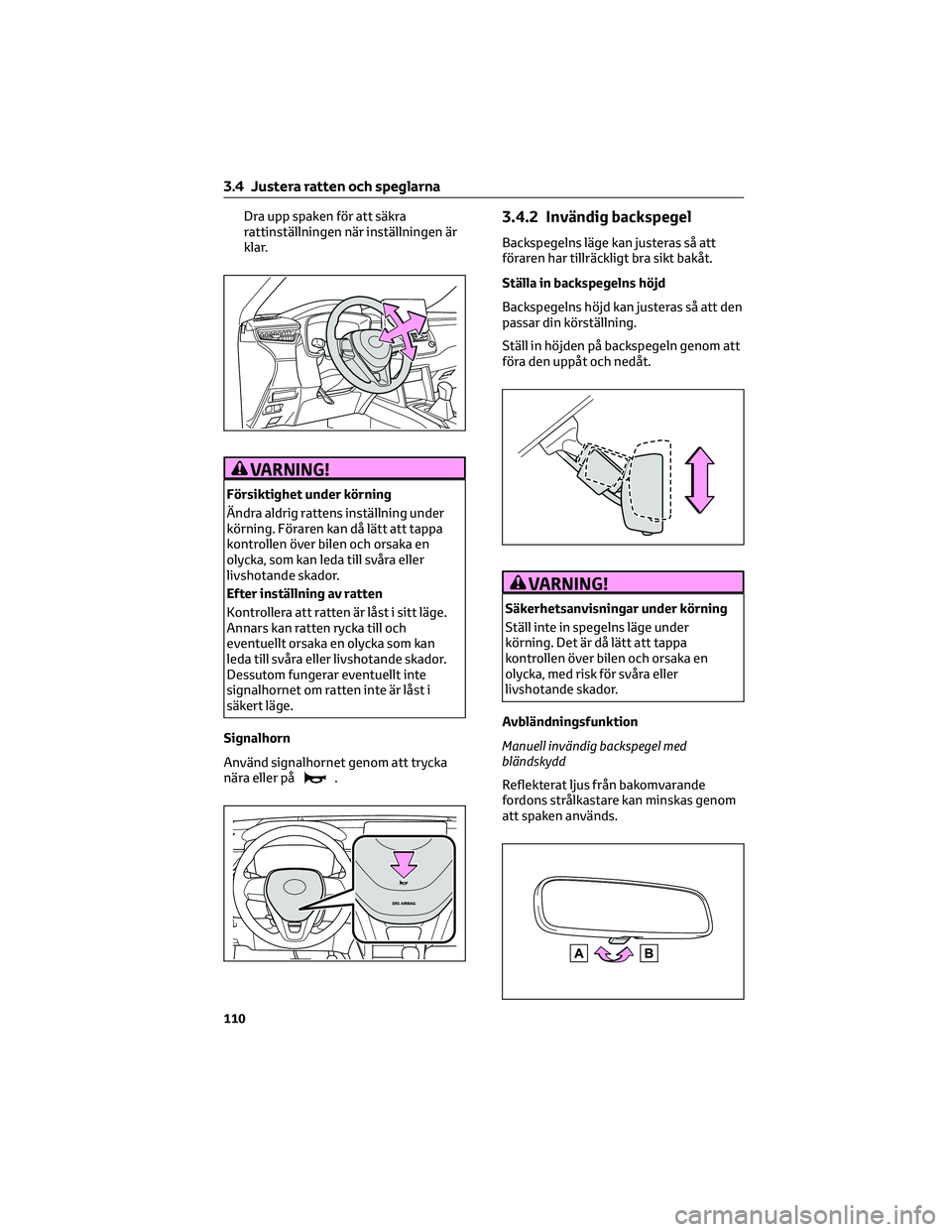

Dra upp spaken för att säkra
rattinställningen när inställningen är
klar.
VARNING!
Försiktighet under körning
Ändra aldrig rattens inställning under
körning. Föraren kan då lätt att tappa
kontrollen över bilen och orsaka en
olycka, som kan leda till svåra eller
livshotande skador.
Efter inställning av ratten
Kontrollera att ratten är låst i sitt läge.
Annars kan ratten rycka till och
eventuellt orsaka en olycka som kan
leda till svåra eller livshotande skador.
Dessutom fungerar eventuellt inte
signalhornet om ratten inte är låst i
säkert läge.
Signalhorn
Använd signalhornet genom att trycka
nära eller på
.
3.4.2 Invändig backspegel
Backspegelns läge kan justeras så att
föraren har tillräckligt bra sikt bakåt.
Ställa in backspegelns höjd
Backspegelns höjd kan justeras så att den
passar din körställning.
Ställ in höjden på backspegeln genom att
föra den uppåt och nedåt.
VARNING!
Säkerhetsanvisningar under körning
Ställ inte in spegelns läge under
körning. Det är då lätt att tappa
kontrollen över bilen och orsaka en
olycka, med risk för svåra eller
livshotande skador.
Avbländningsfunktion
Manuell invändig backspegel med
bländskydd
Reflekterat ljus från bakomvarande
fordons strålkastare kan minskas genom
att spaken används.
3.4 Justera ratten och speglarna
110

– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om det är stor höjdskillnad mellan
din bil och fordonet som kommer in i
detekteringsområdet
– Omedelbart efter att
dödavinkelvarnaren har aktiverats
– När bilen bogserar ett annat fordon
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– När bilen bogserar ett annat fordon

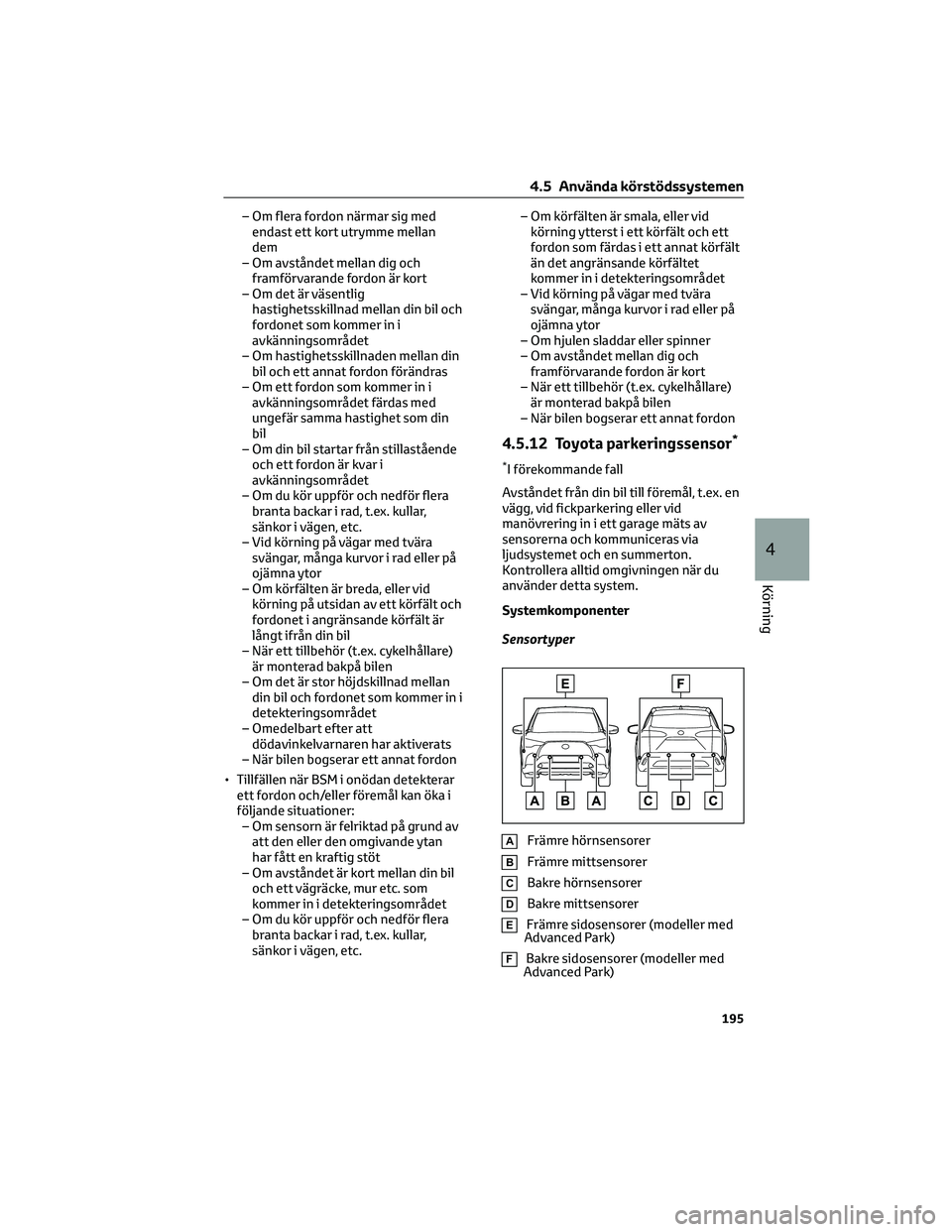

4.5.12 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
ljudsystemet och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.
Systemkomponenter
Sensortyper
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
Advanced Park)
FBakre sidosensorer (modeller med
Advanced Park)
4.5 Använda körstödssystemen
195
4
Körning

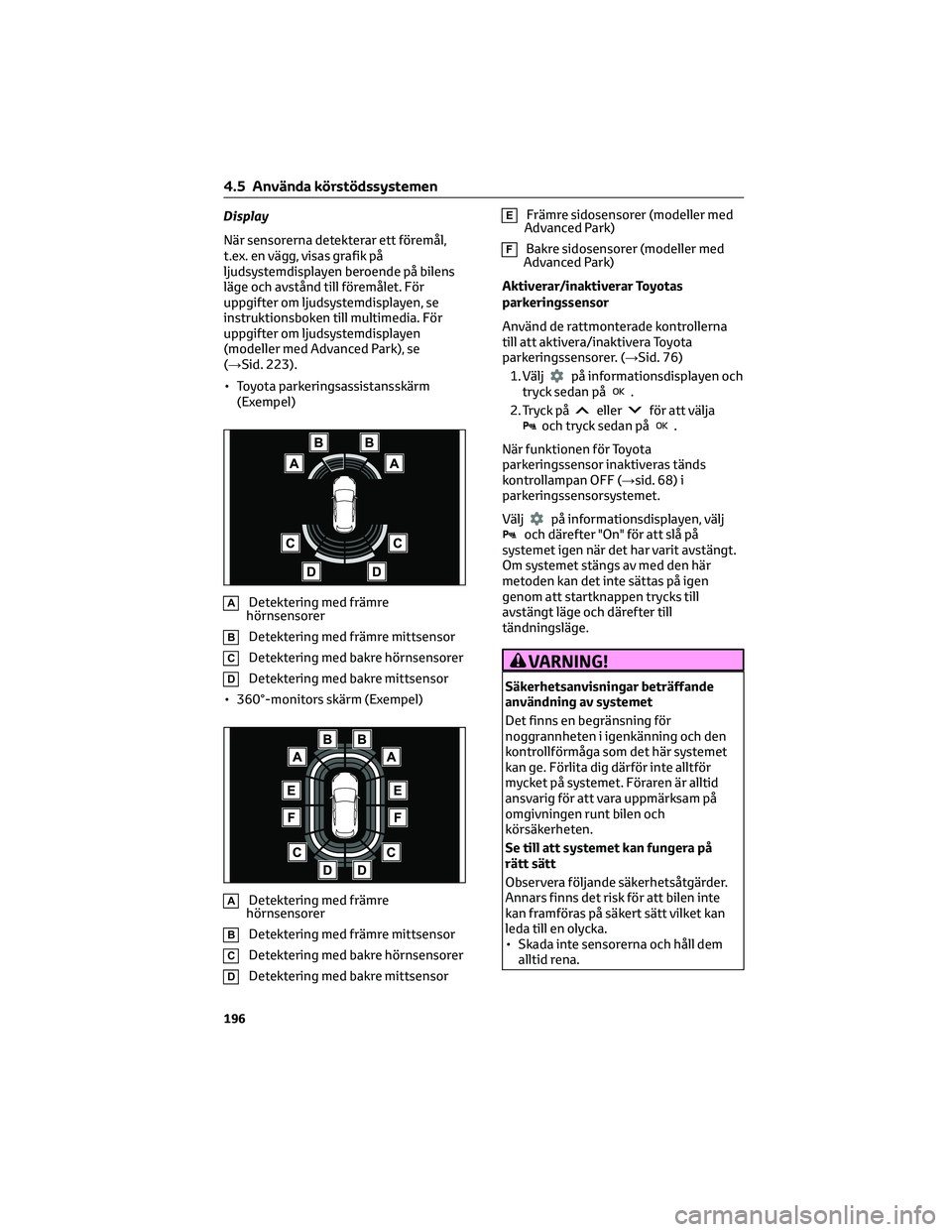

Display
När sensorerna detekterar ett föremål,
t.ex. en vägg, visas grafik på
ljudsystemdisplayen beroende på bilens
läge och avstånd till föremålet. För
uppgifter om ljudsystemdisplayen, se
instruktionsboken till multimedia. För
uppgifter om ljudsystemdisplayen
(modeller med Advanced Park), se
(→Sid. 223).
• Toyota parkeringsassistansskärm
(Exempel)
ADetektering med främre
hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
• 360°-monitors skärm (Exempel)
ADetektering med främre
hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer (modeller med
Advanced Park)
FBakre sidosensorer (modeller med
Advanced Park)
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 76)
1. Välj
på informationsdisplayen och
tryck sedan på.
2. Tryck på
ellerför att väljaoch tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 68) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig för att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande säkerhetsåtgärder.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
4.5 Använda körstödssystemen
196

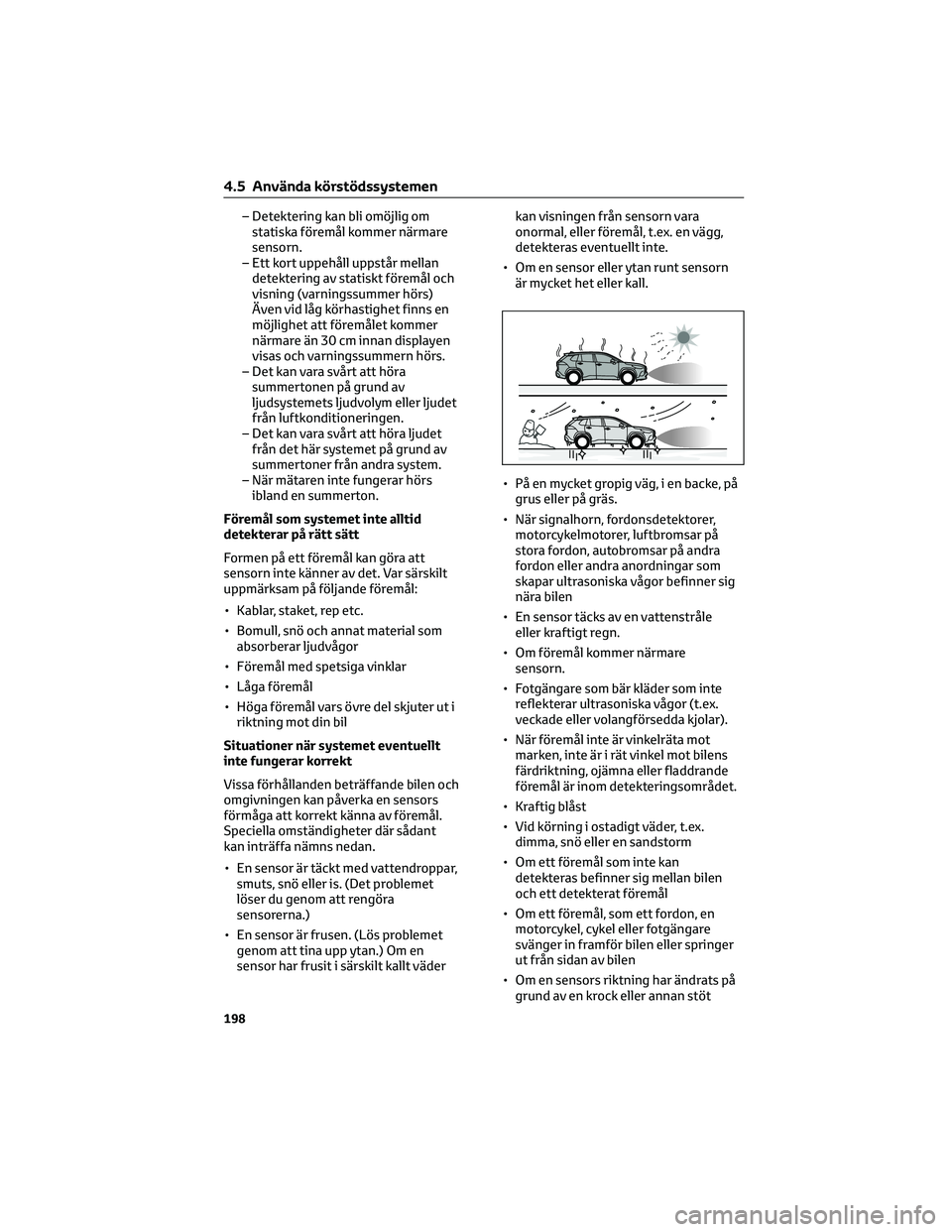

– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs)
Även vid låg körhastighet finns en
möjlighet att föremålet kommer
närmare än 30 cm innan displayen
visas och varningssummern hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
– När mätaren inte fungerar hörs
ibland en summerton.
Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Situationer när systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väderkan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• Om en sensor eller ytan runt sensorn
är mycket het eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
4.5 Använda körstödssystemen
198

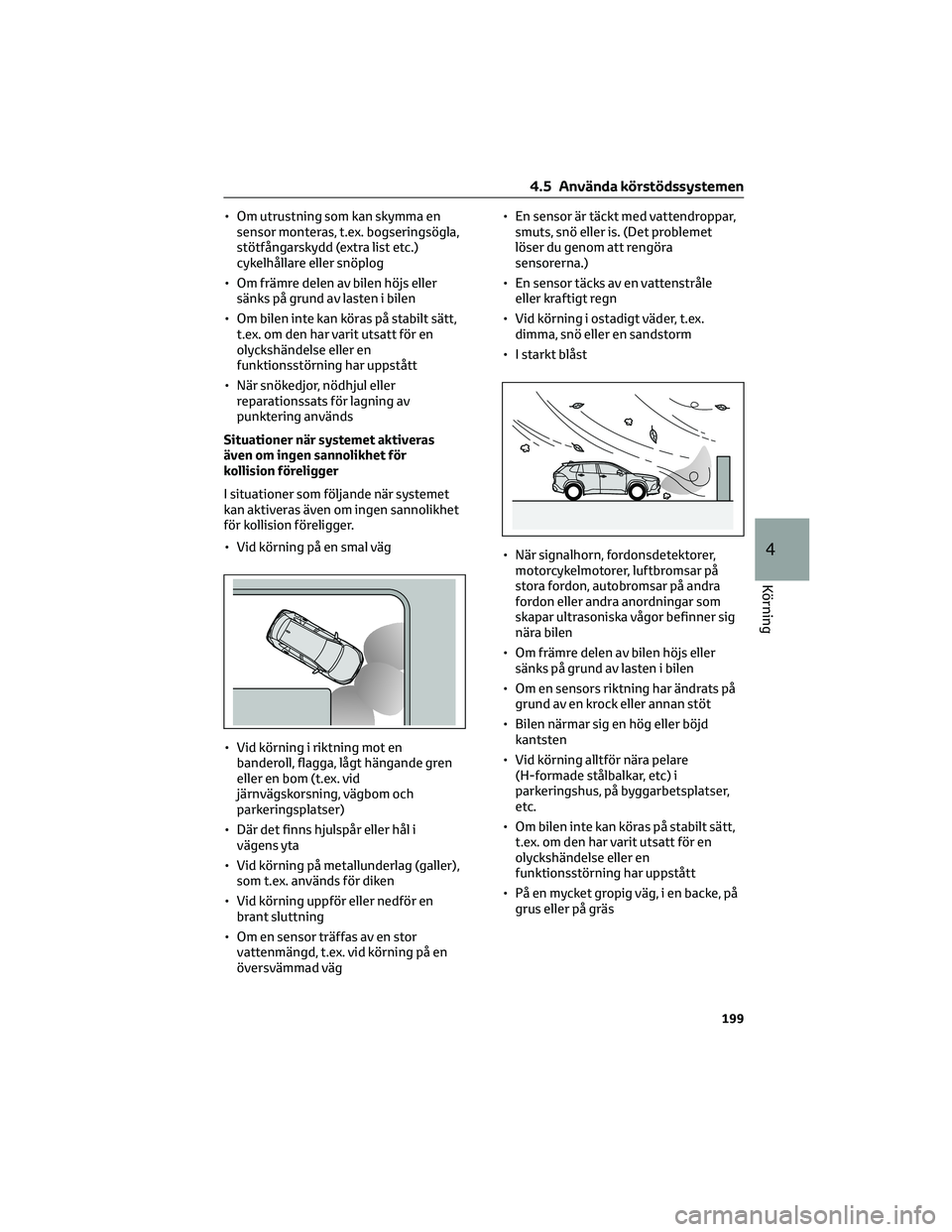

• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
I situationer som följande när systemet
kan aktiveras även om ingen sannolikhet
för kollision föreligger.
• Vid körning på en smal väg
• Vid körning i riktning mot en
banderoll, flagga, lågt hängande gren
eller en bom (t.ex. vid
järnvägskorsning, vägbom och
parkeringsplatser)
• Där det finns hjulspår eller hål i
vägens yta
• Vid körning på metallunderlag (galler),
som t.ex. används för diken
• Vid körning uppför eller nedför en
brant sluttning
• Om en sensor träffas av en stor
vattenmängd, t.ex. vid körning på en
översvämmad väg• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• I starkt blåst
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Bilen närmar sig en hög eller böjd
kantsten
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• På en mycket gropig väg, i en backe, på
grus eller på gräs
4.5 Använda körstödssystemen
199
4
Körning

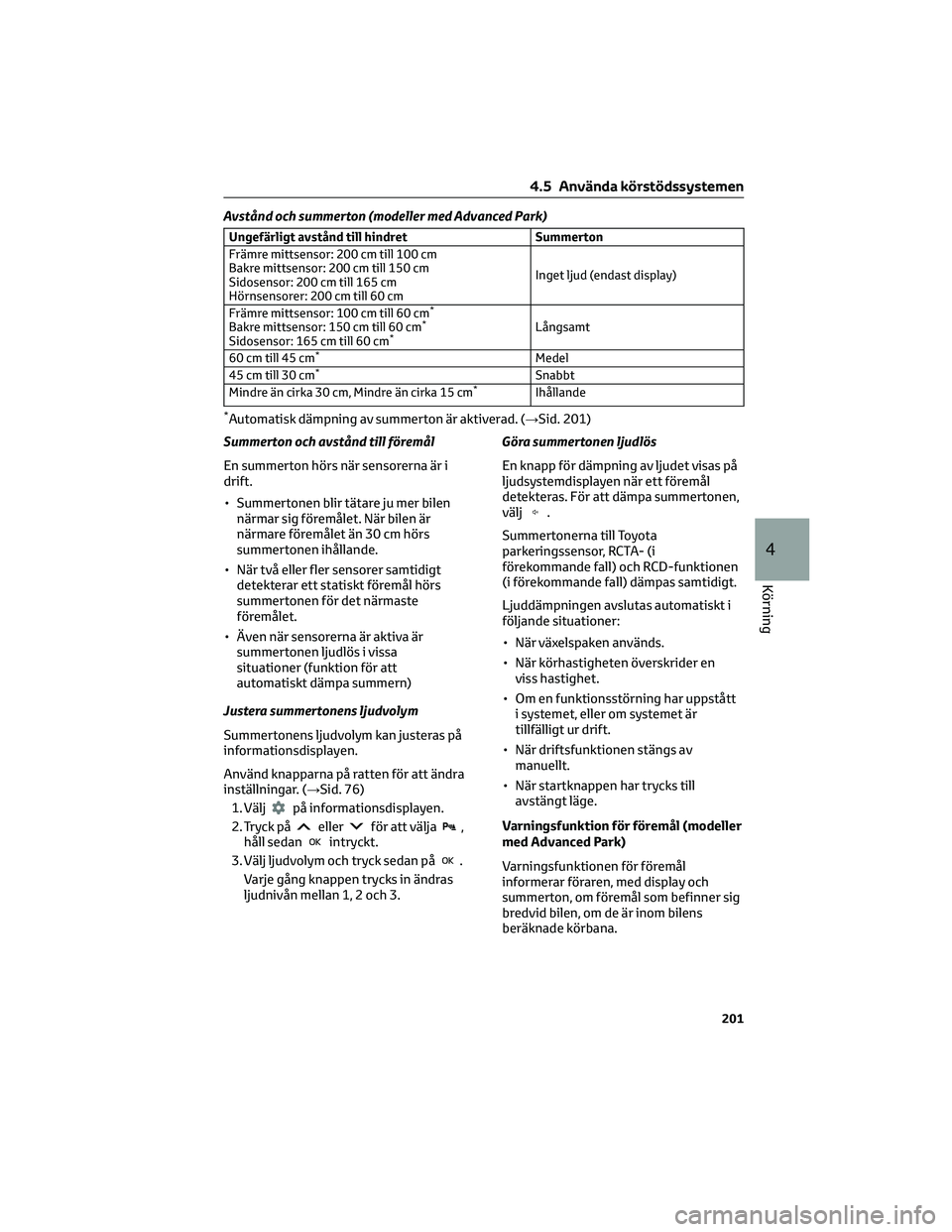

Avstånd och summerton (modeller med Advanced Park)
Ungefärligt avstånd till hindret Summerton
Främre mittsensor: 200 cm till 100 cm
Bakre mittsensor: 200 cm till 150 cm
Sidosensor: 200 cm till 165 cm
Hörnsensorer: 200 cm till 60 cmInget ljud (endast display)
Främre mittsensor: 100 cm till 60 cm
*
Bakre mittsensor: 150 cm till 60 cm*
Sidosensor: 165 cm till 60 cm*LÃ¥ngsamt
60 cm till 45 cm
*Medel
45 cm till 30 cm*Snabbt
Mindre än cirka 30 cm, Mindre än cirka 15 cm*Ihållande
*Automatisk dämpning av summerton är aktiverad. (→Sid. 201)
Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd knapparna på ratten för att ändra
inställningar. (→Sid. 76)
1. Välj
på informationsdisplayen.
2. Tryck på
ellerför att välja,
håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.Göra summertonen ljudlös
En knapp för dämpning av ljudet visas på
ljudsystemdisplayen när ett föremål
detekteras. För att dämpa summertonen,
välj
.
Summertonerna till Toyota
parkeringssensor, RCTA- (i
förekommande fall) och RCD-funktionen
(i förekommande fall) dämpas samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
4.5 Använda körstödssystemen
201
4
Körning

Situationer när funktionen för
utkörning från vinkelrät parkering
(framåt/backa) inte fungerar
I situationer som följande aktiveras inte
funktionen för utkörning från vinkelrät
parkering (framåt/backa):
• När ett fordon som väntar på att
parkera befinner sig i riktningen för
utkörning
• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sensorn, eller hörnsensor
Fickparkering med Advanced Park
Funktionsbeskrivning
Funktionen för fickparkering kan
användas om den avsedda
parkeringsplatsen kan detekteras när
bilen har stannat nära och i linje med
parkeringsplatsens mittpunkt. Beroende
på hur parkeringsplatsen ser ut kan
växelläget ändras av assistanskontrollen
om bilens körriktning måste ändras.Parkering med funktionen för
fickparkering
1. Stanna bilen i linje nära mitten på den
avsedda parkeringsplatsen.
Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 5 till 6 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
4.5 Använda körstödssystemen
234

Kontrollintervall
Byt luftkonditioneringsfiltret enligt bilens
serviceschema. Filtret kan behöva bytas
tidigare om bilen används i dammiga
miljöer eller i områden med tät trafik. (För
information om serviceintervall, se "Service
& Garanti" i bilhandlingarna för din Toyota.)
Om luftflödet från ventilerna minskar
väsentligt
Filtret kan vara igensatt. Kontrollera
filtret och byt det vid behov.
OBSERVERA
Använda luftkonditioneringssystemet
Kontrollera att det alltid finns ett filter
installerat. Att använda luftkonditio-
neringen utan filter kan skada systemet.
Undvik skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa
fattningen. Hakarna kan skadas.
6.3.10 Rengöring av
hybridbatteriets luftintagsventil
och filter
Undvik att påverka bränsleekonomin
genom att regelbundet göra en visuell
kontroll av hybridbatteriets
luftintagsventil beträffande damm och
blockering. Om den är dammig eller
blockerad eller om "Maintenance
Required for Traction Battery Cooling
Parts See Owner’s Manual" (Underhåll
krävs för hybridbatteriets kyldelar. Seinstruktionsboken) visas på
informationsdisplayen ska du rengöra
luftintagsventilen på följande sätt:
Rengöring av luftintagsventilen
Ta bort damm från luftintagsventilen med
en dammsugare, eller liknande.
Använd bara vakuum för att suga ut damm
och blockeringar. Att försöka blåsa ut
damm och blockeringar med tryckluftpistol
eller liknande kan göra att
luftintagsventilen trycks inåt. (→
Sid. 322)
Om det inte går att helt avlägsna damm
och blockeringar
Om damm och blockeringar inte kan
avlägsnas helt när skyddet till
luftintagsventilen är monterat ska du ta
bort skyddet och rengöra filtret.
1. Tryck startknappen till avstängt läge.
2. Ta bort skyddet till luftintagsventilen.
ADra i skyddet som bilden visar för
att lossa de fem hakarna, börja
med haken i övre högra hörnet.
BDra skyddet framåt för att ta bort
det.
6.3 Arbeten du kan göra själv
320

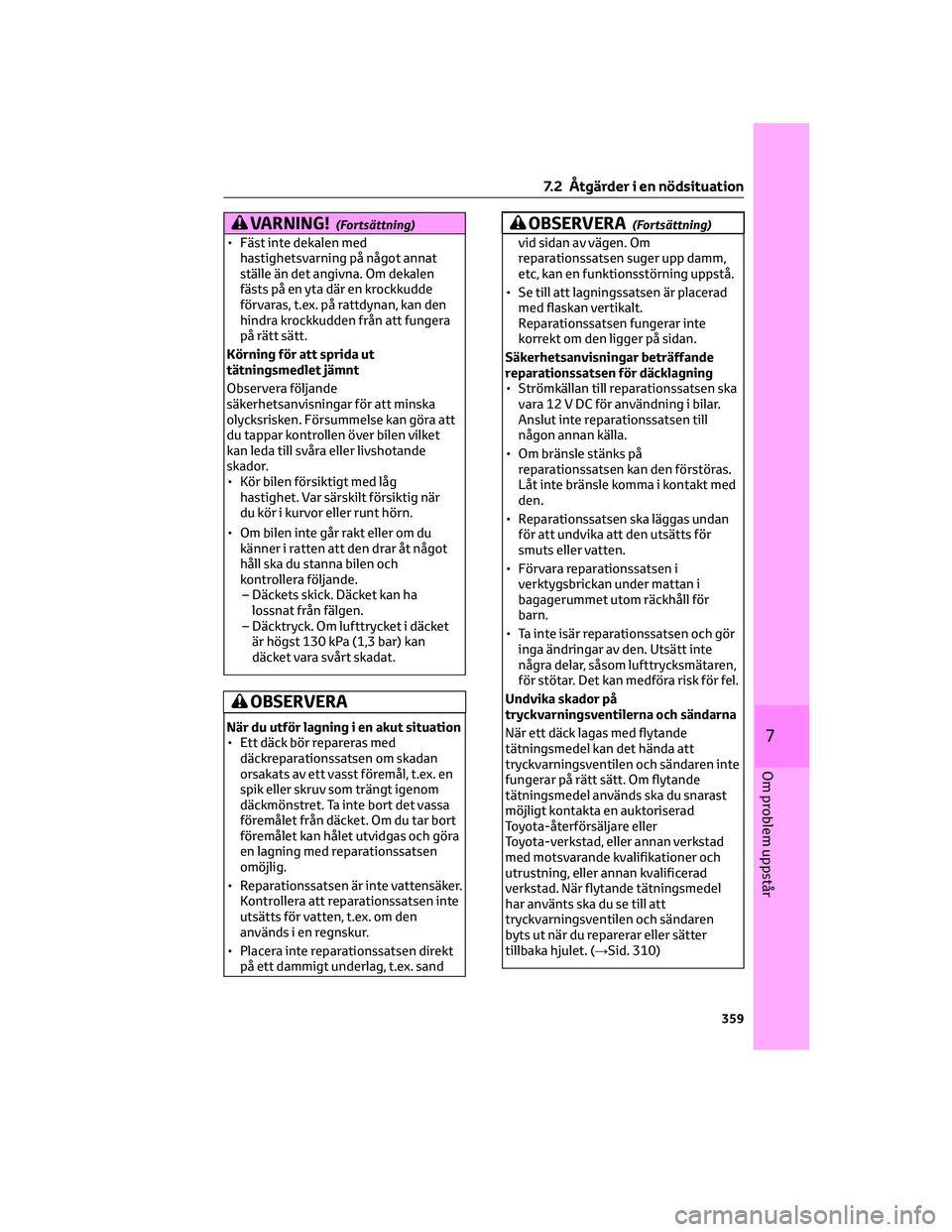

VARNING!(Fortsättning)
• Fäst inte dekalen med
hastighetsvarning på något annat
ställe än det angivna. Om dekalen
fästs på en yta där en krockkudde
förvaras, t.ex. på rattdynan, kan den
hindra krockkudden från att fungera
på rätt sätt.
Körning för att sprida ut
tätningsmedlet jämnt
Observera följande
säkerhetsanvisningar för att minska
olycksrisken. Försummelse kan göra att
du tappar kontrollen över bilen vilket
kan leda till svåra eller livshotande
skador.
• Kör bilen försiktigt med låg
hastighet. Var särskilt försiktig när
du kör i kurvor eller runt hörn.
• Om bilen inte går rakt eller om du
känner i ratten att den drar åt något
håll ska du stanna bilen och
kontrollera följande.
– Däckets skick. Däcket kan ha
lossnat från fälgen.
– Däcktryck. Om lufttrycket i däcket
är högst 130 kPa (1,3 bar) kan
däcket vara svårt skadat.
OBSERVERA
När du utför lagning i en akut situation
• Ett däck bör repareras med
däckreparationssatsen om skadan
orsakats av ett vasst föremål, t.ex. en
spik eller skruv som trängt igenom
däckmönstret. Ta inte bort det vassa
föremålet från däcket. Om du tar bort
föremålet kan hålet utvidgas och göra
en lagning med reparationssatsen
omöjlig.
• Reparationssatsen är inte vattensäker.
Kontrollera att reparationssatsen inte
utsätts för vatten, t.ex. om den
används i en regnskur.
• Placera inte reparationssatsen direkt
på ett dammigt underlag, t.ex. sand
OBSERVERA(Fortsättning)
vid sidan av vägen. Om
reparationssatsen suger upp damm,
etc, kan en funktionsstörning uppstå.
• Se till att lagningssatsen är placerad
med flaskan vertikalt.
Reparationssatsen fungerar inte
korrekt om den ligger på sidan.
Säkerhetsanvisningar beträffande
reparationssatsen för däcklagning
• Strömkällan till reparationssatsen ska
vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till
någon annan källa.
• Om bränsle stänks på
reparationssatsen kan den förstöras.
Låt inte bränsle komma i kontakt med
den.
• Reparationssatsen ska läggas undan
för att undvika att den utsätts för
smuts eller vatten.
• Förvara reparationssatsen i
verktygsbrickan under mattan i
bagagerummet utom räckhåll för
barn.
• Ta inte isär reparationssatsen och gör
inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren,
för stötar. Det kan medföra risk för fel.
Undvika skador på
tryckvarningsventilerna och sändarna
När ett däck lagas med flytande
tätningsmedel kan det hända att
tryckvarningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande
tätningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning, eller annan kvalificerad
verkstad. När flytande tätningsmedel
har använts ska du se till att
tryckvarningsventilen och sändaren
byts ut när du reparerar eller sätter
tillbaka hjulet. (→Sid. 310)
7.2 Åtgärder i en nödsituation
359
7
Om problem uppstår

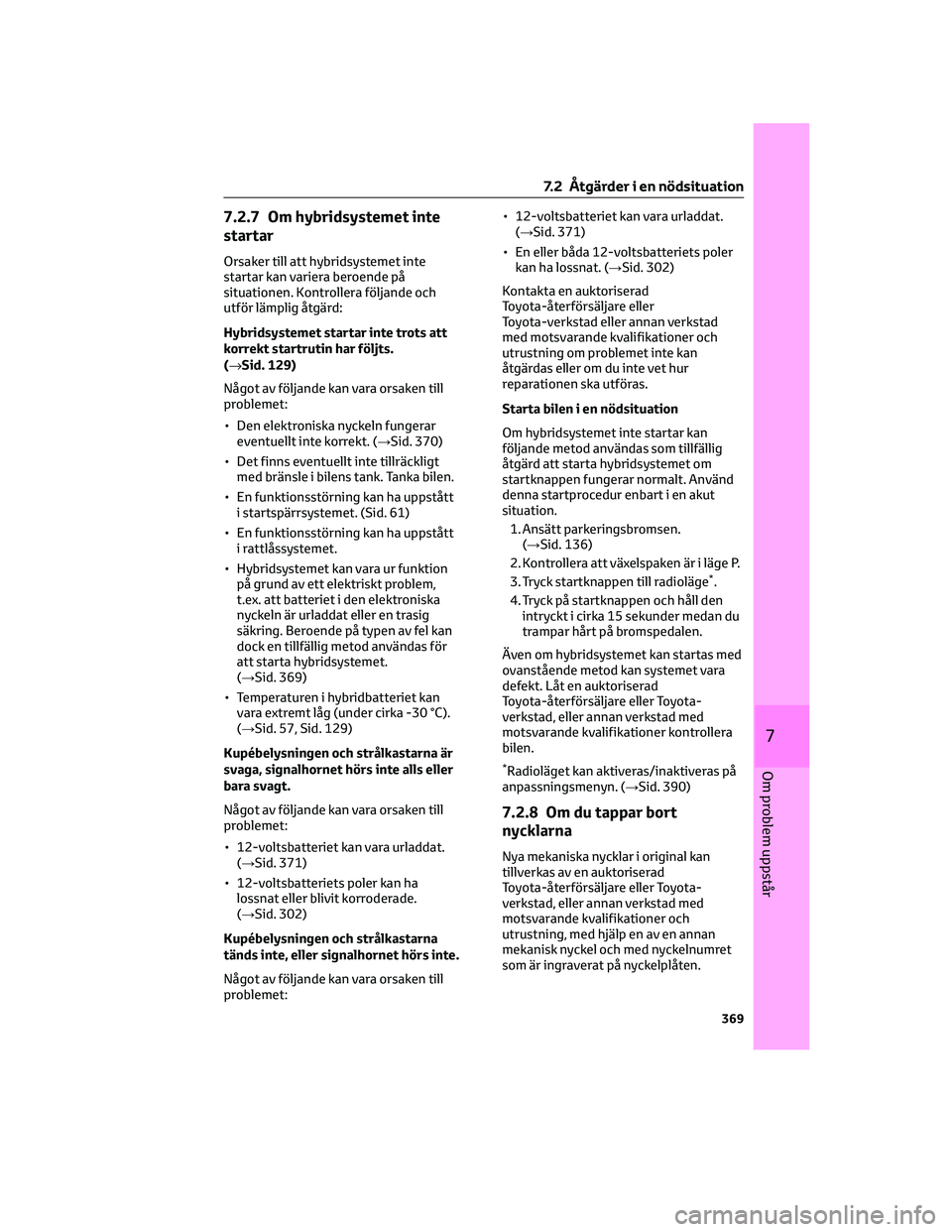

7.2.7 Om hybridsystemet inte
startar
Orsaker till att hybridsystemet inte
startar kan variera beroende på
situationen. Kontrollera följande och
utför lämplig åtgärd:
Hybridsystemet startar inte trots att
korrekt startrutin har följts.
(→Sid. 129)
Något av följande kan vara orsaken till
problemet:
• Den elektroniska nyckeln fungerar
eventuellt inte korrekt. (→Sid. 370)
• Det finns eventuellt inte tillräckligt
med bränsle i bilens tank. Tanka bilen.
• En funktionsstörning kan ha uppstått
i startspärrsystemet. (Sid. 61)
• En funktionsstörning kan ha uppstått
i rattlåssystemet.
• Hybridsystemet kan vara ur funktion
på grund av ett elektriskt problem,
t.ex. att batteriet i den elektroniska
nyckeln är urladdat eller en trasig
säkring. Beroende på typen av fel kan
dock en tillfällig metod användas för
att starta hybridsystemet.
(→Sid. 369)
• Temperaturen i hybridbatteriet kan
vara extremt låg (under cirka -30 °C).
(→Sid. 57, Sid. 129)
Kupébelysningen och strålkastarna är
svaga, signalhornet hörs inte alls eller
bara svagt.
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 371)
• 12-voltsbatteriets poler kan ha
lossnat eller blivit korroderade.
(→Sid. 302)
Kupébelysningen och strålkastarna
tänds inte, eller signalhornet hörs inte.
Något av följande kan vara orsaken till
problemet:• 12-voltsbatteriet kan vara urladdat.
(→Sid. 371)
• En eller båda 12-voltsbatteriets poler
kan ha lossnat. (→Sid. 302)
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om problemet inte kan
åtgärdas eller om du inte vet hur
reparationen ska utföras.
Starta bilen i en nödsituation
Om hybridsystemet inte startar kan
följande metod användas som tillfällig
åtgärd att starta hybridsystemet om
startknappen fungerar normalt. Använd
denna startprocedur enbart i en akut
situation.
1. Ansätt parkeringsbromsen.
(→Sid. 136)
2. Kontrollera att växelspaken är i läge P.
3. Tryck startknappen till radioläge
*.
4. Tryck på startknappen och håll den
intryckt i cirka 15 sekunder medan du
trampar hårt på bromspedalen.
Även om hybridsystemet kan startas med
ovanstående metod kan systemet vara
defekt. LÃ¥t en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*Radioläget kan aktiveras/inaktiveras på
anpassningsmenyn. (→Sid. 390)
7.2.8 Om du tappar bort
nycklarna
Nya mekaniska nycklar i original kan
tillverkas av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning, med hjälp en av en annan
mekanisk nyckel och med nyckelnumret
som är ingraverat på nyckelplåten.
7.2 Åtgärder i en nödsituation
369
7
Om problem uppstår
