údržba a péče TOYOTA COROLLA CROSS 2023 Návod na použití (in Czech)

1
6 5
4
3
2
8
7
COROLLA CROSS HYBRID(Taka-
oka)_EE_CZ
Obrazový rejstříkVyhledání podle obrázku
Bezpečnost
a zabezpečeníPečlivě si přečtěte
(Hlavní témata: Dětská sedačka, zabezpečovací systém)
Informace
o stavu vozidla
a indikátoryVýklad informací týkajících se jízdy
(Hlavní témata: Přístroje, multiinformační displej)
Před jízdouOtevírání a zavírání dveří a oken, seřízení před jízdou
(Hlavní témata: Klíče, dveře, sedadla, elektricky ovládaná okna)
Jízda<00320059004f00690047006900510074000300440003004c00510049005200550050004400460048000f0003004e00570048005500700003004d0056005200580003005300520057011c004800450051007000030053005500520003004d0074005d004700
58[
(Hlavní témata: Startování hybridního systému, tankování)
Vybavení
interiéruPoužívání vybavení interiéru
(Hlavní témata: Klimatizace, úložné prostory)
Údržba a péčePéče o vaše vozidlo a postupy při údržbě
(Hlavní témata: Interiér a exteriér, žárovky)
Když nastanou
potížeCo dělat v případě poruchy a nouze
(Hlavní témata: Vybití 12V akumulátoru, defekt pneumatiky)
Technické údaje
vozidlaTechnické údaje vozidla, přizpůsobitelné funkce
(Hlavní témata: Palivo, olej, tlak huštění pneumatik)
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

4OBSAH
5-1. Používání systému
klimatizace a odmlžování
Automatický systém
klimatizace ........................330
Vyhřívání volantu/
vyhřívání sedadel .............338
5-2. Používání osvětlení interiéru
Přehled osvětlení interiéru ..340
5-3. Používání úložných prostorů
Přehled úložných prostorů ..342
Vybavení zavazadlového
prostoru ............................346
5-4. Další vybavení interiéru
Další vybavení interiéru ......3486-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ..............................362
Čištění a ochrana interiéru
vozidla ..............................365
6-2. Údržba
Požadavky na údržbu .........368
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ........................370
Kapota ................................372
Umístění podlahového
zvedáku ............................373
Motorový prostor .................374
12V akumulátor
(motor M20A-FXS) ...........384
Pneumatiky .........................387
Tlak huštění pneumatik.......399
Kola.....................................401
Filtr klimatizace ...................402
Čištění větracího otvoru přívodu
vzduchu hybridního (trakčního)
akumulátoru a filtru ...........404
Baterie elektronického
klíče ..................................407
Kontrola a výměna
pojistek .............................409
Žárovky ...............................412
5Vybavení interiéru6Údržba a péče

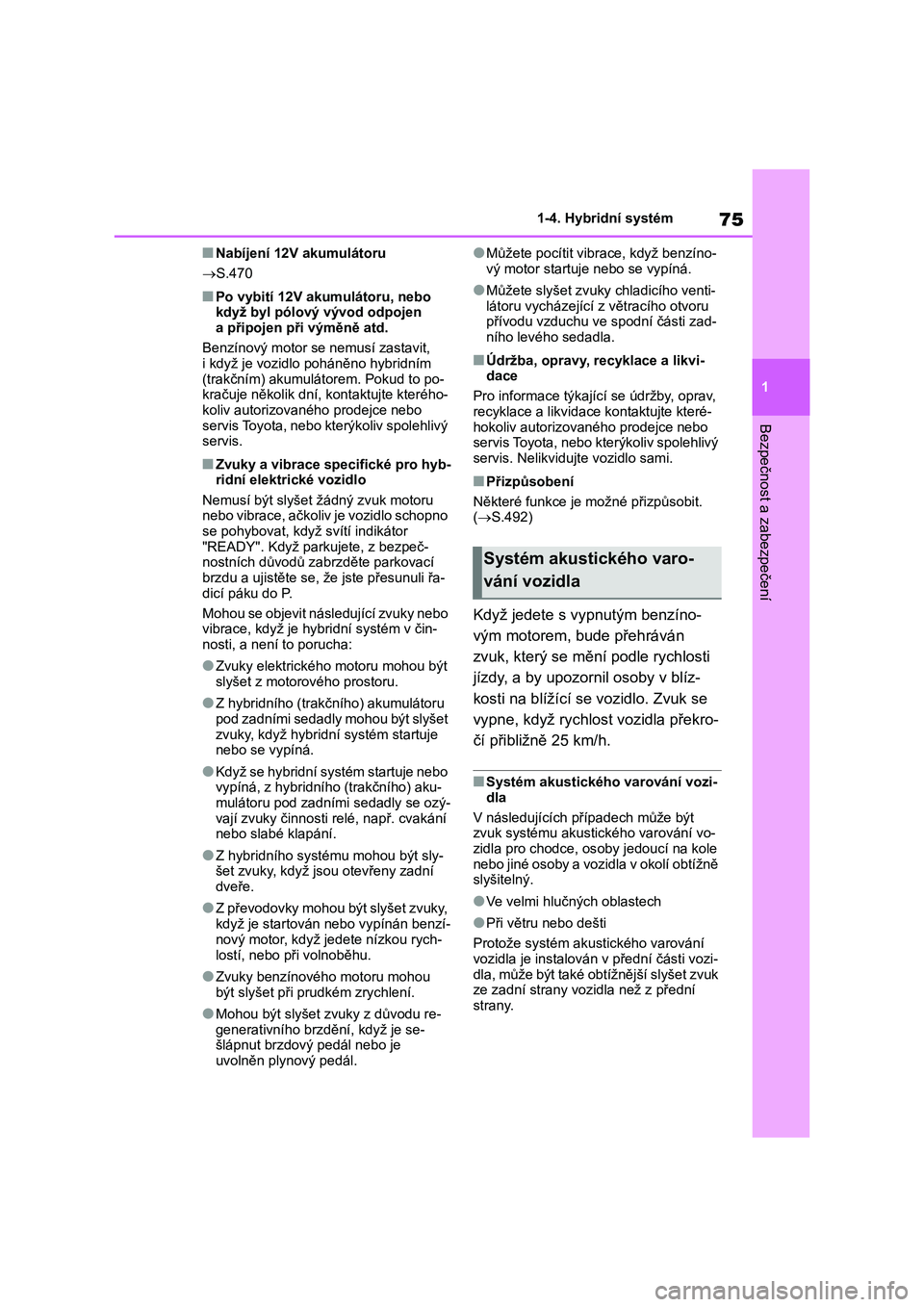

75
1
1-4. Hybridní systém
Bezpečnost a zabezpečení
■Nabíjení 12V akumulátoru
 S.470
■Po vybití 12V akumulátoru, nebo když byl pólový vývod odpojen
a připojen při výměně atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud to po-
kračuje několik dní, kontaktujte kterého- koliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Zvuky a vibrace specifické pro hyb- ridní elektrické vozidlo
Nemusí být slyšet žádný zvuk motoru
nebo vibrace, ačkoliv je vozidlo schopno se pohybovat, když svítí indikátor
"READY". Když parkujete, z bezpeč-
nostních důvodů zab rzděte parkovací brzdu a ujistěte se, že jste přesunuli řa-
dicí páku do P.
Mohou se objevit následující zvuky nebo vibrace, když je hyb ridní systém v čin-
nosti, a není to porucha:
●Zvuky elektrického motoru mohou být
slyšet z motorového prostoru.
●Z hybridního (trakčního) akumulátoru
pod zadními sedadly mohou být slyšet
zvuky, když hybridní systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru pod zadními sedadly se ozý-
vají zvuky činnosti relé, např. cvakání nebo slabé klapání.
●Z hybridního systému mohou být sly-šet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky,
když je startován nebo vypínán benzí-
nový motor, když je dete nízkou rych-
lostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou
být slyšet při pr udkém zrychlení.
●Mohou být slyšet zvuky z důvodu re-
generativního brzdění, když je se- šlápnut brzdový pedál nebo je
uvolněn plynový pedál.
●Můžete pocítit vibrace, když benzíno-
vý motor startuje nebo se vypíná.
●Můžete slyšet zvuky chladicího venti-
látoru vycházející z větracího otvoru přívodu vzduchu ve spodní části zad-
ního levého sedadla.
■Údržba, opravy, recyklace a likvi-
dace
Pro informace týkající se údržby, oprav,
recyklace a likvidace kontaktujte které-
hokoliv autorizov aného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis. Nelikvidujt e vozidlo sami.
■Přizpůsobení
Některé funkce je možné přizpůsobit. ( S.492)
Když jedete s vypnutým benzíno-
vým motorem, bude přehráván
zvuk, který se mění podle rychlosti
jízdy, a by upozor nil osoby v blíz-
kosti na blížící se vozidlo. Zvuk se
vypne, když rychlost vozidla překro-
čí přibližně 25 km/h.
■Systém akustického varování vozi-
dla
V následujících případech může být zvuk systému akustického varování vo-
zidla pro chodce, os oby jedoucí na kole
nebo jiné osoby a vozidla v okolí obtížně slyšitelný.
●Ve velmi hlučných oblastech
●Při větru nebo dešti
Protože systém akustického varování vozidla je instalován v přední části vozi-
dla, může být také obtížnější slyšet zvuk
ze zadní strany vozidla než z přední strany.
Systém akustického varo-
vání vozidla

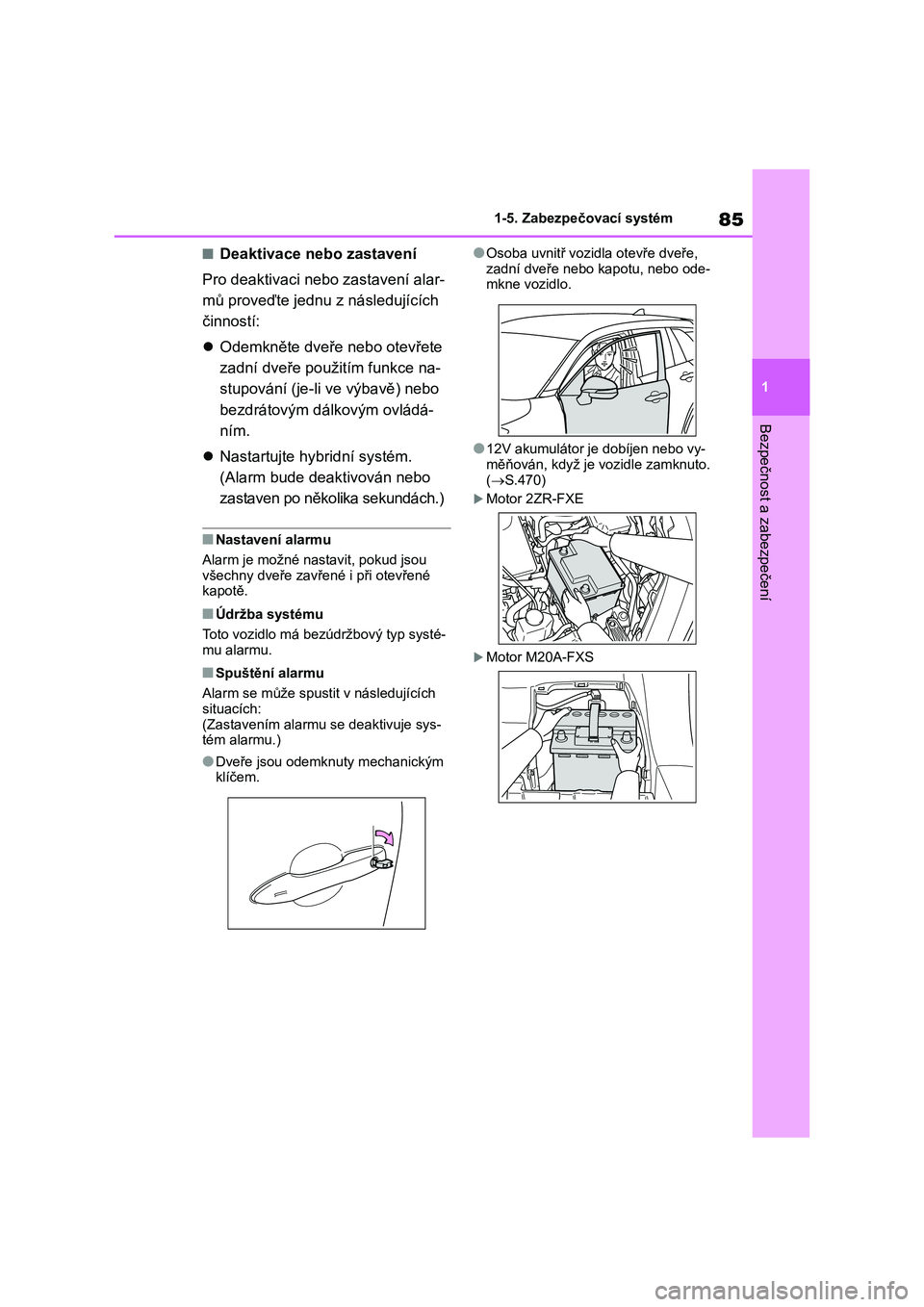

85
1
1-5. Zabezpečovací systém
Bezpečnost a zabezpečení
■Deaktivace nebo zastavení
Pro deaktivaci neb o zastavení alar-
mů proveďte jednu z následujících
činností:
 Odemkněte dveře nebo otevřete
zadní dveře použi tím funkce na-
stupování (je-li ve výbavě) nebo
bezdrátovým dálkovým ovládá-
ním.
 Nastartujte hybridní systém.
(Alarm bude deaktivován nebo
zastaven po několika sekundách.)
■Nastavení alarmu
Alarm je možné nastavit, pokud jsou všechny dveře zavřené i při otevřené
kapotě.
■Údržba systému
Toto vozidlo má bezúdržbový typ systé- mu alarmu.
■Spuštění alarmu
Alarm se může spusti t v následujících
situacích: (Zastavením alarmu se deaktivuje sys-
tém alarmu.)
●Dveře jsou odemknuty mechanickým
klíčem.
●Osoba uvnitř vozidla otevře dveře,
zadní dveře nebo kapotu, nebo ode- mkne vozidlo.
●12V akumulátor je dobíjen nebo vy-měňován, když je vozidle zamknuto.
( S.470)
Motor 2ZR-FXE
Motor M20A-FXS

6
361
6
Údržba a péče
Údržba a péče
.6-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ............................362
Čištění a ochrana interiéru
vozidla ............................365
6-2. Údržba
Požadavky na údržbu .......368
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ......................370
Kapota ..............................372
Umístění podlahového
zvedáku ..........................373
Motorový prostor...............374
12V akumulátor
(motor M20A-FXS) .........384
Pneumatiky .......................387
Tlak huštění pneumatik ....399
Kola ..................................401
Filtr klimatizace .................402
Čištění větracího otvoru
přívodu vzduchu hybridního
(trakčního) akumulátoru
a filtru ..............................404
Baterie elektronického
klíče ................................407
Kontrola a výměna
pojistek ...........................409
Žárovky .............................412

3626-1. Údržba a péče
6-1.Údržba a péče
Postupem odshora dolů umývejte
vodou karoserii vozidla, ráfky kol
a podvozek vozidla, abyste od-
stranili špínu a prach.
Karoserii umývejte použitím hou-
by nebo měkkého hadru, např.
jelenice.
Při obtížně odstranitelném zne-
čistění použijte autošampon a dů-
kladně oplachujte vodou.
Setřete veškerou vodu.
Vozidlo navoskujte, když se zhor-
ší odpudivost vody.
Pokud voda netvoří na čistém povrchu
kapky, naneste vosk, když je karoserie
vozidla chladná.
■Automatické myčky vozidel
●Před mytím vozidla:
• Sklopte zrcátka
• Vypněte elektrické ovládání zadních
dveří (je-li ve výbavě)
Mytí zahajte od předku vozidla. Před jíz-
dou vyklopte zrcátka.
●Kartáče používané v automatických
myčkách mohou poškrábat povrch vo-
zidla, díly (kola atd.) a poškodit lak va-
šeho vozidla.
●Zadní spoiler nemusí jít v některých
automatických myčkách umývat. Je
zde také zvýšené riziko poškození vo-
zidla.
■Vysokotlaké myčky vozidel
Protože voda může vniknout do kabiny,
nedávejte trysku do blízkosti mezer oko-
lo dveří nebo obvodu oken, nebo na tato
místa nestříkejte nepřetržitě.
■Když používáte myčku vozidel
(vozidla s funkcí nastupování)
Pokud je klika dveří mokrá, když je elek-
tronický klíč v účinném dosahu, dveře
se mohou opakovaně zamykat a ode-
mykat. V tom případě postupujte podle
následujících nápravných opatření pro
umytí vozidla:
●Umístěte klíč do vzdálenosti 2 m nebo
dále od vozidla, když je vozidlo umý-
váno. (Dejte pozor, aby nedošlo ke
krádeži klíče.)
●Nastavte elektronický klíč do režimu
šetření energie baterie, abyste zrušili
systém Smart Entry & Start. (S.133)
■Kola a ozdobné kryty kola
●Odstraňte veškeré nečistoty použitím
neutrálního čisticího prostředku.
●Čisticí prostředek opláchněte vodou
ihned po jeho použití.
●Abyste ochránili lak před poškozením,
dodržujte následující pokyny.
• Nepoužívejte kyselé, zásadité nebo
abrazivní čističe
• Nepoužívejte hrubé kartáče
• Nepoužívejte čisticí prostředek na
kola, když jsou horká, např. po jízdě
nebo parkování v horkém počasí.
■Brzdové destičky a třmeny
Pokud je vozidlo zaparkováno s mokrý-
mi brzdovými destičkami nebo kotouči,
může dojít ke korozi, která způsobí jejich
přilepení. Před zaparkováním vozidla po
jeho umytí jeďte pomalu a několikrát za-
brzděte, abyste součásti vysušili.
■Nárazníky
Nedrhněte je abrazivními čističi.
■Povlakované části
Pokud nelze odstranit nečistotu, očistěte
součásti následovně:
●Použijte jemný hadřík navlhčený při-
bližně 5% roztokem neutrálního čisti-
cího prostředku a vody, abyste
nečistotu odstranili.
Čistění a ochrana exte-
riéru vozidla
Čištění provádějte způsobem
vhodným pro jednotlivou sou-
část a její materiál.
Pokyny pro čištění

363
6
6-1. Údržba a péče
Údržba a péče
●Otřete povrch suchým jemným hadří-
kem, abyste odstra nili veškerou zbý- vající vlhkost.
●Abyste odstranili mastné skvrny, pou-
žijte utěrky vlhčené lihem nebo po-
dobný výrobek.
VÝSTRAHA
■Když vozidlo umýváte
Nepoužívejte vodu na vnitřek motoro-
vého prostoru. To by mohlo způsobit
poruchu elektrických součástí atd., nebo požár.
■Když čistíte čelní sklo (vozidla se stěrači čelního skla se senzorem
deště)
Vypněte spínač stěračů. Pokud je spí- nač stěračů v poloze "AUTO", stěrače
mohou začít v následujících situacích
neočekávaně stírat, může dojít k za- chycení vašich rukou nebo jiným váž-
ným zraněním, a lišty stěračů se
mohou poškodit.
Vypnuto
AUTO
●Když se dotknete ru kou horní části čelního skla, kde je umístěn senzor
dešťových kapek
●Když držíte mokrý hadr nebo po-
dobný předmět blízko senzoru deš-
ťových kapek
●Pokud něco udeří do čelního skla
●Pokud se přímo d otknete tělesa
senzoru dešťových kapek nebo
něco udeří do senzoru dešťových kapek
■Pokyny týkající se výfukového potrubí
Výfukové plyny způ sobí, že výfukové
potrubí je velmi horké. Když umýváte vozidlo, buďte opatrní,
abyste se nedotkli potrubí, dokud do-
statečně nevychladne, protože dotyk horkého potrubí může způsobit popá-
lení.
■Pokyny týkající se zadního náraz-
níku
Pokud je lak zadního nárazníku po- škozen nebo poškrábán, následující
systémy nemusí fungovat správně.
Pokud k tomu dojde, konzultujte to s kterýmkoliv auto rizovaným prodej-
cem nebo servisem Toyota, nebo
s kterýmkoliv spol ehlivým servisem.
●Toyota Safety Sense
●BSM (je-li ve výbavě)
●RCTA
●Asistent bezpečného vystupování
(je-li ve výbavě)
●PKSB
UPOZORNĚNÍ
■Abyste zabránili zhoršení stavu
laku a korozi karoserie a součástí (litá kola atd.)
●V následujících případech umyjte
vozidlo ihned:
• Po jízdě v blízkosti mořského po-
břeží
• Po jízdě na solených silnicích
• Pokud je na lakovaném povrchu dehet nebo míza stromů
• Pokud je na lakovaném povrchu mrtvý hmyz, stopy po hmyzu nebo
ptačí trus

3646-1. Údržba a péče
UPOZORNĚNÍ
• Po jízdě v oblastech kontaminova-
ných sazemi, mastným kouřem,
důlním prachem nebo chemickými zplodinami
• Pokud je vozidlo silně znečištěno prachem nebo blátem
• Pokud jsou na lakovaný povrch vyli-
ty tekutiny, jako je benzen nebo benzín
●Pokud se lak odlupuje nebo je po-škrábaný, nechte ho ihned opravit.
●Abyste zabránili korozi kol, když je ukládáte, odstraňt e z nich všechny
nečistoty a uložte je na místě s níz-
kou vlhkostí.
■Čištění vnějších světel
●Myjte je opatrně. Nepoužívejte or- ganické látky nebo je nedrhněte
hrubým kartáčem.
To může poškodit povrch světel.
●Na povrch světel nenanášejte vosk.
Vosk může způsobit poškození čoček.
■Abyste zabránili poškození ramí-nek stěračů čelního skla
Když zvedáte ramín ka stěračů smě-
rem od čelního skla, odtáhněte nejdří- ve ramínko stěrače na straně řidiče
a potom na straně spolujezdce. Když
vracíte stěrače do jejich původní polo- hy, vraťte jako první stěrač na straně
spolujezdce.
■Když používáte automatickou
myčku vozidel (vozidla se stěrači
čelního skla se senzorem deště)
Nastavte spínač st ěračů do vypnuté
polohy. Pokud je spínač stěračů v po-
loze "AUTO", stěrače mohou začít stí- rat a lišty stěrač ů se mohou poškodit.
■Když používáte vysokotlaký čis- tič vozidel
●Když umýváte vozidlo, nestříkejte
na přímo kameru nebo do její okolní oblasti vysokotla kým čističem. Ráz
aplikovaný vodou pod vysokým tla-
kem může způsobit , že zařízení ne- bude fungovat normálně.
●Nestříkejte vodu přímo na radar, který se nachází za emblémem. Ji-
nak to může způsobit poškození to-
hoto zařízení.
●Nedávejte trysku d o blízkosti těsně-
ní (gumový nebo pryskyřicový kryt), konektorů nebo následujících sou-
částí. Součásti mohou být poškoze-
ny, pokud přijdou do kontaktu s vodou pod vysokým tlakem.
• Součásti související s pohonem
• Součásti řízení
• Součásti odpružení
• Součásti brzd
●Držte čisticí trysku nejméně 30 cm
od karoserie vozidla. Jinak části
z pryskyřice, např. lišty a nárazníky, mohou být deformovány a poškoze-
ny. Nedržte také trysku delší dobu
na stejném místě.
●Nestříkejte nepř erušovaně na
spodní část čelního skla. Pokud se voda dostane do sání systému kli-
matizace umístěného poblíž spodní
části čelního skla, systém klimatiza- ce nemusí fungovat správně.
●Neumývejte spodní stranu vozidla pomocí vysokotlaké myčky vozidel.

365
6
6-1. Údržba a péče
Údržba a péče
 Odstraňte nečistoty a prach vysa-
vačem. Otřete šp inavé povrchy
hadříkem navlhčeným ve vlažné
vodě.
 Pokud nelze nečistoty odstranit,
setřete je měkkým hadříkem
navlhčeným v čisticím prostředku
naředěném na přibližně 1 %.
Vyždímejte veškerou přebyteč-
nou vodu z hadříku a opatrně se-
třete všechny zb ývající stopy
čisticího prostředku a vody.
■Šamponování koberců
Na trhu jsou dostupn é různé druhy pě-
nových čističů. Pro nanesení pěny pou-
žijte houbu nebo kartáč. Pěnu roztírejte
v překrývajících se kruzích. Nepoužívej- te vodu. Otřete znečištěné povrchy
a nechte je vyschnou t. Nejlepších vý-
sledků dosáhnete, když budete udržovat koberec co nejvíce suchý.
■Zacházení s bezpečnostními pásy
Čistěte je jemným mýdlem a vlažnou
vodou pomocí hadříku nebo houbičky. Pravidelně kontrolujte také nadměrné
opotřebení, roztře pení nebo natržení
bezpečnostních pásů.
Čištění a ochrana inte-
riéru vozidla
Čištění provádějte způsobem
vhodným pro jednotlivou sou-
část a její materiál.
Ochrana interiéru vozidla
VÝSTRAHA
■Voda ve vozidle
●Nestříkejte nebo nerozlijte tekutinu
ve vozidle, např. na podlahu, do větracího otvoru přívodu vzduchu
hybridního (trakčního) akumulátoru
a v zavazadlovém prostoru. ( S.365)
To by mohlo způsobit poruchu hyb-
ridního akumulátor u, elektrických
součástí atd. nebo požár.
●Nenamáčejte žádnou ze součástí
SRS nebo kabeláž v interiéru vozi- dla. ( S.37)
Elektrická porucha může způsobit
nafouknutí airbagů nebo jejich po- ruchu, což může mít za následek
smrt nebo vážná zranění.
●Vozidla s bezdrá tovou nabíječkou:
Nenamáčejte bezdrátovou nabíječ-
ku ( S.349). Mohlo by to způsobit, že se nabíječka zahřeje a způsobí
popálení, nebo by mohla způsobit
elektrický šok, což může mít za ná- sledek smrt nebo vážné zranění.
■Čištění interiéru (zvláště přístro-jového panelu)
Nepoužívejte lešticí vosk nebo lešticí
čisticí prostředky. Přístrojový panel by se mohl odrážet v čelním skle, bránit
výhledu řidiče, a to by mohlo vést tak
k nehodě s násled ky smrti nebo váž- ného zranění.
UPOZORNĚNÍ
■Čisticí prostředky
●Nepoužívejte následující typy čisti-cích prostředků, protože mohou
změnit barvu interiéru vozidla, nebo
způsobit čmouhy nebo poškodit la- kované povrchy:
• Jiné oblasti než sedadla a volant:
Organické látky, jako jsou benzen nebo benzín, alkalické nebo kyseli-
nové roztoky, barviva a bělidla

3666-1. Údržba a péče
UPOZORNĚNÍ
• Sedadla: Alkalické nebo kyselinové
roztoky, jako jsou ředidla, benzen
a alkohol
• Volant: Organické látky, například
ředidlo, a čističe, které obsahují al- kohol
●Nepoužívejte lešticí vosk nebo lešticí
čisticí prostředky. Č ásti přístrojové- ho panelu nebo jiných lakovaných
povrchů interiér u se mohou poško-
dit.
■Abyste zabránili poškození kože-
ných povrchů
Dodržujte následující pokyny, abyste
zabránili poškození a zhoršení stavu
kožených povrchů:
●Ihned odstraňte z kožených povr-
chů veškerý prach nebo nečistoty.
●Nevystavujte vozidlo na dlouhou
dobu přímému slunečnímu světlu.
Parkujte vozidlo ve stínu, zvláště během léta.
●Nepokládejte předměty z vinylu, plastu nebo předm ěty obsahující
vosk na čalounění, protože se mo-
hou na kožený povrch přilepit, po- kud stoupne značně teplota
v interiéru vozidla.
■Voda na podlaze
Neumývejte podlahu vozidla vodou.
Systémy vozidla, jako je audiosystém, mohou být poškozeny, vnikne-li voda
do elektrických souč ástí, např. do
audiosystému, nad nebo pod podla- hou vozidla. Voda může také způsobit
korozi karoserie.
■Když čistíte vnitř ní stranu čelní-
ho skla (vozidla s Toyota Safety
Sense)
Zabraňte kontaktu čističe skla s objekti-
vem. Také se nedotýkejte objektivu.
( S.199)
■Čistění vnitřní strany zadního okna
●Na zadní okno nepoužívejte čistič
skla, protože by to mohlo poškodit topné drátky odmlžování zadního
okna. Použijte hadřík navlhčený ve
vlažné vodě a jemně okno otřete. Utírejte okno tahy rovnoběžnými
s topnými drátky.
●Buďte opatrní, abyste nepoškrábali
nebo nepoškodili topné drátky.
