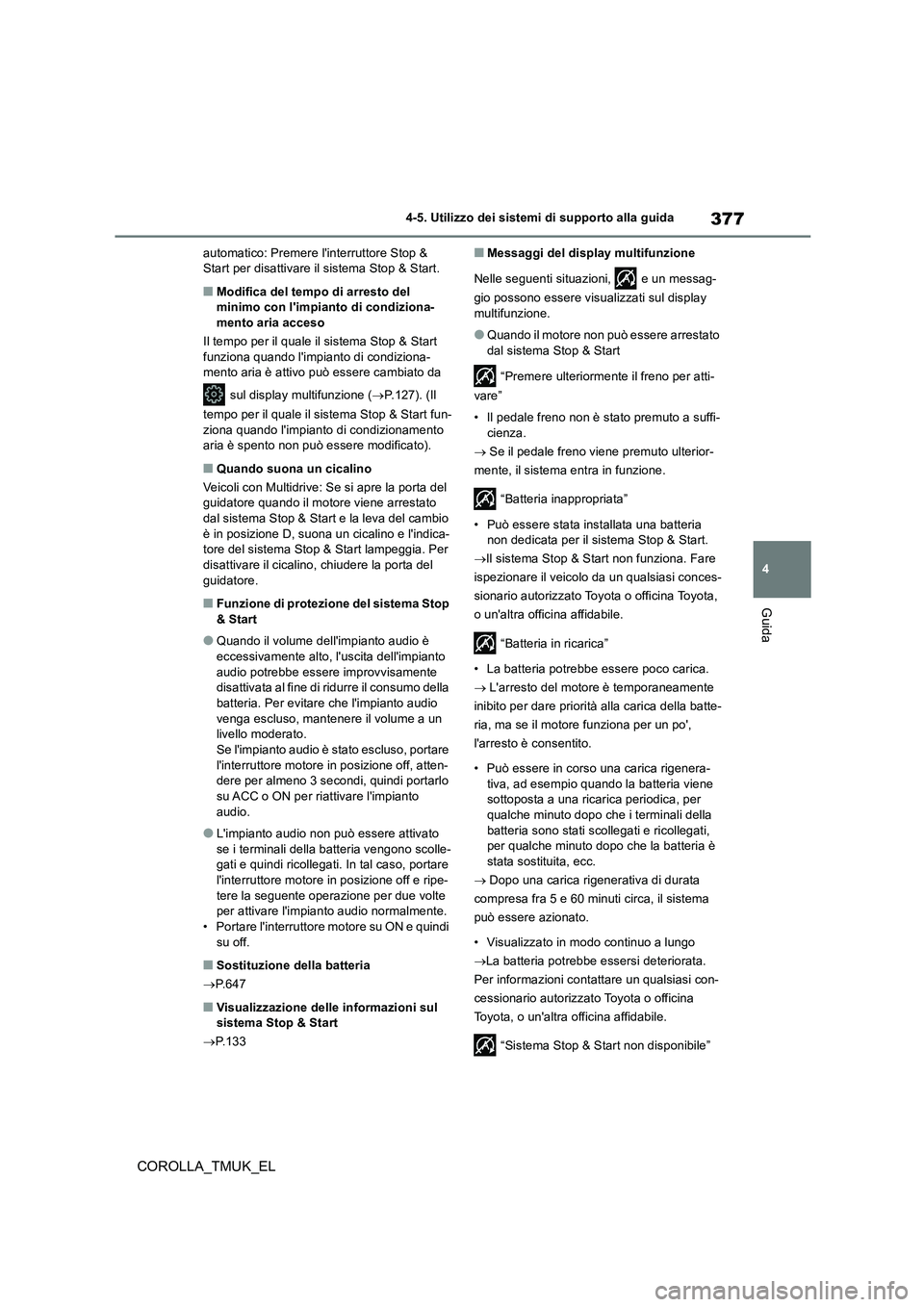

4-5. Utilizzo dei sistemi di supporto alla guida
Guida
automatico: Premere l'interruttore Stop & Start per disattivare il sistema Stop & Start.
■Modifica del tempo di arresto del minimo con l'impianto di condiziona-
mento aria acceso
Il tempo per il quale il sistema Stop & Start funziona quando l'impianto di condiziona-mento aria è attivo può essere cambiato da
sul display multifunzione ( P.127). (Il
tempo per il quale il sistema Stop & Start fun-
ziona quando l'impianto di condizionamento aria è spento non può essere modificato).
■Quando suona un cicalino
Veicoli con Multidrive: Se si apre la porta del guidatore quando il motore viene arrestato
dal sistema Stop & Start e la leva del cambio è in posizione D, suona un cicalino e l'indica-tore del sistema Stop & Start lampeggia. Per
disattivare il cicalino, chiudere la porta del guidatore.
■Funzione di protezione del sistema Stop & Start
●Quando il volume dell'impianto audio è eccessivamente alto, l'uscita dell'impianto
audio potrebbe essere improvvisamente disattivata al fine di ridurre il consumo della batteria. Per evitare che l'impianto audio
venga escluso, mantenere il volume a un livello moderato.Se l'impianto audio è stato escluso, portare
l'interruttore motore in posizione off, atten- dere per almeno 3 secondi, quindi portarlo su ACC o ON per riattivare l'impianto
audio.
●L'impianto audio non può essere attivato
se i terminali della batteria vengono scolle- gati e quindi ricollegati. In tal caso, portare l'interruttore motore in posizione off e ripe-
tere la seguente operazione per due volte per attivare l'impianto audio normalmente.• Portare l'interruttore motore su ON e quindi
su off.
■Sostituzione della batteria
 P.647
■Visualizzazione delle informazioni sul sistema Stop & Start
 P.133
■Messaggi del display multifunzione
Nelle seguenti situazioni, e un messag-
gio possono essere visualizzati sul display
multifunzione.
●Quando il motore non può essere arrestato
dal sistema Stop & Start
“Premere ulteriormente il freno per atti-
vare”
• Il pedale freno non è stato premuto a suffi- cienza.
 Se il pedale freno viene premuto ulterior-
mente, il sistema entra in funzione.
“Batteria inappropriata”
• Può essere stata installata una batteria non dedicata per il sistema Stop & Start.
 Il sistema Stop & Start non funziona. Fare
ispezionare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina Toyota,
o un'altra officina affidabile.
“Batteria in ricarica”
• La batteria potrebbe essere poco carica.
 L'arresto del motore è temporaneamente
inibito per dare priorità alla carica della batte-
ria, ma se il motore funziona per un po',
l'arresto è consentito.
• Può essere in corso una carica rigenera-
tiva, ad esempio quando la batteria viene sottoposta a una ricarica periodica, per qualche minuto dopo che i terminali della
batteria sono stati scollegati e ricollegati, per qualche minuto dopo che la batteria è stata sostituita, ecc.
 Dopo una carica rigenerativa di durata
compresa fra 5 e 60 minuti circa, il sistema
può essere azionato.
• Visualizzato in modo continuo a lungo
 La batteria potrebbe essersi deteriorata.
Per informazioni contattare un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
“Sistema Stop & Start non disponibile”

388
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida

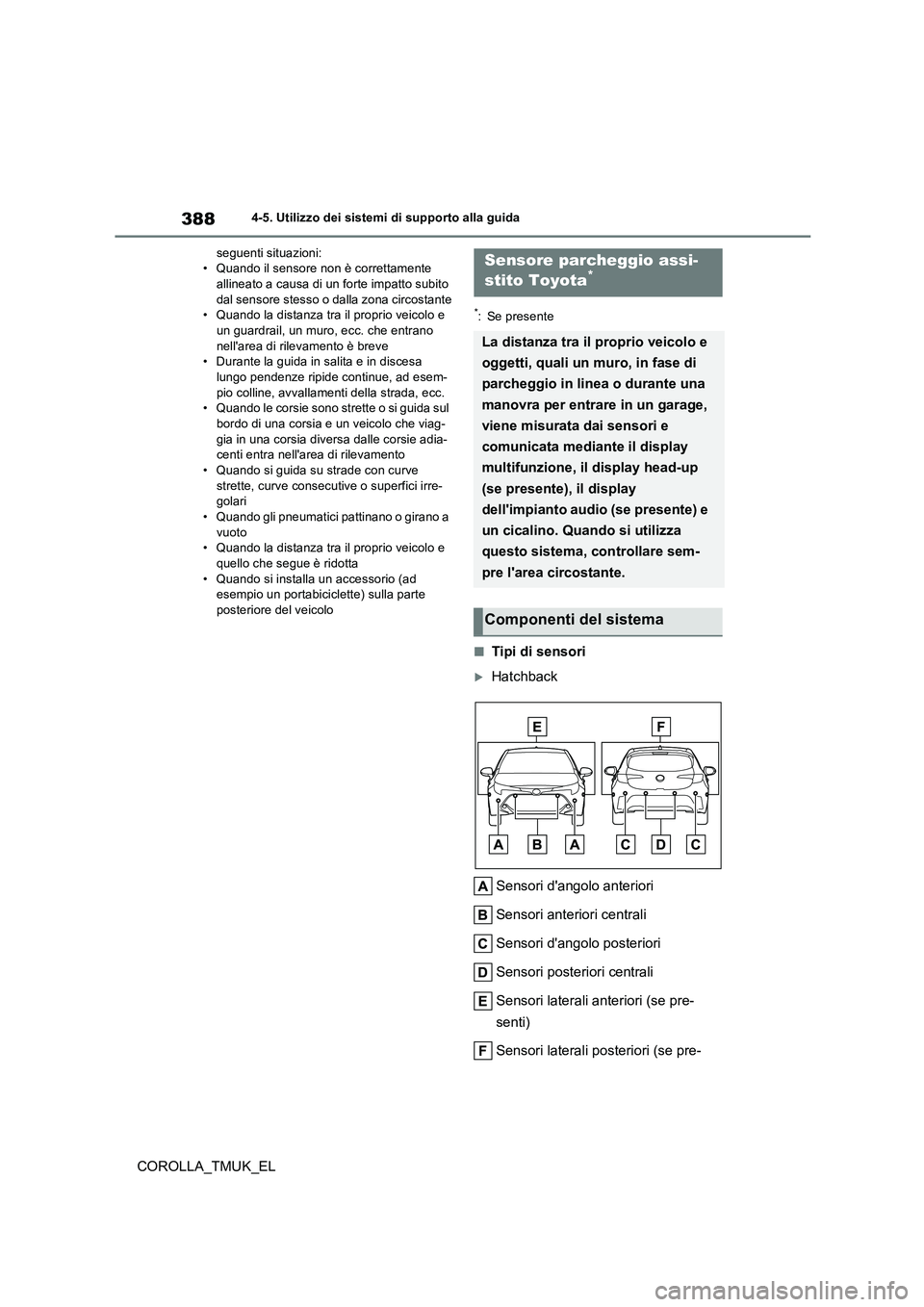

seguenti situazioni: • Quando il sensore non è correttamente allineato a causa di un forte impatto subito
dal sensore stesso o dalla zona circostante • Quando la distanza tra il proprio veicolo e un guardrail, un muro, ecc. che entrano
nell'area di rilevamento è breve • Durante la guida in salita e in discesa lungo pendenze ripide continue, ad esem-
pio colline, avvallamenti della strada, ecc. • Quando le corsie sono strette o si guida sul bordo di una corsia e un veicolo che viag-
gia in una corsia diversa dalle corsie adia- centi entra nell'area di rilevamento• Quando si guida su strade con curve
strette, curve consecutive o superfici irre- golari• Quando gli pneumatici pattinano o girano a
vuoto • Quando la distanza tra il proprio veicolo e quello che segue è ridotta
• Quando si installa un accessorio (ad esempio un portabiciclette) sulla parte posteriore del veicolo
*: Se presente
■Tipi di sensori
Hatchback
Sensori d'angolo anteriori
Sensori anteriori centrali
Sensori d'angolo posteriori
Sensori posteriori centrali
Sensori laterali anteriori (se pre-
senti)
Sensori laterali posteriori (se pre-
Sensore parcheggio assi-
stito Toyota*
La distanza tra il proprio veicolo e
oggetti, quali un muro, in fase di
parcheggio in linea o durante una
manovra per entrare in un garage,
viene misurata dai sensori e
comunicata mediante il display
multifunzione, il display head-up
(se presente), il display
dell'impianto audio (se presente) e
un cicalino. Quando si utilizza
questo sistema, controllare sem-
pre l'area circostante.
Componenti del sistema

389
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

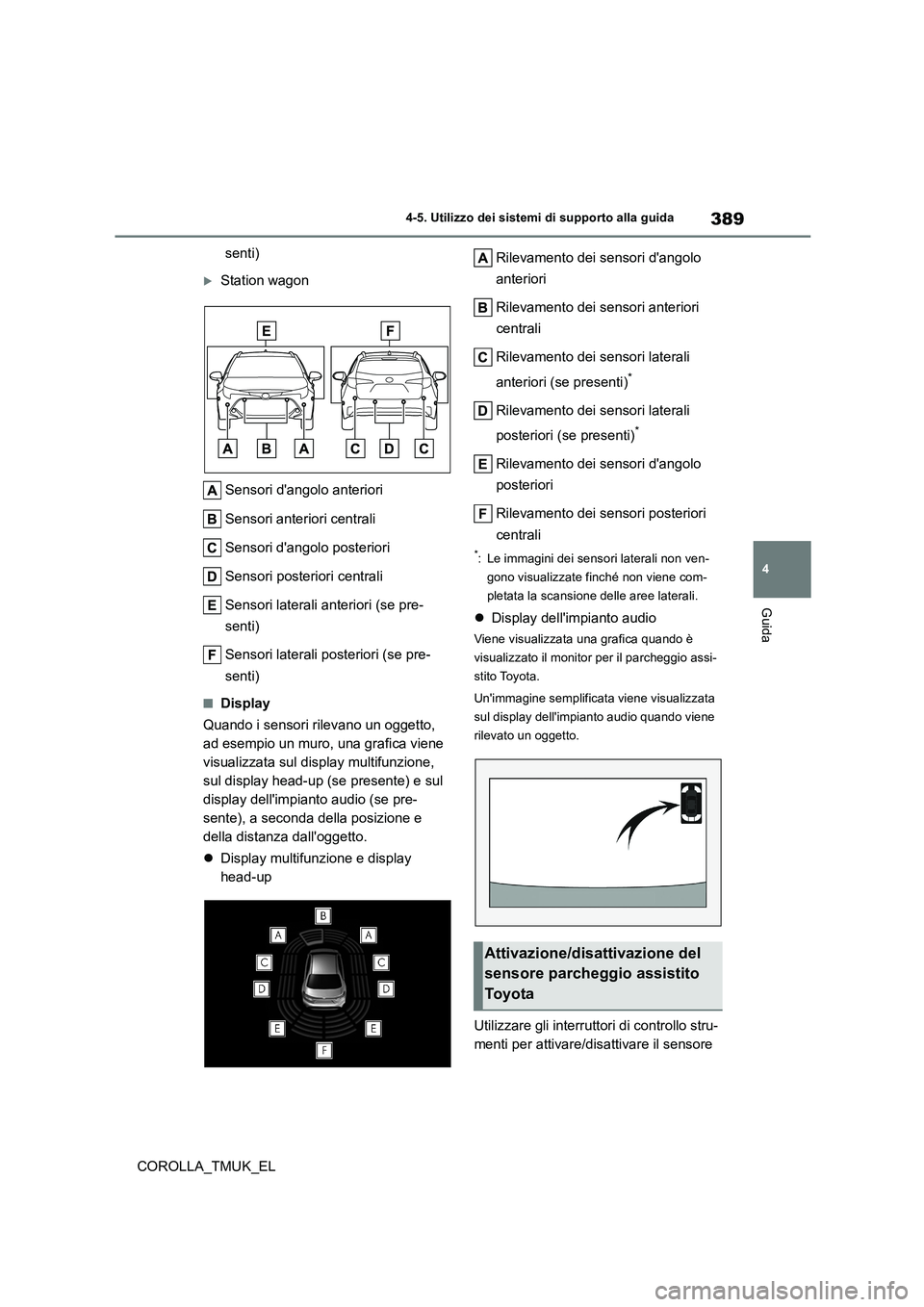

senti)
Station wagon
Sensori d'angolo anteriori
Sensori anteriori centrali
Sensori d'angolo posteriori
Sensori posteriori centrali
Sensori laterali anteriori (se pre-
senti)
Sensori laterali posteriori (se pre-
senti)
■Display
Quando i sensori rilevano un oggetto,
ad esempio un muro, una grafica viene
visualizzata sul display multifunzione,
sul display head-up (se presente) e sul
display dell'impianto audio (se pre-
sente), a seconda della posizione e
della distanza dall'oggetto.
 Display multifunzione e display
head-up
Rilevamento dei sensori d'angolo
anteriori
Rilevamento dei sensori anteriori
centrali
Rilevamento dei sensori laterali
anteriori (se presenti)*
Rilevamento dei sensori laterali
posteriori (se presenti)*
Rilevamento dei sensori d'angolo
posteriori
Rilevamento dei sensori posteriori
centrali
*: Le immagini dei sensori laterali non ven-
gono visualizzate finché non viene com-
pletata la scansione delle aree laterali.
 Display dell'impianto audio
Viene visualizzata una grafica quando è
visualizzato il monitor per il parcheggio assi-
stito Toyota.
Un'immagine semplificata viene visualizzata
sul display dell'impianto audio quando viene
rilevato un oggetto.
Utilizzare gli interruttori di controllo stru-
menti per attivare/disattivare il sensore
Attivazione/disattivazione del
sensore parcheggio assistito
To y o t a

391
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

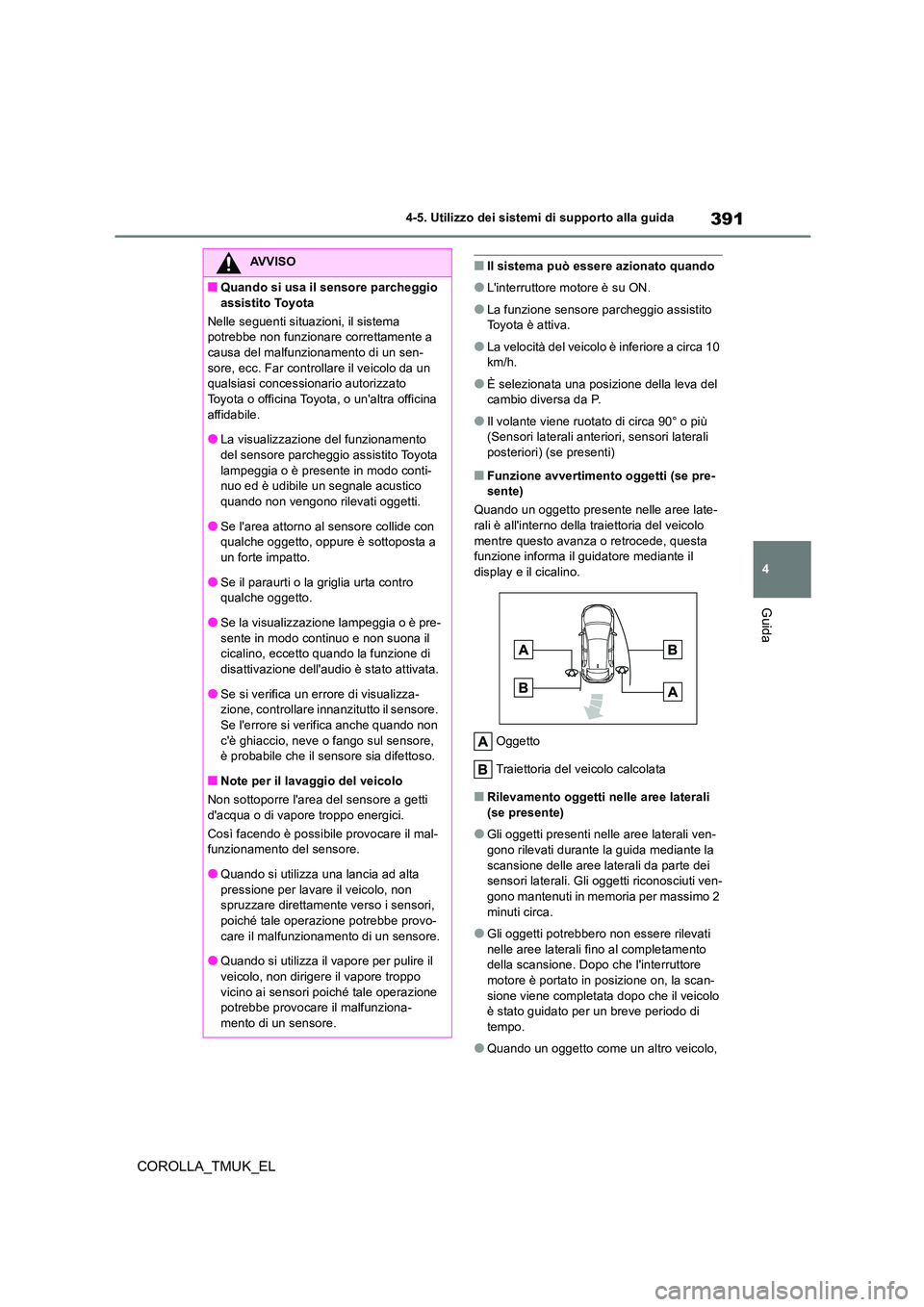

■Il sistema può essere azionato quando
●L'interruttore motore è su ON.
●La funzione sensore parcheggio assistito Toyota è attiva.
●La velocità del veicolo è inferiore a circa 10 km/h.
●È selezionata una posizione della leva del cambio diversa da P.
●Il volante viene ruotato di circa 90° o più (Sensori laterali anteriori, sensori laterali
posteriori) (se presenti)
■Funzione avvertimento oggetti (se pre- sente)
Quando un oggetto presente nelle aree late- rali è all'interno della traiettoria del veicolo
mentre questo avanza o retrocede, questa funzione informa il guidatore mediante il display e il cicalino.
Oggetto
Traiettoria del veicolo calcolata
■Rilevamento oggetti nelle aree laterali (se presente)
●Gli oggetti presenti nelle aree laterali ven-gono rilevati durante la guida mediante la
scansione delle aree laterali da parte dei sensori laterali. Gli oggetti riconosciuti ven-gono mantenuti in memoria per massimo 2
minuti circa.
●Gli oggetti potrebbero non essere rilevati
nelle aree laterali fino al completamento della scansione. Dopo che l'interruttore motore è portato in posizione on, la scan-
sione viene completata dopo che il veicolo è stato guidato per un breve periodo di tempo.
●Quando un oggetto come un altro veicolo,
AVVISO
■Quando si usa il sensore parcheggio
assistito Toyota
Nelle seguenti situazioni, il sistema potrebbe non funzionare correttamente a causa del malfunzionamento di un sen-
sore, ecc. Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
●La visualizzazione del funzionamento del sensore parcheggio assistito Toyota
lampeggia o è presente in modo conti- nuo ed è udibile un segnale acustico quando non vengono rilevati oggetti.
●Se l'area attorno al sensore collide con qualche oggetto, oppure è sottoposta a un forte impatto.
●Se il paraurti o la griglia urta contro qualche oggetto.
●Se la visualizzazione lampeggia o è pre-
sente in modo continuo e non suona il cicalino, eccetto quando la funzione di disattivazione dell'audio è stato attivata.
●Se si verifica un errore di visualizza-zione, controllare innanzitutto il sensore.
Se l'errore si verifica anche quando non c'è ghiaccio, neve o fango sul sensore, è probabile che il sensore sia difettoso.
■Note per il lavaggio del veicolo
Non sottoporre l'area del sensore a getti d'acqua o di vapore troppo energici.
Così facendo è possibile provocare il mal- funzionamento del sensore.
●Quando si utilizza una lancia ad alta pressione per lavare il veicolo, non spruzzare direttamente verso i sensori,
poiché tale operazione potrebbe provo- care il malfunzionamento di un sensore.
●Quando si utilizza il vapore per pulire il
veicolo, non dirigere il vapore troppo vicino ai sensori poiché tale operazione potrebbe provocare il malfunziona-
mento di un sensore.

392
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida

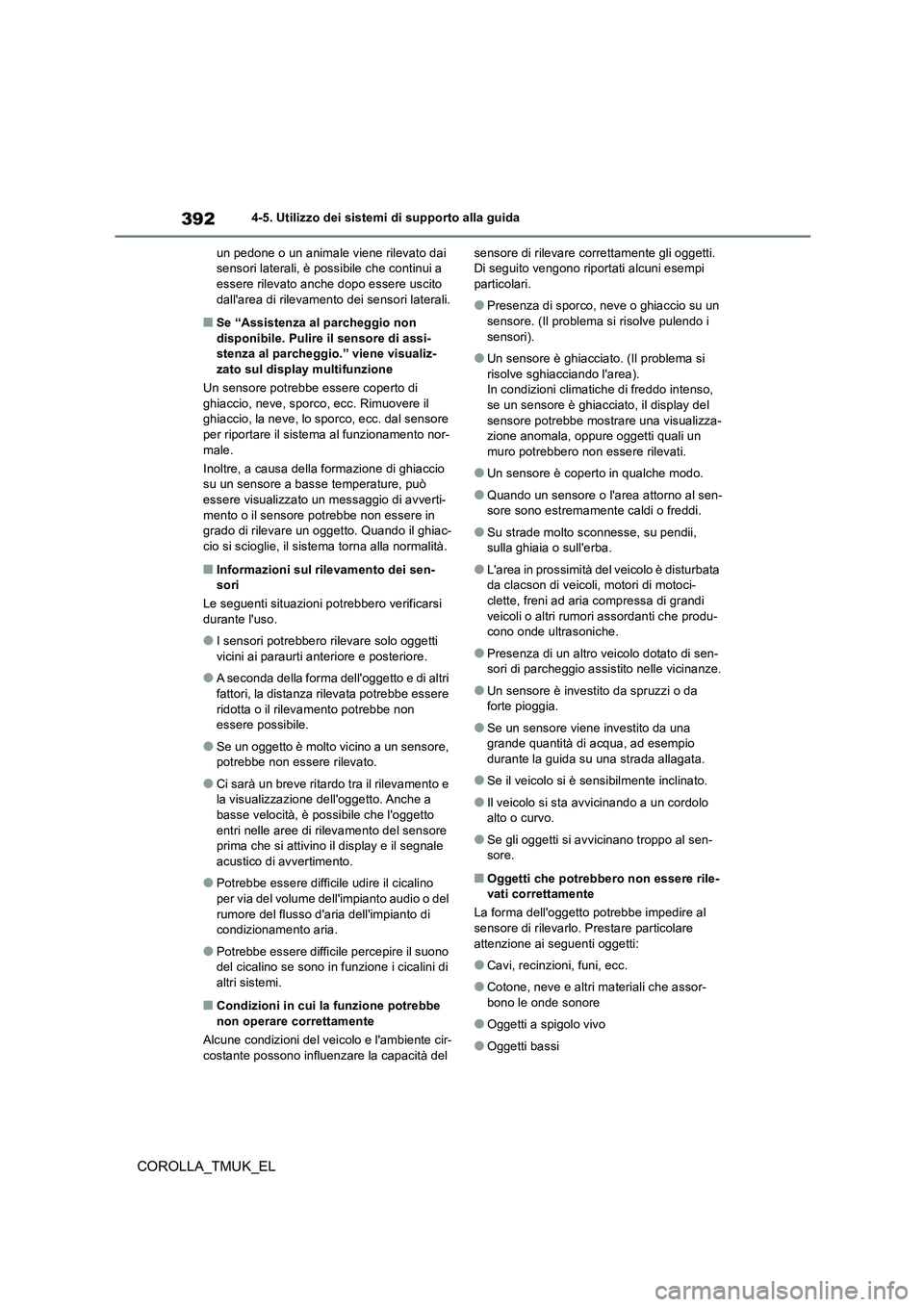

un pedone o un animale viene rilevato dai sensori laterali, è possibile che continui a essere rilevato anche dopo essere uscito
dall'area di rilevamento dei sensori laterali.
■Se “Assistenza al parcheggio non disponibile. Pulire il sensore di assi-stenza al parcheggio.” viene visualiz-
zato sul display multifunzione
Un sensore potrebbe essere coperto di ghiaccio, neve, sporco , ecc. Rimuovere il ghiaccio, la neve, lo sporco, ecc. dal sensore
per riportare il sistema al funzionamento nor- male.
Inoltre, a causa della formazione di ghiaccio su un sensore a basse temperature, può
essere visualizzato un messaggio di avverti- mento o il sensore potrebbe non essere in grado di rilevare un oggetto. Quando il ghiac-
cio si scioglie, il sistema torna alla normalità.
■Informazioni sul rilevamento dei sen- sori
Le seguenti situazioni potrebbero verificarsi durante l'uso.
●I sensori potrebbero rilevare solo oggetti vicini ai paraurti anteriore e posteriore.
●A seconda della forma dell'oggetto e di altri fattori, la distanza rilevata potrebbe essere
ridotta o il rilevamento potrebbe non essere possibile.
●Se un oggetto è molto vicino a un sensore, potrebbe non essere rilevato.
●Ci sarà un breve ritardo tra il rilevamento e la visualizzazione dell'oggetto. Anche a basse velocità, è possibile che l'oggetto
entri nelle aree di rilevamento del sensore prima che si attivino il display e il segnale acustico di avvertimento.
●Potrebbe essere difficile udire il cicalino per via del volume dell'impianto audio o del
rumore del flusso d'aria dell'impianto di condizionamento aria.
●Potrebbe essere difficile percepire il suono del cicalino se sono in funzione i cicalini di altri sistemi.
■Condizioni in cui la funzione potrebbe
non operare correttamente
Alcune condizioni del veicolo e l'ambiente cir- costante possono influenzare la capacità del
sensore di rilevare correttamente gli oggetti. Di seguito vengono riportati alcuni esempi particolari.
●Presenza di sporco, neve o ghiaccio su un sensore. (Il problema si risolve pulendo i
sensori).
●Un sensore è ghiacciato. (Il problema si
risolve sghiacciando l'area). In condizioni climatiche di freddo intenso, se un sensore è ghiacciato, il display del
sensore potrebbe mostrare una visualizza- zione anomala, oppure oggetti quali un muro potrebbero non essere rilevati.
●Un sensore è coper to in qualche modo.
●Quando un sensore o l'area attorno al sen- sore sono estremamente caldi o freddi.
●Su strade molto sconnesse, su pendii, sulla ghiaia o sull'erba.
●L'area in prossimità del veicolo è disturbata da clacson di veicoli, motori di motoci-clette, freni ad aria compressa di grandi
veicoli o altri rumori assordanti che produ- cono onde ultrasoniche.
●Presenza di un altro veicolo dotato di sen-sori di parcheggio assistito nelle vicinanze.
●Un sensore è investito da spruzzi o da forte pioggia.
●Se un sensore viene investito da una grande quantità di acqua, ad esempio durante la guida su una strada allagata.
●Se il veicolo si è sensibilmente inclinato.
●Il veicolo si sta avvicinando a un cordolo alto o curvo.
●Se gli oggetti si avvicinano troppo al sen-sore.
■Oggetti che potrebbero non essere rile-vati correttamente
La forma dell'oggetto potrebbe impedire al
sensore di rilevarlo. Prestare particolare attenzione ai seguenti oggetti:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti a spigolo vivo
●Oggetti bassi

393
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

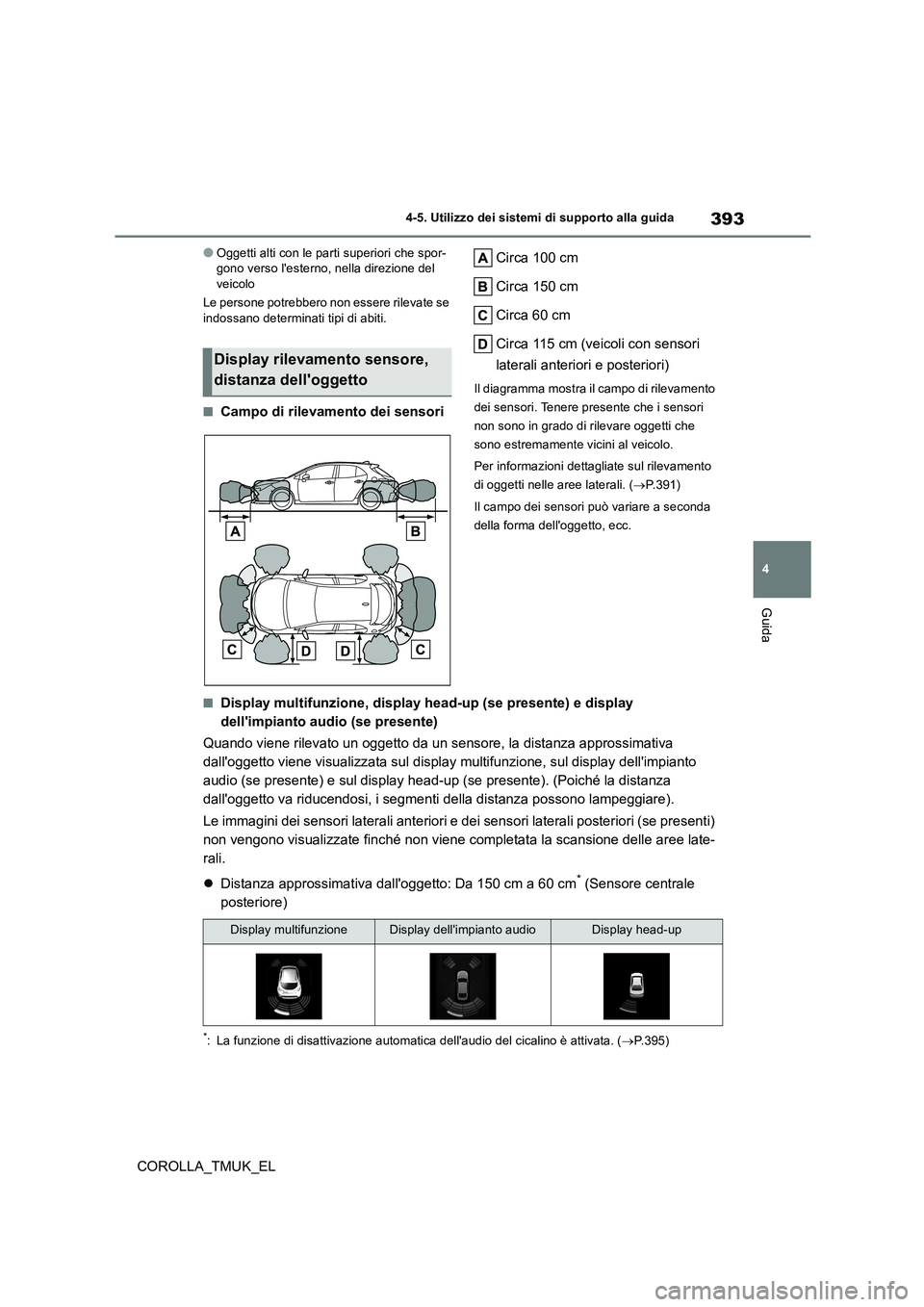

●Oggetti alti con le parti superiori che spor- gono verso l'esterno, nella direzione del veicolo
Le persone potrebbero non essere rilevate se
indossano determinati tipi di abiti.
■Campo di rilevamento dei sensori
Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 115 cm (veicoli con sensori
laterali anteriori e posteriori)
Il diagramma mostra il campo di rilevamento
dei sensori. Tenere pr esente che i sensori
non sono in grado di rilevare oggetti che
sono estremamente vicini al veicolo.
Per informazioni dettagliate sul rilevamento
di oggetti nelle aree laterali. ( P.391)
Il campo dei sensori può variare a seconda
della forma dell'oggetto, ecc.
■Display multifunzione, display head-up (se presente) e display
dell'impianto audio (se presente)
Quando viene rilevato un oggetto da un sensore, la distanza approssimativa
dall'oggetto viene visualizzata sul display multifunzione, sul display dell'impianto
audio (se presente) e sul display head-up (se presente). (Poiché la distanza
dall'oggetto va riducendosi, i segmenti della distanza possono lampeggiare).
Le immagini dei sensori laterali anteriori e dei sensori laterali posteriori (se presenti)
non vengono visualizzate finché non viene completata la scansione delle aree late-
rali.
 Distanza approssimativa dall'oggetto: Da 150 cm a 60 cm* (Sensore centrale
posteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Display rilevamento sensore,
distanza dell'oggetto
Display multifunzioneDisplay dell'impianto audioDisplay head-up

394
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida

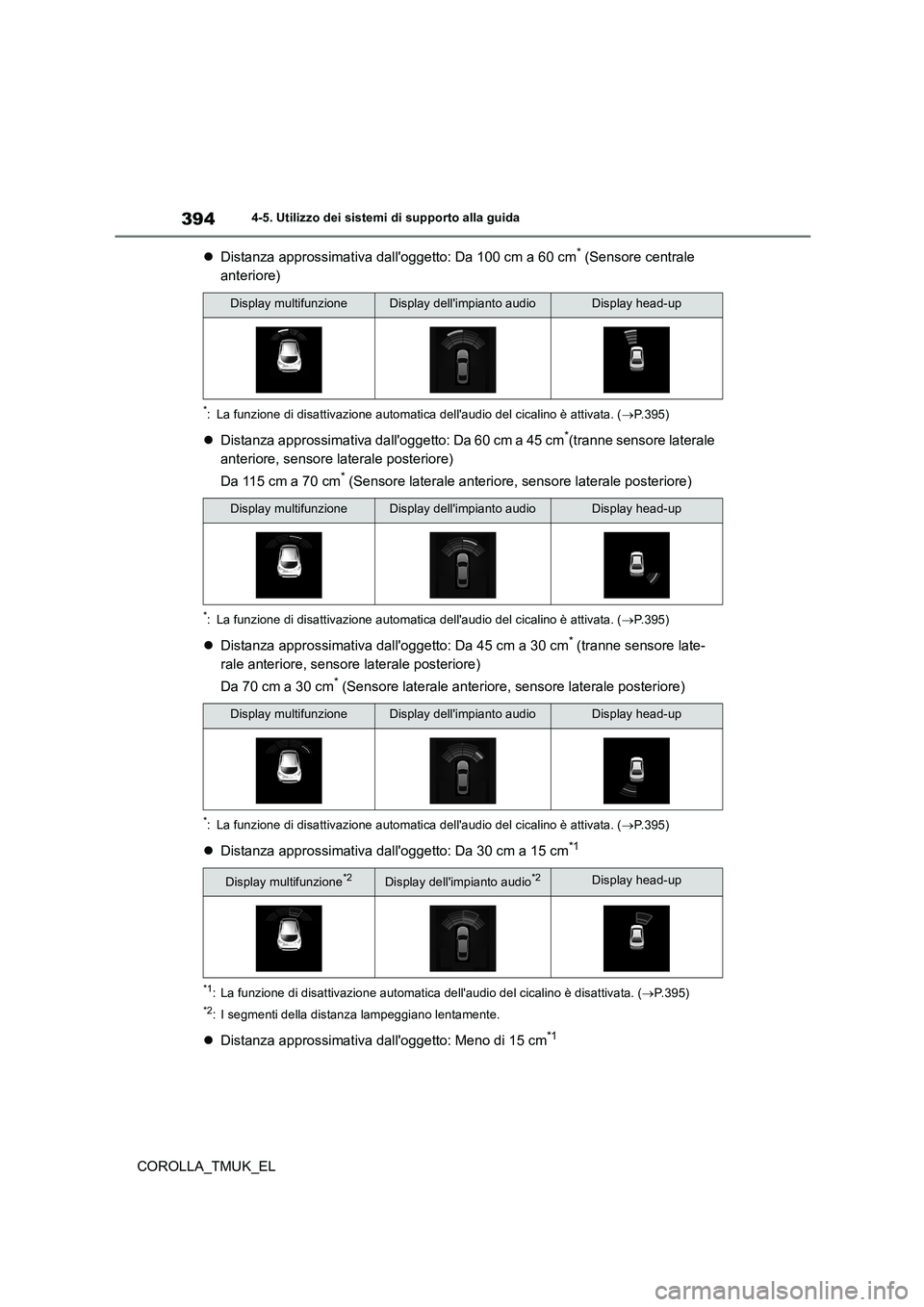

Distanza approssimativa dall'oggetto: Da 100 cm a 60 cm* (Sensore centrale
anteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Distanza approssimativa dall'oggetto: Da 60 cm a 45 cm*(tranne sensore laterale
anteriore, sensore laterale posteriore)
Da 115 cm a 70 cm* (Sensore laterale anteriore, sensore laterale posteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Distanza approssimativa dall'oggetto: Da 45 cm a 30 cm* (tranne sensore late-
rale anteriore, sensore laterale posteriore)
Da 70 cm a 30 cm* (Sensore laterale anteriore, sensore laterale posteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Distanza approssimativa dall'oggetto: Da 30 cm a 15 cm*1
*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.395)
*2: I segmenti della distanza lampeggiano lentamente.
Distanza approssimativa dall'oggetto: Meno di 15 cm*1
Display multifunzioneDisplay dell'impianto audioDisplay head-up
Display multifunzioneDisplay dell'impianto audioDisplay head-up
Display multifunzioneDisplay dell'impianto audioDisplay head-up
Display multifunzione*2Display dell'impianto audio*2Display head-up

395
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

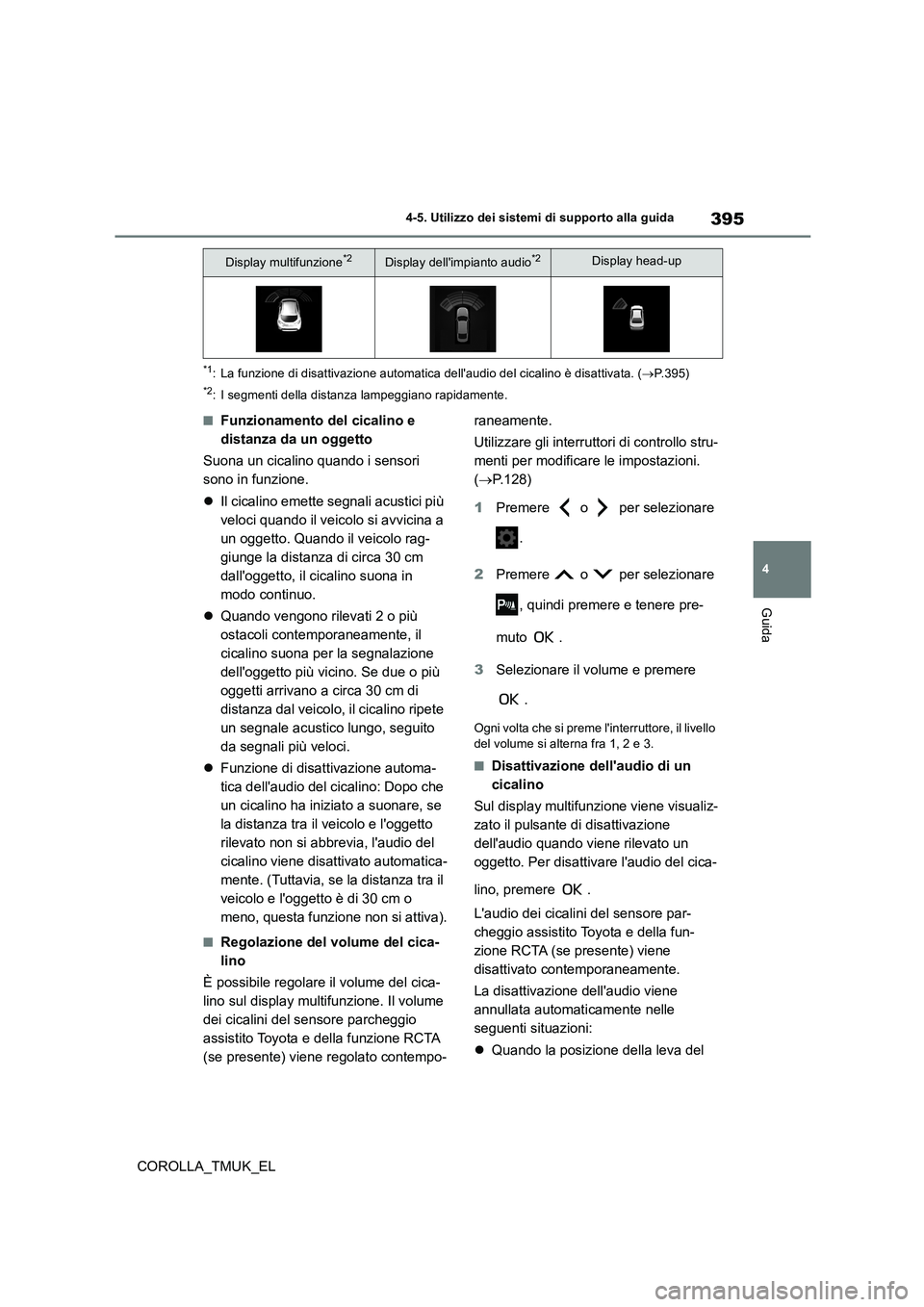

*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.395)
*2: I segmenti della distanza lampeggiano rapidamente.
■Funzionamento del cicalino e
distanza da un oggetto
Suona un cicalino quando i sensori
sono in funzione.
 Il cicalino emette segnali acustici più
veloci quando il veicolo si avvicina a
un oggetto. Quando il veicolo rag-
giunge la distanza di circa 30 cm
dall'oggetto, il cicalino suona in
modo continuo.
 Quando vengono rilevati 2 o più
ostacoli contemporaneamente, il
cicalino suona per la segnalazione
dell'oggetto più vicino. Se due o più
oggetti arrivano a circa 30 cm di
distanza dal veicolo, il cicalino ripete
un segnale acustico lungo, seguito
da segnali più veloci.
 Funzione di disattivazione automa-
tica dell'audio del cicalino: Dopo che
un cicalino ha iniziato a suonare, se
la distanza tra il veicolo e l'oggetto
rilevato non si abbrevia, l'audio del
cicalino viene disattivato automatica-
mente. (Tuttavia, se la distanza tra il
veicolo e l'oggetto è di 30 cm o
meno, questa funzione non si attiva).
■Regolazione del volume del cica-
lino
È possibile regolare il volume del cica-
lino sul display multifunzione. Il volume
dei cicalini del sensore parcheggio
assistito Toyota e della funzione RCTA
(se presente) viene regolato contempo-
raneamente.
Utilizzare gli interruttori di controllo stru-
menti per modificare le impostazioni.
( P.128)
1 Premere o per selezionare
.
2 Premere o per selezionare
, quindi premere e tenere pre-
muto .
3 Selezionare il volume e premere
.
Ogni volta che si preme l'interruttore, il livello del volume si alterna fra 1, 2 e 3.
■Disattivazione dell'audio di un
cicalino
Sul display multifunzione viene visualiz-
zato il pulsante di disattivazione
dell'audio quando viene rilevato un
oggetto. Per disattivare l'audio del cica-
lino, premere .
L'audio dei cicalini del sensore par-
cheggio assistito Toyota e della fun-
zione RCTA (se presente) viene
disattivato contemporaneamente.
La disattivazione dell'audio viene
annullata automaticamente nelle
seguenti situazioni:
 Quando la posizione della leva del
Display multifunzione*2Display dell'impianto audio*2Display head-up

397
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

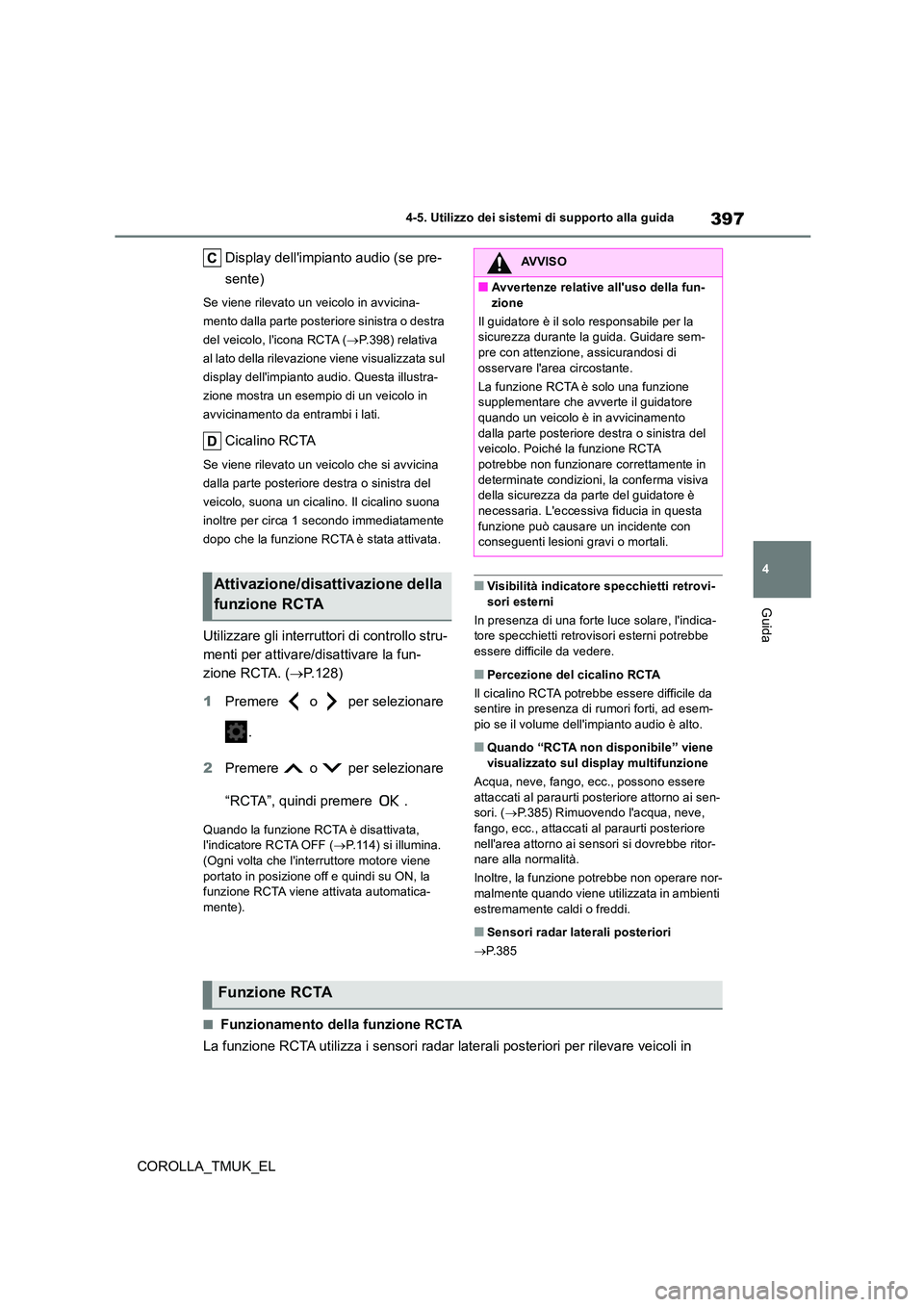

Display dell'impianto audio (se pre-
sente)
Se viene rilevato un veicolo in avvicina-
mento dalla parte posteriore sinistra o destra
del veicolo, l'icona RCTA ( P.398) relativa
al lato della rilevazione viene visualizzata sul
display dell'impianto audio. Questa illustra-
zione mostra un esempio di un veicolo in
avvicinamento da entrambi i lati.
Cicalino RCTA
Se viene rilevato un veicolo che si avvicina
dalla parte posteriore destra o sinistra del
veicolo, suona un cicalino. Il cicalino suona
inoltre per circa 1 secondo immediatamente
dopo che la funzione RCTA è stata attivata.
Utilizzare gli interruttori di controllo stru-
menti per attivare/disattivare la fun-
zione RCTA. ( P.128)
1 Premere o per selezionare
.
2 Premere o per selezionare
“RCTA”, quindi premere .
Quando la funzione RCTA è disattivata, l'indicatore RCTA OFF ( P.114) si illumina. (Ogni volta che l'interruttore motore viene
portato in posizione off e quindi su ON, la funzione RCTA viene attivata automatica-mente).
■Visibilità indicatore specchietti retrovi-sori esterni
In presenza di una forte luce solare, l'indica- tore specchietti retrovisori esterni potrebbe
essere difficile da vedere.
■Percezione del cicalino RCTA
Il cicalino RCTA potrebbe essere difficile da sentire in presenza di rumori forti, ad esem-pio se il volume dell'impianto audio è alto.
■Quando “RCTA non disponibile” viene
visualizzato sul display multifunzione
Acqua, neve, fango, ecc., possono essere attaccati al paraurti posteriore attorno ai sen-sori. ( P.385) Rimuovendo l'acqua, neve,
fango, ecc., attaccati al paraurti posteriore nell'area attorno ai sensori si dovrebbe ritor-nare alla normalità.
Inoltre, la funzione potrebbe non operare nor-
malmente quando viene utilizzata in ambienti estremamente caldi o freddi.
■Sensori radar laterali posteriori
 P.385
■Funzionamento della funzione RCTA
La funzione RCTA utilizza i sensori radar laterali posteriori per rilevare veicoli in
Attivazione/disattivazione della
funzione RCTA
AVVISO
■Avvertenze relative all'uso della fun-
zione
Il guidatore è il solo responsabile per la sicurezza durante la guida. Guidare sem-pre con attenzione, assicurandosi di
osservare l'area circostante.
La funzione RCTA è solo una funzione supplementare che avverte il guidatore quando un veicolo è in avvicinamento
dalla parte posteriore destra o sinistra del veicolo. Poiché la funzione RCTA potrebbe non funzionare correttamente in
determinate condizioni, la conferma visiva della sicurezza da parte del guidatore è necessaria. L'eccessiva fiducia in questa
funzione può causare un incidente con conseguenti lesioni gravi o mortali.
Funzione RCTA

398
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida

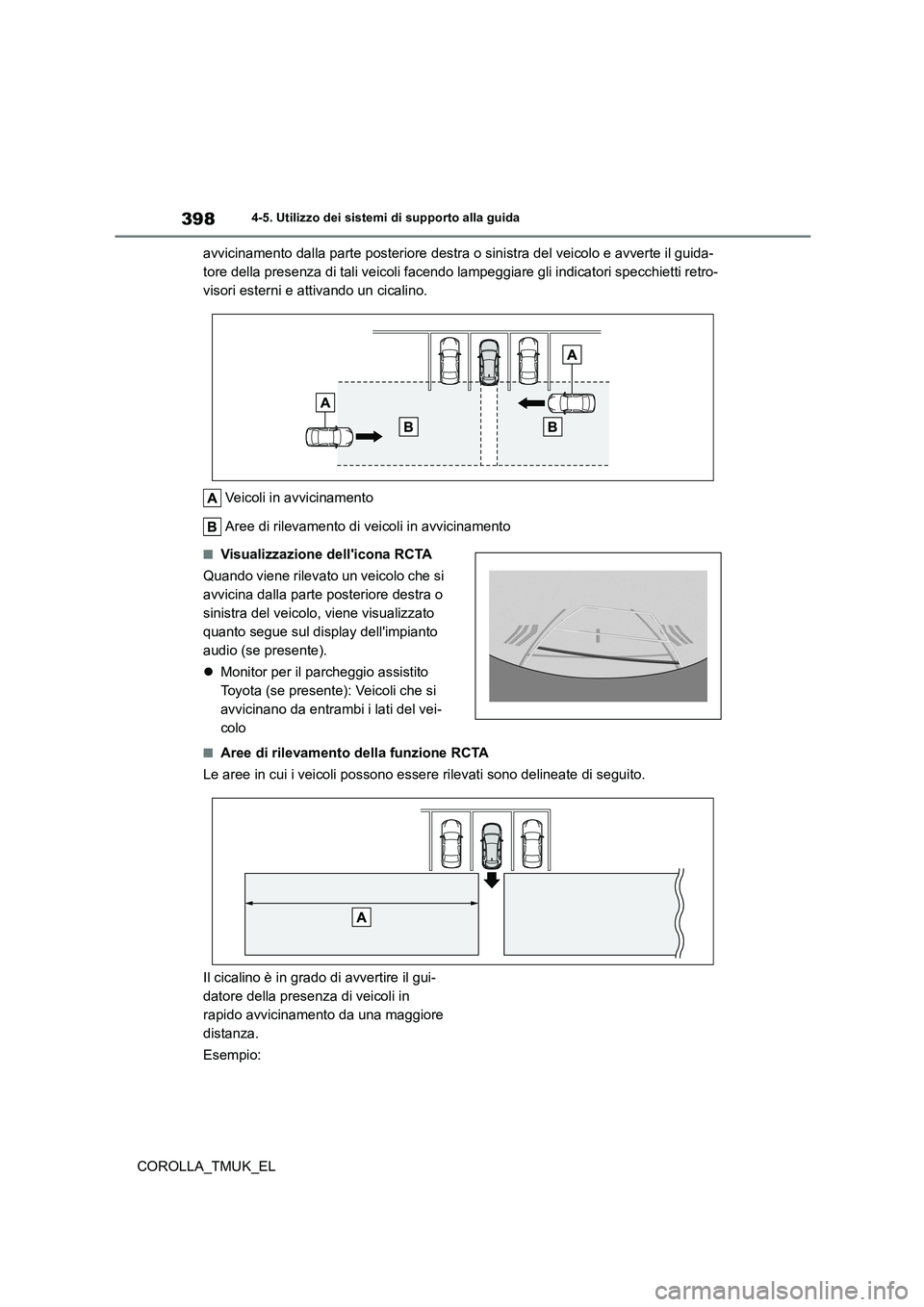

avvicinamento dalla parte posteriore destra o sinistra del veicolo e avverte il guida-
tore della presenza di tali veicoli facendo lampeggiare gli indicatori specchietti retro-
visori esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento di veicoli in avvicinamento
■Visualizzazione dell'icona RCTA
Quando viene rilevato un veicolo che si
avvicina dalla parte posteriore destra o
sinistra del veicolo, viene visualizzato
quanto segue sul display dell'impianto
audio (se presente).
 Monitor per il parcheggio assistito
Toyota (se presente): Veicoli che si
avvicinano da entrambi i lati del vei-
colo
■Aree di rilevamento della funzione RCTA
Le aree in cui i veicoli possono essere rilevati sono delineate di seguito.
Il cicalino è in grado di avvertire il gui-
datore della presenza di veicoli in
rapido avvicinamento da una maggiore
distanza.
Esempio:
