COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen

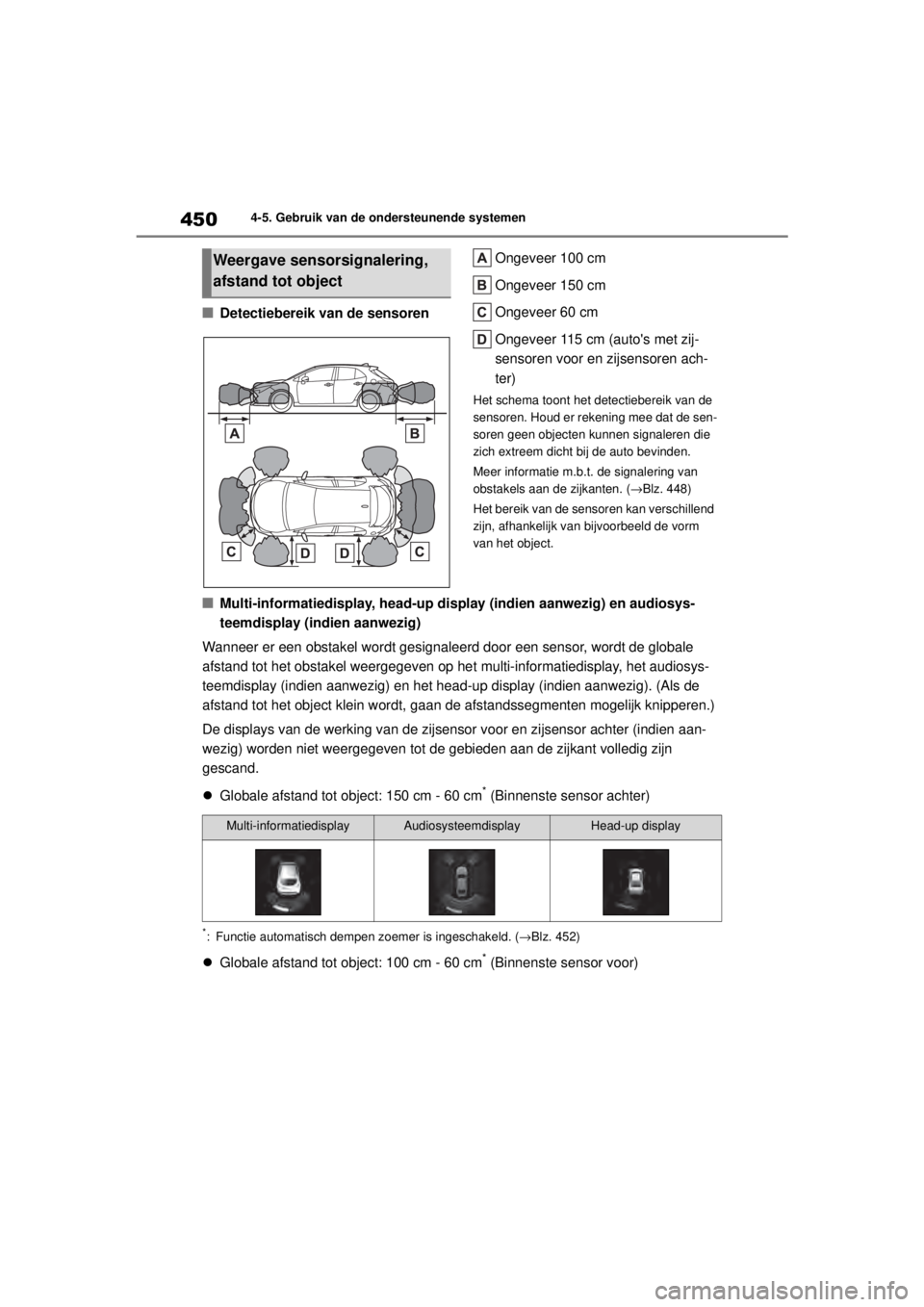

■Detectiebereik van de sensoren
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 115 cm (auto's met zij-
sensoren voor en zijsensoren ach-
ter)
Het schema toont het detectiebereik van de
sensoren. Houd er rekening mee dat de sen-
soren geen objecten kunnen signaleren die
zich extreem dicht bij de auto bevinden.
Meer informatie m.b.t. de signalering van
obstakels aan de zijkanten. (→
Blz. 448)
Het bereik van de sensoren kan verschillend
zijn, afhankelijk van bijvoorbeeld de vorm
van het object.
■Multi-informatiedisplay, head-up di splay (indien aanwezig) en audiosys-
teemdisplay (indien aanwezig)
Wanneer er een obstakel wordt gesignaleerd door een sensor, wordt de globale
afstand tot het obstakel weergegeven op he t multi-informatiedisplay, het audiosys-
teemdisplay (indien aanwezig) en het head-up display (indien aanwezig). (Als de
afstand tot het object klein wordt, ga an de afstandssegmenten mogelijk knipperen.)
De displays van de werking van de zijsensor voor en zijsensor achter (indien aan-
wezig) worden niet weergegeven tot de gebieden aan de zijkant volledig zijn
gescand.
 Globale afstand tot object: 150 cm - 60 cm
* (Binnenste sensor achter)
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 452)
 Globale afstand tot object: 100 cm - 60 cm* (Binnenste sensor voor)
Weergave sensorsignalering,
afstand tot object
Multi-informatiedisplayAudiosysteemdisplayHead-up display
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 450 Thursday, October 24, 2019 2:54 PM

451
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
*: Functie automatisch dempen z
oemer is ingeschakeld. (→Blz. 452)
Globale afstand tot object: 60 cm - 45 cm* (behalve zijsensor voor, zijsensor achter)
115 cm - 70 cm
* (zijsensor voor, zijsensor achter)
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 452)
Globale afstand tot object: 45 cm - 30 cm* (behalve zijsensor voor, zijsensor achter)
70 cm - 30 cm
* (zijsensor voor, zijsensor achter)
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 452)
 Globale afstand tot ob ject: 30 cm - 15 cm*1
*1: Functie automatisch dempen zoem er is uitgeschakeld. (→Blz. 452)
*2: De afstandssegmenten zullen langzaam knipperen.
Multi-informatiedisplayAudiosysteemdisplayHead-up display
Multi-informatiedisplayAudiosysteemdisplayHead-up display
Multi-informatiedisplayAudiosysteemdisplayHead-up display
Multi-informatiedisplay*2Audiosysteemdisplay*2Head-up display
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 451 Thursday, October 24, 2019 2:54 PM

452
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen


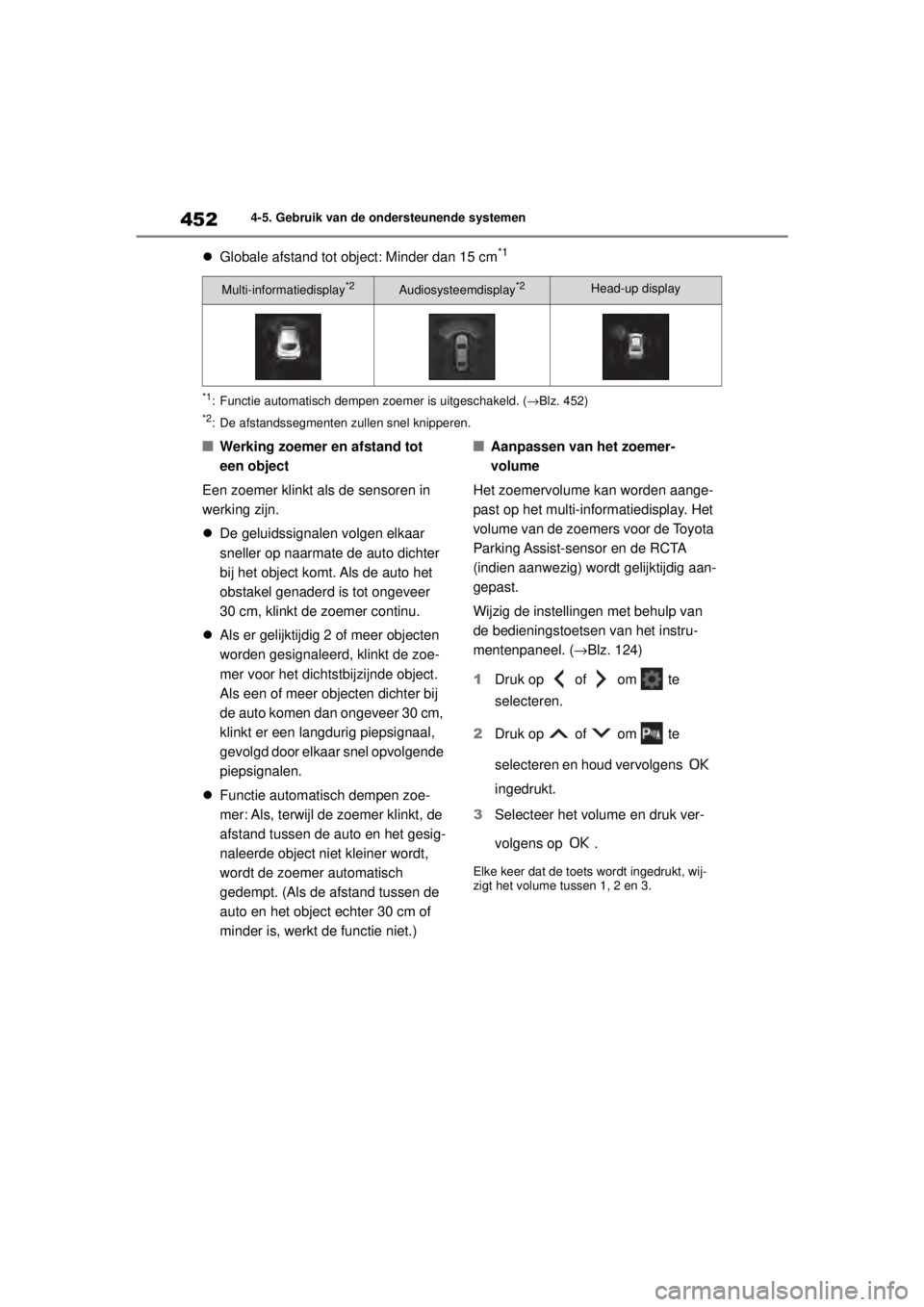

Globale afstand tot object: Minder dan 15 cm*1
*1: Functie automatisch dempen zoem er is uitgeschakeld. (→Blz. 452)
*2: De afstandssegmenten zullen snel knipperen.
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
 Als er gelijktijdig 2 of meer objecten
worden gesignaleerd, klinkt de zoe-
mer voor het dichtstbijzijnde object.
Als een of meer objecten dichter bij
de auto komen dan ongeveer 30 cm,
klinkt er een langdurig piepsignaal,
gevolgd door elkaar snel opvolgende
piepsignalen.
 Functie automatisch dempen zoe-
mer: Als, terwijl de zoemer klinkt, de
afstand tussen de auto en het gesig-
naleerde object niet kleiner wordt,
wordt de zoemer automatisch
gedempt. (Als de afstand tussen de
auto en het object echter 30 cm of
minder is, werkt de functie niet.)■Aanpassen van het zoemer-
volume
Het zoemervolume kan worden aange-
past op het multi-informatiedisplay. Het
volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA
(indien aanwezig) wordt gelijktijdig aan-
gepast.
Wijzig de instellingen met behulp van
de bedieningstoetsen van het instru-
mentenpaneel. ( →Blz. 124)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Selecteer het volume en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
Multi-informatiedisplay*2Audiosysteemdisplay*2Head-up display
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 452 Thursday, October 24, 2019 2:54 PM

453
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor en de
RCTA (indien aanwezig) wordt gelijktij-
dig onderdrukt.
In de volgende gevallen wordt het dem-
pen automatisch geannuleerd:
 Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid.
 Als de actieve functie tijdelijk wordt
geannuleerd.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Als het contact UIT wordt gezet.
*: Indien aanwezig
Bedieningstoetsen instrumentenpa-
neel
Inschakelen/uitschakelen van de RCTA.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Audiosysteemdisplay (indien aan-
wezig)
Wanneer een auto wordt gesignaleerd die
RCTA (Rear Crossing
Traffic Alert)*
De RCTA gebruikt de radarsenso-
ren opzij achter van de BSM in de
achterbumper. Deze functie is
bedoeld om de bestuurder te hel-
pen gebieden te controleren die bij
het achteruitrijden niet goed zicht-
baar zijn.
Systeemonderdelen
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 453 Thursday, October 24, 2019 2:54 PM

454
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
van rechts of links achter nadert, wordt het
RCTA-icoon ( →Blz. 455) voor de desbetref-
fende zijde weergegeven op het audiosys-
teemdisplay. In deze afbeelding wordt een
voorbeeld getoond van auto's die van zowel
links als rechts achter naderen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer. De zoemer klinkt ook gedu-
rende ongeveer 1 seconde direct nadat de
RCTA is ingeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCTA in of
uit te schakelen. ( →Blz. 124)
1 Druk op of om te
selecteren.
2 Druk op of om RCTA te
selecteren en druk vervolgens op
.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
(→ Blz. 111) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet, wordt
de RCTA automatisch ingeschakeld.)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Als “RCTA Unavailable” (RCTA niet
beschikbaar) op het multi-informatie-
display wordt weergegeven
Er bevindt zich mogelijk water, sneeuw, mod-
der, enz. bij de sensoren op de achterbum-
per. ( →Blz. 442) Na het verwijderen van het
water, de sneeuw, de modder, enz. van de
achterbumper moet het systeem weer nor-
maal gaan werken.
Ook werkt de functie mogelijk niet normaal bij
extreem warm of koud weer.
■Radarsensoren opzij achter
→ Blz. 442
Inschakelen/uitschakelen van
de RCTA
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren. Wan-
neer u te veel op deze functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 454 Thursday, October 24, 2019 2:54 PM

455
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Werking van de RCTA
De RCTA maakt gebruik van radarsensoren acht er om auto's die van rechts of links
achter naderen te signaleren en waarschu wt de bestuurder voor de aanwezigheid
van dergelijke auto's door de indicatoren in de buitenspiegels te laten knipperen en
een zoemer te laten klinken.
Naderende auto's
Detectiegebieden voor naderende auto's
■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het audiosysteemdisplay (indien aan-
wezig).
 Toyota Parking Assist-monitor
(indien aanwezig): Er naderen auto's
van beide kanten
RCTA
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 455 Thursday, October 24, 2019 2:54 PM

456
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
■Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesigna-
leerd.
De zoemer kan de bestuurder waar-
schuwen voor snelle re auto's die van
verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●Het contact staat AAN.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay. Het volume van
de zoemers voor de Toyota Parking
Assist-sensor en de RCTA wordt gelijktijdig
aangepast.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. ( →Blz. 124) 1
Druk op of om te selecte-
ren.
2 Druk op of om RCTA te selecte-
ren en houd vervolgens op inge-
drukt.
3 Selecteer het volume en druk vervolgens
op .
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3.
■Dempen van het geluid van een zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
object wordt gesignaleerd. Druk op om
het geluid van de zoemer te dempen.
Het volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als de actieve functi e tijdelijk wordt gean-
nuleerd.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Als het contact UIT wordt gezet.
Snelheid naderende
auto Afstand waar-
schuwing (bij bena- dering)
28 km/h (snel)20 m
8 km/h (langzaam)5,5 m
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 456 Thursday, October 24, 2019 2:54 PM

459
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden

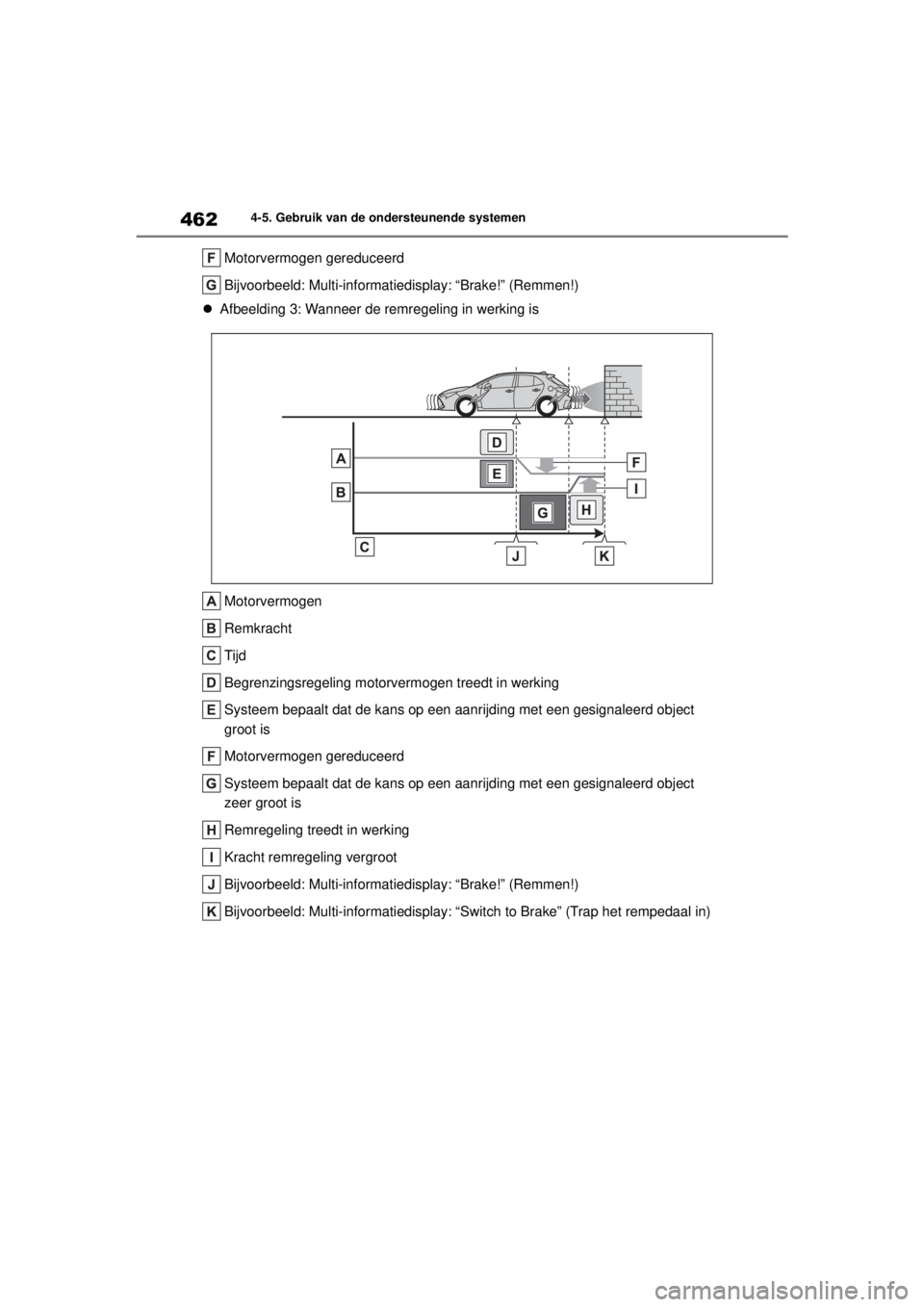

De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
Gebruik de bedienin
gstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 124)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( →Blz. 111) branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” ( aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
Als de begrenzingsregeling van het motor-
vermogen of de remregeling in werking is,
klinkt een zoemer en wordt een melding
weergegeven op het audiosysteemdisplay
(indien aanwezig) en multi-informatiedisplay
om de bestuurder te waarschuwen. Bij
auto's met een head-up display (indien aan-
wezig) wordt op het head-up display
dezelfde melding weergegeven als op het
multi-informatiedisplay.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support
Brake-systeem is ontworpen om te hel-
pen de ernst van een aanrijding te ver-
minderen. Onder sommige
omstandigheden is het echter mogelijk
dat het systeem niet werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF knip-
pert
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
Weergaven en zoemers voor
begrenzingsregeling
motorvermogen en
remregeling
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 459 Thursday, October 24, 2019 2:54 PM

460
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
Afhankelijk van de situatie werkt de begren-
zingsregeling van het motorvermogen om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.
 Begrenzingsregeling motorvermo-
gen is in werking (begrenzen accele-
ratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Audiosysteemdisplay: Geen waarschuwing
weergegeven
Multi-informatiedisplay: “Object Detected
Ahead Speed Reduced” (Object voor de
auto gesignaleerd, snelheid begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
motorvermogen is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Audiosysteemdisplay: BRAKE! (Remmen!)
Multi-informatiedisplay: “Brake!” (Remmen!) Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal

De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Audiosysteemdisplay: BRAKE! (Remmen!)
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Audiosysteemdisplay: “Press Brake Pedal”
(Trap het rempedaal in)
Multi-informatiedisplay: “Switch to Brake”
(verplaats voet naar rempedaal) (Als het
gaspedaal niet is ingetrapt, wordt “Press
Brake Pedal” (trap rempedaal in) weergege-
ven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt dat er een risico op een aanrijding met een
gesignaleerd object of een voetganger bestaat, wordt het motorvermogen vermin-
derd om een toename van de rijsnelheid te beperken. (Begrenzingsregeling motor-
vermogen: Zie afbeelding 2.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automatisch het
remsysteem in werking om de rijsnelheid te verlagen. (Remregelin g: Zie afbeelding
3.)
Overzicht systeem
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 460 Thursday, October 24, 2019 2:54 PM

462
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
Motorvermogen gereduceerd
Bijvoorbeeld: Multi-informati
edisplay: “Brake!” (Remmen!)
 Afbeelding 3: Wanneer de remregeling in werking is
Motorvermogen
Remkracht
Tijd
Begrenzingsregeling motorvermogen treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Motorvermogen gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Bijvoorbeeld: Multi-informati edisplay: “Brake!” (Remmen!)
Bijvoorbeeld: Multi-informatiedisplay: “Switch to Brake” (Trap het rempedaal in)
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 462 Thursday, October 24, 2019 2:54 PM
