COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
• De voorruitverwarming is uitgeschakeld.
• De geselecteerde rijmodus is de normale modus of de ECO-modus.
• De motorkap is gesloten.
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• Het bestuurdersportier is gesloten.
• Het gaspedaal wordt niet ingetrapt.
●Onder de volgende omstandigheden wordt
de motor mogelijk niet uitgeschakeld door
het Stop & Start-syste em. Dit wijst niet op
een storing van het Stop & Start-systeem.
• De airconditioning wordt gebruikt.
• De accu wordt periodiek opgeladen.
• De accu is niet voldoende opgeladen, bij- voorbeeld als de auto gedurende lange tijd
heeft stilgestaan en de ladingstoestand is
afgenomen, als de elektrische belasting
hoog is, als de temperatuur van de accu-
vloeistof extreem laag is of als de accu ver-
ouderd is.
• Het vacuüm van de rembekrachtiger is te laag.
• De auto staat stil op een steile helling.
• Het stuurwiel wordt bediend.
• Door verkeersdrukte of andere omstandig- heden komt de auto veelvuldig tot stil-
stand.
• De auto rijdt op grote hoogte.
• De temperatuur van de koelvloeistof of van de transmissievloeistof is extreem laag of
hoog.
• De temperatuur van de accuvloeistof is extreem laag of hoog.
• Enige tijd nadat de accupolen zijn losgeno- men en weer aangesloten.
• Enige tijd na het vervangen van de accu.
• Als de verstreken tijd sinds het starten van de motor kort is.
●Onder de volgende omstandigheden wordt
de motor automatisch herstart wanneer
deze is uitgeschakeld door het Stop &
Start-systeem. (Rijd met de auto om ervoor
te zorgen dat de motor weer door het Stop
& Start-systeem wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
• De voorruitverwarming wordt ingescha- keld.
• Het stuurwiel wordt bediend.
• Auto's met Multidrive CVT: De selectiehen- del wordt vanuit stand D in stand M, N of R
gezet.
• Auto's met Multidrive CVT: De selectiehen- del wordt vanuit stand P in een andere
stand gezet.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend. • Auto's met Multidrive CVT: Het gaspedaal
wordt ingetrapt.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedrukt.
• De auto begint te rollen op een helling.
• Wanneer de voorligger wegrijdt wanneer uw auto tot stilstand is gebracht door het
Dynamic Radar Cruise Control-systeem
met volledig snelheidsbereik. (indien aan-
wezig)
• De rijmodus wordt gewijzigd van de nor- male of ECO-modus in een andere modus.
●Onder de volgende omstandigheden wordt
de motor automatisch herstart wanneer
deze is uitgeschakeld door het Stop &
Start-systeem. (Rijd met de auto om ervoor
te zorgen dat de motor weer door het Stop
& Start-systeem wordt uitgeschakeld.)
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvol- doende.
• Als een schakelaar van het airconditio- ningsysteem wordt bediend (schakelaar
achterruitverwarming, enz.).
■Het Stop & Start-systeem kan worden
gebruikt wanneer het Brake Hold-sys-
teem is ingeschakeld.
●Als de motor automatisch opnieuw wordt
gestart door het Stop & Start-systeem ter-
wijl het Brake Hold-systeem is ingescha-
keld, wordt er nog steeds remkracht
uitgeoefend door het Brake Hold-systeem.
●Als er niet langer aan de bedrijfscondities
voor het Brake Hold-systeem wordt vol-
daan ( →Blz. 335) terwijl de motor is uitge-
schakeld door het Stop & Start-systeem,
stopt de werking van het Brake Hold-sys-
teem.
Op dat moment wordt de parkeerrem auto-
matisch geactiveerd en wordt de motor auto-
matisch opnieuw gestart.
■Werking Stop & Start-systeem tijdens
een gecontroleerde stop door de Dyna-
mic Radar Cruise Control met volledig
snelheidsbereik (indien aanwezig).
Als de motor automatisch opnieuw wordt
gestart door het Stop & Start-systeem tijdens
een gecontroleerde stop door de Dynamic
Radar Cruise Control met volledig snelheids-
bereik, blijft de gecontroleerde stop aanhou-
den. Hervatten van het rijden met de
volgregeling na een gecontroleerde stop:
→ Blz. 397)
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 424 Thursday, October 24, 2019 2:54 PM

425
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Motorkap
●Als de motor is uitgezet door het Stop &
Start-systeem en de motorkap wordt
geopend, slaat de motor af en kan de
motor niet worden gestart door de automa-
tische motorstartfunctie. Start in dat geval
de motor volgens de normale startproce-
dure. (
→Blz. 319, 320)
●Zelfs als de motorkap wordt gesloten nadat
de motor is gestart terwijl de motorkap was
geopend, werkt het Stop & Start-systeem
niet. Sluit de motorkap, zet het contact UIT,
wacht ten minste 30 seconden en start ver-
volgens de motor.
■Gebruik van het Stop & Start-systeem
●Zet het contact UIT en zet de motor volle-
dig uit wanneer de auto voor langere tijd
wordt stilgezet.
●Wanneer het systeem niet werkt, wordt
geannuleerd of een storing heeft, worden
waarschuwingsmeldingen en een waar-
schuwingszoemer gebruikt om de bestuur-
der te informeren. ( →Blz. 426)
●Als de motor is uitgezet door het Stop &
Start-systeem en de startknop wordt inge-
drukt, slaat de motor af en kan de motor
niet worden gestart door de automatische
motorstartfunctie. Start in dat geval de
motor volgens de normale startprocedure.
(→ Blz. 319, 320)
●Wanneer de motor wordt herstart door het
Stop & Start-systeem, is de accessoireaan-
sluiting mogelijk tijdelij k niet bruikbaar. Dit
duidt echter niet op een storing.
●Het plaatsen en verwijderen van elektri-
sche onderdelen en draadloze apparaten
is mogelijk van invloed op het Stop &
Start-systeem. Neem voor meer informatie
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Als de motor wordt herstart door het Stop &
Start-systeem, kan de besturing van de
auto zwaarder aanvoelen.
■Als de voorruit is beslagen terwijl de
motor is uitgezet door het Stop &
Start-systeem
Schakel de voorruitverwarming in. (De motor
wordt gestart door de automatische startfunc-
tie van de motor.): →Blz. 568, 573
Druk als de voorruit blijft beslaan op de uit-
schakeltoets van het Stop & Start-systeem
om het systeem uit te schakelen.
■Airconditioning terwijl de motor door
het Stop & Start-systeem is uitgescha-
keld
●Als de airconditioning wordt gebruikt in de
automatische stand, wordt de aanjager-
snelheid mogelijk beperkt of wordt de aan-
jager uitgeschakeld te rwijl de motor is
uitgeschakeld door he t Stop & Start-sys-
teem om veranderingen in de temperatuur
in de auto te beperken.
●Schakel het Stop & Start-systeem uit door
de uitschakeltoets van het Stop &
Start-systeem in te drukken om de presta-
ties van de airconditioning te garanderen
als de auto stilstaat.
■Wanneer er een geur vrijkomt uit de air-
conditioning als de motor is uitgezet
door het Stop & Start-systeem
Auto's met een handmatig bediende aircondi-
tioning: Als de tijd voor uitschakeling bij stil-
stand is ingesteld op “Extended” (verlengd),
wijzig de instelling dan in “Standard” (stan-
daard).
Wanneer er een geur vrijkomt wanneer “Stan-
dard” (standaard) is geselecteerd, druk dan
op de uitschakeltoets van het Stop &
Start-systeem om het Stop & Start-systeem
uit te schakelen.
Auto's met automatische airconditioning:
Druk op de uitschakeltoets van het Stop &
Start-systeem om het Stop & Start-systeem
uit te schakelen.
■Wijzigen van de tijd voor uitschakeling
bij stilstand bij ingeschakelde aircondi-
tioning
De werkingsduur van het Stop & Start-sys-
teem als de airconditioni ng is ingeschakeld,
kan via van het multi-informatiedisplay
( → Blz. 123) worden gewijzigd. (De werkings-
duur van het Stop & Start-systeem als de air-
conditioning is uitgeschakeld, kan niet
worden gewijzigd.)
■Wanneer er een zoemer klinkt
Auto's met Multidrive CVT: Als het bestuur-
dersportier wordt geopend terwijl de motor is
uitgezet door het Stop & Start-systeem en de
selectiehendel in D staat, klinkt er een zoe-
mer en gaat het controlelampje Stop & Start
knipperen. Sluit het bestuurdersportier om de
zoemer te stoppen.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 425 Thursday, October 24, 2019 2:54 PM

426
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
■Beveiligingsfunctie van het Stop &
Start-systeem
●Als het volume van het audiosysteem hoog
staat, wordt het geluid van het audiosys-
teem mogelijk plotseling uitgeschakeld om
het stroomverbruik te beperken. Stel het
volume van het audiosysteem op een
gematigd niveau in om te voorkomen dat
het audiosysteem wordt uitgeschakeld.
Zet, als het audiosysteem wordt uitgescha-
keld, het contact UIT, wacht gedurende ten
minste 3 seconden en zet vervolgens het
contact in stand ACC of AAN om het
audiosysteem weer in te schakelen.
●Het audiosysteem wordt mogelijk niet inge-
schakeld wanneer de accukabels zijn los-
genomen en weer aangesloten. Zet als dit
gebeurt het contact UIT en herhaal de
onderstaande procedure tweemaal om het
audiosysteem normaal
in te schakelen.
• Zet het contact AAN en vervolgens UIT.
■Batterij vervangen
→ Blz. 705
■Weergeven van de informatie van het
Stop & Start-systeem
→ Blz. 129
■Meldingen multi-informatiedisplay
In de volgende gevallen kunnen en een
melding worden weergegeven op het
multi-informatiedisplay.
●Wanneer de motor niet kan worden uitge-
schakeld door het Stop & Start-systeem “Press Brake Harder to Activate” (trap
het rempedaal verder in om te activeren)
• Het rempedaal wordt niet ver genoeg inge- trapt.
→ Als het rempedaal verder wordt ingetrapt,
werkt het systeem.
“Non-Dedicated Battery.” (niet-speci-
fieke batterij)
• Er is mogelijk een niet-specifieke batterij voor het Stop & Start-systeem geplaatst.
→ Het Stop & Start-systeem werkt niet. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. “Battery Charging” (accu aan het opla-
den)
• De accu is mogelijk bijna leeg.
→ Het uitschakelen van de motor is tijdelijk
niet mogelijk om voorrang te geven aan het
laden van de accu, maar als de motor kort-
stondig draait, wordt het uitschakelen van de
motor toegestaan.
• Er wordt mogelijk een onderhoudslaadpro- cedure uitgevoerd, bijvoorbeeld wanneer
de accu periodiek wordt opgeladen enige
tijd nadat de accupolen zijn losgenomen
en weer aangesloten, enige tijd nadat de
accu is vervangen, enz.
→ Wanneer de onderhoudslaadprocedure na
ongeveer 5 - 60 minuten is voltooid, kan het
systeem worden bediend.
• Gedurende lange tijd continu weergegeven
→ De accu kan verouderd zijn. Neem voor
meer informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
“Stop & Start System Unavailable” (Stop
& Start-systeem niet beschikbaar)
• Het Stop & Start-systeem is tijdelijk uitge- schakeld.
→ Laat de motor kortstondig draaien.
• De motor is mogelijk herstart terwijl de motorkap was geopend.
→ Sluit de motorkap, zet het contact UIT,
wacht ten minste 30 seconden en start ver-
volgens de motor.
“Preparing to Operate” (voorbereiden
om in werking te treden)
• De auto rijdt op grote hoogte.
• Het vacuüm van de rembekrachtiger is te laag.
→ Wanneer het vacuüm van de rembekrach-
tiger een bepaald niveau bereikt, wordt het
systeem ingeschakeld.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 426 Thursday, October 24, 2019 2:54 PM

427
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
“For Climate Control” (voor klimaatrege-
ling)
• De airconditioning wordt gebruikt wanneer de omgevingstemperatuur hoog of laag is.
→ Het systeem treedt in werking wanneer het
verschil tussen de ingestelde temperatuur en
de temperatuur in het interieur te klein is.
• De voorruitverwarming is ingeschakeld.
●Wanneer de motor automatisch wordt her-
start terwijl hij was uitgeschakeld door het
Stop & Start-systeem
“Preparing to Operate” (voorbereiden
om in werking te treden)
• Het rempedaal is dieper of pompend inge- trapt.
→ Het systeem wordt ingeschakeld als de
motor draait en het vacuüm van de rembe-
krachtiger een bepaald niveau heeft bereikt.
“For Climate Control” (voor klimaatrege-
ling)
• De airconditioning wordt ingeschakeld of gebruikt.
• De voorruitverwarming is ingeschakeld.
“Battery Charging” (accu aan het opla-
den)
• De accu is mogelijk bijna leeg.
→ De motor wordt herstart om voorrang te
geven aan het laden van de accu. Wanneer
de motor kortstondig draait, kan het systeem
herstellen.
●Wanneer de motor niet weer kan worden
gestart door het Stop & Start-systeem
“Shift to N and Press Clutch” (zet selec-
tiehendel in stand N en trap het koppelings-
pedaal in) (auto's met handgeschakelde
transmissie)
→ Terwijl de motor is uitgeschakeld door het
Stop & Start-systeem wordt de selectiehendel
in een andere stand dan de neutraalstand
gezet zonder dat het koppelingspedaal is
ingetrapt.
■Waarschuwingsmeldingen Stop &
Start-systeem
Als zich een systeemstoring voordoet, wordt
er een waarschuwingsmelding weergegeven
op het multi-informatiedisplay om de bestuur-
der te waarschuwen. ( →Blz. 672)
■Als het controlelampje uitgeschakeld
Stop & Start-systeem blijft knipperen
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Als het Stop & Start-systeem is inge-
schakeld
●Trap het rempedaal in en activeer indien
nodig de parkeerrem als de motor is uit-
gezet door het Stop & Start-systeem
(het controlelampje van het Stop &
Start-systeem brandt). (Behalve wan-
neer het Brake Hold-systeem is inge-
schakeld of de auto tot stilstand komt
als gevolg van een gecontroleerde stop
tijdens het rijden met de Dynamic Radar
Cruise Control met volledig snelheids-
bereik in de afstandsregelmodus
*)
●Verlaat de auto niet als de motor is uit-
gezet door het Stop & Start-systeem
(zolang het controlelampje van het Stop
& Start-systeem brandt).
Anders kan door de automatische
motorstartfunctie een ongeval ontstaan.
●Zorg ervoor dat de motor niet wordt uit-
gezet door het Stop & Start-systeem als
de auto zich in een slecht geventileerde
ruimte bevindt. Anders kan de motor
worden gestart door de automatische
motorstartfunctie, waardoor er uitlaat-
gassen in de auto terecht kunnen
komen die zeer schadelijk kunnen zijn
voor de gezondheid.
*: Auto's met Dynamic Radar Cruise Con- trol met volledig snelheidsbereik
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 427 Thursday, October 24, 2019 2:54 PM

428
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
Druk op de uitschakeltoets van het Stop
& Start-systeem om het Stop &
Start-systeem uit te schakelen.
Het controlelampje uitgeschakeld Stop &
Start-systeem gaat branden.
Als nogmaals op de toets wordt gedrukt,
wordt het Stop & Start-systeem weer inge-
schakeld en gaat het controlelampje uitge-
schakeld Stop & Start-systeem uit.
■Automatisch opnieuw inschakelen van
het Stop & Start-systeem
Zelfs als het Stop & Start-systeem is uitge-
schakeld met de uitschakeltoets van het Stop
& Start-systeem, zal het systeem automa-
tisch weer worden ingeschakeld als de motor
weer wordt gestart nadat het contact UIT is
gezet.
■Als op de uitschakeltoets van het Stop
& Start-systeem wordt gedrukt terwijl de
auto stilstaat
●Als de motor is uitgezet door het Stop &
Start-systeem, kunt u de motor weer star-
ten door op de uitschakeltoets van het Stop
& Start-systeem te drukken.
●Als het Stop & Start-systeem is uitgescha-
keld en op de uitschakeltoets van het Stop
& Start-systeem wordt gedrukt, wordt het
systeem weer ingeschakeld, maar zal de
motor blijven draaien.
Vanaf de volgende keer dat de auto tot stil-
stand wordt gebracht (nadat het Stop &
Start-systeem is ingeschakeld), zal de
motor worden uitgezet.
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
In onderstaande gevallen werkt het Stop &
Start-systeem mogelijk niet goed. Laat uw
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Het waarschuwingslampje van de veilig-
heidsgordel van de bestuurder en voor-
passagier knippert, terwijl de
veiligheidsgordel van de bestuurder is
vastgemaakt.
●Zelfs wanneer de veiligheidsgordel van
de bestuurder niet is vastgemaakt, gaat
het waarschuwingslampje van de veilig-
heidsgordel van de bestuurder en voor-
passagier niet branden.
●Zelfs wanneer het bestuurdersportier is
gesloten, gaat het waarschuwings-
lampje open portier/achterklep branden
of gaat de interieurverlichting branden
wanneer de schakelaar van de interieur-
verlichting in de stand DOOR staat.
●Zelfs wanneer het bestuurdersportier is
geopend, gaat het waarschuwings-
lampje open portier/achterklep niet
branden of gaat de interieurverlichting
niet branden wanneer de schakelaar
van de interieurverlichting de schake-
laar van de interieurverlichting in de
stand DOOR staat.
■Als de motor afslaat (auto's met
handgeschakelde transmissie)
Als de werking van het Stop & Start-sys-
teem is toegestaan en het koppelingspe-
daal snel wordt ingetrapt, kan de motor
herstart worden.
Uitschakelen van het Stop &
Start-systeem
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 428 Thursday, October 24, 2019 2:54 PM

429
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
Als de motor wordt uitgeschakeld door
het Stop & Start-systeem wanneer de
auto op een helling rijdt, worden de
remmen nog enige tijd bekrachtigd om
te voorkomen dat de
auto achteruitrolt
voordat de motor weer wordt gestart en
er aandrijfkracht wordt gegenereerd.
Als er aandrijfkracht wordt gegene-
reerd, wordt de vastgehouden rem-
kracht automatisch uitgeschakeld.
 Deze functie werkt zowel op vlakke
oppervlakken als op steile hellingen.
 De remmen kunnen geluid maken,
maar dit duidt niet op een storing.
 De reactie van het rempedaal kan
veranderen en er kunnen trillingen
aanwezig zijn, maar dit duidt niet op
een storing.
*: Indien aanwezig
Hill Start Assist Control (auto's
met Multidrive CVT)BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem dat radarsensoren aan de lin-
ker en rechter binnenzijde van de
achterbumper gebruikt om de
bestuurder te helpen de veiligheid
te controleren bij het wisselen van
rijstrook.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De Blind Spot Monitor is een aanvullende
functie die de bestuurder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspieg els bevindt of snel
van achteren nadert richting de dode
hoek. Vertrouw niet blindelings op de Blind
Spot Monitor. De functie kan niet beoorde-
len of u veilig van r ijstrook kunt wisselen.
Wanneer u alleen op de functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 429 Thursday, October 24, 2019 2:54 PM

478
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
■Als de rijsnelheid hoger dreigt te wor-
den dan de snelheidslimiet tijdens de
ondersteuningsregeling
Er klinkt een zoemer en er verschijnt een
melding dat de mogelijkheid bestaat dat de
rijsnelheid de snelheidslimiet zal overschrij-
den. Trap, wanneer de melding wordt weer-
gegeven, het rempedaal direct in om te
decelereren. Als de auto blijft accelereren,
wordt de ondersteuningsregeling onderbro-
ken wanneer de rijsnelheid een bepaalde
snelheid overschrijdt. ( →Blz. 494)
■Overzicht van functies
Wanneer er een parkeerplaats kan wor-
den gesignaleerd, wordt u naar voren
begeleid tot u de startpositie voor de
ondersteuningsregeling hebt bereikt.
Vervolgens kan de Parallel Parking
Assist-modus worden gebruikt. Boven-
dien wordt er afhankelijk van de par-
keerplaats en andere omstandigheden
en indien nodig ondersteuning verleend
bij het maken van meerdere keerma-
noeuvres. 1
Blijf naar voren rijden en houd daar-
bij de auto parallel aan de stoep-
rand of de weg. Stop op het punt
waarbij het midden van de beoogde
parkeerplaats vrijwel haaks op de
auto staat. Druk vervolgens 1 keer
op de S-IPA-schakelaar om de
modus automatisch fileparkeren te
selecteren.
2 Rijd recht vooruit en blijf daarbij
parallel aan de weg of stoeprand,
zodat de parkeerplaats wordt gesig-
naleerd.
3 Er is een geluid te horen en er wordt
een display weergegeven om u te
laten weten wanneer de auto een
positie bereikt vanaf waar de onder-
steuningsregeling kan worden
gebruikt om achteruit te rijden.
Wanneer vervolgens de scha-
kelstand wordt gewijzigd overeen-
komstig de aanwijzingen van het
systeem, begint de automatische
bediening van het stuurwiel.
Als de gesignaleerde parkeerplaats of de
weg (afstand tot de rand van de weg tegen-
over de parkeerplaats) smal is of als er zich
obstakels voor de auto bevinden, wordt er
geen begeleiding gegeven.
Fileparkeren (modus
automatisch fileparkeren)
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 478 Thursday, October 24, 2019 2:54 PM

480
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen

Wanneer een parkeerplaats is gesig-
naleerd, wijzigt het scherm.
3 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( →Blz. 476)
op het display wordt weergegeven.
4 Als de selectiehendel in stand R
wordt gezet, klinkt er een hoog
piepsignaal en start de ondersteu-
ningsregeling.
 Wanneer de automatische bediening
van het stuurwiel begint, worden de
weergave van de automatische
bediening van het stuurwiel en de
indicator die de mate van assistentie
aangeeft ( →Blz. 476) op de display-
zone weergegeven.
 Druk op de S-IPA-schakelaar om de
ondersteuningsregeling te stoppen.
5 Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is, controleer of er
zich geen obstakels bevinden op de
parkeerplaats en rijd langzaam ach- teruit terwijl u de rijsnelheid regelt
met het rempedaal.
 Wanneer u te snel achteruitrijdt,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(→Blz. 477)
 Wanneer de auto niet netjes in één
keer de beoogde parkeerplaats kan
worden ingereden en er meerdere
keermanoeuvres nodig zijn, ga dan
naar stap 6.
Wanneer er niet meerdere keerma-
noeuvres nodig zijn, ga dan naar
stap 12.
6 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( →Blz. 476)
op het display wordt weergegeven.
7 Zet de selectiehendel in stand D of
M.
8 Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 480 Thursday, October 24, 2019 2:54 PM

488
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
heeft om te werken. Raadpleeg de
informatie op het multi-informatiedis-
play om naar een andere parkeer-
plaats te gaan.
2 Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal. Ver-
volgens klinkt een hoog piepsignaal
en gaat tegelijkertijd een indicator
op het instrumentenpaneel bran-
den, waarna de ondersteuningsre-
geling start.
 Wanneer de automatische bediening
van het stuurwiel begint, worden de
weergave van de automatische
bediening van het stuurwiel en de
indicator die de mate van assistentie
aangeeft ( →Blz. 476) op de display-
zone weergegeven.
 Druk op de S-IPA-schakelaar om de
ondersteuningsregeling te stoppen.
 Wanneer de rijsnelheid te hoog is,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(→Blz. 477)
 Als na het starten van de ondersteu-
ningsregeling de ruimte te smal blijkt
te zijn, klinkt er een schril piepsig- naal en stopt de ondersteuningsre-
geling.
3 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( →Blz. 476)
op het display wordt weergegeven.
4 Zet de selectiehendel in stand R.
5 Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is, controleer of er
zich geen obstakels bevinden op de
parkeerplaats en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt
met het rempedaal.
 Wanneer de auto niet netjes in één
keer de beoogde parkeerplaats kan
worden ingereden en er meerdere
keermanoeuvres nodig zijn, ga dan
naar stap 6.
 Wanneer er niet meerdere keerma-
noeuvres nodig zijn, ga dan naar
stap 12.
6 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 488 Thursday, October 24, 2019 2:54 PM

493
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden

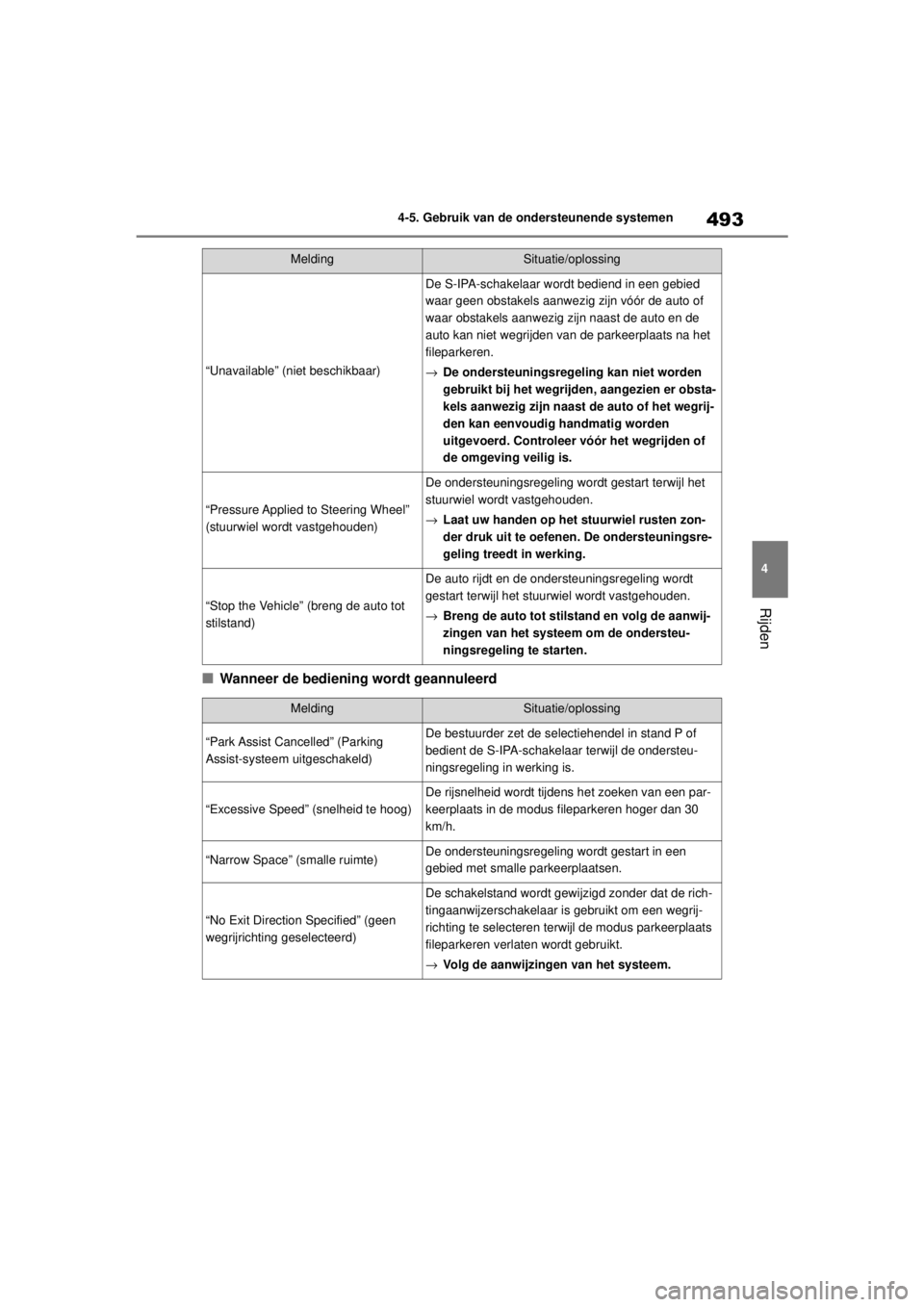

■Wanneer de bediening wordt geannuleerd
“Unavailable” (niet beschikbaar)
De S-IPA-schakelaar wordt bediend in een gebied
waar geen obstakels aanwezig zijn vóór de auto of
waar obstakels aanwezig zijn naast de auto en de
auto kan niet wegrijden van de parkeerplaats na het
fileparkeren.
→
De ondersteuningsregeling kan niet worden
gebruikt bij het wegrijden, aangezien er obsta-
kels aanwezig zijn naast de auto of het wegrij-
den kan eenvoudig handmatig worden
uitgevoerd. Controleer vóór het wegrijden of
de omgeving veilig is.
“Pressure Applied to Steering Wheel”
(stuurwiel wordt vastgehouden)
De ondersteuningsregeling wordt gestart terwijl het
stuurwiel wordt vastgehouden.
→ Laat uw handen op het stuurwiel rusten zon-
der druk uit te oefenen. De ondersteuningsre-
geling treedt in werking.
“Stop the Vehicle” (breng de auto tot
stilstand)
De auto rijdt en de ondersteuningsregeling wordt
gestart terwijl het stuurwiel wordt vastgehouden.
→Breng de auto tot stilstand en volg de aanwij-
zingen van het systeem om de ondersteu-
ningsregeling te starten.
MeldingSituatie/oplossing
“Park Assist Cancelled” (Parking
Assist-systeem uitgeschakeld)De bestuurder zet de selectiehendel in stand P of
bedient de S-IPA-schakelaar terwijl de ondersteu-
ningsregeling in werking is.
“Excessive Speed” (snelheid te hoog)
De rijsnelheid wordt tijdens het zoeken van een par-
keerplaats in de modus fileparkeren hoger dan 30
km/h.
“Narrow Space” (smalle ruimte)De ondersteuningsregeling wordt gestart in een
gebied met smalle parkeerplaatsen.
“No Exit Direction Specified” (geen
wegrijrichting geselecteerd)
De schakelstand wordt gewijzigd zonder dat de rich-
tingaanwijzerschakelaar is gebruikt om een wegrij-
richting te selecteren terwijl de modus parkeerplaats
fileparkeren verlaten wordt gebruikt.
→Volg de aanwijzingen van het systeem.
MeldingSituatie/oplossing
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 493 Thursday, October 24, 2019 2:54 PM
