coolant TOYOTA COROLLA HATCHBACK 2020 Instructieboekje (in Dutch)

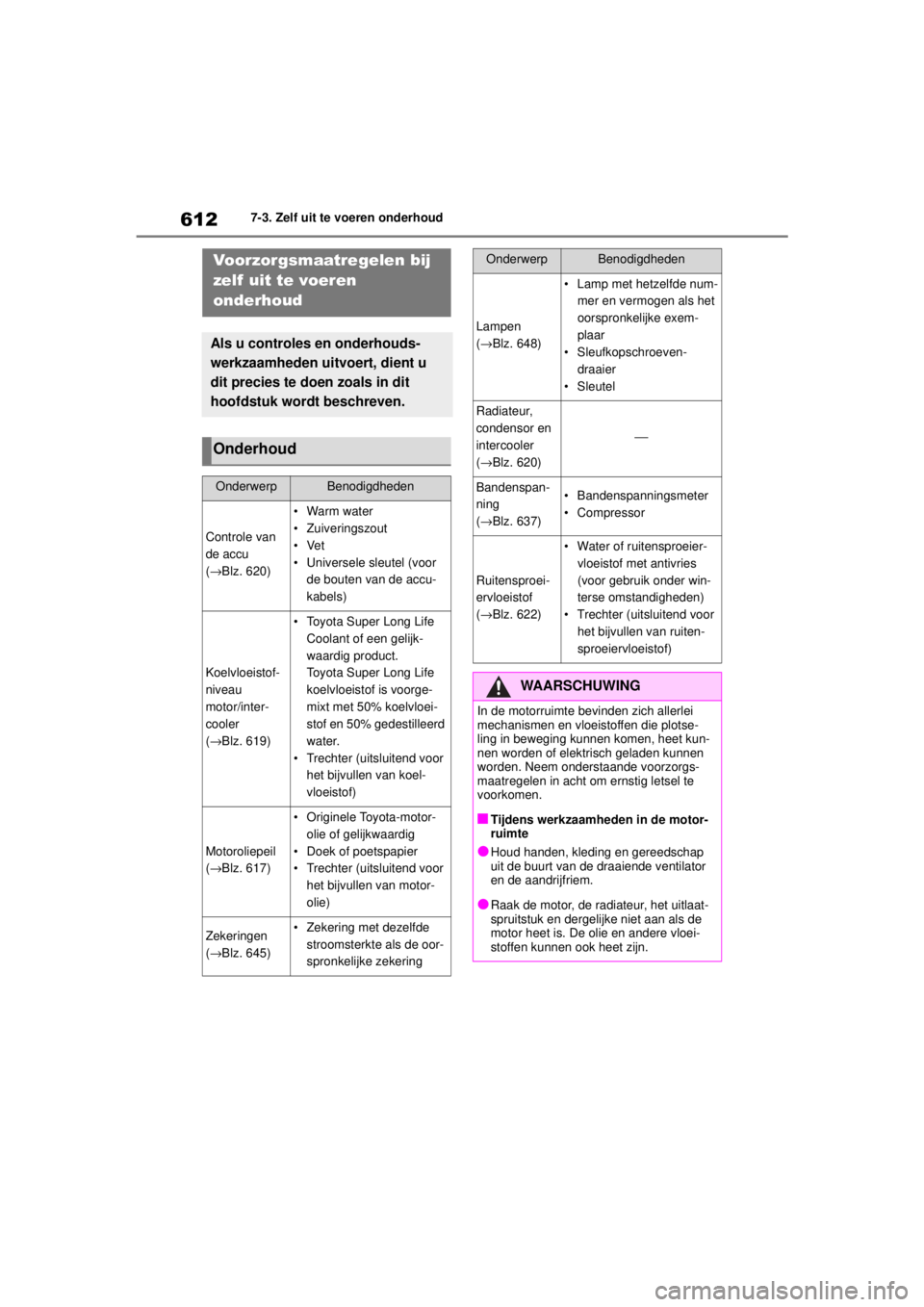

612
COROLLA_TMUK_EE7-3. Zelf uit te voeren onderhoud
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Controle van
de accu
(
→ Blz. 620)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau
motor/inter-
cooler
(→ Blz. 619)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product.
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koelvloei-
stof en 50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
(→ Blz. 617)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor
het bijvullen van motor-
olie)
Zekeringen
(→ Blz. 645)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 648)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven-
draaier
• Sleutel
Radiateur,
condensor en
intercooler
( → Blz. 620)
⎯
Bandenspan-
ning
(→ Blz. 637)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
(→ Blz. 622)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Houd handen, kleding en gereedschap
uit de buurt van de draaiende ventilator
en de aandrijfriem.
●Raak de motor, de radiateur, het uitlaat-
spruitstuk en dergelijke niet aan als de
motor heet is. De olie en andere vloei-
stoffen kunnen ook heet zijn.
OnderwerpBenodigdheden
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 612 Thursday, October 24, 2019 2:54 PM

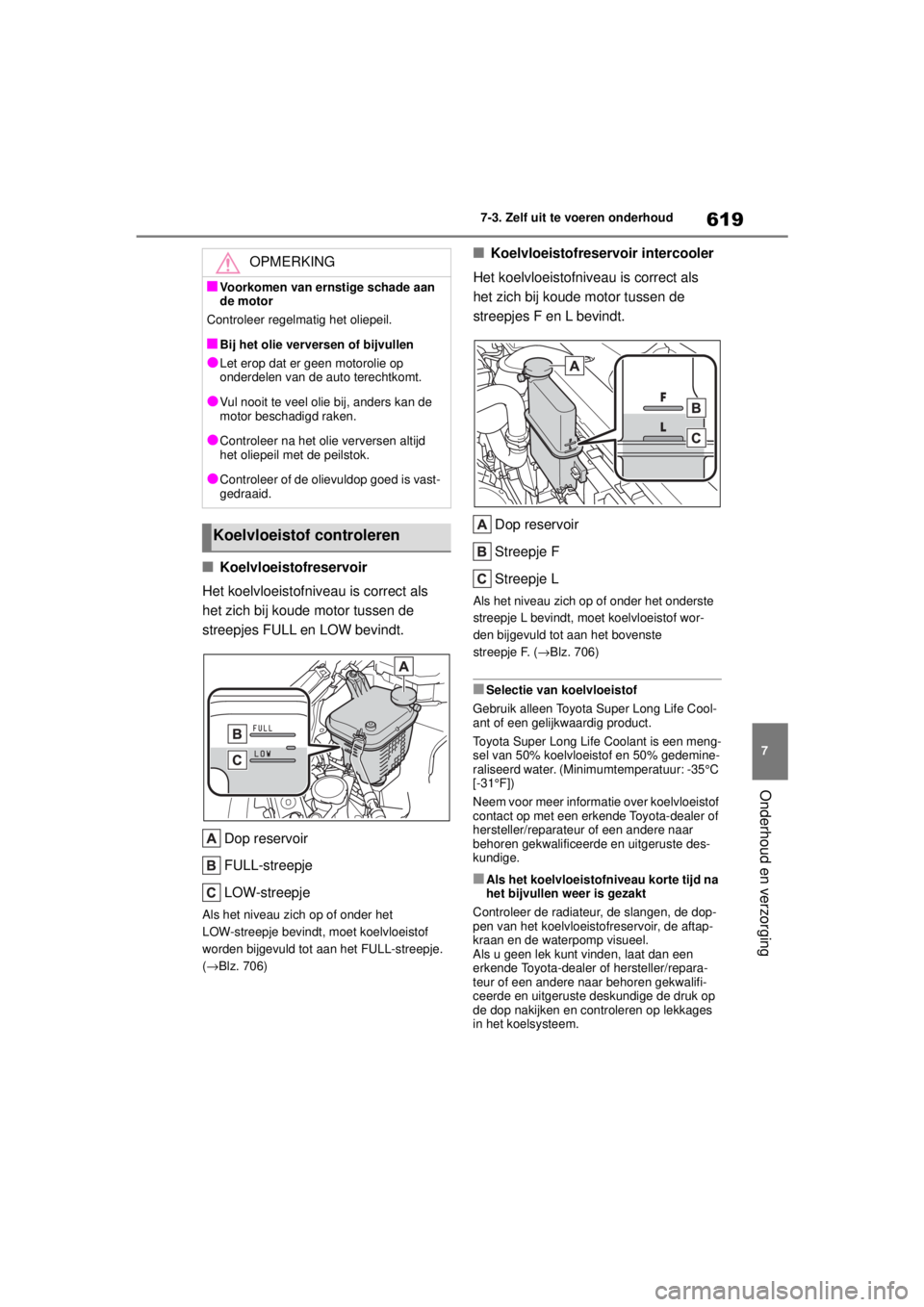

619
7
COROLLA_TMUK_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→ Blz. 706)
■Koelvloeistofreservoir intercooler
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes F en L bevindt.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje L bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het bovenste
streepje F. ( →Blz. 706)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -35°C
[-31°F])
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van het koelvloeistofreservoir, de aftap-
kraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 619 Thursday, October 24, 2019 2:54 PM

673
8
COROLLA_TMUK_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is laag. Controleer het olie-
peil en vul indien nodig olie bij.
Deze melding kan verschijnen als de auto op
een helling stilstaat. Plaats de auto op een
horizontale ondergrond en controleer of de
melding verdwijnt.
■Als “Engine Stopped Steering Power
Low” (Motor uitgeschakeld. Weinig
stuurbekrachtiging.) wordt weergege-
ven
Deze melding wordt weergegeven als de
motor wordt uitgeschak eld tijdens het rijden.
Als het stuurwiel zwaarder werkt dan gebrui-
kelijk, houd het dan stevig vast en oefen
meer kracht uit dan anders.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om accu te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie. Wanneer de motor de
volgende keer wordt gestart, moet het motor-
toerental enigszins worden verhoogd en
gedurende ongeveer 5 minuten op dit niveau
worden gehandhaafd om de accu op te
laden.
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) wordt weerge-
geven
Er is mogelijk een storing in de onderstaande
systemen aanwezig. Laat de auto onmiddel-
lijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
●De led-koplampen
●De automatische verticale koplampverstel-
ling (indien aanwezig)
●AHS (Adaptive High Beam-systeem)
(indien aanwezig)
●Automatic High Beam-systeem (indien
aanwezig)
■Als “Front Camera Unavailable”
(camera voor niet beschikbaar) of
“Front Camera Temporarily Unavailable See Owner’s Manual” (Camera voor tij-
delijk niet beschikbaar. Zie handlei-
ding.) wordt weergegeven
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 364, 663)
●PCS (Pre-Crash Safety-systeem) (indien
aanwezig)
●LTA (Lane Tracing Assist) (indien aanwe-
zig)
●LDA (Lane Departure Alert met stuurrege-
ling) (indien aanwezig)
●AHS (Adaptive High Beam-systeem)
(indien aanwezig)
●Automatic High Beam-systeem (indien
aanwezig)
●RSA (Road Sign Assist) (indien aanwezig)
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig)
●Dynamic Radar Cruise Control (indien
aanwezig)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik of het Dynamic Radar
Cruise Control-systeem wordt tijdelijk uitge-
schakeld of tot het in de melding aangegeven
probleem is opgelost. (O orzaken en oplossin-
gen: → Blz. 364)
■Als er een melding wordt weergegeven
dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt weergegeven,
is defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Volg de bijbehorende instructies als
“Engine Coolant Temp High” (temperatuur
koelvloeistof te hoog) wordt weergegeven.
( → Blz. 706)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 673 Thursday, October 24, 2019 2:54 PM

706
COROLLA_TMUK_EE8-2. Stappen die genomen moeten worden in noodgevallen
1
Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2 Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilatoren of in de aandrijfriem
van de motor.
Als uw auto over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De koelvloeistoftemperatuurme-
ter ( →Blz. 113, 117) komt in het
rode gebied of u merkt dat de
motor minder vermogen levert.
(De auto accelereert bijvoorbeeld
niet als het gaspedaal wordt inge-
trapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 706 Thursday, October 24, 2019 2:54 PM

716
COROLLA_TMUK_EE9-1. Specificaties
API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-20 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor

Multidrive CVT
6,6 l (7,0 qt., 5,8 Imp.qt.)
 Handgeschakelde transmissie
6,4 l (6,8 qt., 5,6 Imp. qt.)
Intercooler1,9 l (2,0 qt., 1,7 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkNGK DILKAR8J9G
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 716 Thursday, October 24, 2019 2:54 PM
