Page 50 of 754
49
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
• Vastgezet met een veiligheidsgordel:
Blz. 65
• Vastgezet met een onderste ISOfix-bevestigingspunt: Blz. 66
• Met een bevestigingspunt voor de
bovenste gordel: Blz. 67
Geef prioriteit aan de waarschuwin-
gen en neem deze in acht. Houd u
daarnaast ook aan de wetgeving en
voorschriften met betrekking tot
baby- en kinderzitjes.
Gebruik een baby- of kinderzitje tot
het kind groot genoeg is om de stan-
daard gemonteerde veiligheidsgor-
del op de juiste wijze te gebruiken.
Kies een baby- of kinderzitje dat past
bij de leeftijd en de lengte van het
kind.
Let erop dat niet alle baby- of kinder-
zitjes in alle auto's kunnen worden
gemonteerd.
Controleer, voordat u een baby- of
kinderzitje koopt of gebruikt, of het
zitje geschikt is voor de stoelposi-
ties. ( →Blz. 52, 58)
Punten om rekening mee te
houden
WAARSCHUWING
■Wanneer er een kind in de auto mee-
rijdt
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Voor de meest effectieve bescherming
van een kind tijdens een ongeval of bij
hard remmen moet een kind goed vastzit-
ten, met een veiligheidsgordel of een
baby- of kinderzitje dat op de juiste wijze
is geplaatst. Raadpleeg voor informatie
over het plaatsen de bij het baby- of kin-
derzitje bijgesloten handleiding. In deze
handleiding vindt u algemene aanwijzin-
gen met betrekking tot het plaatsen.
●Toyota adviseert met klem gebruik te
maken van een geschikt zitje dat past bij
het gewicht en de lengte van het kind en
dat op de achterstoel is geplaatst. In
ongevallenstatistieken is aangetoond
dat kinderen minder verwondingen oplo-
pen als zij op de achterstoelen op de
juiste wijze vastzitten dan als zij op de
voorstoel zitten.
●Het vasthouden van een kind in de
armen is geen vervanging voor een
baby- of kinderzitje. Bij een ongeval kan
een kind dan de voorruit raken of klem
komen te zitten tussen degene die het
kind vasthoudt en delen van het interi-
eur.
■Behandelen van baby- en kinderzitjes
Als het baby- of kinderzitje niet goed wordt
vastgezet, kan het kind of een andere pas-
sagier bij plotseling remmen, een uitwijk-
manoeuvre of een aanrijding ernstig letsel
oplopen.
●Als de auto een hevige impact te verdu-
ren krijgt, bijvoorbeeld als gevolg van
een ongeval, kan er schade ontstaan
aan het baby- of kinderzitje die niet
direct zichtbaar is. Gebruik het baby- of
kinderzitje in dergelijke gevallen niet
meer.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 49 Thursday, October 24, 2019 2:54 PM
Page 55 of 754
54
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
■Geschiktheid van elke zitpositie
bij een baby- of kinderzitje
Auto's met linkse besturing
Auto's met rechtse besturing
*1: Schuif de voorstoel helemaal naar achte-
ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk rechtop. Indien er bij het plaatsen van
een in de rijrichting geplaatst kinderzitje
een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: Verwijder indien mogelijk de hoofdsteun
indien deze de werking van het baby- of
kinderzitje hindert. Zet anders de hoofd-
steun in de hoogste stand.
*4: Gebruik alleen een in de rijrichting geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
*5: Niet geschikt voor baby- of kinderzitjes
met steunpoot.
*1, 2, 3*4
*3
*3, 5
*3
Geschikt voor ee n universeel baby-
of kinderzitje vastgezet met een
veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen baby-
en kinderzitjes ( →Blz. 56).
Geschikt voor i-Size- en
ISOfix-baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Gebruik nooit een tegen de rijrich-
ting in geplaatst baby- of kinderzitje
op de voorpassagiersstoel als de
aan/uit-schakelaar voor de airbag
in stand ON staat.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 54 Thursday, October 24, 2019 2:54 PM

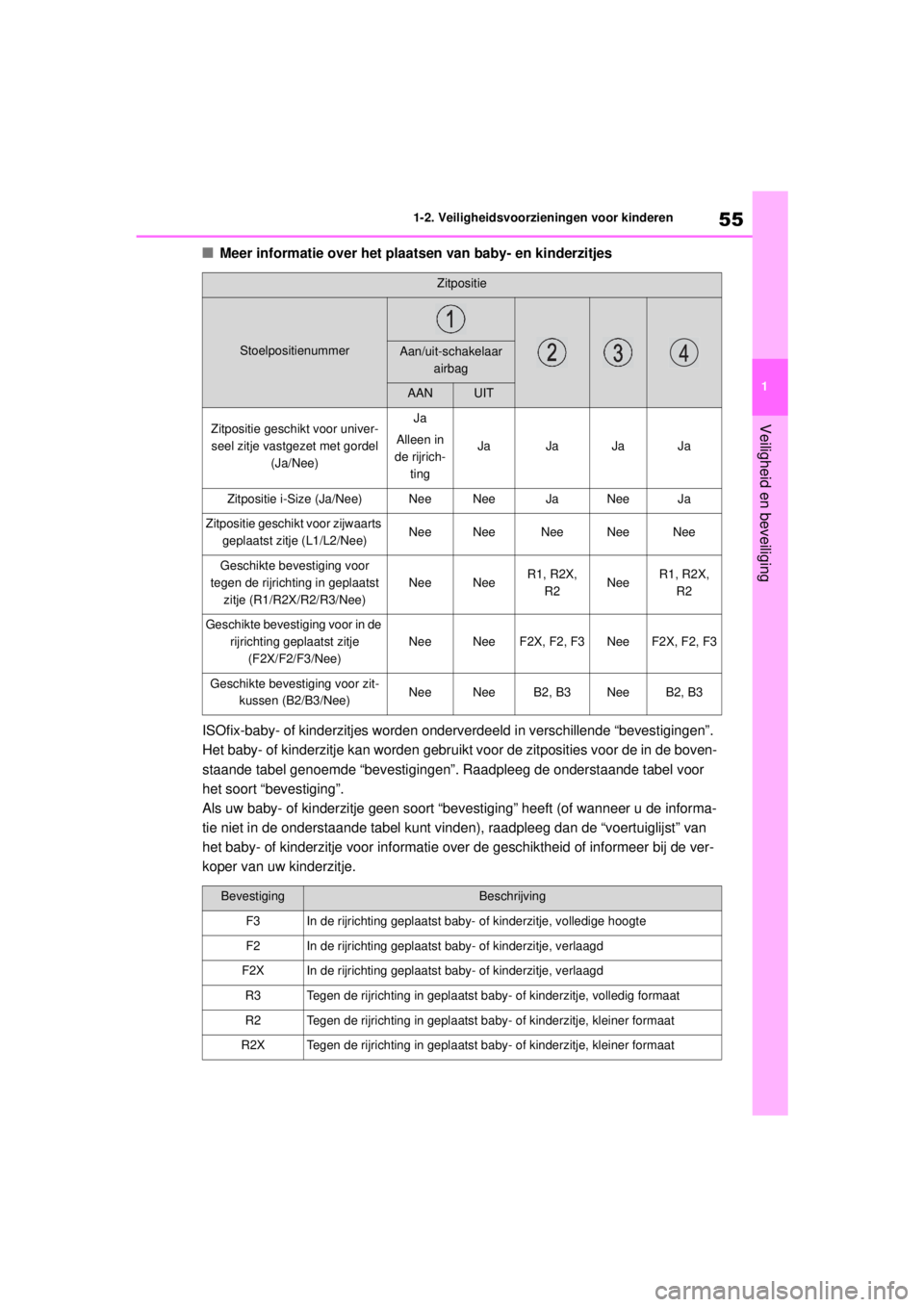

Page 56 of 754
55
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitposities voor de in de boven-
staande tabel genoemde “bevestigingen”. Raadpleeg de onderstaande tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabel kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid of informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
StoelpositienummerAan/uit-schakelaar airbag
AANUIT
Zitpositie gesch ikt voor univer-
seel zitje vastgezet met gordel (Ja/Nee)Ja
Alleen in
de rijrich- ting
JaJaJaJa
Zitpositie i-Size (Ja/Nee)NeeNeeJaNeeJa
Zitpositie geschikt voor zijwaarts
geplaatst zitje (L1/L2/Nee)NeeNeeNeeNeeNee
Geschikte bevestiging voor
tegen de rijrichting in geplaatst zitje (R1/R2X/R2/R3/Nee)
NeeNeeR1, R2X, R2NeeR1, R2X, R2
Geschikte bevestiging voor in de rijrichting geplaatst zitje (F2X/F2/F3/Nee)
NeeNeeF2X, F2, F3NeeF2X, F2, F3
Geschikte bevestiging voor zit- kussen (B2/B3/Nee)NeeNeeB2, B3NeeB2, B3
BevestigingBeschrijving
F3In de rijrichting geplaatst baby- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaatst b aby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 55 Thursday, October 24, 2019 2:54 PM
Page 61 of 754
60
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
*1: Schuif de voorstoel helemaal naar achte-
ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk rechtop. Indien er bij het plaatsen van
een in de rijrichti ng geplaatst kinderzitje een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: Verwijder indien
mogelijk de hoofdsteun
indien deze de werking van het baby- of
kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste
stand.
*4: Gebruik alleen een in de rijrichting geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
*1, 2, 3*4
*3
*3
*3
Geschikt voor een universeel baby-
of kinderzitje vastgezet met een
veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen baby-
en kinderzitjes ( →Blz. 62).
Geschikt voor i-Size- en
ISOfix-baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Gebruik nooit een tegen de rijrich-
ting in geplaatst baby- of kinderzitje
op de voorpassagiersstoel als de
aan/uit-schakelaar voor de airbag
in stand ON staat.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 60 Thursday, October 24, 2019 2:54 PM

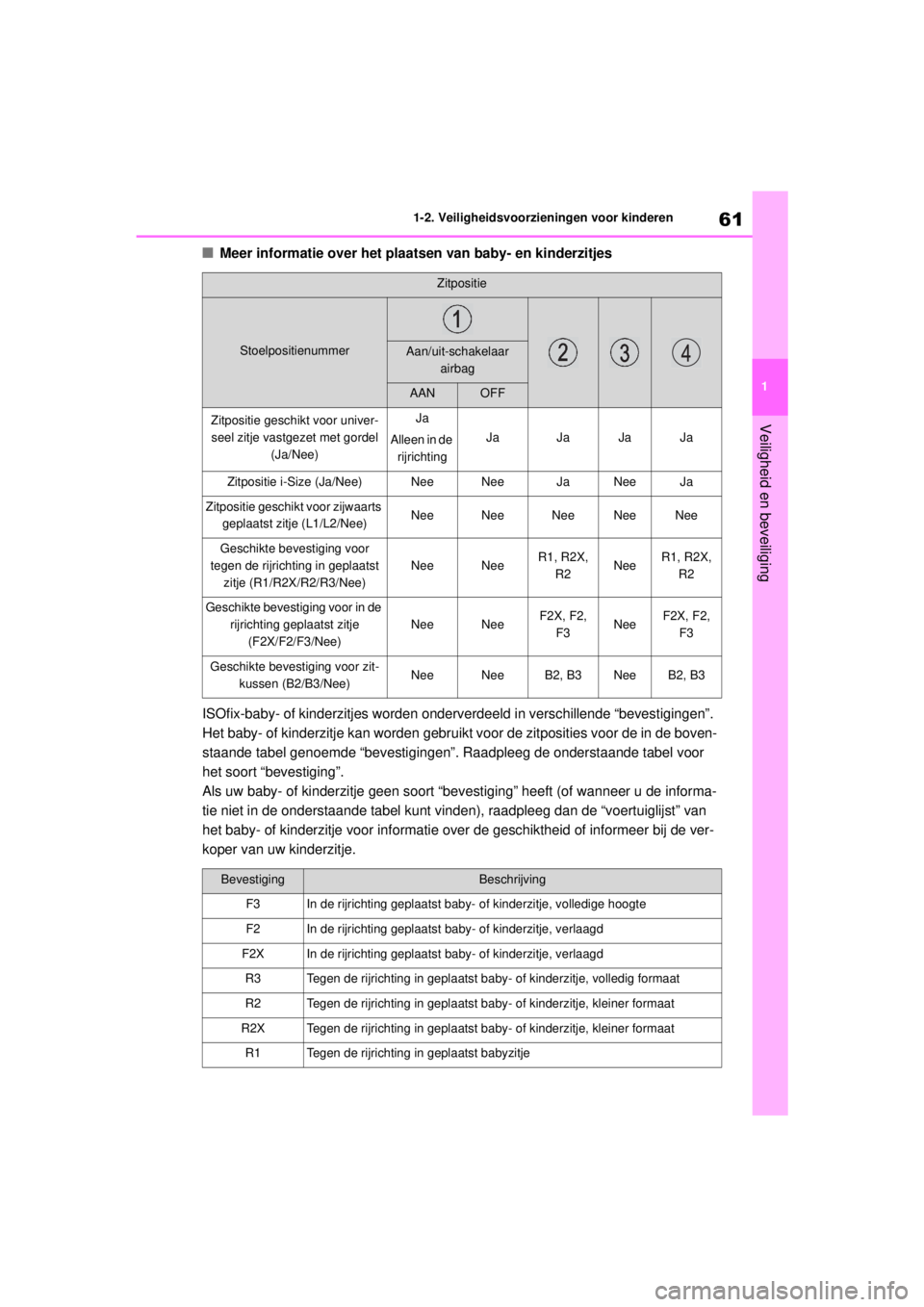

Page 62 of 754
61
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitposities voor de in de boven-
staande tabel genoemde “bevestigingen”. Raadpleeg de onderstaande tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabel kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid of informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
StoelpositienummerAan/uit-schakelaar airbag
AANOFF
Zitpositie gesch ikt voor univer-
seel zitje vastgezet met gordel
(Ja/Nee)Ja
Alleen in de rijrichting
JaJaJaJa
Zitpositie i-Size (Ja/Nee)NeeNeeJaNeeJa
Zitpositie geschikt voor zijwaarts geplaatst zitje (L1/L2/Nee)NeeNeeNeeNeeNee
Geschikte bevestiging voor
tegen de rijrichting in geplaatst
zitje (R1/R2X/R2/R3/Nee)
NeeNeeR1, R2X, R2NeeR1, R2X, R2
Geschikte bevestiging voor in de
rijrichting geplaatst zitje (F2X/F2/F3/Nee)
NeeNeeF2X, F2, F3NeeF2X, F2, F3
Geschikte bevestiging voor zit- kussen (B2/B3/Nee)NeeNeeB2, B3NeeB2, B3
BevestigingBeschrijving
F3In de rijrichting geplaatst baby- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaatst b aby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R1Tegen de rijrichting in geplaatst babyzitje
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 61 Thursday, October 24, 2019 2:54 PM

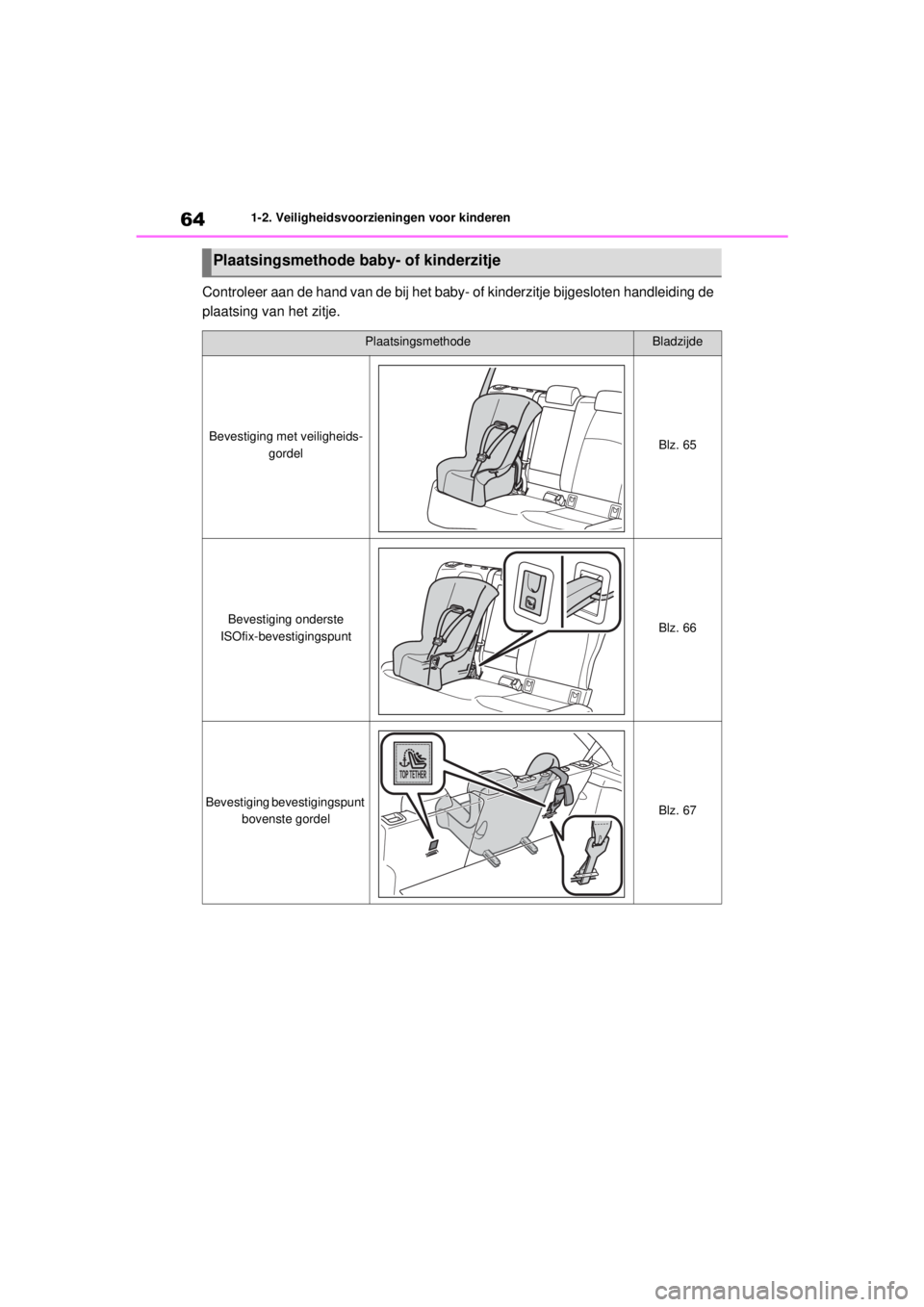

Page 65 of 754
64
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
Controleer aan de hand van de bij het baby- of kinderzitje bijgesloten handleiding de
plaatsing van het zitje.
Plaatsingsmethode baby- of kinderzitje
PlaatsingsmethodeBladzijde
Bevestiging met veiligheids-
gordelBlz. 65
Bevestiging onderste
ISOfix-bevestigingspuntBlz. 66
Bevestiging bevestigingspunt bovenste gordelBlz. 67
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 64 Thursday, October 24, 2019 2:54 PM
Page 67 of 754
66
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
De veiligheidsgordel rolt automatisch op.
Houd de gordel vast, zodat het oprollen rus-
tig gebeurt.
■Als er een baby- of kinderzitje wordt
geplaatst
U moet bij het plaatsen van het zitje mogelijk
gebruikmaken van een blokkeerclip. Volg de
aanwijzingen van de fabrikant van het baby-
of kinderzitje. Als uw zi tje niet over een blok-
keerclip beschikt, kunt u deze kopen bij een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)■Onderste ISOfix-bevestigingspun-
ten (ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen achter
zijn onderste bevestigingspunten aan-
wezig. (Merktekens geven aan waar de
bevestigingspunten zich in de stoelen
bevinden.)
■Plaatsing met onderste
ISOfix-bevestigingspunt
(ISOfix-baby- of kinderzitje)
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
Als het desbetreffende baby- of kinder-
zitje niet binnen de “universele” catego-
rie valt (of de benodigde informatie
staat niet in de tabel), raadpleeg dan de
“voertuiglijst” van de fabrikant van het
baby- of kinderzitje voor de diverse
mogelijke montageposities of doe
navraag naar de compatibiliteit bij de
verkoper van het zitje. ( →Blz. 53, 54,
58, 59)
1 Verwijder indien mogelijk de hoofd-
steun indien deze de werking van
het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand. ( →Blz. 287)
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Laat kinderen niet met de veiligheids-
gordel spelen. Als de veiligheidsgordel
om de nek van het kind draait, kan het
kind stikken of ernstig letsel oplopen.
Als dit gebeurt en de gordelsluiting niet
kan worden losgemaakt, knip de gordel
dan door met een schaar.
●Controleer of de gesp goed in de gor-
delsluiting is vergrendeld en of de veilig-
heidsgordel niet gedraaid is.
●Beweeg het baby- of kinderzitje naar
links en naar rechts en naar voren en
naar achteren om te controleren of het
goed is geplaatst.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Controleer als er een zitkussen
geplaatst is altijd of de schoudergordel
over het midden van de schouder van
het kind loopt. De gordel mag niet langs
de nek van het kind lopen, maar mag
ook niet van de schouder van het kind
vallen.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd de gebruiksaanwijzing
van de fabrikant.
Baby- of kinderzitje vastgezet
met een onderste
ISOfix-bevestigingspunt
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 66 Thursday, October 24, 2019 2:54 PM
Page 68 of 754
67
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
2
Verwijder de klepjes van de bevesti-
gingspunten en plaats het baby- of
kinderzitje op de stoel.
De stangen worden achter de klepjes van de
bevestigingspunten geplaatst.
3Beweeg het baby- of kinderzitje na
het plaatsen naar achteren en naar
voren om te controleren of het goed
vastzit. ( →Blz. 66)
■Bij gebruik van een Toyota DUO PLUS
(Latijns-Amerikaanse landen*)
Zet het zo ver mogelijk achterover.
*: Guadeloupe, Martinique en Frans-Guyana
■Bij gebruik van een MIDI 2 (Latijns-Ame-
rikaanse landen*)
Pas de steunpoot en de ISOfix-koppelingen
als volgt aan:
1Vergrendel de ISOfix-koppelingen bij nr. 2.
2 Vergrendel de steunpoot op het punt
waar 5 openingen zichtbaar zijn.
*: Guadeloupe, Martinique en Frans-Guyana
■Bevestigingspunten bovenste
gordel
Voor de buitenste zitplaatsen achter
zijn bevestigingspunten voor de boven-
ste gordel aanwezig.
Gebruik de bevestigingspunten voor de
bovenste gordel bij het vastmaken van
de bovenste gordel.
Bevestigingspunten bovenste gor-
del
Bovenste gordel
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Controleer bij het gebruik van de onder-
ste bevestigingspunten of er geen
vreemde voorwerpen rond de bevesti-
gingspunten aanwezig zijn en of de gor-
del niet klem zit achter het zitje.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd de gebruiksaanwijzing
van de fabrikant.
Met een bevestigingspunt voor
de bovenste gordel
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 67 Thursday, October 24, 2019 2:54 PM
