TOYOTA COROLLA HATCHBACK 2020 Omistajan Käsikirja (in Finnish)

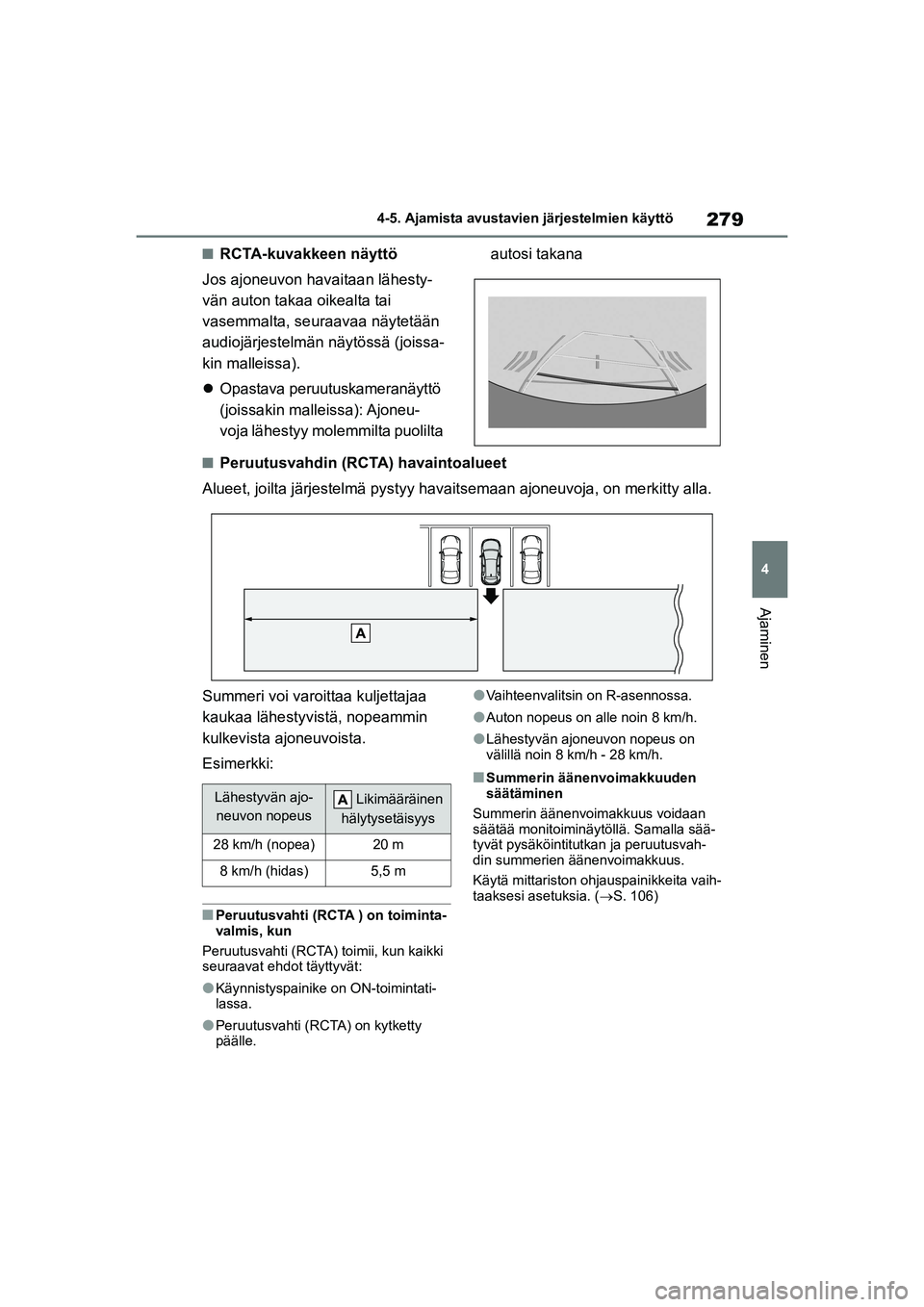

279
4
OM12P55FI 4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nRCTA-kuvakkeen näyttö
Jos ajoneuvon havaitaan lähesty-
vän auton takaa oikealta tai
vasemmalta, seuraavaa näytetään
audiojärjestelmän näytössä (joissa-
kin malleissa).
 Opastava peruutuskameranäyttö
(joissakin malleissa): Ajoneu-
voja lähestyy molemmilta puolilta autosi takana
nPeruutusvahdin (RCTA) havaintoalueet
Alueet, joilta järjestelmä py styy havaitsemaan ajoneuvoja, on merkitty alla.
Summeri voi varoittaa kuljettajaa
kaukaa lähestyvistä, nopeammin
kulkevista ajoneuvoista.
Esimerkki:
nPeruutusvahti (RCTA ) on toiminta-
valmis, kun
Peruutusvahti (RCTA) toimii, kun kaikki
seuraavat ehdot täyttyvät:
lKäynnistyspainike on ON-toimintati-
lassa.
lPeruutusvahti (RCTA) on kytketty
päälle.
lVaihteenvalitsin on R-asennossa.
lAuton nopeus on alle noin 8 km/h.
lLähestyvän ajoneuvon nopeus on
välillä noin 8 km/h - 28 km/h.
nSummerin äänenvoimakkuuden
säätäminen
Summerin äänenvoimakkuus voidaan
säätää monitoiminäytöllä. Samalla sää-
tyvät pysäköintitutkan ja peruutusvah-
din summerien äänenvoimakkuus.
Käytä mittariston ohjauspainikkeita vaih-
taaksesi asetuksia. ( S. 106)
Lähestyvän ajo-
neuvon nopeus Likimääräinen
hälytysetäisyys
28 km/h (nopea)20 m
8 km/h (hidas)5,5 m
OM12P55FI.book Page 279 Monday, February 8, 2021 9:10 AM

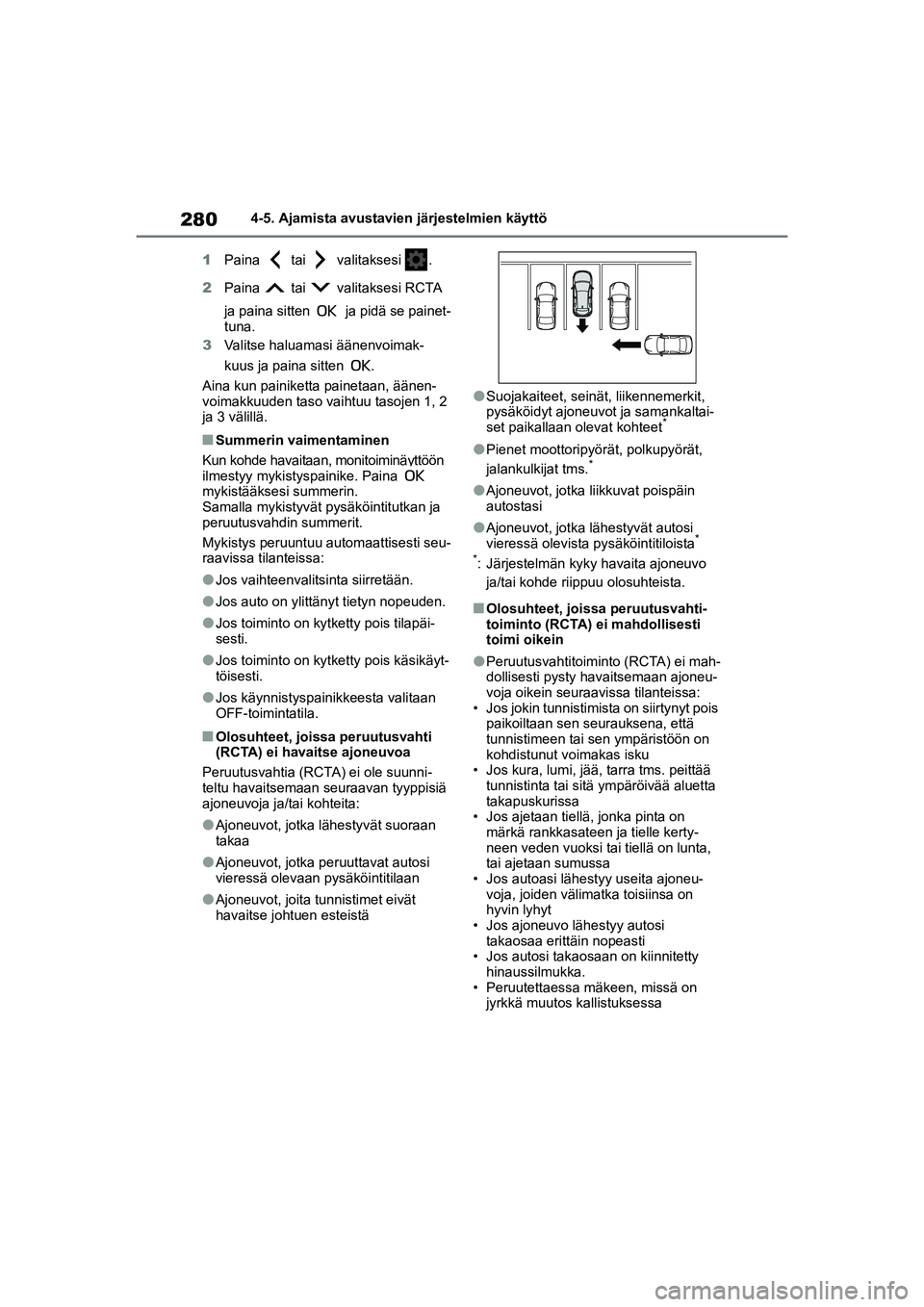

280
OM12P55FI4-5. Ajamista avustavie
n järjestelmien käyttö
1 Paina tai valitaksesi .
2 Paina tai valitaksesi RCTA
ja paina sitten ja pidä se painet-
tuna.
3 Valitse haluamasi äänenvoimak-
kuus ja paina sitten .
Aina kun painiketta painetaan, äänen-
voimakkuuden taso vaihtuu tasojen 1, 2
ja 3 välillä.
nSummerin vaimentaminen
Kun kohde havaitaan, monitoiminäyttöön
ilmestyy mykistyspainike. Paina
mykistääksesi summerin.
Samalla mykistyvät p ysäköintitutkan ja
peruutusvahdin summerit.
Mykistys peruuntuu automaattisesti seu-
raavissa tilanteissa:
lJos vaihteenvalitsinta siirretään.
lJos auto on ylittänyt tietyn nopeuden.
lJos toiminto on kytketty pois tilapäi-
sesti.
lJos toiminto on kytketty pois käsikäyt-
töisesti.
lJos käynnistyspaini kkeesta valitaan
OFF-toimintatila.
nOlosuhteet, joissa peruutusvahti
(RCTA) ei havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ole suunni-
teltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
lAjoneuvot, jotka lähestyvät suoraan
takaa
lAjoneuvot, jotka peruuttavat autosi
vieressä olevaan pysäköintitilaan
lAjoneuvot, joita tunnistimet eivät
havaitse johtuen esteistä
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltai-
set paikallaan olevat kohteet
*
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka liikkuvat poispäin
autostasi
lAjoneuvot, jotka lähestyvät autosi
vieressä olevista pysäköintitiloista*
*
: Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
nOlosuhteet, joissa peruutusvahti-
toiminto (RCTA) ei mahdollisesti
toimi oikein
lPeruutusvahtitoiminto (RCTA) ei mah-
dollisesti pysty havaitsemaan ajoneu-
voja oikein seuraa vissa tilanteissa:
• Jos jokin tunnistimista on siirtynyt pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön on
kohdistunut voimakas isku
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kerty-
neen veden vuoksi tai tiellä on lunta,
tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneu- voja, joiden välimatka toisiinsa on
hyvin lyhyt
• Jos ajoneuvo lähestyy autosi takaosaa erittäin nopeasti
• Jos autosi takaosaan on kiinnitetty hinaussilmukka.
• Peruutettaessa mäkeen, missä on jyrkkä muutos kallistuksessa
OM12P55FI.book Page 280 Monday, February 8, 2021 9:10 AM

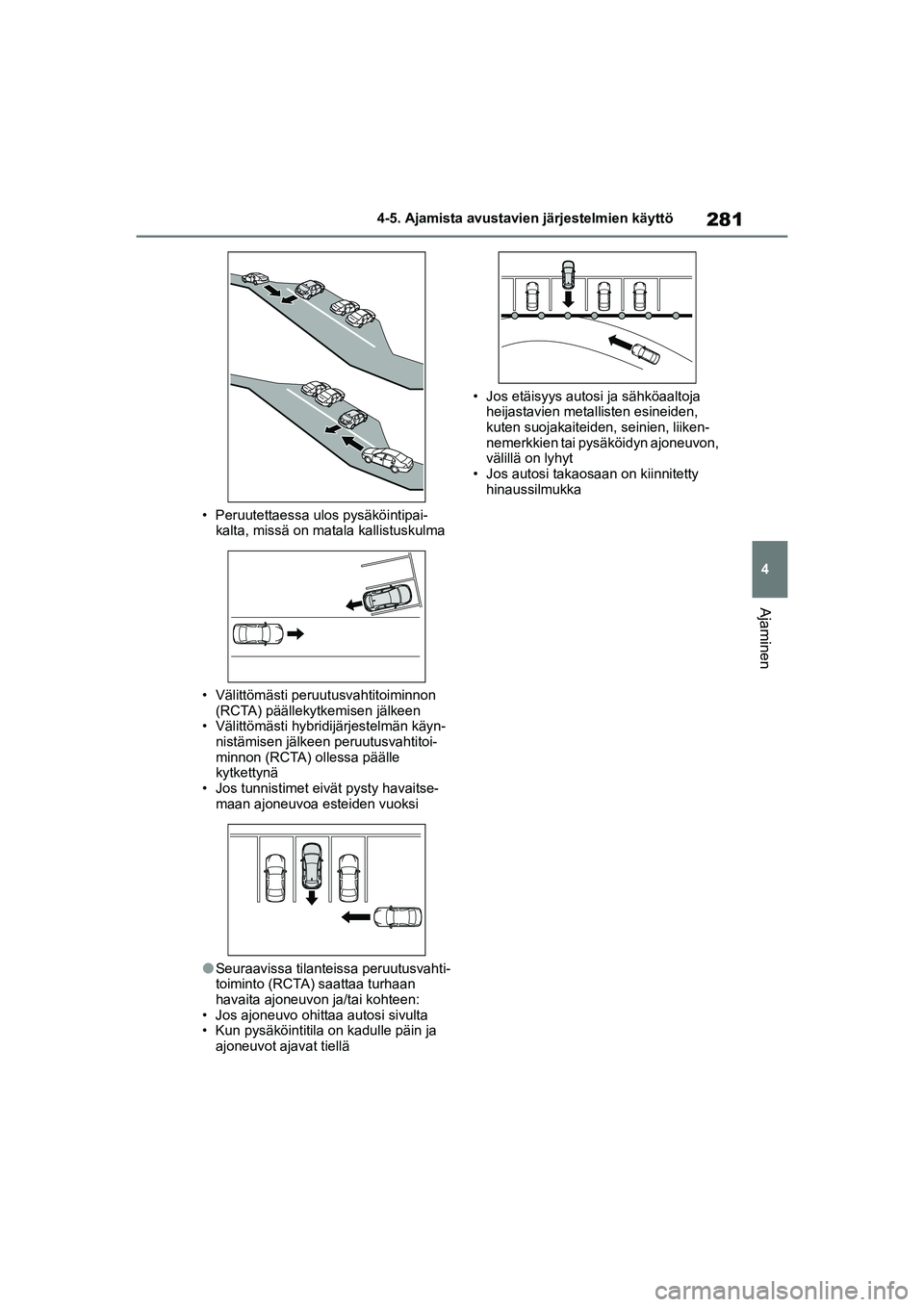

281
4
OM12P55FI 4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
• Peruutettaessa ulos pysäköintipai-
kalta, missä on mata la kallistuskulma
• Välittömästi peruut usvahtitoiminnon
(RCTA) päällekytkemisen jälkeen
• Välittömästi hybridijärjestelmän käyn- nistämisen jälkeen peruutusvahtitoi-
minnon (RCTA) ollessa päälle
kytkettynä
• Jos tunnistimet eivät pysty havaitse- maan ajoneuvoa esteiden vuoksi
lSeuraavissa tilanteissa peruutusvahti-
toiminto (RCTA) saattaa turhaan
havaita ajoneuvon ja/tai kohteen:
• Jos ajoneuvo ohittaa autosi sivulta
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä • Jos etäisyys autosi ja sähköaaltoja
heijastavien metallisten esineiden,
kuten suojakaiteiden, seinien, liiken-
nemerkkien tai pysäköidyn ajoneuvon,
välillä on lyhyt
• Jos autosi takaosaan on kiinnitetty
hinaussilmukka
OM12P55FI.book Page 281 Monday, February 8, 2021 9:10 AM

282
OM12P55FI4-5. Ajamista avustavie
n järjestelmien käyttö

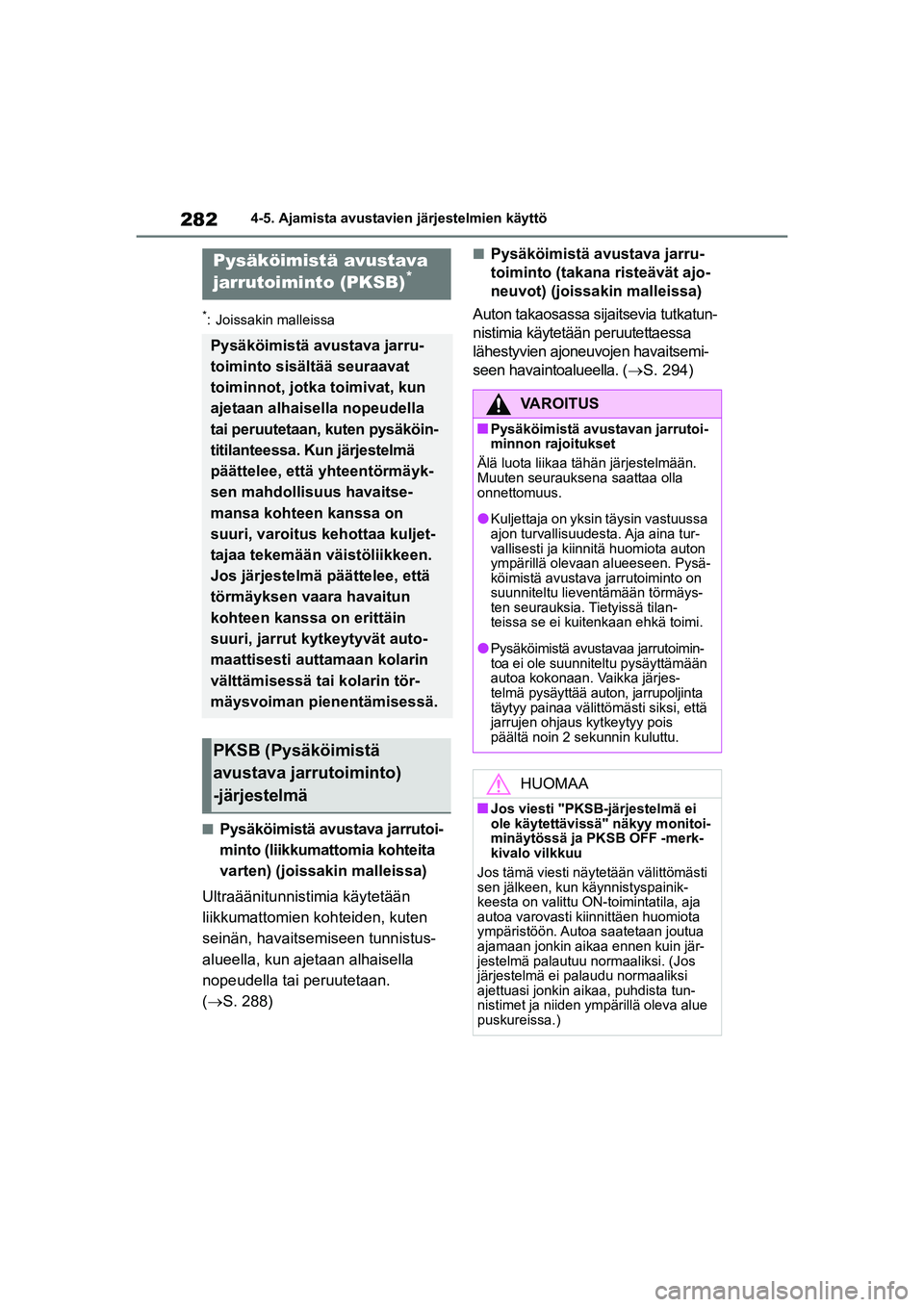

*: Joissakin malleissa
nPysäköimistä avustava jarrutoi-
minto (liikkumattomia kohteita
varten) (joissakin malleissa)
Ultraäänitunnistimia käytetään
liikkumattomien kohteiden, kuten
seinän, havaitsemiseen tunnistus-
alueella, kun ajetaan alhaisella
nopeudella tai peruutetaan.
(  S. 288)
nPysäköimistä avustava jarru-
toiminto (takana risteävät ajo-
neuvot) (joissakin malleissa)
Auton takaosassa sijaitsevia tutkatun-
nistimia käytetään peruutettaessa
lähestyvien ajoneuvojen havaitsemi-
seen havaintoalueella. ( S. 294)Pysäköimistä avustava
jarrutoiminto (PKSB)*
Pysäköimistä avustava jarru-
toiminto sisältää seuraavat
toiminnot, jotka toimivat, kun
ajetaan alhaisella nopeudella
tai peruutetaan, kuten pysäköin-
titilanteessa. Ku n järjestelmä
päättelee, että yhteentörmäyk-
sen mahdollisuus havaitse-
mansa kohteen kanssa on
suuri, varoitus kehottaa kuljet-
tajaa tekemään väistöliikkeen.
Jos järjestelmä päättelee, että
törmäyksen vaara havaitun
kohteen kanssa on erittäin
suuri, jarrut kytkeytyvät auto-
maattisesti auttamaan kolarin
välttämisessä tai kolarin tör-
mäysvoiman pienentämisessä.
PKSB (Pysäköimistä
avustava jarrutoiminto)
-järjestelmä
VAROITUS
nPysäköimistä avustavan jarrutoi-
minnon rajoitukset
Älä luota liikaa tähän järjestelmään.
Muuten seurauksena saattaa olla
onnettomuus.
lKuljettaja on yksin täysin vastuussa
ajon turvallisuudesta. Aja aina tur-
vallisesti ja kiinnitä huomiota auton
ympärillä olevaan alueeseen. Pysä-
köimistä avustava jarrutoiminto on
suunniteltu lieventämään törmäys-
ten seurauksia. Tietyissä tilan-
teissa se ei kuitenkaan ehkä toimi.
lPysäköimistä avustavaa jarrutoimin-
toa ei ole suunniteltu pysäyttämään
autoa kokonaan. Vaikka järjes-
telmä pysäyttää auton, jarrupoljinta
täytyy painaa välittömästi siksi, että
jarrujen ohjaus kytkeytyy pois
päältä noin 2 sekunnin kuluttu.
HUOMAA
nJos viesti "PKSB-järjestelmä ei
ole käytettävissä" näkyy monitoi-
minäytössä ja PKSB OFF -merk-
kivalo vilkkuu
Jos tämä viesti näyte tään välittömästi
sen jälkeen, kun käynnistyspainik-
keesta on valittu ON-toimintatila, aja
autoa varovasti kiinnittäen huomiota
ympäristöön. Autoa saatetaan joutua
ajamaan jonkin aikaa ennen kuin jär-
jestelmä palautuu normaaliksi. (Jos
järjestelmä ei palaudu normaaliksi
ajettuasi jonkin aikaa, puhdista tun-
nistimet ja niiden ympärillä oleva alue
puskureissa.)
OM12P55FI.book Page 282 Monday, February 8, 2021 9:10 AM

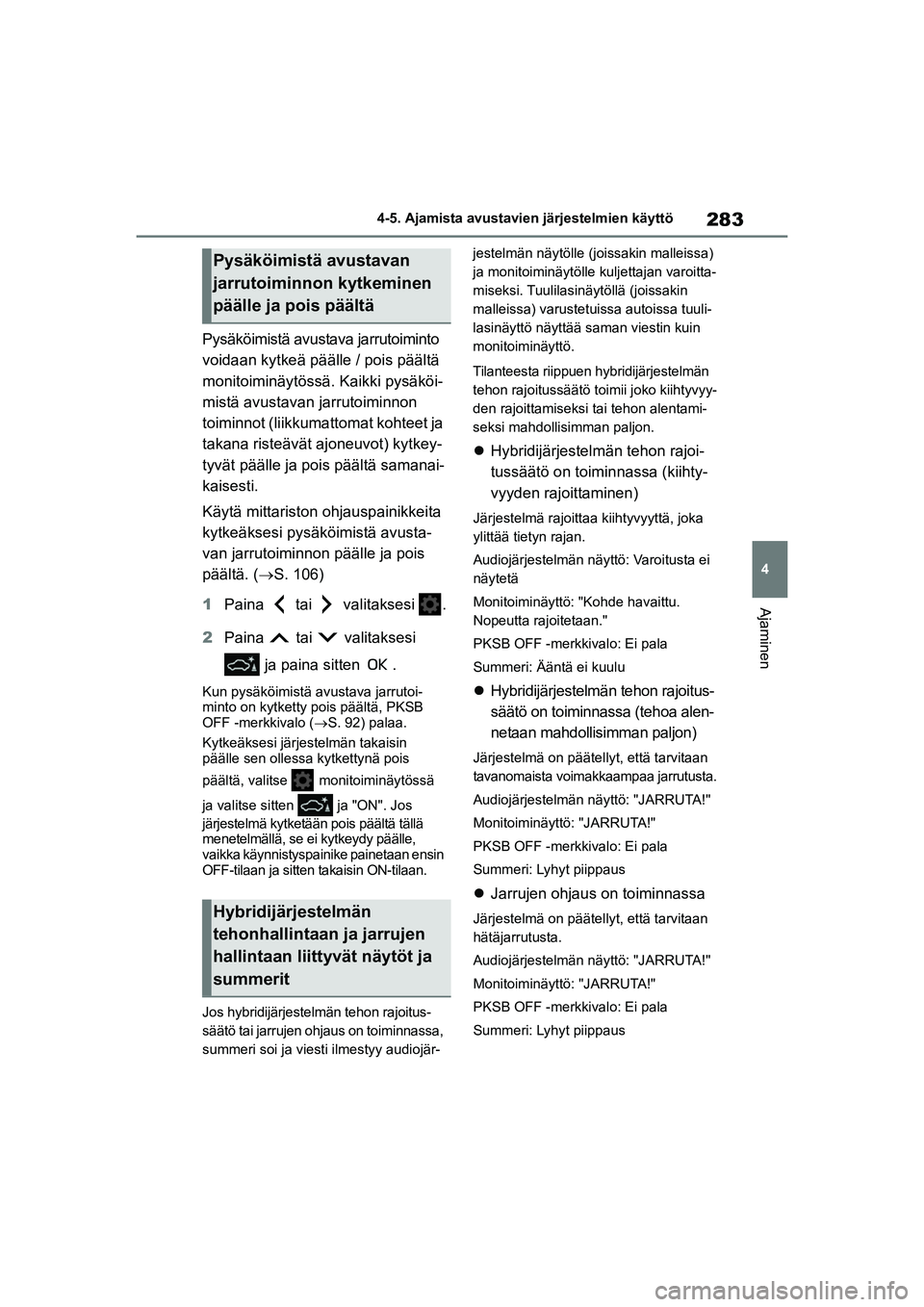

283
4
OM12P55FI 4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Pysäköimistä avusta
va jarrutoiminto
voidaan kytkeä päälle / pois päältä
monitoiminäytössä. Kaikki pysäköi-
mistä avustavan jarrutoiminnon
toiminnot (liikkuma ttomat kohteet ja
takana risteävät ajoneuvot) kytkey-
tyvät päälle ja pois päältä samanai-
kaisesti.
Käytä mittariston ohjauspainikkeita
kytkeäksesi pysäköimistä avusta-
van jarrutoiminnon päälle ja pois
päältä. ( S. 106)
1 Paina tai valitaksesi .
2 Paina tai valitaksesi
ja paina sitten .
Kun pysäköimistä avustava jarrutoi-
minto on kytketty pois päältä, PKSB
OFF -merkkivalo ( S. 92) palaa.
Kytkeäksesi järjestelmän takaisin
päälle sen ollessa kytkettynä pois
päältä, valitse monitoiminäytössä
ja valitse sitten ja "ON". Jos
järjestelmä kytketään pois päältä tällä
menetelmällä, se ei kytkeydy päälle,
vaikka käynnistyspaini ke painetaan ensin
OFF-tilaan ja sitten takaisin ON-tilaan.
Jos hybridijärjestelmän tehon rajoitus-
säätö tai jarrujen ohjaus on toiminnassa,
summeri soi ja viesti ilmestyy audiojär- jestelmän näytölle (joissakin malleissa)
ja monitoiminäytölle kuljettajan varoitta-
miseksi. Tuulilasinäytöllä (joissakin
malleissa) varustetui
ssa autoissa tuuli-
lasinäyttö näyttää saman viestin kuin
monitoiminäyttö.
Tilanteesta riippuen hybridijärjestelmän
tehon rajoitussäätö toimii joko kiihtyvyy-
den rajoittamiseksi tai tehon alentami-
seksi mahdollisimman paljon.
 Hybridijärjestelm än tehon rajoi-
tussäätö on toim innassa (kiihty-
vyyden rajoittaminen)
Järjestelmä rajoitt aa kiihtyvyyttä, joka
ylittää tietyn rajan.
Audiojärjestelmän näyttö: Varoitusta ei
näytetä
Monitoiminäyttö: "Kohde havaittu.
Nopeutta rajoitetaan."
PKSB OFF -merkkivalo: Ei pala
Summeri: Ääntä ei kuulu
 Hybridijärjestelmän tehon rajoitus-
säätö on toiminnassa (tehoa alen-
netaan mahdollisimman paljon)
Järjestelmä on päätellyt, että tarvitaan
tavanomaista voimakkaampaa jarrutusta.
Audiojärjestelmän näyttö: "JARRUTA!"
Monitoiminäyttö: "JARRUTA!"
PKSB OFF -merkkivalo: Ei pala
Summeri: Lyhyt piippaus
Jarrujen ohjaus on toiminnassa
Järjestelmä on päätellyt, että tarvitaan
hätäjarrutusta.
Audiojärjestelmän näyttö: "JARRUTA!"
Monitoiminäyttö: "JARRUTA!"
PKSB OFF -merkkivalo: Ei pala
Summeri: Lyhyt piippaus
Pysäköimistä avustavan
jarrutoiminnon kytkeminen
päälle ja pois päältä
Hybridijärjestelmän
tehonhallintaan ja jarrujen
hallintaan liittyvät näytöt ja
summerit
OM12P55FI.book Page 283 Monday, February 8, 2021 9:10 AM

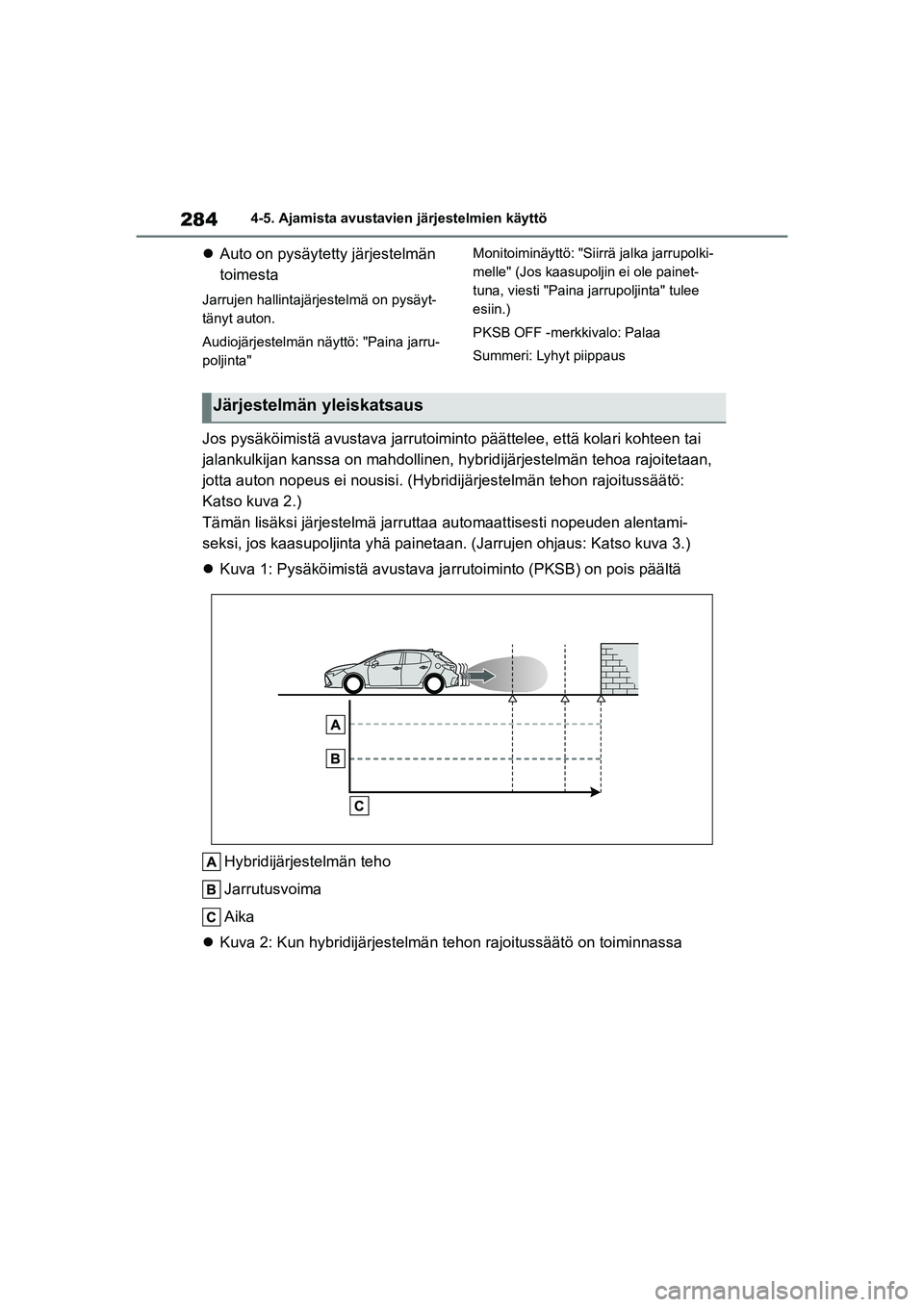

284
OM12P55FI4-5. Ajamista avustavie
n järjestelmien käyttö
Auto on pysäytetty järjestelmän
toimesta
Jarrujen hallintajärjestelmä on pysäyt-
tänyt auton.
Audiojärjestelmän näyttö: "Paina jarru-
poljinta" Monitoiminäyttö: "Siirrä jalka jarrupolki-
melle" (Jos kaasupoljin ei ole painet-
tuna, viesti "Paina jarrupoljinta" tulee
esiin.)
PKSB OFF -merkkivalo: Palaa
Summeri: Lyhyt piippaus
Jos pysäköimistä avustava
jarrutoiminto päättelee, että kolari kohteen tai
jalankulkijan kanssa on mahdollinen, hybridijärjestelmän t ehoa rajoitetaan,
jotta auton nopeus ei nousisi. (Hybri dijärjestelmän tehon rajoitussäätö:
Katso kuva 2.)
Tämän lisäksi järjestelmä jarruttaa automaattisesti nopeuden alentami-
seksi, jos kaasupoljinta yhä painetaan. (Jarrujen ohjaus: Katso kuva 3.)
 Kuva 1: Pysäköimistä avustava ja rrutoiminto (PKSB) on pois päältä
Hybridijärjestelmän teho
Jarrutusvoima
Aika
 Kuva 2: Kun hybridijärjestelmän tehon rajoitussäätö on toiminnassa
Järjestelmän yleiskatsaus
OM12P55FI.book Page 284 Monday, February 8, 2021 9:10 AM

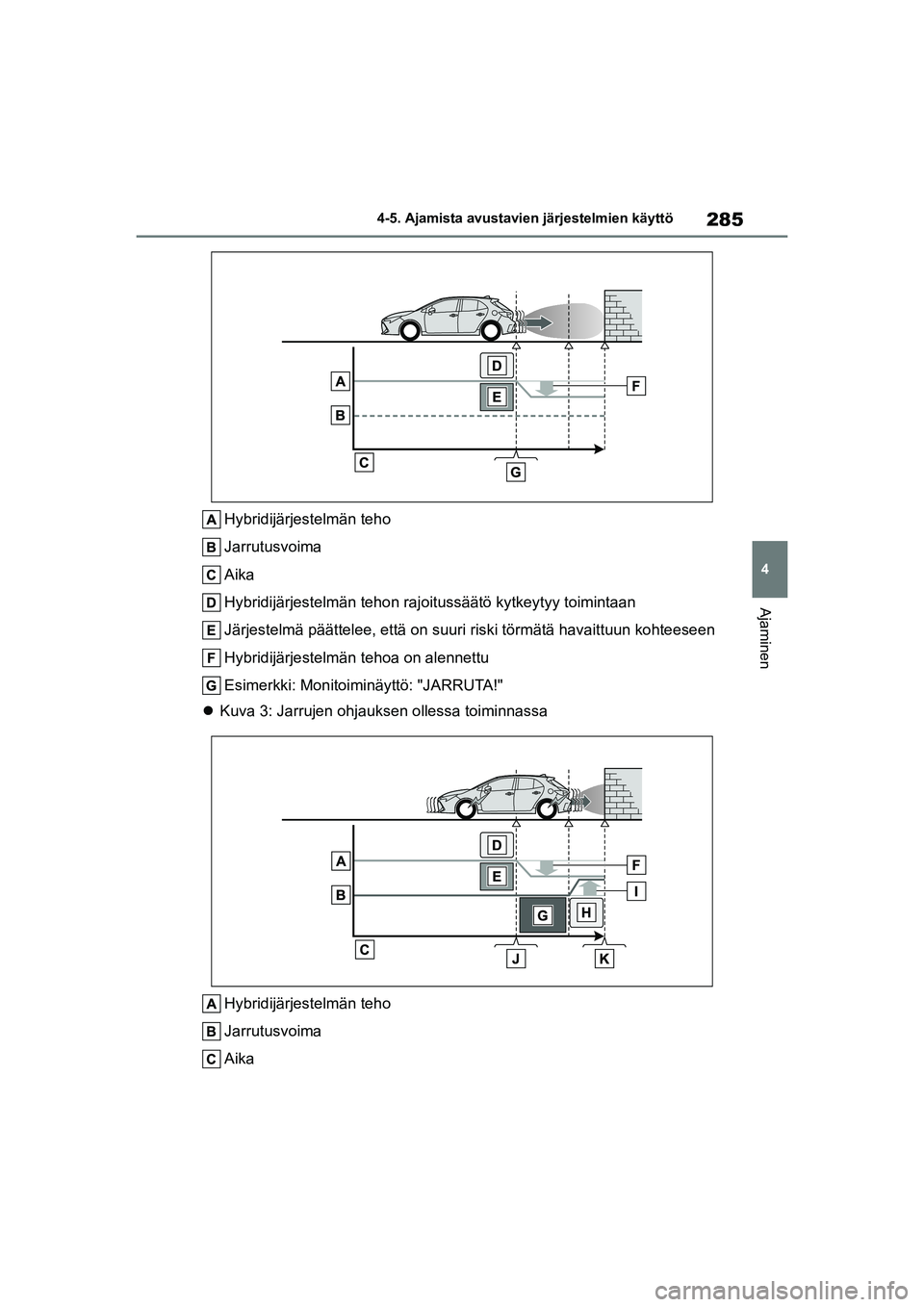

285
4
OM12P55FI 4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Hybridijärjestelmän teho
Jarrutusvoima
Aika
Hybridijärjestelmän tehon rajo
itussäätö kytkeytyy toimintaan
Järjestelmä päättelee, että on suuri riski törmätä havaittuun kohteeseen
Hybridijärjestelmän tehoa on alennettu
Esimerkki: Monitoiminäyttö: "JARRUTA!"
 Kuva 3: Jarrujen ohjauk sen ollessa toiminnassa
Hybridijärjestelmän teho
Jarrutusvoima
Aika
OM12P55FI.book Page 285 Monday, February 8, 2021 9:10 AM

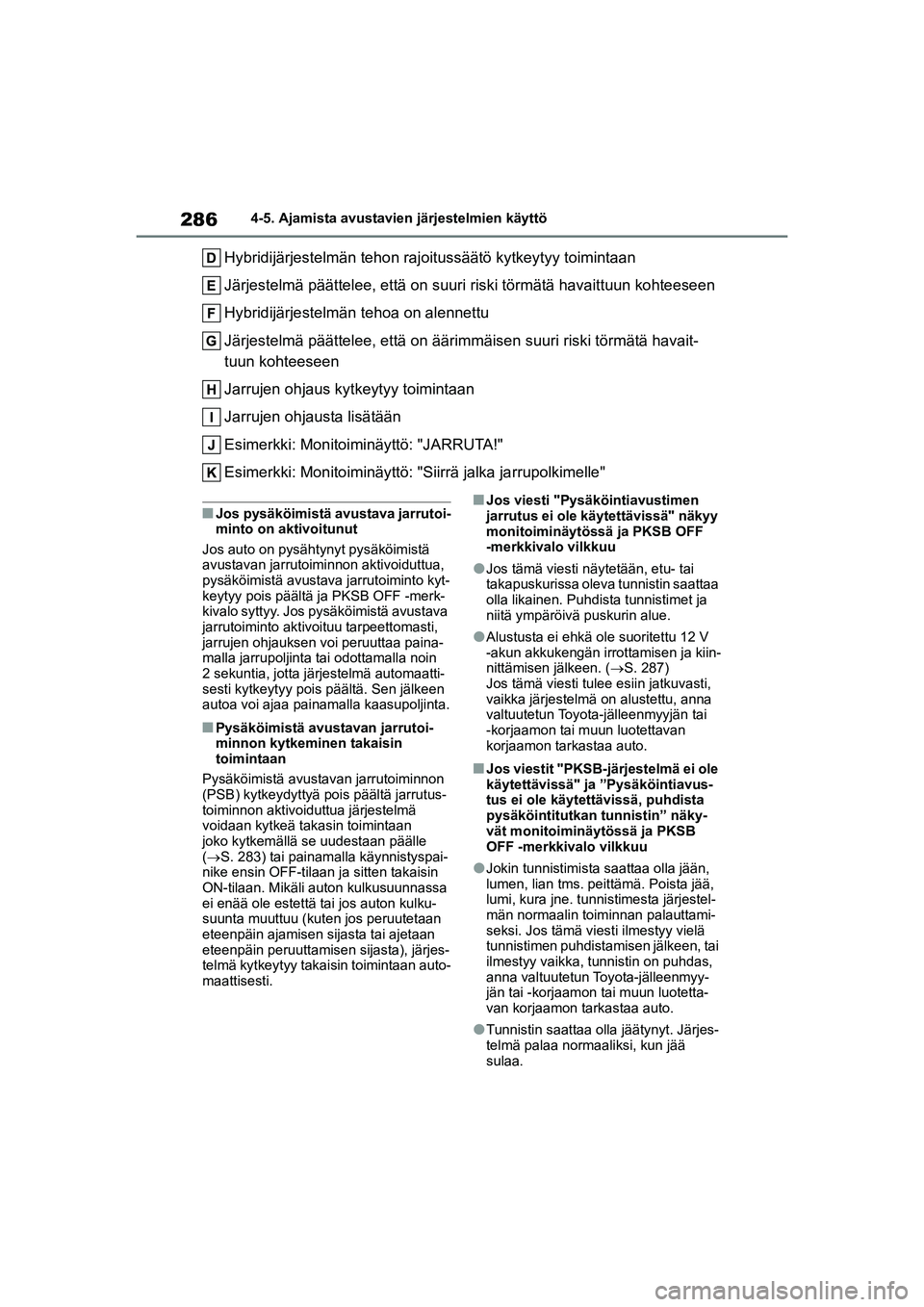

286
OM12P55FI4-5. Ajamista avustavie
n järjestelmien käyttö
Hybridijärjestelmän tehon rajo itussäätö kytkeytyy toimintaan
Järjestelmä päättelee, että on suuri riski törmätä havaittuun kohteeseen
Hybridijärjestelmän tehoa on alennettu
Järjestelmä päättelee, että on äärimmäisen suuri riski törmätä havait-
tuun kohteeseen
Jarrujen ohjaus kyt keytyy toimintaan
Jarrujen ohjausta lisätään
Esimerkki: Monitoiminäyttö: "JARRUTA!"
Esimerkki: Monitoiminäyttö: "Siirrä jalka ja rrupolkimelle"
nJos pysäköimistä avustava jarrutoi-
minto on aktivoitunut
Jos auto on pysäht ynyt pysäköimistä
avustavan jarrutoiminnon aktivoiduttua,
pysäköimistä avustava jarrutoiminto kyt-
keytyy pois päältä ja PKSB OFF -merk-
kivalo syttyy. Jos pysäköimistä avustava
jarrutoiminto aktivoit uu tarpeettomasti,
jarrujen ohjauksen voi peruuttaa paina-
malla jarrupoljinta tai odottamalla noin
2 sekuntia, jotta järjestelmä automaatti-
sesti kytkeytyy pois pä ältä. Sen jälkeen
autoa voi ajaa painamalla kaasupoljinta.
nPysäköimistä avustavan jarrutoi-
minnon kytkeminen takaisin
toimintaan
Pysäköimistä avustavan jarrutoiminnon
(PSB) kytkeydyttyä pois päältä jarrutus-
toiminnon aktivoiduttua järjestelmä
voidaan kytkeä takasin toimintaan
joko kytkemällä se uudestaan päälle
(S. 283) tai painamalla käynnistyspai-
nike ensin OFF-tilaan ja sitten takaisin
ON-tilaan. Mikäli auton kulkusuunnassa
ei enää ole estettä tai jos auton kulku-
suunta muuttuu (kuten jos peruutetaan
eteenpäin ajamisen sijasta tai ajetaan
eteenpäin peruuttamisen sijasta), järjes-
telmä kytkeytyy takais in toimintaan auto-
maattisesti.
nJos viesti "Pysäköintiavustimen
jarrutus ei ole käytettävissä" näkyy
monitoiminäytössä ja PKSB OFF
-merkkivalo vilkkuu
lJos tämä viesti näytetään, etu- tai
takapuskurissa oleva tunnistin saattaa
olla likainen. Puhdista tunnistimet ja
niitä ympäröivä puskurin alue.
lAlustusta ei ehkä ole suoritettu 12 V
-akun akkukengän irrottamisen ja kiin-
nittämisen jälkeen. ( S. 287)
Jos tämä viesti tulee esiin jatkuvasti,
vaikka järjestelmä on alustettu, anna
valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tarkastaa auto.
nJos viestit "PKSB-jä rjestelmä ei ole
käytettävissä" ja ”Pysäköintiavus-
tus ei ole käytettävissä, puhdista
pysäköintitutkan tunnistin” näky-
vät monitoiminäytössä ja PKSB
OFF -merkkivalo vilkkuu
lJokin tunnistimista saattaa olla jään,
lumen, lian tms. peittämä. Poista jää,
lumi, kura jne. tunnistimesta järjestel-
män normaalin toiminnan palauttami-
seksi. Jos tämä viesti ilmestyy vielä
tunnistimen puhdistamisen jälkeen, tai
ilmestyy vaikka, tunnistin on puhdas,
anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun luotetta-
van korjaamon tarkastaa auto.
lTunnistin saattaa olla jäätynyt. Järjes-
telmä palaa normaaliksi, kun jää
sulaa.
OM12P55FI.book Page 286 Monday, February 8, 2021 9:10 AM

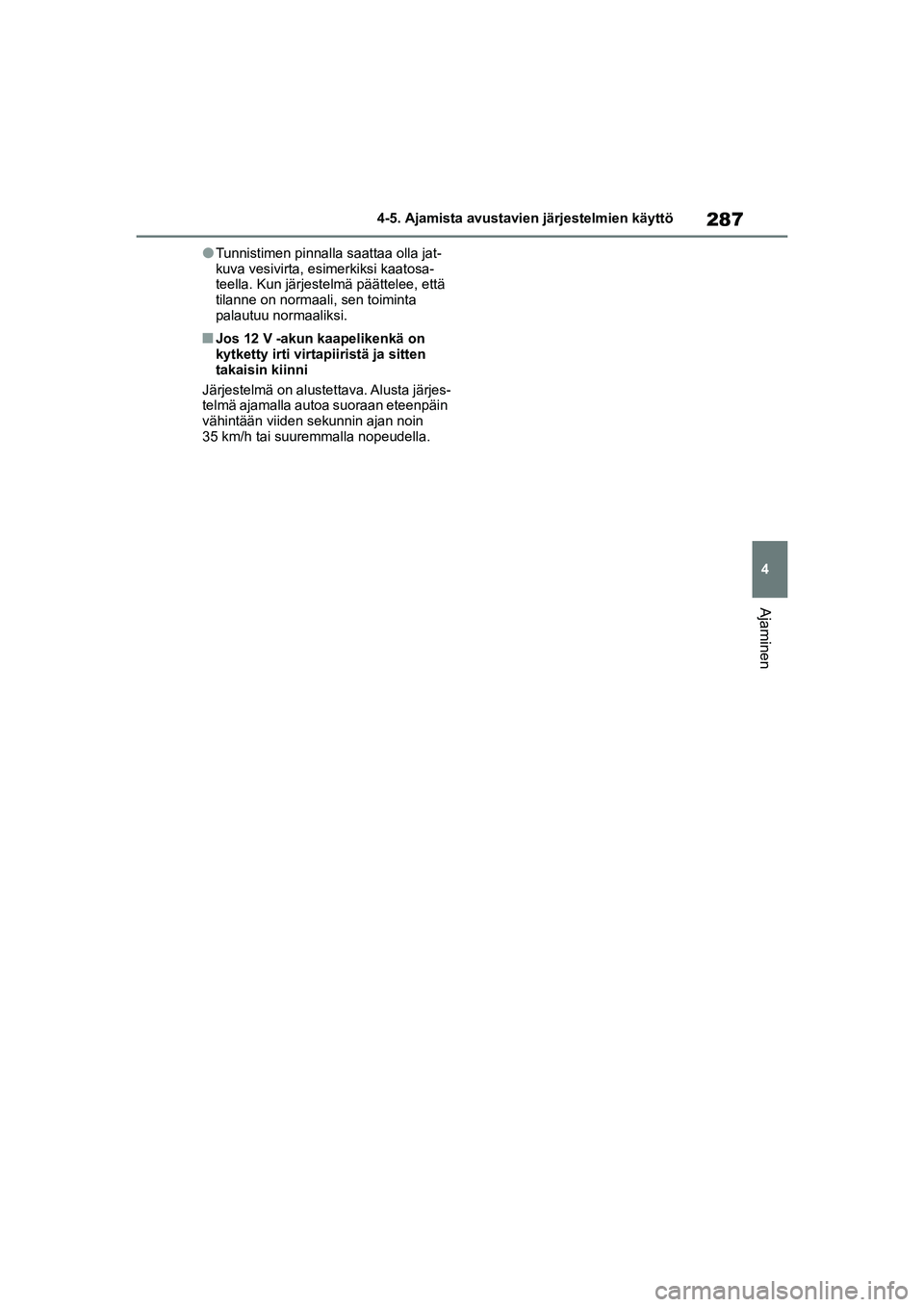

287
4
OM12P55FI 4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
lTunnistimen pinnalla saattaa olla jat-
kuva vesivirta, esimerkiksi kaatosa-
teella. Kun järjestelm
ä päättelee, että
tilanne on normaali, sen toiminta
palautuu normaaliksi.
nJos 12 V -akun kaapelikenkä on
kytketty irti virtapiiristä ja sitten
takaisin kiinni
Järjestelmä on alustettava. Alusta järjes-
telmä ajamalla autoa suoraan eteenpäin
vähintään viiden sekunnin ajan noin
35 km/h tai suuremmalla nopeudella.
OM12P55FI.book Page 287 Monday, February 8, 2021 9:10 AM

288
OM12P55FI4-5. Ajamista avustavie
n järjestelmien käyttö
*: Joissakin malleissa
Tämä järjestelmä toimii s euraavissa tilanteissa, jos kohde havaitaan auton
ajosuunnassa.
nAjettaessa alhaisilla nopeuksilla ja jarrupoljinta ei paineta tai sitä
painetaan myöhässä
Pysäköimistä avustava jarrutoiminto
(liikkumattomat kohteet)*
Jos tunnistimet havaitsevat auton kulkusuunnassa liikkumattoman
kohteen, kuten seinän, ja järjestelmä päättelee, että törmäyksen
vaara on olemassa siksi, että auto liikkuu yllättäen eteenpäin kaasu-
polkimen väärän käytön johdosta, auto liikkuu väärään suuntaan
väärän vaihdeasennon valinnan johdosta, tai pysäköitäessä tai ajet-
taessa alhaisella nopeudella, järjestelmä kytkeytyy toimintaan vähen-
tääkseen törmäyksen voimaa ja pienentääkseen syntyvät vahingot.
Esimerkkejä järjestelmän toiminnasta
OM12P55FI.book Page 288 Monday, February 8, 2021 9:10 AM
