TOYOTA COROLLA HATCHBACK 2021 Bruksanvisningar (in Swedish)

289
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
lBilens omgivning
• Vid körning på en smal väg
• Vild körning på en grusväg eller i ett område med högt gräs
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning,
vägbom och parkeringsplatser)
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en
tunnel eller på en bro av järn
• Vid fickparkering
• Där det finns hjulspår eller hål i vägens yta
• Vid körning på metallunderlag (galler), som t.ex. används för diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor mängd vatten, t.ex. vid körning på en
översvämmad väg
lVäder
• Om en sensor är täck av is, snö, smuts etc. (när det tas bort återgår
systemet till det normala)
• Om kraftigt regn eller vatten kastas mot sensorn
• Vid körning i osta digt väder, t.ex.
dimma, snö eller sandstorm
• När det blåser hårda vindar
lAndra källor för ultrasoniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, truckars luftbromsar,
avståndssonarer i andra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn är installerad nära
en sensor
lFörändringar i bilens lutning
• Bilen lutar starkt
• Om bilens front höjs och sänks på
grund av lasten i bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om en sensor har lackerats eller täckts av en dekal, etc.
nSituationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fung erar på rätt sätt
I vissa situationer, som följande, fungerar
den här funktionen inte alltid på rätt sätt.
lVäder
• Om en sensor eller ytan runt sensorn är mycket het eller kall
• När det blåser hårda vindar
• Om en sensor är täckt av is, snö, smuts etc. (när de t tas bort återgår
systemet till det normala)
OM12P55SE.book Page 289 Thursday, November 12, 2020 5:14 PM

290
OM12L35SE4-5. Använda körstödssystemen
• Om kraftigt regn eller vatten kastas mot sensorn
• Vid körning i osta digt väder, t.ex.
dimma, snö eller sandstorm
• Om sensorn har fryst (När sensorn tinar återgår systemet till normal funktion)
lBilens omgivning
• Om ett föremål som inte kan detekt-
eras är mellan bilen och ett detekterat
föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Bilen närmar sig en hög eller böjd kantsten.
• På en mycket gropig väg, i en backe,
på grus eller på gräs.
• Om föremål kommer för nära sensorn.
lAndra källor för ultrasoniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, truckars luftbromsar,
avståndssonarer i andra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är
självlysande), di mljus, skärmskydd
eller trådlös antenn är installerad nära
en sensor
lFörändringar i bilens lutning
• Bilen lutar starkt
• Om bilens front höjs och sänks på
grund av lasten i bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om utrustning som kan skymma en sensor monteras, t.ex. stötfångar-
skydd (extra list etc.) cykelhållare eller
snöplog
• Om hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
• Om en sensor har lackerats eller täckts av en dekal, etc.
OM12P55SE.book Page 290 Thursday, November 12, 2020 5:14 PM

291
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
*: i förekommande fall
Den här funktionen aktiveras i situat
ioner, som följande, om ett fordon
detekteras i bilens färdriktning.
nEtt fordon närmar sig medan bilen backas och bromspedalen är
inte nedtrampad, eller trampas ned sent
 sid. 263
Intelligent autobroms (korsande trafik bakom bilen)*
Om en bakre radarsensor detekterar ett fordon som närmar sig från
höger eller vänster bakom bilen och systemet bedömer att sannolik-
heten för en kollision är hög utför den här funktionen bromsreglering
för att minska sannolikheten av en sammanstötning med fordonet
som närmar sig.
Exempel på systemets funktion
SensortyperVARNING
nSäkerställa att den intelligenta
autobromsen (korsande trafik
bakom bilen) kan fungera korrekt
Observera dessa sä kerhetsåtgärder
beträffande bakre sidoradarsenso-
rerna ( sid. 263). Annars kommer en
sensor eventuellt inte att fungera på
rätt sätt, vilket kan orsaka en olycka.
lSensorerna får inte anpassas, tas
isär eller lackeras.
OM12P55SE.book Page 291 Thursday, November 12, 2020 5:14 PM

292
OM12L35SE4-5. Använda körstödssystemen
nDen intelligenta
autobromsen (kor-
sande trafik bakom bilen) aktiveras
i följande fall:
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
( sid. 91, 92) och samtliga förutsätt-
ningar är uppfyllda:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Fordon som närmar sig från höger eller vänster bakom bilen med en kör-
hastighet av under cirka 8 km/tim
• Växelspaken är i R.
• Den intelligenta autobromsen bedö-
mer att inbromsning som är hårdare
än normalt är nödvändig för att und-
vika kollision med ett fordon som när-
mar sig.
lBromsreglering
• Begränsning av hybridsystemets utef- fekt börjar regleras.
• Den intelligenta autobromsen bedö- mer att nödbromsning är nödvändig
för att undvika kollision med ett fordon
som närmar sig.
nDen intelligenta autobromsen (kor-
sande trafik bakom bilen) inaktive-
ras i följande fall:
Funktionen inaktiveras om någon av föl-
jande förutsättningar uppfylls:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är inak-
tiverad.
• Kollisionen kan undvikas med normal inbromsning.
• Inget fordon närmar sig längre från höger eller vänster bakom bilen.
lBromsreglering
• Den intelligenta autobromsen är inak- tiverad.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att
bilens stoppas av bromsreglering.
• Inget fordon närmar sig längre från höger eller vänster bakom bilen.
nDetekteringsområde för den intelli-
genta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den intelli-
genta autobromsen (korsande trafik
bakom bilen) skiljer sig från detekte-
ringsområdet för RCTA-funktionen
( sid. 276). Även om RCTA-funktionen
detekterar ett fordon och avger en var-
ning aktiveras inte alltid den intelligenta
autobromsen (kors ande trafik bakom
bilen).
nFörhållanden när den intelligenta
autobromsen (korsande trafik bakom
bilen) inte detekterar ett fordon
Den intelligenta autobromsen (kor-
sande trafik bakom bilen) är inte avsedd
att detektera följande fordonstyper
och/eller föremål:
VARNING
lByt bara ut en bakre sidoradarsen-
sor mot en originaldel.
lSkada inte de bakre sidoradarsen-
sorerna och håll alltid radarsenso-
rerna och den omgivande ytan på
stötfångaren rena.
lOm ytan kring en bakre sidoradar-
sensor utsätts för en stöt kommer
systemet eventuellt inte att aktive-
ras på rätt sätt på grund av funk-
tionsstörning i sensorn.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
OM12P55SE.book Page 292 Thursday, November 12, 2020 5:14 PM

293
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
lFordon som närmar sig rakt bakifrån
lFordon som backar in i en parkerings-
plats bredvid din bil
lFordon som sensorerna inte kan
känna av på grund av hinder
lFordon som plötsligt accelererar eller
bromsar in nära din bil
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål
lSmå motorcyklar, cyklar, fotgängare,
etc.
lFordon som kör bort från din bil
lFordon som närmar sig från parke-
ringsplatser bredvid din bil
lFöremål som är extremt nära en
radarsensor
lFordon som närmar sig från höger
eller vänster bakom bilen med en kör-
hastighet av under cirka 8 km/tim
lFordon som närmar sig från höger
eller vänster bakom bilen med en kör-
hastighet av över cirka 24 km/tim
nPKSB, summerton
Om den intelligenta autobromsen akti-
veras och bromsreglering utförs hörs en
summerton för att uppmärksamma
föraren.
nSituationer när systemet eventuellt
aktiveras även om ingen kollision
är möjlig
I vissa situationer, som följande, kan
den intelligenta autobromsen (korsande
trafik bakom bilen) eventuellt aktiveras
även om ingen kollision är möjlig.
lOm en parkeringsplats vetter mot en
gata och fordon färdas på gatan
lOm ett detekterat fordon svänger när
det närmar sig din bil
lOm ett fordon passerar vid sidan av
din bil
lOm avståndet är kort mellan din bil
och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
lOm det finns roterande föremål nära
din bil, t.ex. fläkten till en luftkonditio-
neringsenhet
OM12P55SE.book Page 293 Thursday, November 12, 2020 5:14 PM

294
OM12L35SE4-5. Använda körstödssystemen
lOm vatten stänks e
ller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler
nSituationer när den intelligenta
autobromsen (korsande trafik
bakom bilen) eventuellt inte funge-
rar på rätt sätt
I vissa situationer, som följande, detek-
terar radarsensorerna inte alltid föremål
och funktionen kommer eventuellt inte
att fungera på rätt sätt
lFasta föremål
lOm en sensor eller ytan runt sensorn
är mycket het eller kall
lOm bakre stötfångaren är täckt med
is, snö, smuts etc.
lOm det regnar kraftigt eller vatten
kastas upp på bilen
lBilen lutar starkt
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
lOm hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
lOm bilens front höjs och sänks på
grund av lasten i bilen.
lOm en elektrisk komponent, t.ex. bak-
grundsbelyst regi streringsskylt (sär-
skilt om den är självlysande), dimljus,
skärmskydd eller trådlös antenn är
installerad nära en radarsensor
lOm riktningen för en radarsensor har
ändrats
lOm flera fordon närmar sig med
endast ett kort utrymme mellan dem
lOm ett fordon snabbt närmar sig baki-
från
lSituationer när radarsensorn inte alltid
detekterar ett fordon
• Om ett fordon närmar sig från höger eller vänster bakom bilen medan du
svänger under backning • Om du svänger under backning
• Om bilen backas ut från parkerings-
plats i svag vinkel
• Om bilen backas uppför en backe med skarp förändring i stigning
OM12P55SE.book Page 294 Thursday, November 12, 2020 5:14 PM

295
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
• Om ett fordon svänger in i detekte-
ringsområdet
*: i förekommande fall

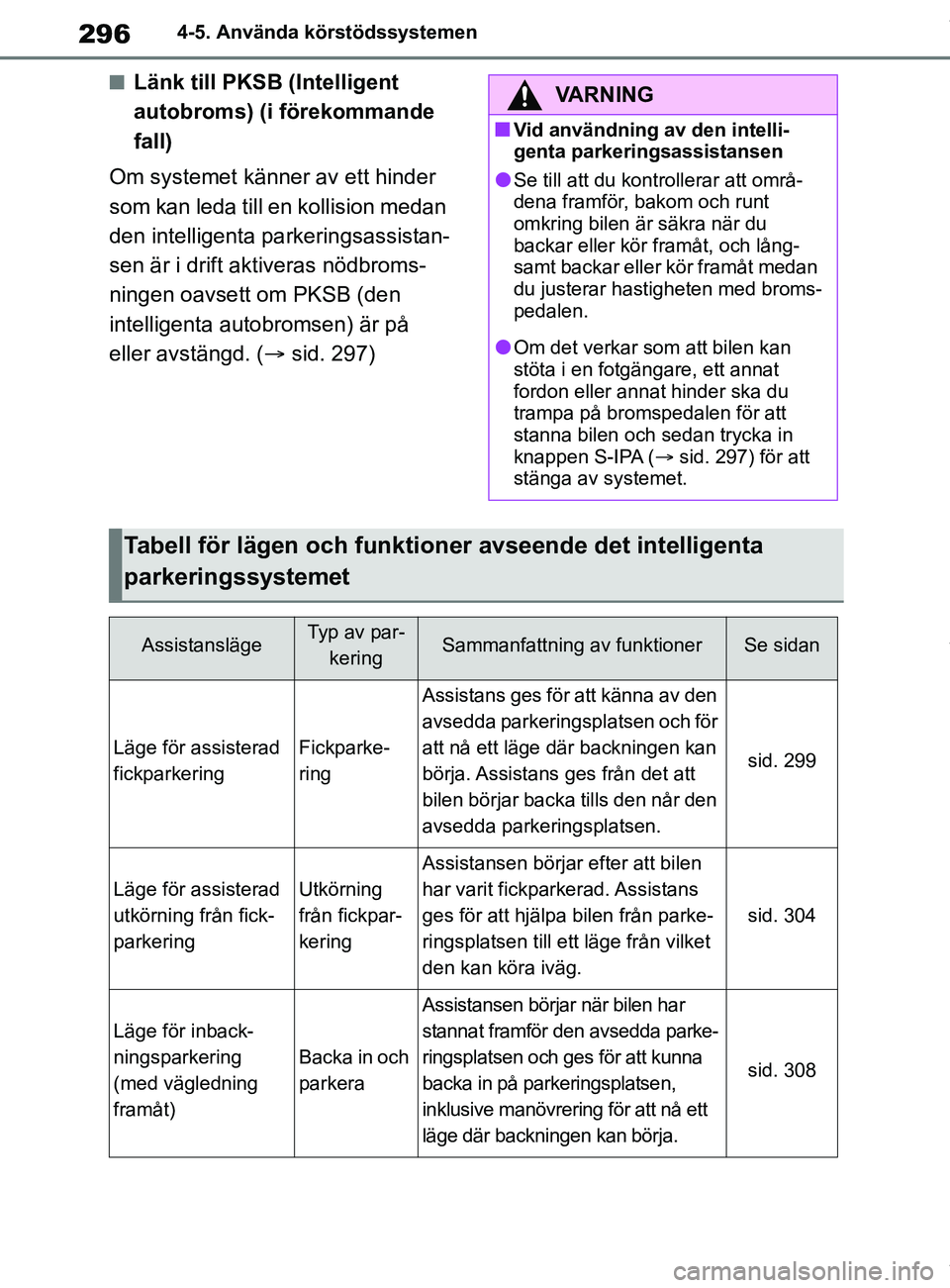

nSammanfattning av funktioner
Den intelligenta parkeringsassis-
tansen sköter ratten automatiskt för
att assistera vid backning in i ett
utrymme nära en parkeringsplats,
och när du kör ut från en fickparke-
ring. (Hantering av växelspak och
justering av hastigheten vid körning
framåt eller backning sker normalt
inte automatiskt.)
 Det intelligenta parkeringssyste-
met parkerar inte bilen automa-
tiskt. Det är ett system som
assisterar när du kör ut från en
vinkelrät parkering eller fickpar-
kering.
 Det intelligenta parkeringssyste-
met assisterar vid rattvridningen
för att styra in bilen mot den
valda parkeringsplatsen. Den
valda parkeringsplatsen kan inte
alltid nås beroende på väg- och
körförhållanden vid tidpunkten
för parkeringen, samt avståndet
till den valda parkeringsplatsen.
S-IPA (Intelligent
parkeringsassistans)*
Intelligent
parkeringsassistans
OM12P55SE.book Page 295 Thursday, November 12, 2020 5:14 PM

296
OM12L35SE4-5. Använda körstödssystemen
nLänk till PKSB (Intelligent
autobroms) (i förekommande
fall)
Om systemet känner av ett hinder
som kan leda till en kollision medan
den intelligenta parkeringsassistan-
sen är i drift aktiveras nödbroms-
ningen oavsett om PKSB (den
intelligenta autobromsen) är på
eller avstängd. ( sid. 297)VARNING
nVid användning av den intelli-
genta parkeringsassistansen
lSe till att du kontrollerar att områ-
dena framför, bakom och runt
omkring bilen är säkra när du
backar eller kör framåt, och lång-
samt backar eller kör framåt medan
du justerar hastigheten med broms-
pedalen.
lOm det verkar som att bilen kan
stöta i en fotgängare, ett annat
fordon eller annat hinder ska du
trampa på bromspedalen för att
stanna bilen och sedan trycka in
knappen S-IPA ( sid. 297) för att
stänga av systemet.
Tabell för lägen och funktioner avseende det intelligenta
parkeringssystemet
AssistanslägeTyp av par-
keringSammanfattning av funktionerSe sidan
Läge för assisterad
fickparkeringFickparke-
ring
Assistans ges för att känna av den
avsedda parkeringsplatsen och för
att nå ett läge där backningen kan
börja. Assistans ges från det att
bilen börjar backa tills den når den
avsedda parkeringsplatsen.
sid. 299
Läge för assisterad
utkörning från fick-
parkeringUtkörning
från fickpar-
kering
Assistansen börjar efter att bilen
har varit fickparkerad. Assistans
ges för att hjälpa bilen från parke-
ringsplatsen till ett läge från vilket
den kan köra iväg.
sid. 304
Läge för inback-
ningsparkering
(med vägledning
framåt)
Backa in och
parkera
Assistansen börjar när bilen har
stannat framför den avsedda parke-
ringsplatsen och ges för att kunna
backa in på parkeringsplatsen,
inklusive manövrering för att nå ett
läge där backningen kan börja.
sid. 308
OM12P55SE.book Page 296 Thursday, November 12, 2020 5:14 PM

297
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
nPKSB (intelligent autobroms)
medan den intelligenta parkerings-
assistansen är aktiverad
Om systemet känner av ett hinder som
kan leda till en kollision medan det intel-
ligenta parkeringssystemet är i drift akti-
veras begränsningen av
hybridsystemets uteffekt samt broms-
kontrollen i PKSB (intelligent
autobroms) oavsett om PKSV (intelli-
gent autobroms) är på eller avstängd.
( sid. 280)
lNär PKSB (intelligent autobroms) har
aktiverats, avbryts tillfälligt det intelli-
genta parkeringssystemet och driften
av PKSB (intelligent autobroms) visas
på informationsdisplayen.
(sid. 280)
lOm det intellig enta parkeringssyste-
met stoppas 3 gånger av PKSB
(intelligent autobroms) stängs det
intelligenta parkeri ngssystemet av.
lNär det intelligenta parkeringssyste-
met blir tillgängligt efter att PKSB
(intelligent autobroms) har använts
visas ett meddelande på informations-
displayen som uppmanar dig att
växla. Det intellig enta parkeringssys-
temet kan återaktiveras genom
växling enligt uppmaningen på infor-
mationsdisplayen och en ny tryckning
på knappen S-IPA ( sid. 297).
nVäxling medan den intelligenta par-
keringsassistansen är aktiverad
Om systemet fastställer att föraren
avser att köra framåt eller backa fortsät-
ter assistansen även om föraren väx-
lade före systemet s uppmaning att
växla. Eftersom förarens åtgärd skiljer
sig från systemets vägledning kan anta-
let vändningar öka.
nVäxla funktioner med
S-IPA-knappen
Tryck på knappen.
Du har möjlighet att växla funktio-
ner och stänga av eller starta om
assistanslägen.
När startknappen är i tändningsläge
och bilens hastighet är högst cirka
30 km/tim växlar funktionen varje
gång S-IPA-knappen trycks in enligt
följande.
Den valda funktionen indikeras på
informationsdisplayens yta för vis-
ning av funktion ( sid. 298).
För varje gång S-IPA-knappen
trycks in medan växelspaken inte
är i P ändras läget enligt följande:
Läge för assisterad fickparkering
 Läge för inbackningsparke-
ring
*  Av
För varje gång S-IPA-knappen
trycks in medan växelspaken är i
P ändras läget enligt följande:
Läge för assisterad utkörning
från fickparkering  Av
Assistansläge för att växla
funktioner
OM12P55SE.book Page 297 Thursday, November 12, 2020 5:14 PM

298
OM12L35SE4-5. Använda körstödssystemen
*: Det går att växla till läget för assiste-
rad inbackningsparkering när förut-
sättningarna har uppfyllts
( sid. 303). Om förutsättningarna
inte har uppfyllts vä xlar systemet till
avstängt läge.
Manövreringsskärmen visas på
informationsdisplayen.
Yta för visning av funktion
Visar driftstatus för den intelligenta par-
keringsassistansen.
Stanna bilen
När den tänds, trampa på bromsen och
stanna bilen omedelbart.
Indikator för assistansnivå
Visar en mätare som indikerar förloppet
till läget där bilen stannar/läget där
assistansen slutar.
S-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller sät-
tas på med S-IPA-knappen.
Visning av Toyotas parkerings-
sensor/dörrläge
(öppna/stängda)
 sid. 267
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som exempel
visar bilden den display som indikerar
att bromspedalen måste trampas ned
för att körhastigheten ska kunna kont-
rolleras och för att bekräfta att omgiv-
ningen är säker.
nS-IPA-indikator i mätaren
( sid. 92)
Den här indikatorn tänds när den auto-
matiska rattvridningsfunktionen utförs av
det intelligent a parkeringssystemet. När
kontrollen avslutas blinkar indikatorn en
kort stund och slocknar sedan.
nToyotas parkeringssensor, snabb-
meddelande
Om PKSB (intelligent autobroms) kän-
ner av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassis-
tans automatiskt på vägledningsskär-
men ( sid. 267), oavsett om PKSB
(intelligent autobroms) är påslagen eller
avstängd. ( sid. 267)
Assisterat läge stängs av eller stop-
pas i följande fall.
Assistans stängs av när
 Systemets funktion för tempera-
turskydd är aktivt
 En funktionsstörning föreligger i
systemet
 Systemet bedömer att miljön inte
är lämplig för fortsatt parkerings-
assistans
Manövreringsskärm
Stänga av eller stoppa
assisterat läge
OM12P55SE.book Page 298 Thursday, November 12, 2020 5:14 PM
