1001-4. Antidiefstalsysteem
COROLLA_TMUK_EE
●Iemand in de auto opent een portier, de
achterklep of de motorkap of ontgrendelt
de auto.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( →Blz. 700)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 100 Tuesday, August 25, 2020 1:58 PM

2
101
2
Voertuigstatusinformatie en controlelampjes
COROLLA_TMUK_EE
Voertuigstatusinformatieen controlelampjes
.2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .............. 102
Meters en tellers (4,2 inch display) ................. 107
Meters en tellers (7 inch display) .................... 111
Multi-informatiedisplay ........... 117
Head-up display..................... 124
Informatie over brandstofverbruik ................ 128
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 101 Tuesday, August 25, 2020 1:58 PM

1022-1. Instrumentenpaneel
COROLLA_TMUK_EE
2-1.Instrumentenpaneel

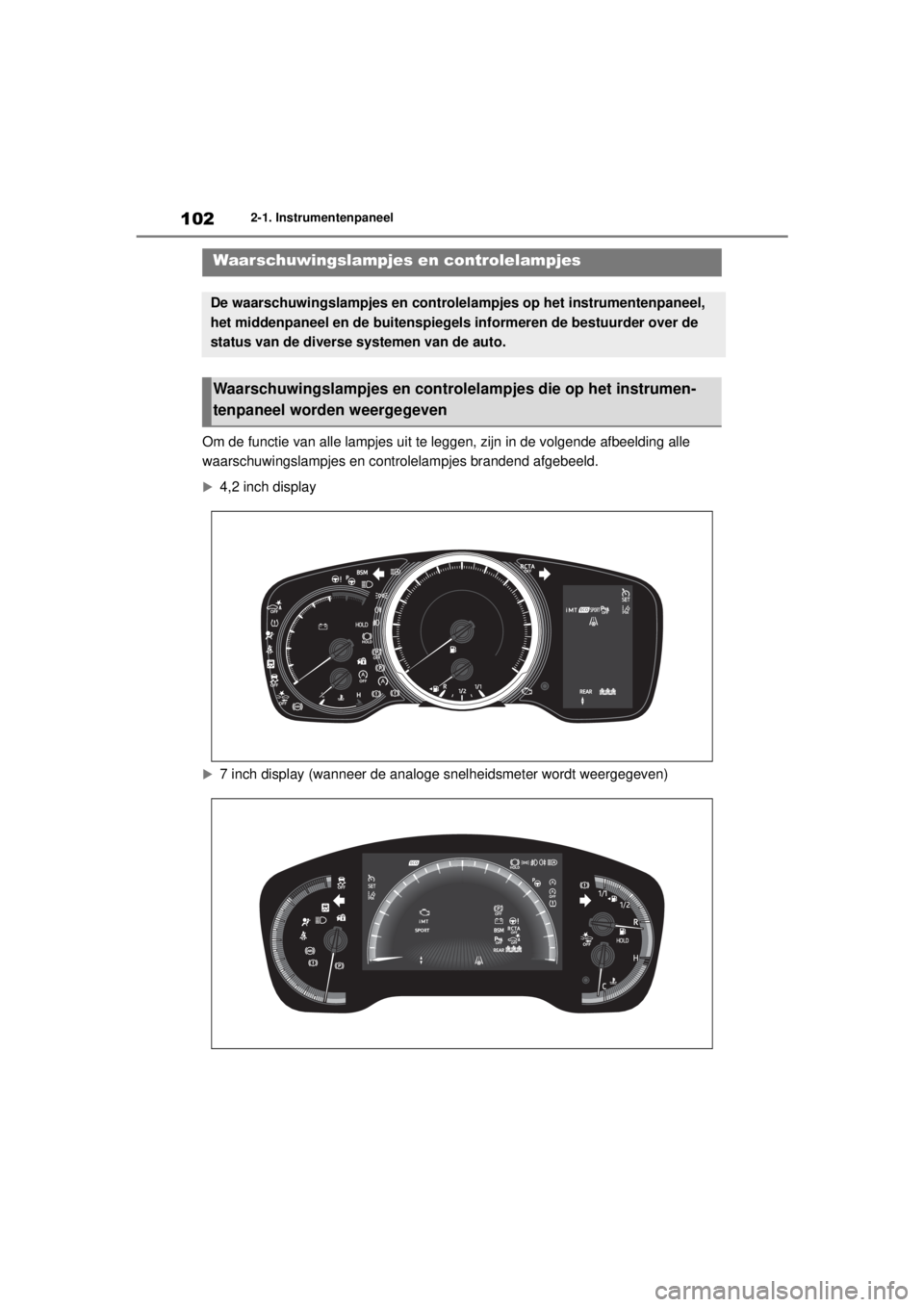

Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
4,2 inch display
7 inch display (wanneer de analoge snelheidsmeter wordt weergegeven)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het instrumen-
tenpaneel worden weergegeven
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 102 Tuesday, August 25, 2020 1:58 PM

103
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA_TMUK_EE 
7 inch display (wanneer de digitale snelheidsmeter wordt weergegeven)
7 inch display (wanneer de digitaal+ sn
elheidsmeter wordt weergegeven) (indien
aanwezig)
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood) Waarschuwingslampje
remsysteem*1 (
→ Blz. 653)
(Geel) Waarschuwingslampje
remsysteem
*1 (
→ Blz. 653)
Waarschuwingslampje
hoge koelvloeistoftemperatuur*2
( → Blz. 653)
Laadstroomcontrolelampje
*1
( → Blz. 654)
Waarschuwingslampje
lage oliedruk
*2 ( → Blz. 654)
Motorcontrolelampje
*1
( → Blz. 654)
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 103 Tuesday, August 25, 2020 1:58 PM

1042-1. Instrumentenpaneel
COROLLA_TMUK_EE
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
Waarschuwingslampje SRS
*1
( → Blz. 654)
Waarschuwingslampje ABS
*1
( → Blz. 655)
Waarschuwingslampje
Brake Override-systeem/waar-
schuwingslampje wegrijrege-
ling
*2 ( → Blz. 655)
(Rood) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1
( → Blz. 655)
(Geel) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
( → Blz. 655)
Waarschuwingslampje laag
brandstofniveau ( →Blz. 656)
Controlelampje bestuurders- en
voorpassagiersgordel
( → Blz. 656)
Controlelampjes
achterpassagiersgordels
(→ Blz. 656)
Waarschuwingslampje
lage bandenspanning
*1
(indien aanwezig) ( →Blz. 657)
(Oranje) Controlelampje LTA
(indien aanwezig) (
→Blz. 657)
Controlelampje LDA
(indien aanwezig) ( →Blz. 657)
(Knippert) Controlelampje uitgeschakeld
Stop & Start-systeem
*1
(indien aanwezig) ( →Blz. 657)
(Knippert) Controlelampje Toyota
Parking Assist-sensor OFF
*1
(indien aanwezig) ( →Blz. 658)
(Knippert) Controlelampje RCTA OFF
*1
(indien aanwezig) ( →Blz. 659)
(Knippert) Controlelampje PKSB OFF
*1
(indien aanwezig) ( →Blz. 658)
(Knippert of
brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( →Blz. 659)
Controlelampje
Traction Control
*1 ( → Blz. 659)
(Knippert) Waarschuwingslampje
parkeerrem (
→Blz. 659)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 660)
(Oranje) Controlelampje iMT
*1
(indien aanwezig) ( →Blz. 660)
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 104 Tuesday, August 25, 2020 1:58 PM

105
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA_TMUK_EE
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (
→Blz. 320)
Controlelampje achterlicht
( → Blz. 326)
Controlelampje grootlicht
( → Blz. 327)
Controlelampje Adaptive High
Beam-systeem
(indien aanwezig) ( →Blz. 332)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig) ( →Blz. 329)
Controlelampje mistlampen voor
(indien aanwezig) ( →Blz. 335)
Controlelampje mistachterlicht
( → Blz. 335)
Waarschuwingslampje PCS
*1, 2
(indien aanwezig) ( →Blz. 356)
Controlelampje cruise control
(indien aanwezig) ( →Blz. 378,
389, 399)
Controlelampje Dynamic Radar
Cruise Control (indien aanwezig)
( → Blz. 378, 389)
Controlelampje cruise control
SET (indien aanwezig)
( → Blz. 378, 389, 399)
*3
Controlelampje LTA
(indien aanwezig) ( →Blz. 366)
Controlelampje LDA
(indien aanwezig) ( →Blz. 375)
BSM-indicatoren in de buiten-
spiegels
*4, 5, 6 (indien aanwezig)
( → Blz. 417)
Controlelampje BSM
(indien aanwezig) ( →Blz. 417)
Controlelampje Toyota Parking
Assist-sensor OFF*1, 2
(indien aanwezig) ( →Blz. 434)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) ( →Blz. 441)
Controlelampje PKSB OFF
*1, 2
(indien aanwezig) ( →Blz. 447)
Controlelampje snelheids-
begrenzer (indien aanwezig)
( → Blz. 402)
Controlelampje S-IPA
*1
(indien aanwezig) ( →Blz. 465)
Controlelampje Stop & Start-
systeem
*1 (indien aanwezig)
( → Blz. 409)
Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 2
(indien aanwezig) ( →Blz. 409)
(Knippert) Controlelampje Traction
Control
*1 (
→ Blz. 493)
Controlelampje VSC OFF
*1, 2
( → Blz. 494)
Controlelampje Smart entry-
systeem met startknop
*7
(indien aanwezig) ( →Blz. 310)
Schakeladviesindicator
(indien aanwezig) ( →Blz. 120)
Waarschuwingslampje
parkeerrem ( →Blz. 321)
Controlelampje stand-bystand
Brake Hold-systeem
*1
( → Blz. 324)
Controlelampje Brake Hold-sys-
teem in werking
*1 ( → Blz. 324)
Controlelampje EPB OFF
*1, 2
(indien aanwezig) ( →Blz. 321)
ECO-controlelampje
*1
(indien aanwezig) ( →Blz. 120)
Controlelampje lage buitentem-
peratuur
*8 ( → Blz. 107, 111)
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 105 Tuesday, August 25, 2020 1:58 PM

1062-1. Instrumentenpaneel
COROLLA_TMUK_EE
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje gaat branden wanneer het
systeem wordt uitgeschakeld.
*3: Afhankelijk van de bedr ijfsconditie wijzi-
gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*4: Auto's zonder RCTA:
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat en
de BSM wordt geactiveerd via
van het multi-informatiedisplay.
• Wanneer de BSM wordt geactiveerd
via van het multi-informatiedis-
play terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan
de BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*5: Auto's met RCTA:
Als het contact AAN is gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of
nadat er enkele seconden verstreken zijn. Er
kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie- gels.
*7: Dit lampje brandt op het multi-informatie-display.
*8: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*9: Dit lampje brandt in het centrale paneel.
Controlelampje antidiefstal-
systeem (
→Blz. 81, 99)
Controlelampje
PASSENGER AIR BAG
*1,
9
( → Blz. 45)
Controlelampje ECO-rijmodus
( → Blz. 491)
Controlelampje SPORT-modus
( → Blz. 491)
(Groen) Controlelampje iMT
(indien aanwezig) (
→Blz. 318)
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 106 Tuesday, August 25, 2020 1:58 PM

107
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA_TMUK_EE

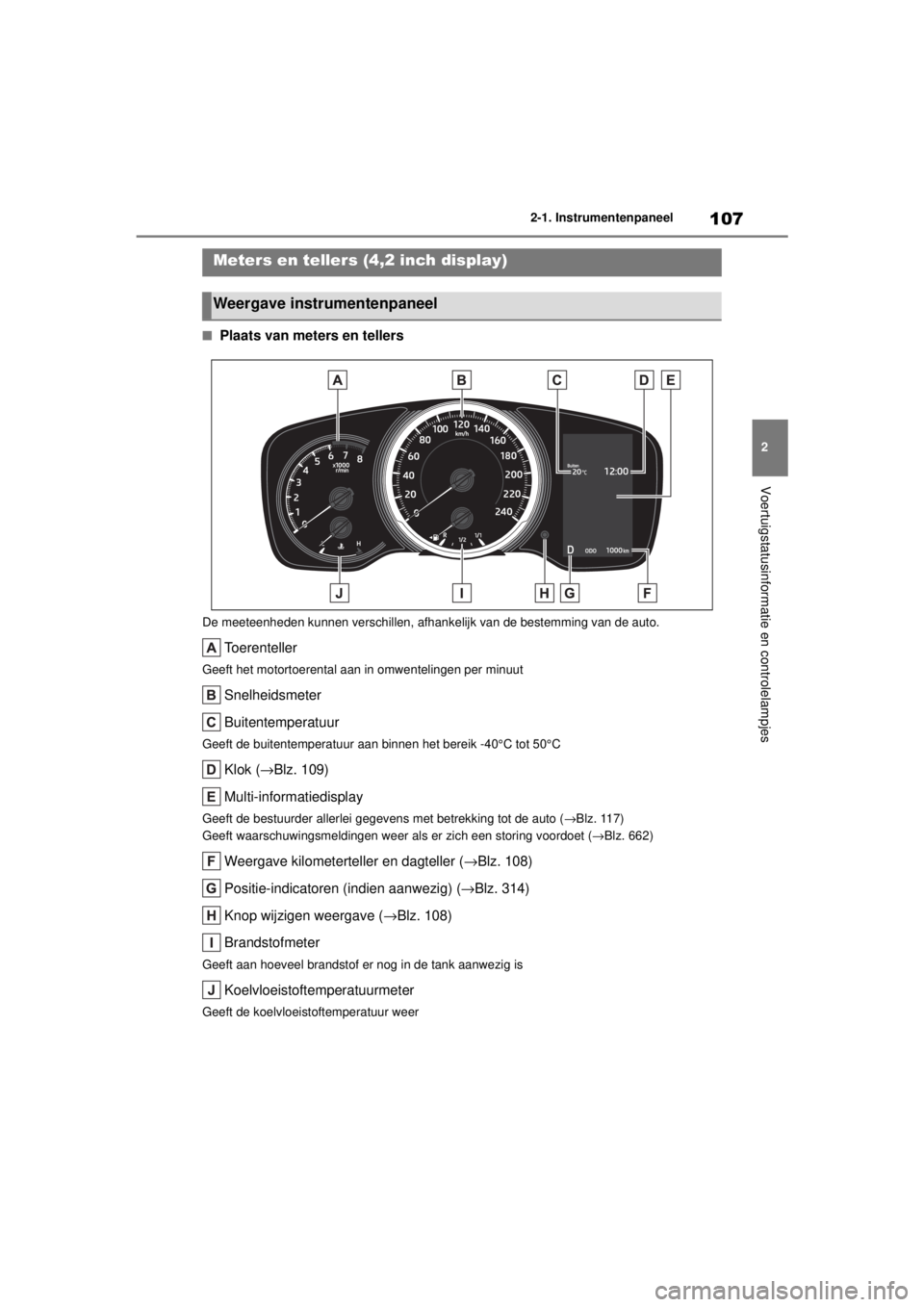

■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhank
elijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Klok (→Blz. 109)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 117)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 662)
Weergave kilometerteller en dagteller ( →Blz. 108)
Positie-indicatoren (indien aanwezig) ( →Blz. 314)
Knop wijzigen weergave ( →Blz. 108)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (4,2 inch display)
Weergave instrumentenpaneel
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 107 Tuesday, August 25, 2020 1:58 PM

1082-1. Instrumentenpaneel
COROLLA_TMUK_EE
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■LCD-scherm
→ Blz. 118
■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
Dimmer dashboardverlichting
Geeft het display van de regelbare dash-
boardverlichting weer.
• De helderheid van de dashboardverlich-
ting kan apart worden ingesteld voor wel
en niet brandende achterlichten.
• Geef om de helderheid in te stellen het display voor de regeling van de dimmer
dashboardverlichting weer en houd de
knop voor het wijzigen van de weergave
ingedrukt.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waardoor
er snel en te sterk op de motor wordt afge-
remd en er een aanrijding kan ontstaan,
mogelijk met ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 702)
Weergave kilometerteller en
dagteller
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 108 Tuesday, August 25, 2020 1:58 PM

109
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA_TMUK_EE

Afstand tot de motorolie moet wor-
den ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten: →Blz. 607
■Stel de minuten in op “00”.
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■Wijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
3 Houd ingedrukt. 4
Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
■Klok afstellen
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
■Instellen om de klok automatisch
te laten instellen door het GPS
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit in te schakelen.
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 109 Tuesday, August 25, 2020 1:58 PM
