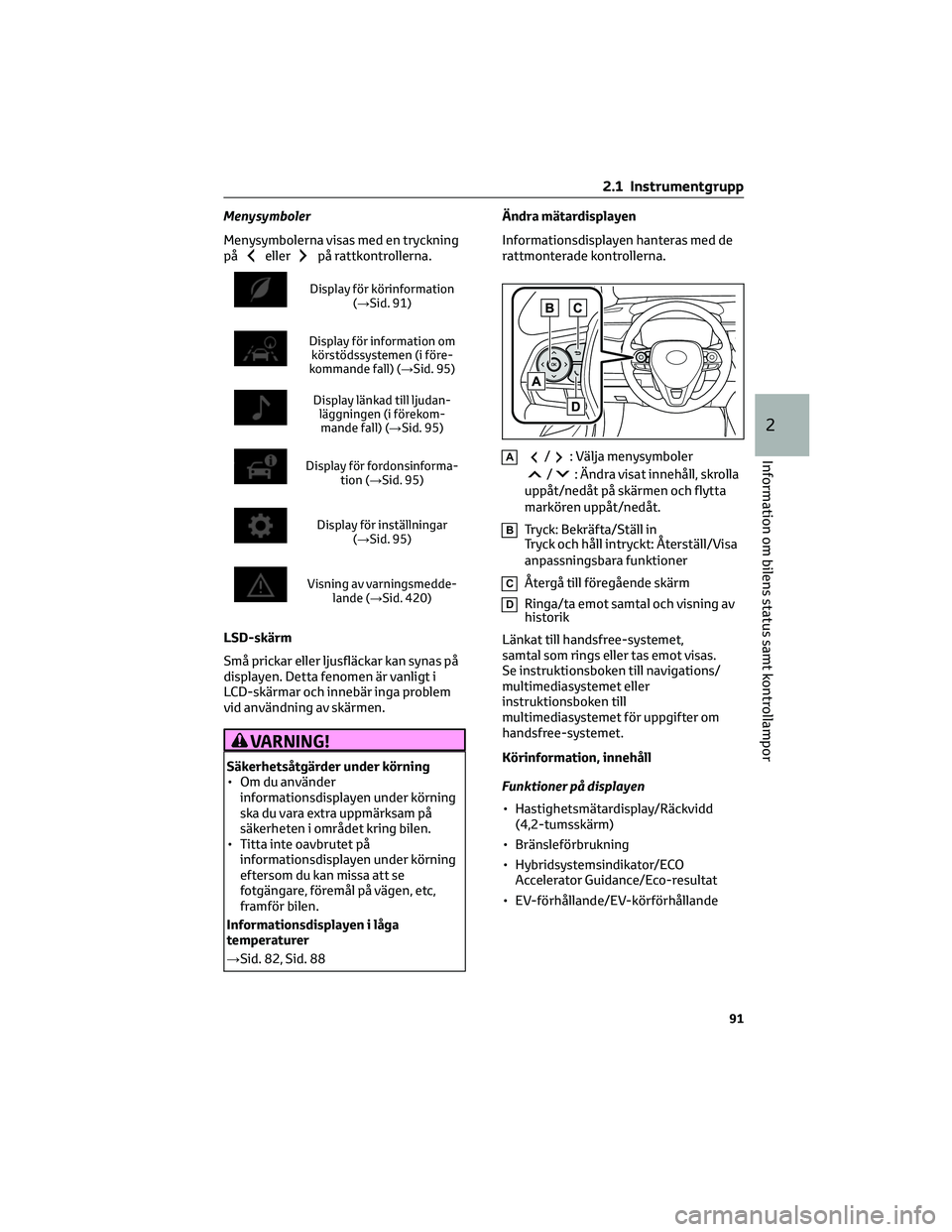

Menysymboler
Menysymbolerna visas med en tryckning
på
ellerpå rattkontrollerna.
Display för körinformation
(→Sid. 91)
Display för information om
körstödssystemen (i före-
kommande fall) (→Sid. 95)
Display länkad till ljudan-
läggningen (i förekom-
mande fall) (→Sid. 95)
Display för fordonsinforma-
tion (→Sid. 95)
Display för inställningar
(→Sid. 95)
Visning av varningsmedde-
lande (→Sid. 420)
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
VARNING!
Säkerhetsåtgärder under körning
• Om du använder
informationsdisplayen under körning
ska du vara extra uppmärksam på
säkerheten i området kring bilen.
• Titta inte oavbrutet på
informationsdisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
Informationsdisplayen i låga
temperaturer
→Sid. 82, Sid. 88Ändra mätardisplayen
Informationsdisplayen hanteras med de
rattmonterade kontrollerna.
A/: Välja menysymboler
/: Ändra visat innehåll, skrolla
uppåt/nedåt på skärmen och flytta
markören uppåt/nedåt.
BTryck: Bekräfta/Ställ in
Tryck och håll intryckt: Återställ/Visa
anpassningsbara funktioner
CÅtergå till föregående skärm
DRinga/ta emot samtal och visning av
historik
Länkat till handsfree-systemet,
samtal som rings eller tas emot visas.
Se instruktionsboken till navigations/
multimediasystemet eller
instruktionsboken till
multimediasystemet för uppgifter om
handsfree-systemet.
Körinformation, innehåll
Funktioner på displayen
• Hastighetsmätardisplay/Räckvidd
(4,2-tumsskärm)
• Bränsleförbrukning
• Hybridsystemsindikator/ECO
Accelerator Guidance/Eco-resultat
• EV-förhållande/EV-körförhållande
2.1 Instrumentgrupp
91
2
Information om bilens status samt kontrollampor

Display för information om
körstödssystemen
Körstödssystem, information
Välj för att visa driftsstatus för följande
system:
• LTA (Körfilsassistans) (i
förekommande fall) (→Sid. 202)
• Farthållare (i förekommande fall)
(→Sid. 220)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 211)
Display länkad till navigationssystem
(i förekommande fall)
Välj för att visa följande information som
är länkad till navigationssystemet:
• Ruttvägledning till resmålet
• Visning av kompass (färdriktning
uppåt)
Ruttvägledning till resmålet, display
När displayen för ruttväglednng till
resmålet är aktiverad på
vindrutedisplayen visas den inte på
informationsdisplayen. (→Sid. 98)
Display länkad till ljudanläggningen
(i förekommande fall)
Välj för att kunna välja ljudkälla eller spår
med kontrollerna på ratten.
Den här menysymbolen kan ställas in på
att visas/inte visas i
.
Display för fordonsinformation
Funktioner på displayen
• Färdinformation
• Energimonitor (→Sid. 100)Färdinformation
Visa körinformation som exempelvis:
ATyp av körinformation
BKörinformation
Visar följande beroende på typen av
körinformation och den körinformation
som valts i
.(→Sid. 95)
• Efter start
– Körsträcka: Visar körsträckan sedan
hybridsystemet startades
– Förfluten tid: Visar förfluten tid
sedan hybridsystemet startades
– Medelhastighet: Visar bilens
medelhastighet sedan
hybridsystemet startades
• Efter nollställning
– Körsträcka: Visar bilens körsträcka
sedan senaste nollställning av
displayen
*
– Förfluten tid: Visar körtiden sedan
senaste nollställning av displayen*
– Medelhastighet: Visar
medelhastigheten sedan senaste
nollställning av displayen
*
*
För nollställning, visa önskad
funktion och hållpå ratten
intryckt.
Display för inställningar
Visningar som kan ändras
• Inställning av klockan (modeller utan
navigations/multimediasystem)
→Sid. 83, Sid. 88
2.1 Instrumentgrupp
95
2
Information om bilens status samt kontrollampor

VARNING!(Fortsättning)
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
Under inställning av displayen
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i gång
medan displayen ställs in.
2.1.5 Vindrutedisplay*
*I förekommande fall
Vindrutedisplayen visar en rad körrelaterad information samt driftsstatus för
förarstödssystemen på vindrutan.
Systemkomponenter
AStatus för förarstödssystem/
navigationssystemslänkad
visningsyta (i förekommande fall)
(→Sid. 99)
BVäxellägesdisplay/display för RSA
(vägskyltsavläsare) (i förekommande
fall) (→Sid. 160, Sid. 162, Sid. 224)
CDisplay för körhastighet
DVisningsyta för
hybridsystemsindikator/
Varvräknare/Utetemperatur
(→Sid. 100)
Vindrutedisplayen kan användas när
Startknappen är i tändningsläge.
Vid användning av vindrutedisplayen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på dig,
särskilt polariserade solglasögon.Justera ljusstyrkan på vindrutedisplayen
eller ta av dig solglasögonen.
Visning av gatunamn (modeller med
navigationssystem)
Endast gatunamn som finns i kartdata
kommer att visas.
Illustrationer som används i den här texten är avsedda som exempel och kan skilja sig från
bilden som visas på vindrutedisplayen.
2.1 Instrumentgrupp
97
2
Information om bilens status samt kontrollampor

VARNING!
Försiktighet vid ändring av
inställningar för vindrutedisplayen
Eftersom hybridsystemet måste vara
igång medan inställningarna av
vindrutedisplayen utförs ska bilen vara
parkerad på en plats med tillräcklig
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara igång
medan du utför inställningarna för
vindrutedisplayen.
Visningsyta för status för
förarstödssystem/visningsyta länkad
till navigationssystem (i förekommande
fall)
Status för förarstödssystem, display
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 211)
• LTA (Körfilsassistans) (i
förekommande fall) (→Sid. 202)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
För ytterligare uppgifter, se
beskrivningen av respektive system.Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
• Kompass (färdriktning uppåt)
Popup-display
Popup-meddelanden för följande system
visas vid behov:
Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→Sid. 195)
• Toyotas parkeringssensor (i
förekommande fall) (→Sid. 244)
• PKSB (Intelligent autobroms) (i
förekommande fall) (→Sid. 257)
• Bromsprioriteringssystem
(→Sid. 144)
• Kör/start-kontroll (→Sid. 145)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Symbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 420)
Varningsmeddelande
Somliga varningsmeddelanden visas vid
behov, beroende på vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
2.1 Instrumentgrupp
99
2
Information om bilens status samt kontrollampor

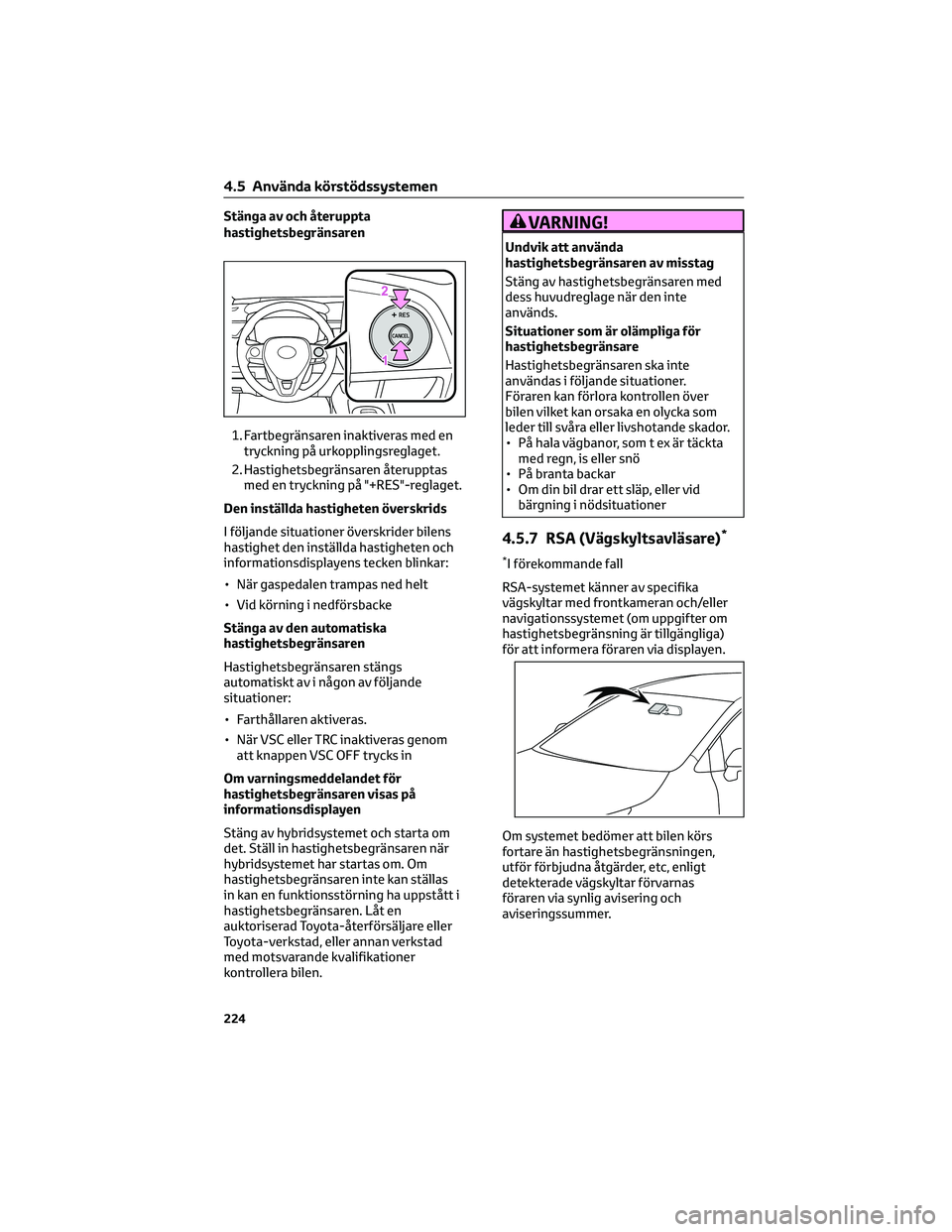

Stänga av och återuppta
hastighetsbegränsaren
1. Fartbegränsaren inaktiveras med en
tryckning på urkopplingsreglaget.
2. Hastighetsbegränsaren återupptas
med en tryckning på "+RES"-reglaget.
Den inställda hastigheten överskrids
I följande situationer överskrider bilens
hastighet den inställda hastigheten och
informationsdisplayens tecken blinkar:
• När gaspedalen trampas ned helt
• Vid körning i nedförsbacke
Stänga av den automatiska
hastighetsbegränsaren
Hastighetsbegränsaren stängs
automatiskt av i någon av följande
situationer:
• Farthållaren aktiveras.
• När VSC eller TRC inaktiveras genom
att knappen VSC OFF trycks in
Om varningsmeddelandet för
hastighetsbegränsaren visas på
informationsdisplayen
Stäng av hybridsystemet och starta om
det. Ställ in hastighetsbegränsaren när
hybridsystemet har startas om. Om
hastighetsbegränsaren inte kan ställas
in kan en funktionsstörning ha uppstått i
hastighetsbegränsaren. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.VARNING!
Undvik att använda
hastighetsbegränsaren av misstag
Stäng av hastighetsbegränsaren med
dess huvudreglage när den inte
används.
Situationer som är olämpliga för
hastighetsbegränsare
Hastighetsbegränsaren ska inte
användas i följande situationer.
Föraren kan förlora kontrollen över
bilen vilket kan orsaka en olycka som
leder till svåra eller livshotande skador.
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• På branta backar
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
4.5.7 RSA (Vägskyltsavläsare)*
*I förekommande fall
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om uppgifter om
hastighetsbegränsning är tillgängliga)
för att informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas
föraren via synlig avisering och
aviseringssummer.
4.5 Använda körstödssystemen
224

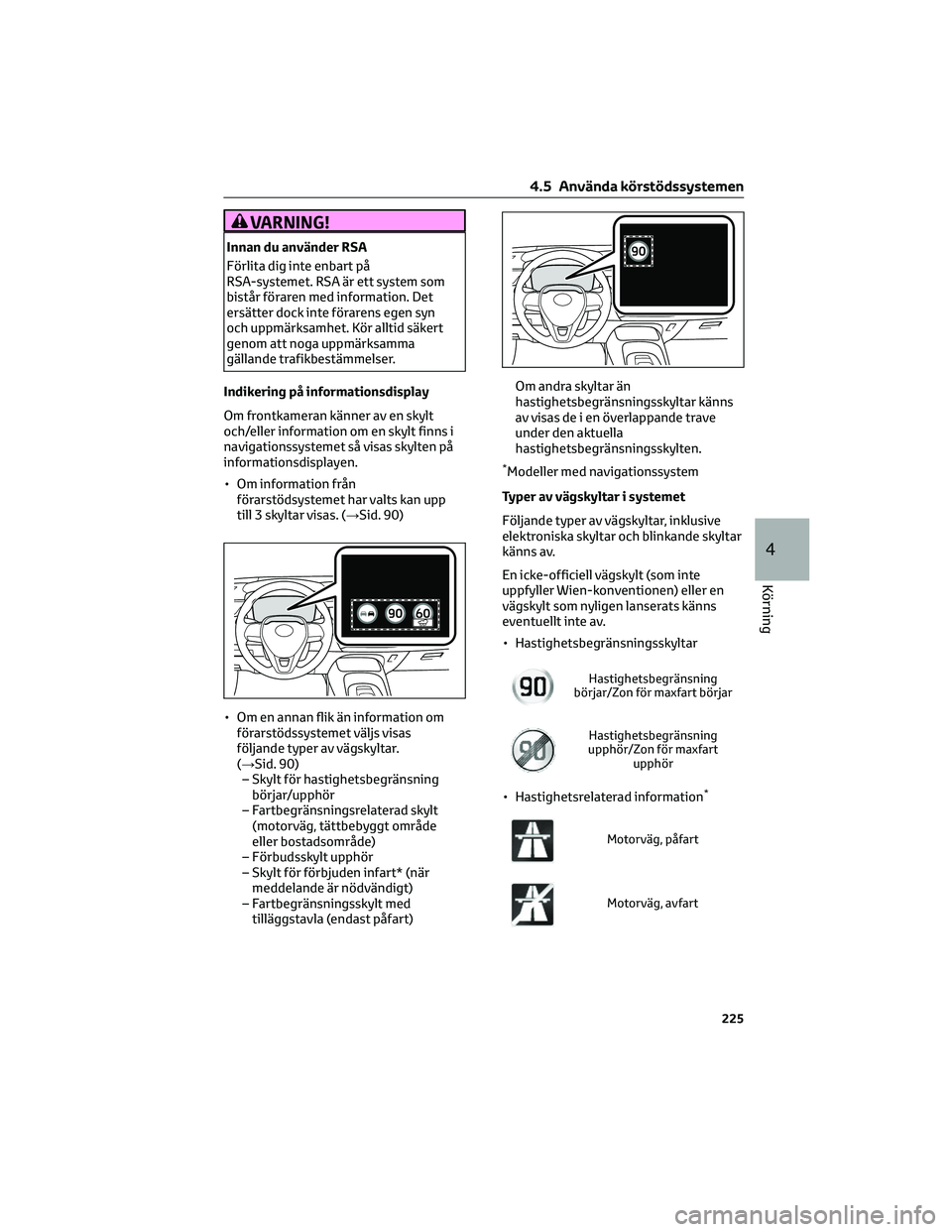

VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• Om information från
förarstödsystemet har valts kan upp
till 3 skyltar visas. (→Sid. 90)
• Om en annan flik än information om
förarstödssystemet väljs visas
följande typer av vägskyltar.
(→Sid. 90)
– Skylt för hastighetsbegränsning
börjar/upphör
– Fartbegränsningsrelaterad skylt
(motorväg, tättbebyggt område
eller bostadsområde)
– Förbudsskylt upphör
– Skylt för förbjuden infart* (när
meddelande är nödvändigt)
– Fartbegränsningsskylt med
tilläggstavla (endast påfart)Om andra skyltar än
hastighetsbegränsningsskyltar känns
av visas de i en överlappande trave
under den aktuella
hastighetsbegränsningsskylten.
*Modeller med navigationssystem

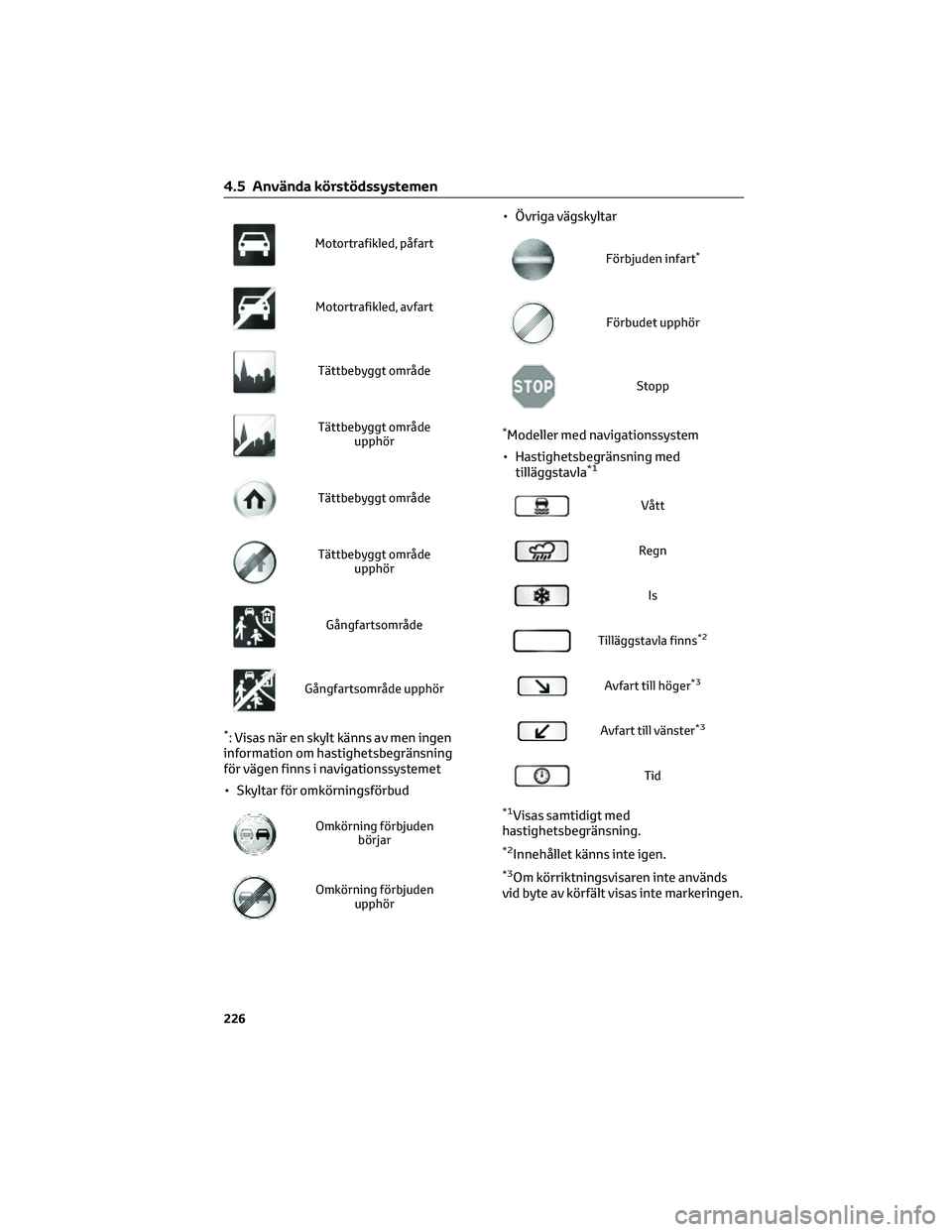

Typer av vägskyltar i systemet
Följande typer av vägskyltar, inklusive
elektroniska skyltar och blinkande skyltar
känns av.
En icke-officiell vägskylt (som inte
uppfyller Wien-konventionen) eller en
vägskylt som nyligen lanserats känns
eventuellt inte av.
• Hastighetsbegränsningsskyltar
Hastighetsbegränsning
börjar/Zon för maxfart börjar
Hastighetsbegränsning
upphör/Zon för maxfart
upphör
• Hastighetsrelaterad information*
Motorväg, påfart
Motorväg, avfart
4.5 Använda körstödssystemen
225
4
Körning

Motortrafikled, påfart
Motortrafikled, avfart
Tättbebyggt område
Tättbebyggt område
upphör
Tättbebyggt område
Tättbebyggt område
upphör
Gångfartsområde
Gångfartsområde upphör
*: Visas när en skylt känns av men ingen
information om hastighetsbegränsning
för vägen finns i navigationssystemet
• Skyltar för omkörningsförbud
Omkörning förbjuden
börjar
Omkörning förbjuden
upphör
• Övriga vägskyltar
Förbjuden infart*
Förbudet upphör
Stopp
*Modeller med navigationssystem
• Hastighetsbegränsning med
tilläggstavla
*1
Vått
Regn
Is
Tilläggstavla finns*2
Avfart till höger*3
Avfart till vänster*3
Tid
*1Visas samtidigt med
hastighetsbegränsning.
*2Innehållet känns inte igen.
*3Om körriktningsvisaren inte används
vid byte av körfält visas inte markeringen.
4.5 Använda körstödssystemen
226

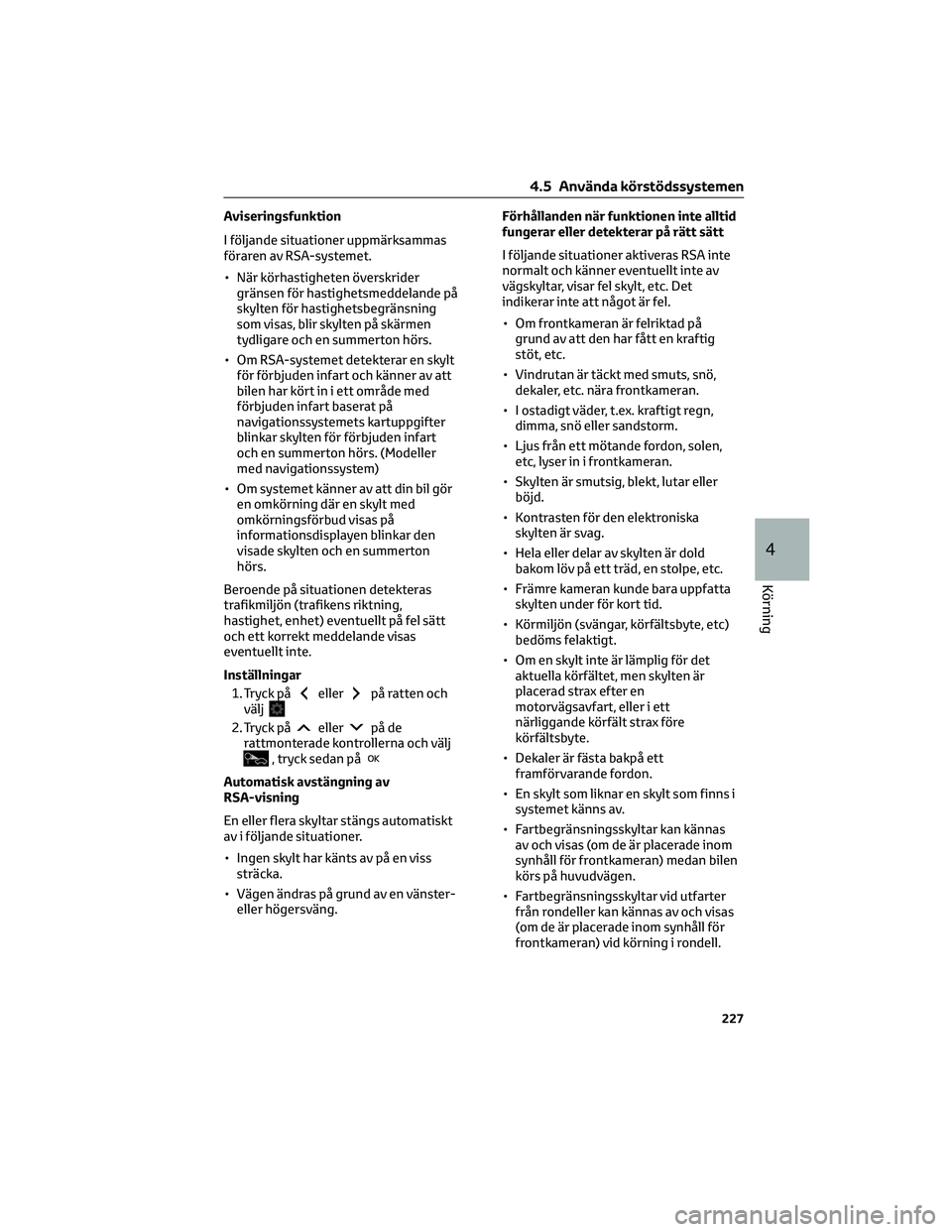

Aviseringsfunktion
I följande situationer uppmärksammas
föraren av RSA-systemet.
• När körhastigheten överskrider
gränsen för hastighetsmeddelande på
skylten för hastighetsbegränsning
som visas, blir skylten på skärmen
tydligare och en summerton hörs.
• Om RSA-systemet detekterar en skylt
för förbjuden infart och känner av att
bilen har kört in i ett område med
förbjuden infart baserat på
navigationssystemets kartuppgifter
blinkar skylten för förbjuden infart
och en summerton hörs. (Modeller
med navigationssystem)
• Om systemet känner av att din bil gör
en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och en summerton
hörs.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning,
hastighet, enhet) eventuellt på fel sätt
och ett korrekt meddelande visas
eventuellt inte.
Inställningar
1. Tryck på
ellerpå ratten och
välj
2. Tryck påellerpå de
rattmonterade kontrollerna och välj
, tryck sedan på
Automatisk avstängning av
RSA-visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss
sträcka.
• Vägen ändras på grund av en vänster-
eller högersväng.Förhållanden när funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Det
indikerar inte att något är fel.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.
• Vindrutan är täckt med smuts, snö,
dekaler, etc. nära frontkameran.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm.
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
• Skylten är smutsig, blekt, lutar eller
böjd.
• Kontrasten för den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Främre kameran kunde bara uppfatta
skylten under för kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
• Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett
närliggande körfält strax före
körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan kännas
av och visas (om de är placerade inom
synhåll för frontkameran) medan bilen
körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade inom synhåll för
frontkameran) vid körning i rondell.
4.5 Använda körstödssystemen
227
4
Körning

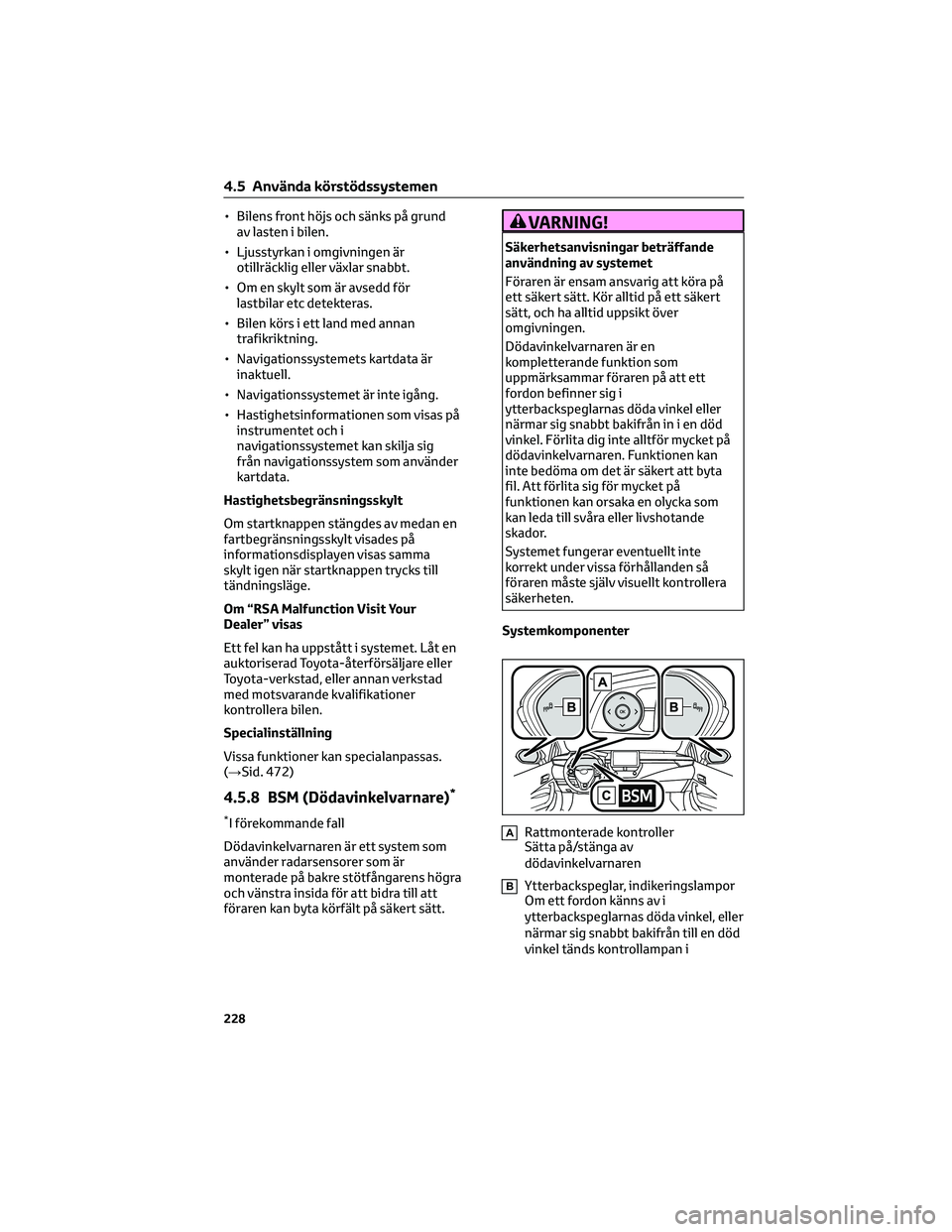

• Bilens front höjs och sänks på grund
av lasten i bilen.
• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som är avsedd för
lastbilar etc detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Navigationssystemets kartdata är
inaktuell.
• Navigationssystemet är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet kan skilja sig
från navigationssystem som använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialanpassas.
(→Sid. 472)
4.5.8 BSM (Dödavinkelvarnare)*
*I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens högra
och vänstra insida för att bidra till att
föraren kan byta körfält på säkert sätt.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig att köra på
ett säkert sätt. Kör alltid på ett säkert
sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta
fil. Att förlita sig för mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Systemet fungerar eventuellt inte
korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten.
Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av
dödavinkelvarnaren
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
4.5 Använda körstödssystemen
228

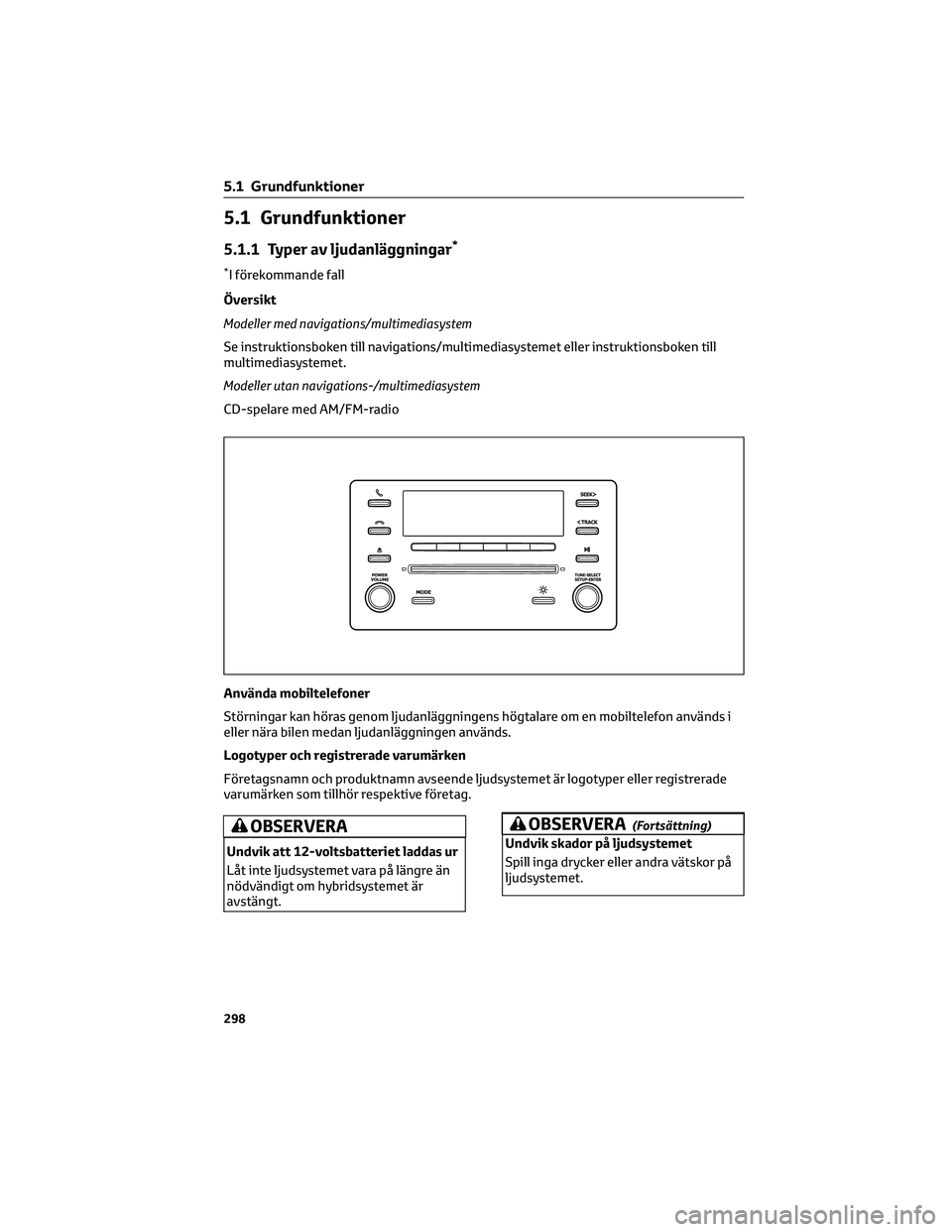

5.1 Grundfunktioner
5.1.1 Typer av ljudanläggningar*
*I förekommande fall
Översikt
Modeller med navigations/multimediasystem
Se instruktionsboken till navigations/multimediasystemet eller instruktionsboken till
multimediasystemet.
Modeller utan navigations-/multimediasystem
CD-spelare med AM/FM-radio
Använda mobiltelefoner
Störningar kan höras genom ljudanläggningens högtalare om en mobiltelefon används i
eller nära bilen medan ljudanläggningen används.
Logotyper och registrerade varumärken
Företagsnamn och produktnamn avseende ljudsystemet är logotyper eller registrerade
varumärken som tillhör respektive företag.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte ljudsystemet vara på längre än
nödvändigt om hybridsystemet är
avstängt.
OBSERVERA(Fortsättning)
Undvik skador på ljudsystemet
Spill inga drycker eller andra vätskor på
ljudsystemet.
5.1 Grundfunktioner
298
