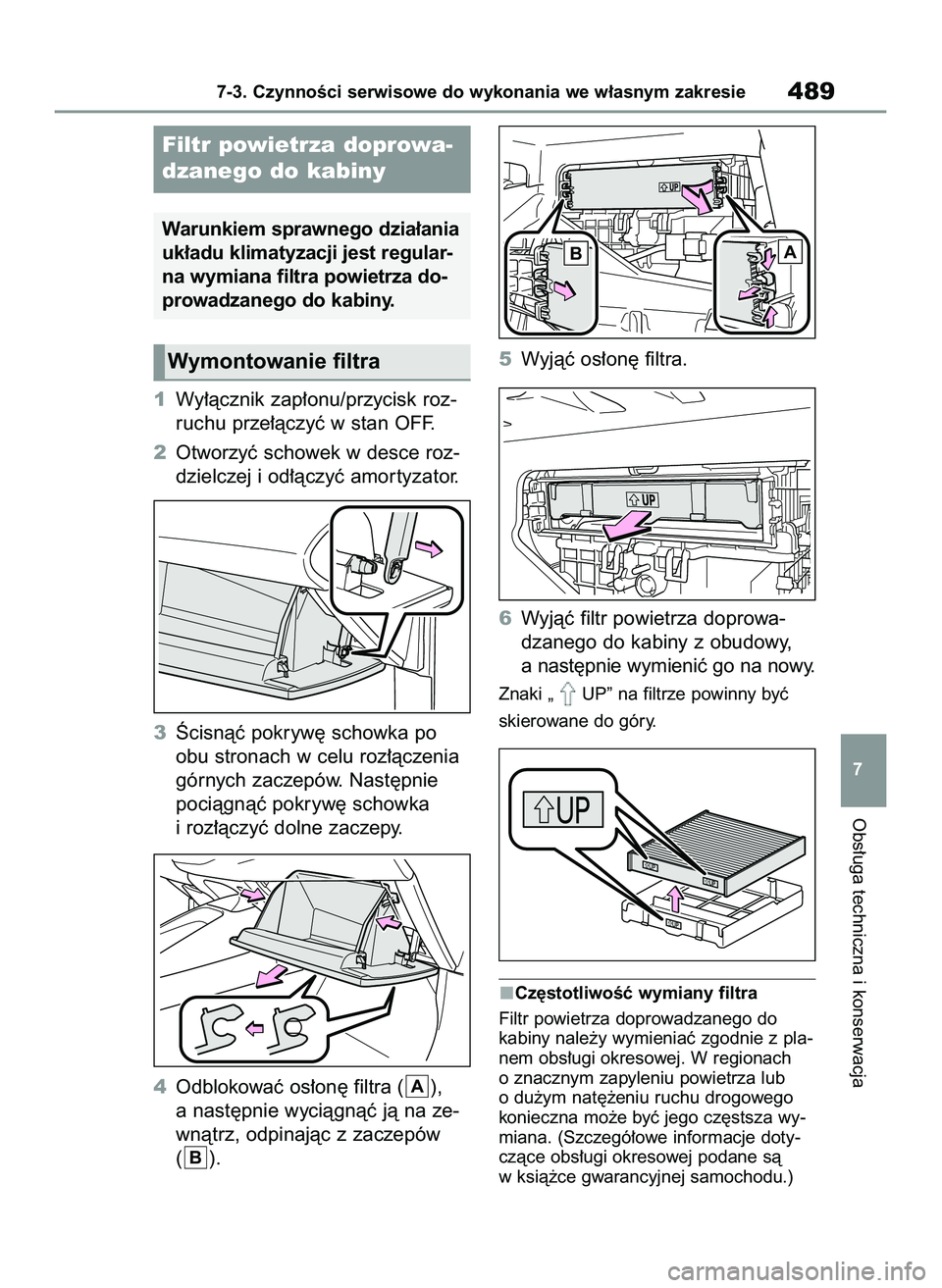

1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po
obu stronach w celu roz∏àczenia
górnych zaczepów. Nast´pnie
pociàgnàç pokryw´ schowka
i roz∏àczyç dolne zaczepy.
4Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na ze-
wnàtrz, odpinajàc z zaczepów
().5Wyjàç os∏on´ filtra.
6Wyjàç filtr powietrza doprowa-
dzanego do kabiny z obudowy,
a nast´pnie wymieniç go na nowy.
Znaki „ UP” na filtrze powinny byç
skierowane do góry.
Cz´stotliwoÊç wymiany filtra
Filtr powietrza doprowadzanego do
kabiny nale˝y wymieniaç zgodnie z pla-
nem obs∏ugi okresowej. W regionach
o znacznym zapyleniu powietrza lub
o du˝ym nat´˝eniu ruchu drogowego
konieczna mo˝e byç jego cz´stsza wy-
miana. (Szczegó∏owe informacje doty-
czàce obs∏ugi okresowej podane sà
w ksià˝ce gwarancyjnej samochodu.)
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie489
7
Filtr powietrza doprowa-
dzanego do kabiny
Warunkiem sprawnego dzia∏ania
uk∏adu klimatyzacji jest regular-
na wymiana filtra powietrza do-
prowadzanego do kabiny.
Wymontowanie filtra
AB
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 489

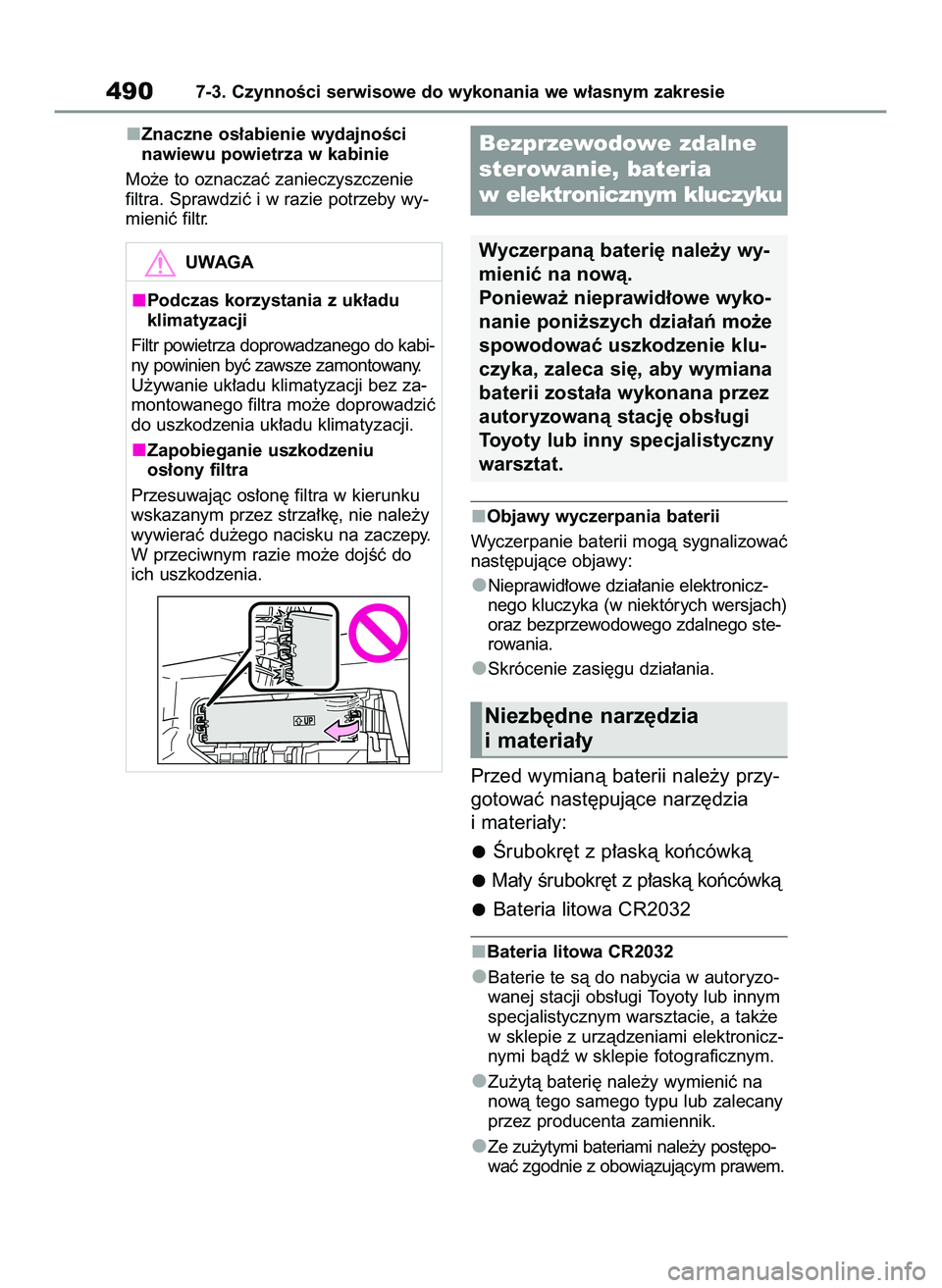

Znaczne os∏abienie wydajnoÊci
nawiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie
filtra. Sprawdziç i w razie potrzeby wy-
mieniç filtr.
Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego ste-
rowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà
Ma∏y Êrubokr´t z p∏askà koƒcówkà
Bateria litowa CR2032
Bateria litowa CR2032
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´po-
waç zgodnie z obowiàzujàcym prawem.
4907-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Podczas korzystania z uk∏adu
klimatyzacji
Filtr powietrza doprowadzanego do kabi-
ny powinien byç zawsze zamontowany.
U˝ywanie uk∏adu klimatyzacji bez za-
montowanego filtra mo˝e doprowadziç
do uszkodzenia uk∏adu klimatyzacji.
Zapobieganie uszkodzeniu
os∏ony filtra
Przesuwajàc os∏on´ filtra w kierunku
wskazanym przez strza∏k´, nie nale˝y
wywieraç du˝ego nacisku na zaczepy.
W przeciwnym razie mo˝e dojÊç do
ich uszkodzenia.
Bezprzewodowe zdalne
sterowanie, bateria
w elektronicznym kluczyku
Wyczerpanà bateri´ nale˝y wy-
mieniç na nowà.
Poniewa˝ nieprawid∏owe wyko-
nanie poni˝szych dzia∏aƒ mo˝e
spowodowaç uszkodzenie klu-
czyka, zaleca si´, aby wymiana
baterii zosta∏a wykonana przez
autoryzowanà stacj´ obs∏ugi
Toyoty lub inny specjalistyczny
warsztat.
Niezb´dne narz´dzia
i materia∏y
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 490

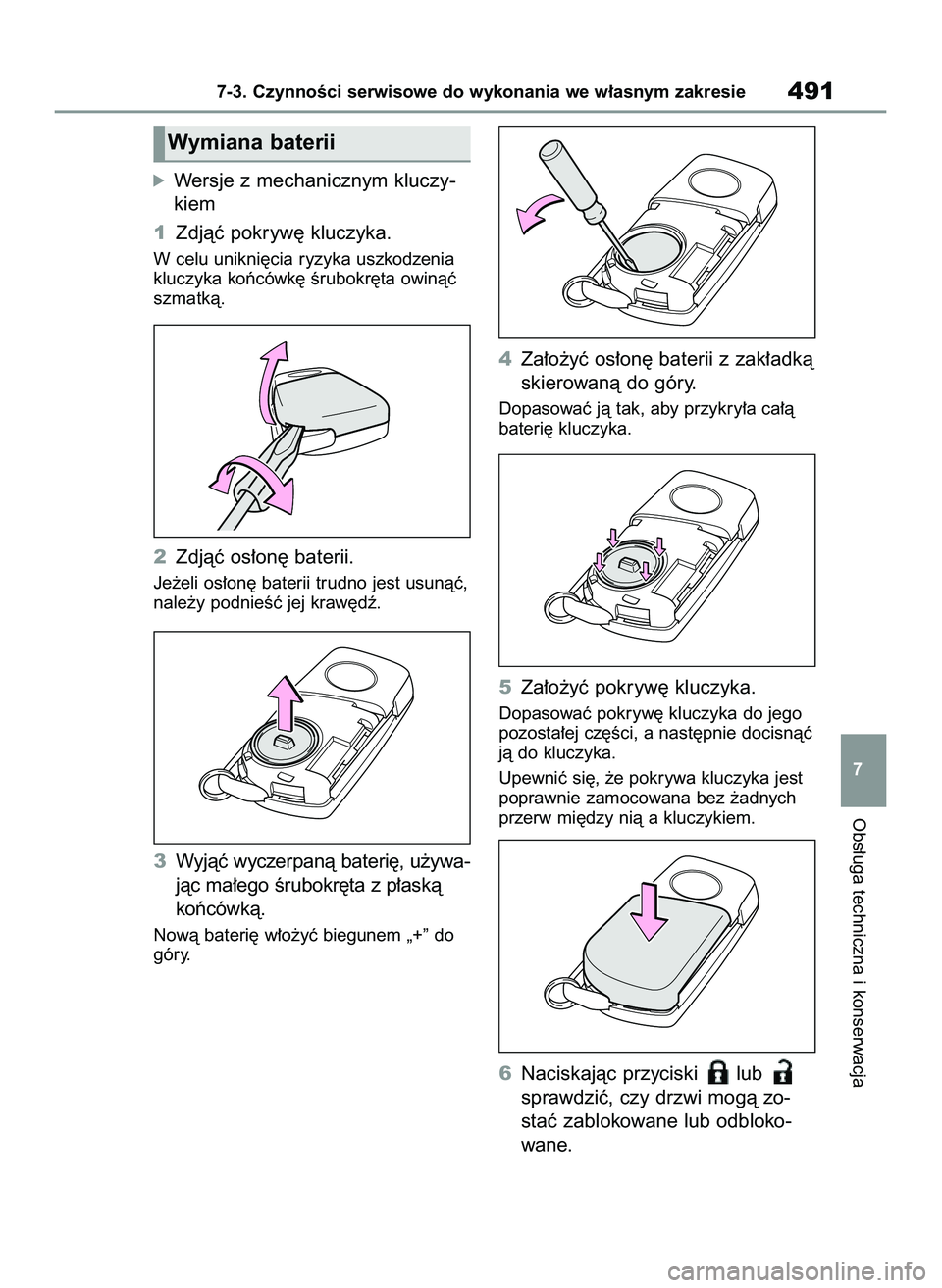

óWersje z mechanicznym kluczy-
kiem
1Zdjàç pokryw´ kluczyka.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Zdjàç os∏on´ baterii.
Je˝eli os∏on´ baterii trudno jest usunàç,
nale˝y podnieÊç jej kraw´dê.
3Wyjàç wyczerpanà bateri´, u˝ywa-
jàc ma∏ego Êrubokr´ta z p∏askà
koƒcówkà.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Za∏o˝yç os∏on´ baterii z zak∏adkà
skierowanà do góry.
Dopasowaç jà tak, aby przykry∏a ca∏à
bateri´ kluczyka.
5Za∏o˝yç pokryw´ kluczyka.
Dopasowaç pokryw´ kluczyka do jego
pozosta∏ej cz´Êci, a nast´pnie docisnàç
jà do kluczyka.
Upewniç si´, ˝e pokrywa kluczyka jest
poprawnie zamocowana bez ˝adnych
przerw mi´dzy nià a kluczykiem.
6Naciskajàc przyciski lub
sprawdziç, czy drzwi mogà zo-
staç zablokowane lub odbloko-
wane.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie491
7
Wymiana baterii
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 491

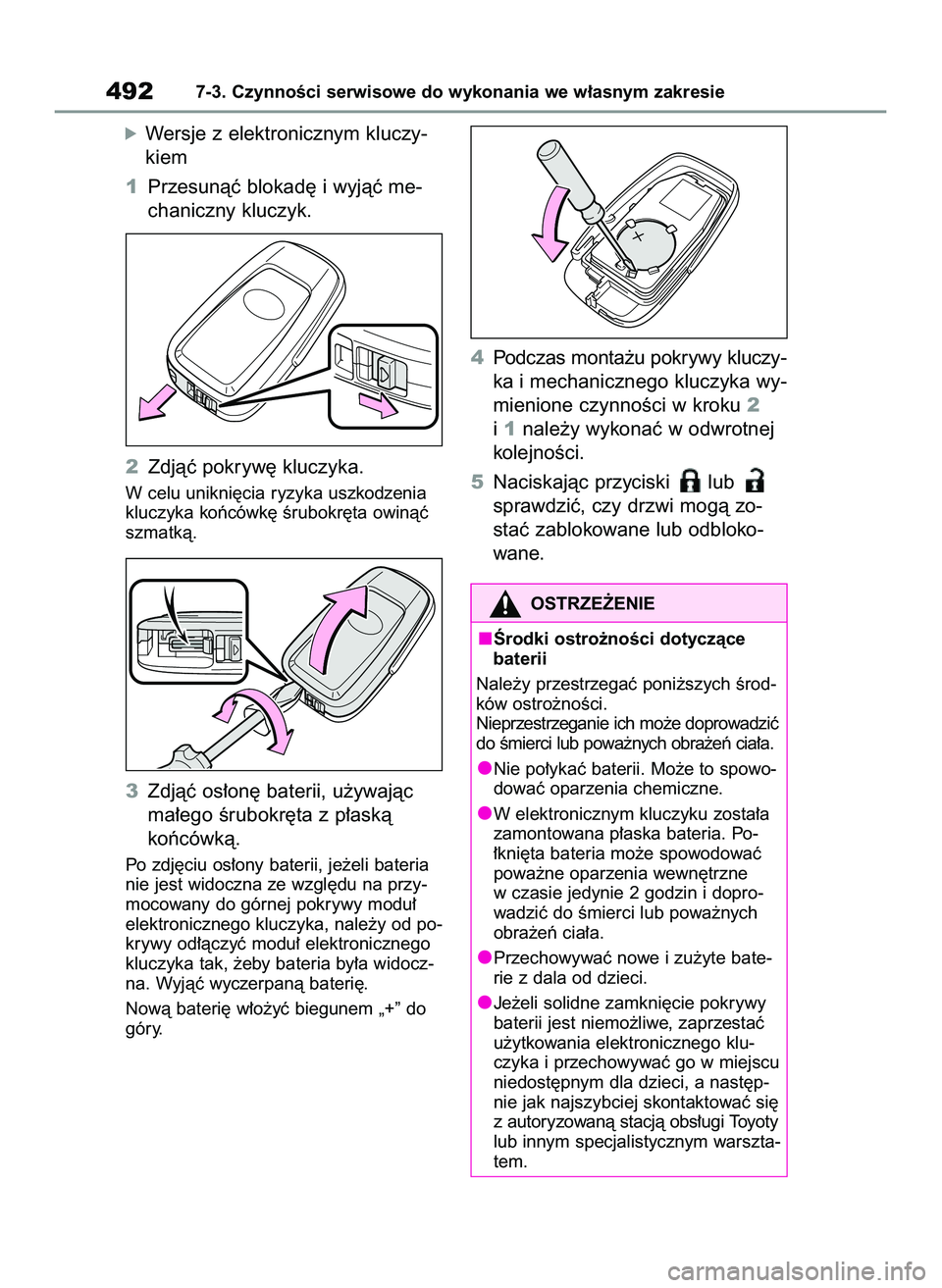

óWersje z elektronicznym kluczy-
kiem
1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà
koƒcówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przy-
mocowany do górnej pokrywy modu∏
elektronicznego kluczyka, nale˝y od po-
krywy od∏àczyç modu∏ elektronicznego
kluczyka tak, ˝eby bateria by∏a widocz-
na. Wyjàç wyczerpanà bateri´.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u pokrywy kluczy-
ka i mechanicznego kluczyka wy-
mienione czynnoÊci w kroku 2
i1nale˝y wykonaç w odwrotnej
kolejnoÊci.
5Naciskajàc przyciski lub
sprawdziç, czy drzwi mogà zo-
staç zablokowane lub odbloko-
wane.
4927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
baterii
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowo-
dowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a
zamontowana p∏aska bateria. Po-
∏kni´ta bateria mo˝e spowodowaç
powa˝ne oparzenia wewn´trzne
w czasie jedynie 2 godzin i dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte bate-
rie z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy
baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego klu-
czyka i przechowywaç go w miejscu
niedost´pnym dla dzieci, a nast´p-
nie jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 492

Obs∏uga techniczna i konserwacja

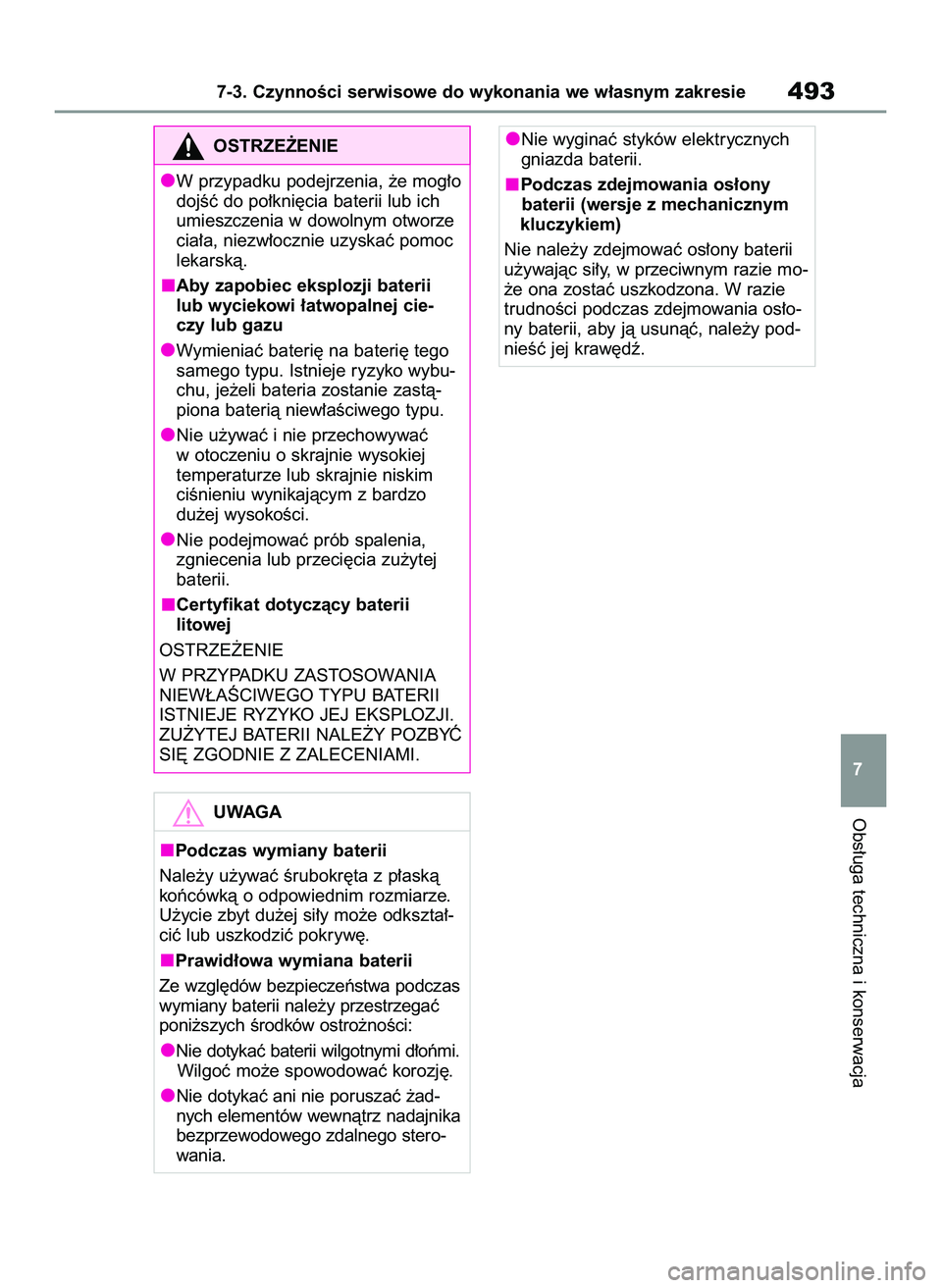

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie493
7
OSTRZE˚ENIE
W przypadku podejrzenia, ˝e mog∏o
dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze
cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
Aby zapobiec eksplozji baterii
lub wyciekowi ∏atwopalnej cie-
czy lub gazu
Wymieniaç bateri´ na bateri´ tego
samego typu. Istnieje ryzyko wybu-
chu, je˝eli bateria zostanie zastà-
piona baterià niew∏aÊciwego typu.
Nie u˝ywaç i nie przechowywaç
w otoczeniu o skrajnie wysokiej
temperaturze lub skrajnie niskim
ciÊnieniu wynikajàcym z bardzo
du˝ej wysokoÊci.
Nie podejmowaç prób spalenia,
zgniecenia lub przeci´cia zu˝ytej
baterii.
Certyfikat dotyczàcy baterii
litowej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
UWAGA
Podczas wymiany baterii
Nale˝y u˝ywaç Êrubokr´ta z p∏askà
koƒcówkà o odpowiednim rozmiarze.
U˝ycie zbyt du˝ej si∏y mo˝e odkszta∏-
ciç lub uszkodziç pokryw´.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego stero-
wania.
Nie wyginaç styków elektrycznych
gniazda baterii.
Podczas zdejmowania os∏ony
baterii (wersje z mechanicznym
kluczykiem)
Nie nale˝y zdejmowaç os∏ony baterii
u˝ywajàc si∏y, w przeciwnym razie mo-
˝e ona zostaç uszkodzona. W razie
trudnoÊci podczas zdejmowania os∏o-
ny baterii, aby jà usunàç, nale˝y pod-
nieÊç jej kraw´dê.
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 493

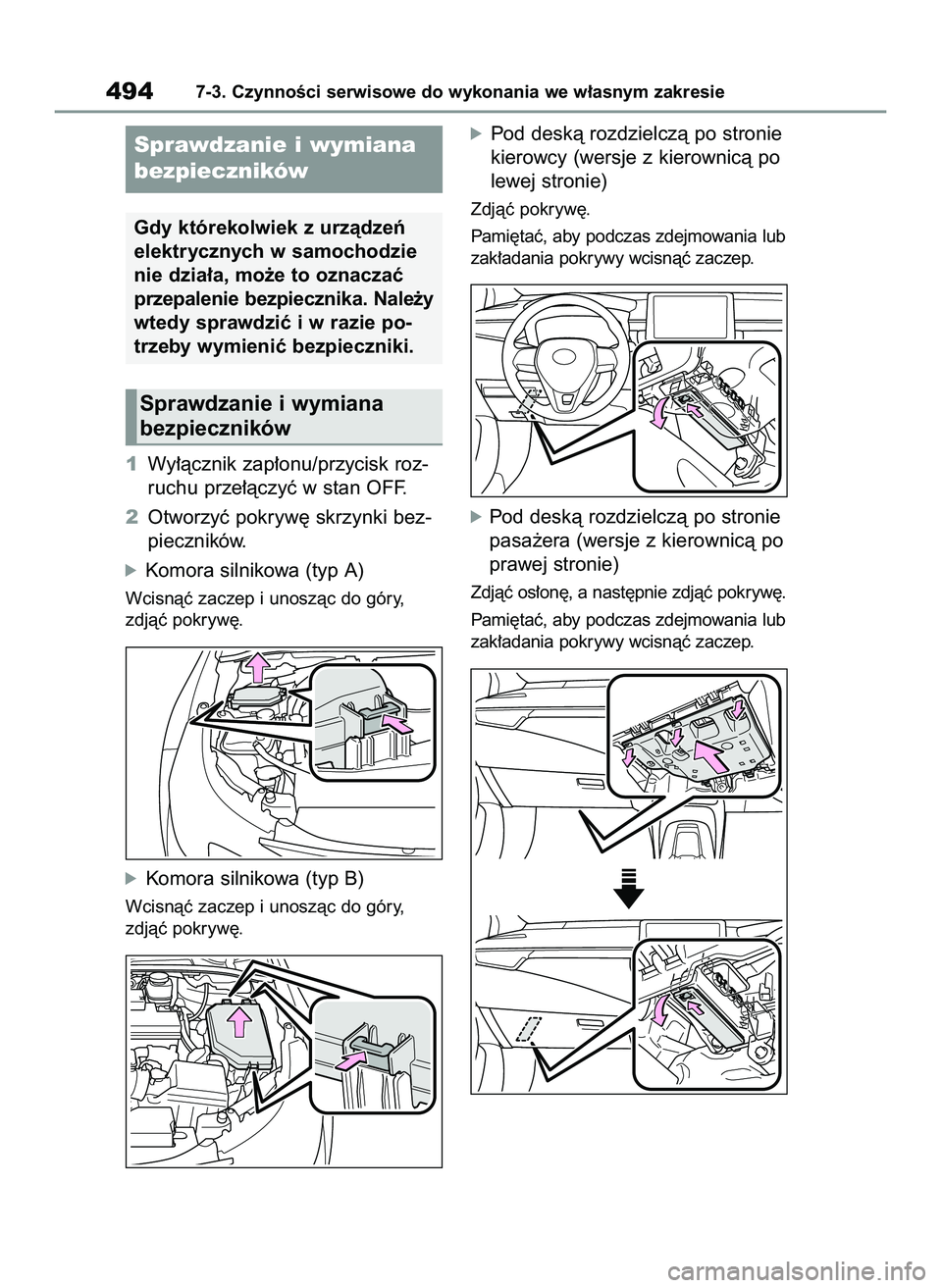

1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
óPod deskà rozdzielczà po stronie
kierowcy (wersje z kierownicà po
lewej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania lub
zak∏adania pokrywy wcisnàç zaczep.
óPod deskà rozdzielczà po stronie
pasa˝era (wersje z kierownicà po
prawej stronie)
Zdjàç os∏on´, a nast´pnie zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania lub
zak∏adania pokrywy wcisnàç zaczep.
4947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale˝y
wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 494

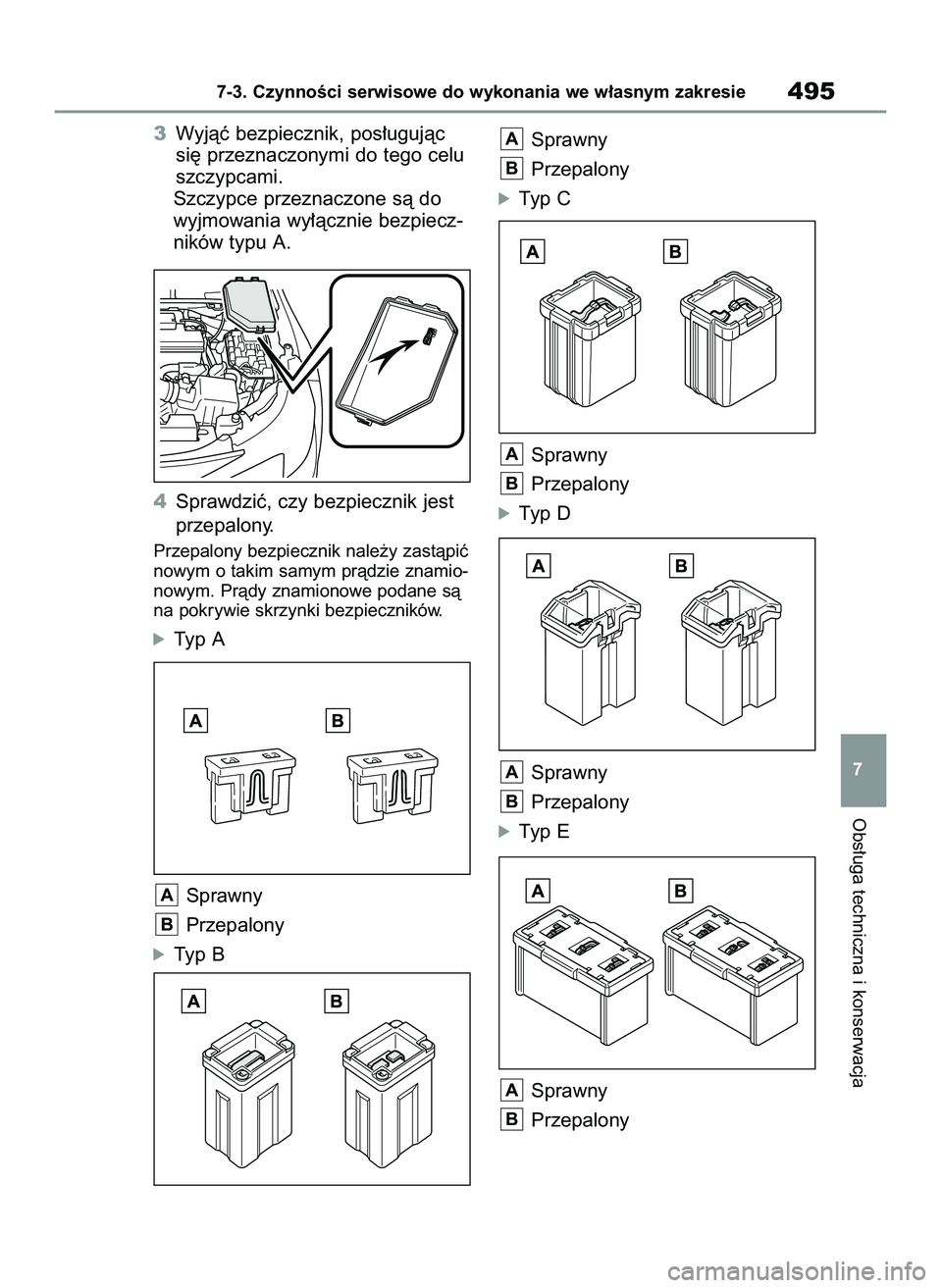

3Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego celu
szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp BSprawny
Przepalony
óTyp C
Sprawny
Przepalony
óTyp D
Sprawny
Przepalony
óTyp E
Sprawny
Przepalony
B
A
B
A
B
A
B
A
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie495
7
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 495

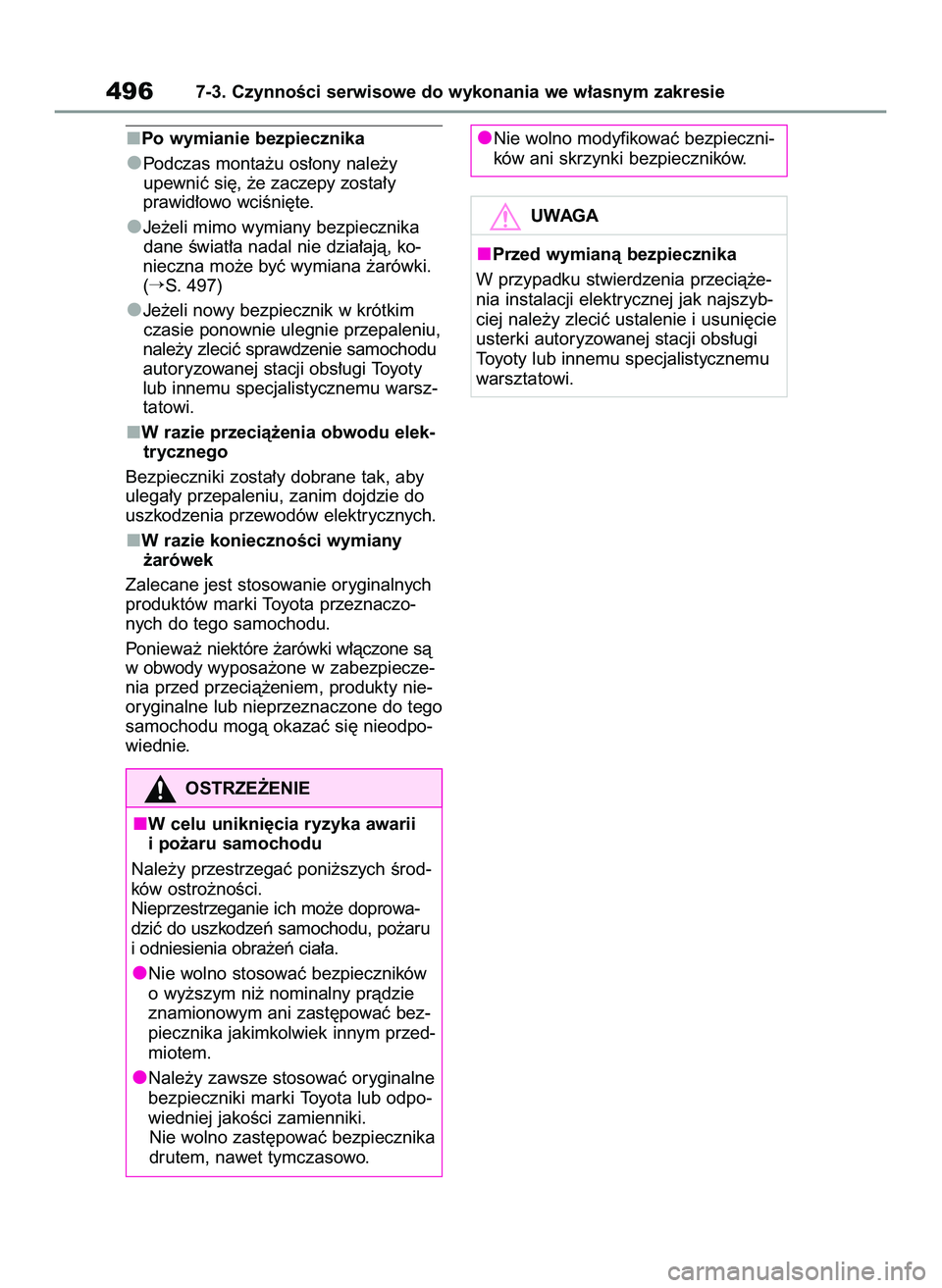

Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 497)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany
˝arówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczo-
nych do tego samochodu.
Poniewa˝ niektóre ˝arówki w∏àczone sà
w obwody wyposa˝one w zabezpiecze-
nia przed przecià˝eniem, produkty nie-
oryginalne lub nieprzeznaczone do tego
samochodu mogà okazaç si´ nieodpo-
wiednie.
4967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 496

Sprawdziç moc wymienianej ˝arówki.
(
S. 575)
S. 580
óHatchback
OÊwietlenie tablicy rejestracyjnej
óTS Kombi
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Przednie Êwiat∏a pozycyjne
Âwiat∏a do jazdy dziennej
Kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Âwiat∏o cofania
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
Âwiat∏a LED
Âwiat∏a inne ni˝ oÊwietlenie tablicy
rejestracyjnej sk∏adajà si´ z zespo∏u
pó∏przewodnikowych diod Êwiecàcych
(LED). W razie przepalenia którejkol-
wiek diody nale˝y zwróciç si´ do auto-
ryzowanej stacji obs∏ugi Toyoty lub
innego specjalistycznego warsztatu
w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej po-
wierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
A
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie497
7

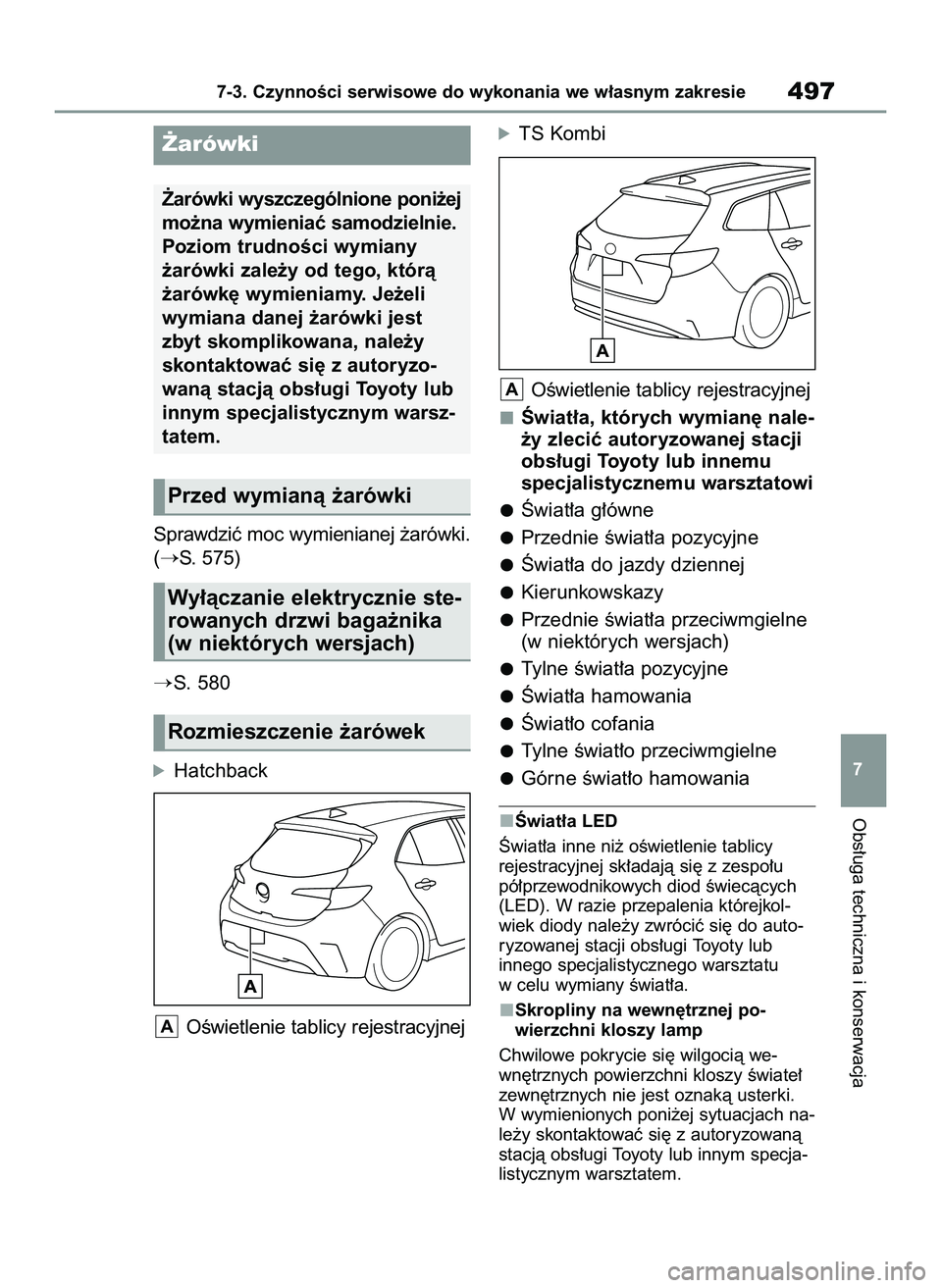

˚arówki
˚arówki wyszczególnione poni˝ej
mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli
wymiana danej ˝arówki jest
zbyt skomplikowana, nale˝y
skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Wy∏àczanie elektrycznie ste-
rowanych drzwi baga˝nika
(w niektórych wersjach)
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 497

Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany
˝arówek
S. 496

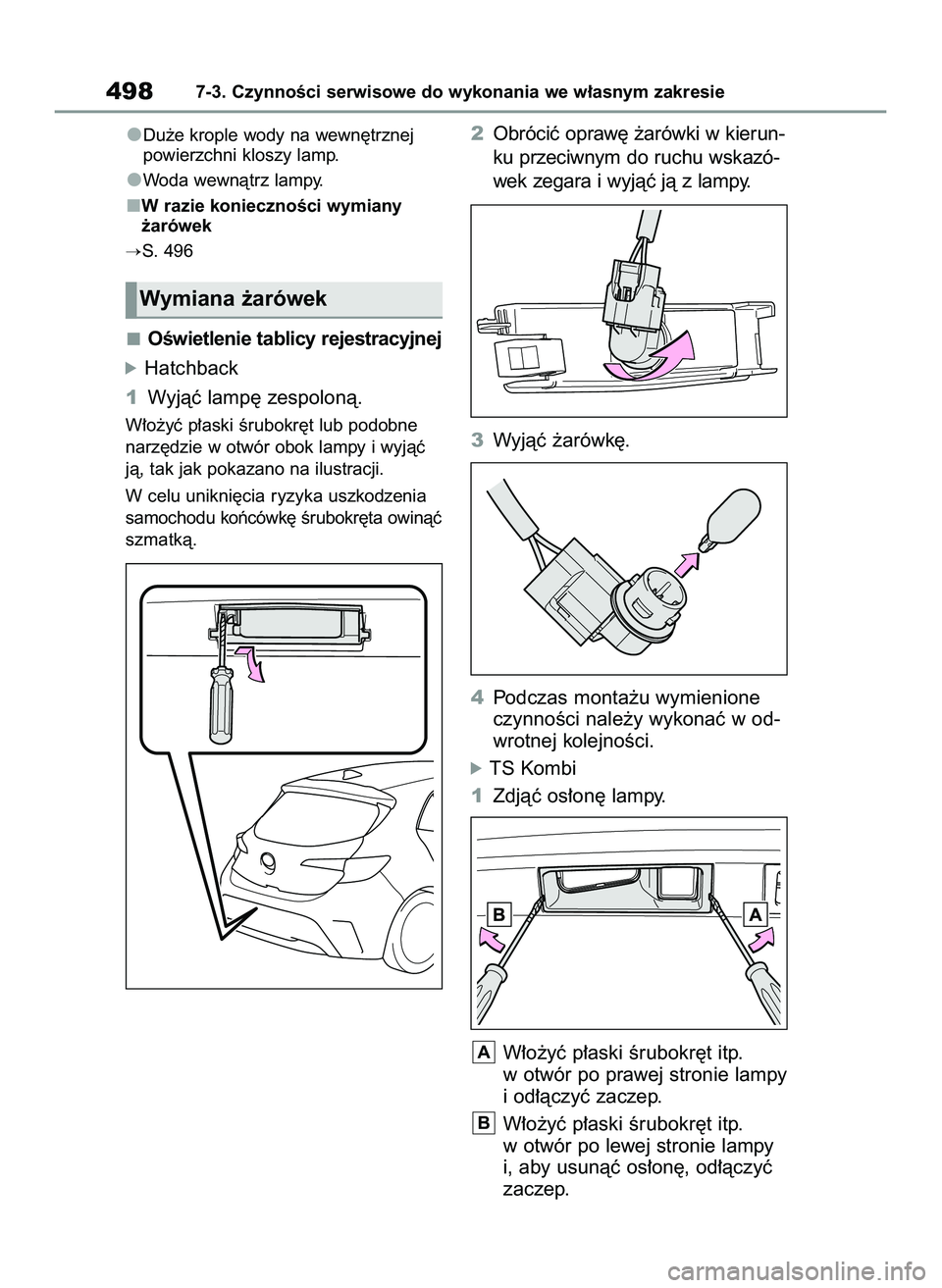

OÊwietlenie tablicy rejestracyjnej
óHatchback
1Wyjàç lamp´ zespolonà.
W∏o˝yç p∏aski Êrubokr´t lub podobne
narz´dzie w otwór obok lampy i wyjàç
jà, tak jak pokazano na ilustracji.
W celu unikni´cia ryzyka uszkodzenia
samochodu koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kierun-
ku przeciwnym do ruchu wskazó-
wek zegara i wyjàç jà z lampy.
3Wyjàç ˝arówk´.
4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
óTS Kombi
1Zdjàç os∏on´ lampy.
W∏o˝yç p∏aski Êrubokr´t itp.
w otwór po prawej stronie lampy
i od∏àczyç zaczep.
W∏o˝yç p∏aski Êrubokr´t itp.
w otwór po lewej stronie lampy
i, aby usunàç os∏on´, od∏àczyç
zaczep.
B
A
4987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
65 Corolla TMUK OM12Q83E 1/11/22 1:22 PM Page 498
