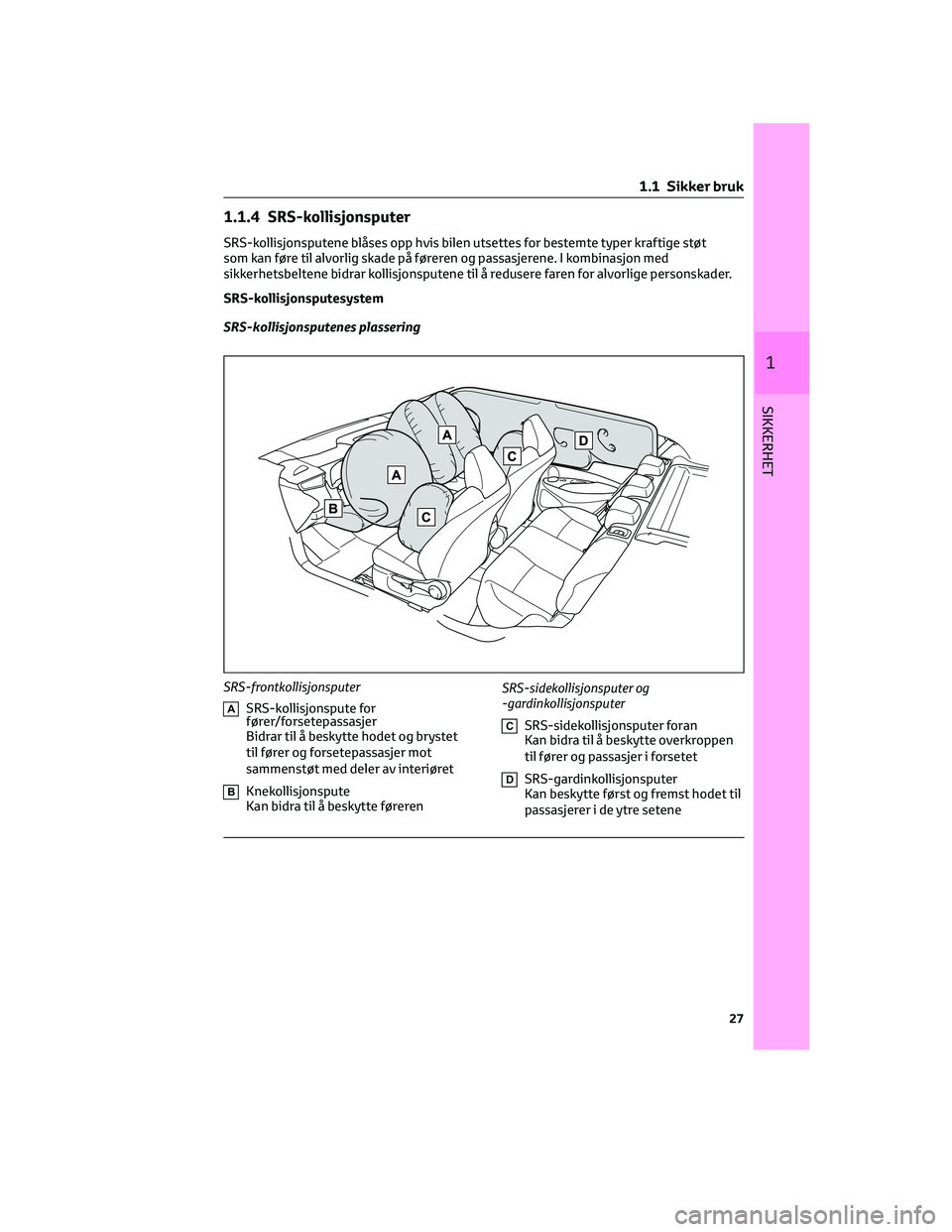

1.1.4 SRS-kollisjonsputer
SRS-kollisjonsputene blåses opp hvis bilen utsettes for bestemte typer kraftige støt
som kan føre til alvorlig skade på føreren og passasjerene. I kombinasjon med
sikkerhetsbeltene bidrar kollisjonsputene til å redusere faren for alvorlige personskader.
SRS-kollisjonsputesystem
SRS-kollisjonsputenes plassering
ASRS-kollisjonspute for
fører/forsetepassasjer
Bidrar til å beskytte hodet og brystet
til fører og forsetepassasjer mot
sammenstøt med deler av interiøret
BKnekollisjonspute
Kan bidra til å beskytte førerenSRS-sidekollisjonsputer og
-gardinkollisjonsputer
CSRS-sidekollisjonsputer foran
Kan bidra til å beskytte overkroppen
til fører og passasjer i forsetet
DSRS-gardinkollisjonsputer
Kan beskytte først og fremst hodet til
passasjerer i de ytre setene
SRS-frontkollisjonsputer
1 .1 Sikker bruk
27
1
SIKKERHET

Komponenter i SRS-kollisjonsputesystemet
ABeltestrammere for
sikkerhetsbeltene og kraftbegrensere
BSidekollisjonsfølere (foran)
CManuell av/på-bryter for
kollisjonspute
DKollisjonspute for forsetepassasjer
ESidekollisjonsputer
FGardinkollisjonsputer
GSidekollisjonsfølere (bak)
HSRS-varsellampe
ISidekollisjonsfølere (fordør)
JKollisjonspute for fører
KKnekollisjonspute for fører
LIndikatorlampene "AIR BAG ON"
(Kollisjonspute på) og "AIR BAG OFF"
(Kollisjonspute av)
MKollisjonsfølere foran
NKollisjonsputefølerenhet
Hovedkomponentene i SRS-kollisjonsputesystemet er vist ovenfor. SRS-
kollisjonsputesystemet styres av kollisjonsputefølerenheten. Når kollisjonsputene løses
ut, starter en kjemisk reaksjon i oppblåserne som meget raskt fyller kollisjonsputene med
ikke-giftig gass. Dette reduserer bevegelsen for passasjerene.
Hvis SRS-kollisjonsputene utløses
(blåses opp)
• Litt slitasje, brannsår, blåmerker o.l.
kan oppstå fra SRS-kollisjonsputer.
Dette er på grunn av ekstremt høy
hastighet ved utløsning (oppblåste)
av varme gasser.
• Utløsing av kollisjonsputene ledsages
av en kraftig lyd og et hvitt pulver.• Deler av kollisjonsputemodulen
(rattnavet, kollisjonsputedekselet og
oppblåsingsenheten), forsetene, deler
av fremre og bakre stolpe og
takskinnene kan være varme i flere
minutter. Selve kollisjonsputen kan
også være varm.
• Frontruten kan sprekke.
• Hybridsystemet stoppes og
drivstofftilførselen til motoren
stoppes. (→s. 65)
1 .1 Sikker bruk
28

• Bremsene og bremselysene styres
automatisk. (→s. 287)
• Kupélysene slås på automatisk.
(→s. 346)
• Varselblinklysene slås på automatisk.
(→s. 408)
• Biler med eCall: hvis noen av de
følgende situasjonene oppstår, er
systemet designet til å sende ut et
nødanrop
*til eCall-kontrollsenteret,
for å oppgi bilens posisjon (uten at
"SOS"-knappen må trykkes på) og en
operatør vil forsøke å snakke med
bilens passasjerer for å avgjøre type
nødssituasjon og hvilken hjelp som er
nødvendig. Hvis passasjerene ikke kan
kommunisere, behandler operatøren
anropet som en nødssituasjon og
sender nødvendig nødhjelp. (→s. 52)
– En SRS-kollisjonspute utløses.
– En beltestrammer aktiveres.
– Bilen er involvert i en alvorlig
kollisjon bakfra.
*I noen tilfeller er det ikke mulig å foreta
anropet. (→s. 53)
Utløsningsforhold for SRS-
kollisjonsputer
(SRS-frontkollisjonsputer)
• SRS-frontkollisjonsputene løses ut
hvis et sammenstøt overskrider
terskelnivået (et kraftnivå som
tilsvarer en frontkollisjon med en
murvegg som ikke gir etter, ved ca.
20–30 km/t).
Dette terskelnivået vil imidlertid være
betydelig høyere i følgende
situasjoner:
– Dersom bilen treffer noe som kan
flytte seg eller deformeres i en
kollisjon, som for eksempel en
parkert bil eller en skiltstolpe
– Dersom bilen utsettes for en
underkjøringskollisjon, som for
eksempel en kollisjon der bilens
front kommer under lasteplanet på
en lastebilUtløsningsbetingelser for
SRS-kollisjonsputer (SRS side- og
gardinkollisjonsputer)
• SRS-side- og -gardinkollisjonsputene
løses ut ved sammenstøt som
overskrider et bestemt terskelnivå (et
kraftnivå som tilsvarer et sammenstøt
mellom en bil på ca. 1500 kg som
kolliderer med bilens kupé i en
hastighet på ca. 20–30 km/t i en
retning som er vinkelrett til bilens
posisjon).
• Begge SRS-gardinkollisjonsputene
kan utløses i tilfelle en alvorlig
kollisjon fra siden.
• Begge SRS-gardinkollisjonsputene
kan også bli løst ut dersom bilen er
involvert i en kraftig frontkollisjon.
Forhold som kan føre til at
SRS-kollisjonsputene utløses (blåses
opp), bortsett fra en kollisjon
SRS-frontkollisjonsputene og SRS-side-
og -gardinkollisjonsputene kan også
utløses hvis bilen utsettes for harde støt
mot undersiden. Noen eksempler er vist
i illustrasjonen.
• Når bilen treffer en fortauskant,
veikant eller et hardt underlag
• Når bilen kjører ned i eller hopper over
et dypt hull
• Når bilen lander hardt eller faller
1 .1 Sikker bruk
29
1
SIKKERHET

ADVARSEL!
Forholdsregler for SRS-
kollisjonsputer
Ta hensyn til forholdsreglene for
SRS-kollisjonsputer nedenfor. Gjør du
ikke det, kan det føre til alvorlige
personskader.
• Føreren og alle passasjerer i bilen må
bruke sikkerhetsbeltene riktig.
SRS-kollisjonsputene er
tilleggsutstyr som skal brukes
sammen med sikkerhetsbeltene.
• SRS-kollisjonsputen for føreren
utløses med stor kraft og kan
forårsake alvorlige personskader,
spesielt hvis føreren sitter svært nær
kollisjonsputen.
Risikosonen for kollisjonsputen for
fører er de første 50–75 mm når
puten blåses opp, du vil derfor ha god
sikkerhetsmargin hvis du plasserer
deg 250 mm fra kollisjonsputen.
Denne avstanden måles fra midten
av rattet til brystkassen. Hvis du
sitter nærmere enn 250 mm, kan du
endre kjørestillingen på flere
forskjellige måter:
– Flytt setet så langt bakover som
mulig, samtidig som du fremdeles
kan nå pedalene på en komfortabel
måte.
– Len seteryggen litt bakover. Selv om
bilenes utforming varierer, kan de
aller fleste førere oppnå en avstand
på 250 mm selv når førersetet er
skjøvet helt forover, ved å lene
seteryggen litt lenger bakover.
Hvis det blir vanskelig å se veien når
du endrer vinkelen på seteryggen,
kan du øke sittehøyden ved bruk av
en kompakt pute som ikke er glatt,
eller heve setet hvis bilen er utstyrt
med denne funksjonen.
– Hvis rattet er justerbart, kan du tilte
det nedover. Dette vil gjøre at
kollisjonsputen peker mot
brystkassen din i stedet for hodet
og nakken.
ADVARSEL!(Fortsettelse)
Når du justerer setet slik det anbefales
ovenfor, må du passe på at du fremdeles
har god kontroll over pedalene og rattet,
samt god oversikt over kontrollene på
dashbordet.
• SRS-frontkollisjonsputen for
forsetepassasjeren løses også ut med
stor kraft og kan forårsake alvorlige
personskader, spesielt hvis
passasjeren sitter svært nær
kollisjonsputen. Passasjersetet foran
må alltid være skjøvet lengst mulig
unna kollisjonsputen med seteryggen
i oppreist stilling.
•
Hvis spedbarn og barn ikke sitter riktig
og/eller ikke er riktig sikret når en
kollisjonspute blåses opp, kan det føre
til alvorlige personskader. Et spedbarn
eller et barn som er for lite til å bruke
sikkerhetsbeltene i bilen, må beskyttes
på forsvarlig måte ved bruk av et
barnesete. Toyota anbefaler på det
sterkeste at alle spedbarn og barn
plasseres i baksetet på bilen og sikres
på forsvarlig måte. Baksetene
er det sikreste stedet for spedbarn og
barn. (→
s. 36)
• Unngå å sitte på kanten av setet eller
å lene deg mot dashbordet.
• La ikke barn stå foran SRS-
kollisjonsputen for
forsetepassasjeren eller sitte på
fanget til passasjeren foran.
1 .1 Sikker bruk
32

ADVARSEL!(Fortsettelse)
Når det ikke er montert barnesete i
passasjersetet foran
Kontroller at manuell på/av-bryter for
kollisjonspute er "ON" (på). Hvis det er
slått av, utløses ikke kollisjonsputen
hvis det skulle skje en ulykke, og det
øker faren for alvorlige personskader.
1.2.2 Ha med barn i bilen
Ta hensyn til følgende når du har barn
med deg i bilen. Barn skal sitte i
barneseter til de blir store nok til å bruke
sikkerhetsbeltene i bilen på riktig måte.
• Det anbefales at barn plasseres i
baksetet, for å unngå at de utilsiktet
kommer i kontakt med girspak,
viskerbryter osv.
• Bruk barnesikringslåsene i bakdørene
og låsebryteren for de elektriske
vinduene for å forhindre at barn åpner
dører og vinduer mens bilen er i
bevegelse. (→s. 107, s. 133)
• La aldri små barn få betjene utstyr
hvor kroppsdeler kan komme i klem,
for eksempel elektriske vinduer,
panser, bakluke, seter o.l.
ADVARSEL!
Når det er barn i bilen
La aldri barn være i bilen uten tilsyn, og
la aldri barn oppbevare eller bruke
nøkkelen.
Barn kan komme til å starte bilen eller
sette girspaken i fri. Det er også fare for
at barn kan skade seg ved å leke med
vinduene, panoramataket eller annet
utstyr i bilen. I tillegg kan ekstremt høy
eller ekstremt lav temperatur i bilen
være farlig for barn.
1.2.3 Barneseter
Før det monteres barnesete i bilen, er det
forholdsregler som må følges, ulike typer
barneseter samt monteringsmetoder osv.
skrevet i denne håndboken.• Bruk et barnesete når du har små barn
i bilen som ikke kan bruke
sikkerhetsbeltene på en trygg måte.
For barnets sikkerhet bør barnesetet
monteres i baksetet. Følg
monteringsmetoden som er beskrevet
i bruksanvisningen som følger med
barnesetet.
• Vi anbefaler bruk av et originalt
Toyota-barnesete, siden det er
tryggere for bruk i denne bilen. Toyota
originale barneseter er laget spesielt
for Toyota-biler. De kan kjøpes hos en
Toyota-forhandler.
Innholdsfortegnelse
Viktige punkter: s. 36
Ved bruk av et barnesete: s. 37
Barneseters kompatibilitet for hver
seteplassering: s. 39, s. 44
Monteringsmetode for barneseter: s. 48
• Festet med sikkerhetsbelte: s. 49
• Festet med et nedre ISOFIX-feste:
s. 50
• Bruk av et toppreimfeste: s. 51
Viktige punkter
• Prioriter og følg advarslene, samt
lover og regler som gjelder for
barneseter.
• Barn skal sitte i barneseter til de blir
store nok til å bruke sikkerhetsbeltene
i bilen på riktig måte.
• Velg et egnet barnesete i forhold til
barnets alder og størrelse.
• Vær oppmerksom på at ikke alle
barneseter passer i alle biler.
Kontroller kompatibiliteten med
seteplasseringene før du bruker eller
kjøper et barnesete. (→s. 39, s. 44)
ADVARSEL!
Barn i bilen
Ta følgende forholdsregler. Gjør du
ikke det, kan det medføre alvorlige
personskader.
1 .2 Barnesikkerhet
36

ADVARSEL!(Fortsettelse)
• For at barn skal få mest mulig effektiv
beskyttelse ved en eventuell
bilulykke eller kraftig nedbremsing,
må de være forsvarlig festet ved
hjelp av et sikkerhetsbelte eller et
barnesete som er riktig montert. Se
bruksanvisningen som følger med
barnesetet for instruksjoner for
montering. I denne håndboken gis
bare generelle
monteringsinstruksjoner.
• Toyota anbefaler på det sterkeste at
du monterer et egnet barnesete som
passer barnets vekt og størrelse, i
baksetet på bilen. I henhold til
ulykkesstatistikkene er barn tryggere
når de sitter forsvarlig fastspent i
baksetet, enn når de sitter i forsetet.
• Å holde et barn i armene er ikke et
alternativ til barnesete. Ved en
eventuell ulykke kan barnet bli klemt
mot frontruten eller mellom deg og
interiøret i bilen.
Håndtere barnesetet
Hvis barnesetet ikke festes sikkert på
plass, kan dette føre til alvorlige
personskader for barnet eller andre
passasjerer ved nødbremsing, skjening
eller en ulykke.
• Hvis bilen utsettes for et kraftig
sammenstøt ved en ulykke e.l., er det
mulig at barnesetet får skader som
ikke vises. Ikke bruk barnesetet igjen
i slike tilfeller.
• Montering kan være vanskelig eller
umulig avhengig av barnesetet. I
slike tilfeller må du kontrollere om
barnesetet er egnet for montering i
bilen. (→s. 39, s. 44) Det er viktig å
montere og følge reglene for bruk
når du har lest om festemetode for
barnesetet i denne
brukerhåndboken, samt
instruksjonene i bruksanvisningen
som følger med barnesetet.
ADVARSEL!(Fortsettelse)
• Hold barnesetet forsvarlig festet til
setet selv om det ikke er i bruk. Ikke
oppbevar barnesetet usikret i
kupeen.
• Dersom barnesetet må løsnes, må
det fjernes fra kjøretøyet eller legges
trygt i bagasjerommet.
Bruk av et barnesete
Ved montering av barnesete i
passasjersetet foran
Med tanke på barnets sikkerhet skal
barnesetet monteres i baksetet. Når
barnesetet må monteres i passasjersetet
foran, justerer du setet som følger og
monterer barnesetet:
• Flytt forsetet helt tilbake.
• Juster setehøyden til høyeste
posisjon.
• Sett seteryggen så loddrett som
mulig.
Hvis det er avstand mellom
barnesetet og seteryggen, må
vinkelen på seteryggen justeres slik at
det er god kontakt.
• Hvis hodestøtten er i veien for
barnesetet og den kan fjernes, fjerner
du hodestøtten.
Hvis ikke, settes hodestøtten i øvre
posisjon.
1 .2 Barnesikkerhet
37
1
SIKKERHET

ADVARSEL!
Bruk av et barnesete
Ta følgende forholdsregler. Gjør du
ikke det, kan det medføre alvorlige
personskader.
• Bruk aldri et bakovervendt barnesete
i passasjersetet foran mens
kollisjonsputens på/av-bryter er på.
(→s. 35) Kraften i den raske
oppblåsingen av kollisjonsputen på
passasjersiden kan forårsake dødsfall
eller alvorlige personskader i tilfelle
en ulykke.
• En etikett som er festet på
solskjermen på passasjersiden
forteller at det er forbudt å montere
et bakovervendt barnesete i
passasjersetet foran. Detaljer fra
etiketten(e) er vist i illustrasjonen
nedenfor.
ADVARSEL!
ADVARSEL!
• Bruk forovervendt barnesete i
forsetet bare når det ikke kan
unngås. Ved montering av
forovervendt barnesete eller
sittepute i passasjersetet foran
trekker du setet så langt bak som
mulig. Unnlatelse av å gjøre det kan
medføre alvorlige personskader hvis
kollisjonsputene utløses (blåses
opp).
• Ikke la et barn lene hodet eller
kroppsdeler mot døren eller
området på setet, fremre eller bakre
stolpe eller takskinnene der
SRS-sidekollisjonsputene eller
SRS-sidekollisjonsgardinene
utløses, selv om barnet sitter i et
barnesete. Dette vil være farlig
dersom SRS-sidekollisjonsputene
og/eller -sidekollisjonsgardinene
utløses, fordi sammenstøtet med
putene kan føre til alvorlige
personskader for barnet.
• Ved montering av sittepute/
barnesete må du alltid forsikre deg
om at skulderbeltet ligger over
midten av barnets skulder. Beltet bør
holdes vekk fra halsen til barnet,
men ikke slik at det kan falle av
skulderen.
1 .2 Barnesikkerhet
38

Kontroller også brukerveiledningen
som følger med barnesetet eller
kontakt forhandleren av barnesetet
hvis du er i tvil.
• "universal"
• "delvis universell"
• "begrenset"
• "bestemte biler"
*1UN(ECE) R44 og UN(ECE) R129 er
FN-bestemmelser for barneseter.
*2: Barnesetene i tabellen er kanskje ikke
er tilgjengelig utenfor EU.
*3: Det viste merket kan variere
avhengig av produktet.
Kompatibilitet for hver seteplassering
med barneseter
Biler med venstrerattBiler med høyreratt
*1, 2, 3*4
*3
*3, 5
*3
Egnet for barneseter av
"universaltype" som festes
med sikkerhetsbeltet.
Passer for barneseter fra
anbefalte barneseter og
kompatibilitetstabell (→s. 42).
Passer for i-Size- og ISOFIX-
barneseter.
1 .2 Barnesikkerhet
40

Inkluderer et toppreimfeste-
punkt.
Monter aldri et bakovervendt
barnesete i passasjersetet foran
når den manuelle av/på-
bryteren for kollisjonsputen
er på.
*1Flytt forsetet helt tilbake. Hvis
passasjersetehøyden kan justeres, settes
det i høyeste posisjon.
*2Sett seteryggen så loddrett som mulig.
Ved montering av forovervendt
barnesete: Hvis det er avstand mellom
barnesetet og seteryggen, justeres
seteryggvinkelen til det er kontakt
mellom disse.
*3Hvis hodestøtten er i veien for
barnesetet og den kan fjernes, fjerner du
hodestøtten. Hvis ikke, settes
hodestøtten i øvre posisjon.
*4Bruk kun forovervendte barneseter
når den manuelle av/på-bryteren for
kollisjonsputene er på.
*5Ikke egnet for barneseter med
støttebein.
Detaljert informasjon for montering av barneseter
Seteplassering
Seteplasseringsnummer
Manuell av/på-bryter for
kollisjonspute
ON OFF
Seteplassering er egnet
for feste med universal-
belter ( ja/nei)Ja
Kun forover-
vendtJa Ja Ja Ja
i-Size-seteplassering
( ja/nei)Nei Nei Ja Nei Ja
Seteplassering er egnet
for sidefeste (L1/L2/nei)Nei Nei Nei Nei Nei
Egnet bakovervendt feste
(R1/R2X/R2/R3/nei)Nei NeiR1, R2X,
R2NeiR1, R2X,
R2
Egnet forovervendt feste
(F2X/F2/F3/nei)Nei NeiF2X, F2,
F3NeiF2X, F2,
F3
Egnet feste for sittepute/
barnesete (B2/B3/nei)Nei Nei B2, B3 Nei B2, B3
ISOFIX barnesikringssystemer er delt inn i ulike "fester". Barnesetet kan brukes i de
seteplasseringene for "feste" som er nevnt i tabellen ovenfor. Se ulike typer "feste" i
følgende tabell. Hvis barnesetet ikke har noen type "feste" (eller du ikke finner
informasjonen i tabellen nedenfor), kan du se "kjøretøylisten" for barnesetet for
informasjon om kompatibilitet eller spør forhandleren av barnesetet.
1 .2 Barnesikkerhet
41
1
SIKKERHET

Feste Beskrivelse
F3 Forovervendte barneseter i full høyde
F2 Forovervendte barneseter med redusert høyde
F2X Forovervendte barneseter med redusert høyde
R3 Bakovervendte barneseter i full størrelse
R2 Bakovervendte barneseter med redusert størrelse
R2X Bakovervendte barneseter med redusert størrelse
R1 Bakovervendt spedbarnssete
L1 Venstrevendt (babybag) spedbarnssete
L2 Høyrevendt (babybag) spedbarnssete
B2 Sittepute/barnesete
B3 Sittepute/barnesete
Tabell for kompatibilitet og anbefalte barneseter
Vektgrupper Anbefalt barneseteSeteplassering
Manuell av/på-bryter
for kollisjonspute
ON OFF
0, 0+
Opptil 13 kgG0+ BABY SAFE
PLUS ( ja/nei)Nei Ja Ja Ja Ja
G0+ BABY SAFE
PLUS med FESTE
FOR SIKKERHETS-
BELTE, BASEPLATT-
FORM ( ja/nei)Nei Ja Ja Nei Ja
TOYOTA MINI
( ja/nei)Nei Ja Ja Ja Ja
TOYOTA MIDI
( ja/nei)Nei Nei Ja Nei Ja
TOYOTA MINI med
ISO-BASE ( ja/nei)Nei Nei Ja Nei Ja
I
9 til 18 kgTOYOTA DUO PLUS
( ja/nei)Ja
Kun sik-
kerhets-
beltefesteJa
Kun sik-
kerhets-
beltefesteJaJa
Kun sik-
kerhets-
beltefesteJa
TOYOTA MIDI
( ja/nei)Nei Nei Ja Nei Ja
II
II 15 til 25 kgKIDFIX XP SICT
( ja/nei)Ja
Kun sik-
kerhets-
beltefesteJa
Kun sik-
kerhets-
beltefesteJaJa
Kun sik-
kerhets-
beltefesteJa
MAXI PLUS
( ja/nei)Ja
Kun sik-
kerhets-
beltefesteJa
Kun sik-
kerhets-
beltefesteJaJa
Kun sik-
kerhets-
beltefesteJa
1 .2 Barnesikkerhet
42
