Page 3 of 386
1
6 5
4
3
2
7
8
Yaris OM52L09SE
OM52L09SE
OM52L09SE-FI
BildregisterSökning med hjälp av illustrationer
Trygghet
och säkerhetLäs dessa anvisningar noggrant
(Viktiga avsnitt: Bilbarnstol, stöldskyddssystem)
Bilens status-
information och
kontrollamporLäsa körrelaterad information
(Viktiga avsnitt: Instrument, informationsdisplay)
Innan du börjar
köraÖppna och stänga dörrar och fönster, inställningar innan
du börjar köra
(Viktiga avsnitt: Nycklar, dörrar, säten, elfönsterhissar)
KörningAnvisningar och råd som är nödvändiga för körning
(Viktiga avsnitt: Starta motorn, tankning)
Invändiga
funktionerAnvändning av invändiga funktioner
(Viktiga avsnitt: Luftkonditionering, förvaringsmöjligheter)
Underhåll
och skötselSkötsel av din bil samt underhållsrutiner
(Viktiga avsnitt: Interiör och exteriör, glödlampor)
Om problem
uppstårAtt göra vid funktionsstörningar och i en nödsituation
(Viktiga avsnitt: Urladdat batteri, punktering)
Bilens
specifikationerSpecifikationer, fordonsanpassning
(Viktiga avsnitt: Bränsle, olja, däcktryck)
SakregisterSökning enligt symptom
Alfabetisk sökning
OM52L09SE.book Page 1 Monday, January 4, 2021 5:46 PM
Page 4 of 386
2
Yaris OM52L09SE
INNEHÅLLSFÖRTECKNING
För din information ..........................6
Så här läser du den här instruktionsboken .......................... 9
Söka information ........................... 10
Bildregister .................................... 12
1-1. För säker körning Innan du börjar köra.............. 22
För säker körning .................. 23
Säkerhetsbälten .................... 25
Krockkuddar.......................... 28
Säkerhetsåtgärder beträffande avgaser ............ 35
1-2. Barn och säkerhet Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde ......................... 37
Åka med barn i bilen ............. 38
Bilbarnstolar .......................... 39
1-3. Assistans i nödsituation eCall...................................... 57
1-4. Stöldskydd Startspärr .............................. 68
Dubbelsidigt låssystem ......... 69
Larm...................................... 702-1. Instrumentgrupp
Varningslampor och kontrollampor ............... 76
Instrument och mätare .......... 79
Informationsdisplay ............... 82
Vindrutedisplay ..................... 88
Information om bränsleförbrukning .............. 92
3-1. Nyckelinformation Nycklar .................................. 96
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ............................. 99
Baklucka ............................. 102
Elektroniskt lås- och startsystem ....................... 105
3-3. Inställning av sätena Framsäten........................... 110
Baksäten ............................. 112
Nackskydd .......................... 113
3-4. Justera ratten och speglarna
Ratt ..................................... 116
Invändig backspegel ........... 117
Ytterbackspeglar ................. 118
3-5. Öppna och stänga fönster Elstyrda fönster ................... 120
1Trygghet och säkerhet
2Bilens statusinformation
och kontrollampor
3Innan du börjar köra
OM52L09SE.book Page 2 Monday, January 4, 2021 5:46 PM
Page 17 of 386
15
Yaris OM52L09SE
Bildregister
Informationsdisplay .................................................................... sid. 82
Bildskärm ....................................................................................... sid. 82
Om ett varningsmeddelande visas............................................... sid. 317
Parkeringsbroms ...................................................................... sid. 139
Ansätta/lossa ............................................................................... sid. 139
Säkerhetsanvisningar inför vintern............................................... sid. 223
Varningssummer/meddelande ................ ............................. sid. 139, 317
Körriktningsvisare, omkopplare .............................................. sid. 138
Strålkastaromkopplare ..... ........................................................ sid. 140
Strålkastare/främre positionsljus/baklj us/varselljus...................... sid. 140
Främre dimljus/bakre dimljus ............ ........................................... sid. 146
Torkar- och spolarspak ............................................................ sid. 146
Användning ........... ...................................................................... . sid. 146
Påfyllning av spolarvätska ................ ........................................... sid. 270
Varningsblinkers, reglage ........................................................ sid. 300
Motorhuvöppning, spak ........................................................... sid. 264
Frikopplingsspak för rattens längd- och höjdinställning.......sid. 116
Ljudanläggning
*
Luftkonditionering ................................................................... sid. 226
Användning ........... ...................................................................... . sid. 226
Eluppvärmd bakruta ..................................................................... sid. 228
Tanklucka, öppnare .................................................................. sid. 150
*: Modeller med navigations/multimedias ystem, se instruktionsboken till
navigations/multimediasystemet.
OM52L09SE.book Page 15 Monday, January 4, 2021 5:46 PM
Page 74 of 386
72
Yaris OM52L09SE
1-4. Stöldskydd
Varje gång rörelsedetektorn stängs av/
ställs in visas ett meddelande på infor-
mationsdisplayen.
nUrkoppling och automatisk återin-
koppling av rörelsedetektor
lLarmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
lNär rörelsedetektorn är avstängd
kopplas den åter in med en tryckning
på startknappen eller genom att dör-
rarna låses upp med den elektroniska
lås- och startfunktionen, eller fjärrkon-
trollen.
lRörelsedetektorn kopplas åter in auto-
matiskt när larmsystemet återaktive-
ras.
nFaktorer som inverkar på rörelse-
detektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
lMänniskor eller djur finns inne i bilen.
lEtt sidofönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv eller insekter inne i bilen • Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
lLösa föremål inne i bilen, t.ex. häng-
ande tillbehör eller kläder på galge.
lBilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett parkeringsga-
rage.
lIs eller snö tas bort från bilen vilket
orsakar upprepade stötar eller vibra-
tioner.
OM52L09SE.book Page 72 Monday, January 4, 2021 5:46 PM

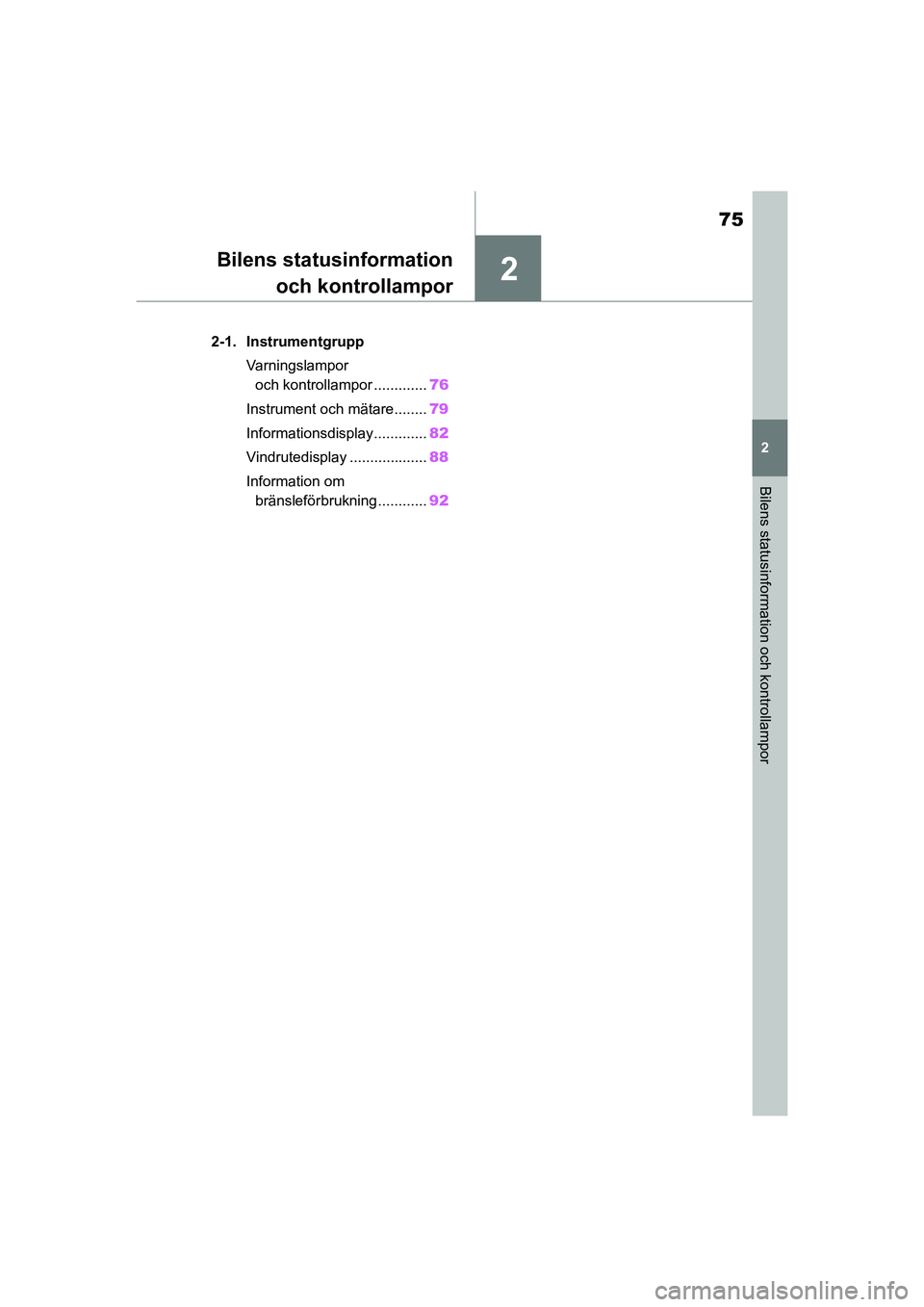

Page 77 of 386
2
75
Yaris OM52L09SE
2
Bilens statusinformation och kontrollampor
Bilens statusinformationoch kontrollampor
2-1. Instrumentgrupp
Varningslampor och kontrollampor ............. 76
Instrument och mätare........ 79
Informationsdisplay............. 82
Vindrutedisplay ................... 88
Information om bränsleförbrukning ............ 92
OM52L09SE.book Page 75 Monday, January 4, 2021 5:46 PM
Page 79 of 386
77
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några sek-
under. Det kan vara en indikering på
systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Kontrollamporna håller föraren
informerad om stat us i bilens olika
system.
Låg bränslenivå, varnings-
lampa ( sid. 311)
Förarens och framsätespas-
sagerarens säke rhetsbälte,
bältespåminnare ( sid. 312)
Baksätespassagerarnas
säkerhetsbälte, bältespå-
minnare
*2 ( sid. 312)
Däcktryckvarningslampa
*1
( sid. 313)
(Orange)
LTA, indikator*2
(i förekommande fall)
( sid. 313)
(Blinkar)
Stopp- och Startsystem,
avstängningsindikator*1
( sid. 313)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator*1
(i förekommande fall)
( sid. 314)
(Blinkar)
”RCTA OFF”, indikator*1
(i förekommande fall)
( sid. 314)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
( sid. 315)
Slirindikering
*1 ( sid. 315)
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att
dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vil-
ket kan resultera i svåra eller livsho-
tande skador. Låt en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen omedelbart om detta skulle
inträffa.
Indikeringslampor
Körriktningsvisare
( sid. 138)
Bakljus ( sid. 140)
Helljus, kontrollampa
( sid. 141)
Automatiskt helljus,
kontrollampa
(i förekommande fall)
( sid. 143)
Dimljus fram, indikator
( sid. 146)
Dimljus bak, kontrollampa
( sid. 146)
PCS, varningslampa
*1, 2
(i förekommande fall)
( sid. 160)
Farthållare, indikator
*3
(i förekommande fall)
( sid. 177)
Aktiv farthållare, indikator
*3
(i förekommande fall)
( sid. 177)
OM52L09SE.book Page 77 Monday, January 4, 2021 5:46 PM
Page 80 of 386
78
Yaris OM52L09SE
2-1. Instrumentgrupp
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, e ller efter några sek-
under. Det kan vara en indikering på
systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds när systemet
stängs av.
*3: Den här lampan tänds på informa-tionsdisplayen.
*4: Beroende på rådande driftsförhållan-den kan lampans färg ändras och
om den är tänd/blinkar.
*5: Den här lampan tänds i ytterback-speglarna.
*6: Om utetemperaturen är högst 3 °C blinkar den här kontrollampan i cirka
10 sekunder och lyser sedan med
fast sken.
*7: Den här lampan tänds på mittpane-len.
Farthållare ”SET”
kontrollampa
*3
(i förekommande fall)
( sid. 177)
*4
LTA, indikator*3
(i förekommande fall)
( sid. 173)
BSM-kontrollampor på
ytterbackspegel
*1, 5
(i förekommande fall)
( sid. 197, 209)
BSM OFF, kontrollampa
*2
(i förekommande fall)
( sid. 197)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
( sid. 203)
”RCTA OFF”, indikator
*1, 2
(i förekommande fall)
( sid. 209)
Stopp- och Startsystem,
indikator
*1 ( sid. 192)
Stopp- och Startsystem,
avstängningsindikator
*1, 2
( sid. 192)
(Blinkar)
Slirindikering*1 ( sid. 216)
”TRC OFF”, kontrollampa
*2
( sid. 216)
VSC OFF, kontrollampa
*1, 2
( sid. 217)
Elektroniskt lås- och
startsystem, kontrollampa
*3
( sid. 132)
Växellägesindikator
( sid. 137)
Parkeringsbroms, kontrollampa ( sid. 139)
Låg utetemperatur, kontrollampa
*3, 6 ( sid. 79)
Stöldskyddssystem,
kontrollampa ( sid. 68, 70)
”PASSENGER AIR
BAG”, kontrollampa
*1, 7
( sid. 37)
”iMT”, kontrollampa
*3
( sid. 137)
SPORT-läge, kontrollampa
*3
( sid. 213)
TRACK-läge, kontrollampa
*3
( sid. 213)
EXPERT-läge, kontrollampa
*3
( sid. 217)
OM52L09SE.book Page 78 Monday, January 4, 2021 5:46 PM
Page 81 of 386
79
2
Yaris OM52L09SE

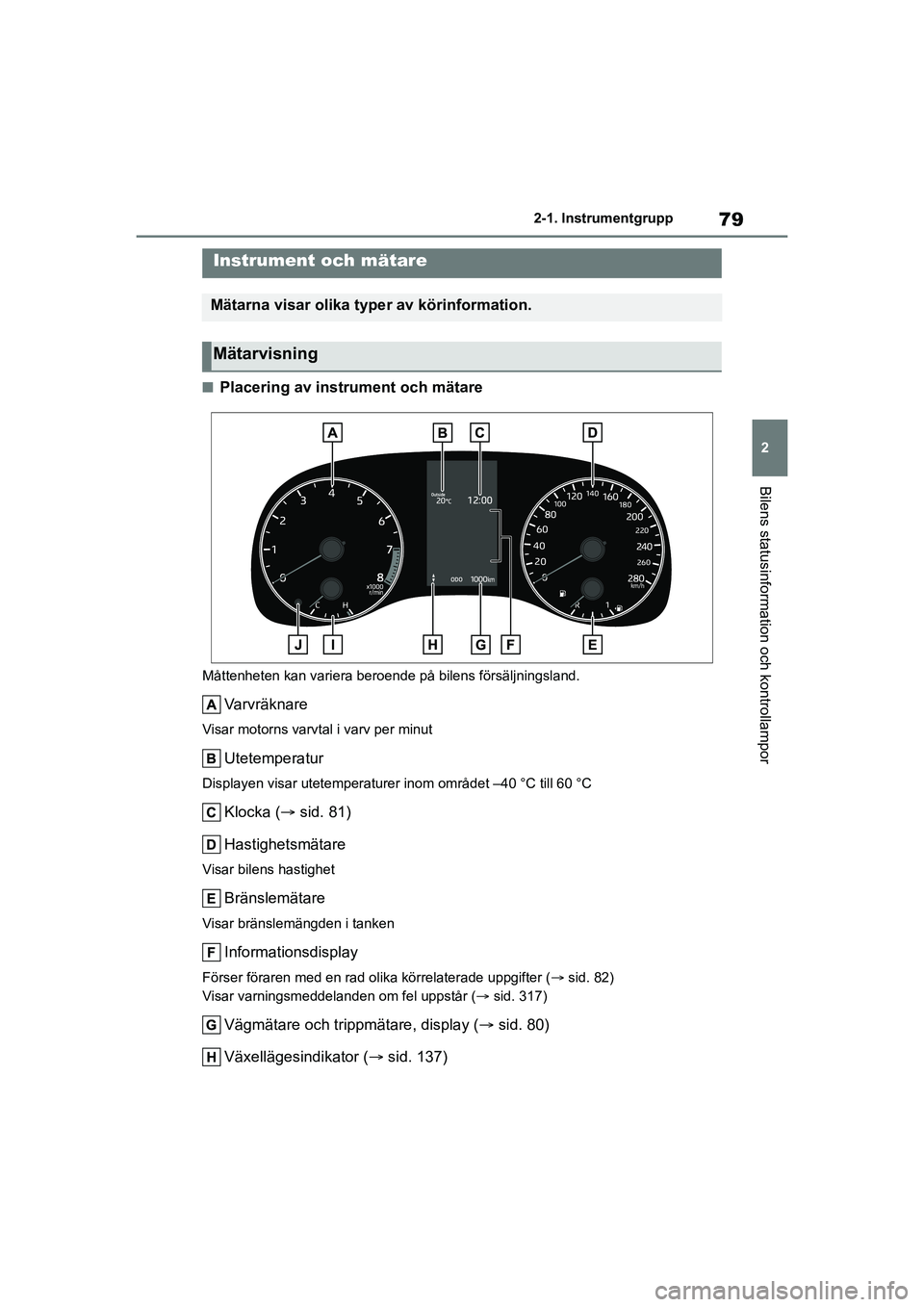

2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
nPlacering av instrument och mätare
Måttenheten kan variera beroende på bilens försäljningsland.
Varvräknare
Visar motorns varvtal i varv per minut
Utetemperatur
Displayen visar utetemperaturer inom området –40 °C till 60 °C
Klocka (sid. 81)
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 82)
Visar varningsmeddelanden om fel uppstår ( sid. 317)
Vägmätare och trippmätare, display ( sid. 80)
Växellägesindikator ( sid. 137)
Instrument och mätare
Mätarna visar olika ty per av körinformation.
Mätarvisning
OM52L09SE.book Page 79 Monday, January 4, 2021 5:46 PM
Page 82 of 386
80
Yaris OM52L09SE

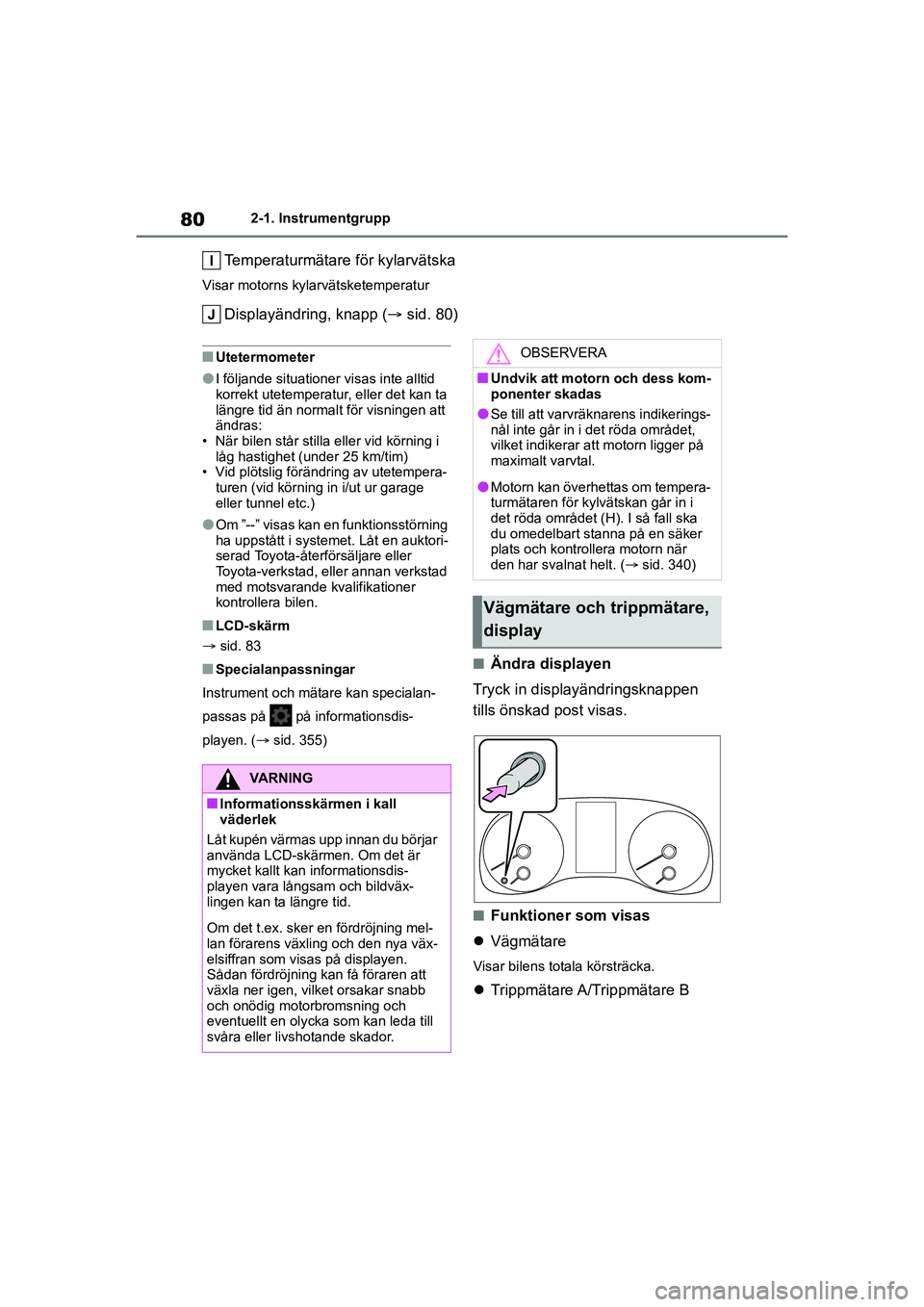

2-1. Instrumentgrupp
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur
Displayändring, knapp (sid. 80)
nUtetermometer
lI följande situationer visas inte alltid
korrekt utetemperatur, eller det kan ta
längre tid än normalt för visningen att
ändras:
• När bilen står stilla eller vid körning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetempera- turen (vid körning in i/ut ur garage
eller tunnel etc.)
lOm ”--” visas kan en funktionsstörning
ha uppstått i system et. Låt en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
nLCD-skärm
sid. 83
nSpecialanpassningar
Instrument och mätare kan specialan-
passas på på informationsdis-
playen. ( sid. 355)nÄndra displayen
Tryck in displayändringsknappen
tills önskad post visas.
nFunktioner som visas
Vägmätare
Visar bilens totala körsträcka.
Trippmätare A/Trippmätare B
VARNING
nInformationsskärmen i kall
väderlek
Låt kupén värmas upp innan du börjar
använda LCD-skärmen. Om det är
mycket kallt kan informationsdis-
playen vara långsam och bildväx-
lingen kan ta längre tid.
Om det t.ex. sker en fördröjning mel-
lan förarens växling och den nya väx-
elsiffran som visas på displayen.
Sådan fördröjning kan få föraren att
växla ner igen, vilket orsakar snabb
och onödig motorbromsning och
eventuellt en olycka som kan leda till
svåra eller livshotande skador.
OBSERVERA
nUndvik att motorn och dess kom-
ponenter skadas
lSe till att varvräknarens indikerings-
nål inte går in i det röda området,
vilket indikerar att motorn ligger på
maximalt varvtal.
lMotorn kan överhettas om tempera-
turmätaren för kylvä tskan går in i
det röda området (H). I så fall ska
du omedelbart stanna på en säker
plats och kontrollera motorn när
den har svalnat helt. ( sid. 340)
Vägmätare och trippmätare,
display
OM52L09SE.book Page 80 Monday, January 4, 2021 5:46 PM
Page 83 of 386
81
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika körsträckor
oberoende av varandra.
Nollställ genom att visa displayen för
önskad trippmätare och hålla knappen
för displaybyte intryckt.
nStälla in minuten på ”00”.
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka: 00”.
Tryck på för att ställa in
klockan på början av nästa timme.
t.ex.
01:00 till 01:29 01:00
01:30 till 01:59 02:00
nÄndra klockan
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka: 00”.
3 Håll knappen intryckt. 4
Tryck på eller för att
välja den post som ska ändras.
5 Tryck på eller för att
ändra inställning.
Följande kan ändras:
12-timmarsklocka/24-timmar-
sklocka
Timme
Minut
Klockorna på följande kan ställas in
på skärmen för ljudanläggningen.
Informationsdisplay
Ljudsystem, skärm
Se instruktionsboken till naviga-
tions- och multimediasystemet för
ytterligare detaljer.
nSkärm för inställning av klocka
(modeller med navigations/multi-
mediasystem)
Om ”Klocka: 00” visas när väljs på
informationsdisplayen kan en störning
ha uppstått i systemet. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera
bilen.
Ställa in klockan (modeller
utan navigationssystem
eller multimediasystem)
Ställa in klockan (modeller
med navigationssystem
eller multimediasystem)
OM52L09SE.book Page 81 Monday, January 4, 2021 5:46 PM
