dimensions TOYOTA GR YARIS 2020 Notices Demploi (in French)

13
YARIS(GR) Owner's Manual_Europe_M52L10_fr
Index illustré
Méthode de ravitaillement en carburant .........................................................P.155
Type de carburant/contenance du réservoir ...................................................P.358
Pneus.............................................................................................................P.282
Dimensions/pression de gonflage des pneus.................................................P.363
Pneus hiver/chaînes à neige ..........................................................................P.229
Contrôle/permutation/système d’alerte de pression des pneus .....................P.282
En cas de pneu crevé.....................................................................................P.331
Capot .............................................................................................................P.272
Ouverture .......................................................................................................P.272
Huile moteur ...................................................................................................P.358
En cas de surchauffe......................................................................................P.352
Projecteurs/feux de position avant/éclairages de jour/clignotants .P.143, 145
Projecteurs antibrouillard............................................................................P.151
Feux arrière/clignotants.......................................................................P.143, 145
Feux stop
Clignotants latéraux .....................................................................................P.143
Éclairage de plaque d’immatriculation.......................................................P.145
Feu arrière de brouillard ..............................................................................P.151
Feu de recul
Manœuvre de la position de sélection sur R ..................................................P.140
Ampoules des éclairages extérieurs
(Méthode de remplacement: P.307, Puissances: P.364)

165
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite■Activation/désactivation du sys-
tème de sécurité de pré-collision
Vous pouvez utiliser ( →P.367) à
l’écran multifonctionnel pour acti-
ver/désactiver le système de sécurité
de pré-collision.
Le système est automatiquement activé
chaque fois que vous mett ez le contacteur
de démarrage sur MARCHE.
Si le système est inactif, le témoin
d’alerte PCS s’allume et un message
s’affiche à l’écran multifonctionnel.
“Le système PCS est désactivé.”
AVERTISSEMENT
• Dans certaines situations, alors que la
correction active d’urgence est en action, celle-ci peut être annulée si le système évalue que le conducteur
effectue une manœuvre d’évitement car il appuie franchement sur la pédale d’accélérateur, donne un coup de volant
ou appuie sur la pédale de frein.
• Lorsque la correction active d’urgence est en action, si le conducteur tient fer-
mement en mains le volant de direction ou le tourne en sens inverse de celui dans lequel le système le braque, la
fonction est annulée.
■Quand désactiver le système de sécurité de pré-collision
Dans les situations suivantes, désactivez
le système car il risque de ne pas fonction- ner normalement, avec pour résultat pos-sible un accident grave, voire mortel:
●Lorsque le véhicule est remorqué
●Lorsque vous utilisez votre véhicule pour en remorquer un autre
●Lorsque vous transportez le véhicule par camion, bateau, train ou par tout
autre moyen de transport similaire
●Lorsque le véhicule est levé sur un pont avec le moteur en marche et les roues
pouvant tourner librement
●Lorsque le véhicule est contrôlé sur un banc à rouleaux, comme un banc dyna-
mométrique ou d’étalonnage de comp- teur de vitesse, ou lorsqu’est utilisée une équilibreuse de roue sur véhicule
●Lorsque le pare-chocs avant ou la calandre a subi un choc violent, suite à un accident ou tout autre motif
●Si le véhicule ne peut plus rouler de manière fiable, notamment lorsqu’il a été impliqué dans un accident ou est
défaillant
●Lorsque vous utilisez le véhicule en conduite sportive ou en tout-chemin
●Lorsque les pneus ne sont pas gonflés à la bonne pression
●Lorsque les pneus sont très usés
●Lorsque les pneus montés sont d’autres dimensions que celles préconisées
●Lorsque vous montez des chaînes à neige
●Lorsque vous utilisez la roue de secours
compacte ou le kit de réparation anticre- vaison de secours
●Si le véhicule est temporairement
équipé d’un matériel (chasse-neige, etc.) susceptible de masquer le capteur radar ou la caméra frontale
Configuration du système de
sécurité de pré-collision

171
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
nombre de surfaces susceptibles de réflé- chir les ondes radio (tunnels, ponts à poutres métalliques, routes gravillonnées,
routes enneigées avec traces visibles de passage de véhicules, etc.)• Lorsqu’il y a un effet sur les ondes radio au
radar équipant un autre véhicule • Lorsque plusieurs obstacles détectables sont proches les uns des autres
• Si la lumière du soleil ou autre éclaire directement l’obstacle détectable• Lorsqu’un obstacle détectable se présente
sous la forme d’un halo lumineux d’appa- rence extrêmement brillante• Lorsqu’un obstacle détectable apparaît de
même couleur ou de même luminosité que ce qui l’entoure• Si un obstacle détectable coupe la route ou
surgit sans préavis devant votre véhicule • Lorsque l’avant de votre véhicule est frappé par de l’eau, de la neige, de la
poussière, etc. • Lorsqu’une lumière de face très vive, comme celle du soleil ou des projecteurs
des véhicules circulant en sens inverse, éclaire directement la caméra frontale• Lorsque vous approchez un véhicule
devant le vôtre par son flanc ou sa partie avant• Si le véhicule qui précède est une moto
• Si le véhicule qui précède est étroit, comme un véhicule de mobilité person-nelle
• Si le véhicule qui précède présente une partie arrière de dimensions réduites, comme un poids lourd à vide par exemple
• Si le véhicule qui précède présente une partie arrière de hauteur réduite, comme un camion-plateau par exemple
• Si le véhicule qui précède possède une garde au sol extrêmement haute
• Si le véhicule qui précède transporte une charge qui dépasse par rapport à son pare-chocs arrière
• Si le véhicule qui précède est de forme irrégulière, comme un tracteur ou un side-car par exemple
• Pour la région A: Si le véhicule qui précède est une bicyclette d’enfant, une bicyclette transportant une charge encombrante, ou
montée par plus d’une seule personne, ou de forme particulière (équipée d’un siège enfant, en tandem, etc.)
• Pour la région A: Si un piéton ou un cycliste sur son vélo présente une taille inférieure à 1 m (3,2 ft.) environ ou supé-
rieure à 2 m (6,5 ft.) environ • Pour la région A: Si un piéton/cycliste porte des vêtements très amples (imperméable,
jupe longue, etc.) rendant sa silhouette dif- ficilement identifiable• Pour la région A: Si un piéton se penche
en avant ou s’accroupit ou un cycliste se penche en avant• Pour la région A: Si un piéton/cycliste se
déplace à allure rapide • Pour la région A: Si un piéton pousse une poussette, un fauteuil roulant, un vélo ou
tout autre véhicule • Lorsque vous roulez par mauvais temps, tel que forte pluie, brouillard, neige ou tem-
pête de sable • Lorsque vous traversez un nuage de vapeur ou de fumée
• Lorsque la luminosité ambiante est faible, comme à l’aube ou au crépuscule, pendant la nuit ou dans un tunnel par exemple, ce
qui donne à l’obstacle détectable la même couleur apparente que ce qui l’entoure• Lorsque vous roulez dans une zone où la
luminosité ambiante varie brutalement, comme une entrée ou une sortie de tunnel par exemple
• Après que le moteur ait été démarré, le véhicule n’a pas roulé pendant un certain

176
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
■Fonction d’alerte de sortie de voie
Lorsque le système évalue que le véhi-
cule risque de quitter sa voie ou la
chaussée*, il en alerte le conducteur
par un message affiché à l’écran multi-
fonctionnel, accompagné d’un signal
sonore d’alerte.
Lorsque le signal sonore d’alerte se
AVERTISSEMENT
●Le véhicule circule dans une zone
dépourvue de banches blanches (jaunes), comme avant une barrière de péage ou un point de contrôle, ou à une
intersection, etc.
●Les bandes blanches (jaunes) sont cra- quelées, présence de balises au sol ou
de pavés.
●Les bandes blanches (jaunes) sont invi- sibles ou difficiles à distinguer pour
cause de sable, etc.
●Le véhicule circule sur une chaussée rendue humide par la pluie, les flaques
d’eau, etc.
●Les bandes de signalisation sont jaunes (ce qui peut être plus difficile à recon-
naître que des bandes blanches).
●Les bandes blanches (jaunes) croisent une bordure, etc.
●Le véhicule circule sur un revêtement luisant, comme le béton par exemple.
●Si le bord de route n’est pas franc ou
rectiligne.
●Le véhicule circule sur un revêtement
rendu luisant par des reflets de lumière, etc.
●Le véhicule circule dans une zone où la
luminosité ambiante varie brutalement, comme par exemple une entrée ou une sortie de tunnel, etc.
●La caméra est directement frappée par la lumière issue des projecteurs d’un véhicule en sens inverse, du soleil, etc.
●Le véhicule circule sur une déclivité.
●Le véhicule circule sur une route qui tourne à gauche ou à droite, ou sur une
route sinueuse.
●Le véhicule circule sur une route non pavée ou en mauvais état.
●La voie de circulation est excessive-ment large ou étroite.
●Le véhicule est très incliné car il trans-porte des bagages lourds ou ses pneus
sont mal gonflés.
●La distance avec le véhicule qui pré- cède est extrêmement courte.
●Importants mouvements du véhicule de haut en bas et inversement en raison de l’état de la route pendant la marche
(route en mauvais état, cassures dans la route).
●Lorsque vous circulez la nuit dans un
tunnel avec les projecteurs principaux éteints ou éclairant faiblement parce que les optiques en sont sales ou déré-
glées.
●Le véhicule est frappé par un vent de travers.
●Le véhicule est soumis à la masse d’air déplacée par un autre circulant sur une voie voisine.
●Le véhicule vient de changer de voie ou de franchir une intersection.
●Lorsque vous utilisez des pneus diffé-
rents en structure, manufacturier, marque ou profil.
●Lorsque les pneus montés sont d’autres
dimensions que celles préconisées.
●Le véhicule est équipé de pneus neige, etc.
●Vous utilisez le véhicule à des vitesses extrêmement élevées.
Fonctions intégrées au sys-
t è m e LTA

218
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
rendue humide par l’eau stagnante par mauvais temps (forte pluie, neige ou brouillard par exemple)
●Lorsque plusieurs véhicules approchent alors qu’ils se suivent de près les uns des
autres
●Quand un véhicule approche à vive allure
●Lorsque le véhicule est équipé d’un acces- soire susceptible de masquer un capteur,
comme un anneau de remorquage, une protection de pare-chocs (une baguette décorative supplémentaire, etc.), un porte-
vélo ou un chasse-neige
●Lorsque vous reculez en pente avec une
variation brutale de dénivelé
●Lorsque vous sortez en marche arrière
d’une place de stationnement avec un angle très fermé
●Lorsque vous tractez une cara-vane/remorque
●Quand il y a un écart de hauteur important entre votre véhicule et celui qui pénètre dans la zone de détection
●Lorsqu’un capteur ou la partie qui l’entoure est extrêmement chaude ou froide
●Si la suspension a été modifiée ou les pneus montés sont d’autres dimensions que celles préconisées
●Si l’avant du véhicule se cabre ou plonge sous l’effet de la charge transportée
●Lorsque vous tournez tout en reculant
●Lorsqu’un véhicule tourne pour entrer dans le périmètre de détection
■Situations dans lesquelles le système peut intervenir même s’il n’y a aucun risque de collision
Les cas où la fonction RCTA détecte à tort un
véhicule et/ou un obstacle peuvent augmen- ter dans les situations suivantes:
●Lorsque la place de stationnement est orientée face à une rue et que des véhi-cules y circulent
●Lorsque la distance est faible entre votre véhicule et des obstacles métalliques sus-
ceptibles de réfléchir les ondes électriques

219
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
(barrière de sécurité, mur, signalisation ou véhicule stationné par exemple)
●Lorsque le véhicule est équipé d’un acces-soire susceptible de masquer un capteur, comme un anneau de remorquage, une
protection de pare-chocs (une baguette décorative supplémentaire, etc.), un porte-vélo ou un chasse-neige
●Lorsqu’un véhicule passe par le côté du vôtre
●Lorsqu’un véhicule détecté tourne alors qu’il s’approche du vôtre
●Lorsque à côté de votre véhicule se trouvent des équipements en rotation,
comme le ventilateur d’un groupe de clima- tisation par exemple
●Lorsque de l’eau est projetée ou pulvérisée sur le pare-chocs arrière, provenant d’un système d’arrosage par exemple
●Objets en mouvement (drapeaux, fumées d’échappement, grosses gouttes de pluie
ou flocons de neige, eau de pluie sur la chaussée, etc.)
●Lorsque la distance est réduite entre votre véhicule et une barrière de sécurité, un mur, etc., entrant dans la zone de détec-
tion
●Grillages et gouttières
●Lorsqu’un capteur ou la partie qui l’entoure est extrêmement chaude ou froide
●Si la suspension a été modifiée ou les pneus montés sont d’autres dimensions
que celles préconisées
●Si l’avant du véhicule se cabre ou plonge
sous l’effet de la charge transportée

227
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
AVERTISSEMENT
●Lorsque vous roulez avec des chaînes à
neige
●Lorsque vous roulez sur des obstacles sur la route
●Lorsque vous roulez sur une route com-portant des nids-de-poule ou dont la chaussée est déformée
■Conditions dans lesquelles les sys-tèmes TRC/VSC ne fonctionnent pas efficacement
La route est tellement glissante que même
avec le système TRC/VSC en action, il n’est pas possible de conserver une motri-cité et un pouvoir directionnel suffisants.
Prendre le volant avec soin lorsque les conditions risquent de faire perdre toute motricité et stabilité au véhicule.
■Conditions dans lesquelles l’aide au démarrage en côte ne fonctionne pas efficacement
●Ne vous en remettez pas aveuglément
au système d’aide au démarrage en côte. L’aide au démarrage en côte peut ne pas fonctionner efficacement dans
les pentes abruptes et sur les routes verglacées.
●À la différence du frein de stationne-ment, l’aide au démarrage en côte n’est pas destinée à immobiliser le véhicule
pour une période prolongée. Ne pas essayer d’utiliser l’aide au démarrage en côte pour immobiliser le véhicule
dans une pente, sous peine de provo- quer un accident.
■Lorsque le système TRC/VSC est
activé
Le témoin indicateur de perte d’adhérence clignote. Conduisez toujours prudem-ment. Toute conduite imprudente risque de
provoquer un accident. Faites preuve de prudence extrême lorsque le témoin indi-cateur clignote.
■Lorsque les systèmes TRC/VSC sont désactivés
Restez particulièrement vigilant et adaptez
votre vitesse aux conditions de circulation. Les systèmes TRC/VSC étant conçus pour contribuer à assurer au véhicule sa
stabilité et son pouvoir directionnel, ne les désactivez qu’en cas de nécessité.
■Précautions avec le mode Expert
●Ne pas utiliser sur la voie publique.
●Son utilisation est possible uniquement lorsque vous pouvez garantir les condi-tions tenant à la route et la sécurité des
alentours.
●Pour pouvoir être utilisé comme il se doit, le mode Expert exige des compé-
tences de pilotage de niveau profes- sionnel. Lorsque vous roulez en mode Expert, vérifiez toujours les conditions
tenant à la route et les alentours et soyez plus vigilant que d’habitude.
■Remplacement des pneus
Veillez à ce que tous les pneumatiques
soient conformes aux préconisations en dimensions, marque, profil et capacité de charge totale. Par ailleurs, assurez-vous
que les pneus sont toujours gonflés à la pression de gonflage préconisée.Les systèmes ABS, TRC et VSC ne fonc-
tionnent pas correctement si le véhicule est équipé de pneumatiques différents.Prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable pour tout complément d’information lorsque vous
devez remplacer les pneus.
■Comportement des pneus et de la suspension
L’utilisation de pneus affectés d’un pro-
blème quelconque et la modification des suspensions influent sur les systèmes d’aide à la conduite et peuvent causer le
mauvais fonctionnement de l’un d’entre eux.

229
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-6. Conseils de conduite
Conduite
4-6.Conse ils de con duite
zUtilisez des ingrédients adaptés aux
températures extérieures.
• Huile moteur
• Liquide de refroidissement moteur
• Liquide de lave-glace
z Faites contrôler l’état de la batterie
par un technicien d’entretien.
z Faites équiper le véhicule en pneus
hiver ou achetez une paire de
chaînes à neige pour les roues
avant.
Veillez à ce que tous les pneus soient de
dimensions et de marque identiques, et que
les chaînes correspondent aux dimensions
des pneus.
Effectuez les tâches suivantes, en fonc-
Conseils de conduite en
hiver
Effectuez les préparatifs et les
contrôles nécessaires avant de
voyager en hiver. Adaptez tou-
jours les conditions d’utilisation
du véhicule aux conditions clima-
tiques.
Préparatifs pré-hivernaux
AVERTISSEMENT
■Conduite avec des pneus neige
Respectez les précaut ions suivantes pour
réduire les risques d’accident. À défaut, une perte de contrôle du véhi-cule peut s’ensuivre et provoquer un acci-
dent grave, voire mortel.
●Utilisez des pneumat iques des dimen- sions préconisées.
●Veillez à ce que les pneus soient tou-jours gonflés à la pression préconisée.
●Ne pas rouler à des vitesses supé-rieures aux limitations de vitesse ou aux
limitations de vitesse préconisées pour les pneus neige utilisés.
●Équipez toutes les roues de pneus
neige, et pas seulement un essieu.
■Conduite avec des chaînes à neige
Respectez les précauti ons suivantes pour réduire les risques d’accident.
À défaut, le véhicule risque de devenir incontrôlable et de provoquer un accident grave, voire mortel.
●Ne pas dépasser les limitations de vitesse préconisées pour les chaînes à neige utilisées, ou 50 km/h (30 mph),
selon la valeur la plus faible.
●Évitez de rouler sur les routes en mau- vais état ou dans des nids-de-poule.
●Évitez toute accélération, tout change-ment de direction et tout freinage brutal ou violent, ainsi que tout changement
de rapport entraînant un important frein moteur.
●Ralentissez suffisamment avant d’entrer
dans un virage, pour être sûr de garder la maîtrise du véhicule.
●Ne pas utiliser le système LTA (Aide au
suivi de voie). (sur modèles équipés)
NOTE
■Réparation ou remplacement des pneus neige
Confiez la réparation ou le remplacement
des pneus neige à un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable ou un spé-
cialiste compétent en pneus. Cela est dû au fait que la dépose et le montage des pneus neige peuvent jouer
sur le fonctionnement des valves à émet- teur d’alerte de pression des pneus.
Avant de prendre le volant

230
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-6. Conseils de conduite
tion des conditions d’utilisation:
z Ne pas forcer l’ouverture d’une vitre
ou la manœuvre d’un essuie-glace
pris par la glace. Versez de l’eau
tiède sur les parties gelées pour en
faire fondre la glace. Épongez immé-
diatement l’eau pour l’empêcher de
geler.
z Pour un fonctionnement efficace de
la soufflerie de climatisation, déga-
gez les grilles d’aération à la base
du pare-brise de toute la neige accu-
mulée.
z Contrôlez et dégagez les éclairages
extérieurs, le toit du véhicule, le
châssis, les passages de roue et les
freins de toute accumulation de
glace ou de neige.
z Nettoyez vos semelles de chaus-
sures de la neige ou de la boue
accumulée avant de monter dans le
véhicule.
Accélérez progressivement, maintenez
la distance de sécurité avec le véhicule
qui précède et roulez à une vitesse rai-
sonnable adaptée aux conditions de
circulation.
z Stationnez le véhicule et mettez le
sélecteur de vitesses sur 1 ou R,
mais ne serrez pas le frein de sta-
tionnement. Le frein de stationne-
ment risque d’être bloqué par le gel,
empêchant ainsi tout desserrage. Si
vous stationnez le véhicule sans ser-
rer le frein de stationnement, veillez
à caler les roues.
Ne pas le faire peut être dangereux,
car le véhicule peut se mettre en
mouvement à tout instant et provo-
quer éventuellement un accident.
Lorsque vous montez des chaînes à
neige, utilisez des chaînes de la taille
qui convient.
La taille des chaînes est réglementée
en fonction des dimensions des pneus.
Chaîne latérale:
3 mm (0,12 in.) en diamètre
10 mm (0,39 in.) en largeur
30 mm (1,18 in.) en longueur
Chaîne transversale:
4 mm (0,16 in.) en diamètre
14 mm (0,55 in.) en largeur
25 mm (0,98 in.) en longueur
Les réglementations relatives à l’utilisa-
tion de chaînes à neige varient selon
les régions et les catégories de route.
Vérifiez toujours les réglementations
Lorsque vous conduisez le
véhicule
Lorsque vous stationnez le
véhicule
Choix des chaînes à neige
Réglementations sur l’usage
des chaînes à neige

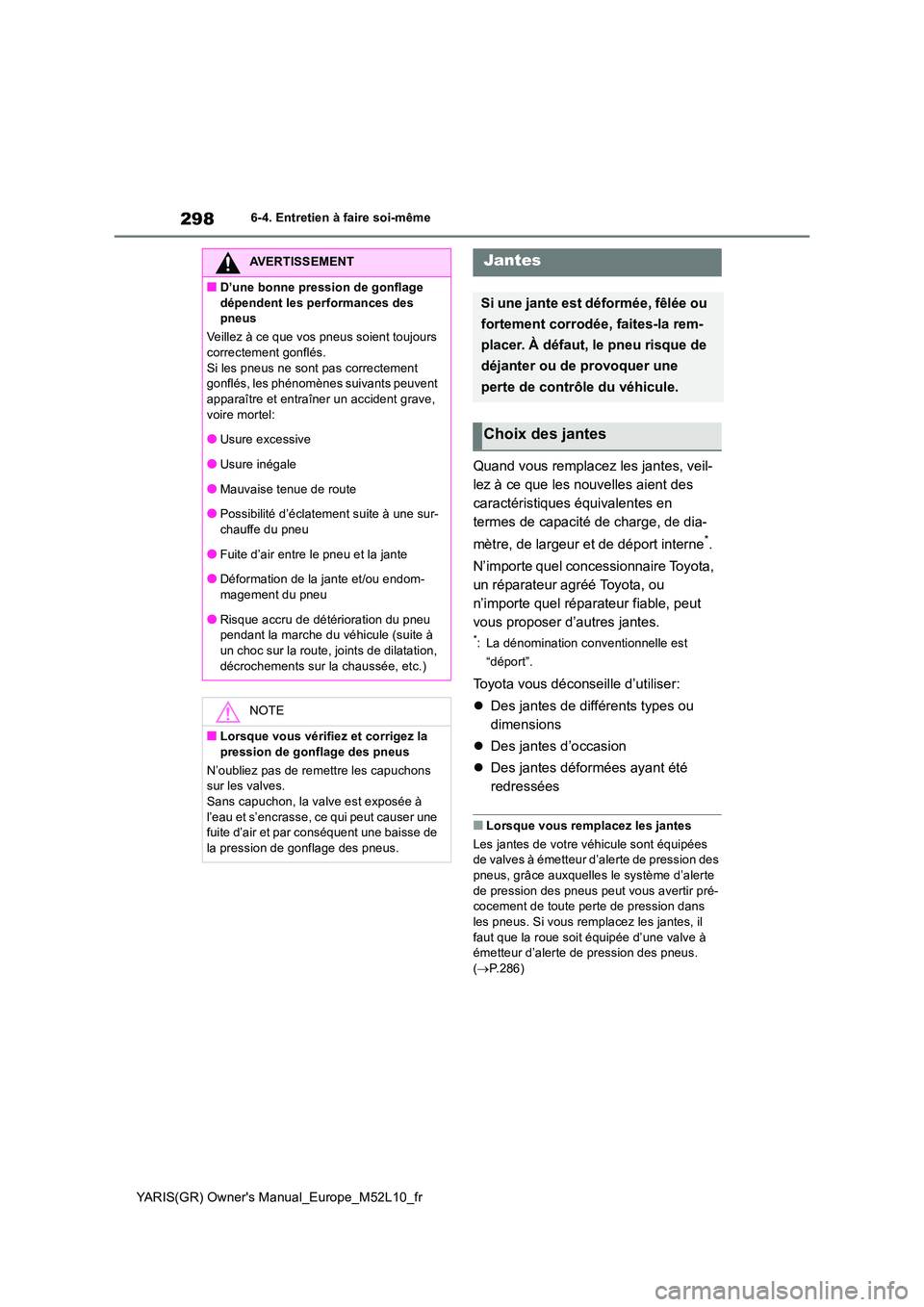

298
YARIS(GR) Owner's Manual_Europe_M52L10_fr
6-4. Entretien à faire soi-même
Quand vous remplacez les jantes, veil-
lez à ce que les nouvelles aient des
caractéristiques équivalentes en
termes de capacité de charge, de dia-
mètre, de largeur et de déport interne*.
N’importe quel concessionnaire Toyota,
un réparateur agréé Toyota, ou
n’importe quel réparateur fiable, peut
vous proposer d’autres jantes.
*: La dénomination conventionnelle est
“déport”.
Toyota vous déconseille d’utiliser:
z Des jantes de différents types ou
dimensions
z Des jantes d’occasion
z Des jantes déformées ayant été
redressées
■Lorsque vous remplacez les jantes
Les jantes de votre véhicule sont équipées de valves à émetteur d’alerte de pression des
pneus, grâce auxquelles le système d’alerte de pression des pneus peut vous avertir pré-cocement de toute perte de pression dans
les pneus. Si vous remplacez les jantes, il faut que la roue soit équipée d’une valve à émetteur d’alerte de pression des pneus.
( →P.286)
AVERTISSEMENT
■D’une bonne pression de gonflage
dépendent les performances des pneus
Veillez à ce que vos pneus soient toujours correctement gonflés.
Si les pneus ne sont pas correctement gonflés, les phénomènes suivants peuvent apparaître et entraîner un accident grave,
voire mortel:
●Usure excessive
●Usure inégale
●Mauvaise tenue de route
●Possibilité d’éclatement suite à une sur- chauffe du pneu
●Fuite d’air entre le pneu et la jante
●Déformation de la jante et/ou endom-magement du pneu
●Risque accru de détérioration du pneu pendant la marche du véhicule (suite à un choc sur la route, joints de dilatation,
décrochements sur la chaussée, etc.)
NOTE
■Lorsque vous vérifiez et corrigez la
pression de gonflage des pneus
N’oubliez pas de remettre les capuchons sur les valves.Sans capuchon, la valve est exposée à
l’eau et s’encrasse, ce qui peut causer une fuite d’air et par conséquent une baisse de la pression de gonflage des pneus.
Jantes
Si une jante est déformée, fêlée ou
fortement corrodée, faites-la rem-
placer. À défaut, le pneu risque de
déjanter ou de provoquer une
perte de contrôle du véhicule.
Choix des jantes
