6-4. Zelf uit te voeren onderhoud

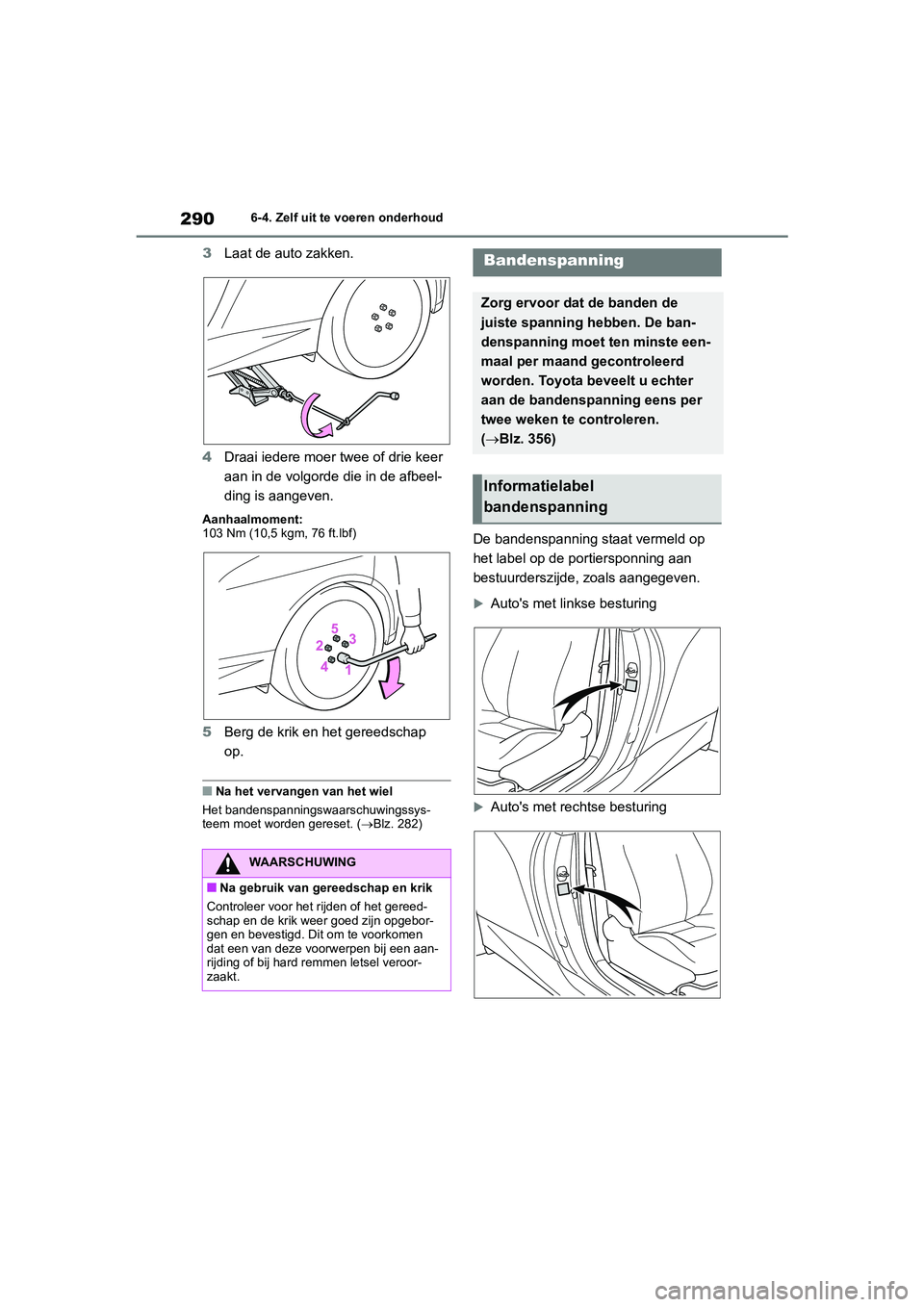

3Laat de auto zakken.
4 Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft.lbf)
5Berg de krik en het gereedschap
op.
■Na het vervangen van het wiel
Het bandenspanningswaarschuwingssys-
teem moet worden gereset. ( Blz. 282)
De bandenspanning staat vermeld op
het label op de portiersponning aan
bestuurderszijde, zoals aangegeven.
Auto's met linkse besturing
Auto's met rechtse besturing
WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
( Blz. 356)
Informatielabel
bandenspanning
GR_Yaris_OM_Europe_OM52L09E.book Page 290 Thursday, August 27, 2020 1:58 PM

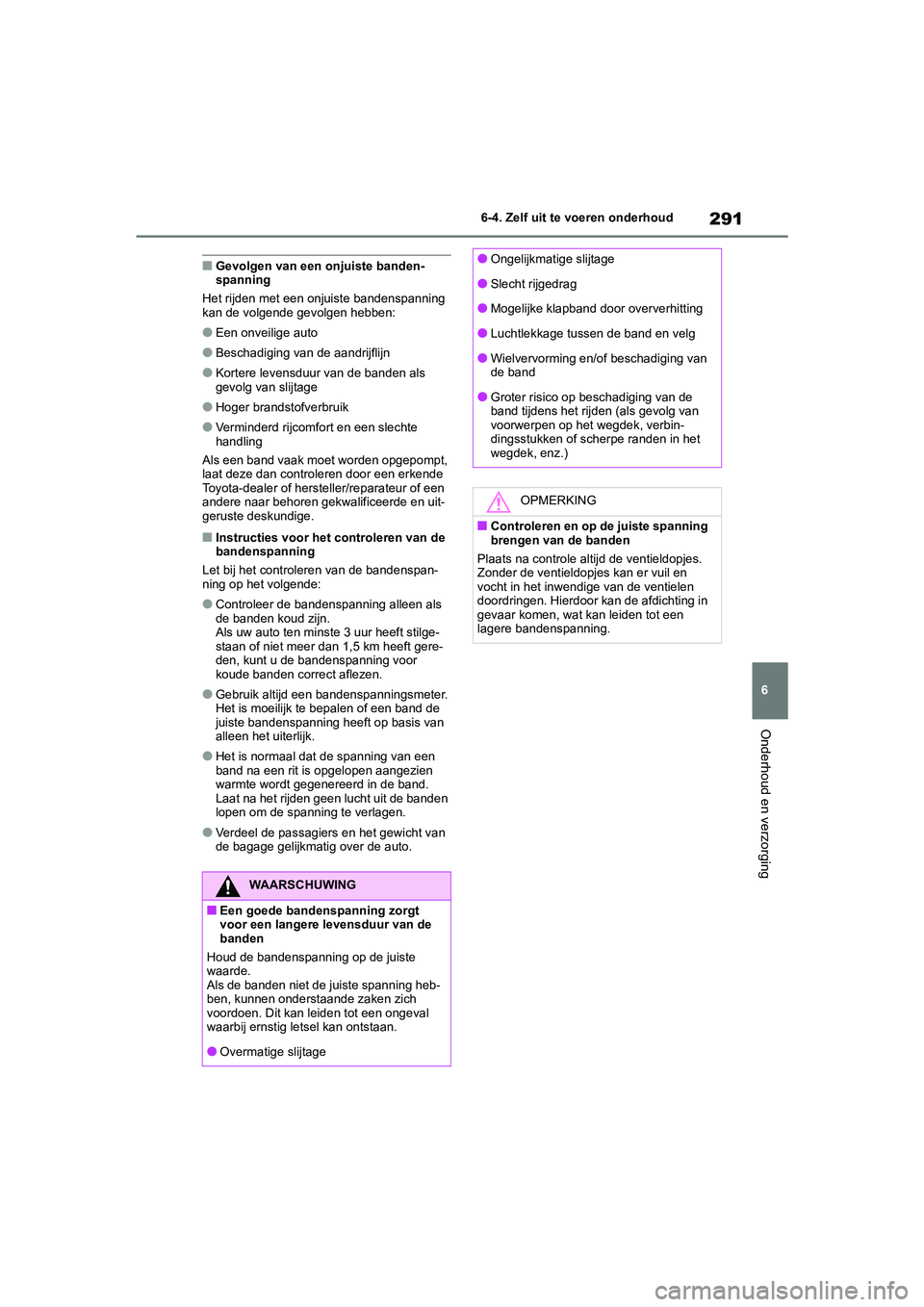

291
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Een onveilige auto
●Beschadiging van de aandrijflijn
●Kortere levensduur van de banden als
gevolg van slijtage
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
GR_Yaris_OM_Europe_OM52L09E.book Page 291 Thursday, August 27, 2020 1:58 PM

292
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( Blz. 281)
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
Doe nooit olie of vet op de wielbouten of
wielmoeren.
Door olie en vet worden de wielmoeren te
gemakkelijk met een te hoog aanhaalmo-
ment vastgedraaid, waardoor de bouten of
de velg beschadigd kunnen raken. Daar-
naast kunnen de wielmoeren loslopen en
de wielen losraken, wat kan leiden tot een
ongeval met ernstig letsel als gevolg. Ver-
wijder olie of vet van de wielbouten of wiel-
moeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -zen-
ders naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
GR_Yaris_OM_Europe_OM52L09E.book Page 292 Thursday, August 27, 2020 1:58 PM

293
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging

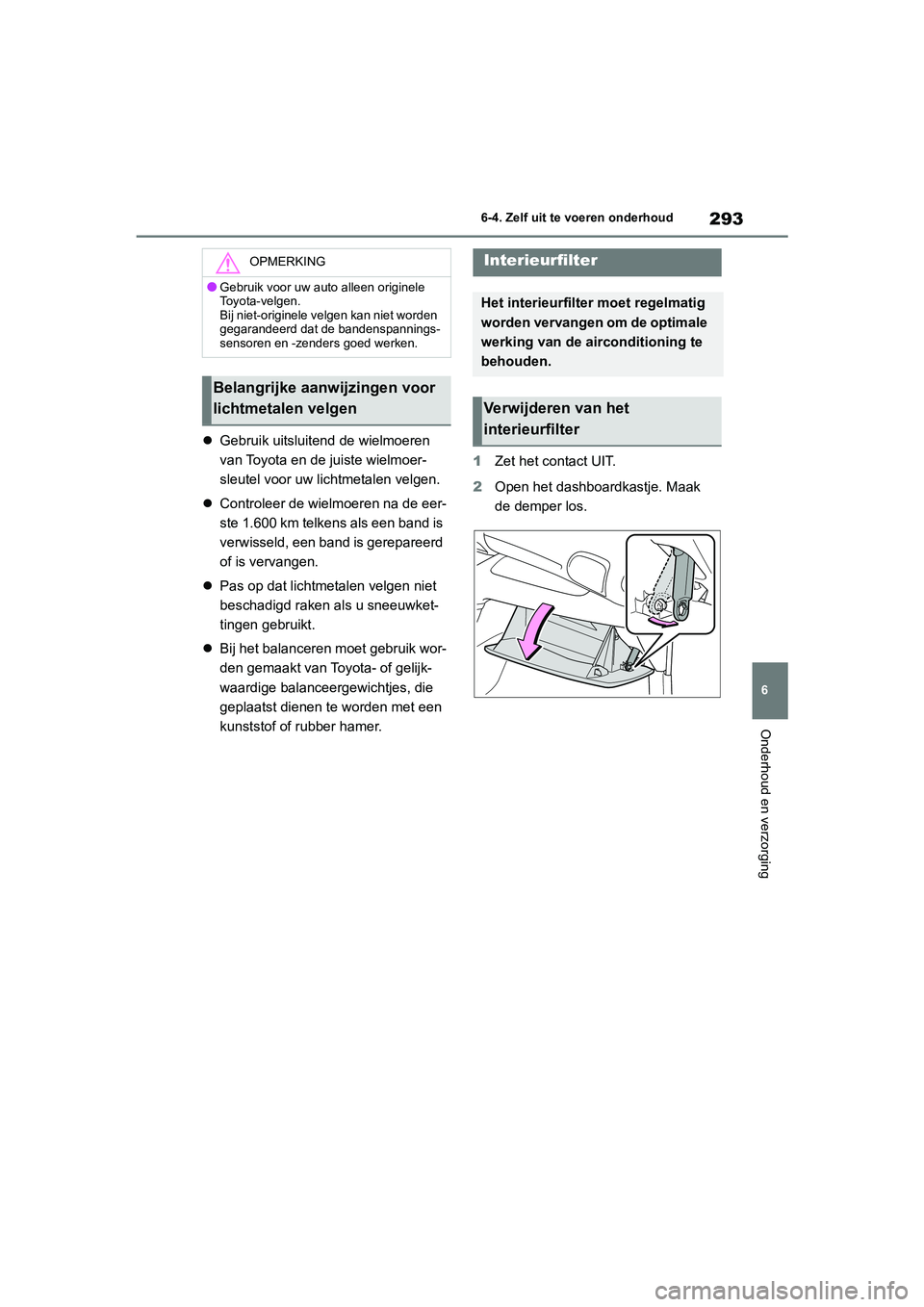

Gebruik uitsluitend de wielmoeren
van Toyota en de juiste wielmoer-
sleutel voor uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer. 1
Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
OPMERKING
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
GR_Yaris_OM_Europe_OM52L09E.book Page 293 Thursday, August 27, 2020 1:58 PM

294
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud

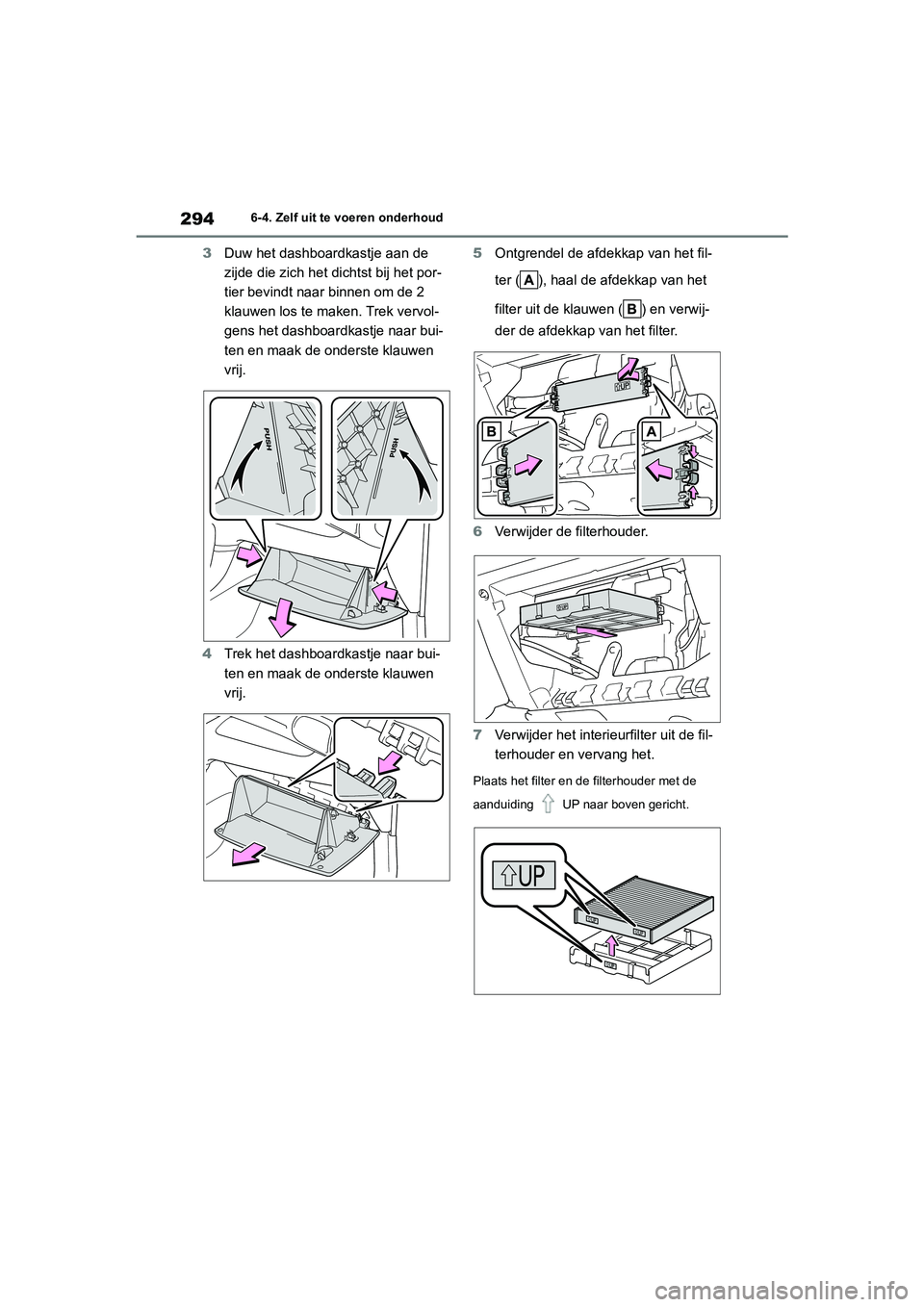

3Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de 2
klauwen los te maken. Trek vervol-
gens het dashboardkastje naar bui-
ten en maak de onderste klauwen
vrij.
4 Trek het dashboardkastje naar bui-
ten en maak de onderste klauwen
vrij. 5
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
6 Verwijder de filterhouder.
7 Verwijder het interieu rfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
GR_Yaris_OM_Europe_OM52L09E.book Page 294 Thursday, August 27, 2020 1:58 PM

295
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging

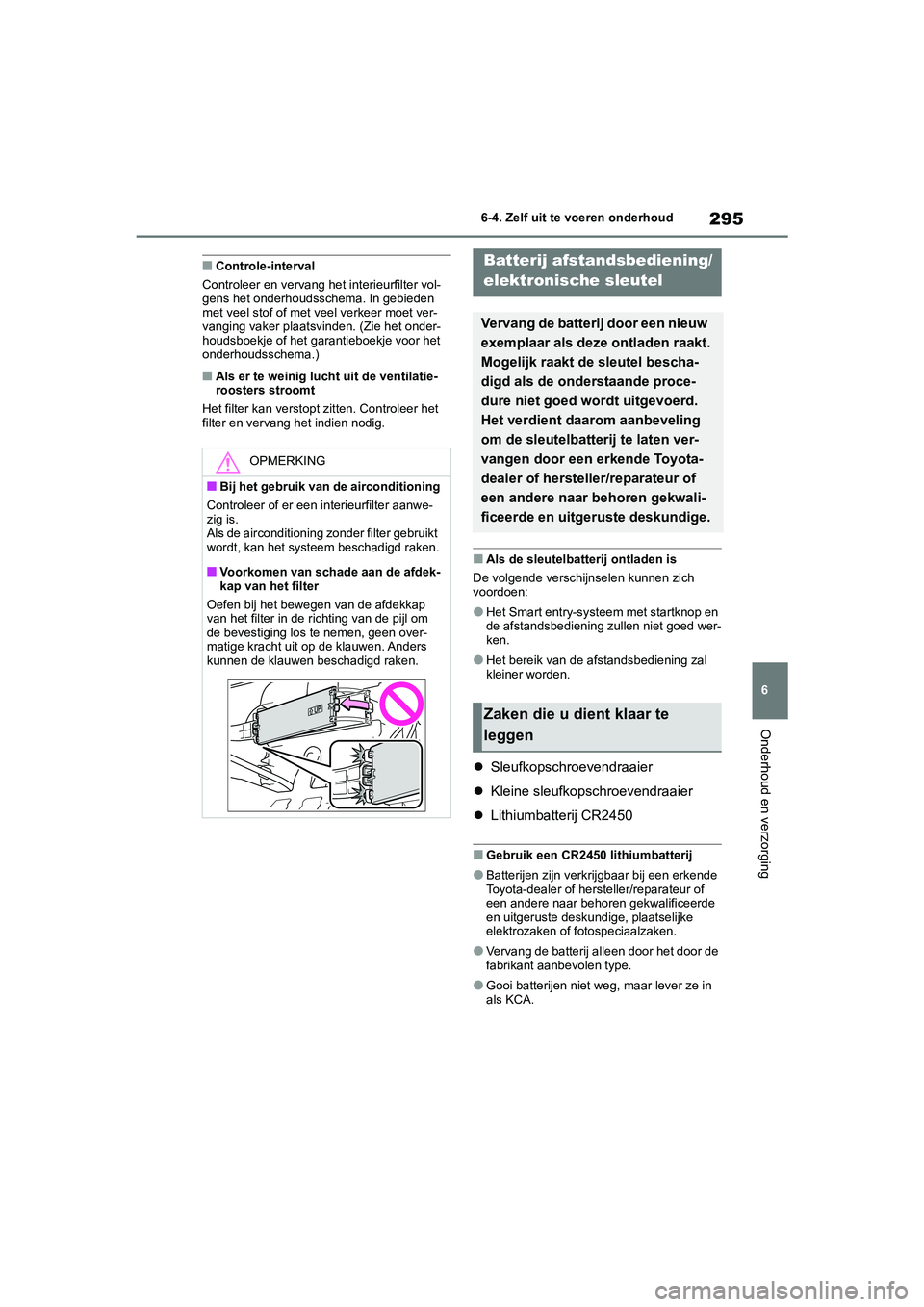

■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
●Het bereik van de afstandsbediening zal
kleiner worden.
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2450
■Gebruik een CR2450 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste desk undige, plaatselijke
elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of er een interieurfilter aanwe-
zig is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Voorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Batterij afstandsbediening/
elektronische sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Mogelijk raakt de sleutel bescha-
digd als de onderstaande proce-
dure niet goed wordt uitgevoerd.
Het verdient daarom aanbeveling
om de sleutelbatterij te laten ver-
vangen door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
Zaken die u dient klaar te
leggen
GR_Yaris_OM_Europe_OM52L09E.book Page 295 Thursday, August 27, 2020 1:58 PM

296
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud

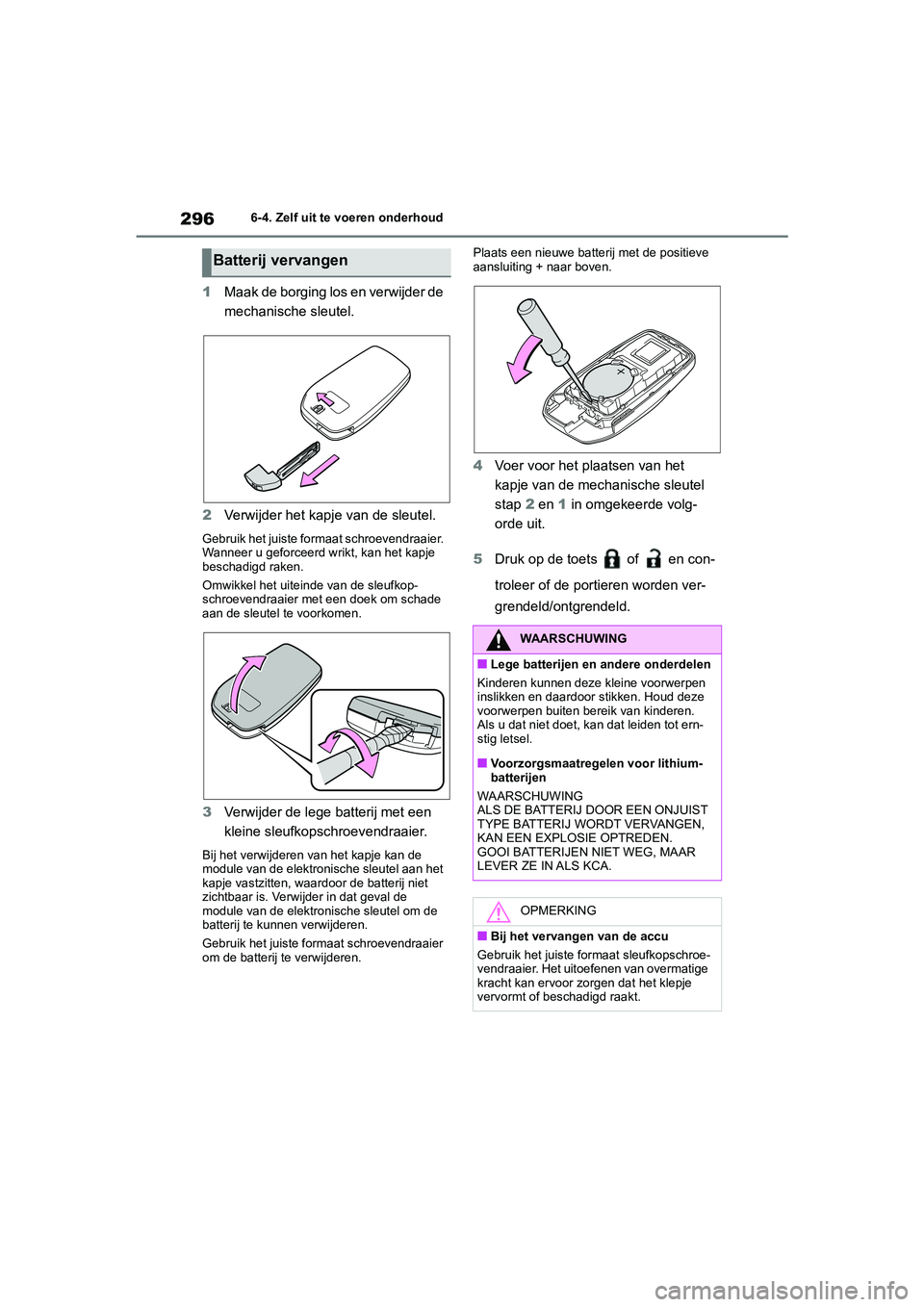

1Maak de borging los en verwijder de
mechanische sleutel.
2 Verwijder het kapje van de sleutel.
Gebruik het juiste formaat schroevendraaier.
Wanneer u geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektronische sleutel om de
batterij te kunnen verwijderen.
Gebruik het juiste formaat schroevendraaier
om de batterij te verwijderen. Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
4
Voer voor het plaatsen van het
kapje van de mechanische sleutel
stap 2 en 1 in omgekeerde volg-
orde uit.
5 Druk op de toets of en con-
troleer of de portieren worden ver-
grendeld/ontgrendeld.
Batterij vervangen
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen
inslikken en daardoor stikken. Houd deze
voorwerpen buiten bereik van kinderen.
Als u dat niet doet, kan dat leiden tot ern-
stig letsel.
■Voorzorgsmaatregelen voor lithium-
batterijen
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
■Bij het vervangen van de accu
Gebruik het juiste formaat sleufkopschroe-
vendraaier. Het uitoefenen van overmatige
kracht kan ervoor zorgen dat het klepje
vervormt of beschadigd raakt.
GR_Yaris_OM_Europe_OM52L09E.book Page 296 Thursday, August 27, 2020 1:58 PM

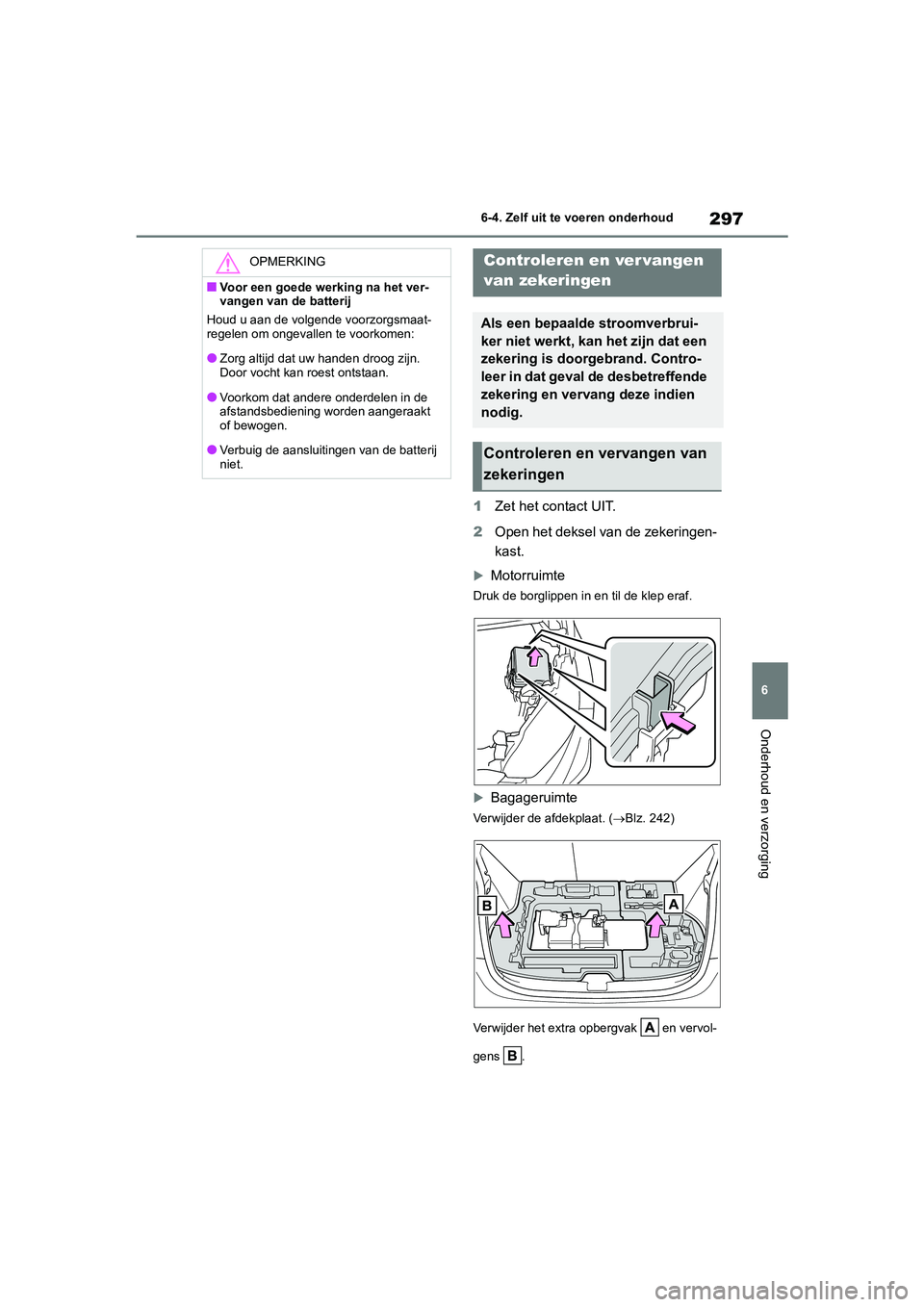

297
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte
Druk de borglippen in en til de klep eraf.

Bagageruimte
Verwijder de afdekplaat. ( Blz. 242)
Verwijder het extra opbergvak en vervol-
gens .
OPMERKING
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan roest ontstaan.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
Controleren en ver vangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen van
zekeringen
GR_Yaris_OM_Europe_OM52L09E.book Page 297 Thursday, August 27, 2020 1:58 PM

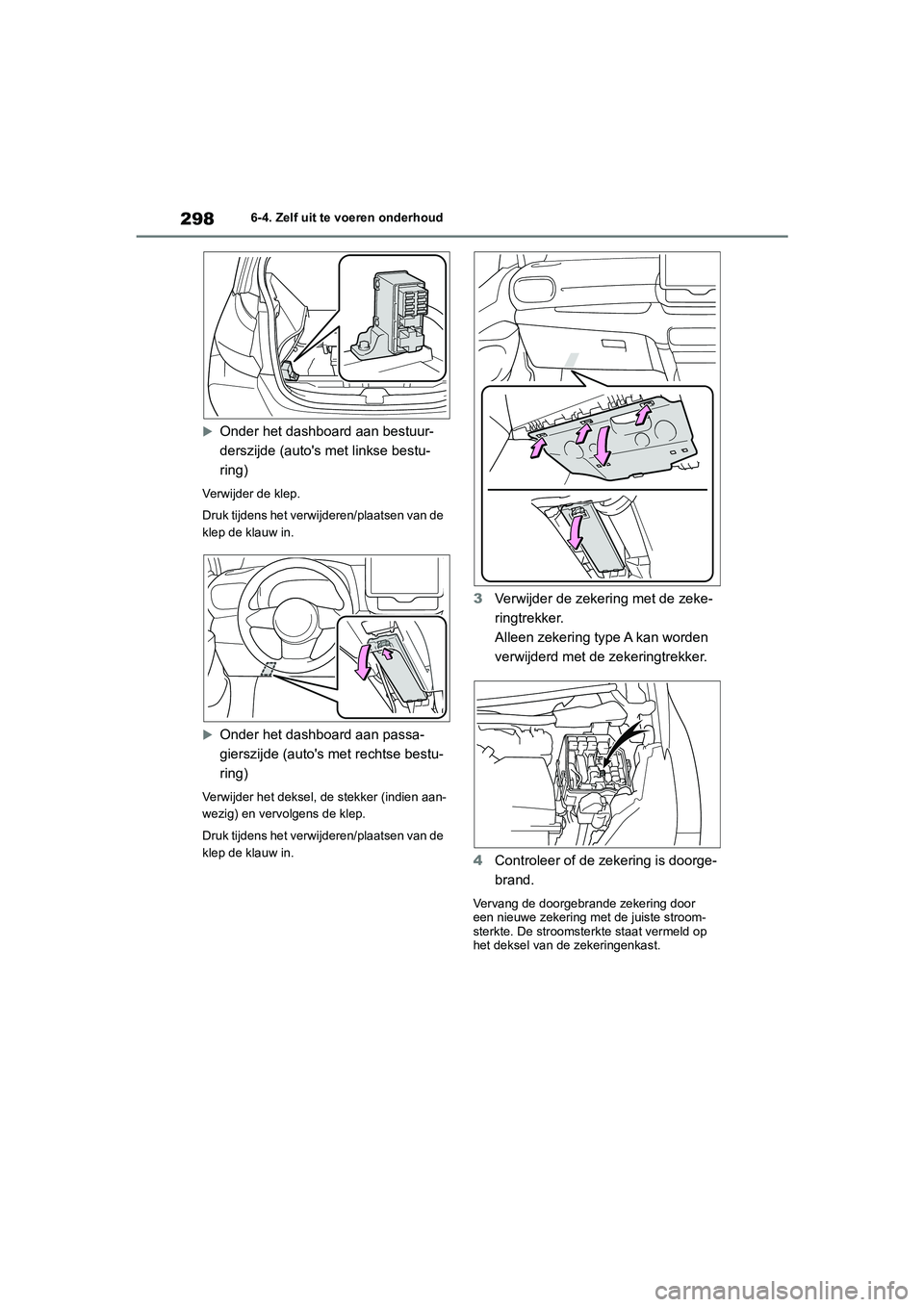

298
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud

Onder het dashboard aan bestuur-
derszijde (auto's met linkse bestu-
ring)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.

Onder het dashboard aan passa-
gierszijde (auto's met rechtse bestu-
ring)
Verwijder het deksel, de stekker (indien aan-
wezig) en vervolgens de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.
3 Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4 Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.
GR_Yaris_OM_Europe_OM52L09E.book Page 298 Thursday, August 27, 2020 1:58 PM

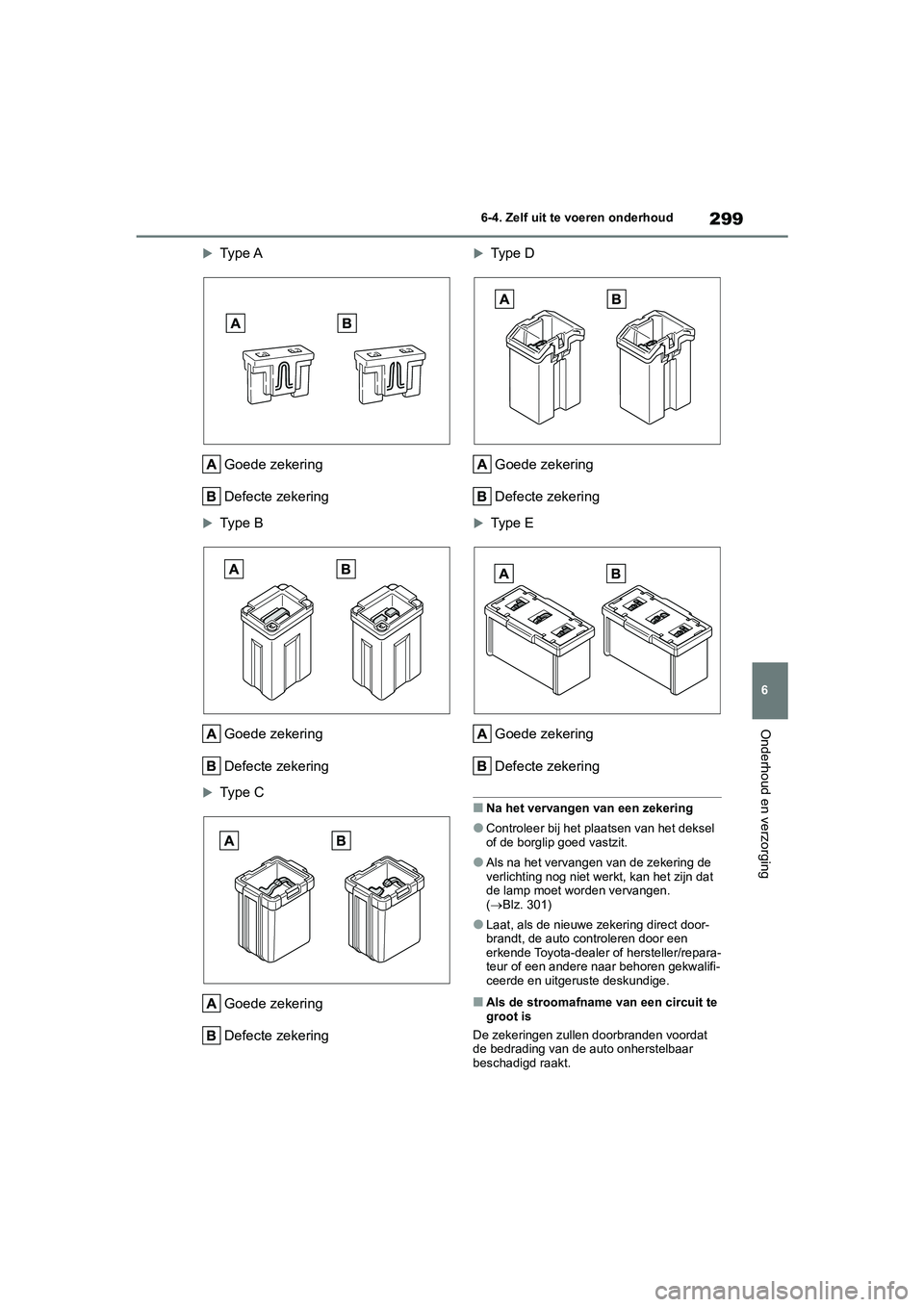

299
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Type AGoede zekering
Defecte zekering
Type BGoede zekering
Defecte zekering
Type CGoede zekering
Defecte zekering
Ty p e DGoede zekering
Defecte zekering
Ty p e EGoede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
(  Blz. 301)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
GR_Yaris_OM_Europe_OM52L09E.book Page 299 Thursday, August 27, 2020 1:58 PM
