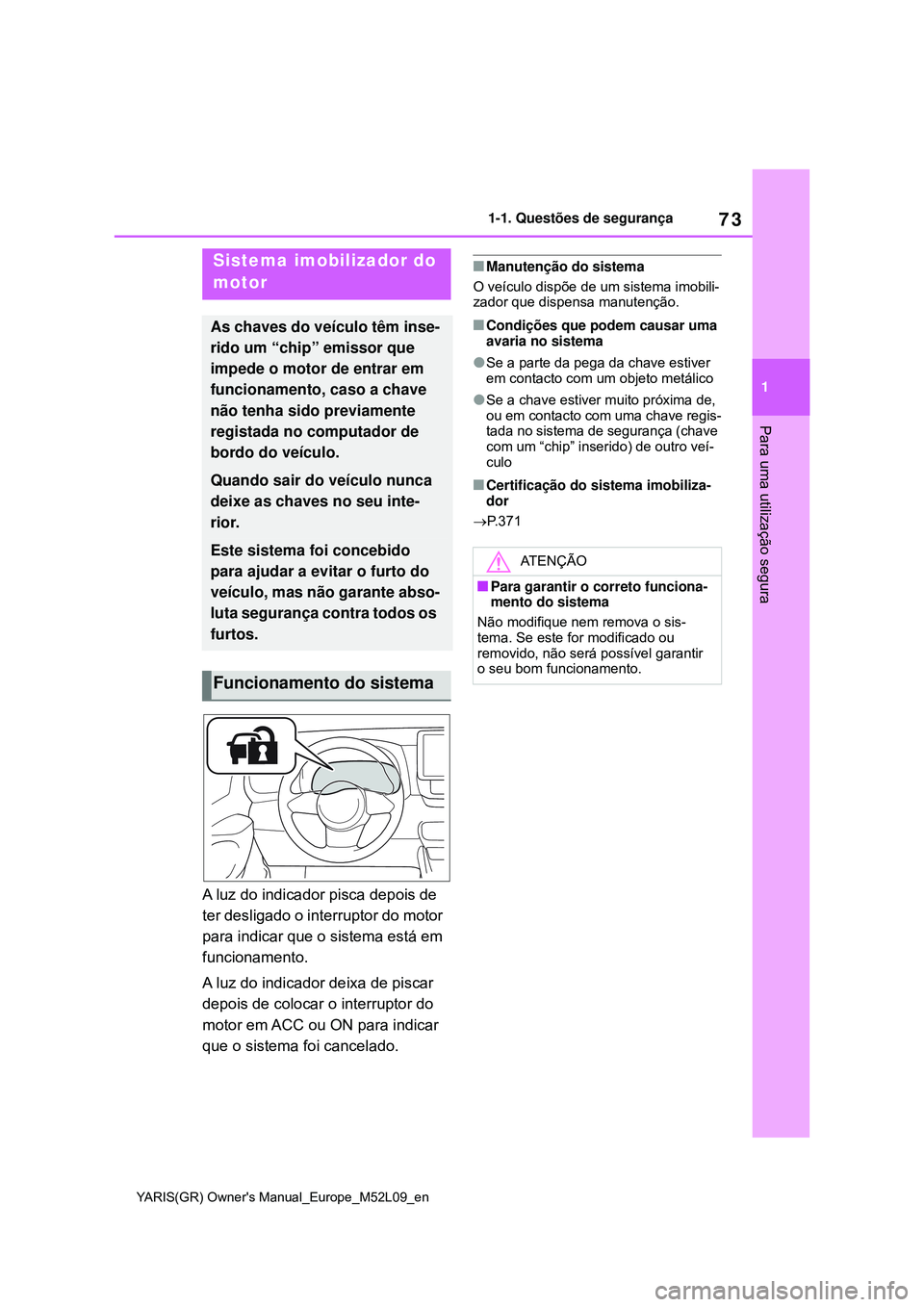

73
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura
1-4.Theft deterrent system
A luz do indicador pisca depois de
ter desligado o interruptor do motor
para indicar que o sistema está em
funcionamento.
A luz do indicador deixa de piscar
depois de colocar o interruptor do
motor em ACC ou ON para indicar
que o sistema foi cancelado.
Manutenção do sistema
O veículo dispõe de um sistema imobili-
zador que dispensa manutenção.
Condições que podem causar uma
avaria no sistema
Se a parte da pega da chave estiver
em contacto com um objeto metálico
Se a chave estiver muito próxima de,
ou em contacto com uma chave regis-
tada no sistema de segurança (chave
com um “chip” inserido) de outro veí-
culo
Certificação do sistema imobiliza-
dor
P. 3 7 1
Sistema imobilizador do
motor
As chaves do veículo têm inse-
rido um “chip” emissor que
impede o motor de entrar em
funcionamento, caso a chave
não tenha sido previamente
registada no computador de
bordo do veículo.
Quando sair do veículo nunca
deixe as chaves no seu inte-
rior.
Este sistema foi concebido
para ajudar a evitar o furto do
veículo, mas não garante abso-
luta segurança contra todos os
furtos.
Funcionamento do sistema
ATENÇÃO
Para garantir o correto funciona-
mento do sistema
Não modifique nem remova o sis-
tema. Se este for modificado ou
removido, não será possível garantir
o seu bom funcionamento.

76
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Disparo do alarme
O alarme poderá disparar nas seguintes
situações:
(Se parar o alarme, este será desati-
vado.)
Se destrancar as portas com a chave
mecânica.
Se uma pessoa dentro do veículo
abrir uma porta ou o capot, ou des-
trancar o veículo.
Se a bateria de 12 volts for recarre-
gada ou substituída com o veículo
trancado. (P.343)
Acionamento do alarme associado
ao trancamento das portas
Nos casos que se seguem e depen-
dendo da situação, a porta pode trancar
automaticamente para impedir entra-
das não autorizadas no veículo:
Quando uma pessoa dentro do veí-
culo destrancar a porta e o alarme
estiver ativado.
Enquanto o alarme estiver ativado,
uma pessoa dentro do veículo des-
tranca a porta.
Quando recarregar ou substituir a
bateria.
Configuração
Algumas funções podem ser personali-
zadas. (P.361)
Deteção do sensor de intrusão
O sensor de intrusão deteta intru-
sos ou movimento no veículo.
Este sistema foi projetado para
impedir e impedir o roubo de veícu-
los, mas não garante segurança
absoluta contra todas as intrusões.
Configurar o sensor de intru-
são
O sensor de intrusão será definido
automaticamente quando o alarme
for definido. (P. 7 4 )
Cancelamento do sensor de
intrusão
Se deixar animais de estimação ou
outras coisas em movimento dentro
do veículo, desative o sensor de
intrusão antes de definir o alarme,
pois responderão ao movimento
dentro do veículo.
ATENÇÃO
Para garantir o correto funciona-
mento do sistema
Não modifique nem retire o sistema.
Se este for modificado ou removido, o
seu bom funcionamento não poderá
ser garantido.
Sensor de intrusão
(se equipado)

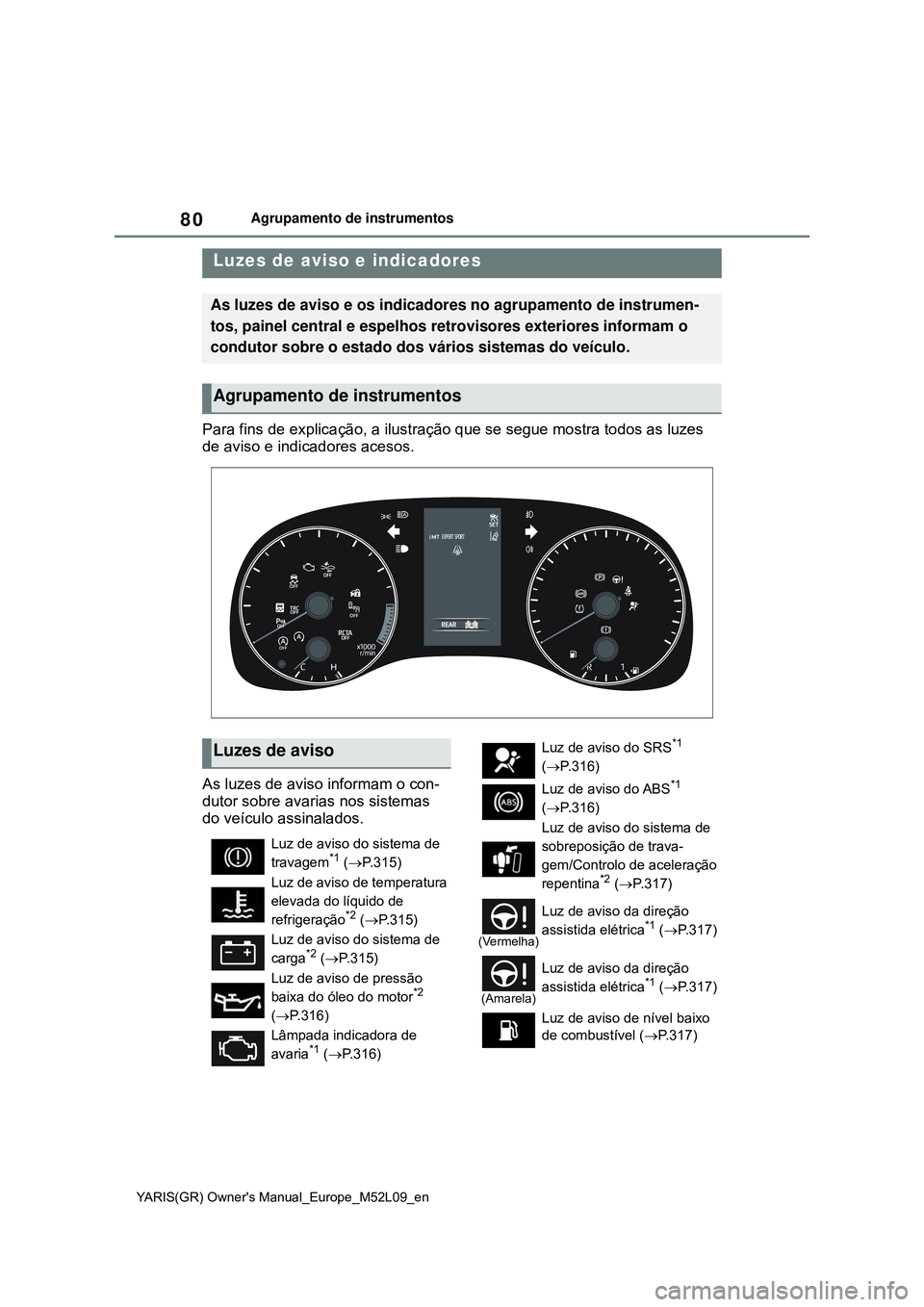

80
YARIS(GR) Owner's Manual_Europe_M52L09_en
Agrupamento de instrumentos
2-1.Instrument cluster
Para fins de explicação, a ilustração que se segue mostra todos as luzes
de aviso e indicadores acesos.
As luzes de aviso informam o con-
dutor sobre avarias nos sistemas
do veículo assinalados.
Luzes de aviso e indicadores
As luzes de aviso e os indicadores no agrupamento de instrumen-
tos, painel central e espelhos retrovisores exteriores informam o
condutor sobre o estado dos vários sistemas do veículo.
Agrupamento de instrumentos
Luzes de aviso
Luz de aviso do sistema de
travagem*1 (P.315)
Luz de aviso de temperatura
elevada do líquido de
refrigeração
*2 (P.315)
Luz de aviso do sistema de
carga
*2 (P.315)
Luz de aviso de pressão
baixa do óleo do motor
*2
(P.316)
Lâmpada indicadora de
avaria
*1 (P.316)
Luz de aviso do SRS*1
(P.316)
Luz de aviso do ABS
*1
(P.316)
Luz de aviso do sistema de
sobreposição de trava-
gem/Controlo de aceleração
repentina
*2 (P.317)
(Vermelha)
Luz de aviso da direção
assistida elétrica*1 (P.317)
(Amarela)
Luz de aviso da direção
assistida elétrica*1 (P.317)
Luz de aviso de nível baixo
de combustível (P.317)

81
2
YARIS(GR) Owner's Manual_Europe_M52L09_en
Agrupamento de instrumentos
Informação e indicadores do estado do veículo
*1: Estas luzes acendem quando colocar
o interruptor Power em ON para indi-
car que está a ser efetuada a verifica-
ção a um sistema. As luzes apagam
depois de colocar o motor em funcio-
namento ou ao fim de alguns segun-
dos. Se as luzes não acenderem ou
não apagarem, poderá existir uma
avaria num sistema. Leve o seu veí-
culo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou
a qualquer reparador da sua confiança
para que este proceda a uma verifica-
ção.
*2: Esta luz acende no mostrador de informações múltiplas.
Os indicadores informam o condutor
sobre o estado de funcionamento
dos vários sistemas do veículo.
Luz de aviso de cinto de
segurança do condutor e do
passageiro da frente
(P.318)
Luz de aviso dos cintos
de segurança dos passa-
geiros do banco da
frente
*2 (P.318)
Luz de aviso do sistema de
aviso da pressão dos
pneus
*1 (P.319)
(Laranja)
Indicador LTA*2
(se equipado) (P.319)
(Pisca)
Indicador de cancelamento
do Stop & Start*1 (P.319)
(Pisca)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*1
(se equipado) (P.320)
(Pisca)
Indicador “RCTA OFF”*1
(se equipado) (P.320)
(Pisca ou
acende)
Luz de aviso do PCS*1
(se equipado) (P.321)
Indicador de derrapagem
*1
(P.321)
AV I S O
Se a luz de aviso de um sistema
de segurança não acender
Se a luz de aviso de um sistema de segu-
rança, tal como a luz de aviso do ABS e
SRS, não acender quando colocar o
motor em funcionamento, tal pode signifi-
car que estes sistemas não estão disponí-
veis para o proteger em caso de acidente,
o que pode resultar em morte ou ferimen-
tos graves. Se tal ocorrer, leve imediata-
mente o veículo a um concessionário
Toyota autorizado, reparador Toyota auto-
rizado ou a qualquer reparador da sua
confiança para que este proceda a uma
inspeção.
Indicadores
Indicador do sinal de
mudança de direção
(P.142)
Indicador das luzes de
presença (P.144)
Indicador das luzes de
máximos (P.145)
Indicador da Luz Automática
de Máximos
(se equipado) (P.147)
Indicador da luz de nevoeiro
da frente (P.150)
Indicador da luz de nevoeiro
traseira (P.150)
Luz de aviso PCS
*1, 2
(se equipado) (P.164)
Indicador do controlo da
velocidade de cruzeiro
*3
(se equipado) (P.181)

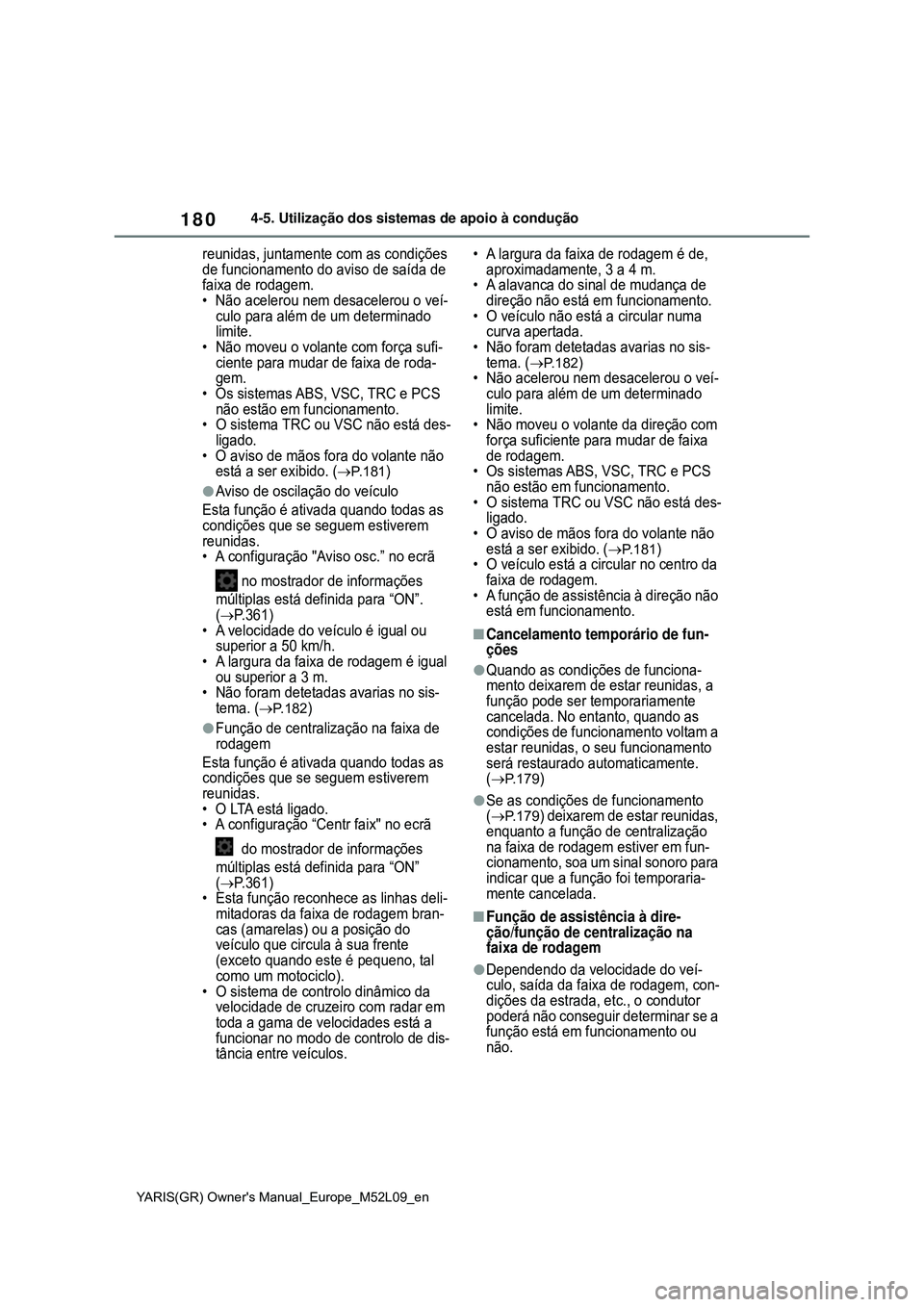

180
YARIS(GR) Owner's Manual_Europe_M52L09_en
4-5. Utilização dos sistemas de apoio à condução
reunidas, juntamente com as condições
de funcionamento do aviso de saída de
faixa de rodagem.
• Não acelerou nem desacelerou o veí-
culo para além de um determinado
limite.
• Não moveu o volante com força sufi-
ciente para mudar de faixa de roda-
gem.
• Os sistemas ABS, VSC, TRC e PCS
não estão em funcionamento.
• O sistema TRC ou VSC não está des-
ligado.
• O aviso de mãos fora do volante não
está a ser exibido. (
P. 1 8 1)
Aviso de oscilação do veículo
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas.
• A configuração "Aviso osc.” no ecrã
no mostrador de informações
múltiplas está definida para “ON”.
(
P.361)
• A velocidade do veículo é igual ou
superior a 50 km/h.
• A largura da faixa de rodagem é igual
ou superior a 3 m.
• Não foram detetadas avarias no sis-
tema. (
P. 1 8 2)
Função de centralização na faixa de
rodagem
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas.
• O LTA está ligado.
• A configuração “Centr faix" no ecrã
do mostrador de informações
múltiplas está definida para “ON”
(
P.361)
• Esta função reconhece as linhas deli-
mitadoras da faixa de rodagem bran-
cas (amarelas) ou a posição do
veículo que circula à sua frente
(exceto quando este é pequeno, tal
como um motociclo).
• O sistema de controlo dinâmico da
velocidade de cruzeiro com radar em
toda a gama de velocidades está a
funcionar no modo de controlo de dis-
tância entre veículos.• A largura da faixa de rodagem é de,
aproximadamente, 3 a 4 m.
• A alavanca do sinal de mudança de
direção não está em funcionamento.
• O veículo não está a circular numa
curva apertada.
• Não foram detetadas avarias no sis-
tema. (
P. 1 8 2)
• Não acelerou nem desacelerou o veí-
culo para além de um determinado
limite.
• Não moveu o volante da direção com
força suficiente para mudar de faixa
de rodagem.
• Os sistemas ABS, VSC, TRC e PCS
não estão em funcionamento.
• O sistema TRC ou VSC não está des-
ligado.
• O aviso de mãos fora do volante não
está a ser exibido. (
P. 1 8 1)
• O veículo está a circular no centro da
faixa de rodagem.
• A função de assistência à direção não
está em funcionamento.
Cancelamento temporário de fun-
ções
Quando as condições de funciona-
mento deixarem de estar reunidas, a
função pode ser temporariamente
cancelada. No entanto, quando as
condições de funcionamento voltam a
estar reunidas, o seu funcionamento
será restaurado automaticamente.
(
P.179)
Se as condições de funcionamento
(
P.179) deixarem de estar reunidas,
enquanto a função de centralização
na faixa de rodagem estiver em fun-
cionamento, soa um sinal sonoro para
indicar que a função foi temporaria-
mente cancelada.
Função de assistência à dire-
ção/função de centralização na
faixa de rodagem
Dependendo da velocidade do veí-
culo, saída da faixa de rodagem, con-
dições da estrada, etc., o condutor
poderá não conseguir determinar se a
função está em funcionamento ou
não.

183
4
YARIS(GR) Owner's Manual_Europe_M52L09_en
4-5. Utilização dos sistemas de apoio à condução
Condução
Indicadores
Interruptores de funcionamento
Interruptor de distância entre
veículos
Interruptor “+RES”
Interruptor de cancelamento
Interruptor “-SET”
Interruptor principal de controlo
da velocidade de cruzeiro
AV I S O
Antes de utilizar o controlo dinâmico
da velocidade de cruzeiro com radar
em toda a gama de velocidades
O condutor é o único responsável por
uma condução segura. Não dependa
apenas do sistema e conduza com
segurança, prestando sempre atenção à
área circundante.
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de
velocidades presta assistência à condu-
ção para que o condutor não tenha tanto
trabalho. No entanto, existem limitações
à assistência prestada.
Leia atentamente as seguintes condições.
Não confie exclusivamente neste sistema
e conduza sempre com cuidado.
• Quando o sensor não conseguir detetar
corretamente o veículo que circula à sua
frente:
P. 1 9 1
• Condições nas quais o modo de controlo
de distância entre veículos pode não
funcionar corretamente:
P. 1 9 2
Defina a velocidade apropriada de
acordo com o limite de velocidade, fluxo
de trânsito, condições da estrada, condi-
ções meteorológicas, etc. O condutor é
responsável por verificar a velocidade
definida.
Mesmo quando o sistema estiver a fun-
cionar normalmente, o estado do veículo
que circula à sua frente detetado pelo
sistema pode diferir do estado obser-
vado pelo condutor. Sendo assim, o con-
dutor deve estar sempre alerta, avaliar o
perigo de cada situação e conduzir com
segurança. Confiar exclusivamente
neste sistema ou assumir que o sistema
garante segurança absoluta durante a
condução pode levar a um acidente,
resultando em morte ou ferimentos gra-
ves.
Desligue o controlo dinâmico da veloci-
dade de cruzeiro com radar utilizando o
interruptor principal do controlo da velo-
cidade de cruzeiro quando não o estiver
a utilizar.
Cuidados com os sistemas de apoio
à condução
Cumpra com as seguintes precauções,
uma vez que existem limitações à assis-
tência prestada pelo sistema. O não cum-
primento das mesmas pode provocar um
acidente, resultando em morte ou ferimen-
tos graves.

184
YARIS(GR) Owner's Manual_Europe_M52L09_en
4-5. Utilização dos sistemas de apoio à condução
Ajudar o condutor a medir a distância
entre veículos
O controlo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de veloci-
dades destina-se apenas a ajudar o
condutor a determinar a distância entre o
seu veículo e o veículo que circula à sua
frente. Não se trata de um mecanismo que
permita uma condução negligente ou
desatenta, nem tão pouco é um sistema
que possa ajudar o condutor em condições
de fraca visibilidade.
O condutor continua a ter de prestar aten-
ção à área que circunda o veículo.
AV I S O
Ajudar o condutor a avaliar a distância
adequada entre veículos
O controlo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de velo-
cidades determina se a distância entre o
seu veículo e o veículo que circula à sua
frente está dentro dos limites definidos.
Este sistema não faz qualquer outro tipo
de avaliação. Sendo assim, é absoluta-
mente necessário que o condutor perma-
neça atento e determine se existe ou não
a possibilidade de perigo em qualquer
situação.
Ajudar o condutor a manobrar o veículo
O controlo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de velo-
cidades não previne nem evita uma
colisão com os veículos que circulam à
sua frente. Sendo assim, se houver qual-
quer tipo de perigo, o condutor deve assu-
mir imediatamente o controlo direto do
veículo e agir em conformidade, a fim de
garantir a segurança de todos os envolvi-
dos.
Situações inadequadas à utilização
do controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades
Não utilize o controlo dinâmico da veloci-
dade de cruzeiro com radar em toda a
gama de velocidades em nenhuma das
situações que se seguem. Se o fizer
poderá perder o controlo do veículo e pro-
vocar um acidente, resultando em morte
ou ferimentos graves.
Em estradas com peões, ciclistas, etc.
Em trânsito intenso
Em estradas com curvas apertadas
Em estradas sinuosas
Em estradas escorregadias, cobertas
por chuva, neve ou gelo
Em descidas acentuadas ou onde exis-
tam alterações súbitas do grau de incli-
nação
O veículo pode exceder a velocidade defi-
nida numa descida acentuada.
À entrada de autoestrada e vias rápi-
das
Quando as condições meteorológicas
forem suficientemente adversas para
comprometer o correto funcionamento
dos sensores (nevoeiro, neve, tempes-
tade de areia, chuva intensa, etc.)
Quando há chuva, neve, etc., na super-
fície frontal do radar ou da câmara da
frente
Em condições de trânsito que requei-
ram acelerações e desacelerações fre-
quentes e repetidas
Durante o reboque de emergência
Quando o sinal sonoro de aviso de
aproximação é emitido frequentemente

210
YARIS(GR) Owner's Manual_Europe_M52L09_en
4-5. Utilização dos sistemas de apoio à condução
O sistema pode ser utilizado
quando
O interruptor do motor estiver em ON.
O sensor Toyota de assistência ao
estacionamento estiver ligado.
A velocidade do veículo for inferior a,
cerca de, 10 Km/h.
O volante da direção for rodado apro-
ximadamente 90º ou mais (sensores
laterais da frente, sensores laterais
traseiros) (se equipado)
O travão de estacionamento está
liberto.
Se a indicação “Clean Parking
Assist Sensor” (Limpe o sensor de
assistência ao estacionamento) for
exibida no mostrador de informa-
ções múltiplas
O sensor pode estar coberto por gelo,
neve, sujidade, etc. Remova o gelo, neve,
sujidade, etc., do sensor para que o sis-
tema retome o seu funcionamento normal.
Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
pode ser exibida uma mensagem de aviso
ou o sensor pode não conseguir detetar um
objeto. Assim que o gelo derreter, o sis-
tema retoma o seu funcionamento normal.
Informações referentes à deteção
do sensor
As seguintes situações podem ocorrer
durante a utilização.
As áreas de deteção dos sensores
estão limitadas às áreas que circundam
os para-choques da frente e traseiro.
Dependendo do formato do objeto e
de outros fatores, a distância de dete-
ção pode ser mais reduzida, ou poderá
não ser possível fazer a deteção.
Pode ser impossível detetar objetos
estáticos se estes estiverem dema-
siado próximos do sensor.
Existe um pequeno desfasamento de
tempo entre a deteção do objeto está-
tico e a sua exibição. Mesmo a baixas
velocidades, existe a possibilidade do objeto entrar na área de deteção do
objeto antes do mostrador ser exibido e
de soar o sinal sonoro.
Pode ser difícil ouvir o sinal sonoro
devido ao volume do sistema áudio ou
ruído do fluxo de ar do sistema de ar
condicionado.
Pode ser difícil ouvir o sinal sonoro
deste sistema devido aos sinais sono-
ros de outros sistemas.
Objetos que poderão não ser devi-
damente detetados
O formato do objeto pode comprometer a
sua deteção pelo sensor. Preste muita
atenção aos seguintes objetos:
Fios elétricos, vedações, cordas, etc.
Algodão, neve e outros materiais que
absorvem ondas sonoras
Objetos com ângulos pontiagudos
Objetos baixos
Objetos altos com partes superiores
salientes na direção do seu veículo
Condições nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor pode
ser afetada por determinadas condições
do veículo e do ambiente circundante. Os
casos especiais em que isso pode aconte-
cer são listados abaixo.
Existe sujidade, neve ou gelo no sensor.
(Se limpar o sensor, o problema fica
resolvido.)
O sensor está congelado. (Se des-
congelar a área, resolve o problema.)
Em condições meteorológicas particu-
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-
tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados.
O sensor ou a respetiva área circundante
está extremamente quente ou frio.

221
4
YARIS(GR) Owner's Manual_Europe_M52L09_en
4-5. Utilização dos sistemas de apoio à condução

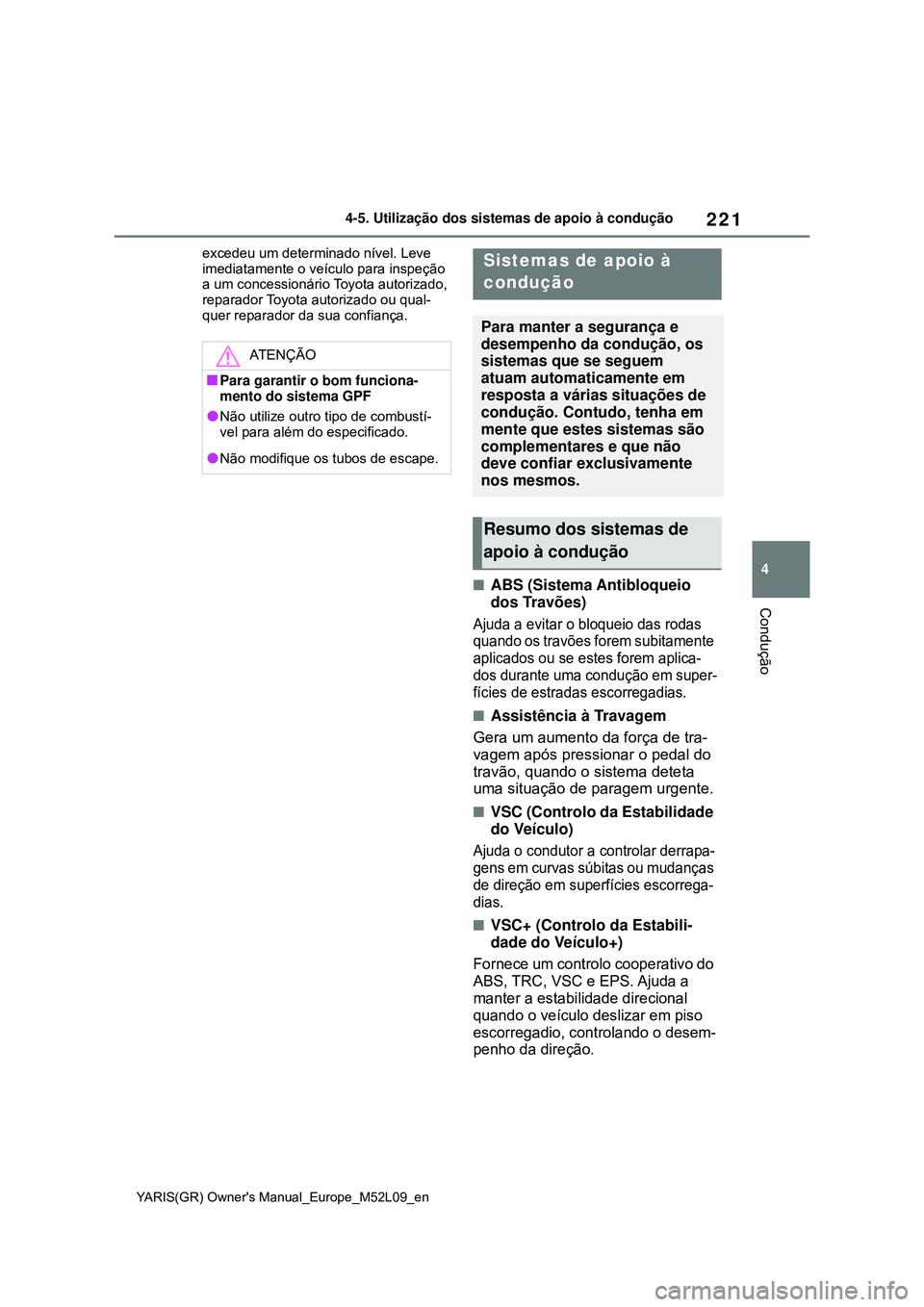

Condução
excedeu um determinado nível. Leve
imediatamente o veículo para inspeção
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
ABS (Sistema Antibloqueio
dos Travões)
Ajuda a evitar o bloqueio das rodas
quando os travões forem subitamente
aplicados ou se estes forem aplica-
dos durante uma condução em super-
fícies de estradas escorregadias.
Assistência à Travagem
Gera um aumento da força de tra-
vagem após pressionar o pedal do
travão, quando o sistema deteta
uma situação de paragem urgente.
VSC (Controlo da Estabilidade
do Veículo)
Ajuda o condutor a controlar derrapa-
gens em curvas súbitas ou mudanças
de direção em superfícies escorrega-
dias.
VSC+ (Controlo da Estabili-
dade do Veículo+)
Fornece um controlo cooperativo do
ABS, TRC, VSC e EPS. Ajuda a
manter a estabilidade direcional
quando o veículo deslizar em piso
escorregadio, controlando o desem-
penho da direção.
ATENÇÃO
Para garantir o bom funciona-
mento do sistema GPF
Não utilize outro tipo de combustí-
vel para além do especificado.
Não modifique os tubos de escape.
Sistemas de apoio à
condução
Para manter a segurança e
desempenho da condução, os
sistemas que se seguem
atuam automaticamente em
resposta a várias situações de
condução. Contudo, tenha em
mente que estes sistemas são
complementares e que não
deve confiar exclusivamente
nos mesmos.
Resumo dos sistemas de
apoio à condução

224
YARIS(GR) Owner's Manual_Europe_M52L09_en
4-5. Utilização dos sistemas de apoio à condução

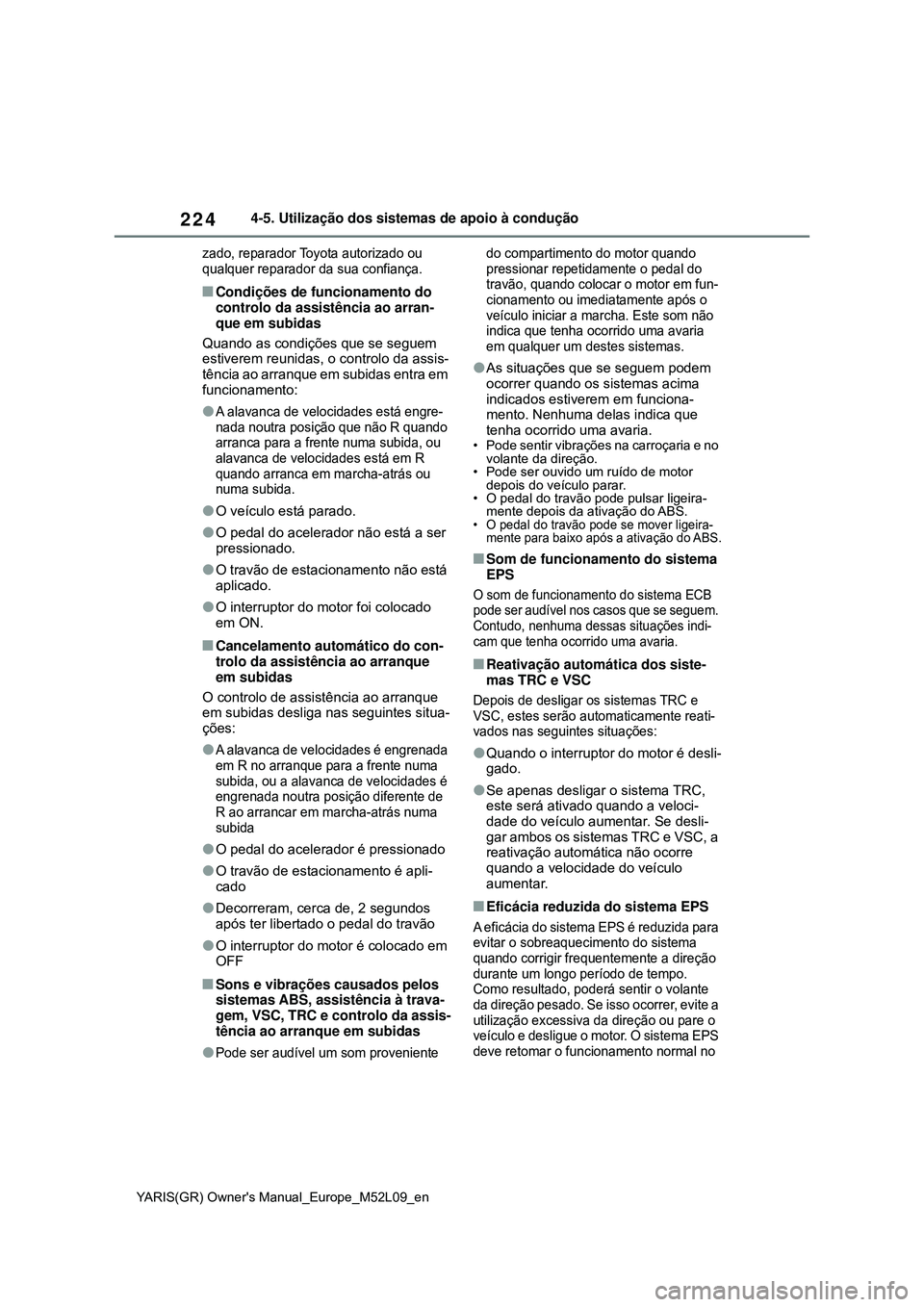

zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
Condições de funcionamento do
controlo da assistência ao arran-
que em subidas
Quando as condições que se seguem
estiverem reunidas, o controlo da assis-
tência ao arranque em subidas entra em
funcionamento:
A alavanca de velocidades está engre-
nada noutra posição que não R quando
arranca para a frente numa subida, ou
alavanca de velocidades está em R
quando arranca em marcha-atrás ou
numa subida.
O veículo está parado.
O pedal do acelerador não está a ser
pressionado.
O travão de estacionamento não está
aplicado.
O interruptor do motor foi colocado
em ON.
Cancelamento automático do con-
trolo da assistência ao arranque
em subidas
O controlo de assistência ao arranque
em subidas desliga nas seguintes situa-
ções:
A alavanca de velocidades é engrenada
em R no arranque para a frente numa
subida, ou a alavanca de velocidades é
engrenada noutra posição diferente de
R ao arrancar em marcha-atrás numa
subida
O pedal do acelerador é pressionado
O travão de estacionamento é apli-
cado
Decorreram, cerca de, 2 segundos
após ter libertado o pedal do travão
O interruptor do motor é colocado em
OFF
Sons e vibrações causados pelos
sistemas ABS, assistência à trava-
gem, VSC, TRC e controlo da assis-
tência ao arranque em subidas
Pode ser audível um som proveniente do compartimento do motor quando
pressionar repetidamente o pedal do
travão, quando colocar o motor em fun-
cionamento ou imediatamente após o
veículo iniciar a marcha. Este som não
indica que tenha ocorrido uma avaria
em qualquer um destes sistemas.
As situações que se seguem podem
ocorrer quando os sistemas acima
indicados estiverem em funciona-
mento. Nenhuma delas indica que
tenha ocorrido uma avaria.
• Pode sentir vibrações na carroçaria e no
volante da direção.
• Pode ser ouvido um ruído de motor
depois do veículo parar.
• O pedal do travão pode pulsar ligeira-
mente depois da ativação do ABS.
• O pedal do travão pode se mover ligeira-
mente para baixo após a ativação do ABS.
Som de funcionamento do sistema
EPS
O som de funcionamento do sistema ECB
pode ser audível nos casos que se seguem.
Contudo, nenhuma dessas situações indi-
cam que tenha ocorrido uma avaria.
Reativação automática dos siste-
mas TRC e VSC
Depois de desligar os sistemas TRC e
VSC, estes serão automaticamente reati-
vados nas seguintes situações:
Quando o interruptor do motor é desli-
gado.
Se apenas desligar o sistema TRC,
este será ativado quando a veloci-
dade do veículo aumentar. Se desli-
gar ambos os sistemas TRC e VSC, a
reativação automática não ocorre
quando a velocidade do veículo
aumentar.
Eficácia reduzida do sistema EPS
A eficácia do sistema EPS é reduzida para
evitar o sobreaquecimento do sistema
quando corrigir frequentemente a direção
durante um longo período de tempo.
Como resultado, poderá sentir o volante
da direção pesado. Se isso ocorrer, evite a
utilização excessiva da direção ou pare o
veículo e desligue o motor. O sistema EPS
deve retomar o funcionamento normal no
