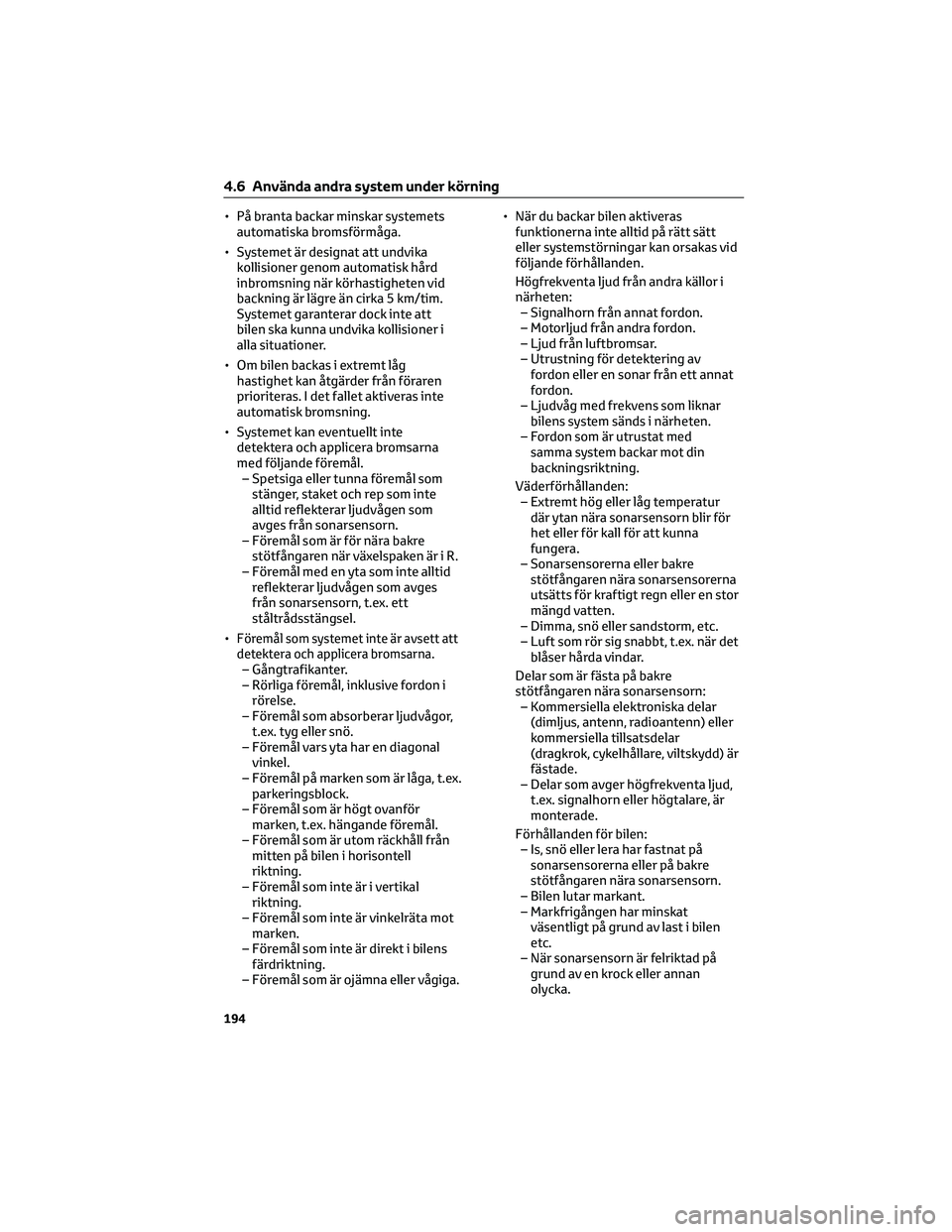

• På branta backar minskar systemets
automatiska bromsförmåga.
• Systemet är designat att undvika
kollisioner genom automatisk hård
inbromsning när körhastigheten vid
backning är lägre än cirka 5 km/tim.
Systemet garanterar dock inte att
bilen ska kunna undvika kollisioner i
alla situationer.
• Om bilen backas i extremt låg
hastighet kan åtgärder från föraren
prioriteras. I det fallet aktiveras inte
automatisk bromsning.
• Systemet kan eventuellt inte
detektera och applicera bromsarna
med följande föremål.
– Spetsiga eller tunna föremål som
stänger, staket och rep som inte
alltid reflekterar ljudvågen som
avges från sonarsensorn.
– Föremål som är för nära bakre
stötfångaren när växelspaken är i R.
– Föremål med en yta som inte alltid
reflekterar ljudvågen som avges
från sonarsensorn, t.ex. ett
ståltrådsstängsel.
•
Föremål som systemet inte är avsett att
detektera och applicera bromsarna.
– Gångtrafikanter.
– Rörliga föremål, inklusive fordon i
rörelse.
– Föremål som absorberar ljudvågor,
t.ex. tyg eller snö.
– Föremål vars yta har en diagonal
vinkel.
– Föremål på marken som är låga, t.ex.
parkeringsblock.
– Föremål som är högt ovanför
marken, t.ex. hängande föremål.
– Föremål som är utom räckhåll från
mitten på bilen i horisontell
riktning.
– Föremål som inte är i vertikal
riktning.
– Föremål som inte är vinkelräta mot
marken.
– Föremål som inte är direkt i bilens
färdriktning.
– Föremål som är ojämna eller vågiga.• När du backar bilen aktiveras
funktionerna inte alltid på rätt sätt
eller systemstörningar kan orsakas vid
följande förhållanden.
Högfrekventa ljud från andra källor i
närheten:
– Signalhorn från annat fordon.
– Motorljud från andra fordon.
– Ljud från luftbromsar.
– Utrustning för detektering av
fordon eller en sonar från ett annat
fordon.
– Ljudvåg med frekvens som liknar
bilens system sänds i närheten.
– Fordon som är utrustat med
samma system backar mot din
backningsriktning.
Väderförhållanden:
– Extremt hög eller låg temperatur
där ytan nära sonarsensorn blir för
het eller för kall för att kunna
fungera.
– Sonarsensorerna eller bakre
stötfångaren nära sonarsensorerna
utsätts för kraftigt regn eller en stor
mängd vatten.
– Dimma, snö eller sandstorm, etc.
– Luft som rör sig snabbt, t.ex. när det
blåser hårda vindar.
Delar som är fästa på bakre
stötfångaren nära sonarsensorn:
– Kommersiella elektroniska delar
(dimljus, antenn, radioantenn) eller
kommersiella tillsatsdelar
(dragkrok, cykelhållare, viltskydd) är
fästade.
– Delar som avger högfrekventa ljud,
t.ex. signalhorn eller högtalare, är
monterade.
Förhållanden för bilen:
– Is, snö eller lera har fastnat på
sonarsensorerna eller på bakre
stötfångaren nära sonarsensorn.
– Bilen lutar markant.
– Markfrigången har minskat
väsentligt på grund av last i bilen
etc.
– När sonarsensorn är felriktad på
grund av en krock eller annan
olycka.
4.6 Använda andra system under körning
194

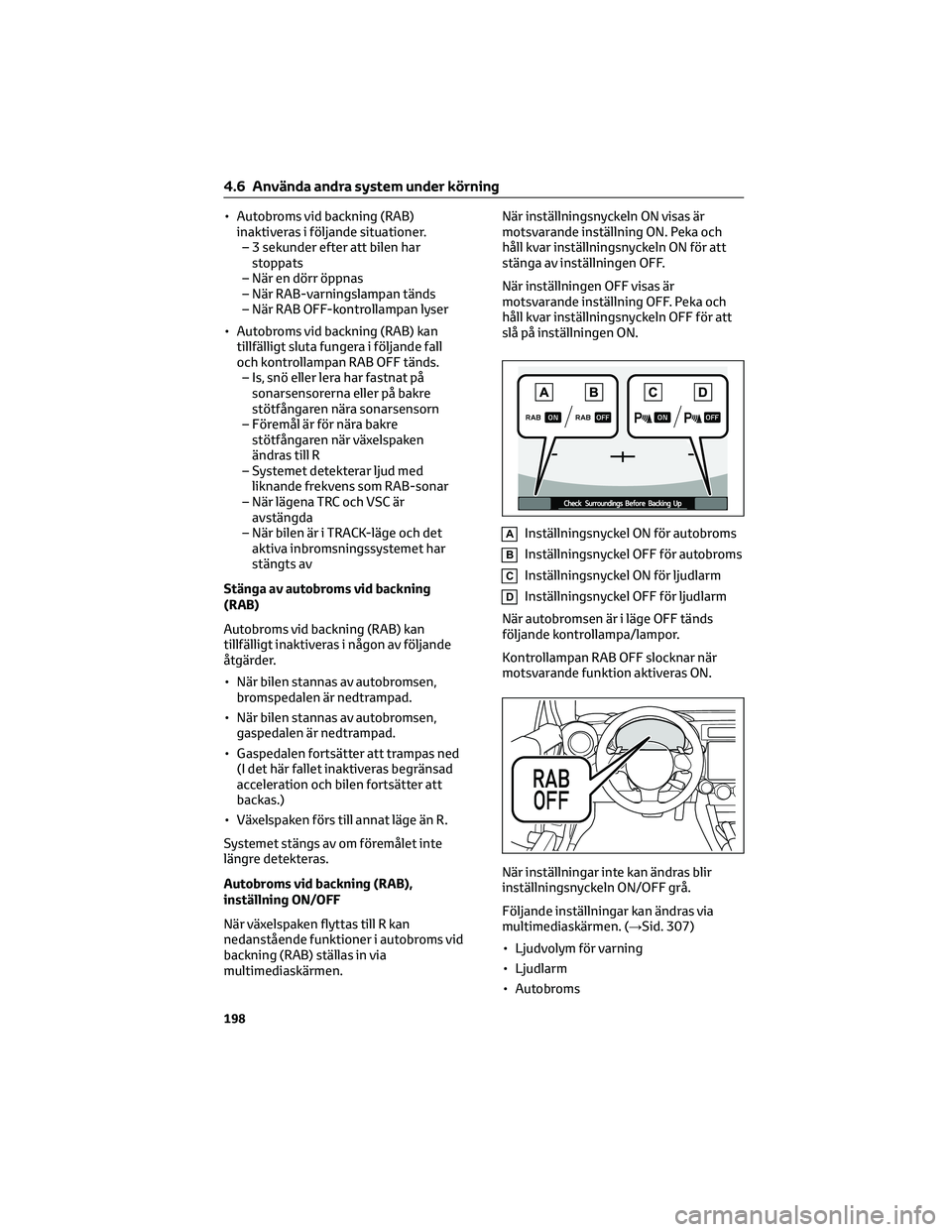

• Autobroms vid backning (RAB)
inaktiveras i följande situationer.
– 3 sekunder efter att bilen har
stoppats
– När en dörr öppnas
– När RAB-varningslampan tänds
– När RAB OFF-kontrollampan lyser
• Autobroms vid backning (RAB) kan
tillfälligt sluta fungera i följande fall
och kontrollampan RAB OFF tänds.
– Is, snö eller lera har fastnat på
sonarsensorerna eller på bakre
stötfångaren nära sonarsensorn
– Föremål är för nära bakre
stötfångaren när växelspaken
ändras till R
– Systemet detekterar ljud med
liknande frekvens som RAB-sonar
– När lägena TRC och VSC är
avstängda
– När bilen är i TRACK-läge och det
aktiva inbromsningssystemet har
stängts av
Stänga av autobroms vid backning
(RAB)
Autobroms vid backning (RAB) kan
tillfälligt inaktiveras i någon av följande
åtgärder.
• När bilen stannas av autobromsen,
bromspedalen är nedtrampad.
• När bilen stannas av autobromsen,
gaspedalen är nedtrampad.
• Gaspedalen fortsätter att trampas ned
(I det här fallet inaktiveras begränsad
acceleration och bilen fortsätter att
backas.)
• Växelspaken förs till annat läge än R.
Systemet stängs av om föremålet inte
längre detekteras.
Autobroms vid backning (RAB),
inställning ON/OFF
När växelspaken flyttas till R kan
nedanstående funktioner i autobroms vid
backning (RAB) ställas in via
multimediaskärmen.När inställningsnyckeln ON visas är
motsvarande inställning ON. Peka och
håll kvar inställningsnyckeln ON för att
stänga av inställningen OFF.
När inställningen OFF visas är
motsvarande inställning OFF. Peka och
håll kvar inställningsnyckeln OFF för att
slå på inställningen ON.
AInställningsnyckel ON för autobroms
BInställningsnyckel OFF för autobroms
CInställningsnyckel ON för ljudlarm
DInställningsnyckel OFF för ljudlarm
När autobromsen är i läge OFF tänds
följande kontrollampa/lampor.
Kontrollampan RAB OFF slocknar när
motsvarande funktion aktiveras ON.
När inställningar inte kan ändras blir
inställningsnyckeln ON/OFF grå.
Följande inställningar kan ändras via
multimediaskärmen. (→Sid. 307)
• Ljudvolym för varning
• Ljudlarm
• Autobroms
4.6 Använda andra system under körning
198

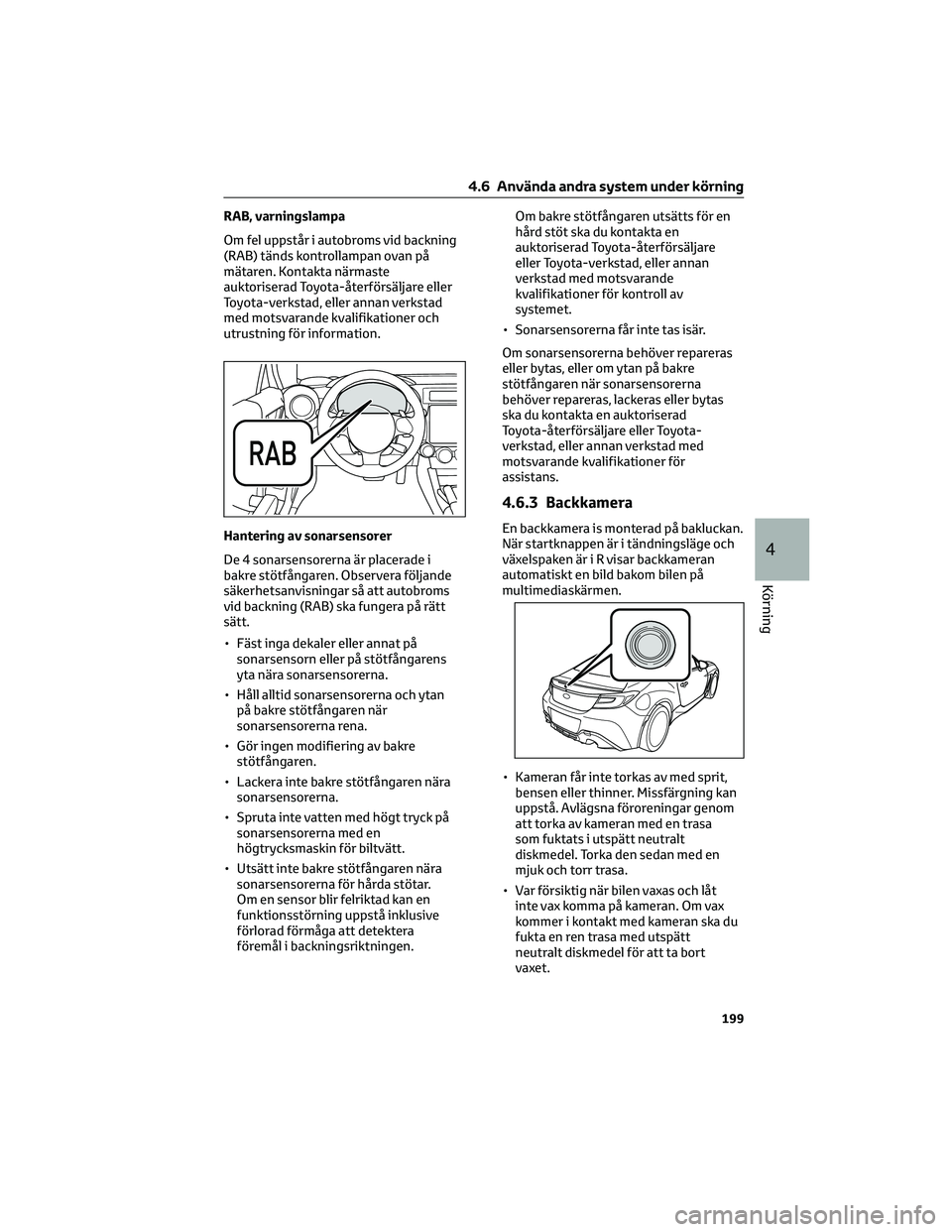

RAB, varningslampa
Om fel uppstår i autobroms vid backning
(RAB) tänds kontrollampan ovan på
mätaren. Kontakta närmaste
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
Hantering av sonarsensorer
De 4 sonarsensorerna är placerade i
bakre stötfångaren. Observera följande
säkerhetsanvisningar så att autobroms
vid backning (RAB) ska fungera på rätt
sätt.
• Fäst inga dekaler eller annat på
sonarsensorn eller på stötfångarens
yta nära sonarsensorerna.
• Håll alltid sonarsensorerna och ytan
på bakre stötfångaren när
sonarsensorerna rena.
• Gör ingen modifiering av bakre
stötfångaren.
• Lackera inte bakre stötfångaren nära
sonarsensorerna.
• Spruta inte vatten med högt tryck på
sonarsensorerna med en
högtrycksmaskin för biltvätt.
• Utsätt inte bakre stötfångaren nära
sonarsensorerna för hårda stötar.
Om en sensor blir felriktad kan en
funktionsstörning uppstå inklusive
förlorad förmåga att detektera
föremål i backningsriktningen.Om bakre stötfångaren utsätts för en
hård stöt ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer för kontroll av
systemet.
• Sonarsensorerna får inte tas isär.
Om sonarsensorerna behöver repareras
eller bytas, eller om ytan på bakre
stötfångaren när sonarsensorerna
behöver repareras, lackeras eller bytas
ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för
assistans.
4.6.3 Backkamera
En backkamera is monterad på bakluckan.
När startknappen är i tändningsläge och
växelspaken är i R visar backkameran
automatiskt en bild bakom bilen på
multimediaskärmen.
• Kameran får inte torkas av med sprit,
bensen eller thinner. Missfärgning kan
uppstå. Avlägsna föroreningar genom
att torka av kameran med en trasa
som fuktats i utspätt neutralt
diskmedel. Torka den sedan med en
mjuk och torr trasa.
• Var försiktig när bilen vaxas och låt
inte vax komma på kameran. Om vax
kommer i kontakt med kameran ska du
fukta en ren trasa med utspätt
neutralt diskmedel för att ta bort
vaxet.
4.6 Använda andra system under körning
199
4
Körning

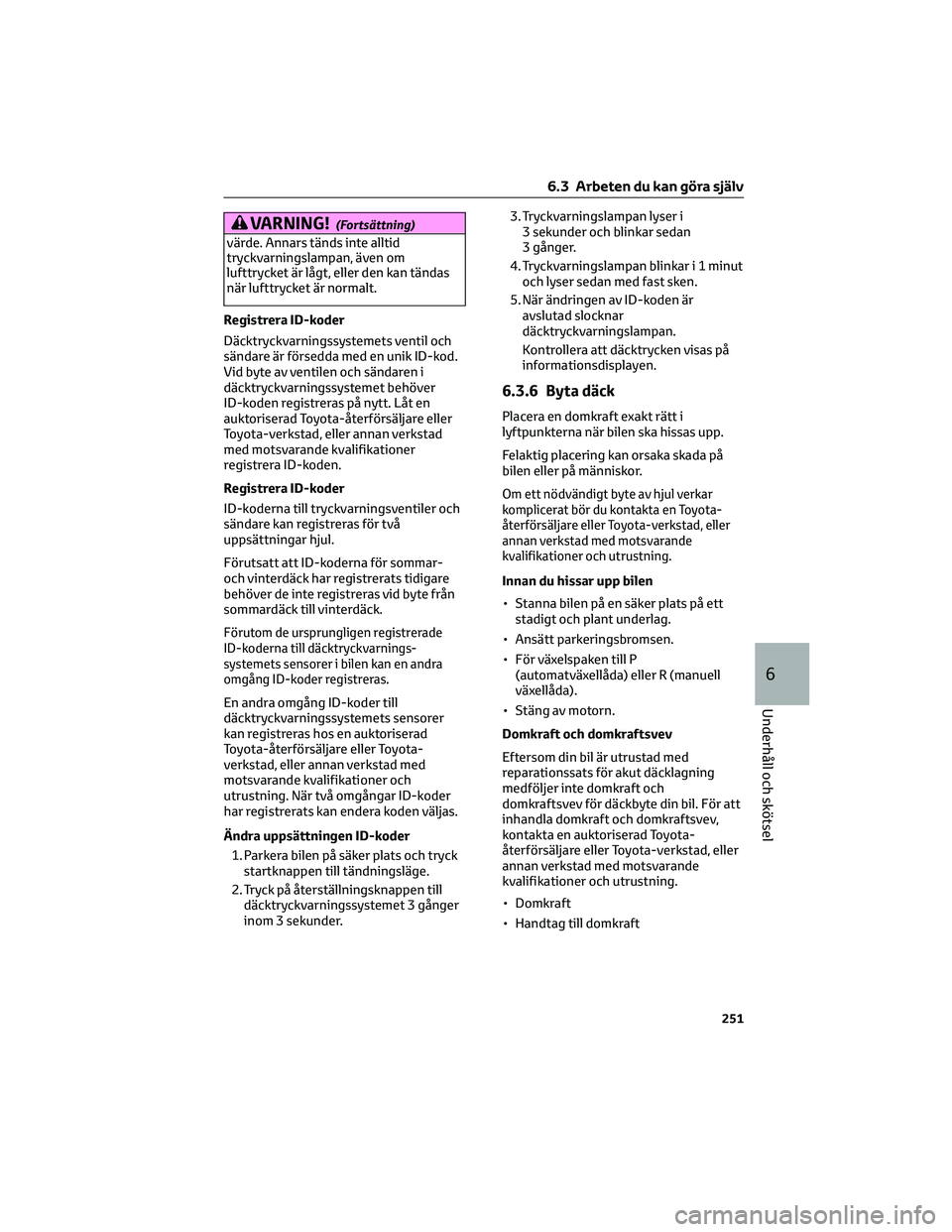

VARNING!(Fortsättning)
värde. Annars tänds inte alltid
tryckvarningslampan, även om
lufttrycket är lågt, eller den kan tändas
när lufttrycket är normalt.
Registrera ID-koder
Däcktryckvarningssystemets ventil och
sändare är försedda med en unik ID-kod.
Vid byte av ventilen och sändaren i
däcktryckvarningssystemet behöver
ID-koden registreras på nytt. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
registrera ID-koden.
Registrera ID-koder
ID-koderna till tryckvarningsventiler och
sändare kan registreras för två
uppsättningar hjul.
Förutsatt att ID-koderna för sommar-
och vinterdäck har registrerats tidigare
behöver de inte registreras vid byte från
sommardäck till vinterdäck.
Förutom de ursprungligen registrerade
ID-koderna till däcktryckvarnings-
systemets sensorer i bilen kan en andra
omgång ID-koder registreras.
En andra omgång ID-koder till
däcktryckvarningssystemets sensorer
kan registreras hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning. När två omgångar ID-koder
har registrerats kan endera koden väljas.
Ändra uppsättningen ID-koder
1. Parkera bilen på säker plats och tryck
startknappen till tändningsläge.
2. Tryck på återställningsknappen till
däcktryckvarningssystemet 3 gånger
inom 3 sekunder.3. Tryckvarningslampan lyser i
3 sekunder och blinkar sedan
3 gånger.
4. Tryckvarningslampan blinkar i 1 minut
och lyser sedan med fast sken.
5. När ändringen av ID-koden är
avslutad slocknar
däcktryckvarningslampan.
Kontrollera att däcktrycken visas på
informationsdisplayen.
6.3.6 Byta däck
Placera en domkraft exakt rätt i
lyftpunkterna när bilen ska hissas upp.
Felaktig placering kan orsaka skada på
bilen eller på människor.
Om ett nödvändigt byte av hjul verkar
komplicerat bör du kontakta en Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Innan du hissar upp bilen
• Stanna bilen på en säker plats på ett
stadigt och plant underlag.
• Ansätt parkeringsbromsen.
• För växelspaken till P
(automatväxellåda) eller R (manuell
växellåda).
• Stäng av motorn.
Domkraft och domkraftsvev
Eftersom din bil är utrustad med
reparationssats för akut däcklagning
medföljer inte domkraft och
domkraftsvev för däckbyte din bil. För att
inhandla domkraft och domkraftsvev,
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
• Domkraft
• Handtag till domkraft
6.3 Arbeten du kan göra själv
251
6
Underhåll och skötsel

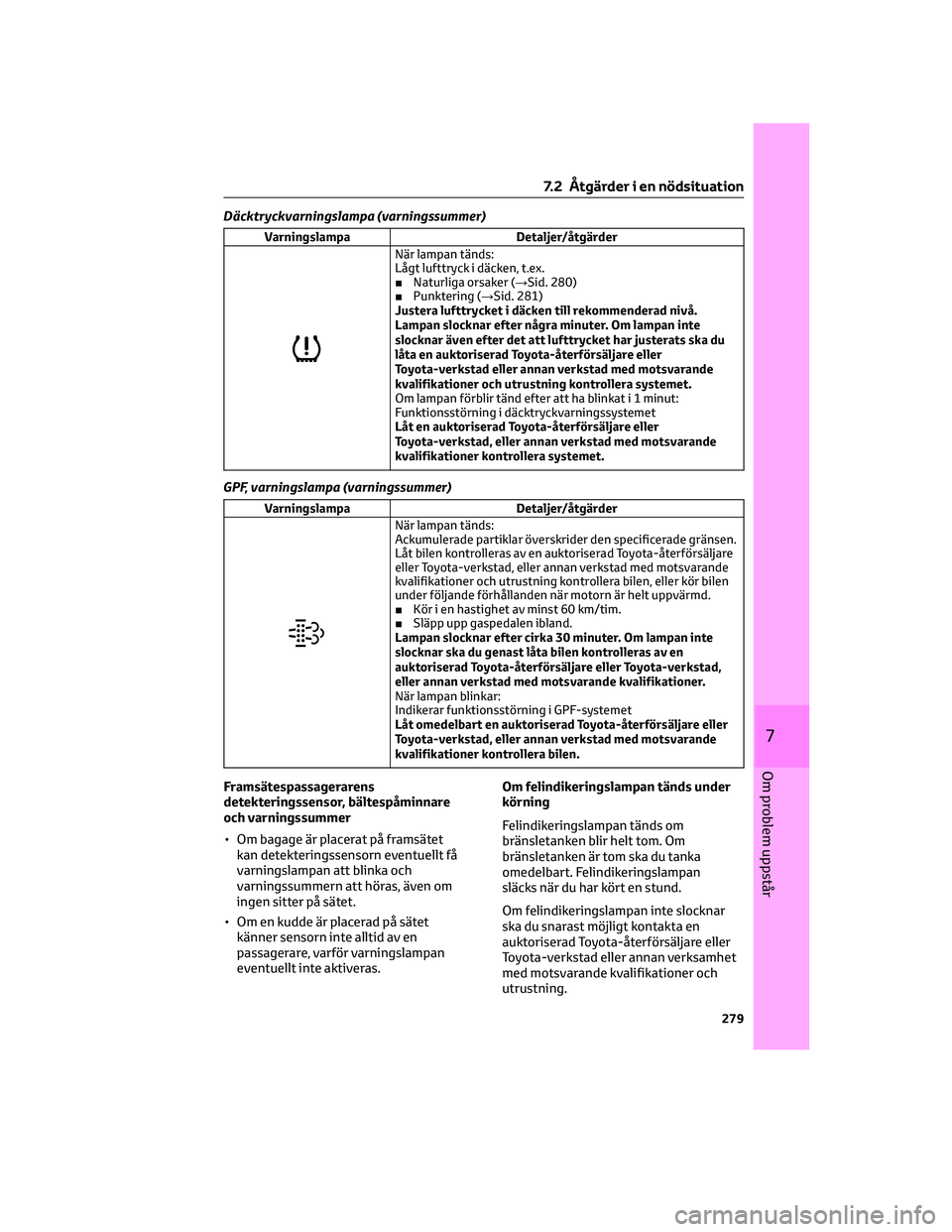

Däcktryckvarningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
När lampan tänds:
Lågt lufttryck i däcken, t.ex.
■Naturliga orsaker (→Sid. 280)
■Punktering (→Sid. 281)
Justera lufttrycket i däcken till rekommenderad nivå.
Lampan slocknar efter några minuter. Om lampan inte
slocknar även efter det att lufttrycket har justerats ska du
låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera systemet.
Om lampan förblir tänd efter att ha blinkat i 1 minut:
Funktionsstörning i däcktryckvarningssystemet
Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera systemet.
GPF, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
När lampan tänds:
Ackumulerade partiklar överskrider den specificerade gränsen.
Låt bilen kontrolleras av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen, eller kör bilen
under följande förhållanden när motorn är helt uppvärmd.
■Kör i en hastighet av minst 60 km/tim.
■Släpp upp gaspedalen ibland.
Lampan slocknar efter cirka 30 minuter. Om lampan inte
slocknar ska du genast låta bilen kontrolleras av en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
När lampan blinkar:
Indikerar funktionsstörning i GPF-systemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Framsätespassagerarens
detekteringssensor, bältespåminnare
och varningssummer
• Om bagage är placerat på framsätet
kan detekteringssensorn eventuellt få
varningslampan att blinka och
varningssummern att höras, även om
ingen sitter på sätet.
• Om en kudde är placerad på sätet
känner sensorn inte alltid av en
passagerare, varför varningslampan
eventuellt inte aktiveras.Om felindikeringslampan tänds under
körning
Felindikeringslampan tänds om
bränsletanken blir helt tom. Om
bränsletanken är tom ska du tanka
omedelbart. Felindikeringslampan
släcks när du har kört en stund.
Om felindikeringslampan inte slocknar
ska du snarast möjligt kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verksamhet
med motsvarande kvalifikationer och
utrustning.
7.2 Åtgärder i en nödsituation
279
7
Om problem uppstår

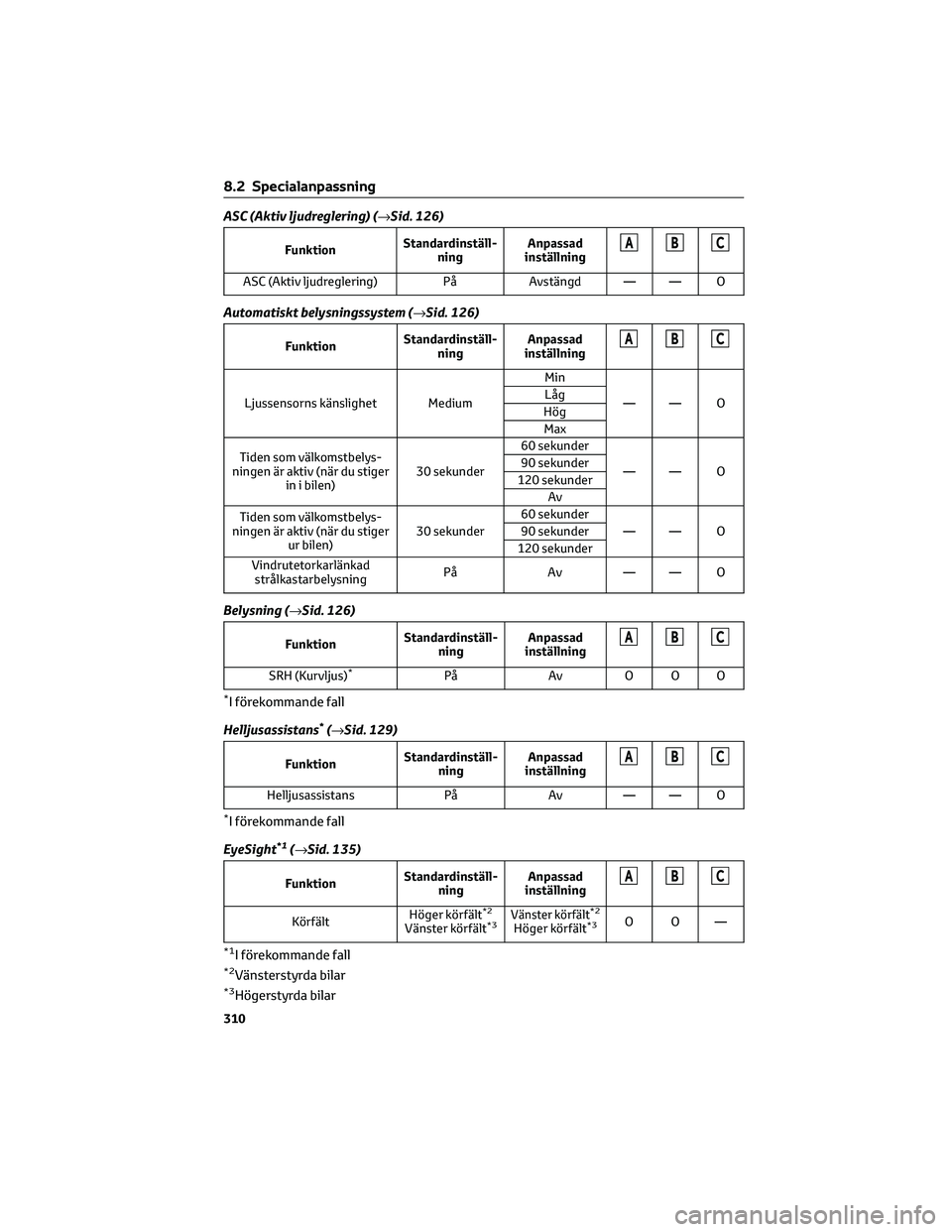

ASC (Aktiv ljudreglering) (→Sid. 126)
FunktionStandardinställ-
ningAnpassad
inställningABC
ASC (Aktiv ljudreglering) På Avstängd — — O
Automatiskt belysningssystem (→Sid. 126)
FunktionStandardinställ-
ningAnpassad
inställningABC
Ljussensorns känslighet MediumMin
—— O Låg
Hög
Max
Tiden som välkomstbelys-
ningen är aktiv (när du stiger
in i bilen)30 sekunder60 sekunder
—— O 90 sekunder
120 sekunder
Av
Tiden som välkomstbelys-
ningen är aktiv (när du stiger
ur bilen)30 sekunder60 sekunder
—— O 90 sekunder
120 sekunder
Vindrutetorkarlänkad
strålkastarbelysningPå Av — — O
Belysning (→Sid. 126)
FunktionStandardinställ-
ningAnpassad
inställningABC
SRH (Kurvljus)*På Av O O O
*I förekommande fall
Helljusassistans
*(→Sid. 129)
FunktionStandardinställ-
ningAnpassad
inställningABC
Helljusassistans På Av — — O
*I förekommande fall
EyeSight
*1(→Sid. 135)
FunktionStandardinställ-
ningAnpassad
inställningABC
KörfältHöger körfält*2
Vänster körfält*3Vänster körfält*2
Höger körfält*3OO—
*1I förekommande fall*2Vänsterstyrda bilar*3Högerstyrda bilar
8.2 Specialanpassning
310

Växelspaken kan inte
flyttas ur P även om du
trampar på bromspedalen
(automatväxellåda)
• Är startknappen i tändningsläge?
Om du inte kan rubba växelspaken
genom att trampa ner bromspedalen
med startknappen i ON. (→Sid. 120)
Ratten kan inte vridas
efter att motorn har
stängts av
• Den låses automatiskt för att
förhindra stöld av bilen. (→Sid. 116)
Fönstren kan inte öppnas
eller stängas med knapp-
arna till fönsterhissarna
• Är fönsterlåsknappen intryckt?
Fönsterhissarna, utom fönstret vid
förarplatsen, kan inte användas om
fönsterlåsknappen är intryckt.
(→Sid. 106)
Startknappen stängs av
automatiskt
•Den automatiska avstängnings-
funktionen aktiveras om bilen lämnas i
radioläge eller tändningsläge (motorn
är inte igång) under en tid. (→
Sid. 118)
En varningssummer hörs
under körning
• Påminnelselampan för
säkerhetsbältena blinkar
Har föraren och passageraren spänt
fast sina säkerhetsbälten? (→Sid. 277)• Varningslampan i bromssystemet
tänds
Är parkeringsbromsen lossad?
(→Sid. 126)
Beroende på situationen kan andra
typer av varningssummer höras.
(→Sid. 274, Sid. 281)
Ett larm aktiveras och
signalhornet ljuder
(i förekommande fall)
• Öppnade någon i bilen en dörr medan
larmet ställdes in?
Sensorn känner av detta och larmet
ljuder. (→Sid. 64)
Gör något av följande för att inaktivera
eller stänga av larmet:
• Lås upp dörrarna eller öppna
bakluckan med låsfunktionen eller
fjärrkontrollen.
• Öppna bakluckan med låsfunktionen
eller fjärrkontrollen.
• Tryck startknappen till radioläge eller
tändningsläge, eller starta motorn.
En varningssummer hörs
när du lämnar bilen
• Visas meddelandet på
informationsdisplayen?
Läs meddelandet på
informationsdisplayen. (→Sid. 281)
En varningslampa tänds
eller ett varningsmedde-
lande visas
• När en varningslampa tänds eller ett
varningsmeddelande visas, se
Sid. 274, Sid. 281.
Vad gör du om ... (Felsökning)
315

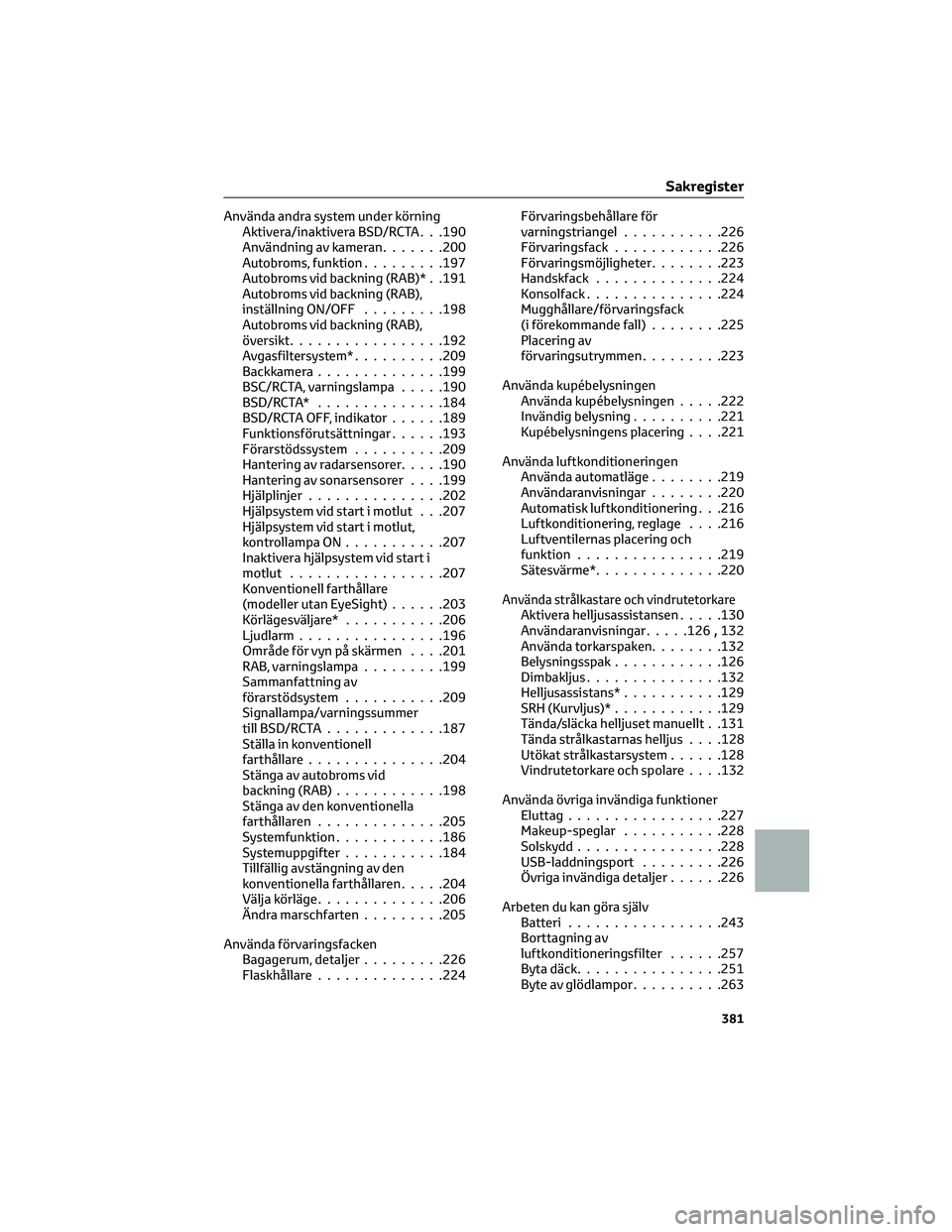

Använda andra system under körning
Aktivera/inaktivera BSD/RCTA . . .190
Användning av kameran.......200
Autobroms, funktion.........197
Autobroms vid backning (RAB)* . .191
Autobroms vid backning (RAB),
inställning ON/OFF.........198
Autobroms vid backning (RAB),
översikt.................192
Avgasfiltersystem*..........209
Backkamera..............199
BSC/RCTA, varningslampa.....190
BSD/RCTA* ..............184
BSD/RCTA OFF, indikator......189
Funktionsförutsättningar......193
Förarstödssystem..........209
Hantering av radarsensorer.....190
Hantering av sonarsensorer. . . .199
Hjälplinjer...............202
Hjälpsystem vid start i motlut . . .207
Hjälpsystem vid start i motlut,
kontrollampa ON...........207
Inaktivera hjälpsystem vid start i
motlut.................207
Konventionell farthållare
(modeller utan EyeSight)......203
Körlägesväljare*...........206
Ljudlarm................196
Område för vyn på skärmen. . . .201
RAB, varningslampa.........199
Sammanfattning av
förarstödsystem...........209
Signallampa/varningssummer
till BSD/RCTA.............187
Ställa in konventionell
farthållare...............204
Stänga av autobroms vid
backning (RAB)............198
Stänga av den konventionella
farthållaren..............205
Systemfunktion............186
Systemuppgifter...........184
Tillfällig avstängning av den
konventionella farthållaren.....204
Välja körläge..............206
Ändra marschfarten.........205
Använda förvaringsfacken
Bagagerum, detaljer.........226
Flaskhållare..............224Förvaringsbehållare för
varningstriangel...........226
Förvaringsfack............226
Förvaringsmöjligheter........223
Handskfack..............224
Konsolfack...............224
Mugghållare/förvaringsfack
(i förekommande fall)........225
Placering av
förvaringsutrymmen.........223
Använda kupébelysningen
Använda kupébelysningen.....222
Invändig belysning..........221
Kupébelysningens placering. . . .221
Använda luftkonditioneringen
Använda automatläge........219
Användaranvisningar........220
Automatisk luftkonditionering . . .216
Luftkonditionering, reglage. . . .216
Luftventilernas placering och
funktion................219
Sätesvärme*..............220
Använda strålkastare och vindrutetorkareAktivera helljusassistansen.....130
Användaranvisningar.....126,132
Använda torkarspaken........132
Belysningsspak............126
Dimbakljus...............132
Helljusassistans*...........129
SRH (Kurvljus)*............129
Tända/släcka helljuset manuellt . .131
Tända strålkastarnas helljus. . . .128
Utökat strålkastarsystem......128
Vindrutetorkare och spolare. . . .132
Använda övriga invändiga funktioner
Eluttag.................227
Makeup-speglar...........228
Solskydd................228
USB-laddningsport.........226
Övriga invändiga detaljer......226
Arbeten du kan göra själv
Batteri.................243
Borttagning av
luftkonditioneringsfilter......257
Byta däck................251
Byte av glödlampor..........263
Sakregister
381
