ignition TOYOTA GT86 2014 Betriebsanleitungen (in German)

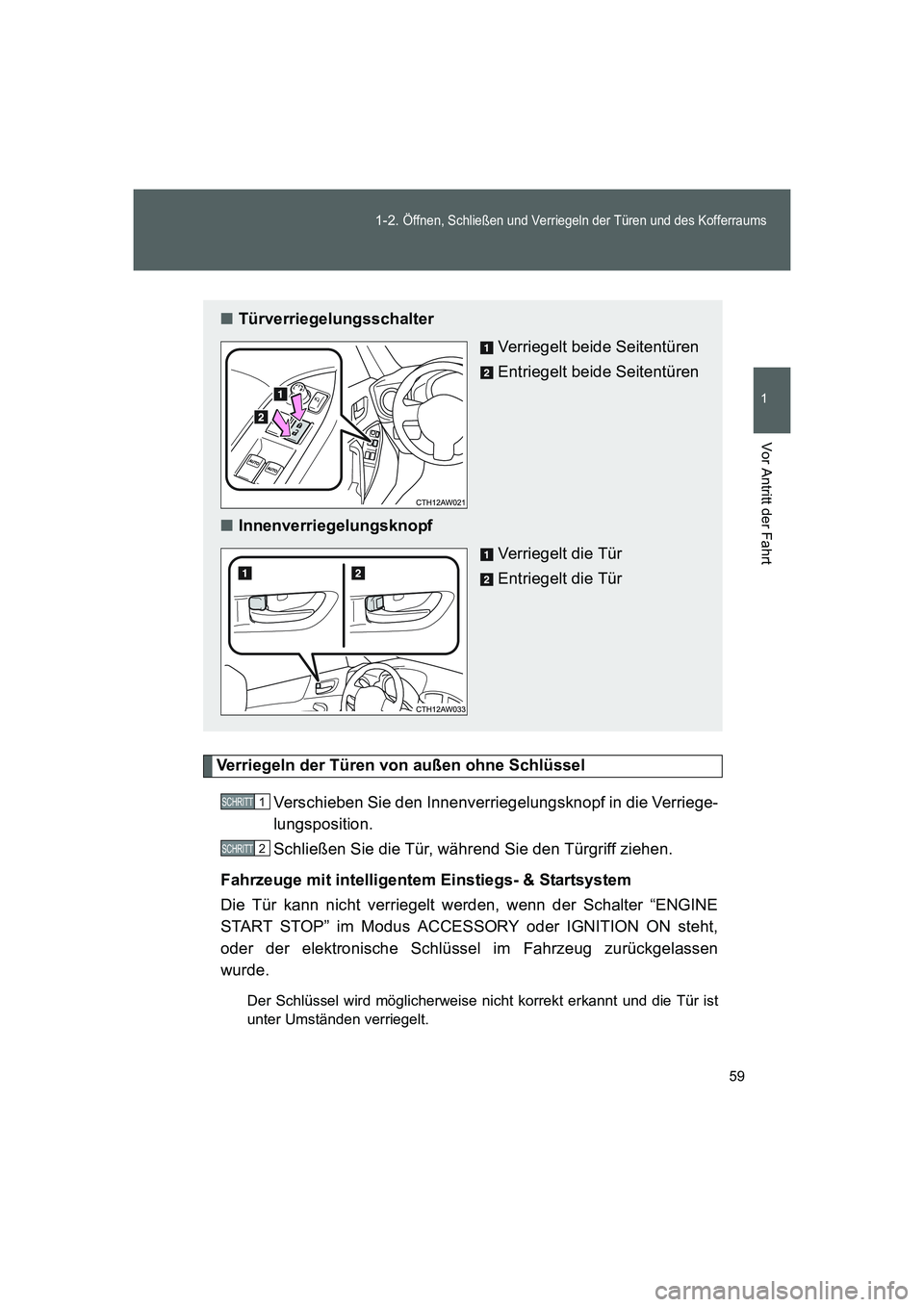

59 1-2.
Öffnen, Schließen und Verriegeln der Türen und des Kofferraums
1
Vor Antritt der Fahrt
FT86_EM
Verriegeln der Türen von außen ohne Schlüssel
Verschieben Sie den Innenverriegelungsknopf in die Verriege-
lungsposition.
Schließen Sie die Tür, während Sie den Türgriff ziehen.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Die Tür kann nicht verriegelt werden, wenn der Schalter “ENGINE
START STOP” im Modus ACCESSORY oder IGNITION ON steht,
oder der elektronische Schlüssel im Fahrzeug zurückgelassen
wurde.
Der Schlüssel wird möglicherweise nicht korrekt erkannt und die Tür ist
unter Umständen verriegelt.
■Türverriegelungsschalter
Verriegelt beide Seitentüren
Entriegelt beide Seitentüren
■Innenverriegelungsknopf
Verriegelt die Tür
Entriegelt die Tür
1 SCHRITT
2 SCHRITT
86_OM_EM_OM18061M.book 59 ページ ２０１５年４月３日　金曜日　午後１時５１分

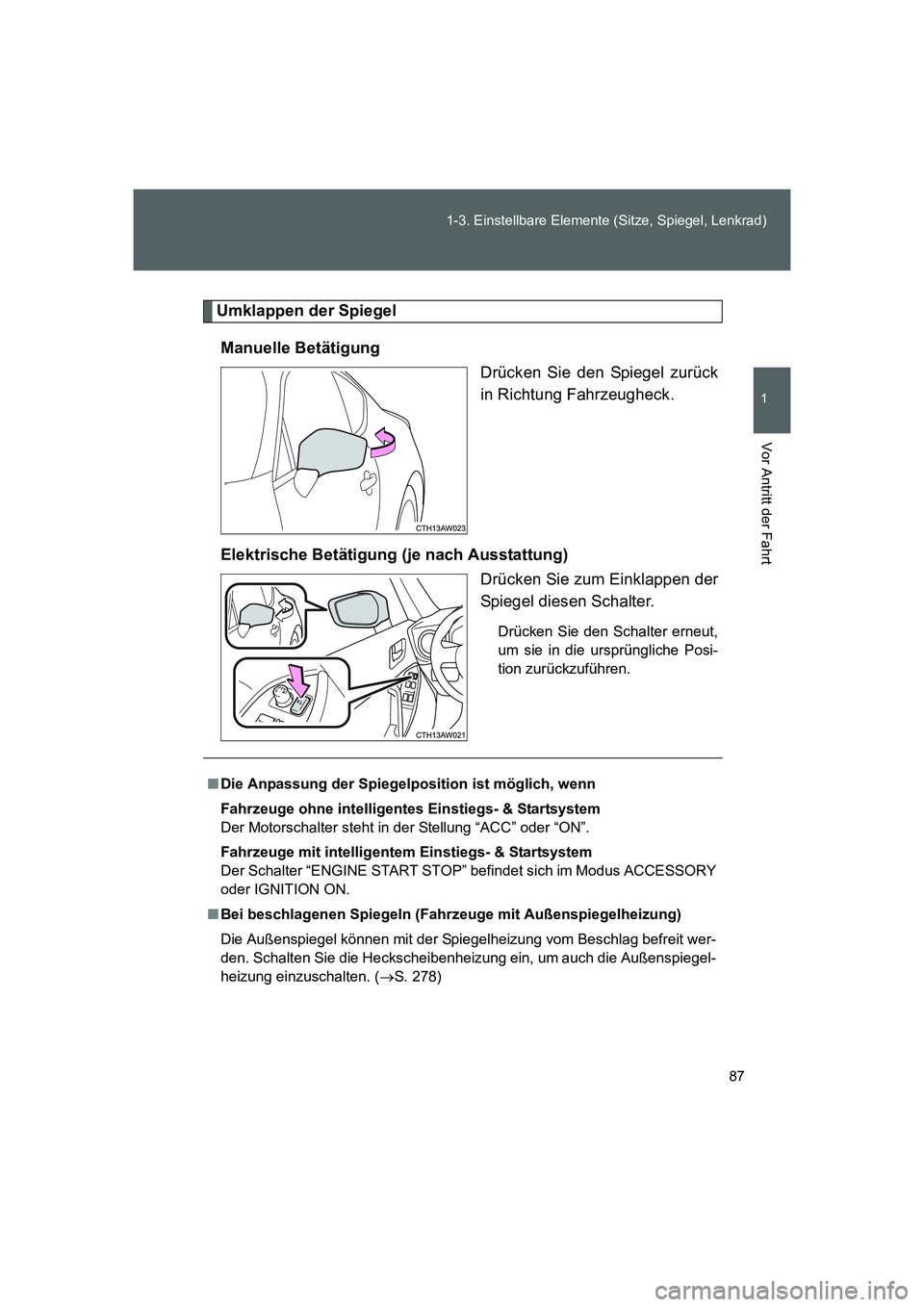

87 1-3. Einstellbare Elemente (Sitze, Spiegel, Lenkrad)
1
Vor Antritt der Fahrt
FT86_EM
Umklappen der Spiegel
Manuelle Betätigung
Drücken Sie den Spiegel zurück
in Richtung Fahrzeugheck.
Elektrische Betätigung (je nach Ausstattung)
Drücken Sie zum Einklappen der
Spiegel diesen Schalter.
Drücken Sie den Schalter erneut,
um sie in die ursprüngliche Posi-
tion zurückzuführen.
■Die Anpassung der Spiegelposition ist möglich, wenn
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ACC” oder “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Schalter “ENGINE START STOP” befindet sich im Modus ACCESSORY
oder IGNITION ON.
■Bei beschlagenen Spiegeln (Fahrzeuge mit Außenspiegelheizung)
Die Außenspiegel können mit der Spiegelheizung vom Beschlag befreit wer-
den. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegel-
heizung einzuschalten. (→S. 278)
86_OM_EM_OM18061M.book 87 ページ ２０１５年４月３日　金曜日　午後１時５１分

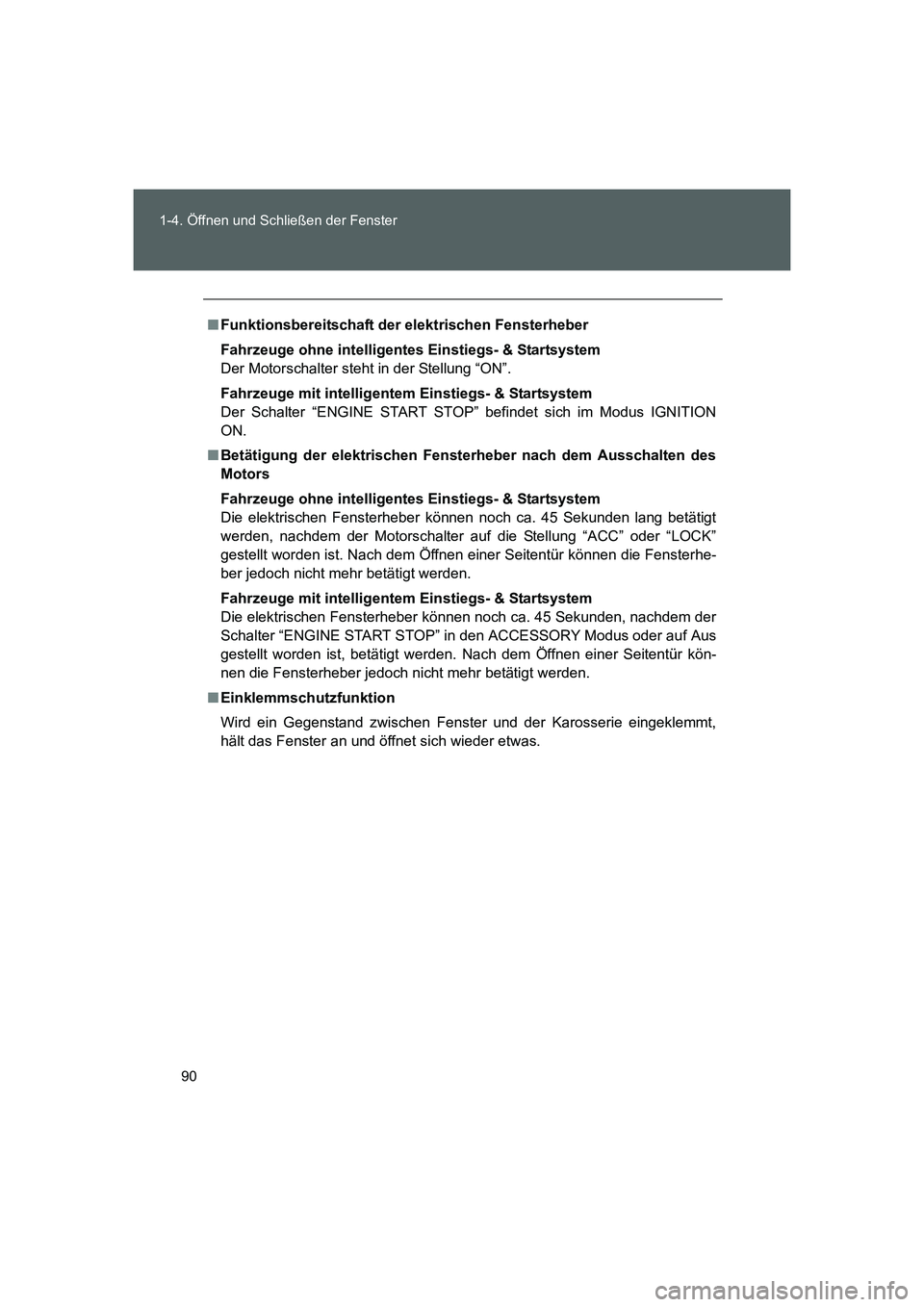

90 1-4. Öffnen und Schließen der Fenster
FT86_EM
■Funktionsbereitschaft der elektrischen Fensterheber
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Schalter “ENGINE START STOP” befindet sich im Modus IGNITION
ON.
■Betätigung der elektrischen Fensterheber nach dem Ausschalten des
Motors
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt
werden, nachdem der Motorschalter auf die Stellung “ACC” oder “LOCK”
gestellt worden ist. Nach dem Öffnen einer Seitentür können die Fensterhe-
ber jedoch nicht mehr betätigt werden.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden, nachdem der
Schalter “ENGINE START STOP” in den ACCESSORY Modus oder auf Aus
gestellt worden ist, betätigt werden. Nach dem Öffnen einer Seitentür kön-
nen die Fensterheber jedoch nicht mehr betätigt werden.
■Einklemmschutzfunktion
Wird ein Gegenstand zwischen Fenster und der Karosserie eingeklemmt,
hält das Fenster an und öffnet sich wieder etwas.
86_OM_EM_OM18061M.book 90 ページ ２０１５年４月３日　金曜日　午後１時５１分

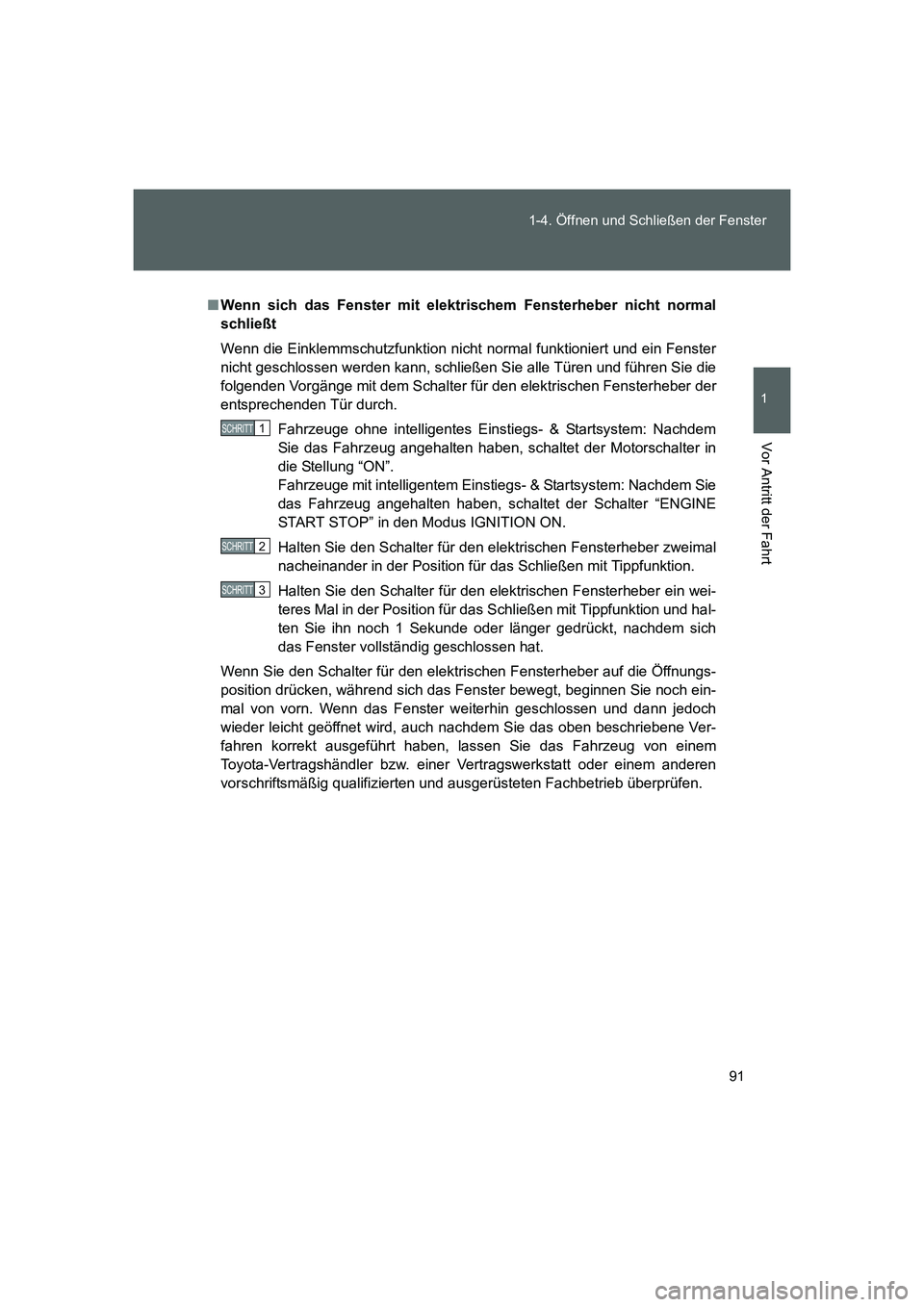

91 1-4. Öffnen und Schließen der Fenster
1
Vor Antritt der Fahrt
FT86_EM
■Wenn sich das Fenster mit elektrischem Fensterheber nicht normal
schließt
Wenn die Einklemmschutzfunktion nicht normal funktioniert und ein Fenster
nicht geschlossen werden kann, schließen Sie alle Türen und führen Sie die
folgenden Vorgänge mit dem Schalter für den elektrischen Fensterheber der
entsprechenden Tür durch.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Nachdem
Sie das Fahrzeug angehalten haben, schaltet der Motorschalter in
die Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Nachdem Sie
das Fahrzeug angehalten haben, schaltet der Schalter “ENGINE
START STOP” in den Modus IGNITION ON.
Halten Sie den Schalter für den elektrischen Fensterheber zweimal
nacheinander in der Position für das Schließen mit Tippfunktion.
Halten Sie den Schalter für den elektrischen Fensterheber ein wei-
teres Mal in der Position für das Schließen mit Tippfunktion und hal-
ten Sie ihn noch 1 Sekunde oder länger gedrückt, nachdem sich
das Fenster vollständig geschlossen hat.
Wenn Sie den Schalter für den elektrischen Fensterheber auf die Öffnungs-
position drücken, während sich das Fenster bewegt, beginnen Sie noch ein-
mal von vorn. Wenn das Fenster weiterhin geschlossen und dann jedoch
wieder leicht geöffnet wird, auch nachdem Sie das oben beschriebene Ver-
fahren korrekt ausgeführt haben, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
1 SCHRITT
2 SCHRITT
3 SCHRITT
86_OM_EM_OM18061M.book 91 ページ ２０１５年４月３日　金曜日　午後１時５１分

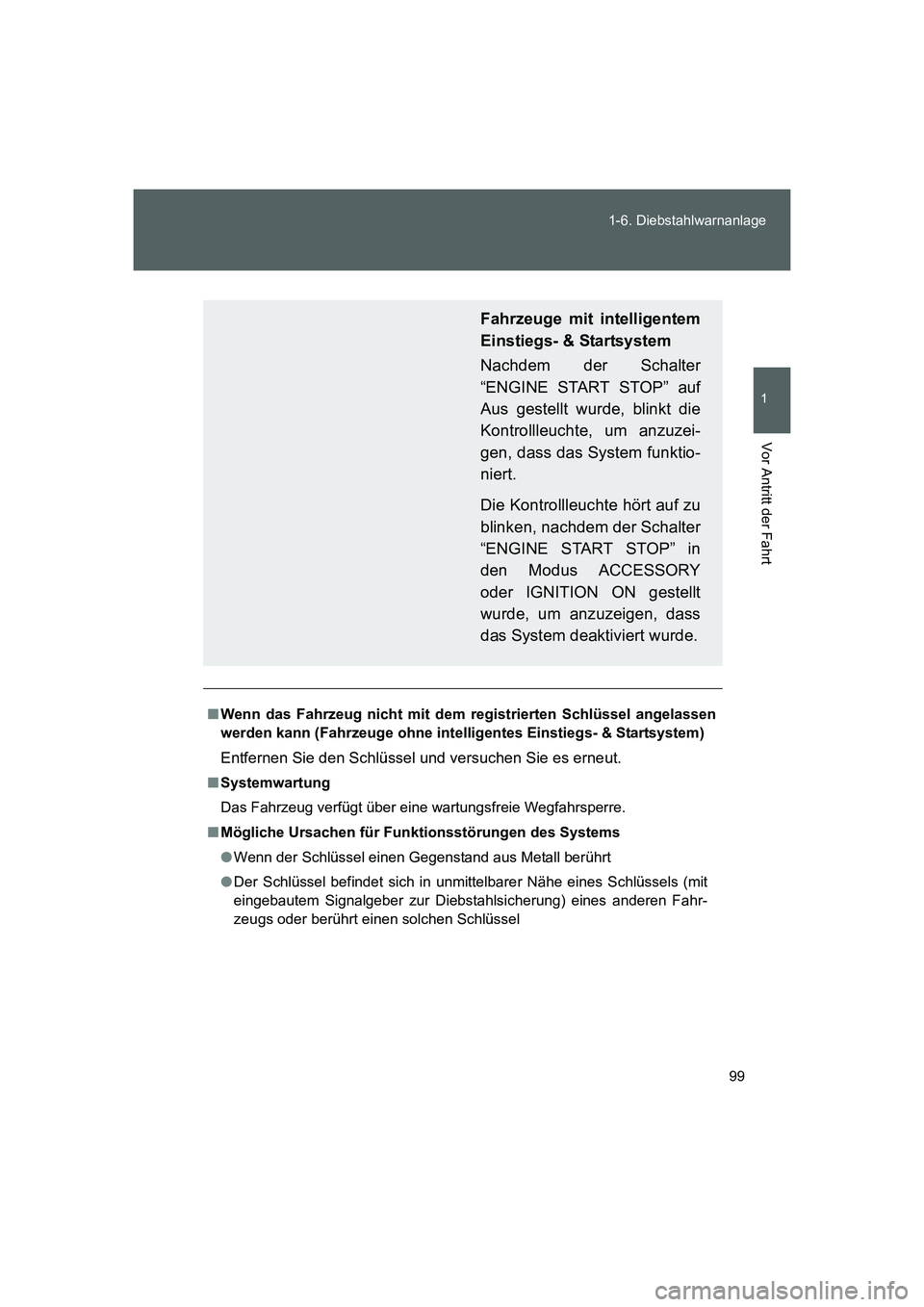

99 1-6. Diebstahlwarnanlage
1
Vor Antritt der Fahrt
FT86_EM
■Wenn das Fahrzeug nicht mit dem registrierten Schlüssel angelassen
werden kann (Fahrzeuge ohne intelligentes Einstiegs- & Startsystem)
Entfernen Sie den Schlüssel und versuchen Sie es erneut.
■Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■Mögliche Ursachen für Funktionsstörungen des Systems
●Wenn der Schlüssel einen Gegenstand aus Metall berührt
●Der Schlüssel befindet sich in unmittelbarer Nähe eines Schlüssels (mit
eingebautem Signalgeber zur Diebstahlsicherung) eines anderen Fahr-
zeugs oder berührt einen solchen Schlüssel
Fahrzeuge mit intelligentem
Einstiegs- & Startsystem
Nachdem der Schalter
“ENGINE START STOP” auf
Aus gestellt wurde, blinkt die
Kontrollleuchte, um anzuzei-
gen, dass das System funktio-
niert.
Die Kontrollleuchte hört auf zu
blinken, nachdem der Schalter
“ENGINE START STOP” in
den Modus ACCESSORY
oder IGNITION ON gestellt
wurde, um anzuzeigen, dass
das System deaktiviert wurde.
86_OM_EM_OM18061M.book 99 ページ ２０１５年４月３日　金曜日　午後１時５１分

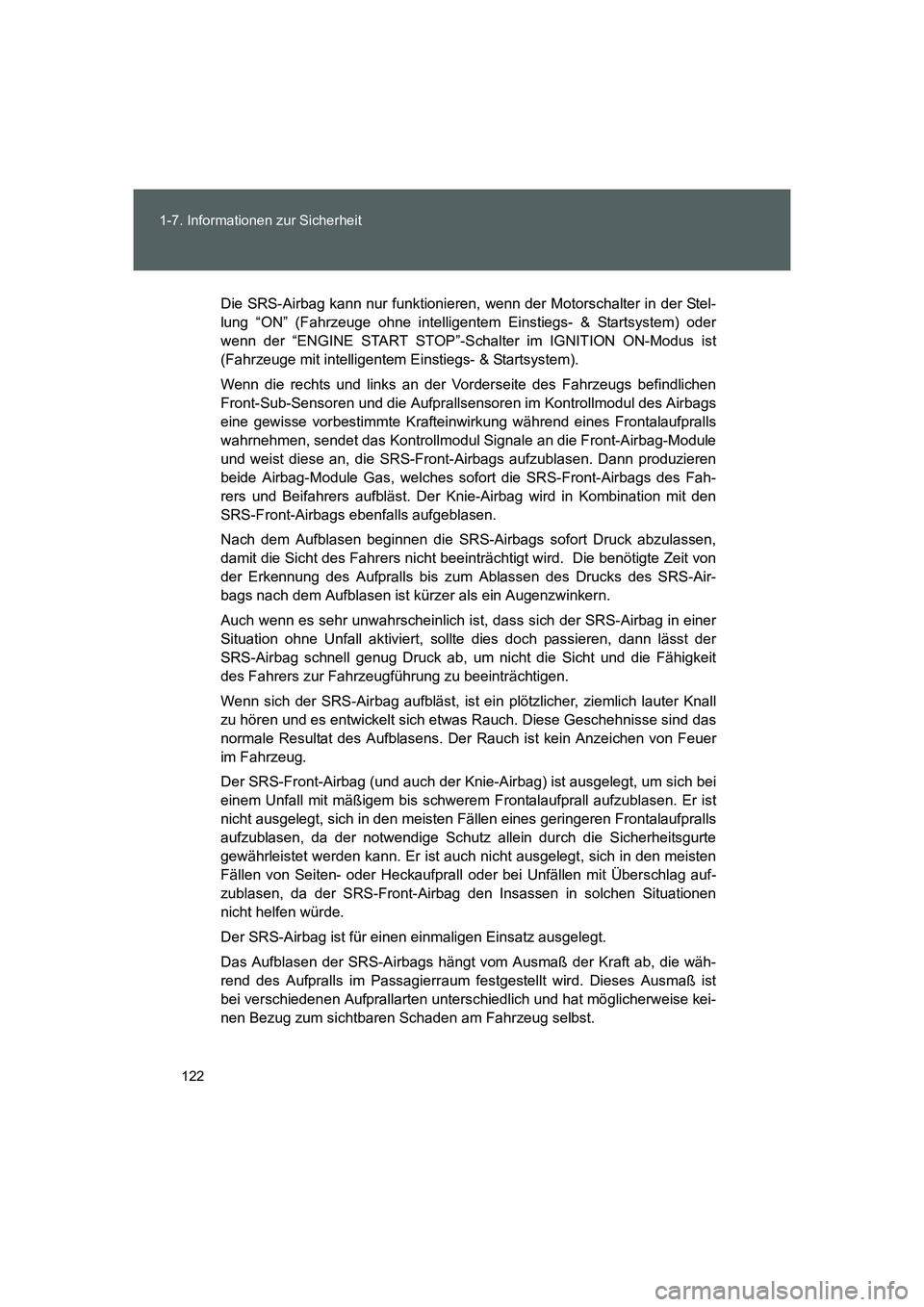

122 1-7. Informationen zur Sicherheit
FT86_EM
Die SRS-Airbag kann nur funktionieren, wenn der Motorschalter in der Stel-
lung “ON” (Fahrzeuge ohne intelligentem Einstiegs- & Startsystem) oder
wenn der “ENGINE START STOP”-Schalter im IGNITION ON-Modus ist
(Fahrzeuge mit intelligentem Einstiegs- & Startsystem).
Wenn die rechts und links an der Vorderseite des Fahrzeugs befindlichen
Front-Sub-Sensoren und die Aufprallsensoren im Kontrollmodul des Airbags
eine gewisse vorbestimmte Krafteinwirkung während eines Frontalaufpralls
wahrnehmen, sendet das Kontrollmodul Signale an die Front-Airbag-Module
und weist diese an, die SRS-Front-Airbags aufzublasen. Dann produzieren
beide Airbag-Module Gas, welches sofort die SRS-Front-Airbags des Fah-
rers und Beifahrers aufbläst. Der Knie-Airbag wird in Kombination mit den
SRS-Front-Airbags ebenfalls aufgeblasen.
Nach dem Aufblasen beginnen die SRS-Airbags sofort Druck abzulassen,
damit die Sicht des Fahrers nicht beeinträchtigt wird. Die benötigte Zeit von
der Erkennung des Aufpralls bis zum Ablassen des Drucks des SRS-Air-
bags nach dem Aufblasen ist kürzer als ein Augenzwinkern.
Auch wenn es sehr unwahrscheinlich ist, dass sich der SRS-Airbag in einer
Situation ohne Unfall aktiviert, sollte dies doch passieren, dann lässt der
SRS-Airbag schnell genug Druck ab, um nicht die Sicht und die Fähigkeit
des Fahrers zur Fahrzeugführung zu beeinträchtigen.
Wenn sich der SRS-Airbag aufbläst, ist ein plötzlicher, ziemlich lauter Knall
zu hören und es entwickelt sich etwas Rauch. Diese Geschehnisse sind das
normale Resultat des Aufblasens. Der Rauch ist kein Anzeichen von Feuer
im Fahrzeug.
Der SRS-Front-Airbag (und auch der Knie-Airbag) ist ausgelegt, um sich bei
einem Unfall mit mäßigem bis schwerem Frontalaufprall aufzublasen. Er ist
nicht ausgelegt, sich in den meisten Fällen eines geringeren Frontalaufpralls
aufzublasen, da der notwendige Schutz allein durch die Sicherheitsgurte
gewährleistet werden kann. Er ist auch nicht ausgelegt, sich in den meisten
Fällen von Seiten- oder Heckaufprall oder bei Unfällen mit Überschlag auf-
zublasen, da der SRS-Front-Airbag den Insassen in solchen Situationen
nicht helfen würde.
Der SRS-Airbag ist für einen einmaligen Einsatz ausgelegt.
Das Aufblasen der SRS-Airbags hängt vom Ausmaß der Kraft ab, die wäh-
rend des Aufpralls im Passagierraum festgestellt wird. Dieses Ausmaß ist
bei verschiedenen Aufprallarten unterschiedlich und hat möglicherweise kei-
nen Bezug zum sichtbaren Schaden am Fahrzeug selbst.
86_OM_EM_OM18061M.book 122 ページ ２０１５年４月３日　金曜日　午後１時５１分

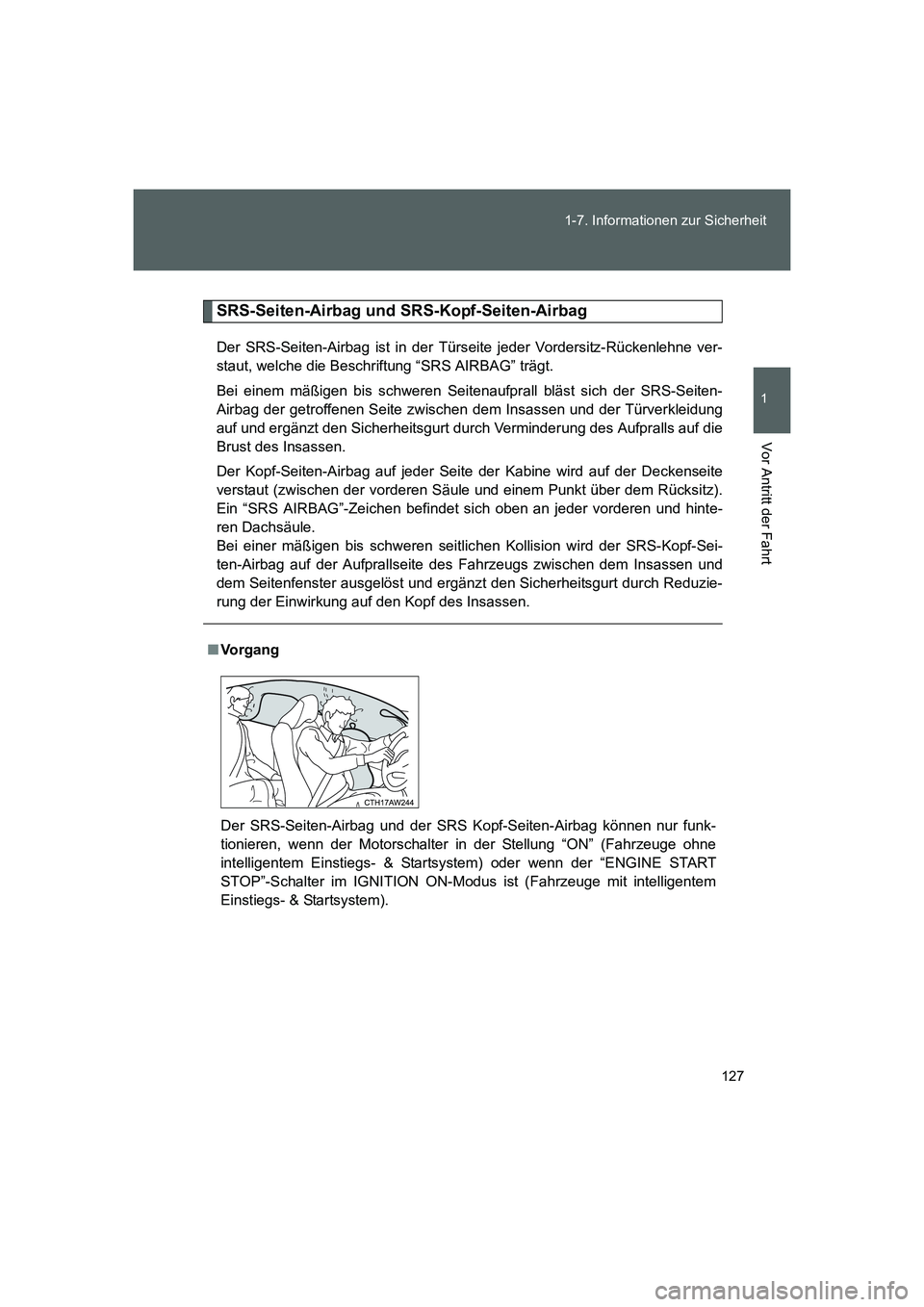

127 1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
FT86_EM
SRS-Seiten-Airbag und SRS-Kopf-Seiten-Airbag
Der SRS-Seiten-Airbag ist in der Türseite jeder Vordersitz-Rückenlehne ver-
staut, welche die Beschriftung “SRS AIRBAG” trägt.
Bei einem mäßigen bis schweren Seitenaufprall bläst sich der SRS-Seiten-
Airbag der getroffenen Seite zwischen dem Insassen und der Türverkleidung
auf und ergänzt den Sicherheitsgurt durch Verminderung des Aufpralls auf die
Brust des Insassen.
Der Kopf-Seiten-Airbag auf jeder Seite der Kabine wird auf der Deckenseite
verstaut (zwischen der vorderen Säule und einem Punkt über dem Rücksitz).
Ein “SRS AIRBAG”-Zeichen befindet sich oben an jeder vorderen und hinte-
ren Dachsäule.
Bei einer mäßigen bis schweren seitlichen Kollision wird der SRS-Kopf-Sei-
ten-Airbag auf der Aufprallseite des Fahrzeugs zwischen dem Insassen und
dem Seitenfenster ausgelöst und ergänzt den Sicherheitsgurt durch Reduzie-
rung der Einwirkung auf den Kopf des Insassen.
■Vo r g a n g
Der SRS-Seiten-Airbag und der SRS Kopf-Seiten-Airbag können nur funk-
tionieren, wenn der Motorschalter in der Stellung “ON” (Fahrzeuge ohne
intelligentem Einstiegs- & Startsystem) oder wenn der “ENGINE START
STOP”-Schalter im IGNITION ON-Modus ist (Fahrzeuge mit intelligentem
Einstiegs- & Startsystem).
86_OM_EM_OM18061M.book 127 ページ ２０１５年４月３日　金曜日　午後１時５１分

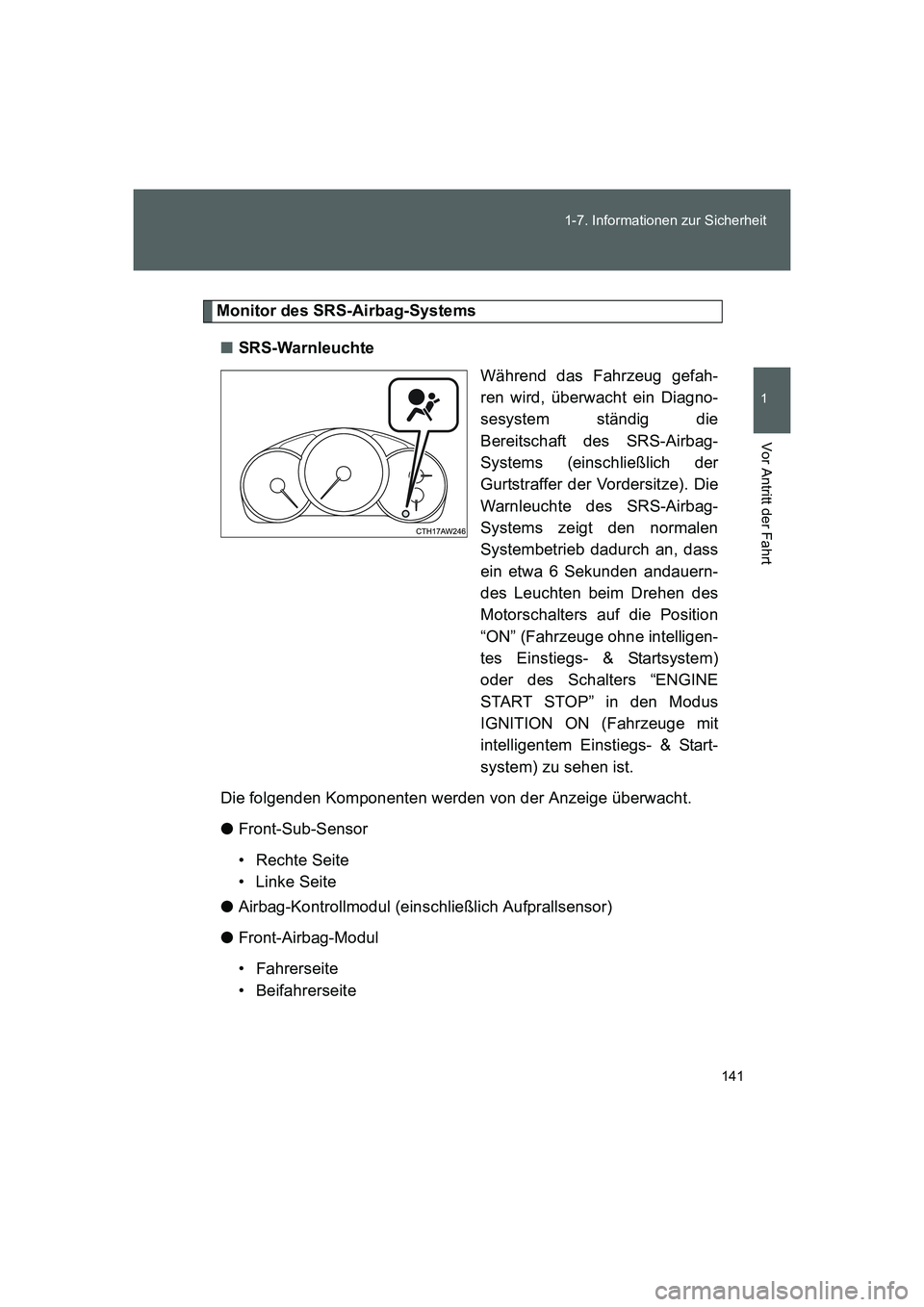

141 1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
FT86_EM
Monitor des SRS-Airbag-Systems
■SRS-Warnleuchte
Während das Fahrzeug gefah-
ren wird, überwacht ein Diagno-
sesystem ständig die
Bereitschaft des SRS-Airbag-
Systems (einschließlich der
Gurtstraffer der Vordersitze). Die
Warnleuchte des SRS-Airbag-
Systems zeigt den normalen
Systembetrieb dadurch an, dass
ein etwa 6 Sekunden andauern-
des Leuchten beim Drehen des
Motorschalters auf die Position
“ON” (Fahrzeuge ohne intelligen-
tes Einstiegs- & Startsystem)
oder des Schalters “ENGINE
START STOP” in den Modus
IGNITION ON (Fahrzeuge mit
intelligentem Einstiegs- & Start-
system) zu sehen ist.
Die folgenden Komponenten werden von der Anzeige überwacht.
●Front-Sub-Sensor
• Rechte Seite
•Linke Seite
●Airbag-Kontrollmodul (einschließlich Aufprallsensor)
●Front-Airbag-Modul
• Fahrerseite
• Beifahrerseite
86_OM_EM_OM18061M.book 141 ページ ２０１５年４月３日　金曜日　午後１時５１分

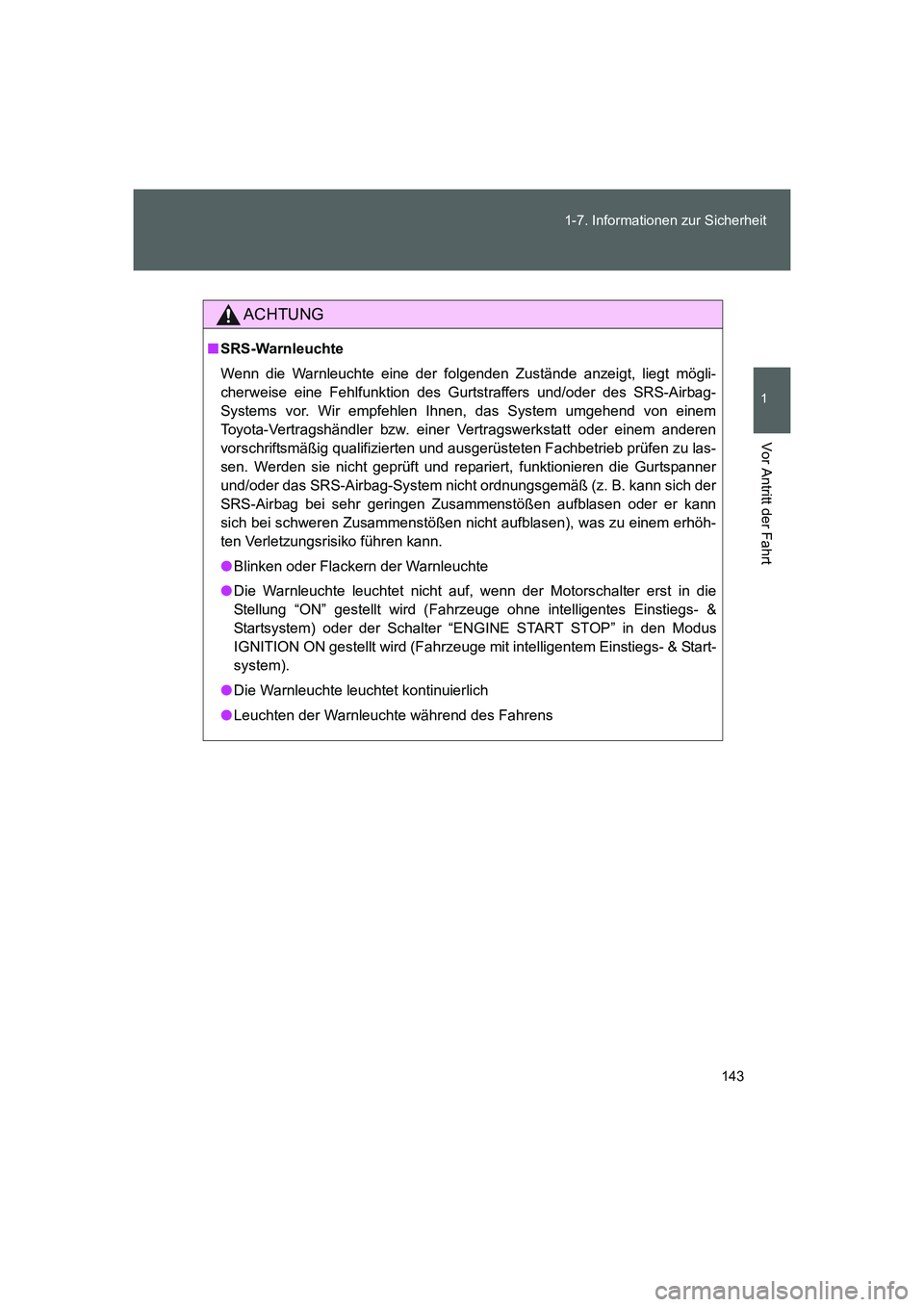

143 1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
FT86_EM
ACHTUNG
■SRS-Warnleuchte
Wenn die Warnleuchte eine der folgenden Zustände anzeigt, liegt mögli-
cherweise eine Fehlfunktion des Gurtstraffers und/oder des SRS-Airbag-
Systems vor. Wir empfehlen Ihnen, das System umgehend von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb prüfen zu las-
sen. Werden sie nicht geprüft und repariert, funktionieren die Gurtspanner
und/oder das SRS-Airbag-System nicht ordnungsgemäß (z. B. kann sich der
SRS-Airbag bei sehr geringen Zusammenstößen aufblasen oder er kann
sich bei schweren Zusammenstößen nicht aufblasen), was zu einem erhöh-
ten Verletzungsrisiko führen kann.
●Blinken oder Flackern der Warnleuchte
●Die Warnleuchte leuchtet nicht auf, wenn der Motorschalter erst in die
Stellung “ON” gestellt wird (Fahrzeuge ohne intelligentes Einstiegs- &
Startsystem) oder der Schalter “ENGINE START STOP” in den Modus
IGNITION ON gestellt wird (Fahrzeuge mit intelligentem Einstiegs- & Start-
system).
●Die Warnleuchte leuchtet kontinuierlich
●Leuchten der Warnleuchte während des Fahrens
86_OM_EM_OM18061M.book 143 ページ ２０１５年４月３日　金曜日　午後１時５１分

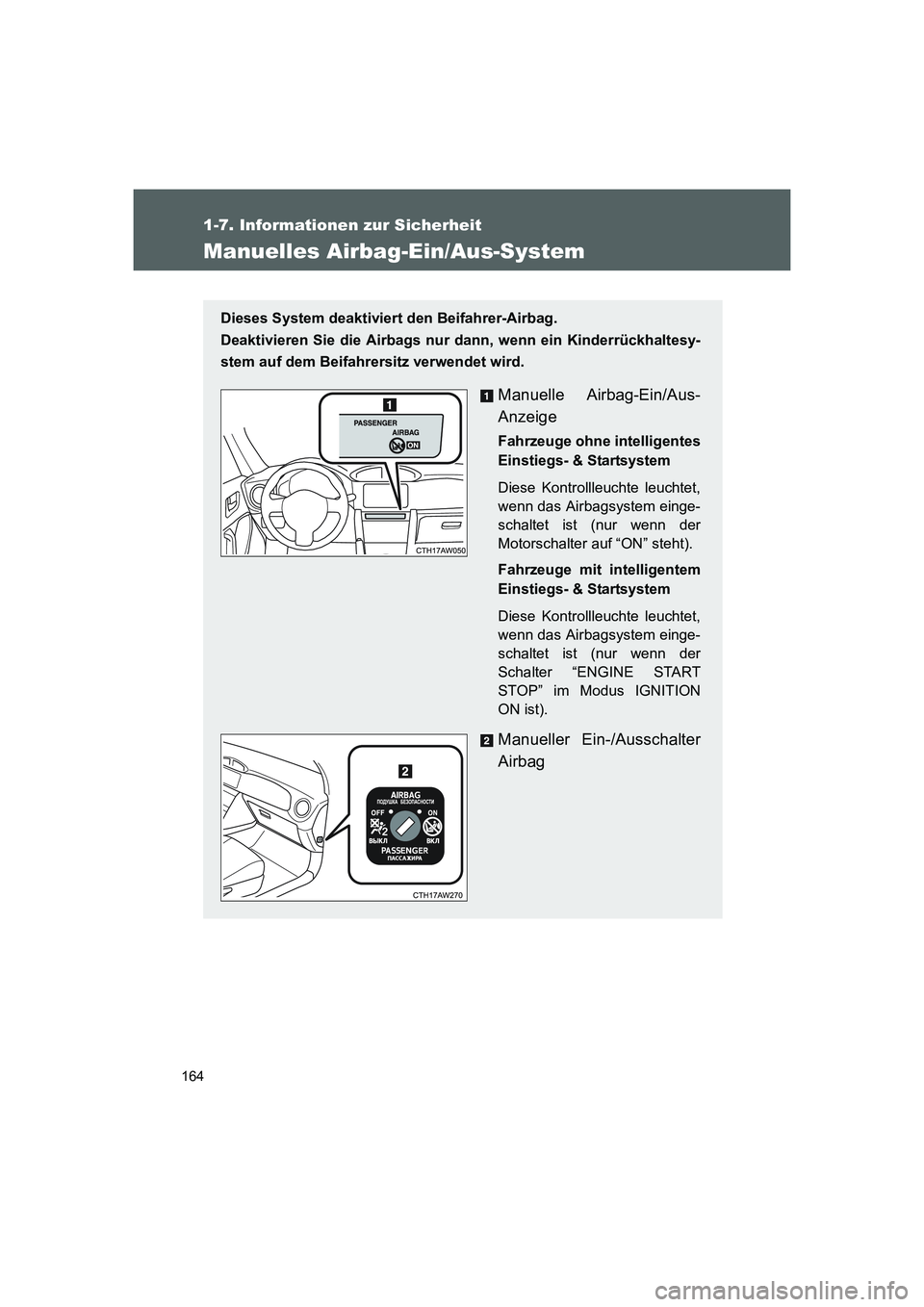

164
1-7. Informationen zur Sicherheit
FT86_EM
Manuelles Airbag-Ein/Aus-System
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie die Airbags nur dann, wenn ein Kinderrückhaltesy-
stem auf dem Beifahrersitz verwendet wird.
Manuelle Airbag-Ein/Aus-
Anzeige
Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem
Diese Kontrollleuchte leuchtet,
wenn das Airbagsystem einge-
schaltet ist (nur wenn der
Motorschalter auf “ON” steht).
Fahrzeuge mit intelligentem
Einstiegs- & Startsystem
Diese Kontrollleuchte leuchtet,
wenn das Airbagsystem einge-
schaltet ist (nur wenn der
Schalter “ENGINE START
STOP” im Modus IGNITION
ON ist).
Manueller Ein-/Ausschalter
Airbag
86_OM_EM_OM18061M.book 164 ページ ２０１５年４月３日　金曜日　午後１時５１分
