TOYOTA GT86 2017 Instruksjoner for bruk (in Norwegian)

340
4-3. Vedlikehold du kan gjøre selv
OM18071NO

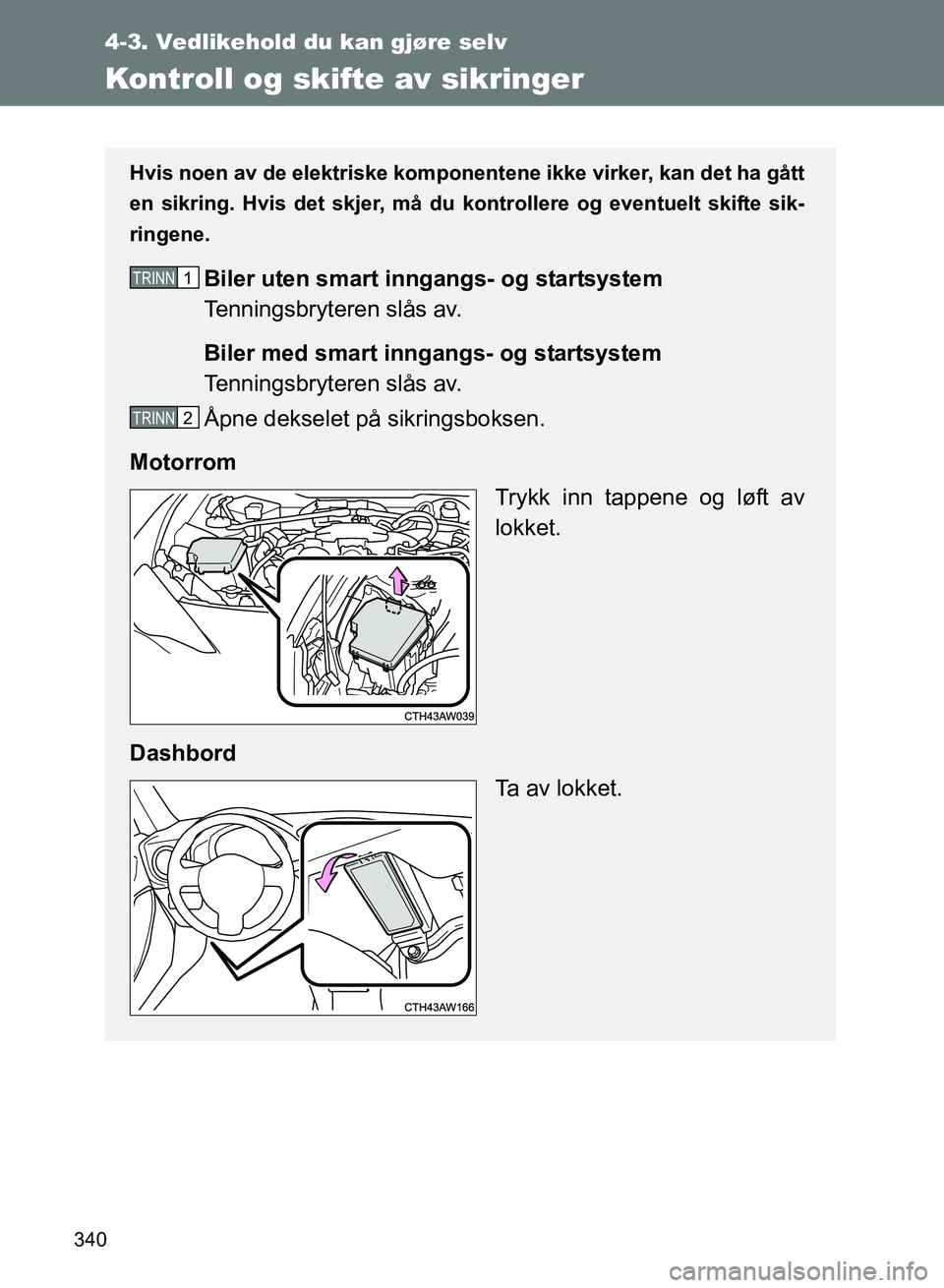

Kontroll og skifte av sikringer
Hvis noen av de elektriske komponentene ikke virker, kan det ha gått
en sikring. Hvis det skjer, må du kontrollere og eventuelt skifte sik-
ringene.
Biler uten smart inngangs- og startsystem
Tenningsbryteren slås av.
Biler med smart inngangs- og startsystem
Tenningsbryteren slås av.
Åpne dekselet på sikringsboksen.
Motorrom Trykk inn tappene og løft av
lokket.
Dashbord Ta av lokket.1TRINN
2TRINN
OM18071NO.book Page 340 Wednesday, November 9, 2016 3:44 PM

341
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM18071NO

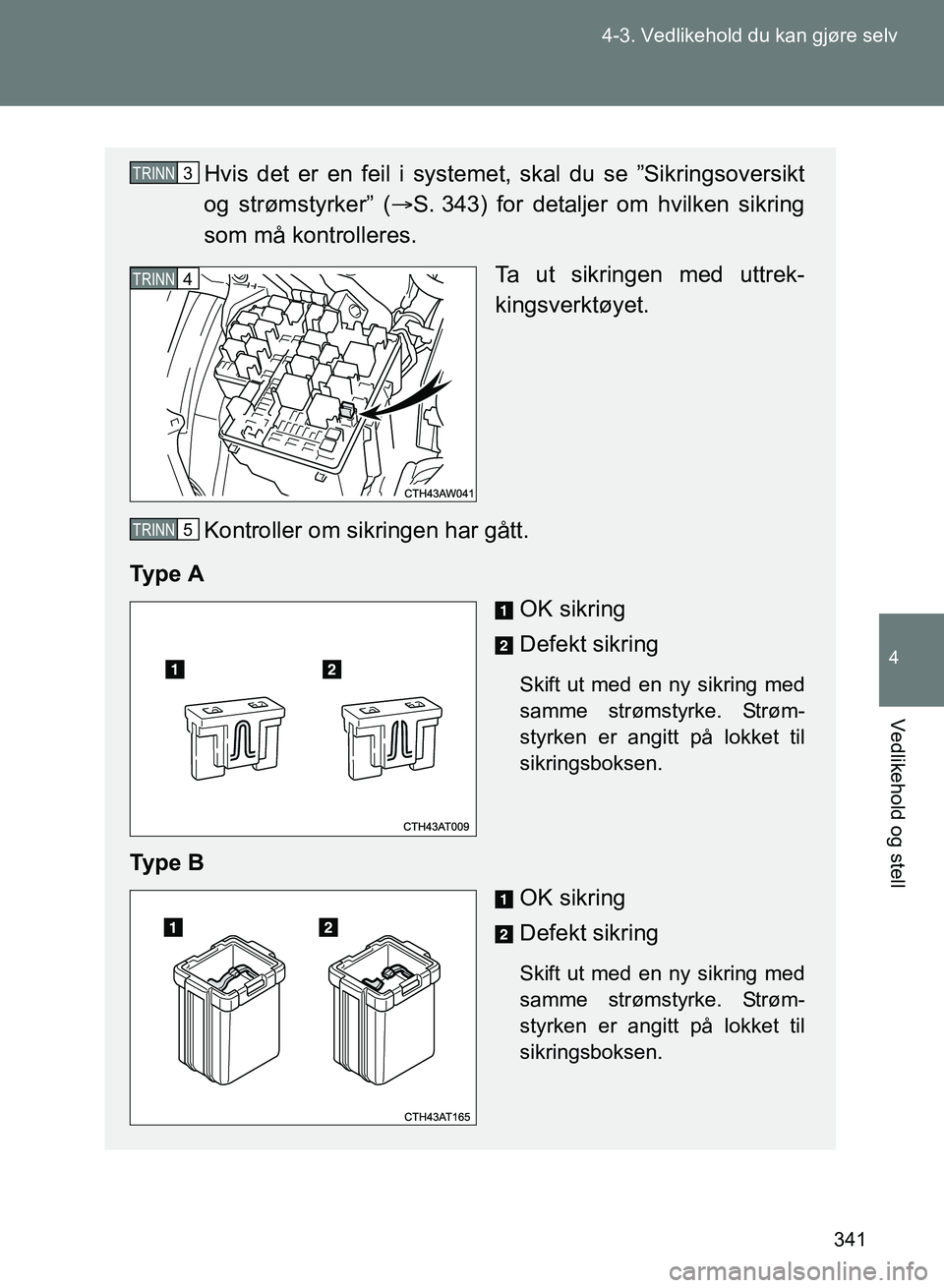

Hvis det er en feil i systemet, skal du se ”Sikringsoversikt
og strømstyrker” (
S. 343) for detaljer om hvilken sikring
som må kontrolleres.
Ta ut sikringen med uttrek-
kingsverktøyet.
Kontroller om sikringen har gått.
Ty p e A OK sikring
Defekt sikring
Skift ut med en ny sikring med
samme strømstyrke. Strøm-
styrken er angitt på lokket til
sikringsboksen.
Ty p e BOK sikring
Defekt sikring
Skift ut med en ny sikring med
samme strømstyrke. Strøm-
styrken er angitt på lokket til
sikringsboksen.
3TRINN
4TRINN
5TRINN
OM18071NO.book Page 341 Wednesday, November 9, 2016 3:44 PM

342
4-3. Vedlikehold du kan gjøre selv
OM18071NO

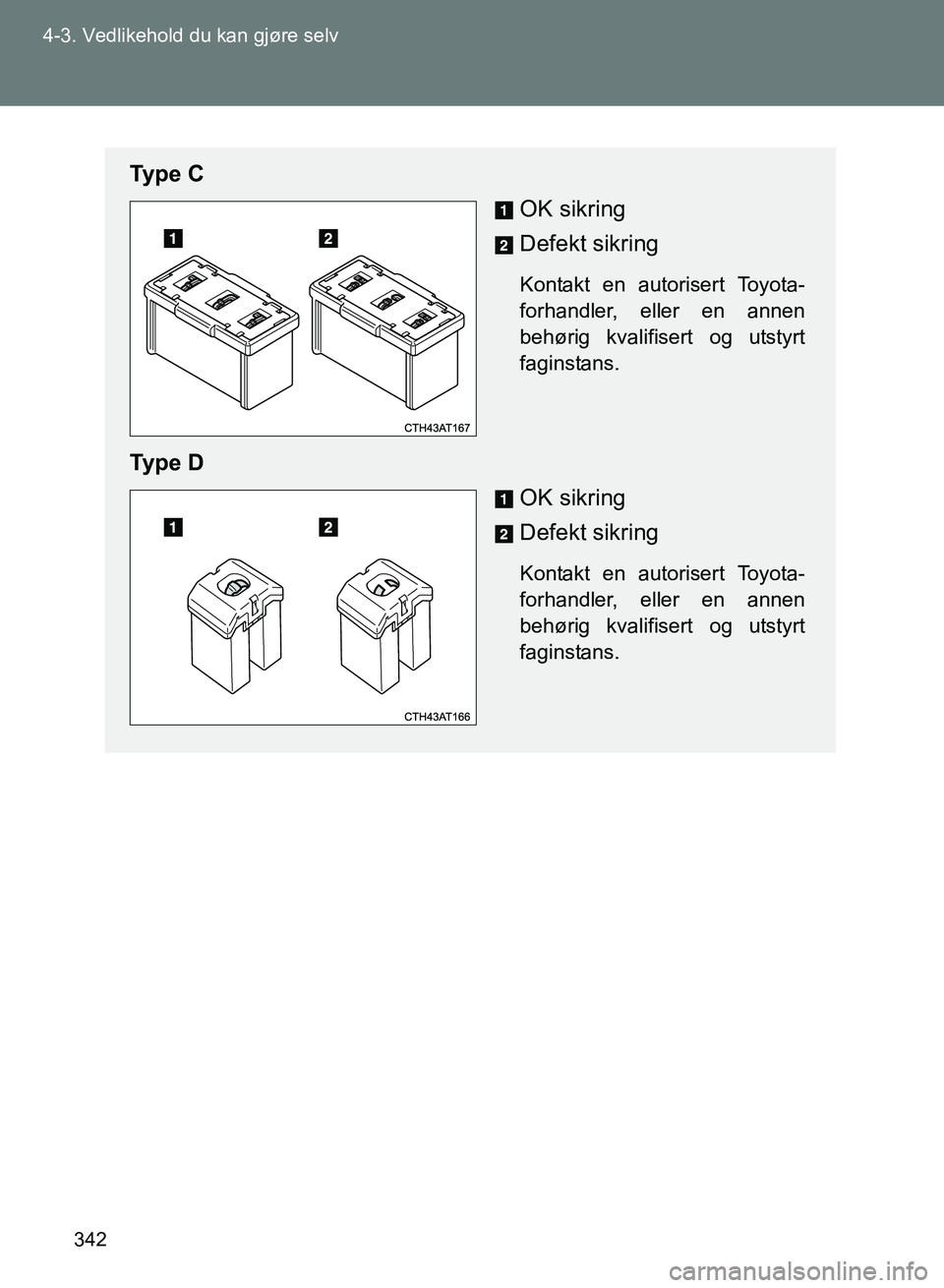

Ty p e C
OK sikring
Defekt sikring
Kontakt en autorisert Toyota-
forhandler, eller en annen
behørig kvalifisert og utstyrt
faginstans.
Ty p e DOK sikring
Defekt sikring
Kontakt en autorisert Toyota-
forhandler, eller en annen
behørig kvalifisert og utstyrt
faginstans.
OM18071NO.book Page 342 Wednesday, November 9, 2016 3:44 PM

343
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM18071NO

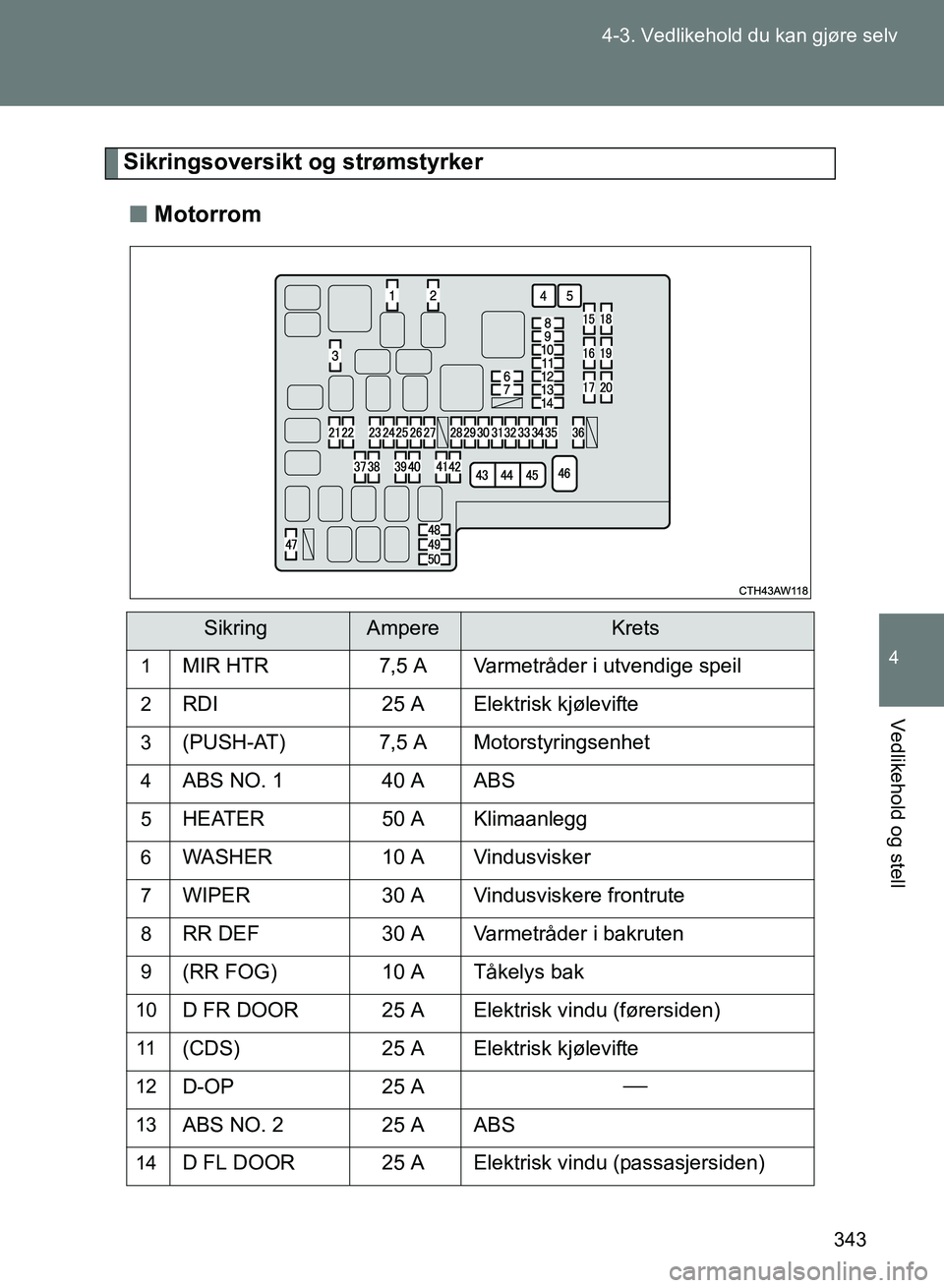

Sikringsoversikt og strømstyrker
n Motorrom
SikringAmpereKrets
1MIR HTR 7,5 A Varmetråder i utvendige speil
2RDI 25 A Elektrisk kjølevifte
3(PUSH-AT) 7,5 A Motorstyringsenhet
4ABS NO. 1 40 A ABS
5HEATER50 A Klimaanlegg
6WASHER 10 A Vindusvisker
7WIPER 30 A Vindusviskere frontrute
8RR DEF 30 A Varmetråder i bakruten
9(RR FOG)10 A Tåkelys bak
10D FR DOOR 25 A Elektrisk vindu (førersiden)
11(CDS)25 A Elektrisk kjølevifte
12D-OP 25 A
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Elektrisk vindu (passasjersiden)
OM18071NO.book Page 343 Wednesday, November 9, 2016 3:44 PM

344
4-3. Vedlikehold du kan gjøre selv
OM18071NO

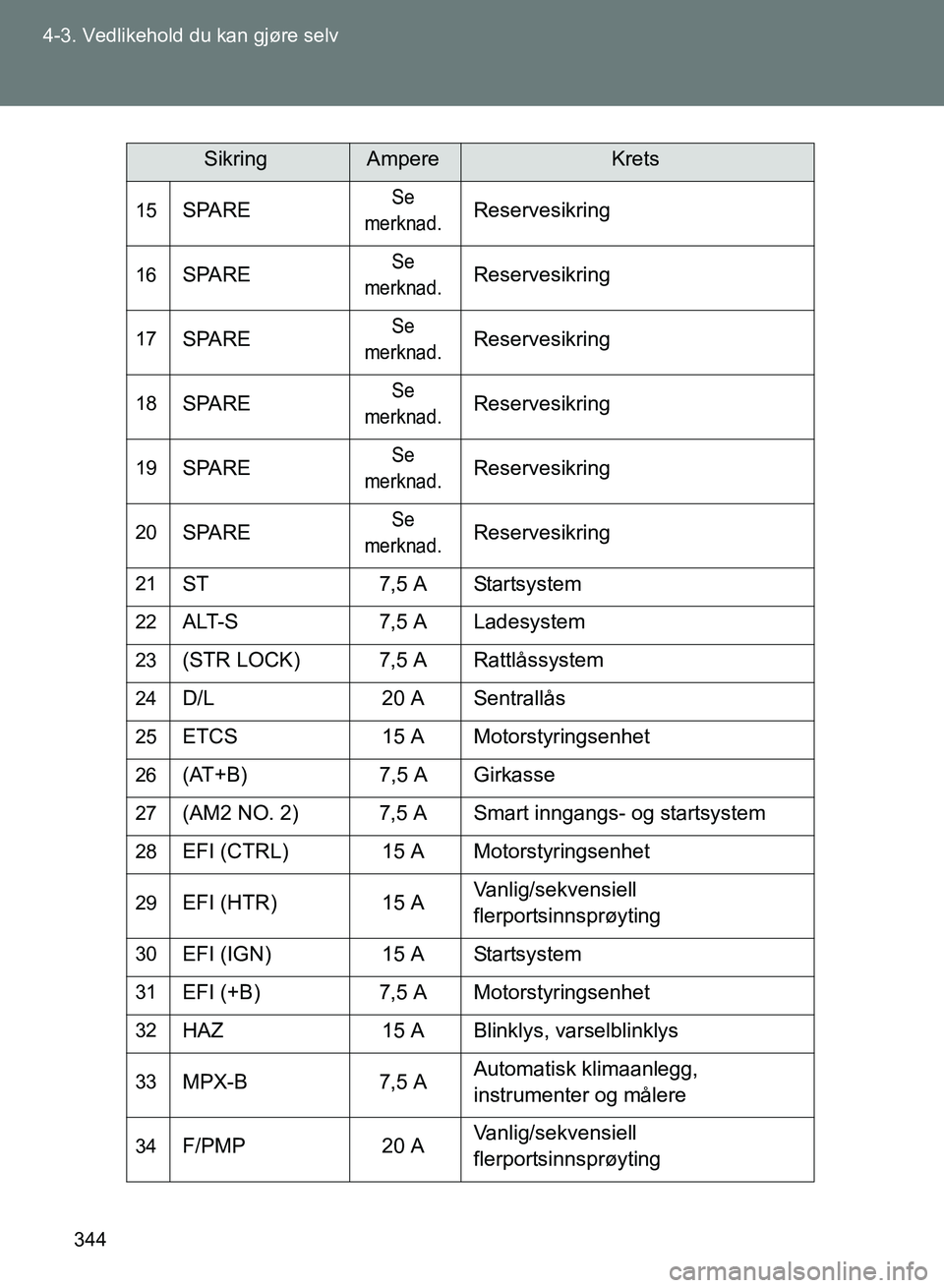

15SPARESe
merknad.Reservesikring
16SPARESe
merknad.Reservesikring
17SPARESe
merknad.Reservesikring
18SPARESe
merknad.Reservesikring
19SPARESe
merknad.Reservesikring
20SPARESe
merknad.Reservesikring
21ST 7,5 A Startsystem
22ALT-S7,5 A Ladesystem
23(STR LOCK) 7,5 A Rattlåssystem
24D/L 20 A Sentrallås
25ETCS 15 A Motorstyringsenhet
26(AT+B)7,5 A Girkasse
27(AM2 NO. 2) 7,5 A Smart inngangs- og startsystem
28EFI (CTRL) 15 A Motorstyringsenhet
29EFI (HTR) 15 AVanlig/sekvensiell
flerportsinnsprøyting
30EFI (IGN)
15 A Startsystem
31EFI (+B)7,5 A Motorstyringsenhet
32HAZ 15 A Blinklys, varselblinklys
33MPX-B7,5 AAutomatisk klimaanlegg,
instrumenter og målere
34F/PMP
20 AVanlig/sekvensiell
flerportsinnsprøyting
SikringAmpereKrets
OM18071NO.book Page 344 Wednesday, November 9, 2016 3:44 PM

345
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM18071NO

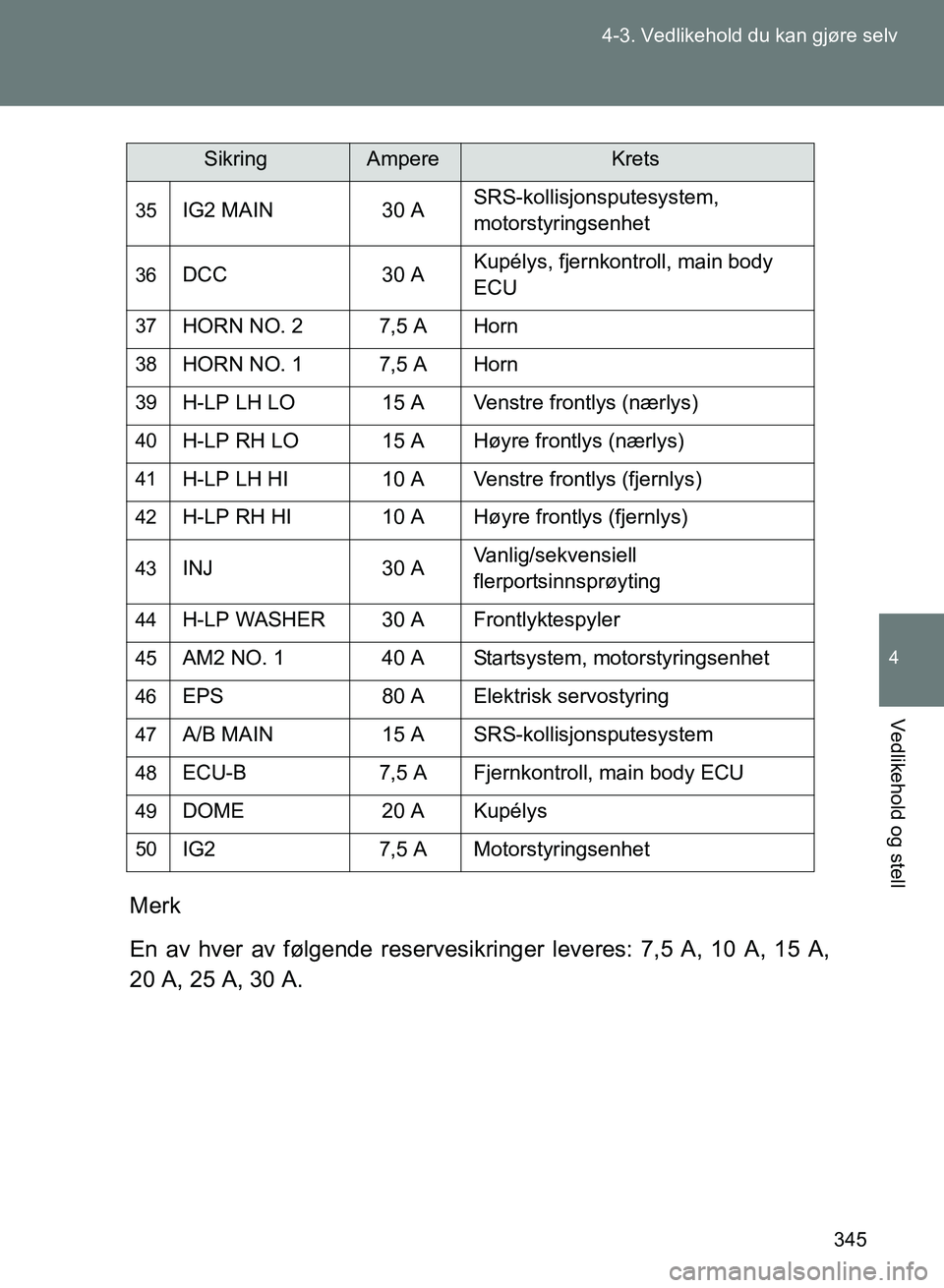

Merk
En av hver av følgende reservesikri
nger leveres: 7,5 A, 10 A, 15 A,
20 A, 25 A, 30 A.
35IG2 MAIN 30 ASRS-kollisjonsputesystem,
motorstyringsenhet
36DCC
30 AKupélys, fjernkontroll, main body
ECU
37HORN NO. 2 7,5 A Horn
38HORN NO. 1 7,5 A Horn
39H-LP LH LO 15 A Venstre frontlys (nærlys)
40H-LP RH LO 15 A Høyre frontlys (nærlys)
41H-LP LH HI 10 A Venstre frontlys (fjernlys)
42H-LP RH HI 10 A Høyre frontlys (fjernlys)
43INJ
30 AVanlig/sekvensiell
flerportsinnsprøyting
44H-LP WASHER 30 A Frontlyktespyler
45AM2 NO. 1 40 A Startsystem, motorstyringsenhet
46EPS
80 A Elektrisk servostyring
47A/B MAIN15 A SRS-kollisjonsputesystem
48ECU-B7,5 A Fjernkontroll, main body ECU
49DOME 20 A Kupélys
50IG27,5 A Motorstyringsenhet
SikringAmpereKrets
OM18071NO.book Page 345 Wednesday, November 9, 2016 3:44 PM

346
4-3. Vedlikehold du kan gjøre selv
OM18071NO
n
Dashbord
SikringAmpereKrets
1ECU ACC 10 A Main body ECU, utvendige speil
2P/POINT nr. 2 15 A Strømuttak
3PANEL10 A Lys
4TAIL 10 A Baklys
5DRL 10 A Kjørelys
6STOP7,5 A Bremselys
7OBD 7,5 A On-board diagnosis system
8HEATER-S 7,5 A Klimaanlegg
9HEATER 10 A Klimaanlegg
10FR FOG LH 10 A Venstre tåkelys foran
11FR FOG RH 10 A Høyre tåkelys foran
12BK/UP LP7,5 A Ryggelys
13ECU IG1 10 A ABS, elektrisk servostyring
14AM17,5 A Startsystem
15AMP 15 A Audiosystem
16AT UNIT15 A Girkasse
17GAUGE7,5 AInstrumenter og målere, smart
inngangs- og startsystem
18ECU IG2
10 A Motorstyringsenhet
19SEAT HTR LH 10 A Venstre setevarmer
20SEAT HTR RH 10 A Høyre setevarmer
21RADIO7,5 A Audiosystem
22P/POINT nr. 1 15 A Strømuttak
OM18071NO.book Page 346 Wednesday, November 9, 2016 3:44 PM

347
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM18071NO

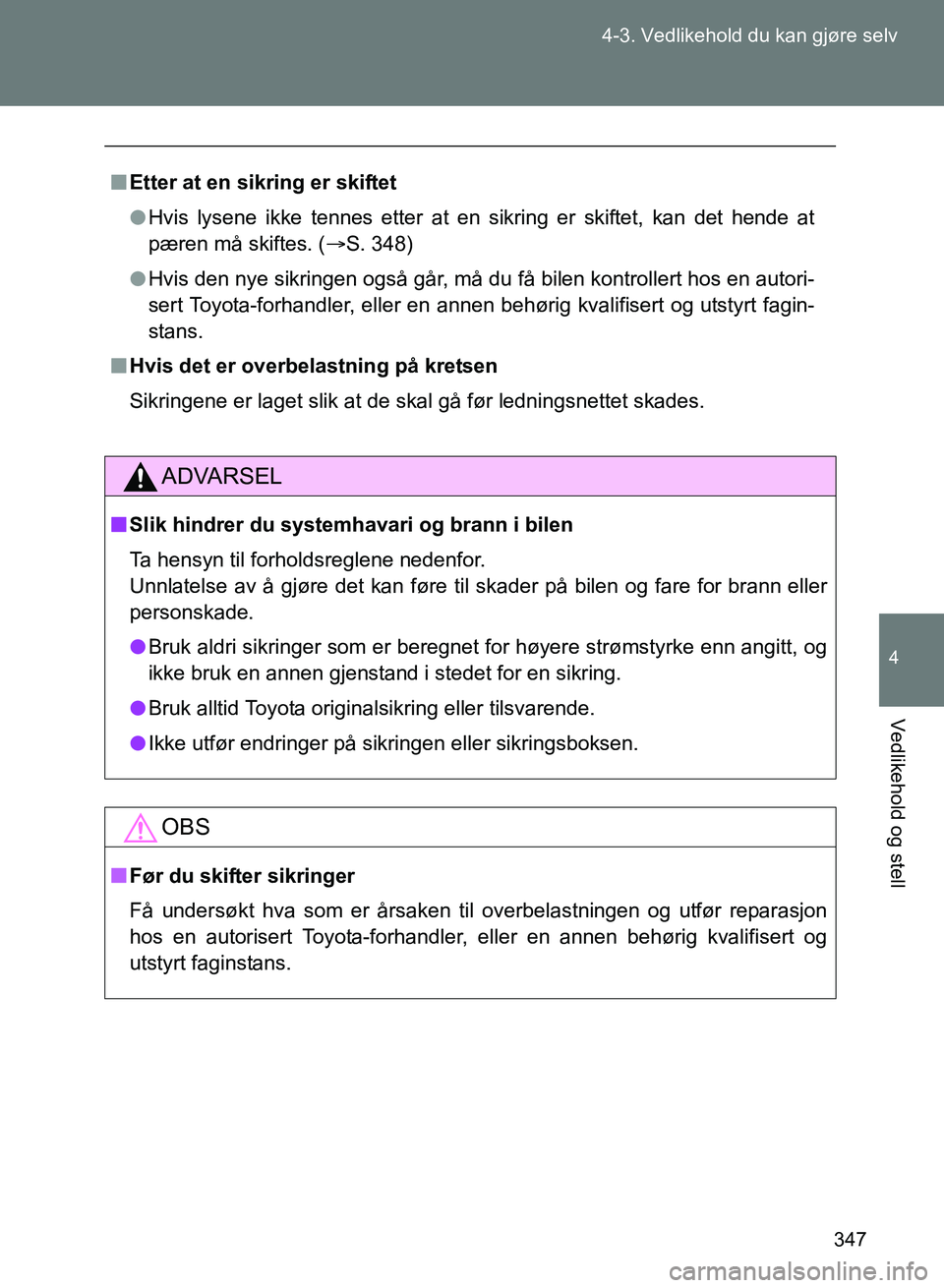

n
Etter at en sikring er skiftet
l Hvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at
pæren må skiftes. ( S. 348)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autori-
sert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt fagin-
stans.
n Hvis det er overbelastning på kretsen
Sikringene er laget slik at de skal gå før ledningsnettet skades.
ADVARSEL
nSlik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Unnlatelse av å gjøre det kan føre til skader på bilen og fa\
re for brann eller
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid Toyota originalsikring eller tilsvarende.
l Ikke utfør endringer på sikringen eller sikringsboksen.
OBS
nFør du skifter sikringer
Få undersøkt hva som er årsaken ti l overbelastningen og utfør reparasjon
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans.
OM18071NO.book Page 347 Wednesday, November 9, 2016 3:44 PM

348
4-3. Vedlikehold du kan gjøre selv
OM18071NO

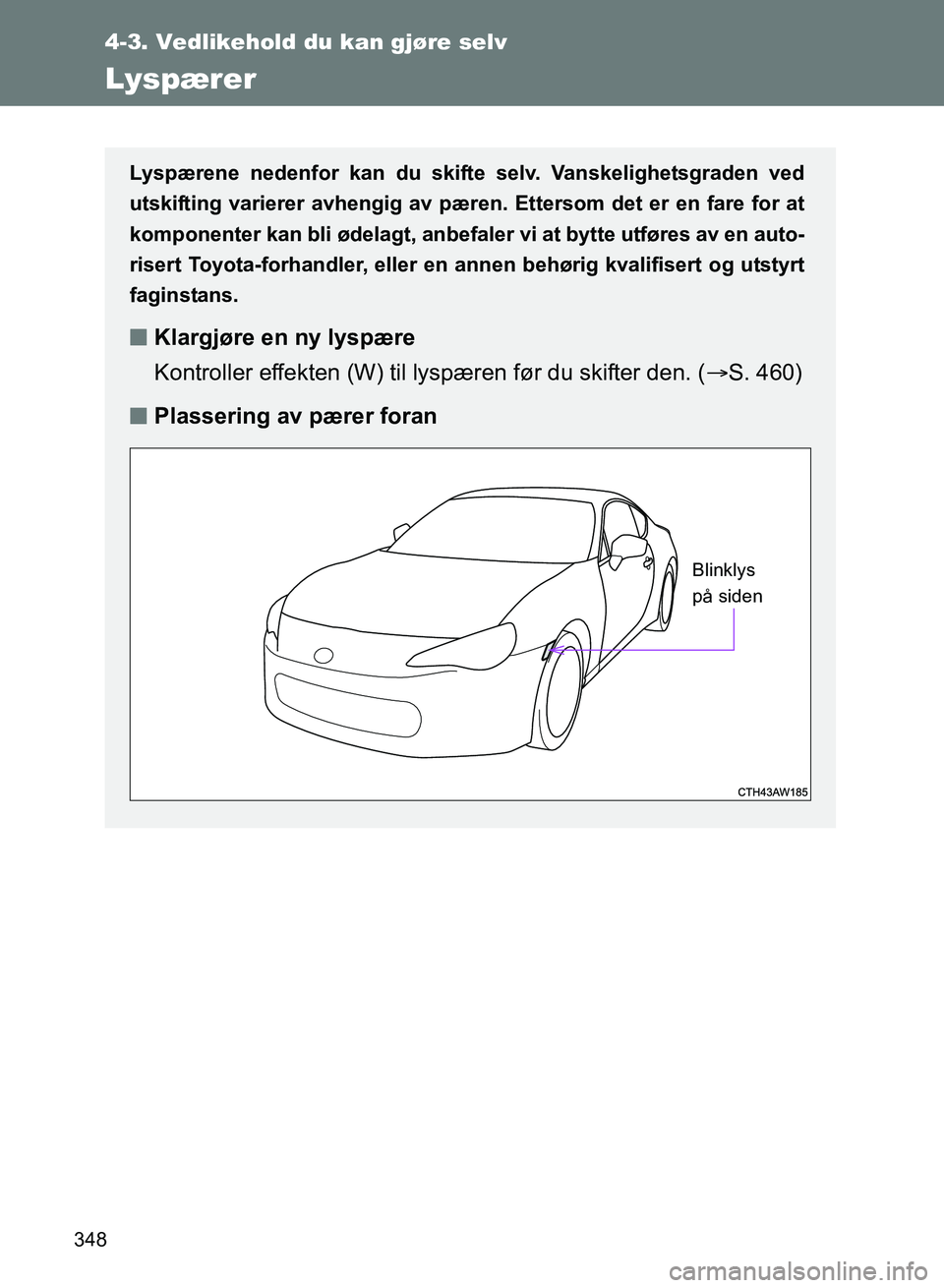

Lyspærer
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden ved
utskifting varierer avhengig av pæren. Ettersom det er en fare for at
komponenter kan bli ødelagt, anbefaler vi at bytte utføres av en auto-
risert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans.
n Klargjøre en ny lyspære
Kontroller effekten (W) til lyspæren før du skifter den. ( S. 460)
n Plassering av pærer foran
Blinklys
på siden
OM18071NO.book Page 348 Wednesday, November 9, 2016 3:44 PM

349
4-3. Vedlikehold du kan gjøre selv
4
Vedlikehold og stell
OM18071NO

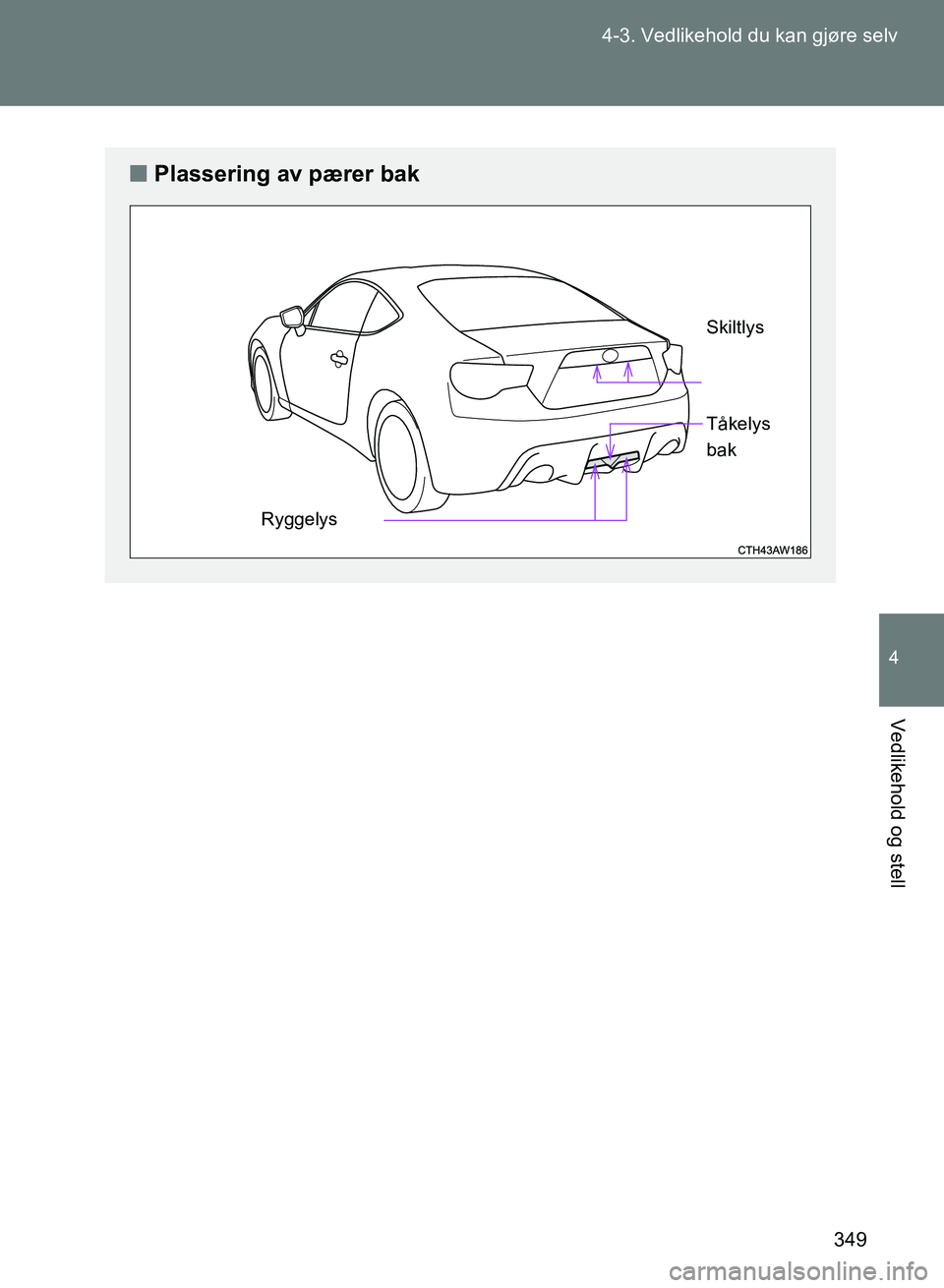

n
Plassering av pærer bak
Ryggelys Skiltlys
Tåkelys
bak
