display TOYOTA GT86 2018 Manuale duso (in Italian)

1
2
3
4
5
6
86_EL (OM18093L)
3
Interruttore motore
(accensione) (veicoli senza
sistema di apertura/
avviamento intelligente) .... 218
Cambio automatico ............. 222
Cambio manuale................. 231
Leva indicatori di
direzione ........................... 235
Freno di stazionamento ...... 236
Clacson ............................... 237
2-2. Quadro strumenti
Indicatori e strumenti .......... 238
Indicatori e spie di
avvertimento ..................... 242
Display multifunzione
(display
monocromatico) ................ 248
Display multifunzione
(display a colori) ............... 253
2-3. Utilizzo delle luci e dei
tergicristalli del
parabrezza
Interruttore fari .................... 271
Interruttore antinebbia......... 278
Tergi-lavacristalli del
parabrezza........................ 279
2-4. Utilizzo di altri sistemi
di guida
Regolatore della velocità
di crociera ......................... 282
Sistemi di assistenza
alla guida .......................... 287
Controllo assistenza
partenza in salita .............. 295
2-5. Informazioni sulla guida
Carico e bagaglio ............... 300
Consigli per la guida nella
stagione invernale ............ 302
Traino di un rimorchio ........ 308
3-1. Utilizzo dell'impianto di
condizionamento aria
e dello sbrinatore
Impianto di
condizionamento
aria manuale .................... 310
Impianto di
condizionamento aria
automatico ....................... 318
Sbrinatori lunotto e
specchietti retrovisori
esterni .............................. 327
3-2. Utilizzo dell'impianto
audio
Utilizzo della porta
AUX/USB ......................... 329
Comandi audio al
volante ............................. 330
3-3. Utilizzo delle luci
abitacolo
Elenco delle luci
abitacolo........................... 331
• Luce abitacolo .................. 332
3Caratteristiche
dell'abitacolo

86_EL (OM18093L)

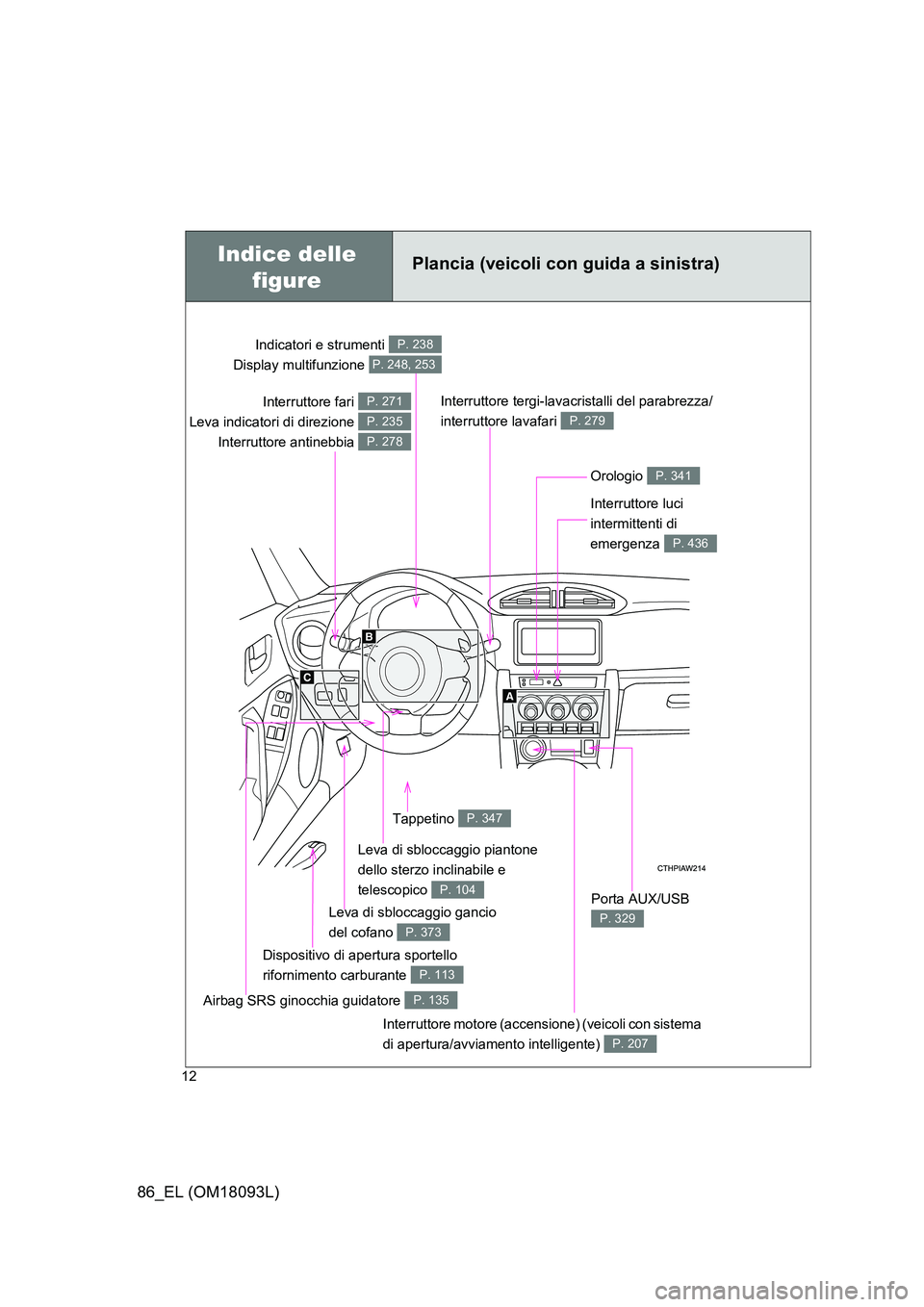

12
Interruttore fari
Leva indicatori di direzione
Interruttore antinebbia
P. 271
P. 235
P. 278
Indicatori e strumenti
Display multifunzione
P. 238
P. 248, 253
Orologio P. 341
Interruttore tergi-lavacristalli del parabrezza/
interruttore lavafari P. 279
Interruttore luci
intermittenti di
emergenza P. 436
Leva di sbloccaggio piantone
dello sterzo inclinabile e
telescopico P. 104
Tappetino P. 347
Leva di sbloccaggio gancio
del cofano P. 373
Dispositivo di apertura sportello
rifornimento carburante P. 113
Airbag SRS ginocchia guidatore P. 135
Interruttore motore (accensione) (veicoli con sistema
di apertura/avviamento intelligente) P. 207
Porta AUX/USB
P. 329
Plancia (veicoli con guida a sinistra)Indice delle
figure

86_EL (OM18093L)

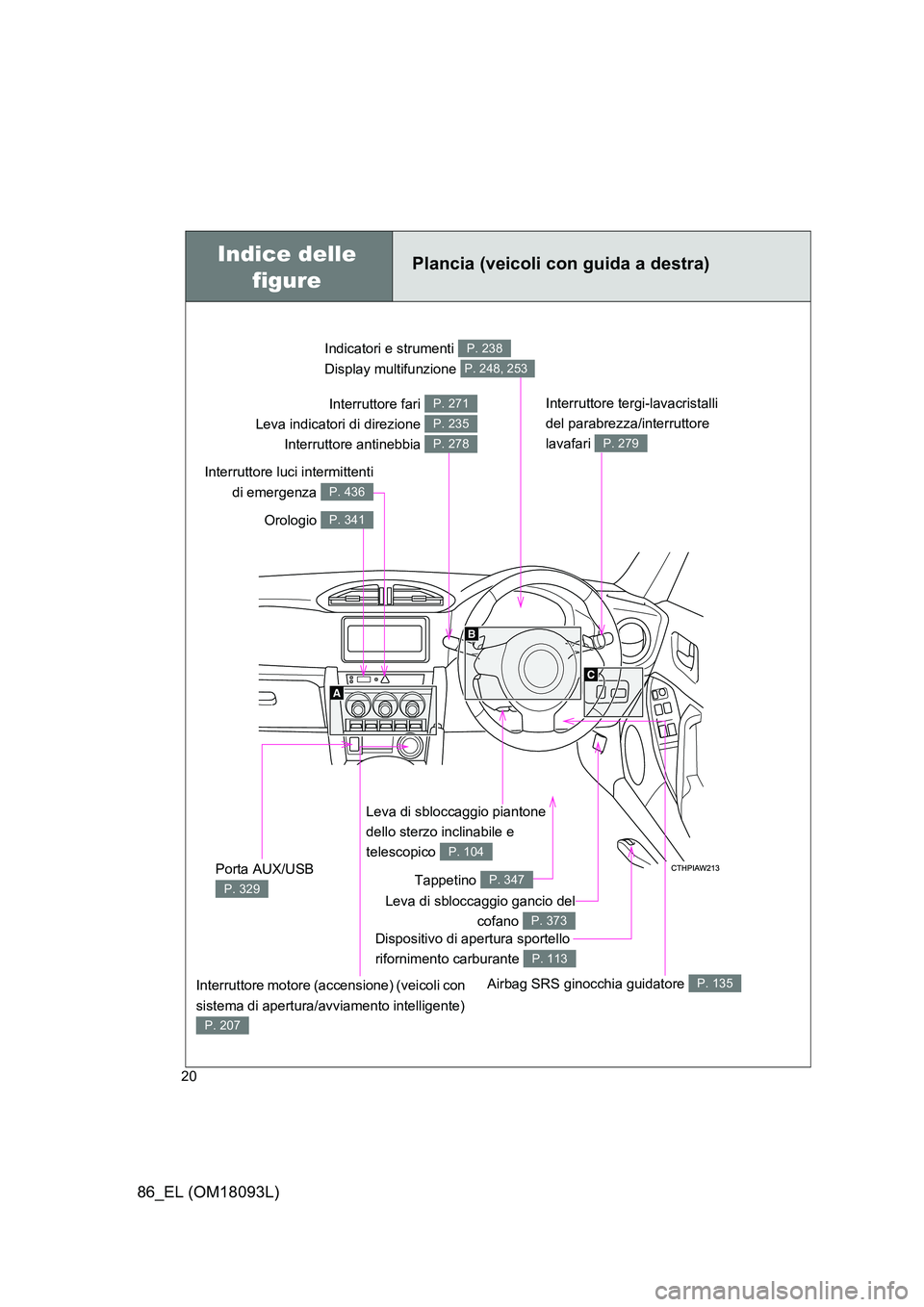

20
Leva di sbloccaggio piantone
dello sterzo inclinabile e
telescopico P. 104
Indicatori e strumenti
Display multifunzione
P. 238
P. 248, 253
Orologio P. 341
Interruttore tergi-lavacristalli
del parabrezza/interruttore
lavafari P. 279
Interruttore luci intermittenti
di emergenza P. 436
Tappetino P. 347
Leva di sbloccaggio gancio del
cofano P. 373
Dispositivo di apertura sportello
rifornimento carburante P. 113
Interruttore motore (accensione) (veicoli con
sistema di apertura/avviamento intelligente)
P. 207
Airbag SRS ginocchia guidatore P. 135
Interruttore fari
Leva indicatori di direzione
Interruttore antinebbia
P. 271
P. 235
P. 278
Porta AUX/USB
P. 329
Plancia (veicoli con guida a destra)Indice delle
figure

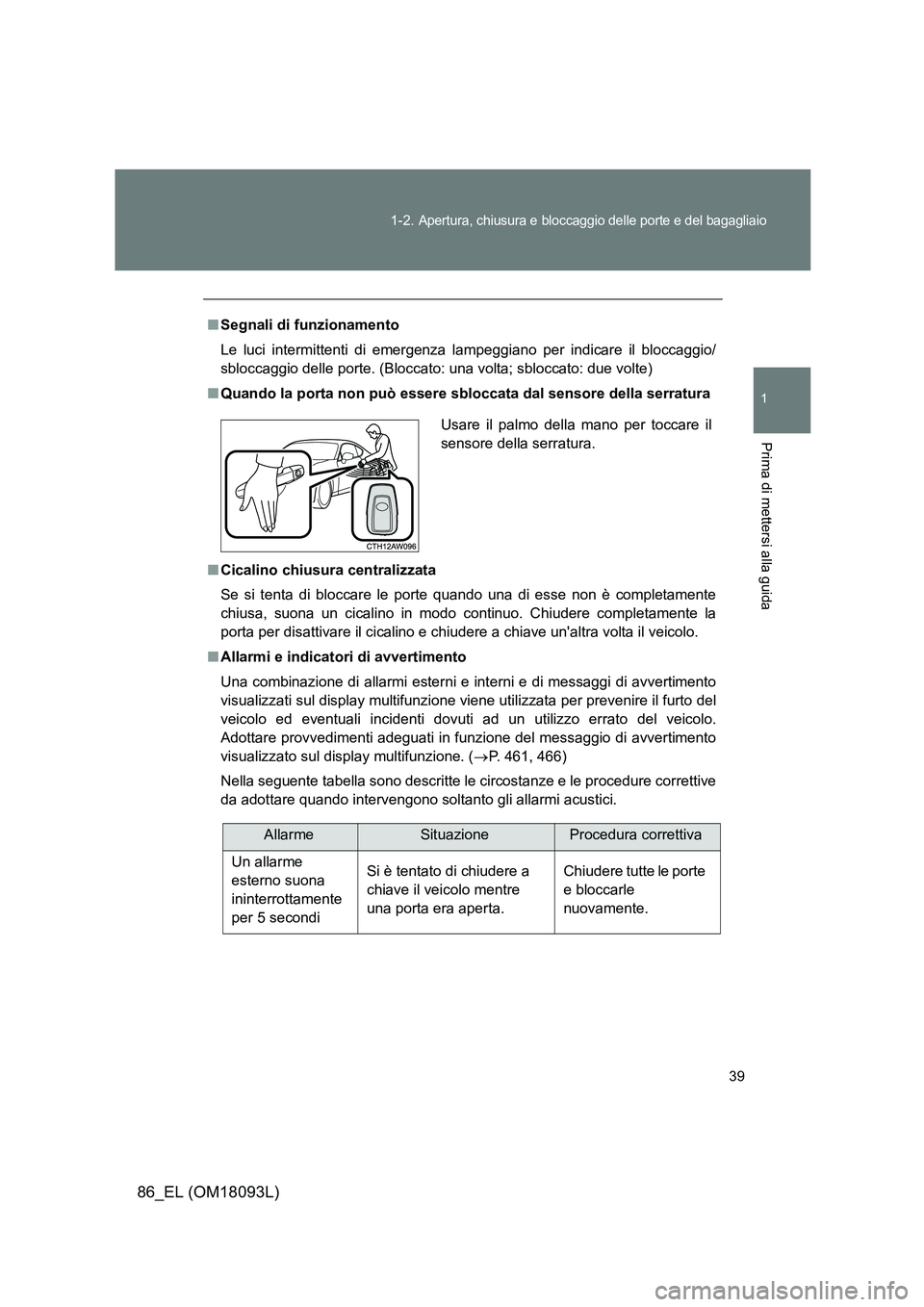

39
1-2. Apertura, chiusura e bloccaggio delle porte e del bagagliaio
1
Prima di mettersi alla guida
86_EL (OM18093L)
■ Segnali di funzionamento
Le luci intermittenti di emergenza lampeggiano per indicare il bloccaggio/
sbloccaggio delle porte. (Bloccato: una volta; sbloccato: due volte)
■ Quando la porta non può essere sbloccata dal sensore della serratura
■ Cicalino chiusura centralizzata
Se si tenta di bloccare le porte quando una di esse non è completamente
chiusa, suona un cicalino in modo continuo. Chiudere completamente la
porta per disattivare il cicalino e chiudere a chiave un'altra volta il veicolo.
■ Allarmi e indicatori di avvertimento
Una combinazione di allarmi esterni e interni e di messaggi di avvertimento
visualizzati sul display multifunzione viene utilizzata per prevenire il furto del
veicolo ed eventuali incidenti dovuti ad un utilizzo errato del veicolo.
Adottare provvedimenti adeguati in funzione del messaggio di avvertimento
visualizzato sul display multifunzione. ( P. 461, 466)
Nella seguente tabella sono descritte le circostanze e le procedure correttive
da adottare quando intervengono soltanto gli allarmi acustici.
Usare il palmo della mano per toccare il
sensore della serratura.
AllarmeSituazioneProcedura correttiva
Un allarme
esterno suona
ininterrottamente
per 5 secondi
Si è tentato di chiudere a
chiave il veicolo mentre
una porta era aperta.
Chiudere tutte le porte
e bloccarle
nuovamente.

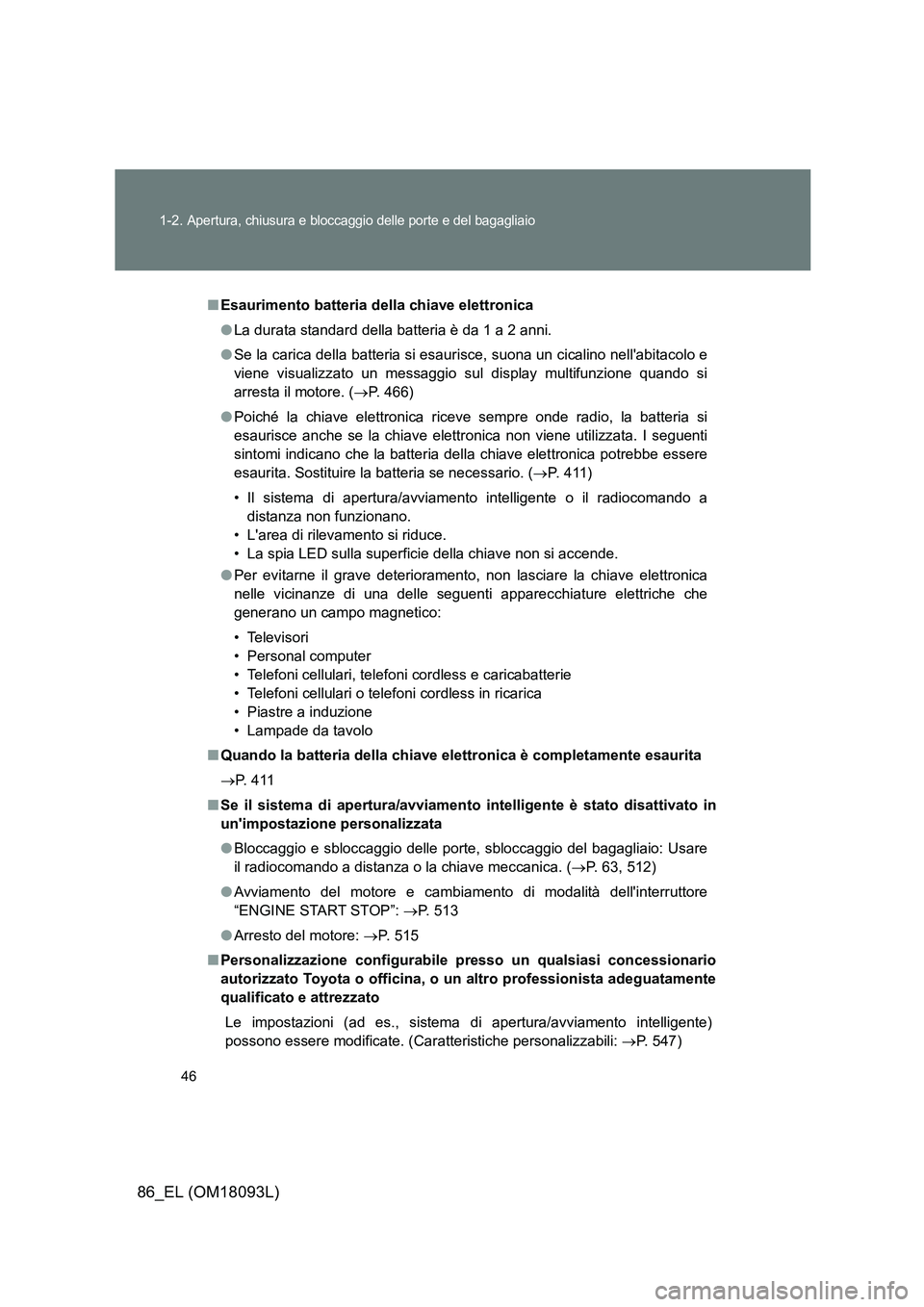

46
1-2. Apertura, chiusura e bloccaggio delle porte e del bagagliaio
86_EL (OM18093L)
■ Esaurimento batteria della chiave elettronica
● La durata standard della batteria è da 1 a 2 anni.
● Se la carica della batteria si esaurisce, suona un cicalino nell'abitacolo e
viene visualizzato un messaggio sul display multifunzione quando si
arresta il motore. ( P. 466)
● Poiché la chiave elettronica riceve sempre onde radio, la batteria si
esaurisce anche se la chiave elettronica non viene utilizzata. I seguenti
sintomi indicano che la batteria della chiave elettronica potrebbe essere
esaurita. Sostituire la batteria se necessario. ( P. 4 11 )
• Il sistema di apertura/avviamento intelligente o il radiocomando a
distanza non funzionano.
• L'area di rilevamento si riduce.
• La spia LED sulla superficie della chiave non si accende.
● Per evitarne il grave deterioramento, non lasciare la chiave elettronica
nelle vicinanze di una delle seguenti apparecchiature elettriche che
generano un campo magnetico:
• Televisori
• Personal computer
• Telefoni cellulari, telefoni cordless e caricabatterie
• Telefoni cellulari o telefoni cordless in ricarica
• Piastre a induzione
• Lampade da tavolo
■ Quando la batteria della chiave elettronica è completamente esaurita
 P. 4 1 1
■ Se il sistema di apertura/avviamento intelligente è stato disattivato in
un'impostazione personalizzata
● Bloccaggio e sbloccaggio delle porte, sbloccaggio del bagagliaio: Usare
il radiocomando a distanza o la chiave meccanica. ( P. 63, 512)
● Avviamento del motore e cambiamento di modalità dell'interruttore
“ENGINE START STOP”: P. 513
● Arresto del motore: P. 515
■ Personalizzazione configurabile presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato
Le impostazioni (ad es., sistema di apertura/avviamento intelligente)
possono essere modificate. (Caratteristiche personalizzabili: P. 547)

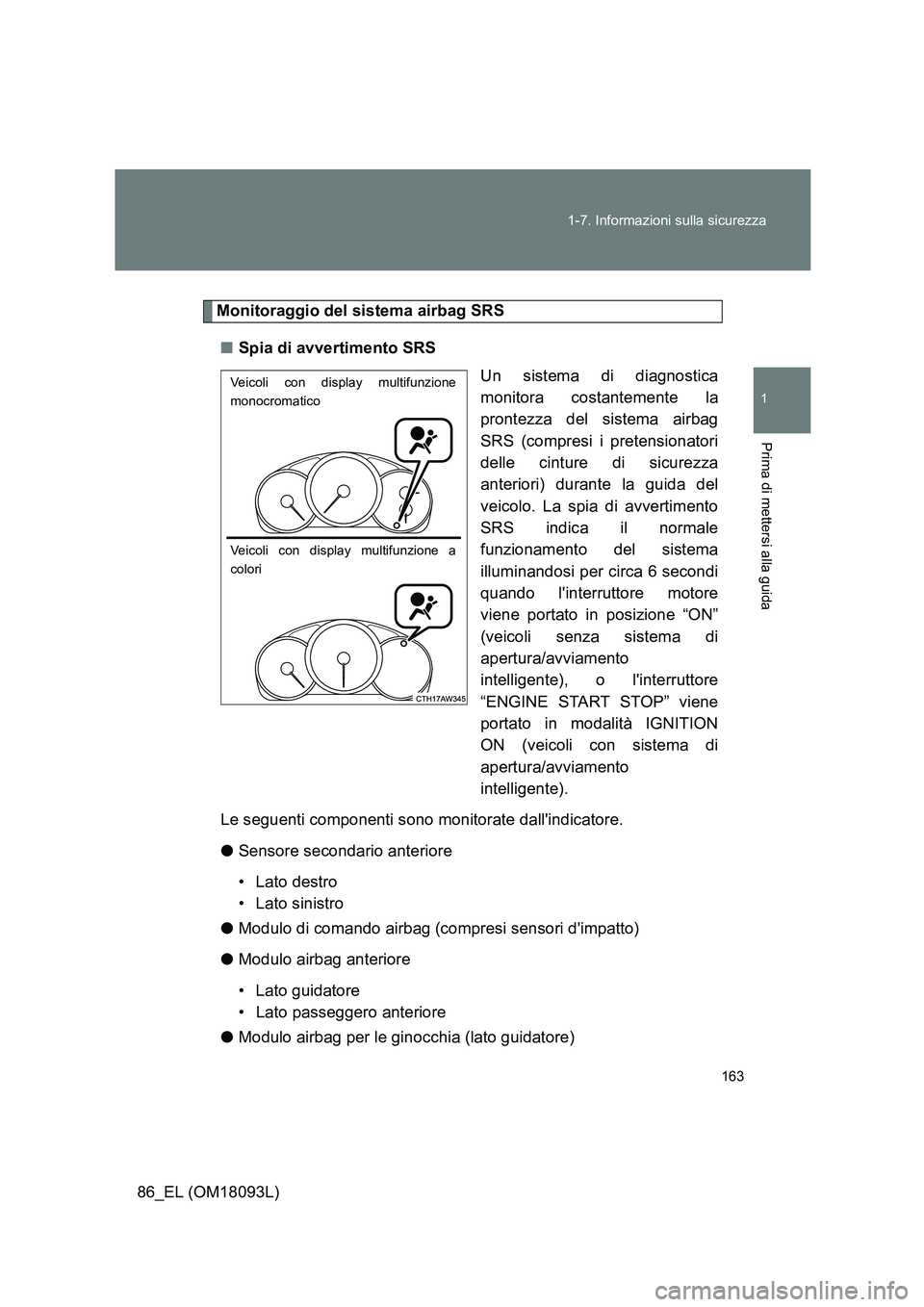

163
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
86_EL (OM18093L)
Monitoraggio del sistema airbag SRS
■ Spia di avvertimento SRS
Un sistema di diagnostica
monitora costantemente la
prontezza del sistema airbag
SRS (compresi i pretensionatori
delle cinture di sicurezza
anteriori) durante la guida del
veicolo. La spia di avvertimento
SRS indica il normale
funzionamento del sistema
illuminandosi per circa 6 secondi
quando l'interruttore motore
viene portato in posizione “ON”
(veicoli senza sistema di
apertura/avviamento
intelligente), o l'interruttore
“ENGINE START STOP” viene
portato in modalità IGNITION
ON (veicoli con sistema di
apertura/avviamento
intelligente).
Le seguenti componenti sono monitorate dall'indicatore.
● Sensore secondario anteriore
• Lato destro
• Lato sinistro
● Modulo di comando airbag (compresi sensori d'impatto)
● Modulo airbag anteriore
• Lato guidatore
• Lato passeggero anteriore
● Modulo airbag per le ginocchia (lato guidatore)
Veicoli con display multifunzione
monocromatico
Veicoli con display multifunzione a
colori

2Durante la guida

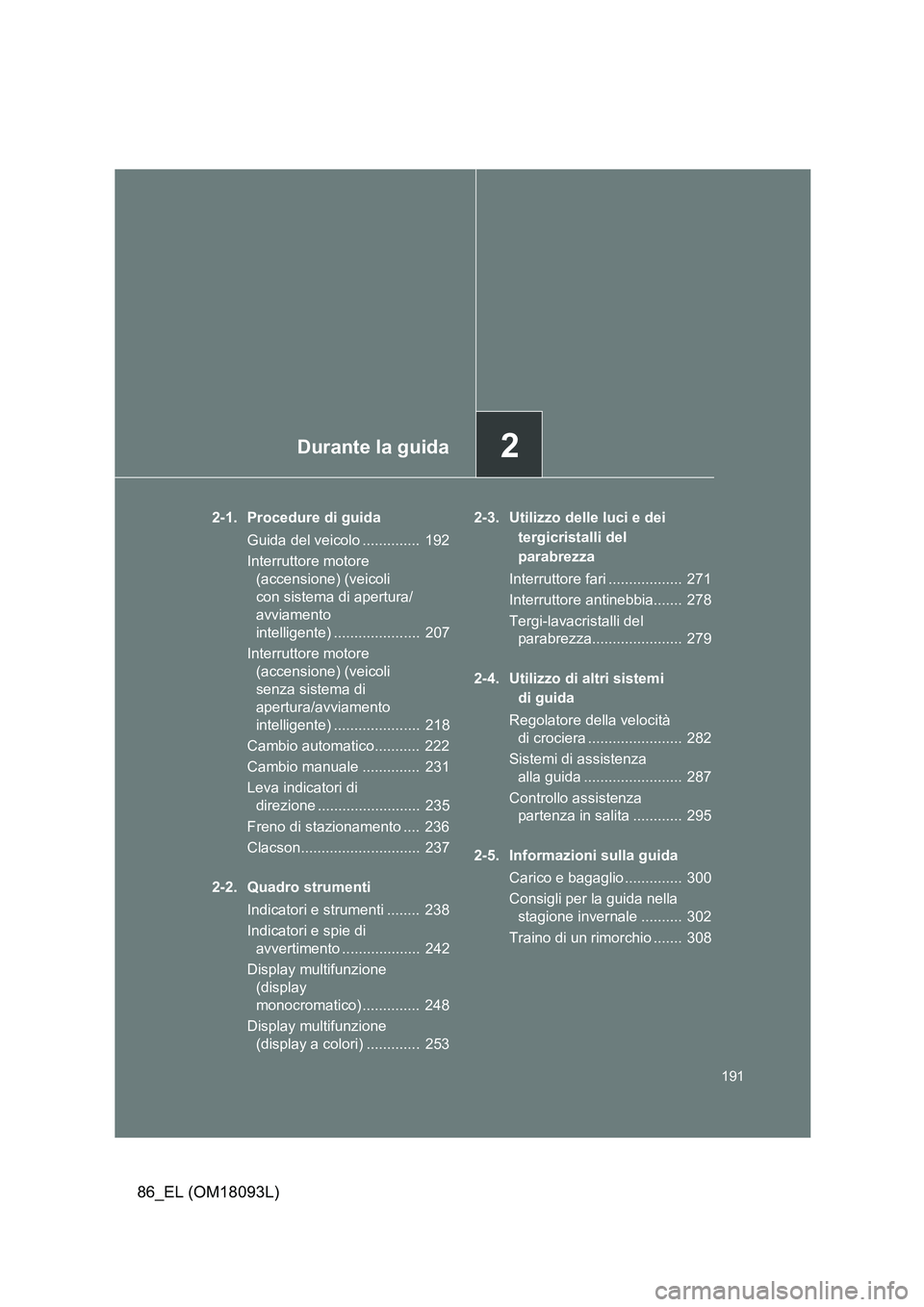

191
86_EL (OM18093L)
2-1. Procedure di guida
Guida del veicolo .............. 192
Interruttore motore
(accensione) (veicoli
con sistema di apertura/
avviamento
intelligente) ..................... 207
Interruttore motore
(accensione) (veicoli
senza sistema di
apertura/avviamento
intelligente) ..................... 218
Cambio automatico........... 222
Cambio manuale .............. 231
Leva indicatori di
direzione ......................... 235
Freno di stazionamento .... 236
Clacson............................. 237
2-2. Quadro strumenti
Indicatori e strumenti ........ 238
Indicatori e spie di
avvertimento ................... 242
Display multifunzione
(display
monocromatico) .............. 248
Display multifunzione
(display a colori) ............. 253
2-3. Utilizzo delle luci e dei
tergicristalli del
parabrezza
Interruttore fari .................. 271
Interruttore antinebbia....... 278
Tergi-lavacristalli del
parabrezza...................... 279
2-4. Utilizzo di altri sistemi
di guida
Regolatore della velocità
di crociera ....................... 282
Sistemi di assistenza
alla guida ........................ 287
Controllo assistenza
partenza in salita ............ 295
2-5. Informazioni sulla guida
Carico e bagaglio .............. 300
Consigli per la guida nella
stagione invernale .......... 302
Traino di un rimorchio ....... 308

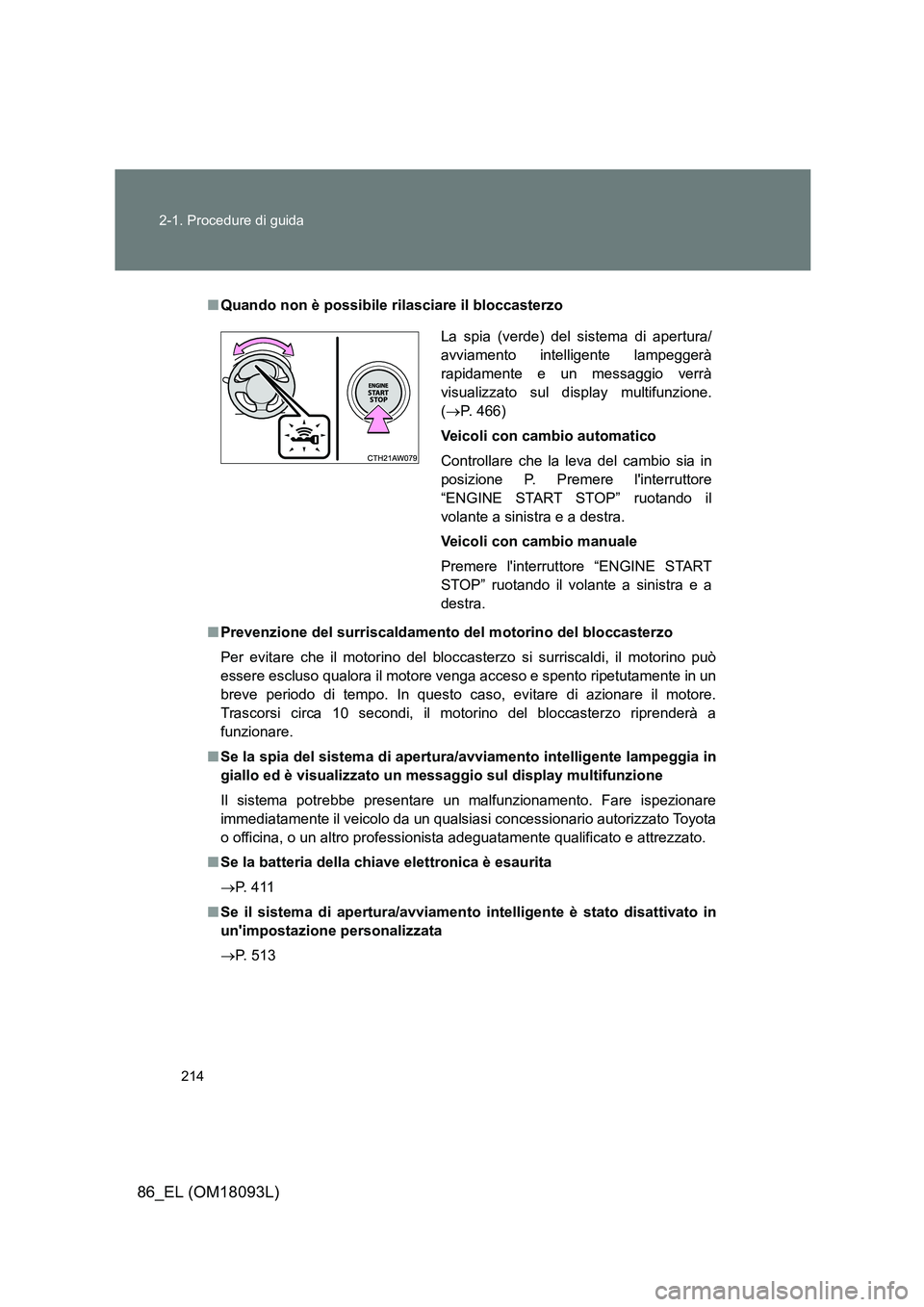

214
2-1. Procedure di guida
86_EL (OM18093L)
■ Quando non è possibile rilasciare il bloccasterzo
■ Prevenzione del surriscaldamento del motorino del bloccasterzo
Per evitare che il motorino del bloccasterzo si surriscaldi, il motorino può
essere escluso qualora il motore venga acceso e spento ripetutamente in un
breve periodo di tempo. In questo caso, evitare di azionare il motore.
Trascorsi circa 10 secondi, il motorino del bloccasterzo riprenderà a
funzionare.
■ Se la spia del sistema di apertura/avviamento intelligente lampeggia in
giallo ed è visualizzato un m essaggio sul display multifunzione
Il sistema potrebbe presentare un malfunzionamento. Fare ispezionare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Se la batteria della chiave elettronica è esaurita
 P. 4 1 1
■ Se il sistema di apertura/avviamento intelligente è stato disattivato in
un'impostazione personalizzata
 P. 513
La spia (verde) del sistema di apertura/
avviamento intelligente lampeggerà
rapidamente e un messaggio verrà
visualizzato sul display multifunzione.
( P. 466)
Veicoli con cambio automatico
Controllare che la leva del cambio sia in
posizione P. Premere l'interruttore
“ENGINE START STOP” ruotando il
volante a sinistra e a destra.
Veicoli con cambio manuale
Premere l'interruttore “ENGINE START
STOP” ruotando il volante a sinistra e a
destra.

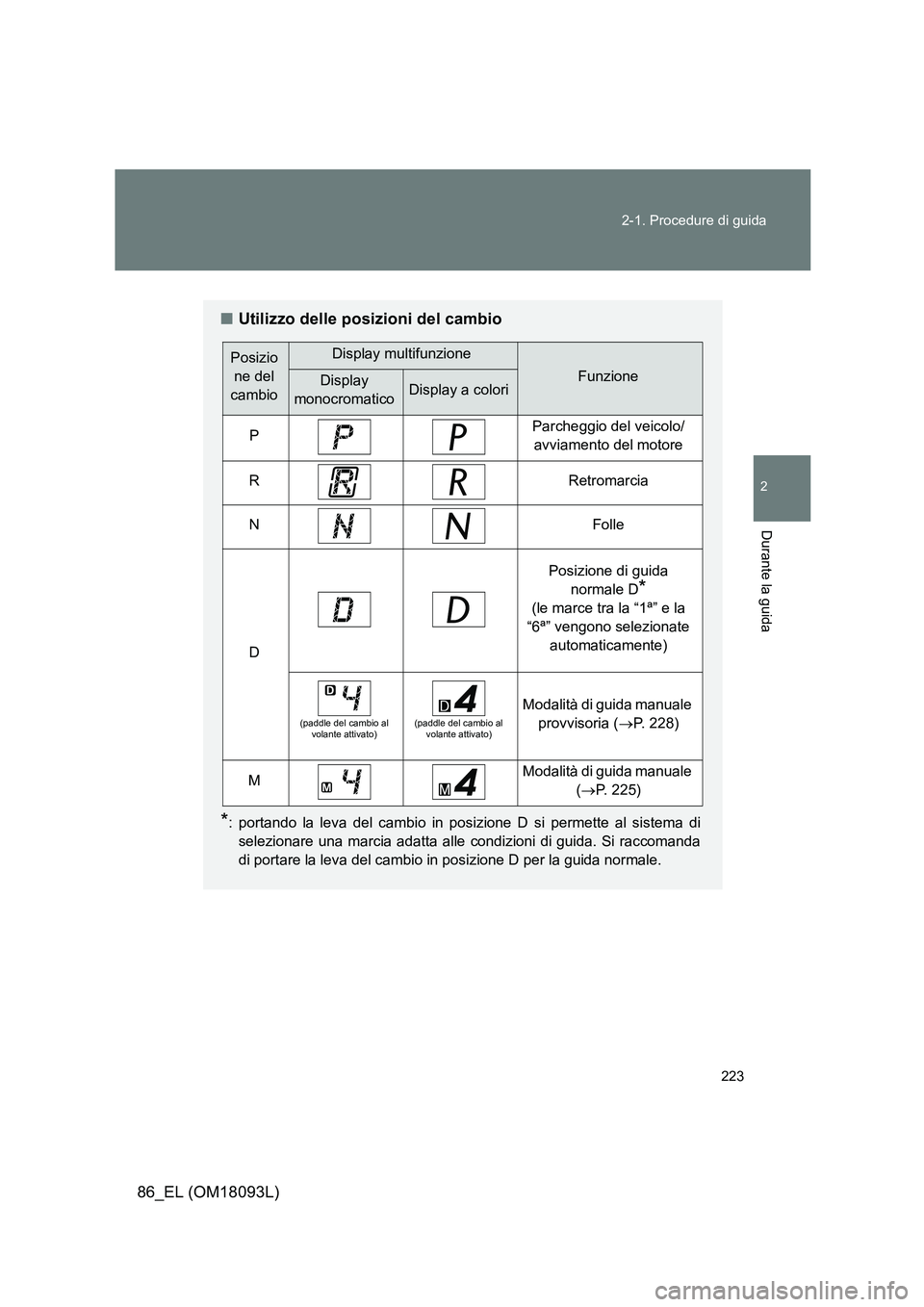

223
2-1. Procedure di guida
2
Durante la guida
86_EL (OM18093L)
■ Utilizzo delle posizioni del cambio
*: portando la leva del cambio in posizione D si permette al sistema di
selezionare una marcia adatta alle condizioni di guida. Si raccomanda
di portare la leva del cambio in posizione D per la guida normale.
Posizio
ne del
cambio
Display multifunzione
FunzioneDisplay
monocromaticoDisplay a colori
PParcheggio del veicolo/
avviamento del motore
RRetromarcia
NFolle
D
Posizione di guida
normale D*
(le marce tra la “1ª” e la
“6ª” vengono selezionate
automaticamente)
(paddle del cambio al volante attivato)(paddle del cambio al volante attivato)
Modalità di guida manuale
provvisoria ( P. 228)
MModalità di guida manuale
( P. 225)

225
2-1. Procedure di guida
2
Durante la guida
86_EL (OM18093L)

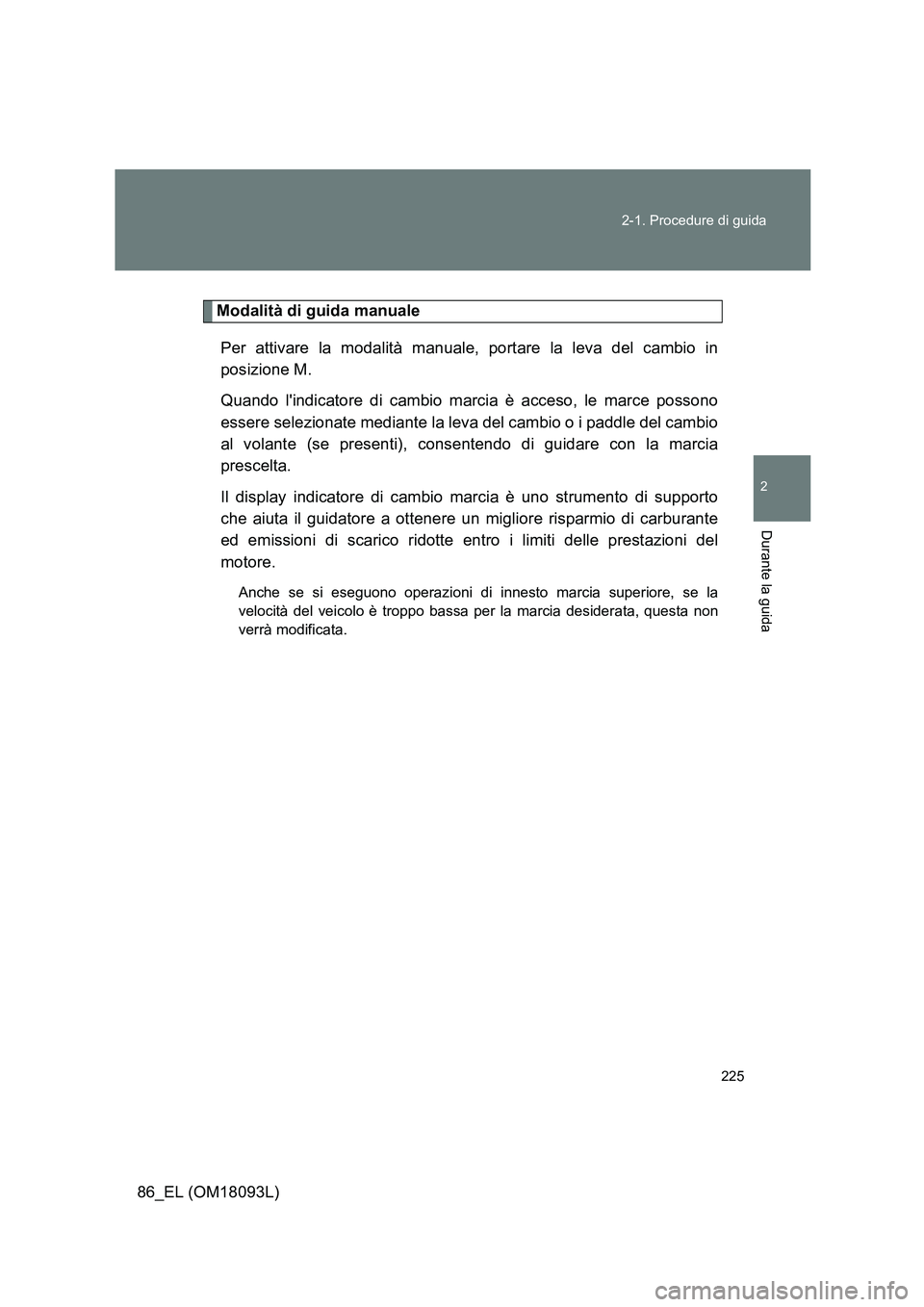

Modalità di guida manuale
Per attivare la modalità manuale, portare la leva del cambio in
posizione M.
Quando l'indicatore di cambio marcia è acceso, le marce possono
essere selezionate mediante la leva del cambio o i paddle del cambio
al volante (se presenti), consentendo di guidare con la marcia
prescelta.
Il display indicatore di cambio marcia è uno strumento di supporto
che aiuta il guidatore a ottenere un migliore risparmio di carburante
ed emissioni di scarico ridotte entro i limiti delle prestazioni del
motore.
Anche se si eseguono operazioni di innesto marcia superiore, se la
velocità del veicolo è troppo bassa per la marcia desiderata, questa non
verrà modificata.
