3244-5. Brug af systemer til sikker og let kørsel
Hilux OM0K375DK

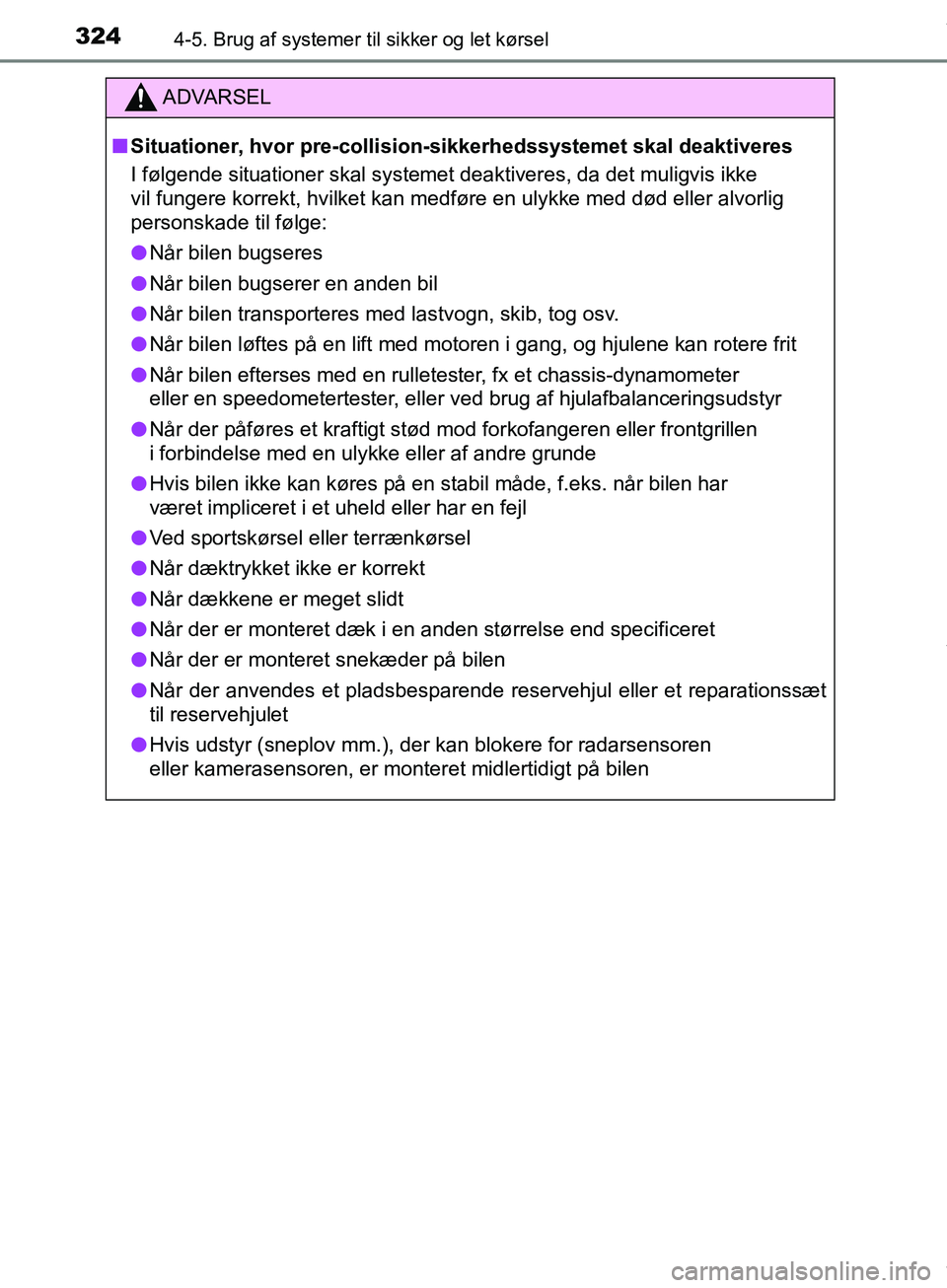

ADVARSEL
n Situationer, hvor pre-collision-sikkerhedssystemet skal deaktiveres
I følgende situationer skal systemet deaktiveres, da det muligvis ikke
vil fungere korrekt, hvilket kan medføre en ulykke med død eller alvorlig
personskade til følge:
l Når bilen bugseres
l Når bilen bugserer en anden bil
l Når bilen transporteres med lastvogn, skib, tog osv.
l Når bilen løftes på en lift med motoren i gang, og hjulene kan rotere frit
l Når bilen efterses med en rulletester, fx et chassis-dynamometer
eller en speedometertester, eller ved brug af hjulafbalanceringsudstyr
l Når der påføres et kraftigt stød mod forkofangeren eller frontgrillen
i forbindelse med en ulykke eller af andre grunde
l Hvis bilen ikke kan køres på en stabil måde, f.eks. når bilen har
været impliceret i et uheld eller har en fejl
l Ved sportskørsel eller terrænkørsel
l Når dæktrykket ikke er korrekt
l Når dækkene er meget slidt
l Når der er monteret dæk i en anden størrelse end specificeret
l Når der er monteret snekæder på bilen
l Når der anvendes et pladsbesparende reservehjul eller et reparationssæt
til reservehjulet
l Hvis udstyr (sneplov mm.), der kan blokere for radarsensoren
eller kamerasensoren, er monteret midlertidigt på bilen
OM0K375DK.book Page 324 Monday, June 11, 2018 3:23 PM

3304-5. Brug af systemer til sikker og let kørsel
Hilux OM0K375DKn

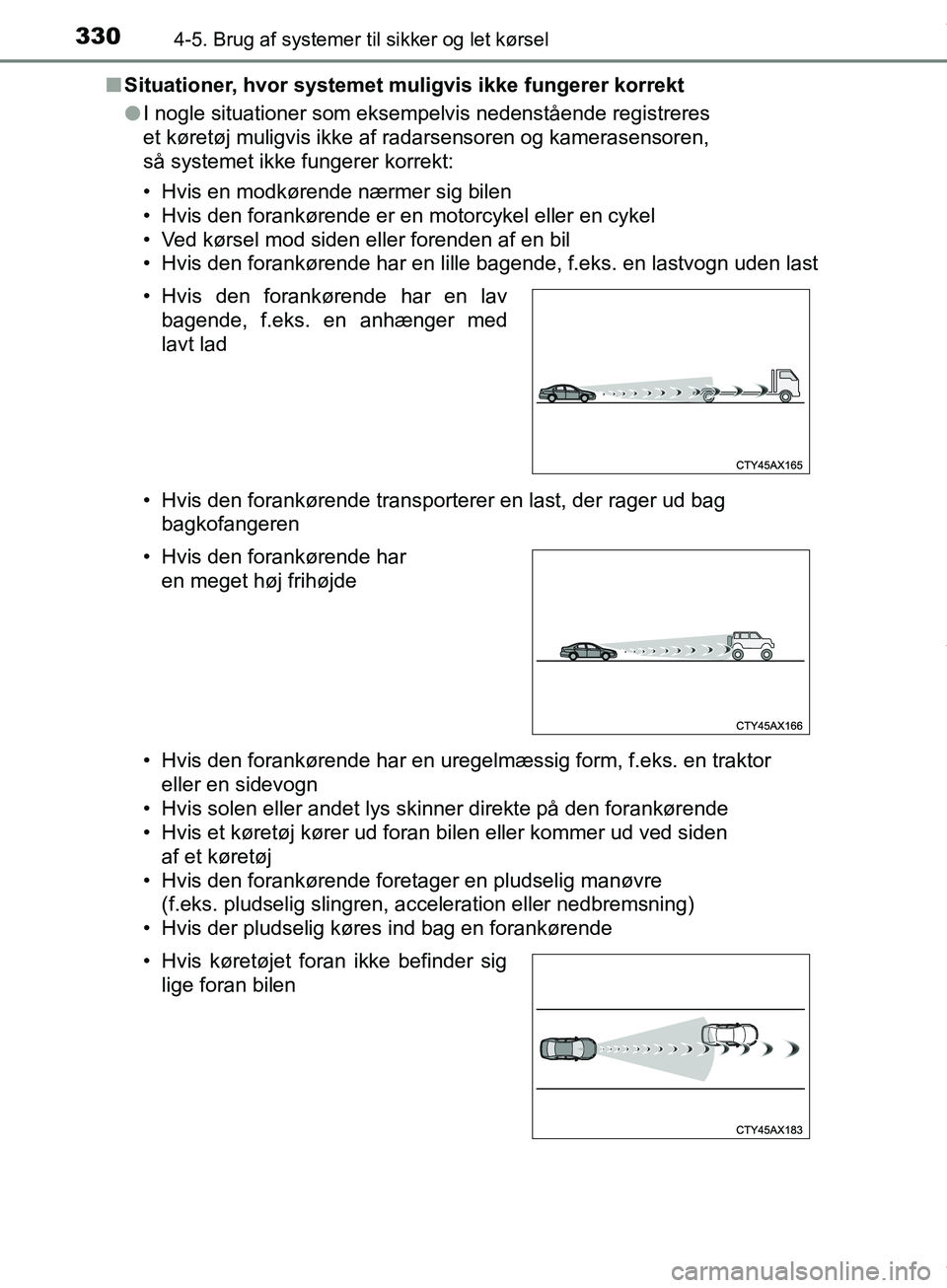

Situationer, hvor systemet muligvis ikke fungerer korrekt
lI nogle situationer som eksempelvis nedenstående registreres
et køretøj muligvis ikke af radarsensoren og kamerasensoren,
så systemet ikke fungerer korrekt:
• Hvis en modkørende nærmer sig bilen
• Hvis den forankørende er en motorcykel eller en cykel
• Ved kørsel mod siden eller forenden af en bil
• Hvis den forankørende har en lille bagende, f.eks. en lastvogn uden last
• Hvis den forankørende transporterer en last, der rager ud bag
bagkofangeren
• Hvis den forankørende har en uregelmæssig form, f.eks. en traktor eller en sidevogn
• Hvis solen eller andet lys skinner direkte på den forankørende
• Hvis et køretøj kører ud foran bilen eller kommer ud ved siden
af et køretøj
• Hvis den forankørende foretager en pludselig manøvre (f.eks. pludselig slingren, acceleration eller nedbremsning)
• Hvis der pludselig køres ind bag en forankørende • Hvis den forankørende har en lav bagende, f.eks. en anhænger med
lavt lad
• Hvis den forankørende har en meget høj frihøjde
• Hvis køretøjet foran ikke befinder sig lige foran bilen
OM0K375DK.book Page 330 Monday, June 11, 2018 3:23 PM

3314-5. Brug af systemer til sikker og let kørsel
4
Kørsel

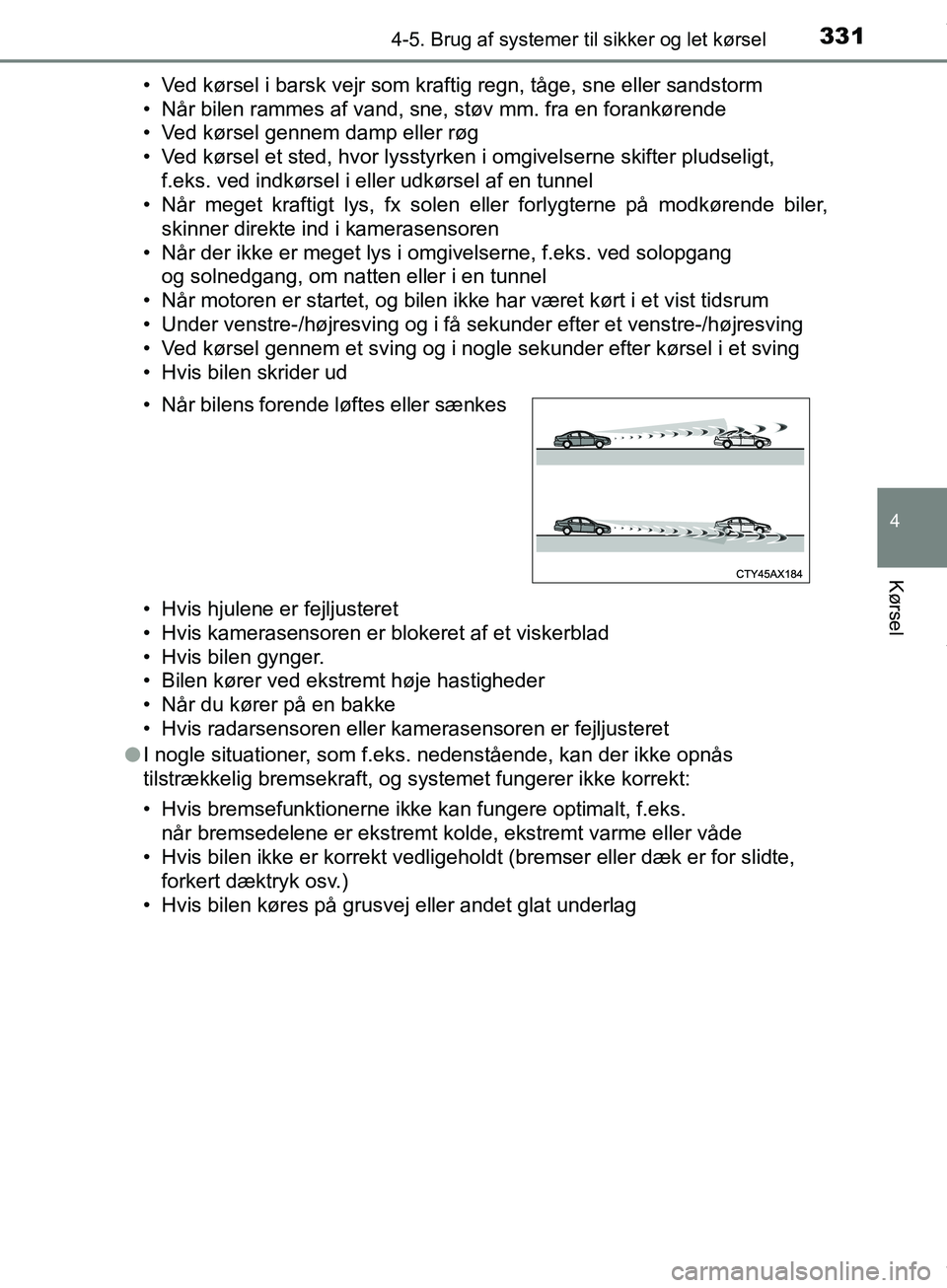

Hilux OM0K375DK• Ved kørsel i barsk vejr som kraftig regn, tåge, sne eller sandstorm
• Når bilen rammes af vand, sne, støv mm. fra en forankørende
• Ved kørsel gennem damp eller røg
• Ved kørsel et sted, hvor lysstyrken i omgivelserne skifter pludseligt,
f.eks. ved indkørsel i eller udkørsel af en tunnel
• Når meget kraftigt lys, fx solen eller forlygterne på modkørende biler, skinner direkte ind i kamerasensoren
• Når der ikke er meget lys i omgivelserne, f.eks. ved solopgang og solnedgang, om natten eller i en tunnel
• Når motoren er startet, og bilen ikke har været kørt i et vist t\
idsrum
• Under venstre-/højresving og i få sekunder efter et venstre-/højresving
• Ved kørsel gennem et sving og i nogle sekunder efter kørsel i et sving
• Hvis bilen skrider ud
• Hvis hjulene er fejljusteret
• Hvis kamerasensoren er blokeret af et viskerblad
• Hvis bilen gynger.
• Bilen kører ved ekstremt høje hastigheder
• Når du kører på en bakke
• Hvis radarsensoren eller kamerasensoren er fejljusteret
l I nogle situationer, som f.eks. nedenstående, kan der ikke opnås
tilstrækkelig bremsekraft, og systemet fungerer ikke korrekt:
• Hvis bremsefunktionerne ikke kan fungere optimalt, f.eks.
når bremsedelene er ekstremt kolde, ekstremt varme eller våde
• Hvis bilen ikke er korrekt vedligeholdt (bremser eller dæk er for slidte, forkert dæktryk osv.)
• Hvis bilen køres på grusvej eller andet glat underlag • Når bilens forende løftes eller sænkes
OM0K375DK.book Page 331 Monday, June 11, 2018 3:23 PM

3324-5. Brug af systemer til sikker og let kørsel
Hilux OM0K375DKl

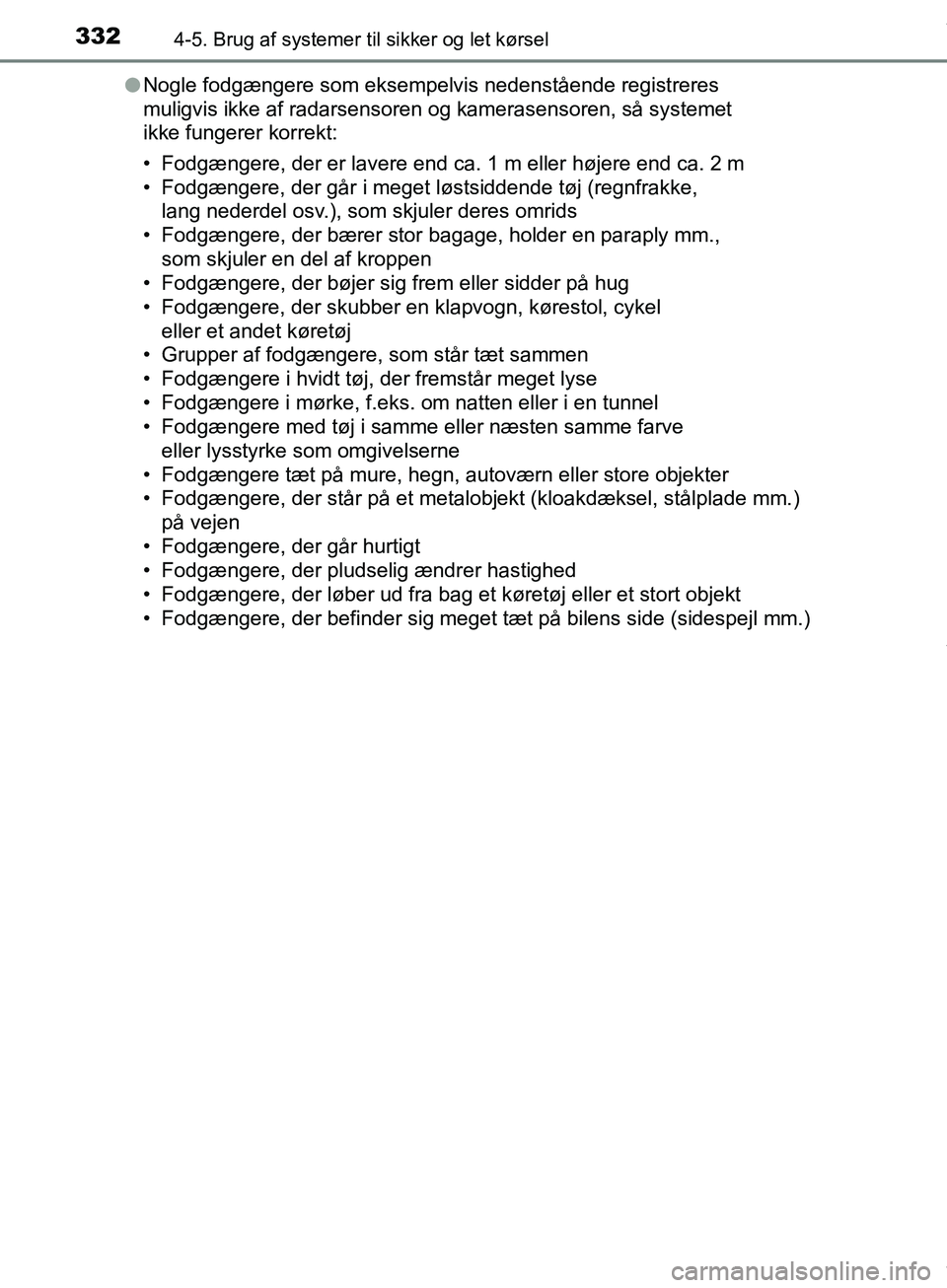

Nogle fodgængere som eksempelvis nedenstående registreres
muligvis ikke af radarsensoren og kamerasensoren, så systemet
ikke fungerer korrekt:
• Fodgængere, der er lavere end ca. 1 m eller højere end ca. 2 m
• Fodgængere, der går i meget løstsiddende tøj (regnfrakke,
lang nederdel osv.), som skjuler deres omrids
• Fodgængere, der bærer stor bagage, holder en paraply mm.,
som skjuler en del af kroppen
• Fodgængere, der bøjer sig frem eller sidder på hug
• Fodgængere, der skubber en klapvogn, kørestol, cykel
eller et andet køretøj
• Grupper af fodgængere, som står tæt sammen
• Fodgængere i hvidt tøj, der fremstår meget lyse
• Fodgængere i mørke, f.eks. om natten eller i en tunnel
• Fodgængere med tøj i samme eller næsten samme farve
eller lysstyrke som omgivelserne
• Fodgængere tæt på mure, hegn, autoværn eller store objekter
• Fodgængere, der står på et metalobjekt (kloakdæksel, stålplade mm.)
på vejen
• Fodgængere, der går hurtigt
• Fodgængere, der pludselig ændrer hastighed
• Fodgængere, der løber ud fra bag et køretøj eller et stort objekt
• Fodgængere, der befinder sig meget tæt på bilens side (sidespejl mm.)
OM0K375DK.book Page 332 Monday, June 11, 2018 3:23 PM

3334-5. Brug af systemer til sikker og let kørsel
4
Kørsel
Hilux OM0K375DKn

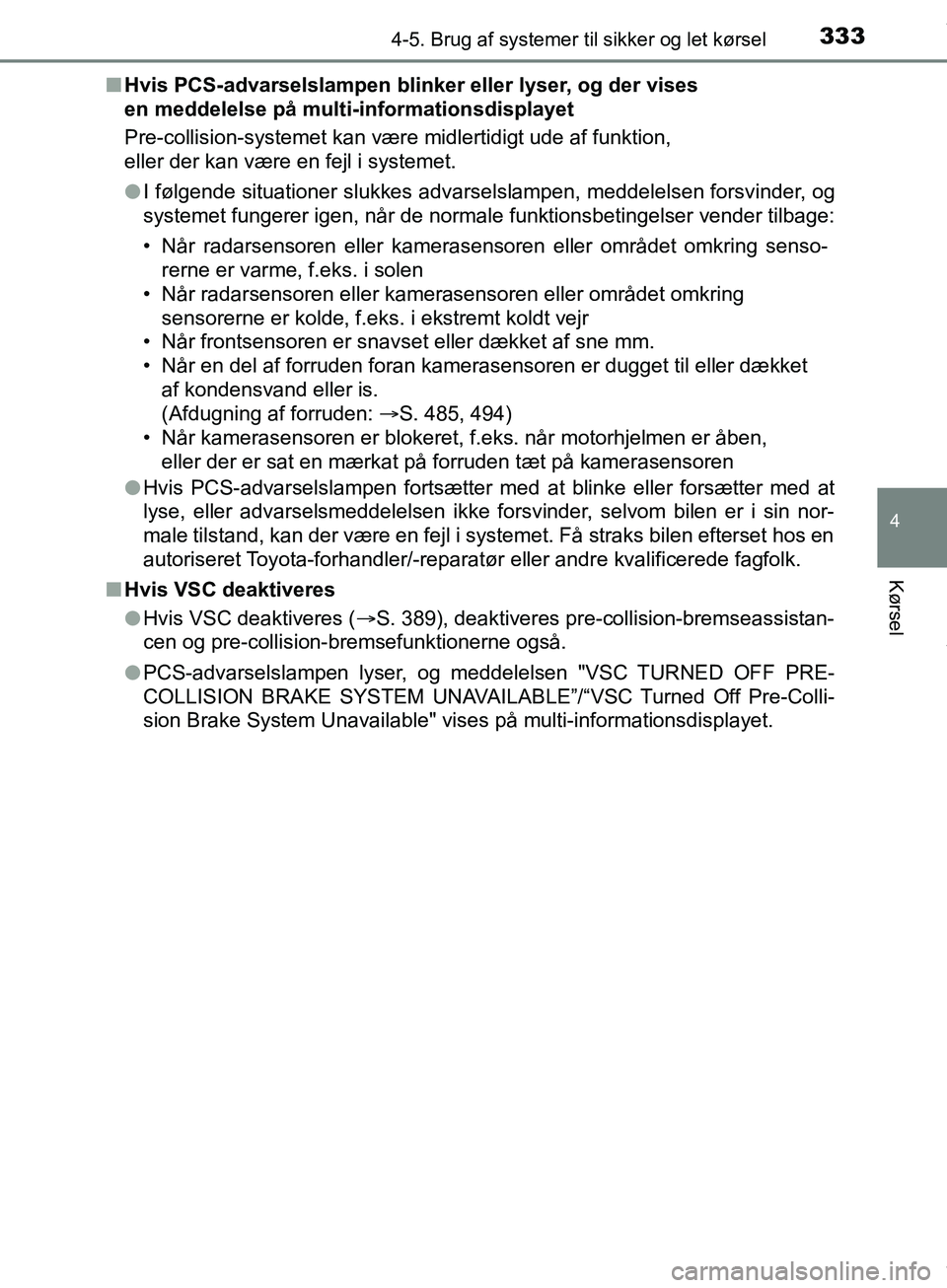

Hvis PCS-advarselslampen blinker eller lyser, og der vises
en meddelelse på multi-informationsdisplayet
Pre-collision-systemet kan være midlertidigt ude af funktion,
eller der kan være en fejl i systemet.
lI følgende situationer slukkes advarselslampen, meddelelsen forsvinder, og
systemet fungerer igen, når de normale funktionsbetingelser vender tilbage:
• Når radarsensoren eller kamerasensoren eller området omkring senso-
rerne er varme, f.eks. i solen
• Når radarsensoren eller kamerasensoren eller området omkring
sensorerne er kolde, f.eks. i ekstremt koldt vejr
• Når frontsensoren er snavset eller dækket af sne mm.
• Når en del af forruden foran kamerasensoren er dugget til eller dækket af kondensvand eller is.
(Afdugning af forruden: S. 485, 494)
• Når kamerasensoren er blokeret, f.eks. når motorhjelmen er åben, eller der er sat en mærkat på forruden tæt på kamerasensoren
l Hvis PCS-advarselslampen fortsætter med at blinke eller forsætter med at
lyse, eller advarselsmeddelelsen ikke forsvinder, selvom bilen er i sin nor-
male tilstand, kan der være en fejl i systemet. Få straks bilen efterset hos en
autoriseret Toyota-forhandler/-repar atør eller andre kvalificerede fagfolk.
n Hvis VSC deaktiveres
lHvis VSC deaktiveres ( S. 389), deaktiveres pre-collision-bremseassistan-
cen og pre-collision-bremsefunktionerne også.
l PCS-advarselslampen lyser, og me ddelelsen "VSC TURNED OFF PRE-
COLLISION BRAKE SYSTEM UNAVAILABLE”/“VSC Turned Off Pre-Colli-
sion Brake System Unavailable" vises på multi-informationsdisplayet.
OM0K375DK.book Page 333 Monday, June 11, 2018 3:23 PM

3344-5. Brug af systemer til sikker og let kørsel
Hilux OM0K375DK

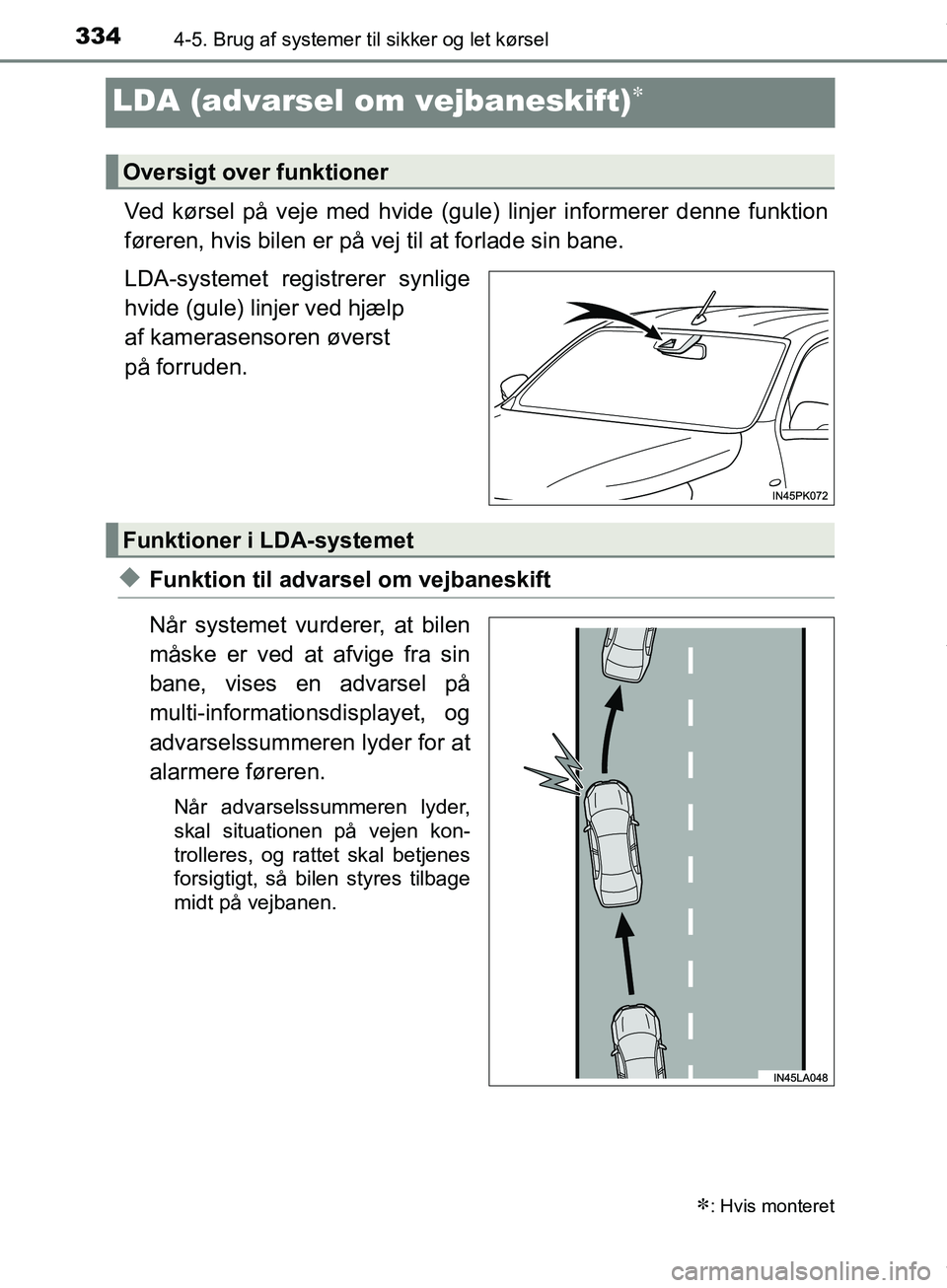

LDA (advarsel om vejbaneskift)
Ved kørsel på veje med hvide (gule) linjer informerer denne funktion
føreren, hvis bilen er på vej til at forlade sin bane.
LDA-systemet registrerer synlige
hvide (gule) linjer ved hjælp
af kamerasensoren øverst
på forruden.
uFunktion til advarsel om vejbaneskift
Når systemet vurderer, at bilen
måske er ved at afvige fra sin
bane, vises en advarsel på
multi-informationsdisplayet, og
advarselssummeren lyder for at
alarmere føreren.
Når advarselssummeren lyder,
skal situationen på vejen kon-
trolleres, og rattet skal betjenes
forsigtigt, så bilen styres tilbage
midt på vejbanen.
: Hvis monteret
Oversigt over funktioner
Funktioner i LDA-systemet
OM0K375DK.book Page 334 Monday, June 11, 2018 3:23 PM

3404-5. Brug af systemer til sikker og let kørsel
Hilux OM0K375DKn
Forhold, hvor funktionerne muligvis ikke virker korrekt
I følgende situationer kan kamerasensoren muligvis ikke registrere hvide
(gule) streger, og forskellige funktioner fungerer muligvis ikke normalt.
lDer er skygger på vejen, som løber parallelt med eller dækker
de hvide (gule) linjer.
l Bilen kører i et område uden hvide (gule) linjer, f.eks. foran en bom
eller et kontrolsted, ved et vejkryds mm.
l De hvide (gule) linjer er revnet, eller der er "forhøjede fortovsmarkører" eller
sten.
l De hvide (gule) linjer kan ikke ses eller er vanskelige at se på grund
af sand mm.
l Bilen kører på en vej, der er våd, fordi det regner, der ligger vand, osv.
l Vejbanelinjerne er gule (som kan være vanskeligere at registrere end hvide
linjer).
l De hvide (gule) linjer krydser en kantsten mm.
l Bilen kører på et lyst underlag, f.eks. beton.
l Bilen kører på en vej, der skinner, fordi det regner, lyset reflekteres osv.
l Bilen kører i et område, hvor lysstyrken ændres pludseligt, f.eks.
ved indkørsel i og udkørsel fra tunneler osv.
l Der skinner lys fra en modkørende bils forlygter, solen osv. på kameraet.
l Bilen kører et sted, hvor vejen deler sig, samles osv.
l Bilen kører på en hældning.
l Bilen køres på en vej, som buer til venstre eller højre, eller \
på en snoet vej.
l Bilen kører på en vej uden belægning eller en ujævn vej.
l Bilen kører i et skarpt sving.
l Vejbanen er meget smal eller bred.
l Bilen hælder meget på grund af tung bagagelast eller forkert dæktryk.
l Afstanden til den forankørende er ekstremt kort.
l Bilen bevæger sig meget op og ned på grund af vejforholdene
(dårlig vejbelægning eller kanter).
l Forlygteglassene er snavsede og afgiver dæmpet lys om natten,
eller lygtekeglens akse er ude af justering.
l Bilen har lige skiftet vejbane eller er lige kørt igennem et vejkryds.
OM0K375DK.book Page 340 Monday, June 11, 2018 3:23 PM

3414-5. Brug af systemer til sikker og let kørsel
4
Kørsel
Hilux OM0K375DKn

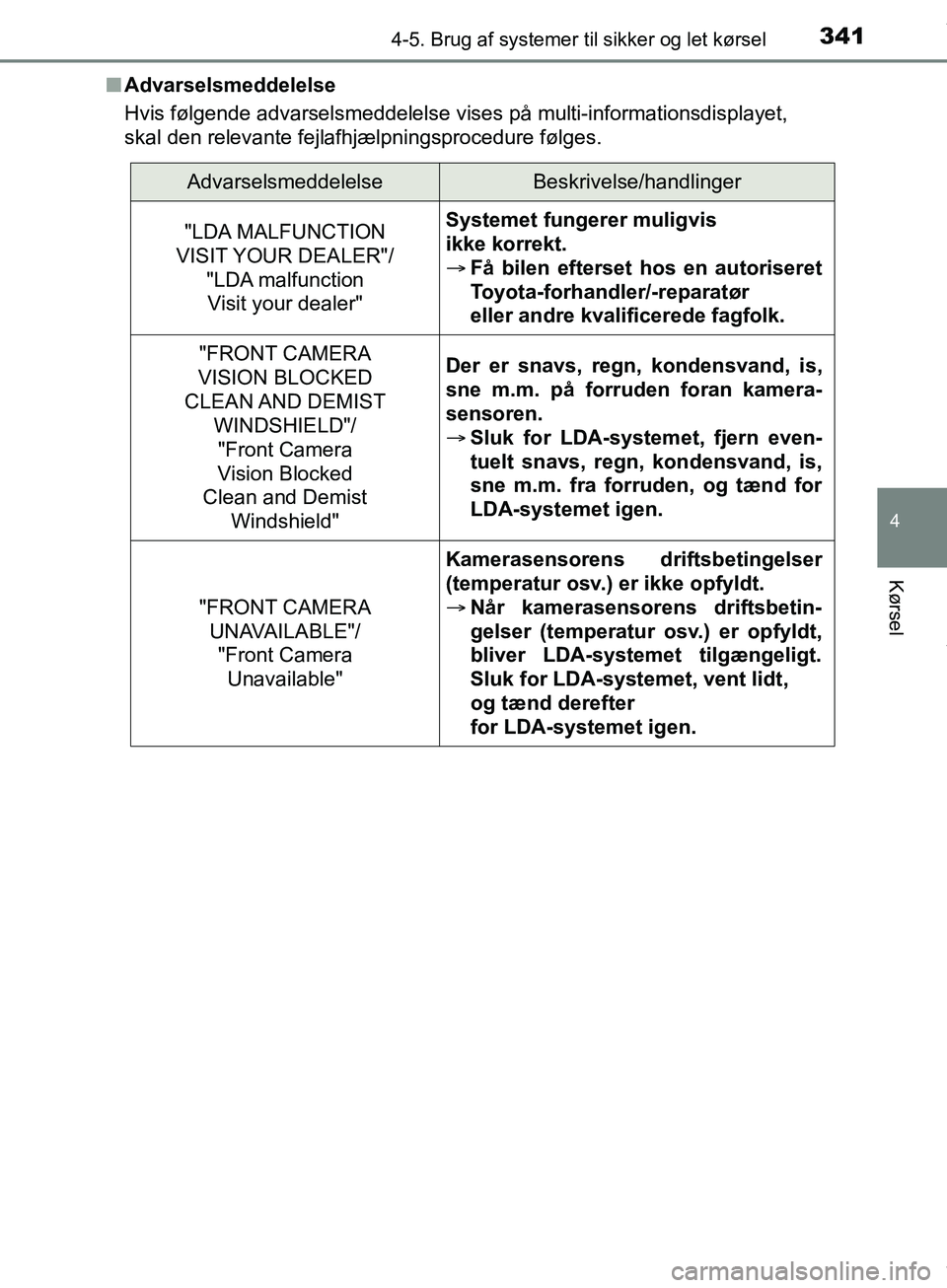

Advarselsmeddelelse
Hvis følgende advarselsmeddelelse vises på multi-informationsdisplayet,
skal den relevante fejlafhjælpningsprocedure følges.
AdvarselsmeddelelseBeskrivelse/handlinger
"LDA MALFUNCTION
VISIT YOUR DEALER"/ "LDA malfunction Visit your dealer"Systemet fungerer muligvis
ikke korrekt.
 Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
"FRONT CAMERA
VISION BLOCKED
CLEAN AND DEMIST WINDSHIELD"/"Front Camera
Vision Blocked
Clean and Demist Windshield"Der er snavs, regn, kondensvand, is,
sne m.m. på forruden foran kamera-
sensoren.
Sluk for LDA-systemet, fjern even-
tuelt snavs, regn, kondensvand, is,
sne m.m. fra forruden, og tænd for
LDA-systemet igen.
"FRONT CAMERA
UNAVAILABLE"/"Front Camera
Unavailable"
Kamerasensorens driftsbetingelser
(temperatur osv.) er ikke opfyldt.
 Når kamerasensorens driftsbetin-
gelser (temperatur osv.) er opfyldt,
bliver LDA-systemet tilgængeligt.
Sluk for LDA-systemet, vent lidt,
og tænd derefter
for LDA-systemet igen.
OM0K375DK.book Page 341 Monday, June 11, 2018 3:23 PM

3424-5. Brug af systemer til sikker og let kørsel

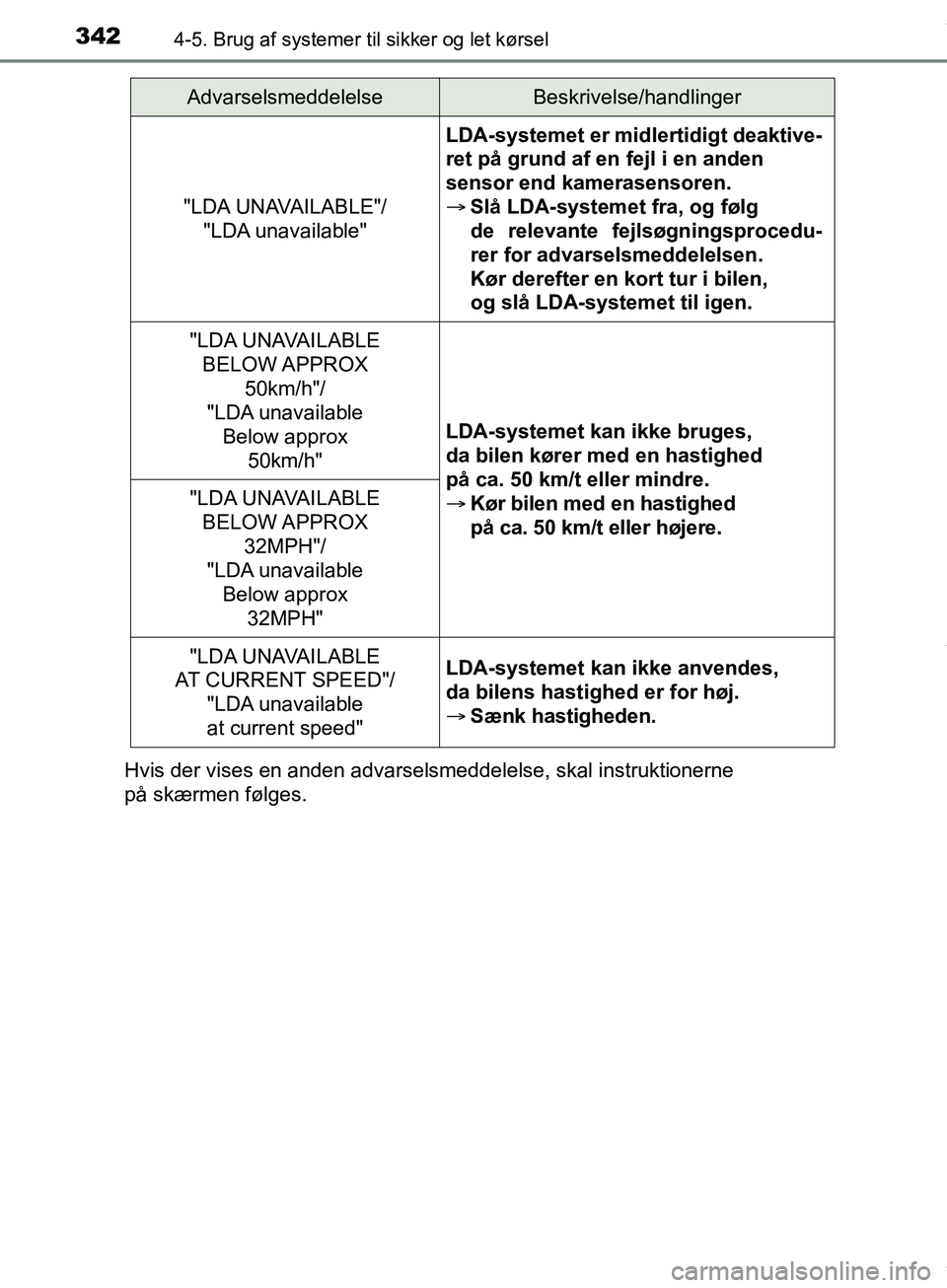

Hilux OM0K375DKHvis der vises en anden advarselsmeddelelse, skal instruktionerne
på skærmen følges.
"LDA UNAVAILABLE"/
"LDA unavailable"
LDA-systemet er midlertidigt deaktive-
ret på grund af en fejl i en anden
sensor end kamerasensoren.
 Slå LDA-systemet fra, og følg
de relevante fejlsøgningsprocedu-
rer for advarselsmeddelelsen.
Kør derefter en kort tur i bilen,
og slå LDA-systemet til igen.
"LDA UNAVAILABLE
BELOW APPROX
50km/h"/
"LDA unavailable Below approx
50km/h"
LDA-systemet kan ikke bruges,
da bilen kører med en hastighed
på ca. 50 km/t eller mindre.
Kør bilen med en hastighed
på ca. 50 km/t eller højere.
"LDA UNAVAILABLE
BELOW APPROX 32MPH"/
"LDA unavailable
Below approx 32MPH"
"LDA UNAVAILABLE
AT CURRENT SPEED"/ "LDA unavailable
at current speed"LDA-systemet kan ikke anvendes,
da bilens hastighed er for høj.
Sænk hastigheden.
AdvarselsmeddelelseBeskrivelse/handlinger
OM0K375DK.book Page 342 Monday, June 11, 2018 3:23 PM

343
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Hilux OM0K375DK

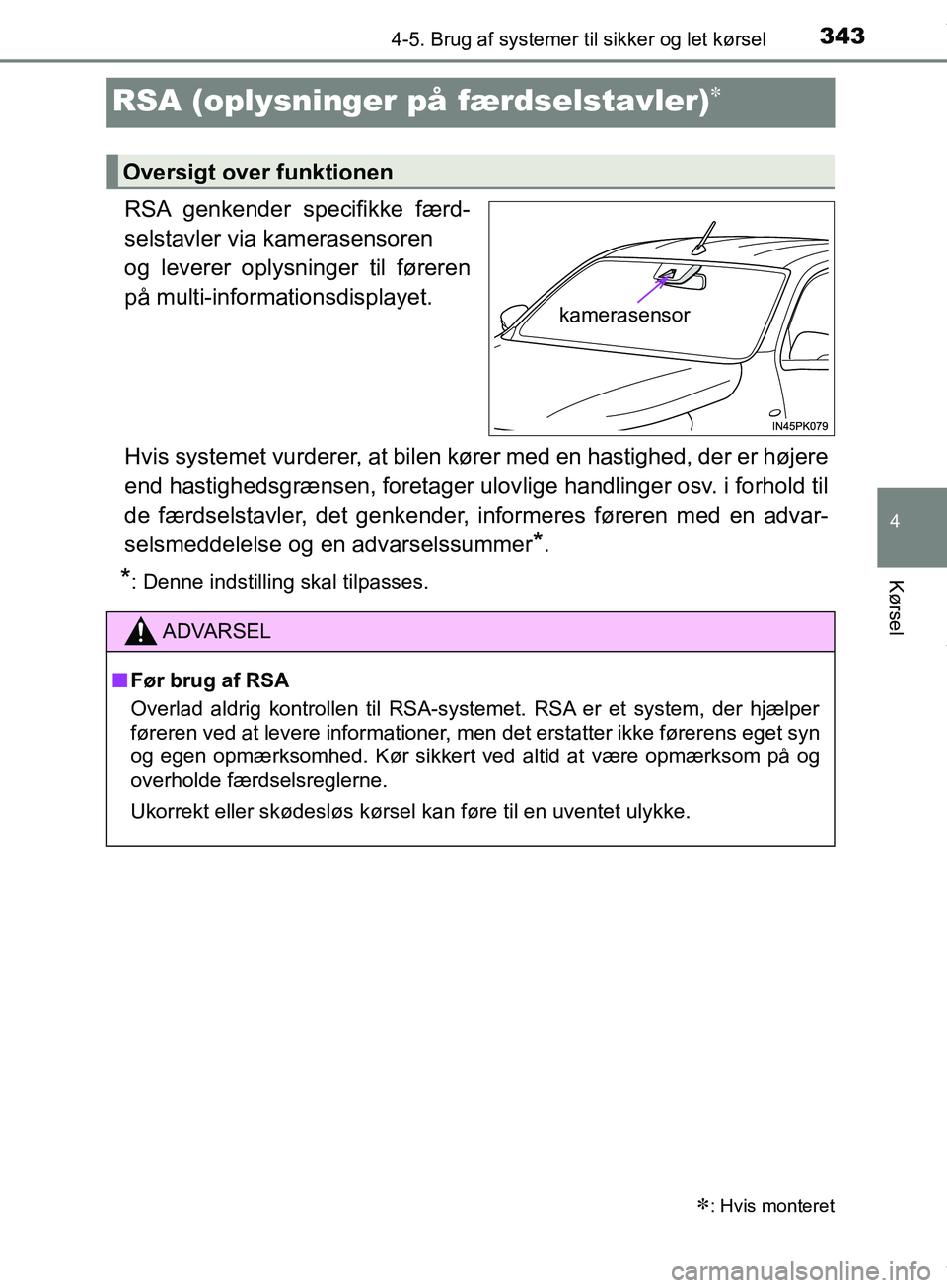

RSA (oplysninger på færdselstavler)
RSA genkender specifikke færd-
selstavler via kamerasensoren
og leverer oplysninger til føreren
på multi-informationsdisplayet.
Hvis systemet vurderer, at bilen kø rer med en hastighed, der er højere
end hastighedsgrænsen, foretager ulovlige handlinger osv. i forhold til
de færdselstavler, det genkender, informeres føreren med en advar-
selsmeddelelse og en advarselssummer
*.
*: Denne indstilling skal tilpasses.
: Hvis monteret
Oversigt over funktionen
kamerasensor
ADVARSEL
n Før brug af RSA
Overlad aldrig kontrollen til RSA-systemet. RSA er et system, der hjælper
føreren ved at levere informationer, men det erstatter ikke førerens eget syn
og egen opmærksomhed. Kør sikkert ved altid at være opmærksom på og
overholde færdselsreglerne.
Ukorrekt eller skødesløs kørsel kan føre til en uventet ulykke.
OM0K375DK.book Page 343 Monday, June 11, 2018 3:23 PM
