TOYOTA HILUX 2019 Manuel du propriétaire (in French)

1211-3. Système antivol
1
HILUX_OM_OM71270K_(EK)
Consignes de sécurité
■Déclenchement de l’alarme
L’alarme peut se déclencher dans les situations suivantes :
(arrêter l’alarme désactive le système d’alarme).
● Pour véhicules destinés au Kazakhstan, à
l’Arménie, à la Géorgie, au Turkménistan et
au Maroc : Les portes sont déverrouillées à
l’aide de la clé et sont ouvertes.
● Une personne à l’intérieur du véhicule ouvre
une porte ou le capot.
NOTE
■ Pour garantir un fonctionnement correct du système
Ne modifiez pas le système et ne le retirez pas. Si le système est modifié ou retiré,
son bon fonctionnement ne peut être garanti.

1221-3. Système antivol
HILUX_OM_OM71270K_(EK)

123
2Combiné d’instruments
HILUX_OM_OM71270K_(EK)2. Combiné d’instruments
Voyants et témoins.................. 124
Jauges et compteurs ............... 132
Ecran multifonction
(Type A) ................................ 137
Ecran multifonction
(Type B) ................................ 141
Informations sur la
consommation de
carburant............................... 149

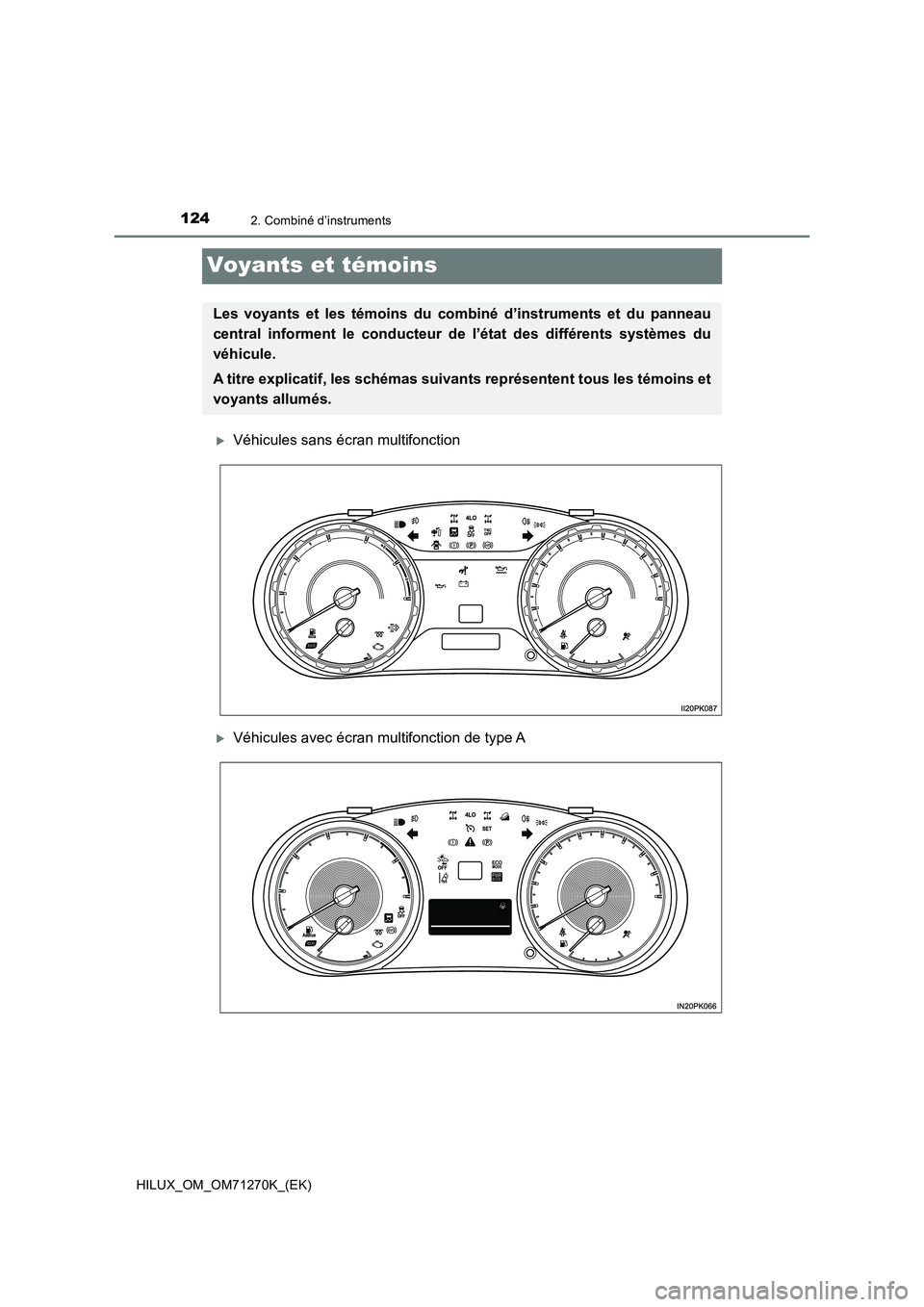

1242. Combiné d’instruments
HILUX_OM_OM71270K_(EK)
Voyants et témoins
Véhicules sans écran multifonction
Véhicules avec écran multifonction de type A
Les voyants et les témoins du combiné d’instruments et du panneau
central informent le conducteur de l’état des différents systèmes du
véhicule.
A titre explicatif, les schémas suivants représentent tous les témoins et
voyants allumés.

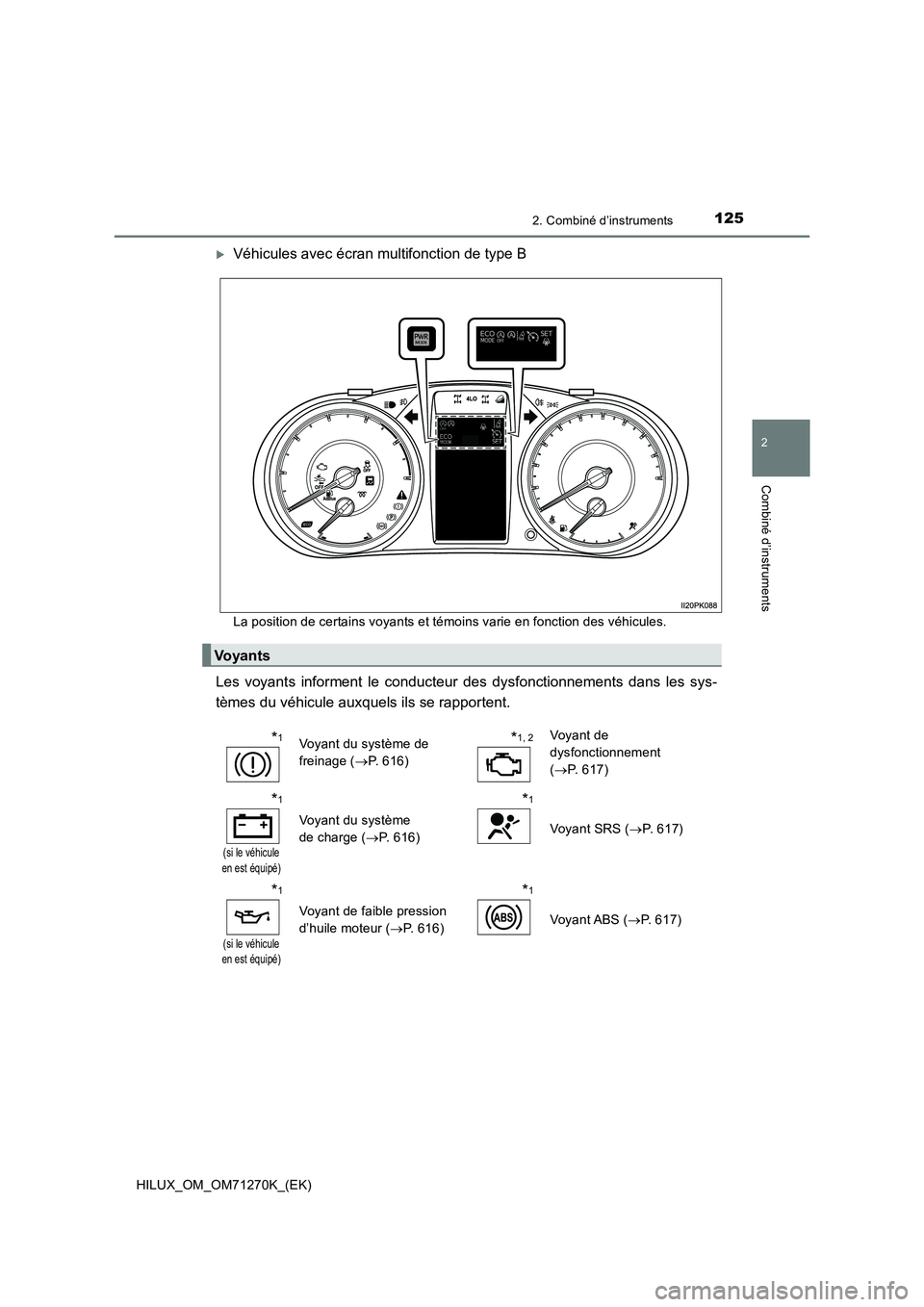

1252. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71270K_(EK)
Véhicules avec écran multifonction de type B
La position de certains voyants et témoins varie en fonction des véhicules.
Les voyants informent le conducteur des dysfonctionnements dans les sys-
tèmes du véhicule auxquels ils se rapportent.
Voyants
*1Voyant du système de
freinage (P. 616)*1, 2Voyant de
dysfonctionnement
(P. 617)
*1
(si le véhicule
en est équipé)
Voyant du système
de charge (P. 616)
*1
Voyant SRS (P. 6 1 7 )
*1
(si le véhicule
en est équipé)
Voyant de faible pression
d’huile moteur (P. 616)
*1
Voyant ABS (P. 617)

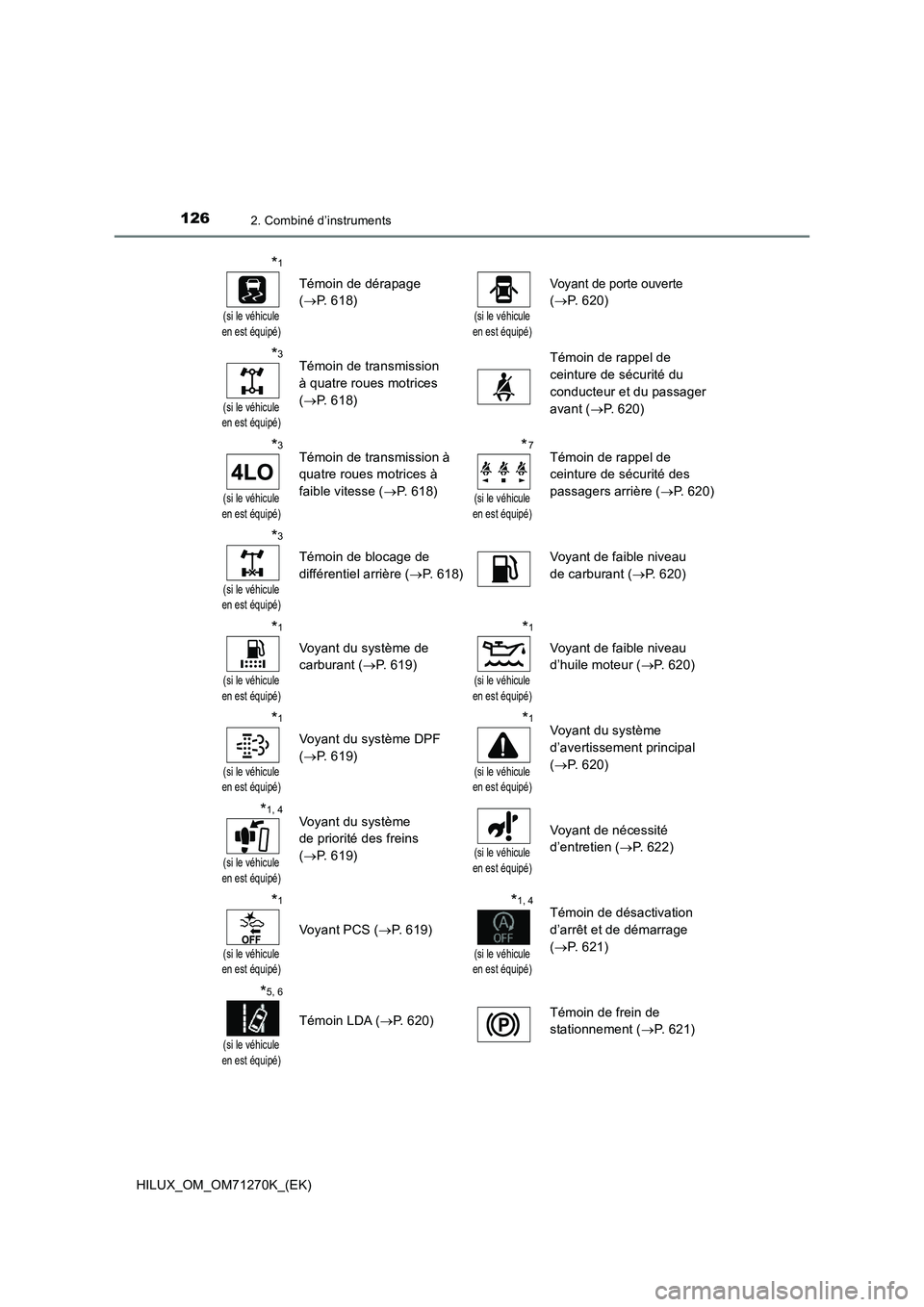

1262. Combiné d’instruments
HILUX_OM_OM71270K_(EK)
*1
(si le véhicule en est équipé)
Témoin de dérapage
( P. 618)(si le véhicule en est équipé)
Voyant de porte ouverte
( P. 620)
*3
(si le véhicule en est équipé)
Témoin de transmission
à quatre roues motrices
( P. 618)
Témoin de rappel de
ceinture de sécurité du
conducteur et du passager
avant ( P. 620)
*3
(si le véhicule en est équipé)
Témoin de transmission à
quatre roues motrices à
faible vitesse ( P. 6 1 8 )
*7
(si le véhicule en est équipé)
Témoin de rappel de
ceinture de sécurité des
passagers arrière ( P. 620)
*3
(si le véhicule en est équipé)
Témoin de blocage de
différentiel arrière ( P. 618)
Voyant de faible niveau
de carburant ( P. 620)
*1
(si le véhicule en est équipé)
Voyant du système de
carburant ( P. 619)
*1
(si le véhicule en est équipé)
Voyant de faible niveau
d’huile moteur ( P. 620)
*1
(si le véhicule en est équipé)
Voyant du système DPF
( P. 619)
*1
(si le véhicule en est équipé)
Voyant du système
d’avertissement principal
( P. 620)
*1, 4
(si le véhicule en est équipé)
Voyant du système
de priorité des freins
( P. 619)(si le véhicule
en est équipé)
Voyant de nécessité
d’entretien ( P. 622)
*1
(si le véhicule en est équipé)
Voyant PCS ( P. 619)
*1, 4
(si le véhicule en est équipé)
Témoin de désactivation
d’arrêt et de démarrage
( P. 621)
*5, 6
(si le véhicule en est équipé)
Témoin LDA ( P. 620) Témoin de frein de
stationnement ( P. 6 2 1 )

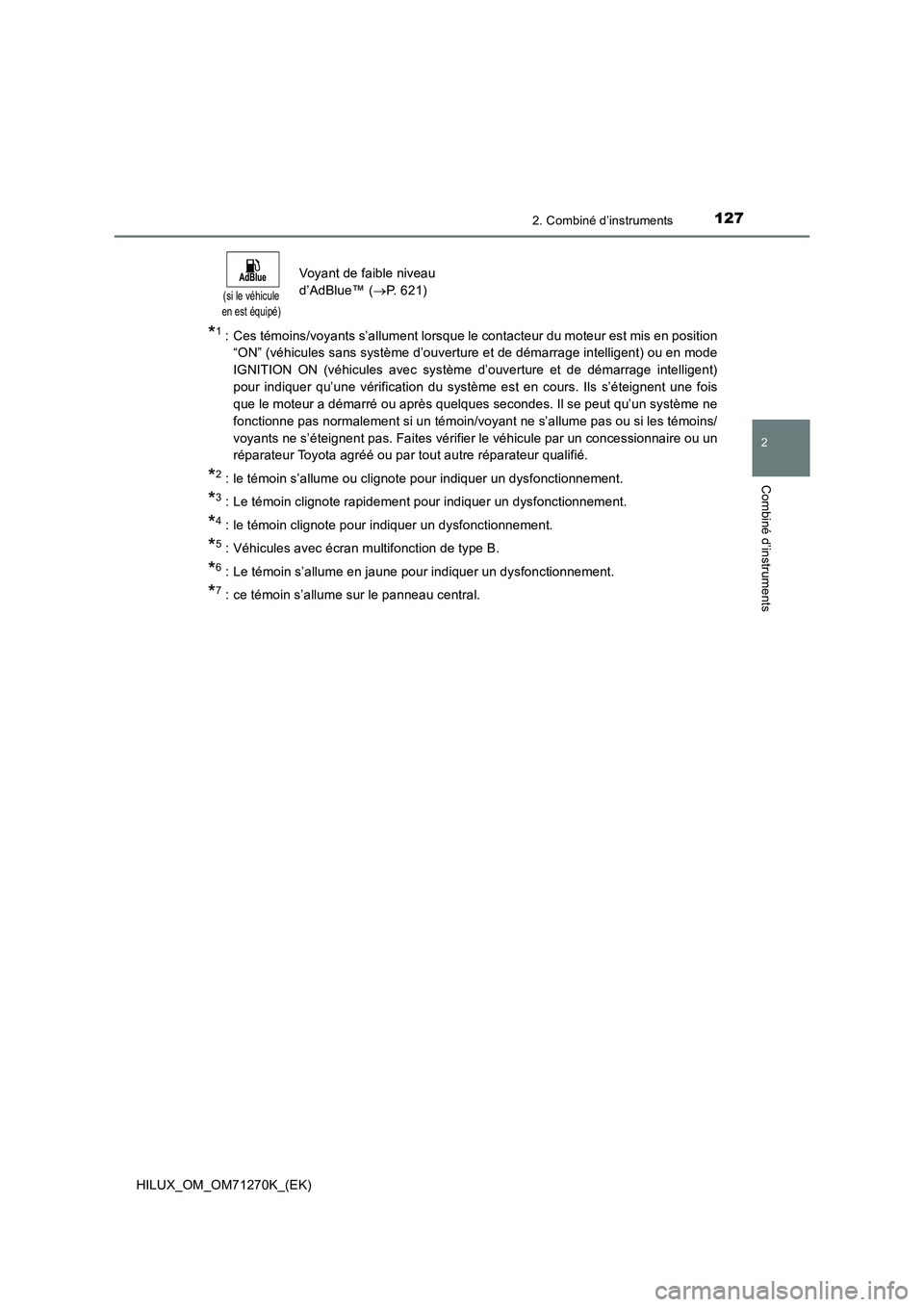

1272. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71270K_(EK)
*1: Ces témoins/voyants s’allument lorsque le contacteur du moteur est mis en position
“ON” (véhicules sans système d’ouverture et de démarrage intelligent) ou en mode
IGNITION ON (véhicules avec système d’ouverture et de démarrage intelligent)
pour indiquer qu’une vérification du système est en cours. Ils s’éteignent une fois
que le moteur a démarré ou après quelques secondes. Il se peut qu’un système ne
fonctionne pas normalement si un témoin/voyant ne s’allume pas ou si les témoins/
voyants ne s’éteignent pas. Faites vérifier le véhicule par un concessionnaire ou un
réparateur Toyota agréé ou par tout autre réparateur qualifié.
*2 : le témoin s’allume ou clignote pour indiquer un dysfonctionnement.
*3 : Le témoin clignote rapidement pour indiquer un dysfonctionnement.
*4 : le témoin clignote pour indiquer un dysfonctionnement.
*5 : Véhicules avec écran multifonction de type B.
*6 : Le témoin s’allume en jaune pour indiquer un dysfonctionnement.
*7 : ce témoin s’allume sur le panneau central.
(si le véhicule
en est équipé)
Voyant de faible niveau
d’AdBlue™ (P. 621)

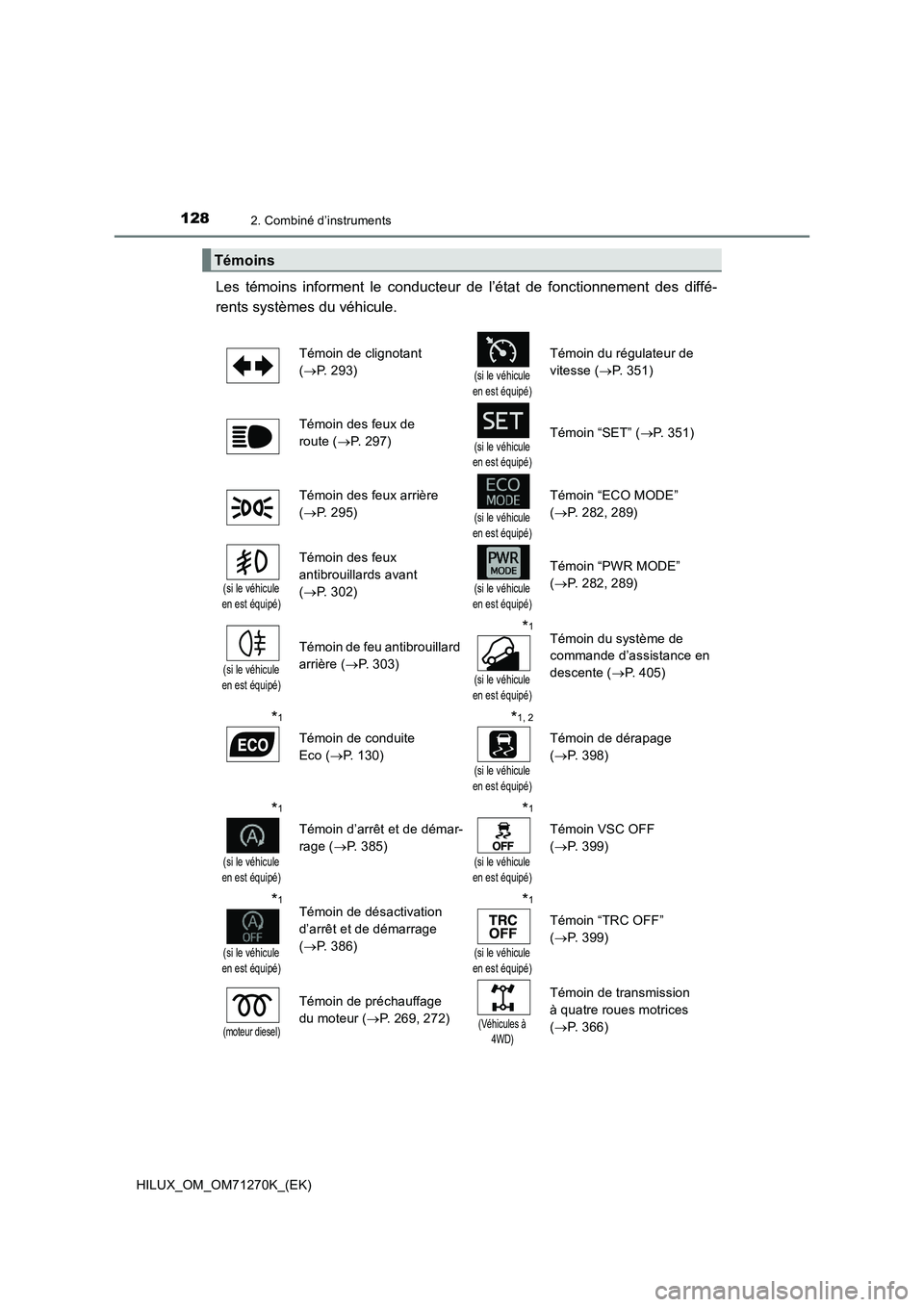

1282. Combiné d’instruments
HILUX_OM_OM71270K_(EK)
Les témoins informent le conducteur de l’état de fonctionnement des diffé-
rents systèmes du véhicule.
Témoins
Témoin de clignotant
( P. 293)(si le véhicule
en est équipé)
Témoin du régulateur de
vitesse ( P. 351)
Témoin des feux de
route ( P. 2 9 7 )(si le véhicule en est équipé)
Témoin “SET” ( P. 351)
Témoin des feux arrière
( P. 295)(si le véhicule en est équipé)
Témoin “ECO MODE”
( P. 282, 289)
(si le véhicule
en est équipé)
Témoin des feux
antibrouillards avant
( P. 302)(si le véhicule
en est équipé)
Témoin “PWR MODE”
( P. 282, 289)
(si le véhicule
en est équipé)
Témoin de feu antibrouillard
arrière ( P. 303)
*1
(si le véhicule
en est équipé)
Témoin du système de
commande d’assistance en
descente ( P. 405)
*1
Témoin de conduite
Eco ( P. 130)
*1, 2
(si le véhicule
en est équipé)
Témoin de dérapage
( P. 398)
*1
(si le véhicule
en est équipé)
Témoin d’arrêt et de démar-
rage ( P. 385)
*1
(si le véhicule
en est équipé)
Témoin VSC OFF
( P. 399)
*1
(si le véhicule
en est équipé)
Témoin de désactivation
d’arrêt et de démarrage
( P. 386)
*1
(si le véhicule
en est équipé)
Témoin “TRC OFF”
( P. 399)
(moteur diesel)
Témoin de préchauffage
du moteur ( P. 269, 272)(Véhicules à 4WD)
Témoin de transmission
à quatre roues motrices
( P. 366)

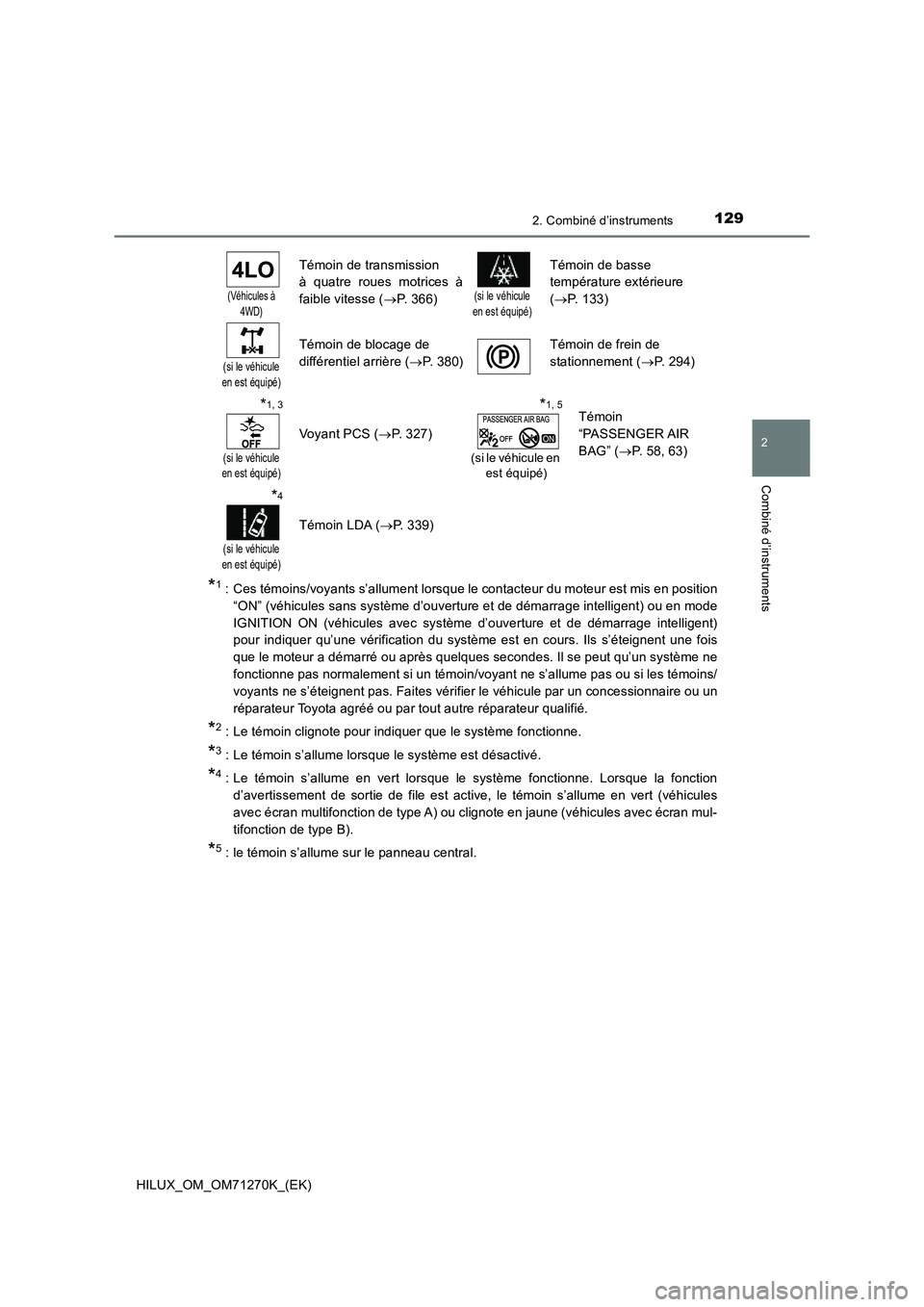

1292. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71270K_(EK)
*1: Ces témoins/voyants s’allument lorsque le contacteur du moteur est mis en position
“ON” (véhicules sans système d’ouverture et de démarrage intelligent) ou en mode
IGNITION ON (véhicules avec système d’ouverture et de démarrage intelligent)
pour indiquer qu’une vérification du système est en cours. Ils s’éteignent une fois
que le moteur a démarré ou après quelques secondes. Il se peut qu’un système ne
fonctionne pas normalement si un témoin/voyant ne s’allume pas ou si les témoins/
voyants ne s’éteignent pas. Faites vérifier le véhicule par un concessionnaire ou un
réparateur Toyota agréé ou par tout autre réparateur qualifié.
*2 : Le témoin clignote pour indiquer que le système fonctionne.
*3 : Le témoin s’allume lorsque le système est désactivé.
*4 : Le témoin s’allume en vert lorsque le système fonctionne. Lorsque la fonction
d’avertissement de sortie de file est active, le témoin s’allume en vert (véhicules
avec écran multifonction de type A) ou clignote en jaune (véhicules avec écran mul-
tifonction de type B).
*5 : le témoin s’allume sur le panneau central.
(Véhicules à
4WD)
Témoin de transmission
à quatre roues motrices à
faible vitesse ( P. 3 6 6 )(si le véhicule
en est équipé)
Témoin de basse
température extérieure
( P. 133)
(si le véhicule en est équipé)
Témoin de blocage de
différentiel arrière ( P. 380)
Témoin de frein de
stationnement ( P. 2 9 4 )
*1, 3
(si le véhicule en est équipé)
Voyant PCS ( P. 327)
*1, 5
(si le véhicule en est équipé)
Témoin
“PASSENGER AIR
BAG” ( P. 58, 63)
*4
(si le véhicule en est équipé)
Témoin LDA ( P. 339)

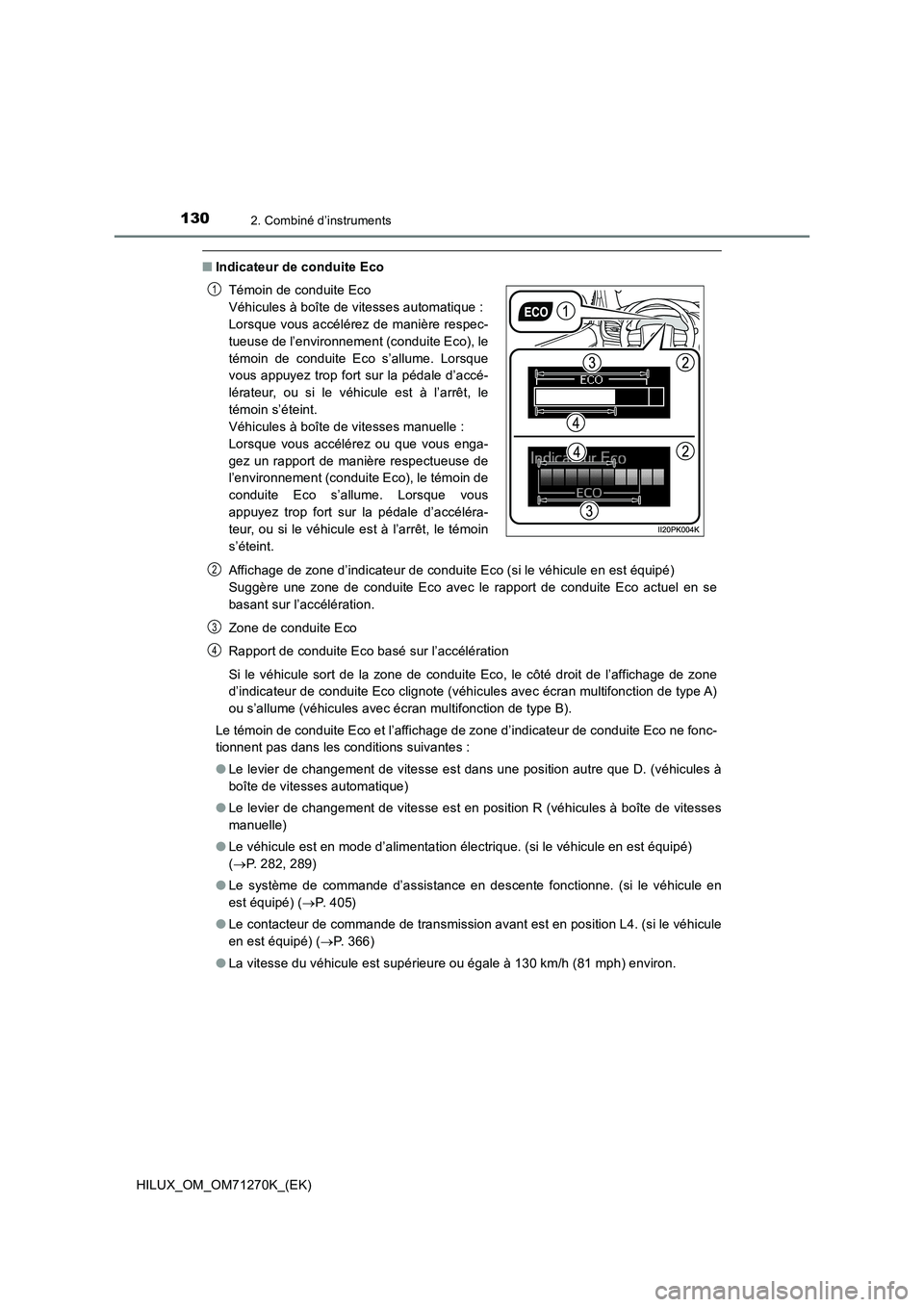

1302. Combiné d’instruments
HILUX_OM_OM71270K_(EK)
■Indicateur de conduite Eco
Affichage de zone d’indicateur de conduite Eco (si le véhicule en est équipé)
Suggère une zone de conduite Eco avec le rapport de conduite Eco actuel en se
basant sur l’accélération.
Zone de conduite Eco
Rapport de conduite Eco basé sur l’accélération
Si le véhicule sort de la zone de conduite Eco, le côté droit de l’affichage de zone
d’indicateur de conduite Eco clignote (véhicules avec écran multifonction de type A)
ou s’allume (véhicules avec écran multifonction de type B).
Le témoin de conduite Eco et l’affichage de zone d’indicateur de conduite Eco ne fonc-
tionnent pas dans les conditions suivantes :
●Le levier de changement de vitesse est dans une position autre que D. (véhicules à
boîte de vitesses automatique)
●Le levier de changement de vitesse est en position R (véhicules à boîte de vitesses
manuelle)
●Le véhicule est en mode d’alimentation électrique. (si le véhicule en est équipé)
(P. 282, 289)
●Le système de commande d’assistance en descente fonctionne. (si le véhicule en
est équipé) (P. 4 0 5 )
●Le contacteur de commande de transmission avant est en position L4. (si le véhicule
en est équipé) (P. 366)
●La vitesse du véhicule est supérieure ou égale à 130 km/h (81 mph) environ. Témoin de conduite Eco
Véhicules à boîte de vitesses automatique :
Lorsque vous accélérez de manière respec-
tueuse de l’environnement (conduite Eco), le
témoin de conduite Eco s’allume. Lorsque
vous appuyez trop fort sur la pédale d’accé-
lérateur, ou si le véhicule est à l’arrêt, le
témoin s’éteint.
Véhicules à boîte de vitesses manuelle :
Lorsque vous accélérez ou que vous enga-
gez un rapport de manière respectueuse de
l’environnement (conduite Eco), le témoin de
conduite Eco s’allume. Lorsque vous
appuyez trop fort sur la pédale d’accéléra-
teur, ou si le véhicule est à l’arrêt, le témoin
s’éteint.
1
2
3
4
