TOYOTA PRIUS 2012 Manuel du propriétaire (in French)

5
En cas de problème
539
5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Sortie du cric
Retirez la plaque de coffre centrale et le compartiment auxi-
liaire central.
Ty p e A Tirez sur la courroie pour ouvrir
la plaque de coffre centrale, puis
soulevez le compartiment auxi-
liaire central et sortez-le du véhi-
cule.
Ty p e B Tournez les boutons jusqu’à la
position UNLOCK pour déver-
rouiller la plaque, puis retirez
la plaque de coffre centrale.
Repliez la plaque de coffre cen-
trale vers l’avant du véhicule,
puis sortez-la du véhicule.
Retirez le compartiment auxi-
liaire central.
1 ÉTAPE

540 5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Retirez la poignée du cric.
Libérez la sangle de serrage.
Après avoir rangé le cric, assu-
rez-vous qu’il restera bien en
place en serrant la sangle.
Sortie du pneu de secoursDesserrez le boulon central qui
retient le pneu de secours.
ITI52P200a
2 ÉTAPE
AT T E N T I O N
■Prise de service
Veillez à ne pas heurter la prise de service lorsque vous rangez ou sor-
tez le porte-outils ou le pneu de secours. ( →P. 36)

5
En cas de problème
541
5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Remplacement d’un pneu crevé
Calez les pneus.
Véhicules dotés d’enjoliveurs de
roue : enlevez l’enjoliveur de
roue à l’aide de la clé.
Pour éviter de l’endommager,
couvrez la pointe de la clé d’un
chiffon.
1 ÉTAPE
CrevaisonEmplacement des cales
Avant Côté gauche Derrière le pneu arrière droit
Côté droit Derrière le pneu arrière gauche
ArrièreCôté gauche Devant le pneu avant droit
Côté droit Devant le pneu avant gauche
2 ÉTAPE

542 5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Desserrez légèrement les
écrous de roue (un tour de clé).
Tournez à la main la partie “A” du
cric jusqu’à ce que l’encoche du
cric atteigne le point de levage.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
ITO52P108
3 ÉTAPE
4 ÉTAPE
ITO52P112
5 ÉTAPE

5
En cas de problème
543
5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Retirez tous les écrous de roue,
puis le pneu.
Déposez le pneu au sol en pre-
nant soin de placer la jante vers
le haut, pour éviter de l’érafler
contre le sol.
Installation du pneu de secours
Retirez toute souillure ou tout
corps étranger de la surface de
contact de la roue.
Si un corps étranger se retrou-
vait sur la surface de contact de
la roue, les écrous pourraient se
desserrer pendant que le véhi-
cule se déplace et le pneu pour-
rait se détacher.
Installez le pneu et serrez légèrement chaque écrou à la main
de façon à peu près égale.
ITO52P114
6 ÉTAPE
1 ÉTAPE
2 ÉTAPE

544 5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Remplacement d’une jante en aluminium par un pneu de
secours compactSerrez les écrous jusqu’à ce que
la partie conique entre en con-
tact lâche avec la base de la
jante.
Remplacement d’une jante en aluminium par une autre jante en
aluminium Serrez les rondelles des écrous
jusqu’à ce qu’elles soient en
contact avec la jante.
Partie conique
Base de la
jante
Jante
Rondelle

5
En cas de problème
545
5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Abaissez le véhicule.
Serrez fermement chaque écrou
deux à trois fois dans l’ordre indi-
qué sur l’illustration.
Couple de serrage :
76 ft•lbf (103 N•m, 10,5 kgf•m)
Véhicules dotés d’enjoliveurs de
roue : réinstallez l’enjoliveur de
roue.
*
Tel qu’illustré, alignez la
découpe de l’enjoliveur avec le
corps de la valve.
* : Les enjoliveurs de roue ne
peuvent pas être installés
sur le pneu de secours com-
pact.
Rangez correctement le pneu endommagé, le cric et tous les
outils.
ITO52P119
3 ÉTAPE
ITO52P120
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

546 5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
Rangement du pneu crevéSur les véhicules dotés de roues
de 17 pouces : Avant de ranger
le pneu crevé, enlevez l’enjoli-
veur de roue du centre en pous-
sant du côté opposé.
Placez le pneu crevé sur la pla-
que de coffre, puis passez la
courroie dans le crochet de
rétention inférieur droit, puis
dans l’orifice situé au centre du
pneu.
Passez la courroie dans le cro-
chet de rétention inférieur gau-
che.
ITO52P123
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

5
En cas de problème
547
5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)

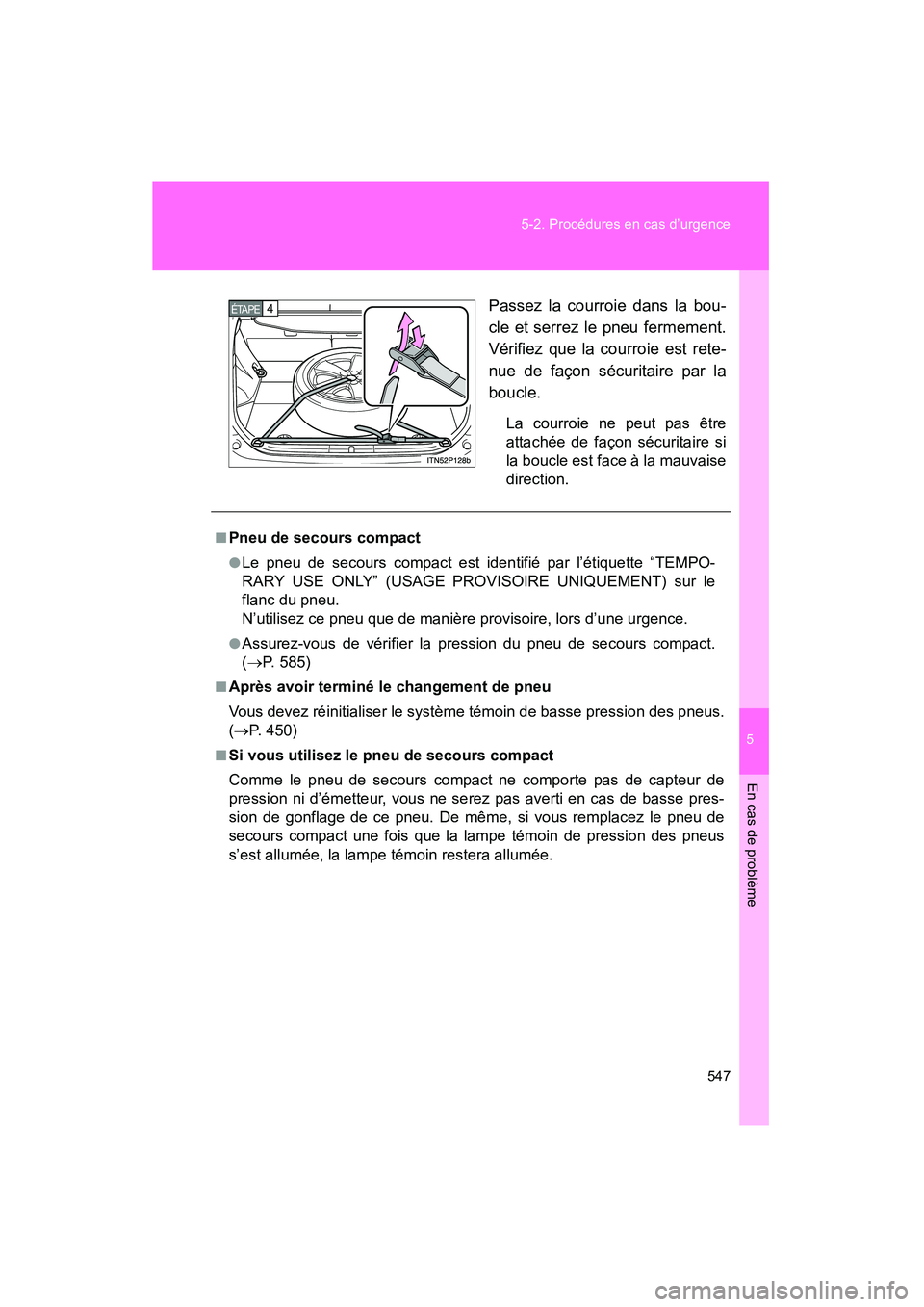

Passez la courroie dans la bou-
cle et serrez le pneu fermement.
Vérifiez que la courroie est rete-
nue de façon sécuritaire par la
boucle.
La courroie ne peut pas être
attachée de façon sécuritaire si
la boucle est face à la mauvaise
direction.
4 ÉTAPE
■Pneu de secours compact
●Le pneu de secours compact est identifié par l’étiquette “TEMPO-
RARY USE ONLY” (USAGE PROV
ISOIRE UNIQUEMENT) sur le
flanc du pneu.
N’utilisez ce pneu que de manière provisoire, lors d’une urgence.
●Assurez-vous de vérifier la pression du pneu de secours compact.
(→ P. 585)
■Après avoir terminé le changement de pneu
Vous devez réinitialiser le système témoin de basse pression des pneus.
( → P. 450)
■Si vous utilisez le pneu de secours compact
Comme le pneu de secours compact ne comporte pas de capteur de
pression ni d’émetteur, vous ne serez pas averti en cas de basse pres-
sion de gonflage de ce pneu. De même, si vous remplacez le pneu de
secours compact une fois que la lampe témoin de pression des pneus
s’est allumée, la lampe témoin restera allumée.

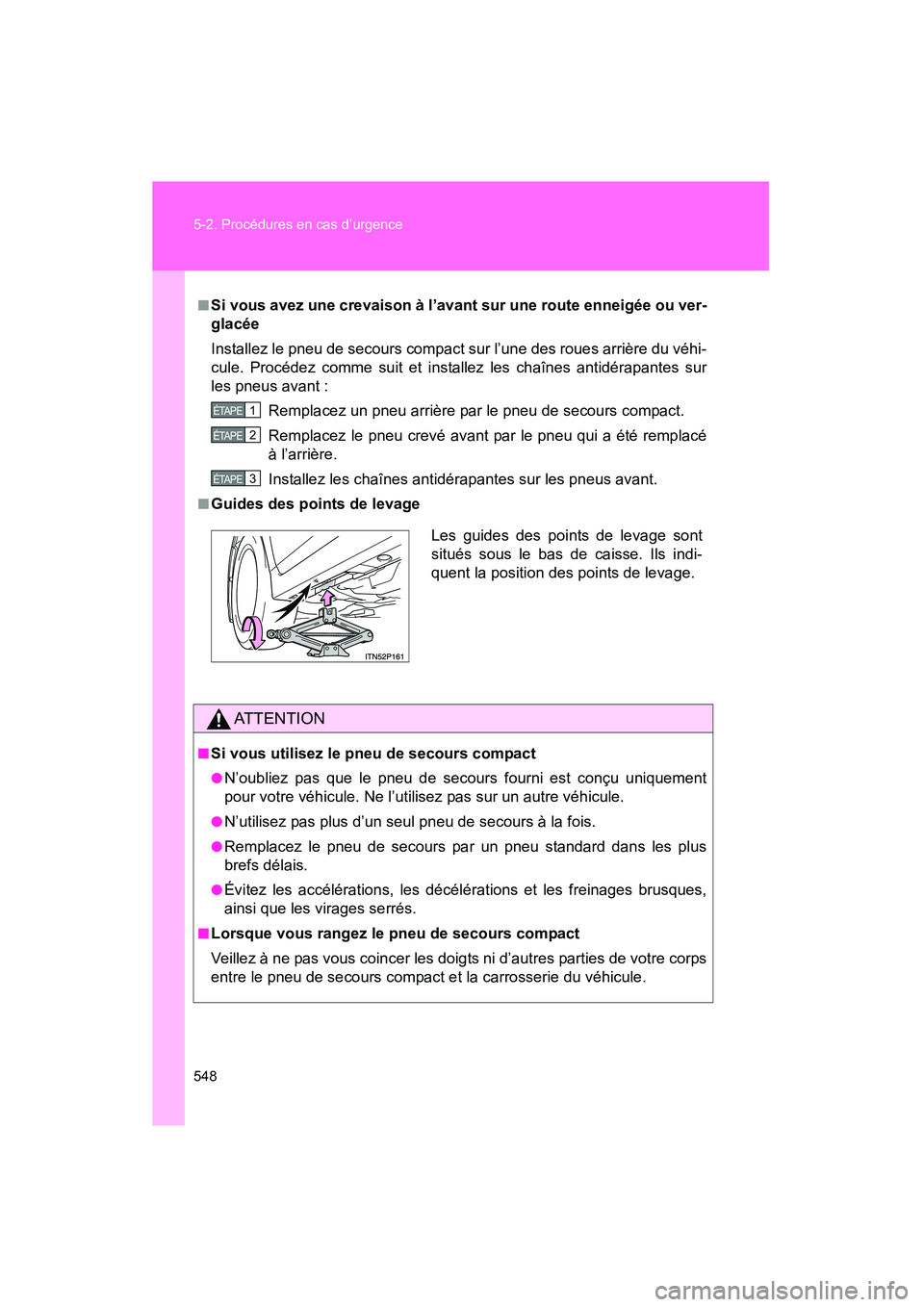

548 5-2. Procédures en cas d’urgence
PRIUS_D (OM47778D)
■Si vous avez une crevaison à l’avant sur une route enneigée ou ver-
glacée
Installez le pneu de secours compact sur l’une des roues arrière du véhi-
cule. Procédez comme suit et installez les chaînes antidérapantes sur
les pneus avant :Remplacez un pneu arrière par le pneu de secours compact.
Remplacez le pneu crevé avant par le pneu qui a été remplacé
à l’arrière.
Installez les chaînes antidérapantes sur les pneus avant.
■Guides des points de levage
AT T E N T I O N
■Si vous utilisez le pneu de secours compact
●N’oubliez pas que le pneu de secours fourni est conçu uniquement
pour votre véhicule. Ne l’utilis ez pas sur un autre véhicule.
●N’utilisez pas plus d’un seul pneu de secours à la fois.
●Remplacez le pneu de secours par un pneu standard dans les plus
brefs délais.
●Évitez les accélérations, les décélér ations et les freinages brusques,
ainsi que les virages serrés.
■Lorsque vous rangez le pneu de secours compact
Veillez à ne pas vous coin cer les doigts ni d’autres parties de votre corps
entre le pneu de secours compact et la carrosserie du véhicule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
Les guides des points de levage sont
situés sous le bas de caisse. Ils indi-
quent la position des points de levage.
