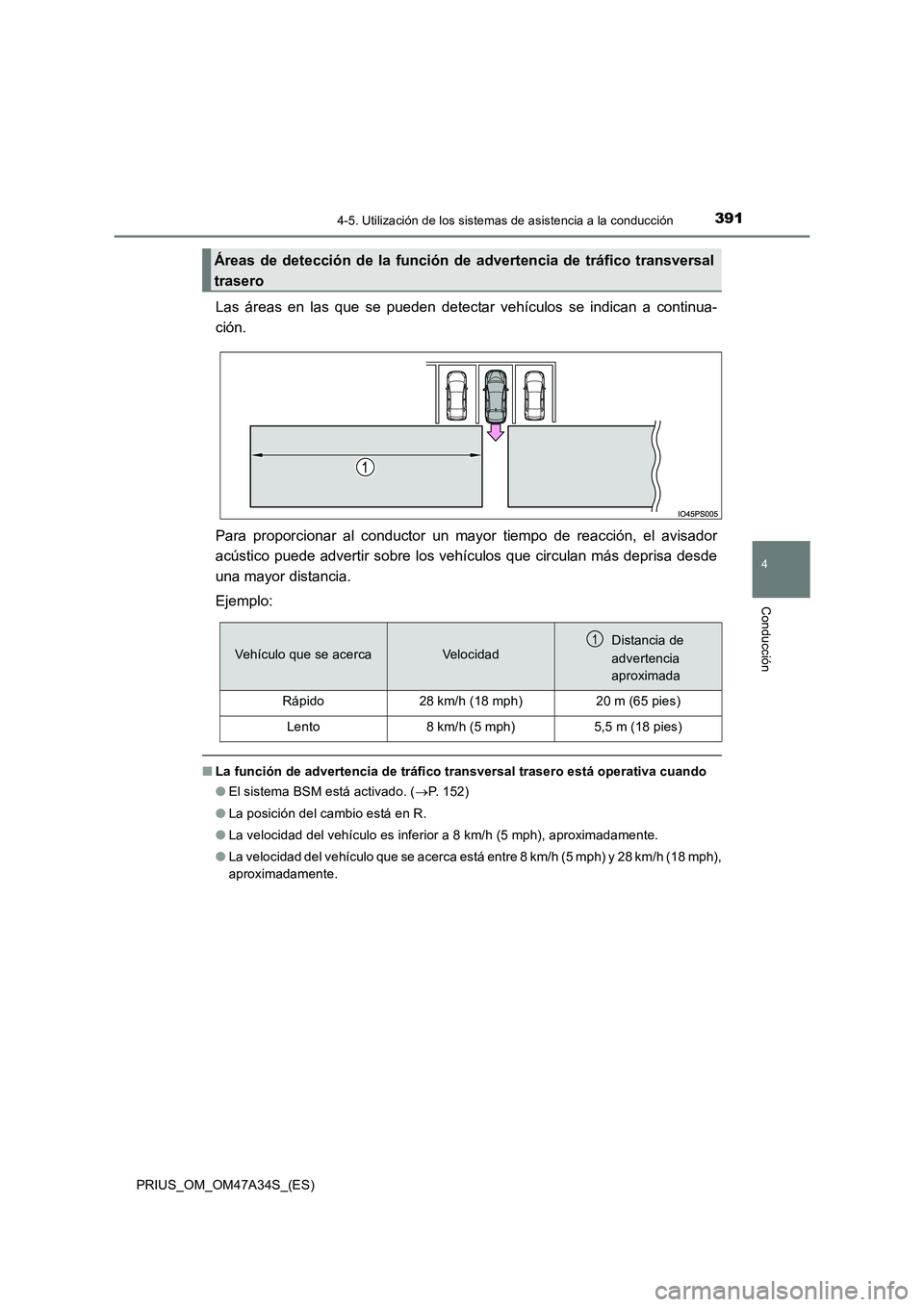

Page 391 of 716

3914-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)
Las áreas en las que se pueden detectar vehículos se indican a continua-
ción.
Para proporcionar al conductor un mayor tiempo de reacción, el avisador
acústico puede advertir sobre los vehículos que circulan más deprisa desde
una mayor distancia.
Ejemplo:
■La función de advertencia de tráfico transversal trasero está operativa cuando
●El sistema BSM está activado. ( →P. 152)
● La posición del cambio está en R.
● La velocidad del vehículo es inferior a 8 km/h (5 mph), aproximadamente.
● La velocidad del vehículo que se acerca está entre 8 km/h (5 mph) y 28 km/h (18 mph),
aproximadamente.
Áreas de detección de la función de advertencia de tráfico transversal
trasero
Vehículo que se acercaVelocidadDistancia de
advertencia
aproximada
Rápido28 km/h (18 mph)20 m (65 pies)
Lento8 km/h (5 mph)5,5 m (18 pies)
1

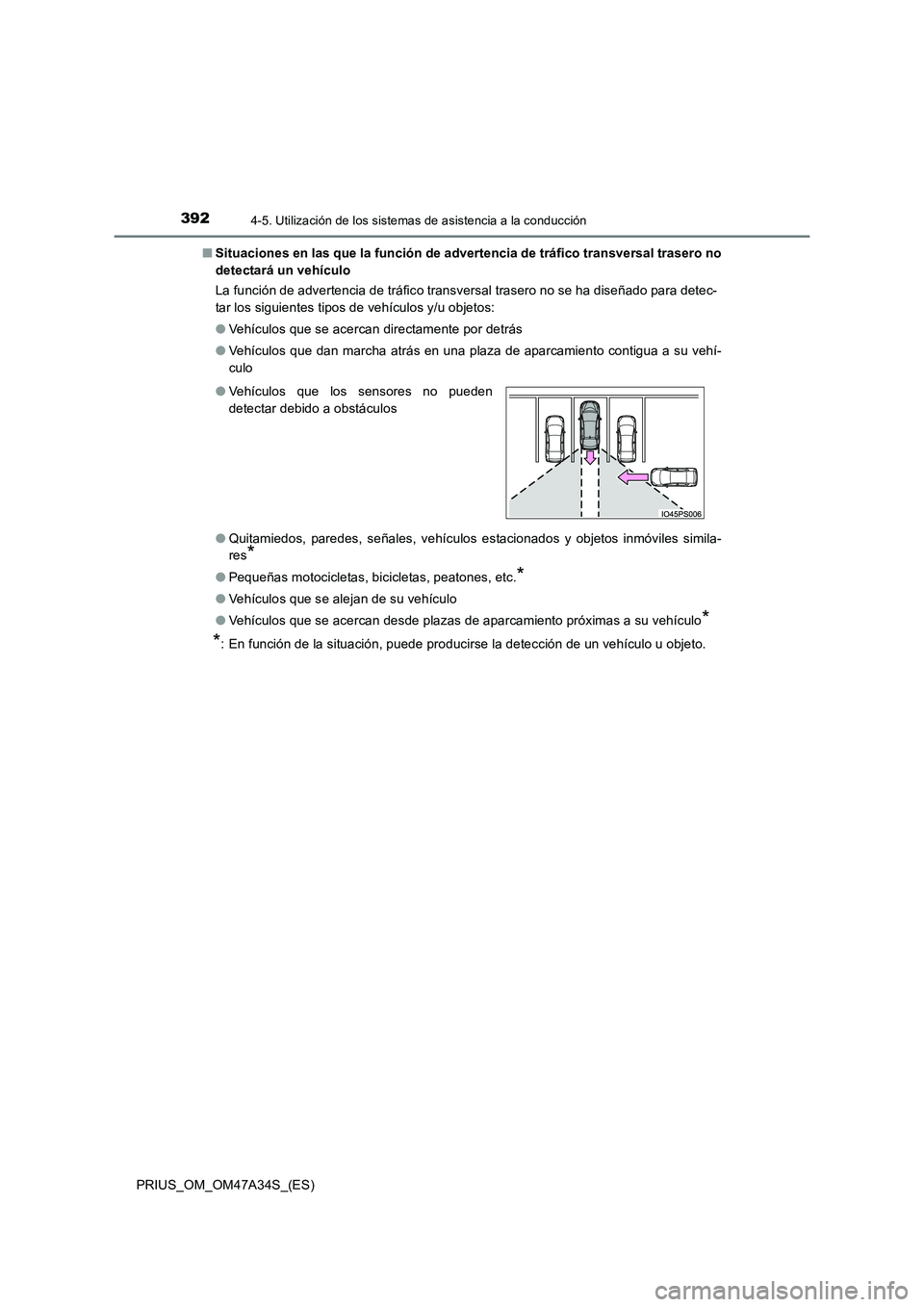

Page 392 of 716

3924-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)■
Situaciones en las que la función de advertencia de tráfico transversal trasero no
detectará un vehículo
La función de advertencia de tráfico transversal trasero no se ha diseñado para detec-
tar los siguientes tipos de vehículos y/u objetos:
●Vehículos que se acercan directamente por detrás
● Vehículos que dan marcha atrás en una plaza de aparcamiento contigua a su vehí-
culo
● Quitamiedos, paredes, señales, vehículos estacionados y objetos inmóviles simila-
res
*
●Pequeñas motocicletas, bicicletas, peatones, etc.*
●Vehículos que se alejan de su vehículo
● Vehículos que se acercan desde plazas de aparcamiento próximas a su vehículo
*
*
: En función de la situación, puede producirse la detección de un vehículo u objeto.
●
Vehículos que los sensores no pueden
detectar debido a obstáculos
Page 393 of 716

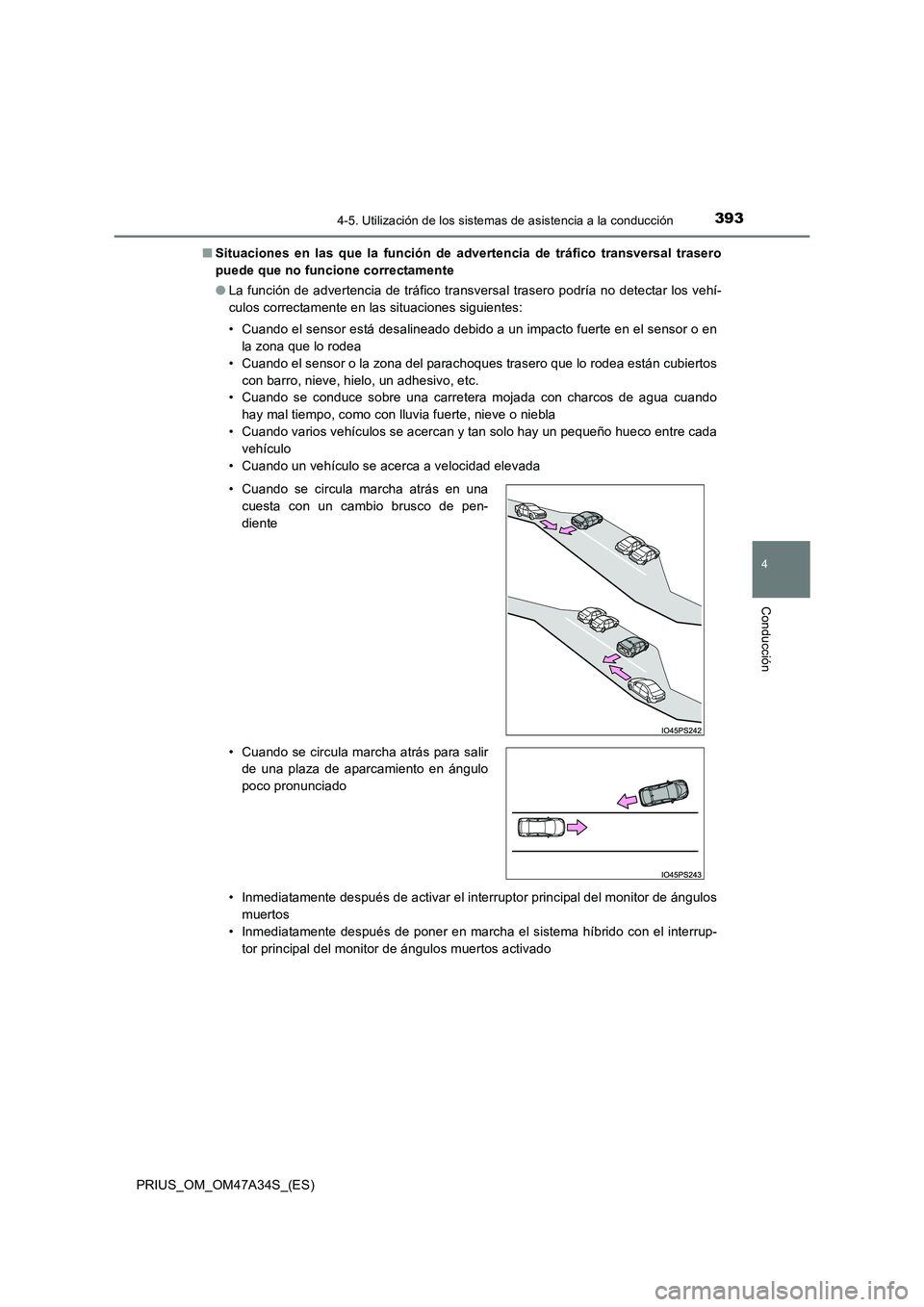

3934-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)■
Situaciones en las que la función de advertencia de tráfico transversal trasero
puede que no funcione correctamente
●La función de advertencia de tráfico transversal trasero podría no detectar los vehí-
culos correctamente en las situaciones siguientes:
• Cuando el sensor está desalineado debido a un impacto fuerte en el sensor o en
la zona que lo rodea
• Cuando el sensor o la zona del parachoques trasero que lo rodea están cubiertos con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce sobre una carretera mojada con charcos de agua cuando
hay mal tiempo, como con lluvia fuerte, nieve o niebla
• Cuando varios vehículos se acercan y tan solo hay un pequeño hueco entre cada vehículo
• Cuando un vehículo se acerca a velocidad elevada
• Inmediatamente después de activar el interruptor principal del monitor de ángulos muertos
• Inmediatamente después de poner en marcha el sistema híbrido con el interrup-
tor principal del monitor de ángulos muertos activado
• Cuando se circula marcha atrás en una
cuesta con un cambio brusco de pen-
diente
• Cuando se circula marcha atrás para salir de una plaza de aparcamiento en ángulo
poco pronunciado
Page 394 of 716

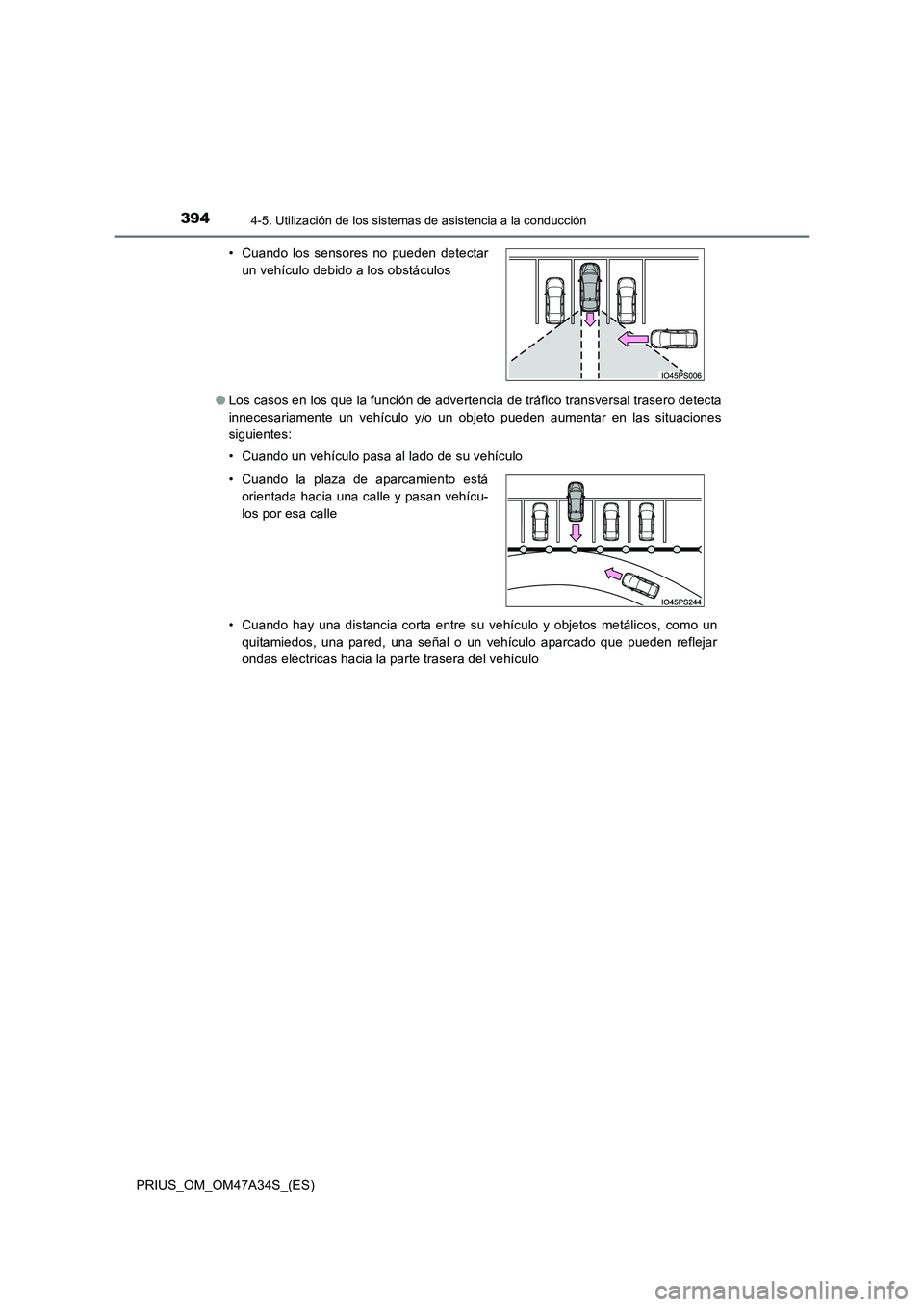

3944-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)●
Los casos en los que la función de advertencia de tráfico transversal trasero detecta
innecesariamente un vehículo y/o un objeto pueden aumentar en las situaciones
siguientes:
• Cuando un vehículo pasa al lado de su vehículo
• Cuando hay una distancia corta entre su vehículo y objetos metálicos, como un
quitamiedos, una pared, una señal o un vehículo aparcado que pueden reflejar
ondas eléctricas hacia la parte trasera del vehículo
• Cuando los sensores no pueden detectar
un vehículo debido a los obstáculos
• Cuando la plaza de aparcamiento está orientada hacia una calle y pasan vehícu-
los por esa calle

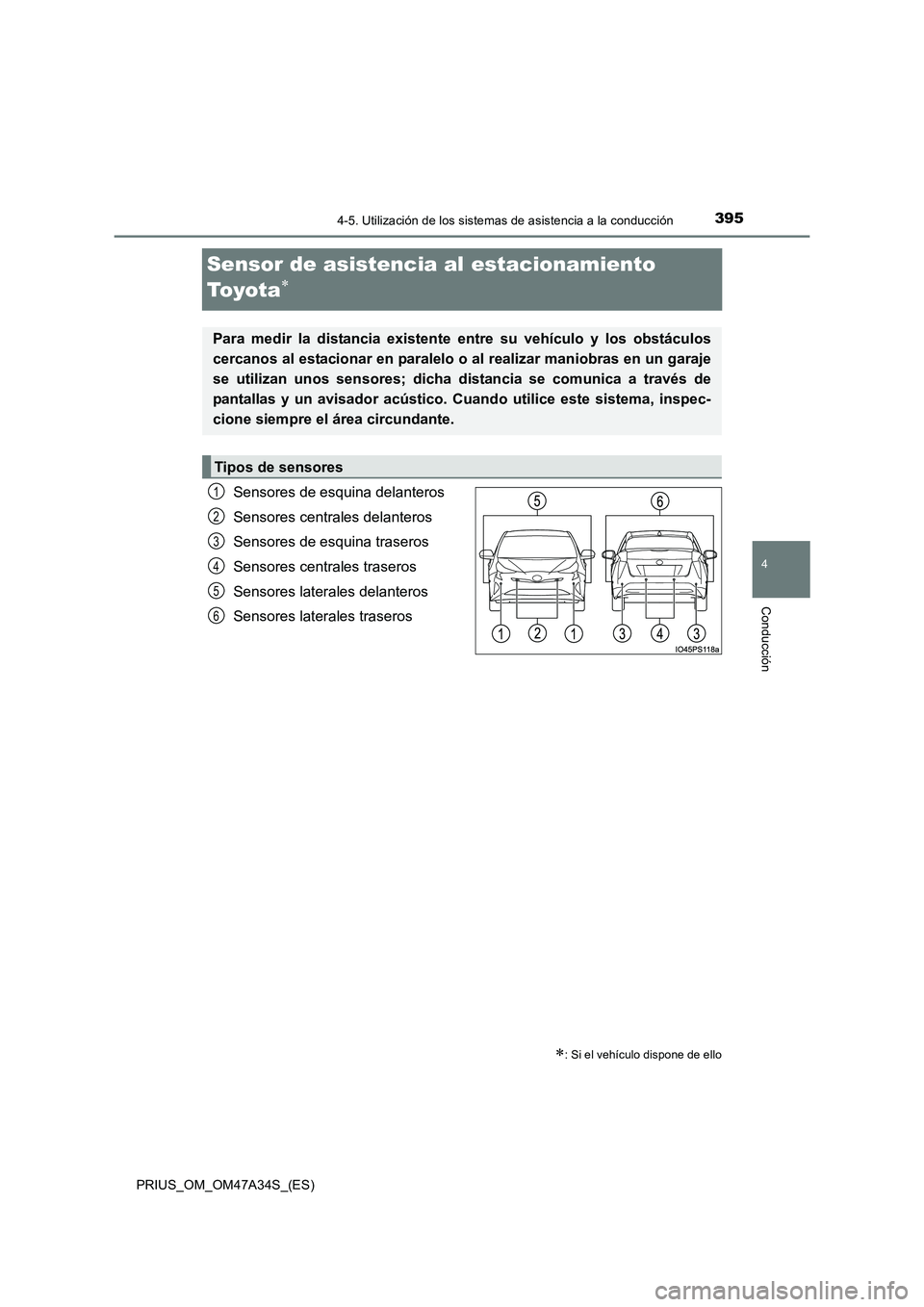

Page 395 of 716

395
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
PRIUS_OM_OM47A34S_(ES)
Sensor de asistencia al estacionamiento
To y o t a
∗
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
Sensores laterales delanteros
Sensores laterales traseros
∗: Si el vehículo dispone de ello
Para medir la distancia existente entre su vehículo y los obstáculos
cercanos al estacionar en paralelo o al realizar maniobras en un garaje
se utilizan unos sensores; dicha distancia se comunica a través de
pantallas y un avisador acústico. Cuando utilice este sistema, inspec-
cione siempre el área circundante.
Tipos de sensores
1
2
3
4
5
6
Page 396 of 716

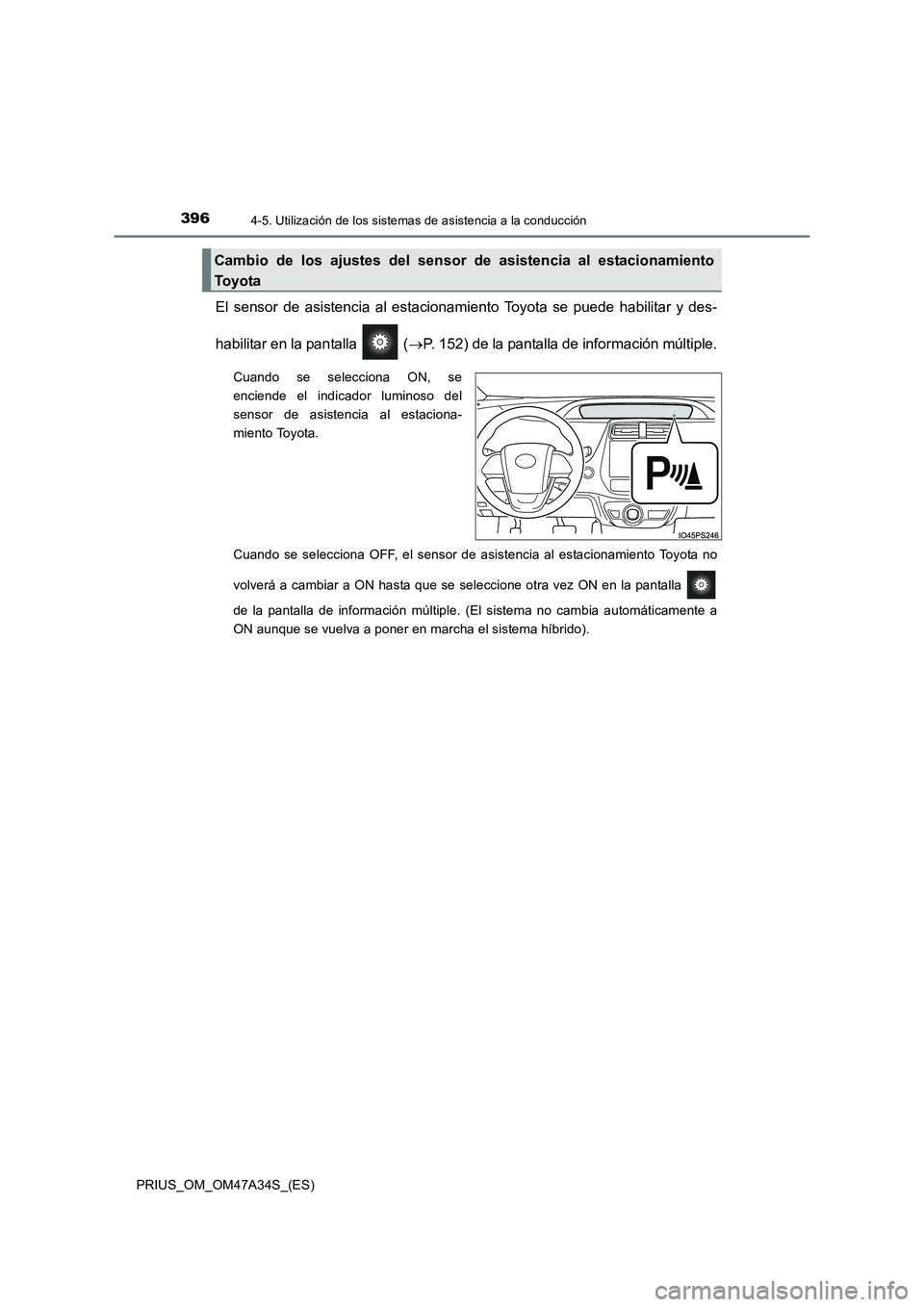

3964-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)
El sensor de asistencia al estacionamiento Toyota se puede habilitar y des-
habilitar en la pantalla (→P. 152) de la pantalla de información múltiple.
Cuando se selecciona ON, se
enciende el indicador luminoso del
sensor de asistencia al estaciona-
miento Toyota.
Cuando se selecciona OFF, el sensor de asistencia al estacionamiento Toyota no
volverá a cambiar a ON hasta que se seleccione otra vez ON en la pantalla
de la pantalla de información múltiple. (El sistema no cambia automáticamente a
ON aunque se vuelva a poner en marcha el sistema híbrido).
Cambio de los ajustes del sensor de asistencia al estacionamiento
To y o ta
Page 397 of 716

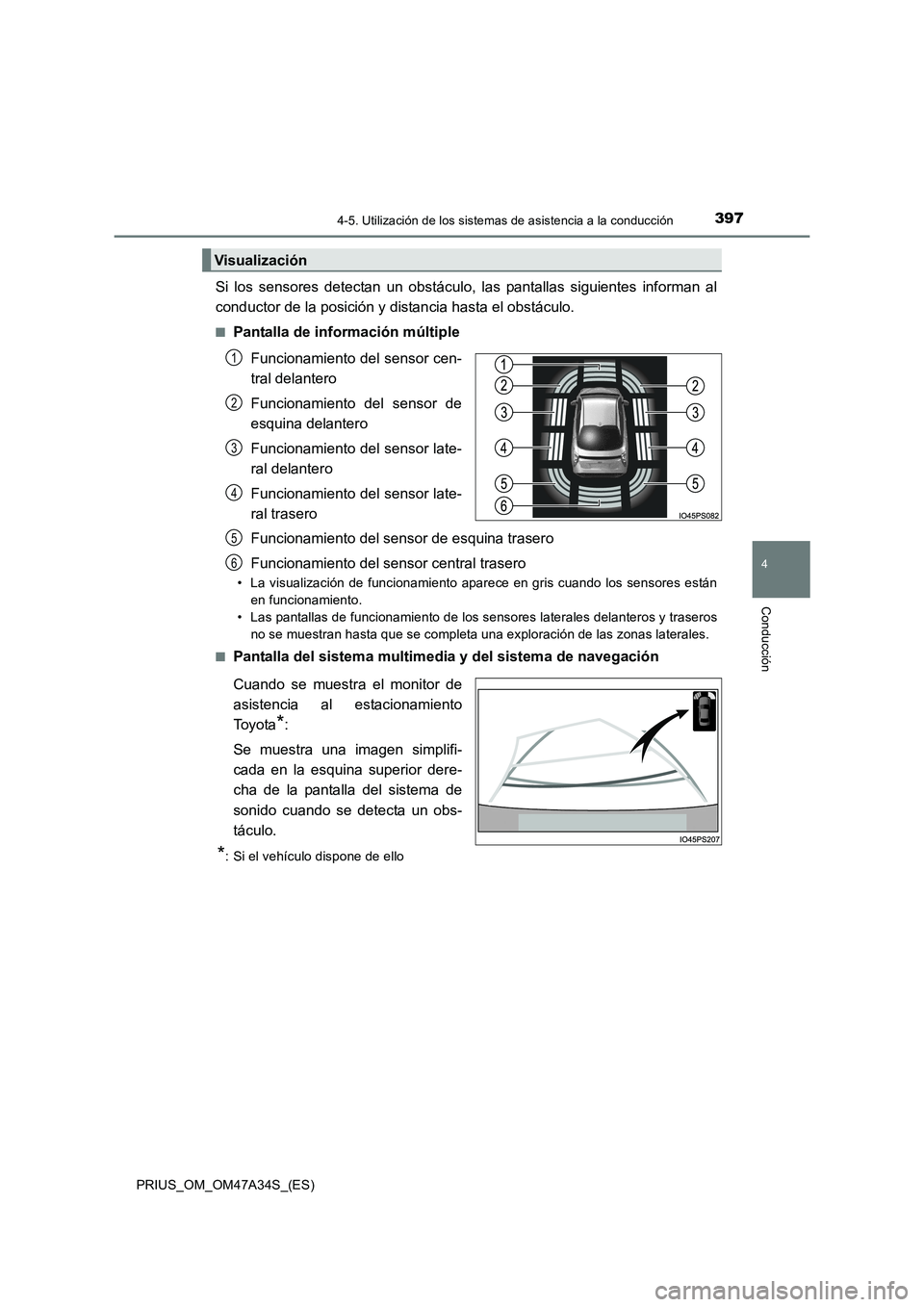

3974-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)
Si los sensores detectan un obstáculo, las pantallas siguientes informan al
conductor de la posición y distancia hasta el obstáculo.
■Pantalla de información múltiple
Funcionamiento del sensor cen-
tral delantero
Funcionamiento del sensor de
esquina delantero
Funcionamiento del sensor late-
ral delantero
Funcionamiento del sensor late-
ral trasero
Funcionamiento del sensor de esquina trasero
Funcionamiento del sensor central trasero
• La visualización de funcionamiento aparece en gris cuando los sensores estánen funcionamiento.
• Las pantallas de funcionamiento de los sensores laterales delanteros y traseros no se muestran hasta que se completa una exploración de las zonas laterales.
■
Pantalla del sistema multimed ia y del sistema de navegación
Cuando se muestra el monitor de
asistencia al estacionamiento
To y o t a
*:
Se muestra una imagen simplifi-
cada en la esquina superior dere-
cha de la pantalla del sistema de
sonido cuando se detecta un obs-
táculo.
*: Si el vehículo dispone de ello
Visualización
1
2
3
4
5
6
Page 398 of 716

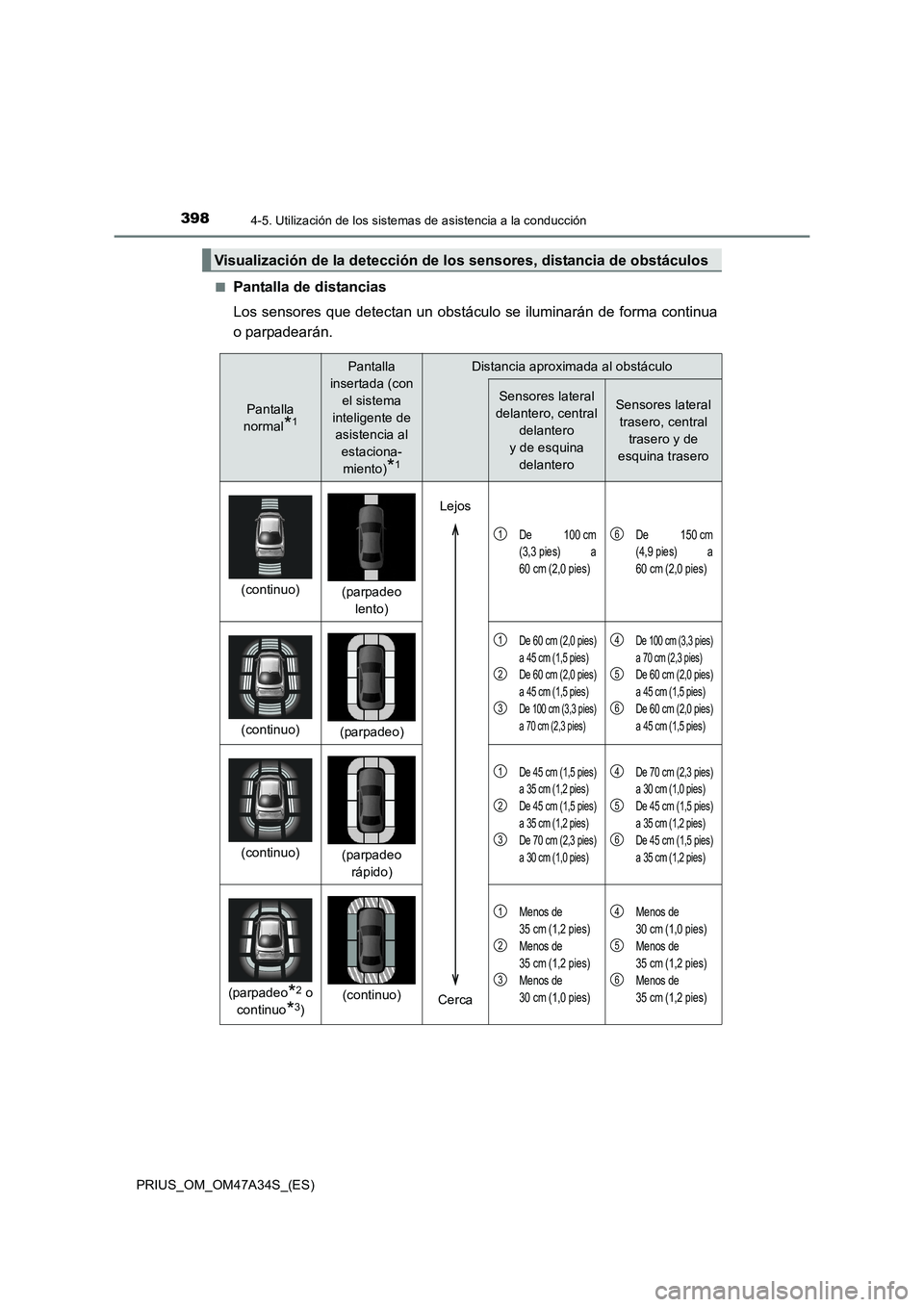

3984-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)■
Pantalla de distancias
Los sensores que detectan un obstáculo se iluminarán de forma continua
o parpadearán.
Visualización de la detección de los sensores, distancia de obstáculos
Pantalla
normal
*1
Pantalla
insertada (con
el sistema
inteligente de asistencia al
estaciona-miento)
*1
Distancia aproximada al obstáculo
Sensores lateral
delantero, central delantero
y de esquina
delanteroSensores lateral trasero, central trasero y de
esquina trasero
(continuo) (parpadeo lento)
De 100 cm
(3,3 pies) a
60 cm (2,0 pies)De 150 cm
(4,9 pies) a
60 cm (2,0 pies)
(continuo)(parpadeo)
De 60 cm (2,0 pies)
a 45 cm (1,5 pies)
De 60 cm (2,0 pies)
a 45 cm (1,5 pies)
De 100 cm (3,3 pies)
a 70 cm (2,3 pies)
De 100 cm (3,3 pies)
a 70 cm (2,3 pies)
De 60 cm (2,0 pies)
a 45 cm (1,5 pies)
De 60 cm (2,0 pies)
a 45 cm (1,5 pies)
(continuo) (parpadeo
rápido)
De 45 cm (1,5 pies)
a 35 cm (1,2 pies)
De 45 cm (1,5 pies)
a 35 cm (1,2 pies)
De 70 cm (2,3 pies)
a 30 cm (1,0 pies)De 70 cm (2,3 pies)
a 30 cm (1,0 pies)
De 45 cm (1,5 pies)
a 35 cm (1,2 pies)
De 45 cm (1,5 pies)
a 35 cm (1,2 pies)
(parpadeo*2 o
continuo
*3)(continuo)
Menos de
35 cm (1,2 pies)
Menos de
35 cm (1,2 pies)
Menos de
30 cm (1,0 pies)Menos de
30 cm (1,0 pies)
Menos de
35 cm (1,2 pies)
Menos de
35 cm (1,2 pies)
Lejos
Cerca
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
Page 399 of 716

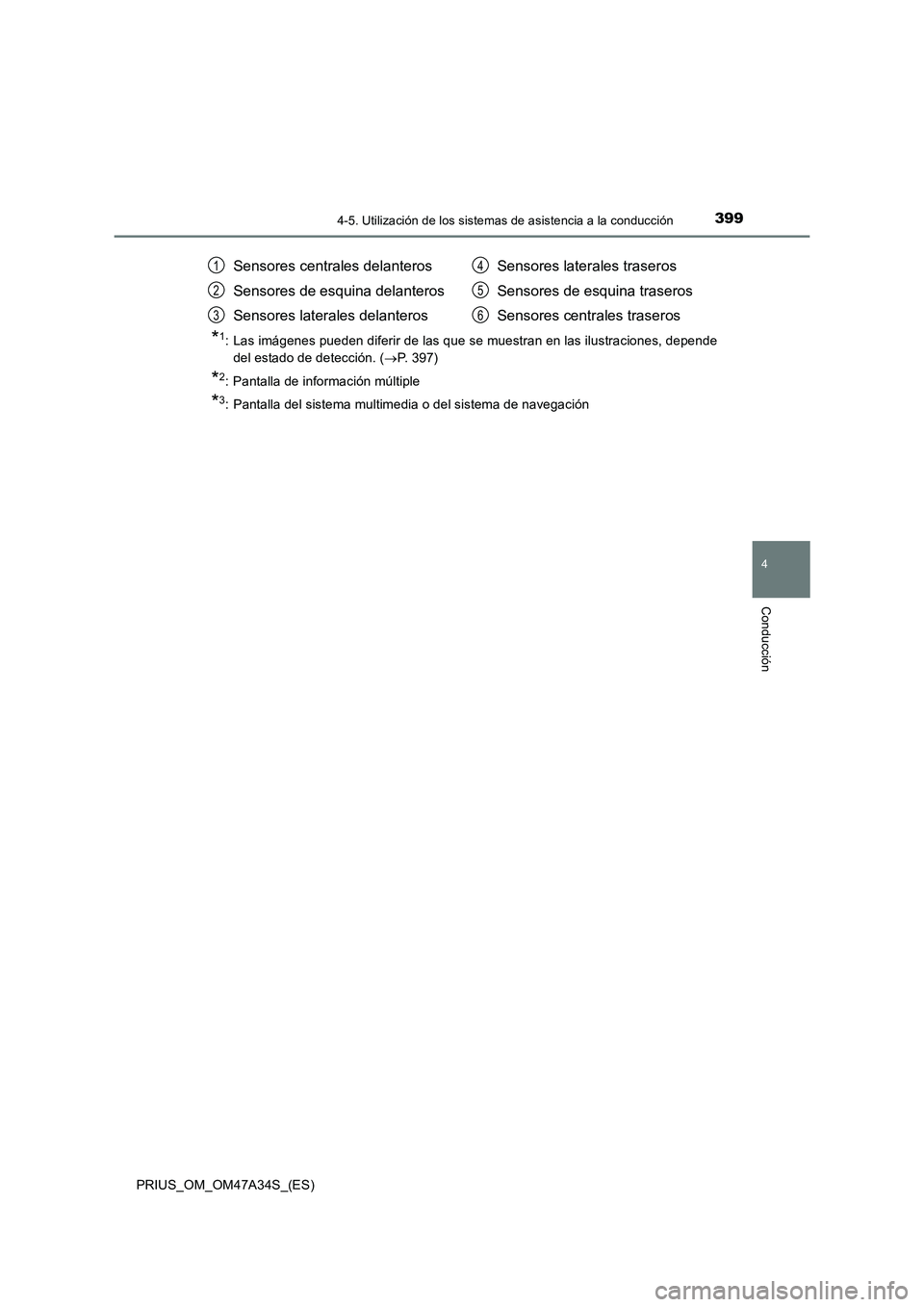

3994-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)
*1: Las imágenes pueden diferir de las que se muestran en las ilustraciones, depende
del estado de detección. ( →P. 397)
*2: Pantalla de información múltiple
*3: Pantalla del sistema multimedia o del sistema de navegación
Sensores centrales delanteros
Sensores de esquina delanteros
Sensores laterales delanteros Sensores laterales traseros
Sensores de esquina traseros
Sensores centrales traseros1
2
3
4
5
6
Page 400 of 716

4004-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)
Cuando se detecta un obstáculo, suena el avisador acústico.
●A medida que el vehículo se vaya acercando al obstáculo, el avisador
acústico sonará más rápido. Cuando el obstáculo esté extremadamente
cerca, el avisador acústico pasará de sonar intermitentemente (pitidos cor-
tos) a sonar de forma continua (un pitido largo).
• La distancia hasta el obstáculo detectado por el sensor de esquina delantero es de aproximadamente 35 cm (1,2 pies) o menos
• La distancia hasta el obstáculo detectado por el sensor lateral delantero o el sensor lateral trasero es de aproximadamente 30 cm (1,0 pies) o
menos
• La distancia hasta el obstáculo detectado por el sensor delantero es de aproximadamente 35 cm (1,2 pies) o menos
• La distancia hasta el obstáculo detectado por el sensor de esquina tra- sero es de aproximadamente 35 cm (1,2 pies) o menos
• La distancia hasta el obstáculo detectado por el sensor trasero es de
aproximadamente 35 cm (1,2 pies) o menos
● Cuando varios sensores detectan un obstáculo a la vez, el sonido del avi-
sador acústico refleja la distancia más corta hasta el obstáculo detectado.
● Cuando los obstáculos se detectan de forma simultánea en la parte delan-
tera y trasera del vehículo, unos avisadores acústicos independientes emi-
ten patrones en función de la distancia hasta cada obstáculo.
El volumen y el momento en que suena el avisador acústico se pueden modi-
ficar. ( →P. 685)
Avisador acústico
