1612. Instrumenti
2
Instrumenti

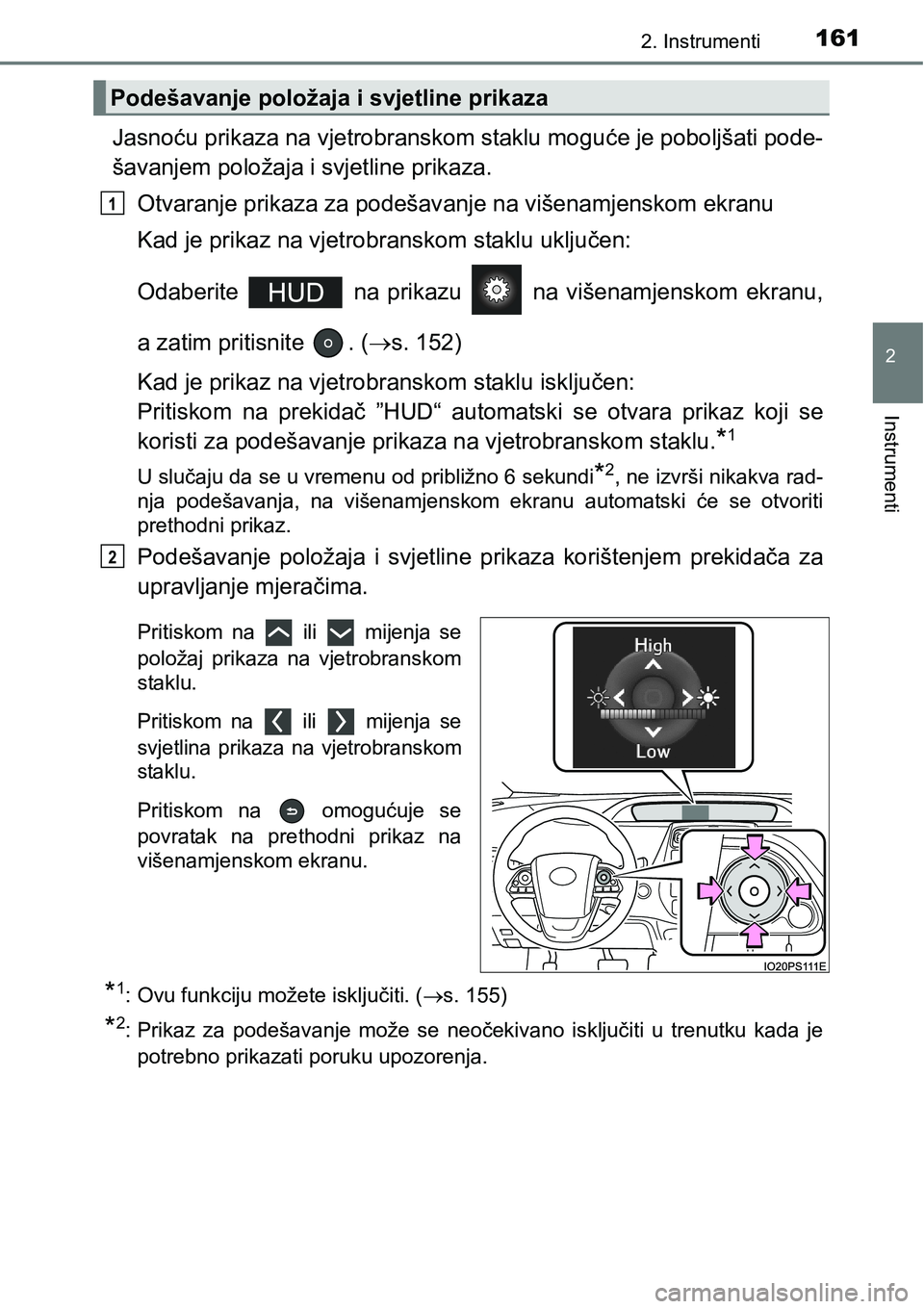

Jasnoću prikaza na vjetrobranskom staklu moguće je poboljšati pode-
šavanjem položaja i svjetline prikaza.
Otvaranje prikaza za podešavanje na višenamjenskom ekranu
Kad je prikaz na vjetrobranskom staklu uključen:
Odaberite na prikazu na višenamjenskom ekranu,
a zatim pritisnite . (s. 152)
Kad je prikaz na vjetrobranskom staklu isključen:
Pritiskom na prekidač ”HUD“ automatski se otvara prikaz koji se
koristi za podešavanje prikaza na vjetrobranskom staklu.
*1
U slučaju da se u vremenu od približno 6 sekundi*2, ne izvrši nikakva rad-
nja podešavanja, na višenamjenskom ekranu automatski će se otvoriti
prethodni prikaz.
Podešavanje položaja i svjetline prikaza korištenjem prekidača za
upravljanje mjeračima.
Pritiskom na ili mijenja se
položaj prikaza na vjetrobranskom
staklu.
Pritiskom na ili mijenja se
svjetlina prikaza na vjetrobranskom
staklu.
Pritiskom na omogućuje se
povratak na prethodni prikaz na
višenamjenskom ekranu.
*1: Ovu funkciju možete isključiti. (s. 155)
*2: Prikaz za podešavanje može se neočekivano isključiti u trenutku kada je
potrebno prikazati poruku upozorenja.
Podešavanje položaja i svjetline prikaza
1
2

1622. Instrumenti

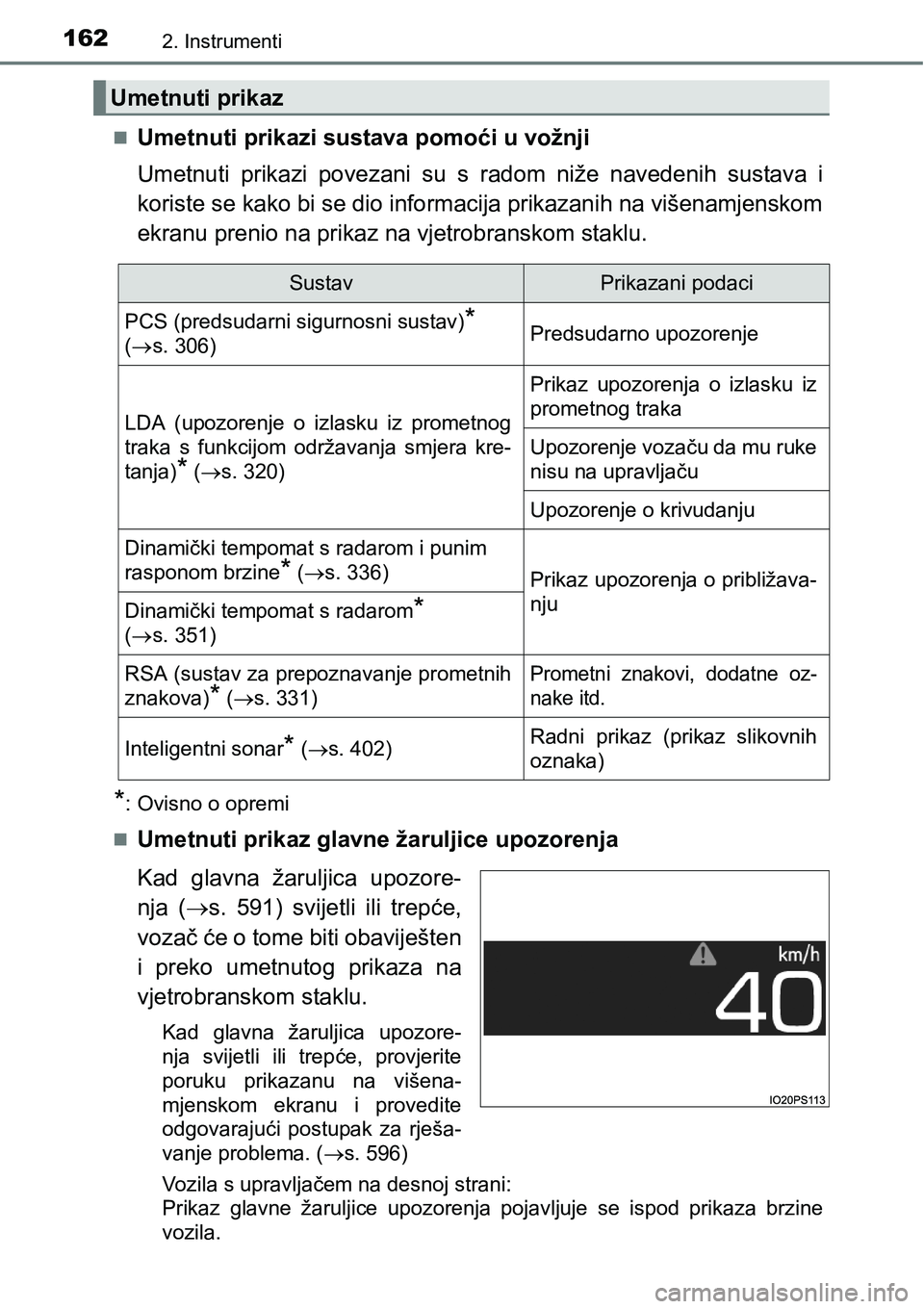

Umetnuti prikazi sustava pomoći u vožnji
Umetnuti prikazi povezani su s radom niže navedenih sustava i
koriste se kako bi se dio informacija prikazanih na višenamjenskom
ekranu prenio na prikaz na vjetrobranskom staklu.
*: Ovisno o opremi

Umetnuti prikaz glavne žaruljice upozorenja
Kad glavna žaruljica upozore-
nja (s. 591) svijetli ili trepće,
vozač će o tome biti obaviješten
i preko umetnutog prikaza na
vjetrobranskom staklu.
Kad glavna žaruljica upozore-
nja svijetli ili trepće, provjerite
poruku prikazanu na višena-
mjenskom ekranu i provedite
odgovarajući postupak za rješa-
vanje problema. (s. 596)
Vozila s upravljačem na desnoj strani:
Prikaz glavne žaruljice upozorenja pojavljuje se ispod prikaza brzine
vozila.
Umetnuti prikaz
SustavPrikazani podaci
PCS (predsudarni sigurnosni sustav)*
(s. 306)Predsudarno upozorenje
LDA (upozorenje o izlasku iz prometnog
traka s funkcijom održavanja smjera kre-
tanja)
* (s. 320)
Prikaz upozorenja o izlasku iz
prometnog traka
Upozorenje vozaču da mu ruke
nisu na upravljaču
Upozorenje o krivudanju
Dinamički tempomat s radarom i punim
rasponom brzine
* (s. 336)Prikaz upozorenja o približava-
nju
Dinamički tempomat s radarom*
(s. 351)
RSA (sustav za prepoznavanje prometnih
znakova)
* (s. 331)
Prometni znakovi, dodatne oz-
nake itd.
Inteligentni sonar* (s. 402)Radni prikaz (prikaz slikovnih
oznaka)

1632. Instrumenti
2
Instrumenti

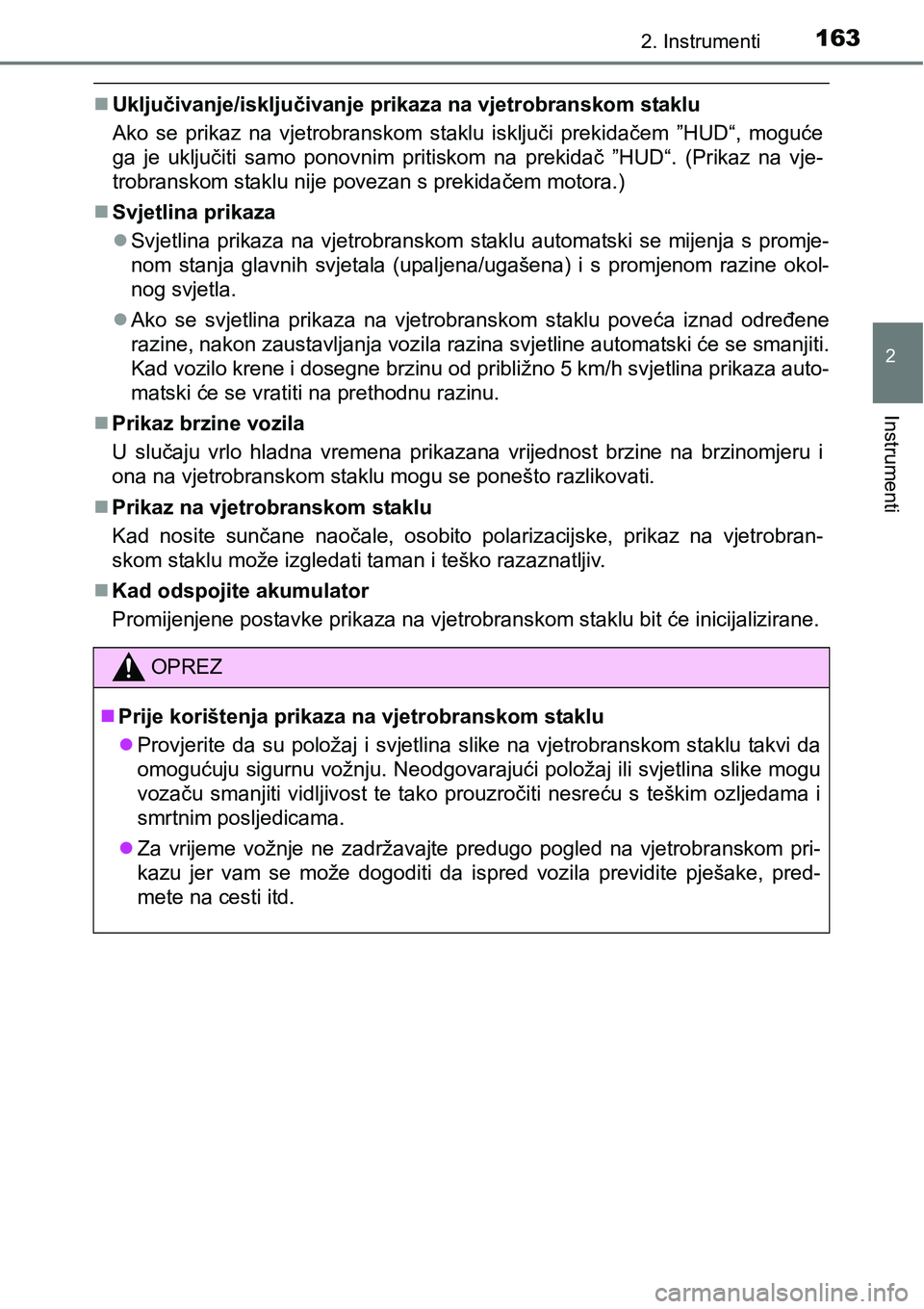

Uključivanje/isključivanje prikaza na vjetrobranskom staklu
Ako se prikaz na vjetrobranskom staklu isključi prekidačem ”HUD“, moguće
ga je uključiti samo ponovnim pritiskom na prekidač ”HUD“. (Prikaz na vje-
trobranskom staklu nije povezan s prekidačem motora.)
Svjetlina prikaza
Svjetlina prikaza na vjetrobranskom staklu automatski se mijenja s promje-
nom stanja glavnih svjetala (upaljena/ugašena) i s promjenom razine okol-
nog svjetla.
Ako se svjetlina prikaza na vjetrobranskom staklu poveća iznad određene
razine, nakon zaustavljanja vozila razina svjetline automatski će se smanjiti.
Kad vozilo krene i dosegne brzinu od približno 5 km/h svjetlina prikaza auto-
matski će se vratiti na prethodnu razinu.
Prikaz brzine vozila
U slučaju vrlo hladna vremena prikazana vrijednost brzine na brzinomjeru i
ona na vjetrobranskom staklu mogu se ponešto razlikovati.
Prikaz na vjetrobranskom staklu
Kad nosite sunčane naočale, osobito polarizacijske, prikaz na vjetrobran-
skom staklu može izgledati taman i teško razaznatljiv.
Kad odspojite akumulator
Promijenjene postavke prikaza na vjetrobranskom staklu bit će inicijalizirane.
OPREZ
Prije korištenja prikaza na vjetrobranskom staklu
Provjerite da su položaj i svjetlina slike na vjetrobranskom staklu takvi da
omogućuju sigurnu vožnju. Neodgovarajući položaj ili svjetlina slike mogu
vozaču smanjiti vidljivost te tako prouzročiti nesreću s teškim ozljedama i
smrtnim posljedicama.
Za vrijeme vožnje ne zadržavajte predugo pogled na vjetrobranskom pri-
kazu jer vam se može dogoditi da ispred vozila previdite pješake, pred-
mete na cesti itd.

1642. Instrumenti

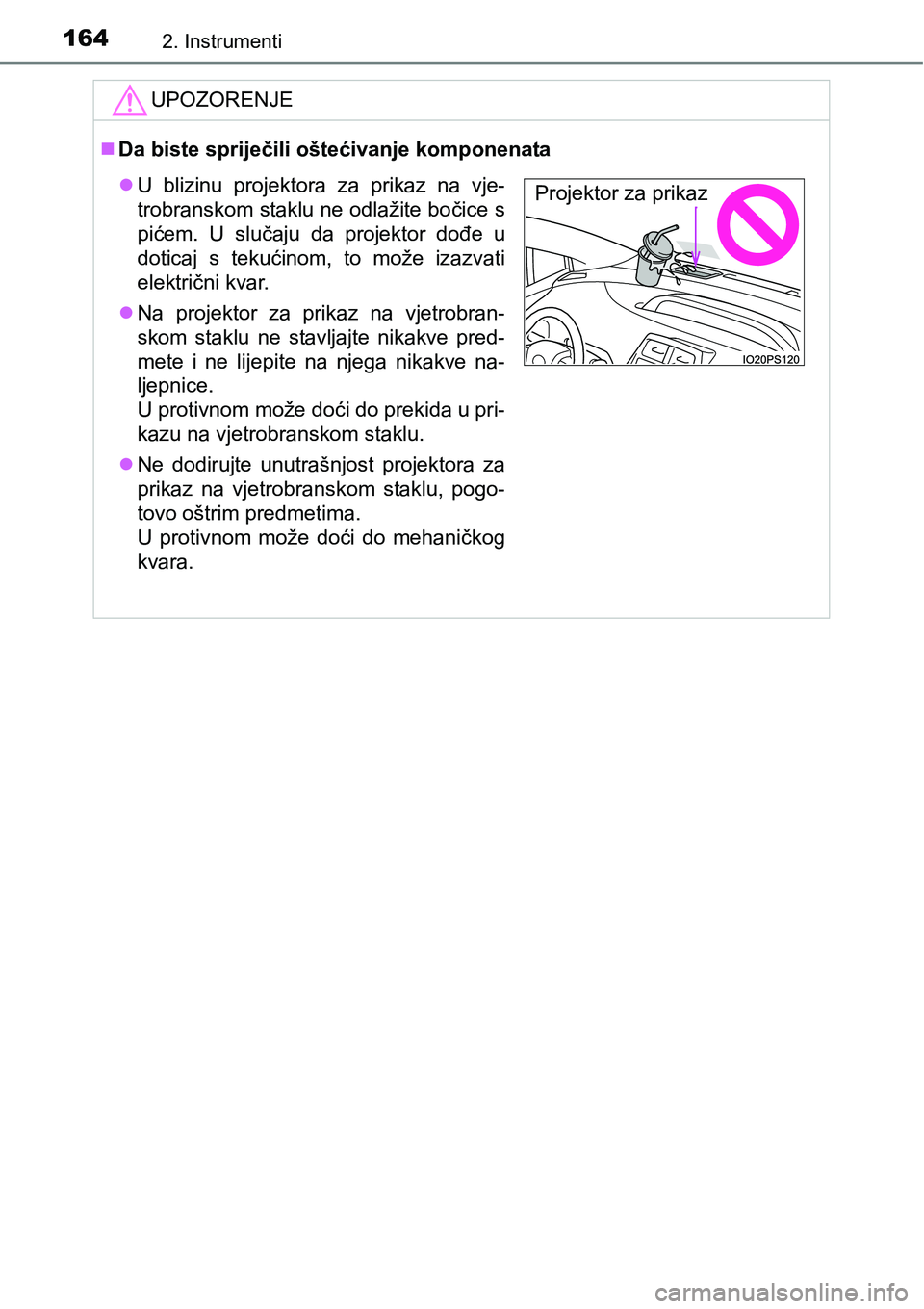

UPOZORENJE
Da biste spriječili oštećivanje komponenata
U blizinu projektora za prikaz na vje-
trobranskom staklu ne odlažite bočice s
pićem. U slučaju da projektor dođe u
doticaj s tekućinom, to može izazvati
električni kvar.
Na projektor za prikaz na vjetrobran-
skom staklu ne stavljajte nikakve pred-
mete i ne lijepite na njega nikakve na-
ljepnice.
U protivnom može doći do prekida u pri-
kazu na vjetrobranskom staklu.
Ne dodirujte unutrašnjost projektora za
prikaz na vjetrobranskom staklu, pogo-
tovo oštrim predmetima.
U protivnom može doći do mehaničkog
kvara.Projektor za prikaz

165
2
2. Instrumenti
Instrumenti

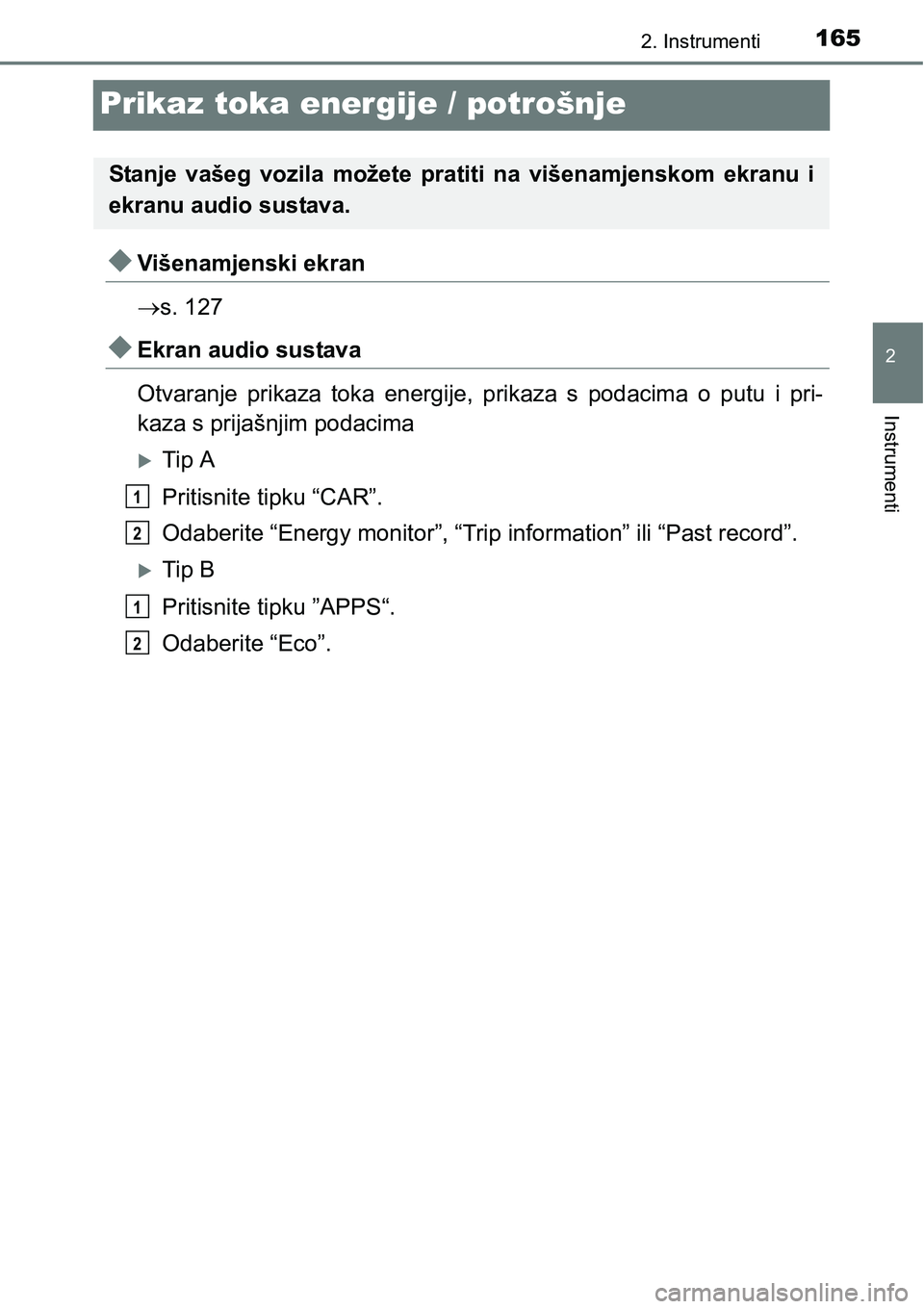

Prikaz toka energije / potrošnje
Višenamjenski ekran
s. 127
Ekran audio sustava
Otvaranje prikaza toka energije, prikaza s podacima o putu i pri-
kaza s prijašnjim podacima
Tip A
Pritisnite tipku “CAR”.
Odaberite “Energy monitor”, “Trip information” ili “Past record”.
Tip B
Pritisnite tipku ”APPS“.
Odaberite “Eco”.
Stanje vašeg vozila možete pratiti na višenamjenskom ekranu i
ekranu audio sustava.
1
2
1
2

1662. Instrumenti

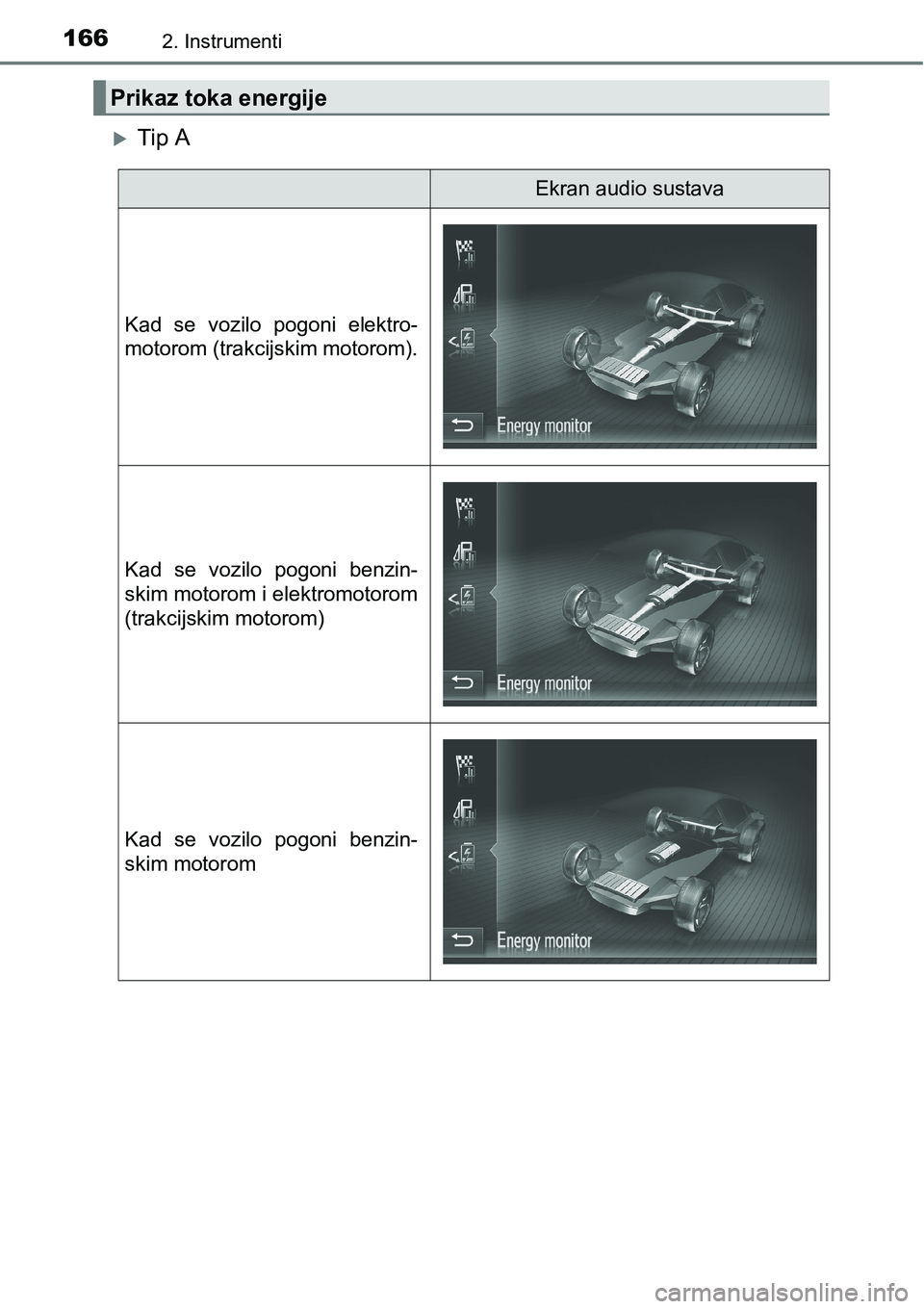

Tip A
Prikaz toka energije
Ekran audio sustava
Kad se vozilo pogoni elektro-
motorom (trakcijskim motorom).
Kad se vozilo pogoni benzin-
skim motorom i elektromotorom
(trakcijskim motorom)
Kad se vozilo pogoni benzin-
skim motorom

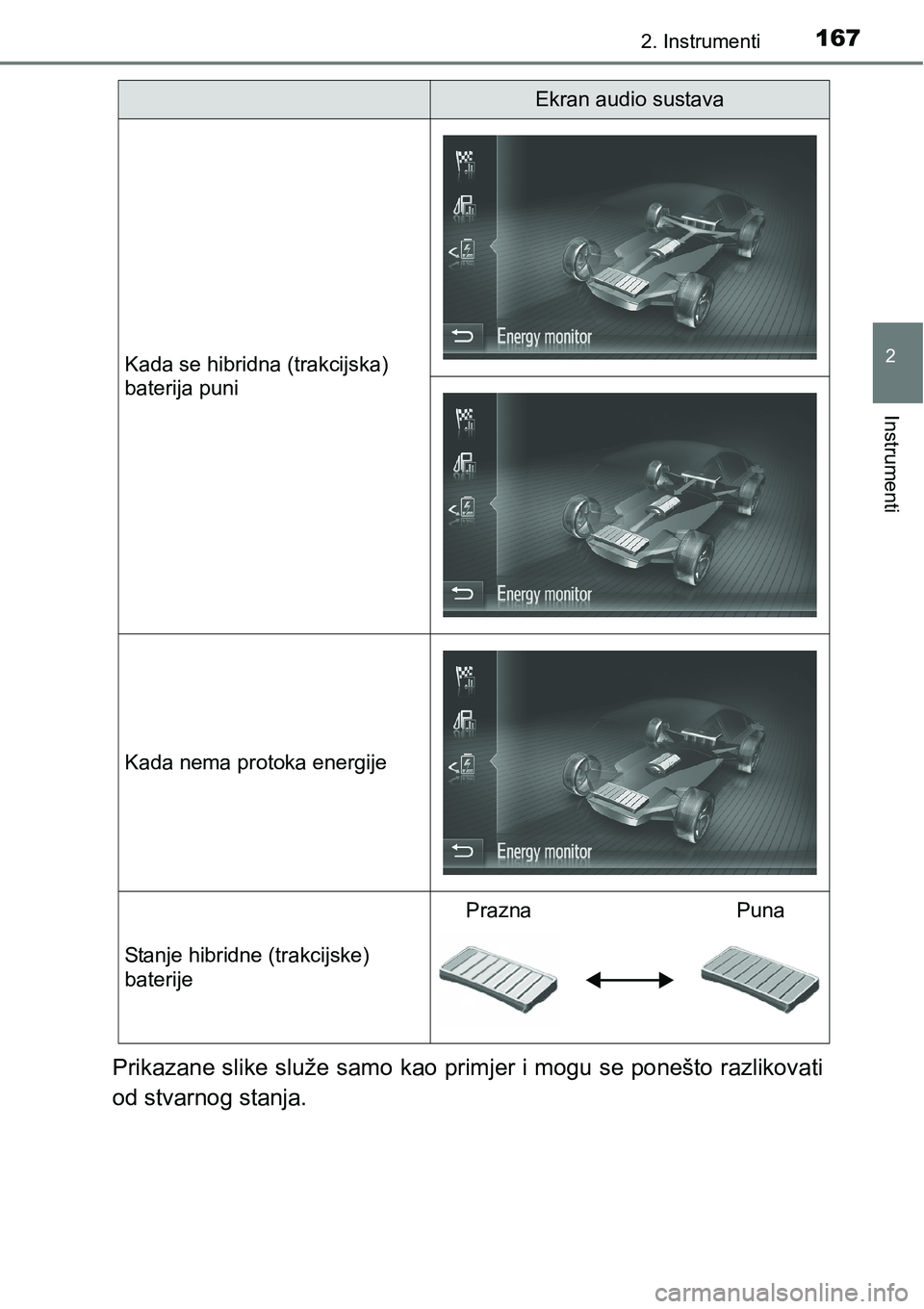

1672. Instrumenti
2
Instrumenti

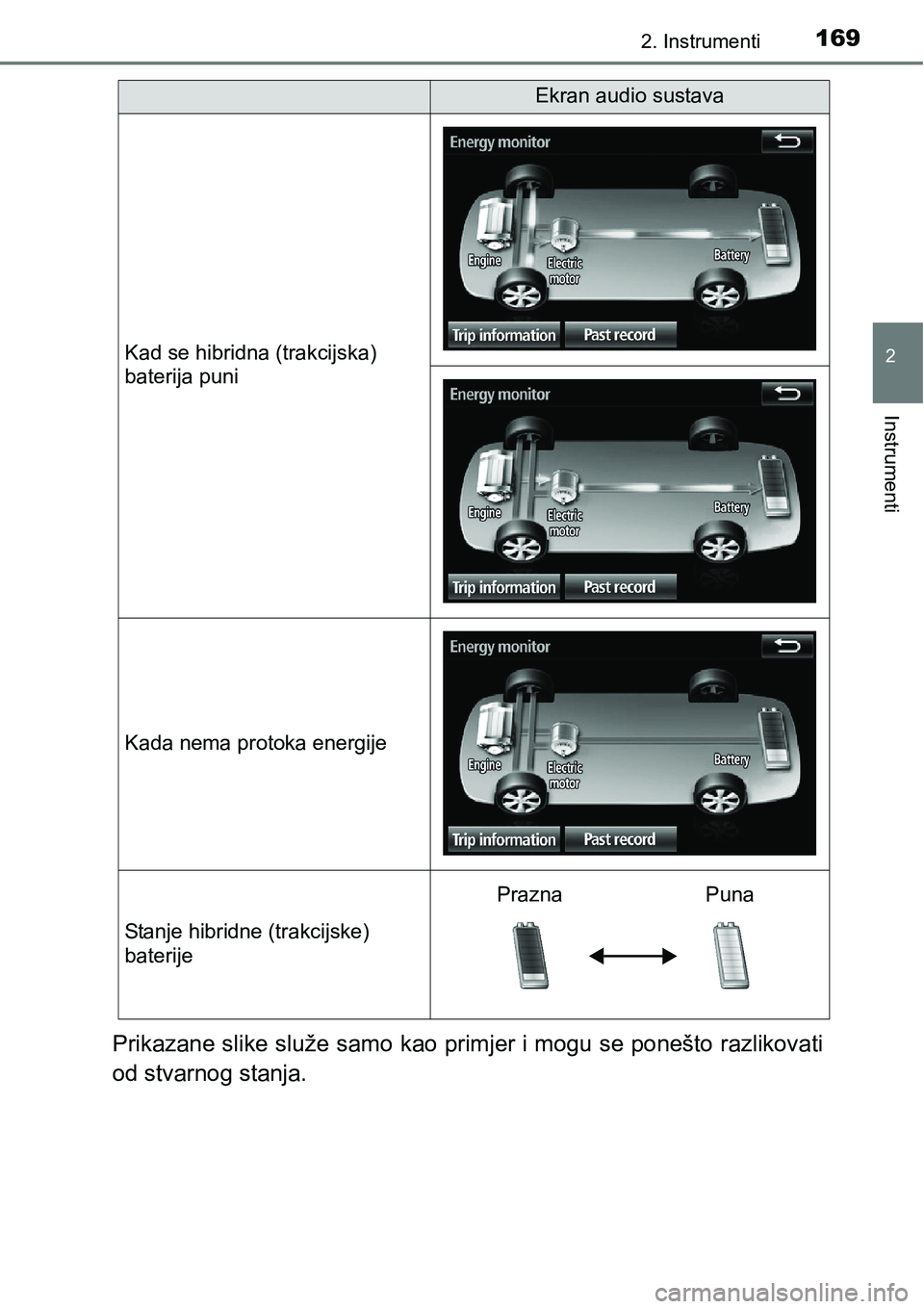

Prikazane slike služe samo kao primjer i mogu se ponešto razlikovati
od stvarnog stanja.
Kada se hibridna (trakcijska)
baterija puni
Kada nema protoka energije
Stanje hibridne (trakcijske)
baterije
PraznaPuna
Ekran audio sustava

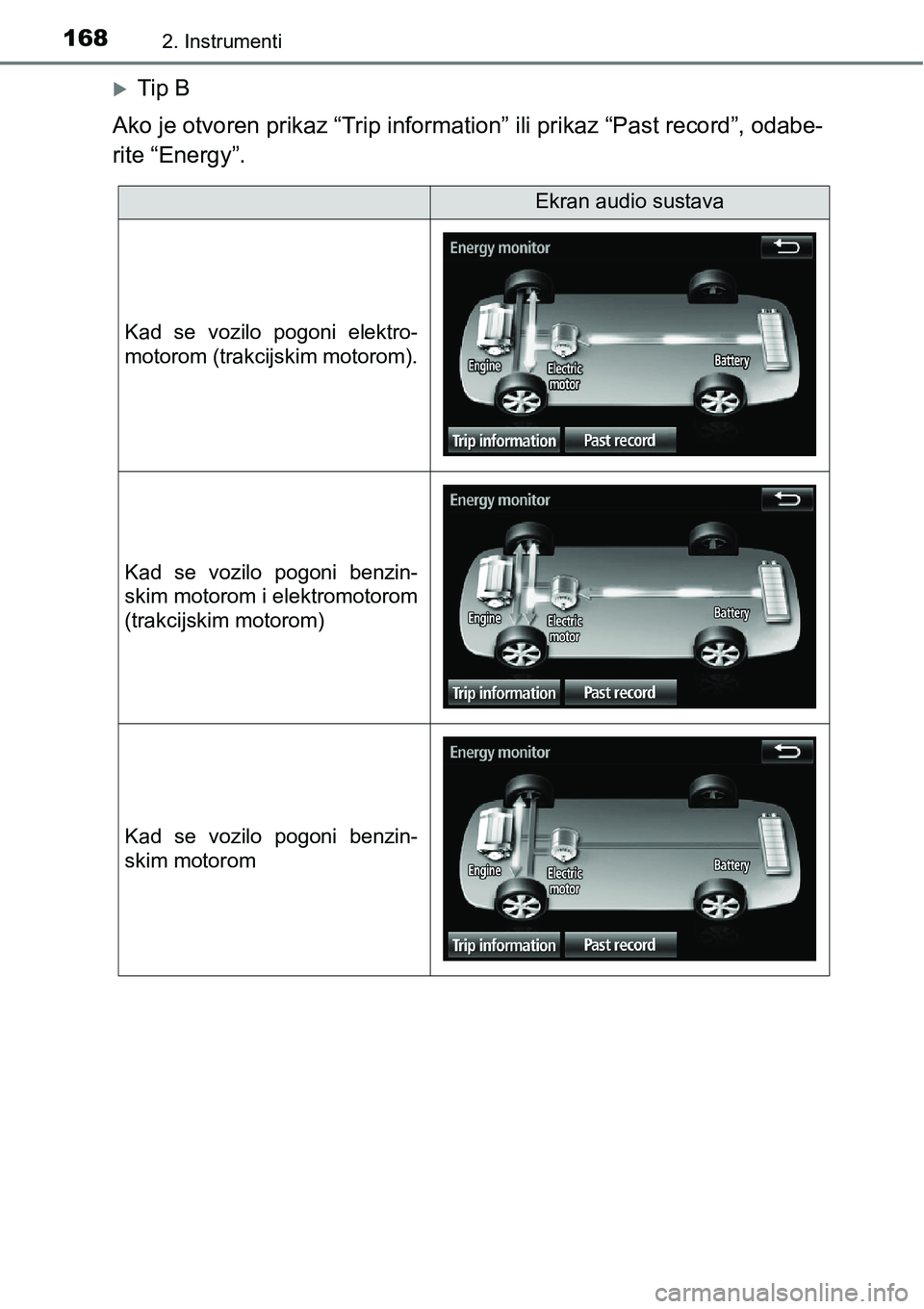

1682. Instrumenti
Tip B
Ako je otvoren prikaz “Trip information” ili prikaz “Past record”, odabe-
rite “Energy”.
Ekran audio sustava
Kad se vozilo pogoni elektro-
motorom (trakcijskim motorom).
Kad se vozilo pogoni benzin-
skim motorom i elektromotorom
(trakcijskim motorom)
Kad se vozilo pogoni benzin-
skim motorom

1692. Instrumenti
2
Instrumenti
Prikazane slike služe samo kao primjer i mogu se ponešto razlikovati
od stvarnog stanja.
Kad se hibridna (trakcijska)
baterija puni
Kada nema protoka energije
Stanje hibridne (trakcijske)
baterije
Ekran audio sustava
Prazna Puna

1702. Instrumenti

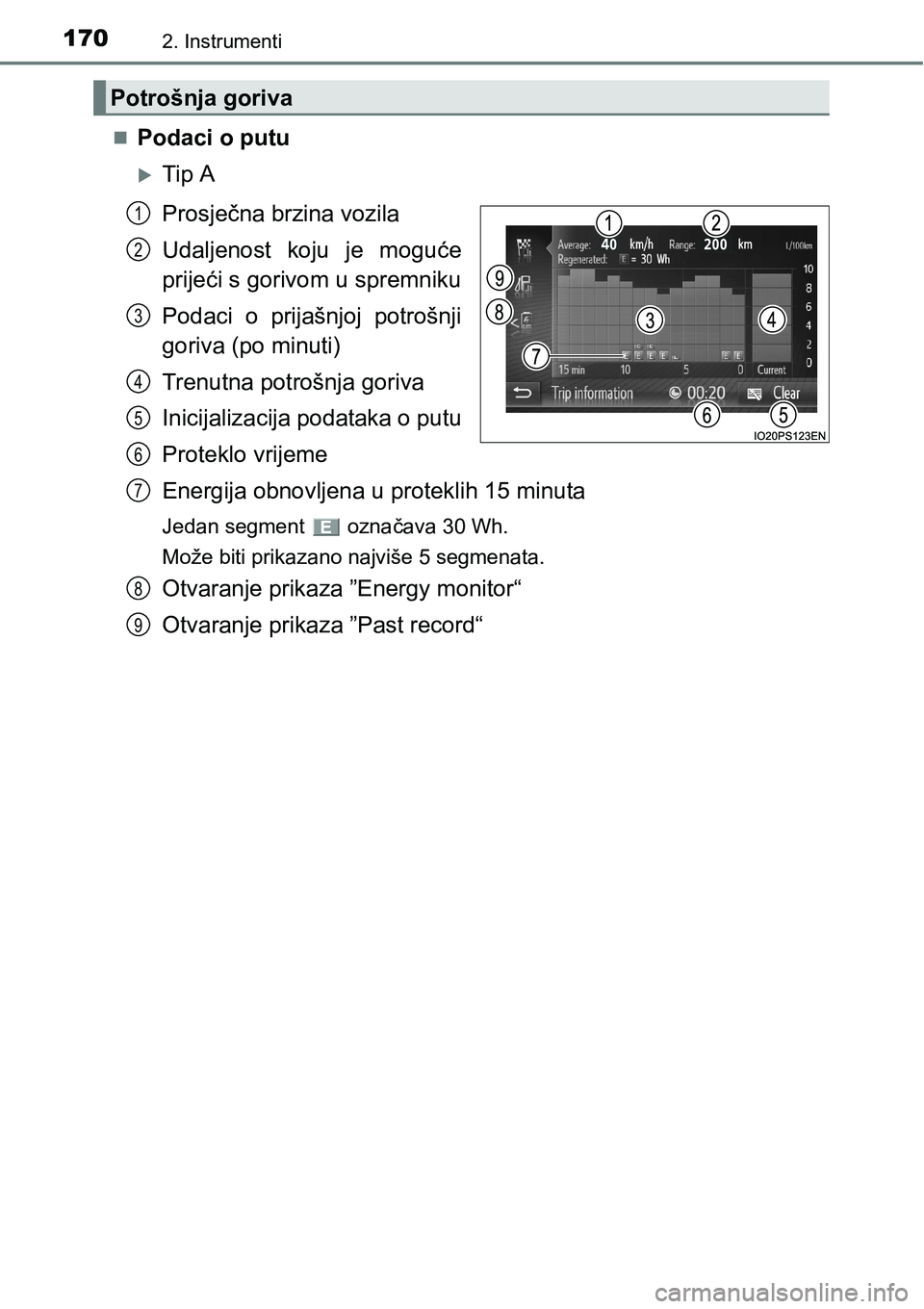

Podaci o putu
Tip A
Prosječna brzina vozila
Udaljenost koju je moguće
prijeći s gorivom u spremniku
Podaci o prijašnjoj potrošnji
goriva (po minuti)
Trenutna potrošnja goriva
Inicijalizacija podataka o putu
Proteklo vrijeme
Energija obnovljena u proteklih 15 minuta
Jedan segment označava 30 Wh.
Može biti prikazano najviše 5 segmenata.
Otvaranje prikaza ”Energy monitor“
Otvaranje prikaza ”Past record“
Potrošnja goriva
1
2
3
4
5
6
7
8
9
