1212. Kombiinstrument
2
Kombiinstrument

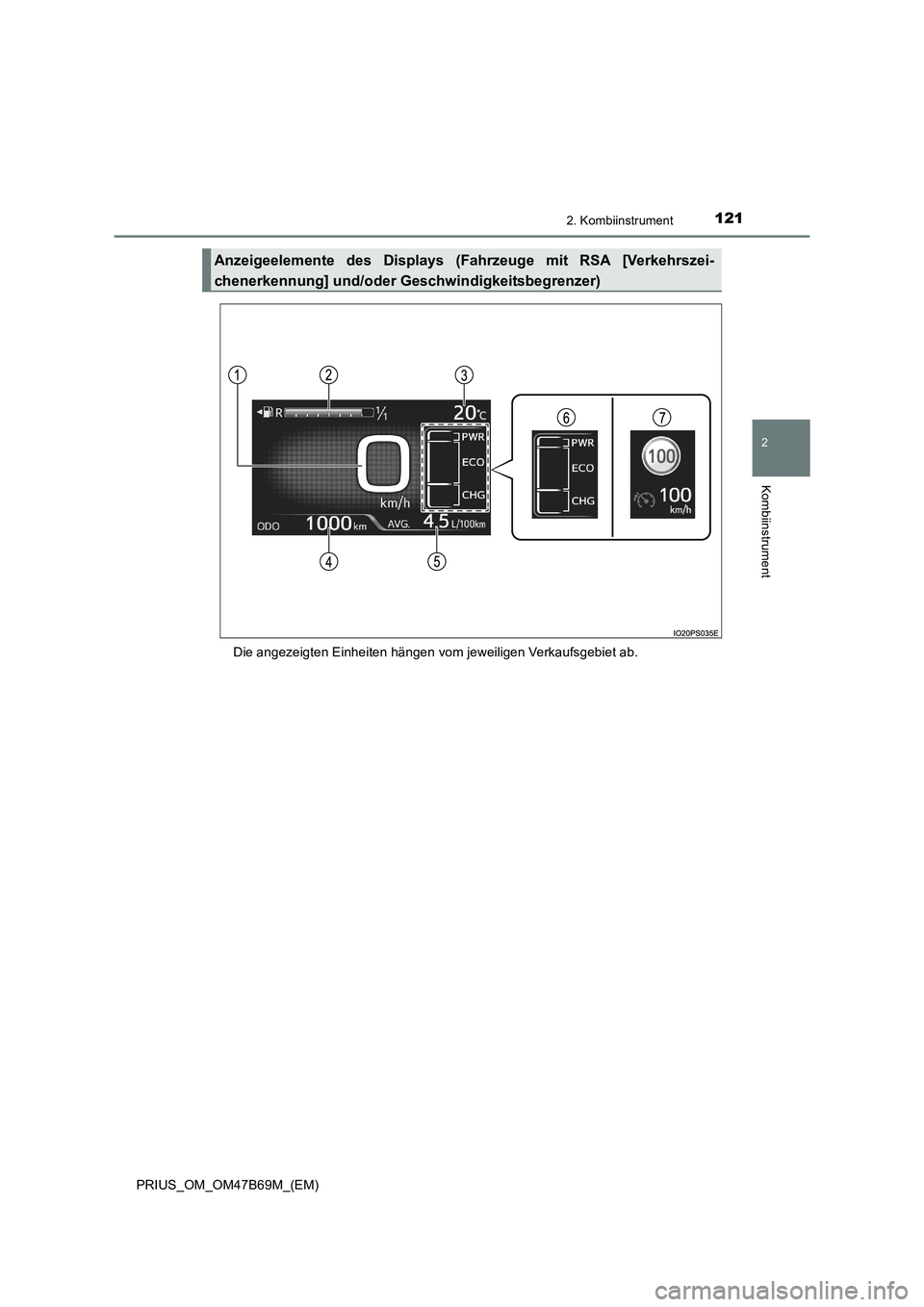

PRIUS_OM_OM47B69M_(EM)Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Anzeigeelemente des Displays (Fahrzeuge mit RSA [Verkehrszei-
chenerkennung] und/oder Geschwindigkeitsbegrenzer)

1222. Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
Tachometer
Zeigt die Geschwindigkeit an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40 °C bis 50 °C an.
Die Temperaturanzeige blinkt ca. 10 Sekunden, wenn die Außentemperatur auf
etwa 3 °C oder weniger sinkt, und hört dann auf zu blinken.
Anzeige für die Kilometerleistung (Kilometerzähler/Tageskilometerzähler/
Reichweite)
Sie können die mögliche Reichweite, die anhand von Kilometerleistung und verblei-
bender Kraftstoffmenge geschätzt wird, anzeigen lassen. (→S. 123)
Anzeige des durchschnittlichen Kraftstoffverbrauchs
Sie können den durchschnittlichen Kraftstoffverbrauch anzeigen lassen, der mit
den Inhalten der Anzeige für die Kilometerleistung verknüpft ist. ( →S. 123)
Zusatzanzeige (bei ausgeschaltetem RSA-System und Geschwindigkeits-
begrenzer)
Sie können Informationen wie die Hybridsystem-Anzeige und den aktuellen Kraft-
stoffverbrauch anzeigen lassen. ( →S. 125)
Zusatzanzeige (bei eingeschaltetem RSA-System und/oder Geschwindig-
keitsbegrenzer)
Anzeige von Informationen im Zusammenhang mit dem RSA-System* oder dem
Geschwindigkeitsbegrenzer. ( →S. 335, 376)
*: Werden die Informationen zum RSA-System auf dem Bildschirm des Multi-
Informationsdisplays ( →S. 153) angezeigt, erscheinen diese nicht auf der Zusatz-
anzeige.
1
2
3
4
5
6
7

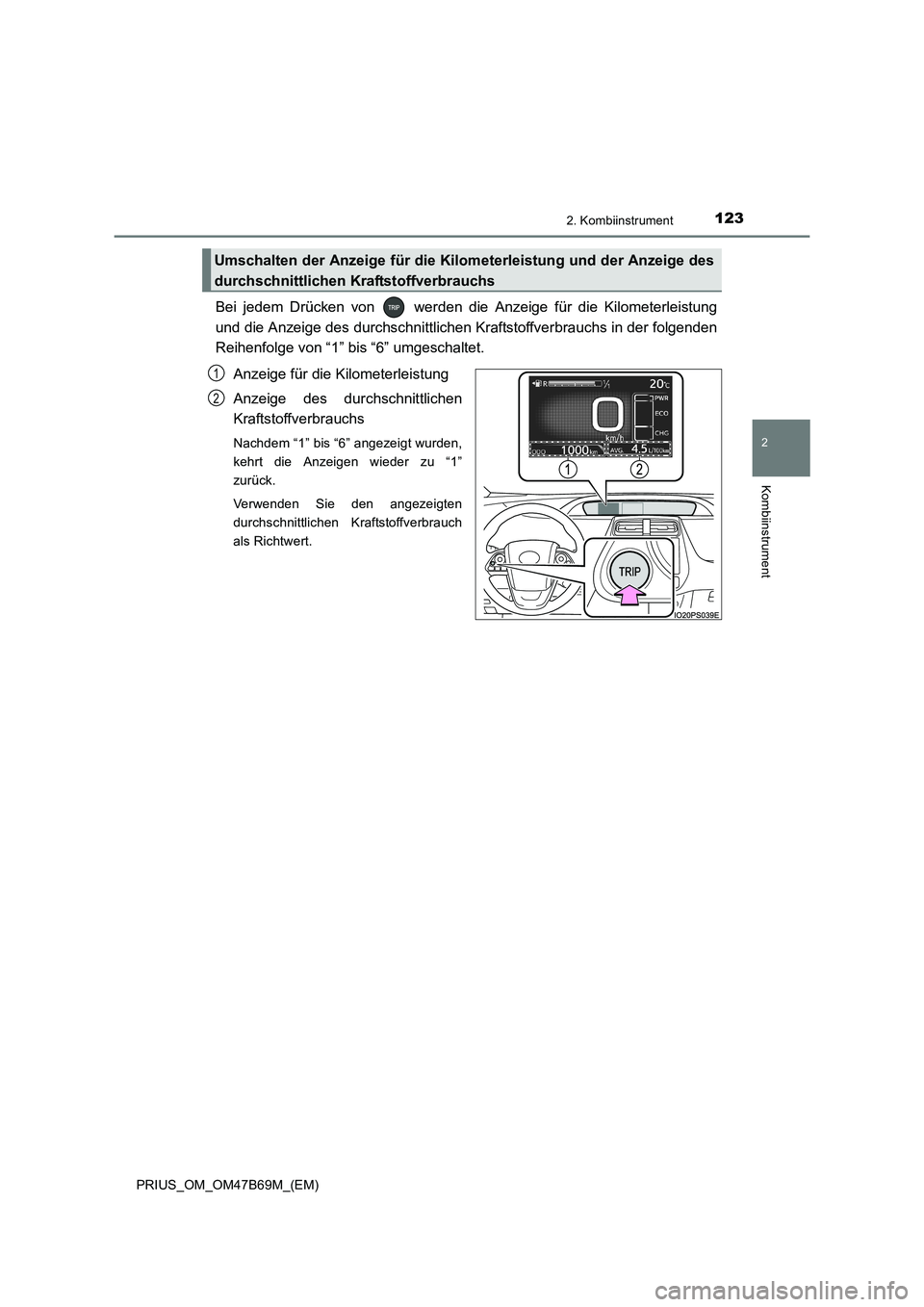

1232. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
Bei jedem Drücken von werden die Anzeige für die Kilometerleistung
und die Anzeige des durchschnittlichen Kraftstoffverbrauchs in der folgenden
Reihenfolge von “1” bis “6” umgeschaltet.
Anzeige für die Kilometerleistung
Anzeige des durchschnittlichen
Kraftstoffverbrauchs
Nachdem “1” bis “6” angezeigt wurden,
kehrt die Anzeigen wieder zu “1”
zurück.
Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch
als Richtwert.
Umschalten der Anzeige für die Kilometerleistung und der Anzeige des
durchschnittlichen Kraftstoffverbrauchs
1
2

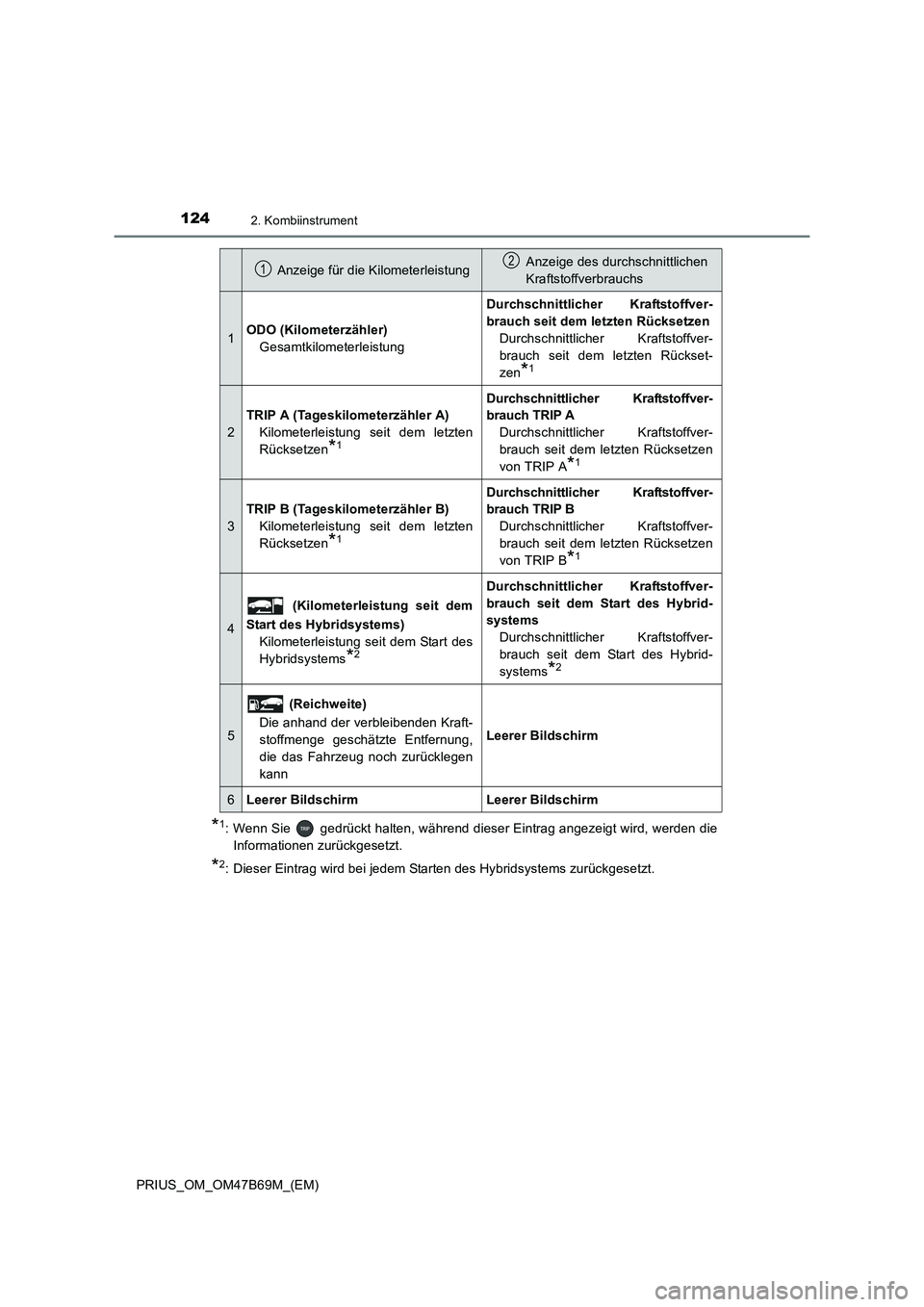

1242. Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
*1: Wenn Sie gedrückt halten, während dieser Eintrag angezeigt wird, werden dieInformationen zurückgesetzt.
*2: Dieser Eintrag wird bei jedem Starten des Hybridsystems zurückgesetzt.
Anzeige für die KilometerleistungAnzeige des durchschnittlichen
Kraftstoffverbrauchs
1ODO (Kilometerzähler) Gesamtkilometerleistung
Durchschnittlicher Kraftstoffver-
brauch seit dem letzten RücksetzenDurchschnittlicher Kraftstoffver-
brauch seit dem letzten Rückset-
zen
*1
2
TRIP A (Tageskilometerzähler A)Kilometerleistung seit dem letzten
Rücksetzen
*1
Durchschnittlicher Kraftstoffver-
brauch TRIP ADurchschnittlicher Kraftstoffver-
brauch seit dem letzten Rücksetzen
von TRIP A
*1
3
TRIP B (Tageskilometerzähler B)Kilometerleistung seit dem letzten
Rücksetzen
*1
Durchschnittlicher Kraftstoffver-
brauch TRIP BDurchschnittlicher Kraftstoffver-
brauch seit dem letzten Rücksetzen
von TRIP B
*1
4
(Kilometerleistung seit dem
Start des Hybridsystems) Kilometerleistung seit dem Start des
Hybridsystems
*2
Durchschnittlicher Kraftstoffver-
brauch seit dem Start des Hybrid-
systemsDurchschnittlicher Kraftstoffver-
brauch seit dem Start des Hybrid-
systems
*2
5
(Reichweite)
Die anhand der verbleibenden Kraft-
stoffmenge geschätzte Entfernung,
die das Fahrzeug noch zurücklegen
kann
Leerer Bildschirm
6Leerer BildschirmLeerer Bildschirm
12

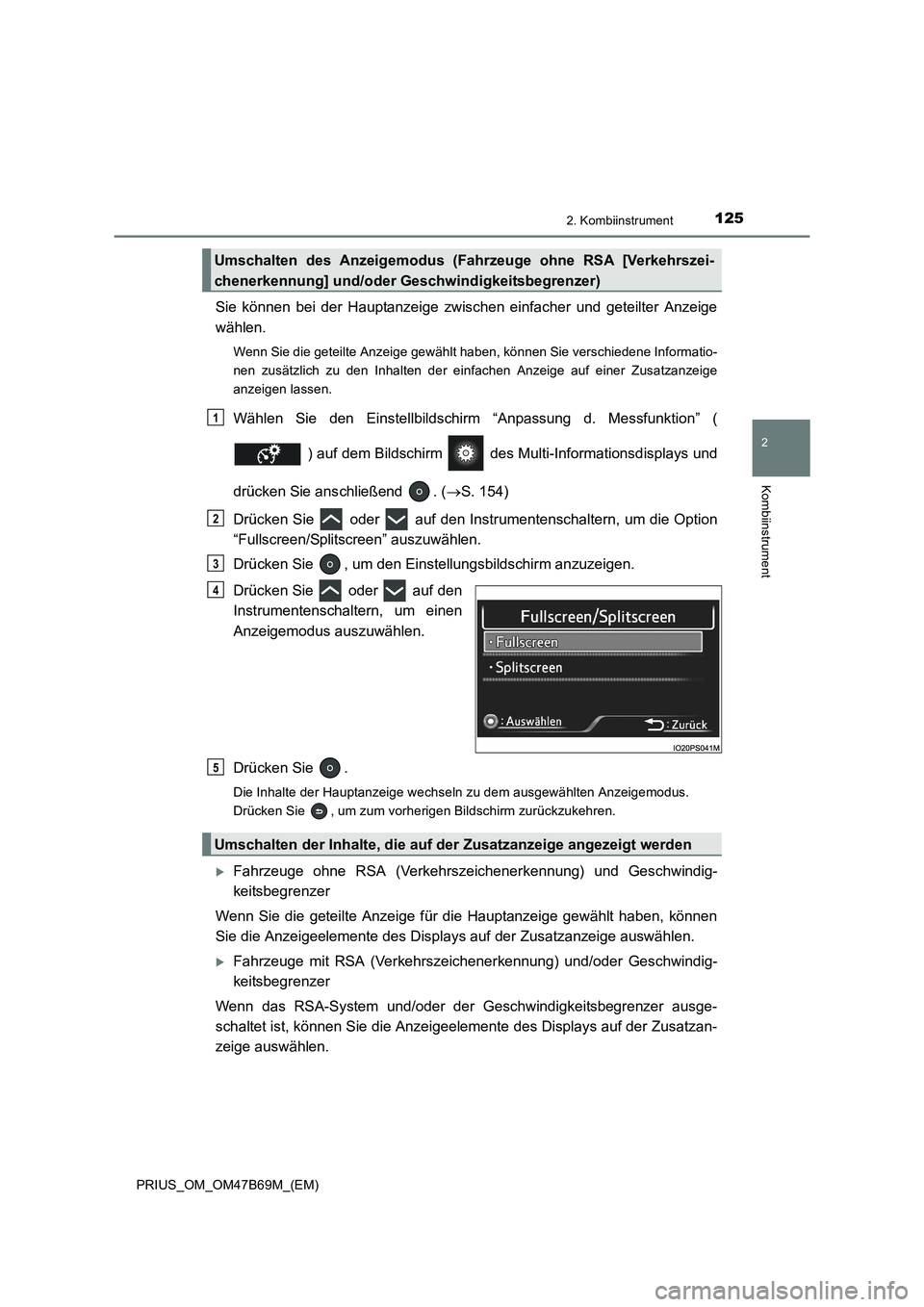

1252. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
Sie können bei der Hauptanzeige zwischen einfacher und geteilter Anzeige
wählen.
Wenn Sie die geteilte Anzeige gewählt haben, können Sie verschiedene Informatio-
nen zusätzlich zu den Inhalten der einfachen Anzeige auf einer Zusatzanzeige
anzeigen lassen.
Wählen Sie den Einstellbildschirm “Anpassung d. Messfunktion” (
) auf dem Bildschirm des Multi-Informationsdisplays und
drücken Sie anschließend . ( →S. 154)
Drücken Sie oder auf den Instrumentenschaltern, um die Option
“Fullscreen/Splitscreen” auszuwählen.
Drücken Sie , um den Einstellungsbildschirm anzuzeigen.
Drücken Sie oder auf den
Instrumentenschaltern, um einen
Anzeigemodus auszuwählen.
Drücken Sie .
Die Inhalte der Hauptanzeige wechseln zu dem ausgewählten Anzeigemodus.
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren.
XFahrzeuge ohne RSA (Verkehrsz eichenerkennung) und Geschwindig-
keitsbegrenzer
Wenn Sie die geteilte Anzeige für die Hauptanzeige gewählt haben, können
Sie die Anzeigeelemente des Displa ys auf der Zusatzanzeige auswählen.
XFahrzeuge mit RSA (Verkehrszeichenerkennung) und/oder Geschwindig-
keitsbegrenzer
Wenn das RSA-System und/oder der Geschwindigkeitsbegrenzer ausge-
schaltet ist, können Sie die Anzeigeelemente des Displays auf der Zusatzan-
zeige auswählen.
Umschalten des Anzeigemodus (Fahrzeuge ohne RSA [Verkehrszei-
chenerkennung] und/oder Geschwindigkeitsbegrenzer)
1
2
3
4
Umschalten der Inhalte, die auf der Zusatzanzeige angezeigt werden
5

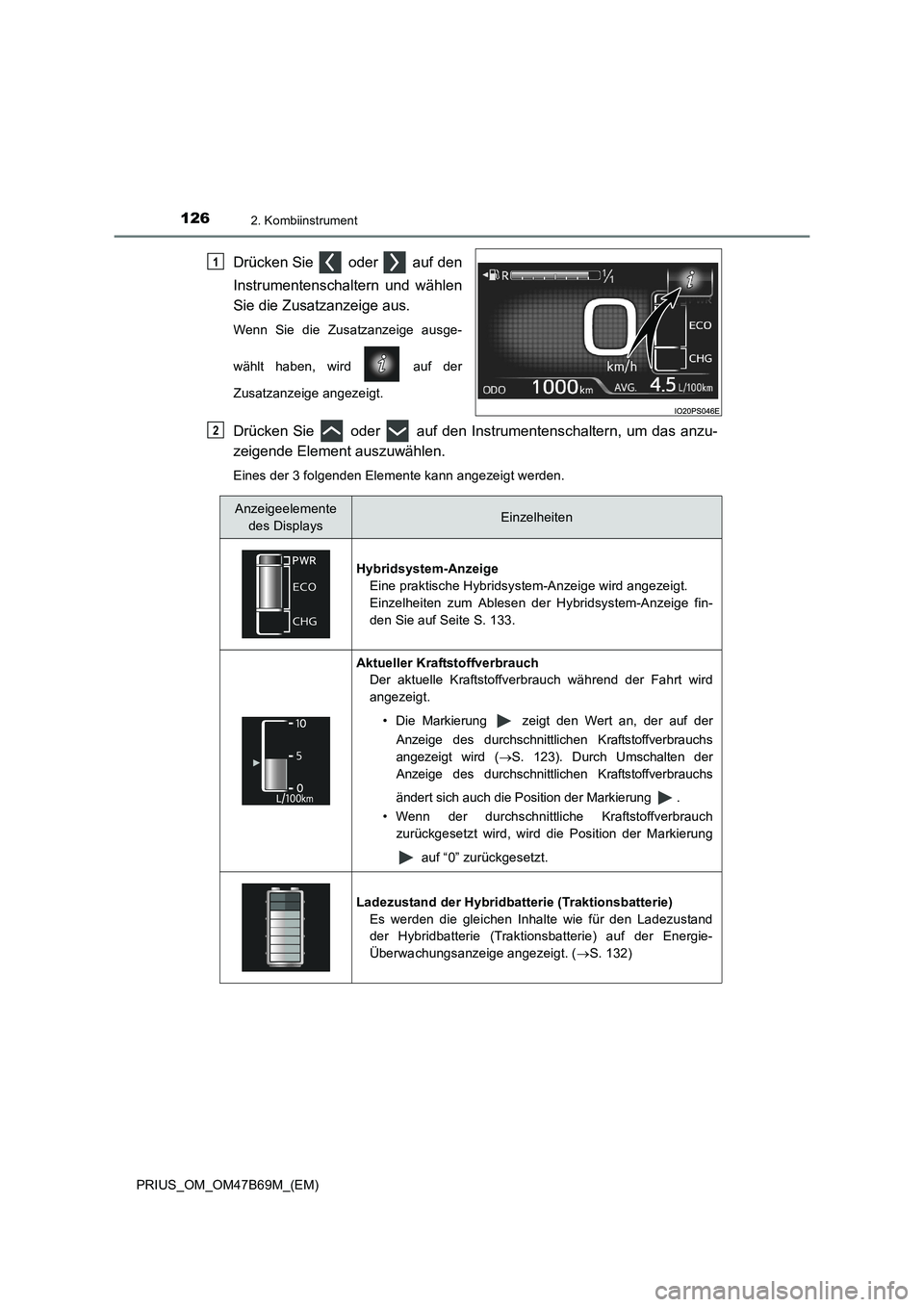

1262. Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie die Zusatzanzeige aus.
Wenn Sie die Zusatzanzeige ausge-
wählt haben, wird auf der
Zusatzanzeige angezeigt.
Drücken Sie oder auf den Instrumentenschaltern, um das anzu-
zeigende Element auszuwählen.
Eines der 3 folgenden Elemente kann angezeigt werden.
1
2
Anzeigeelemente des DisplaysEinzelheiten
Hybridsystem-Anzeige Eine praktische Hybridsystem-Anzeige wird angezeigt.
Einzelheiten zum Ablesen der Hybridsystem-Anzeige fin-
den Sie auf Seite S. 133.
Aktueller KraftstoffverbrauchDer aktuelle Kraftstoffverbrauch während der Fahrt wird
angezeigt.
• Die Markierung zeigt den Wert an, der auf derAnzeige des durchschnittlichen Kraftstoffverbrauchs
angezeigt wird ( →S. 123). Durch Umschalten der
Anzeige des durchschnittlichen Kraftstoffverbrauchs
ändert sich auch die Position der Markierung .
• Wenn der durchschnittliche Kraftstoffverbrauch zurückgesetzt wird, wird die Position der Markierung
auf “0” zurückgesetzt.
Ladezustand der Hybridbatterie (Traktionsbatterie)Es werden die gleichen Inhalte wie für den Ladezustand
der Hybridbatterie (Traktionsbatterie) auf der Energie-
Überwachungsanzeige angezeigt. ( →S. 132)

1272. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein- fahrt in eine Garage, einen Tunnel usw.)
● Wird “-” oder “E” angezeigt, liegt möglicherweise eine Funktionsstörung des Systems
vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
■ Reichweite
●Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reich-
weite abweichen.
● Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige
nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug betankt,
ohne dass der Start-Schalter ausgeschaltet ist, wird die Anzeige möglicherweise
nicht aktualisiert.
■ Umschalten des Fahrmodus ( →S. 374)
*: Die Animation, die beim Umschalten des Fahrmodus angezeigt wird, kann in den
Einstellungen “Anpassung d. Messfunktion” ausgeschaltet werden. ( →S. 158)
Wenn Sie den Fahrmodus umschalten, ändert
sich die Fahrmodus-Anzeige und eine Anima-
tion
* wird auf dem Multi-Informationsdisplay
angezeigt.
Die Hintergrundfarbe der Hauptanzeige, der
Energie-Überwachungsanzeige ( →S. 131) und
der Hybridsystem-Anzeige ( →S. 133) ändert
sich zudem wie folgt.
FahrmodiHintergrundfarbe
Normalmodus Grün
Power-ModusRot
Eco-FahrmodusBlau

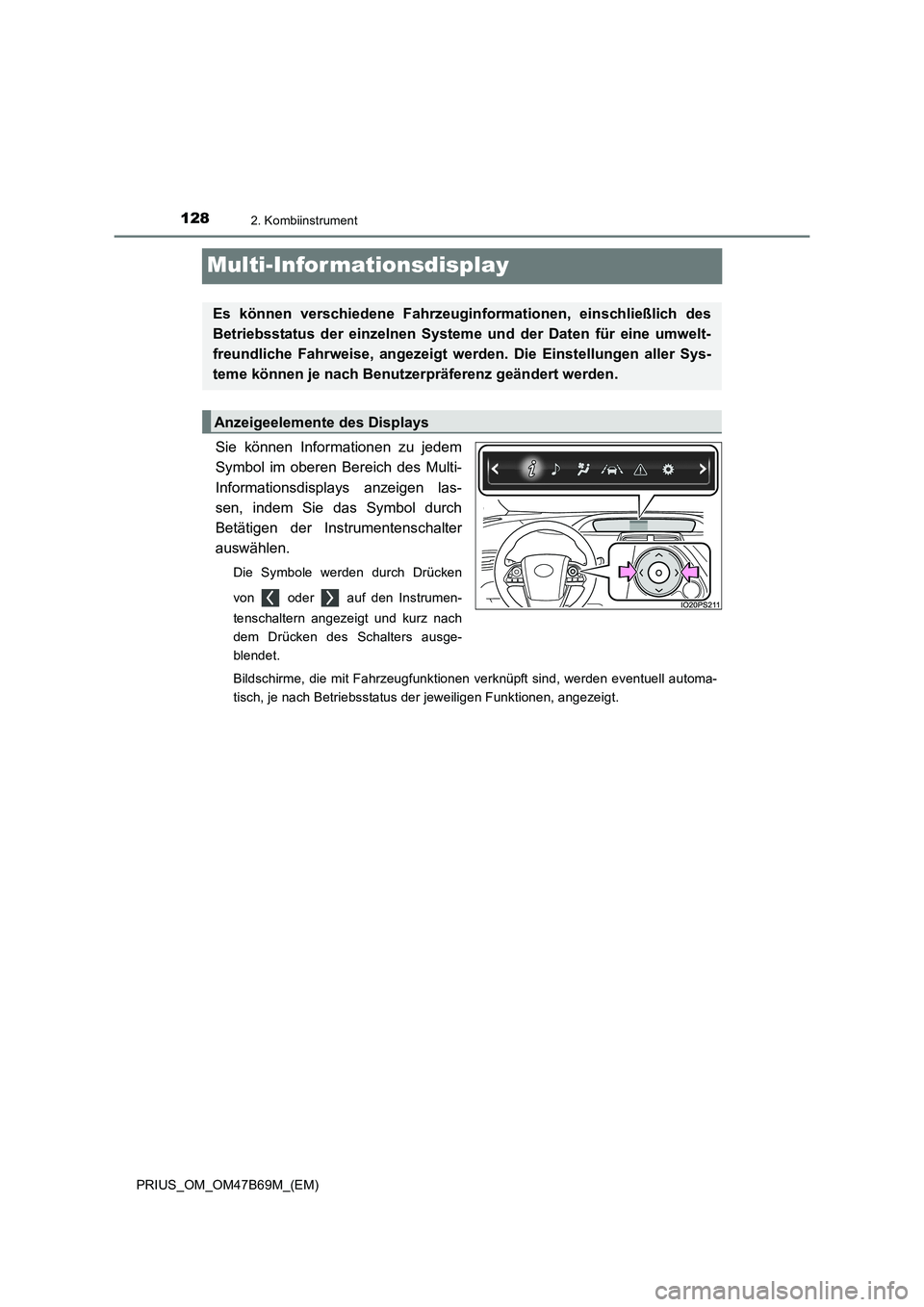

1282. Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
Multi-Infor mationsdisplay
Sie können Informationen zu jedem
Symbol im oberen Bereich des Multi-
Informationsdisplays anzeigen las-
sen, indem Sie das Symbol durch
Betätigen der Instrumentenschalter
auswählen.
Die Symbole werden durch Drücken
von oder auf den Instrumen-
tenschaltern angezeigt und kurz nach
dem Drücken des Schalters ausge-
blendet.
Bildschirme, die mit Fahrzeugfunktionen verknüpft sind, werden eventuell automa-
tisch, je nach Betriebsstatus der jeweiligen Funktionen, angezeigt.
Es können verschiedene Fahrzeuginformationen, einschließlich des
Betriebsstatus der einzelnen System e und der Daten für eine umwelt-
freundliche Fahrweise, angezeigt werden. Die Einstellungen aller Sys-
teme können je nach Benutzerpräferenz geändert werden.
Anzeigeelemente des Displays

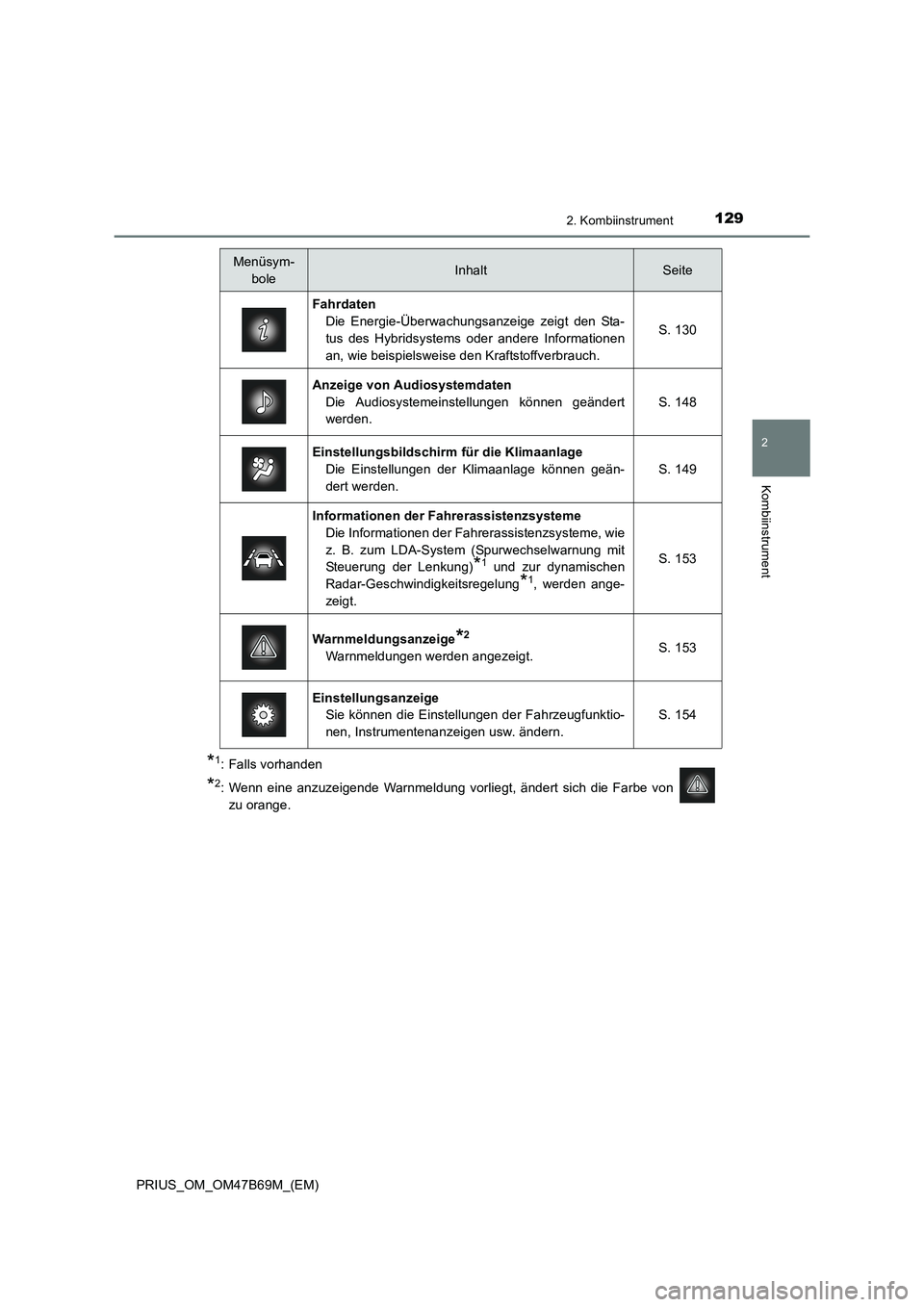

1292. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
*1: Falls vorhanden
*2: Wenn eine anzuzeigende Warnmeldung vorliegt, ändert sich die Farbe von zu orange.
Menüsym- boleInhaltSeite
Fahrdaten Die Energie-Überwachungsanzeige zeigt den Sta-
tus des Hybridsystems oder andere Informationen
an, wie beispielsweise den Kraftstoffverbrauch. S. 130
Anzeige von Audiosystemdaten
Die Audiosystemeinstellungen können geändert
werden.
S. 148
Einstellungsbildschirm für die Klimaanlage
Die Einstellungen der Klimaanlage können geän-
dert werden.
S. 149
Informationen der Fahrerassistenzsysteme Die Informationen der Fahrerassistenzsysteme, wie
z. B. zum LDA-System (Spurwechselwarnung mit
Steuerung der Lenkung)
*1 und zur dynamischen
Radar-Geschwindigkeitsregelung
*1, werden ange-
zeigt.
S. 153
Warnmeldungsanzeige*2
Warnmeldungen werden angezeigt.S. 153
Einstellungsanzeige Sie können die Einstellungen der Fahrzeugfunktio-
nen, Instrumentenanzeigen usw. ändern.
S. 154

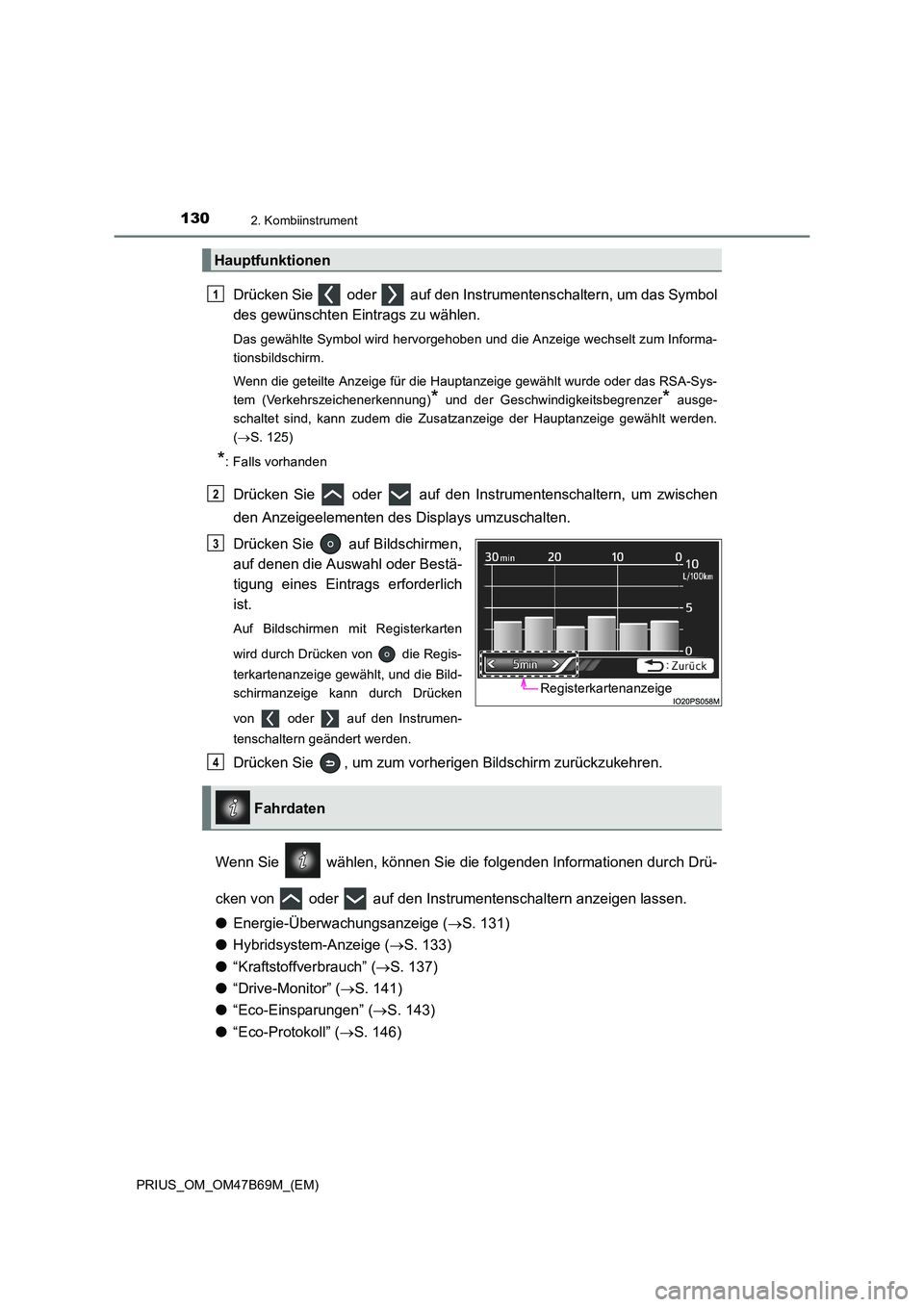

1302. Kombiinstrument
PRIUS_OM_OM47B69M_(EM)
Drücken Sie oder auf den Instrumentenschaltern, um das Symbol
des gewünschten Eintrags zu wählen.
Das gewählte Symbol wird hervorgehoben und die Anzeige wechselt zum Informa-
tionsbildschirm.
Wenn die geteilte Anzeige für die Hauptanzeige gewählt wurde oder das RSA-Sys-
tem (Verkehrszeichenerkennung)
* und der Geschwindigkeitsbegrenzer* ausge-
schaltet sind, kann zudem die Zusatzanzeige der Hauptanzeige gewählt werden.
( → S. 125)
*: Falls vorhanden
Drücken Sie oder auf den Instrumentenschaltern, um zwischen
den Anzeigeelementen des Displays umzuschalten.
Drücken Sie auf Bildschirmen,
auf denen die Auswahl oder Bestä-
tigung eines Eintrags erforderlich
ist.
Auf Bildschirmen mit Registerkarten
wird durch Drücken von die Regis-
terkartenanzeige gewählt, und die Bild-
schirmanzeige kann durch Drücken
von oder auf den Instrumen-
tenschaltern geändert werden.
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren.
Wenn Sie wählen, können Sie die folgenden Informationen durch Drü-
cken von oder auf den Instrumentenschaltern anzeigen lassen.
● Energie-Überwachungsanzeige ( →S. 131)
● Hybridsystem-Anzeige ( →S. 133)
● “Kraftstoffverbrauch” ( →S. 137)
● “Drive-Monitor” ( →S. 141)
● “Eco-Einsparungen” ( →S. 143)
● “Eco-Protokoll” ( →S. 146)
Hauptfunktionen
1
2
Registerkartenanzeige
3
Fahrdaten
4
