TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

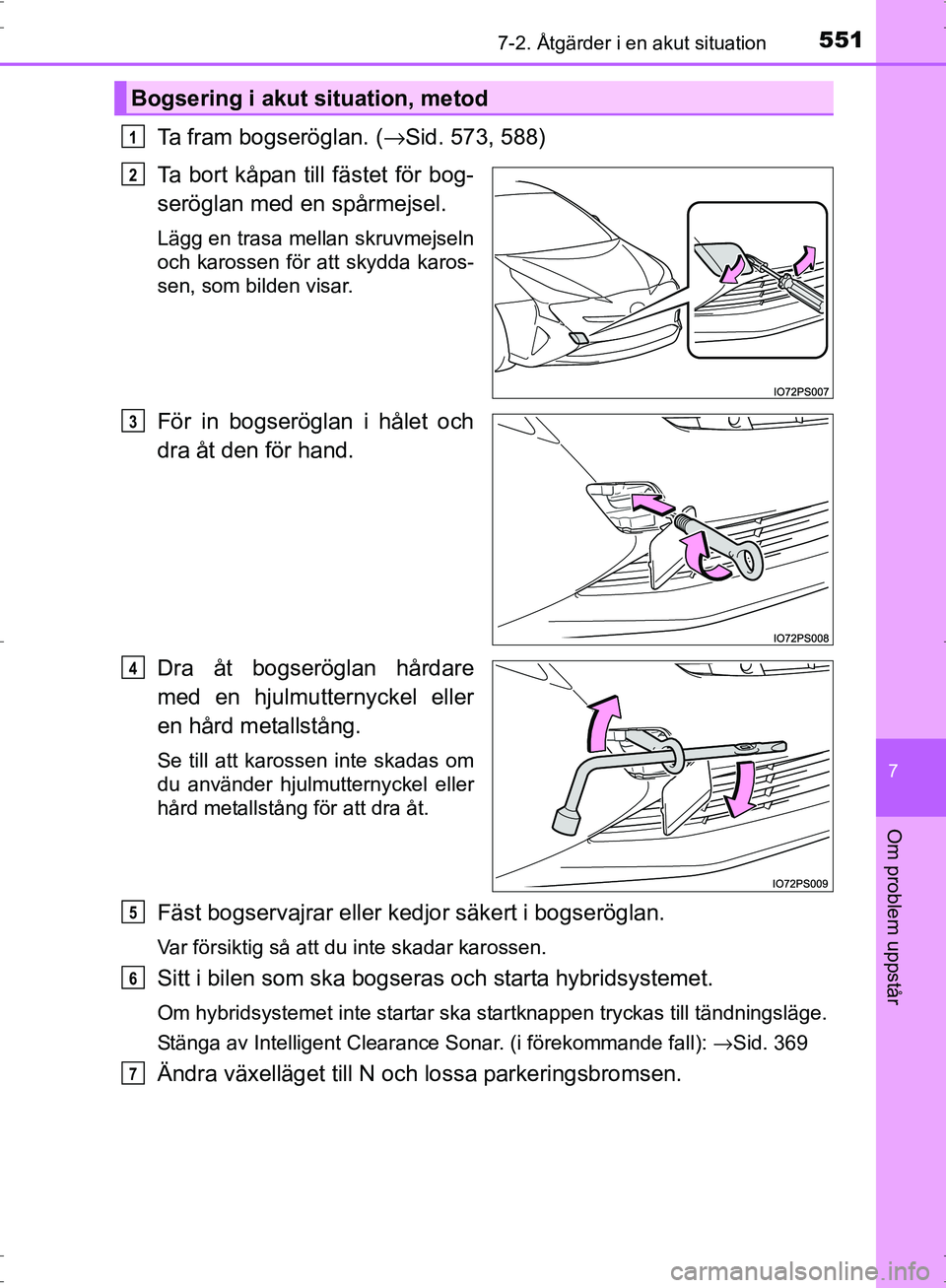

5517-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
Ta fram bogseröglan. (→Sid. 573, 588)
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Dra åt bogseröglan hårdare
med en hjulmutternyckel eller
en hård metallstång.
Se till att karossen inte skadas om
du använder hjulmutternyckel eller
hård metallstång för att dra åt.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stänga av Intelligent Clearance Sonar. (i förekommande fall): →Sid. 369
Ändra växelläget till N och lossa parkeringsbromsen.
Bogsering i akut situation, metod
1
2
3
4
5
6
7
OM47B56SE.book Page 551 Wedne sday, September 21, 2016 5:34 PM

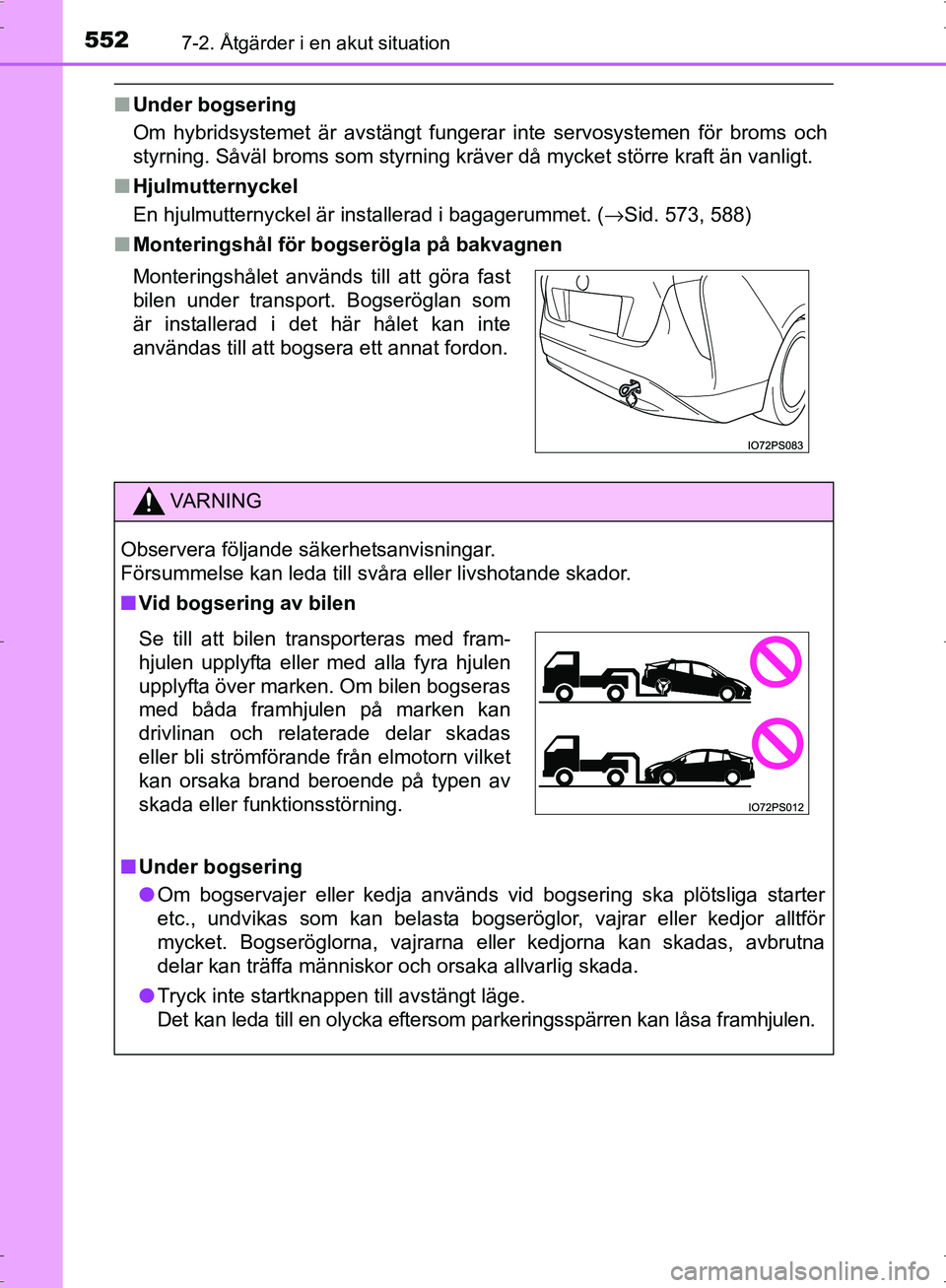

5527-2. Åtgärder i en akut situation
OM47B56SE
■Under bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
■ Hjulmutternyckel
En hjulmutternyckel är installerad i bagagerummet. ( →Sid. 573, 588)
■ Monteringshål för bogserögla på bakvagnen
Monteringshålet används till att göra fast
bilen under transport. Bogseröglan som
är installerad i det här hålet kan inte
användas till att bogsera ett annat fordon.
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Vid bogsering av bilen
■ Under bogsering
● Om bogservajer eller kedja används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
● Tryck inte startknappen till avstängt läge.
Det kan leda till en olycka eftersom parkeringsspärren kan låsa framhjulen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OM47B56SE.book Page 552 Wedne sday, September 21, 2016 5:34 PM

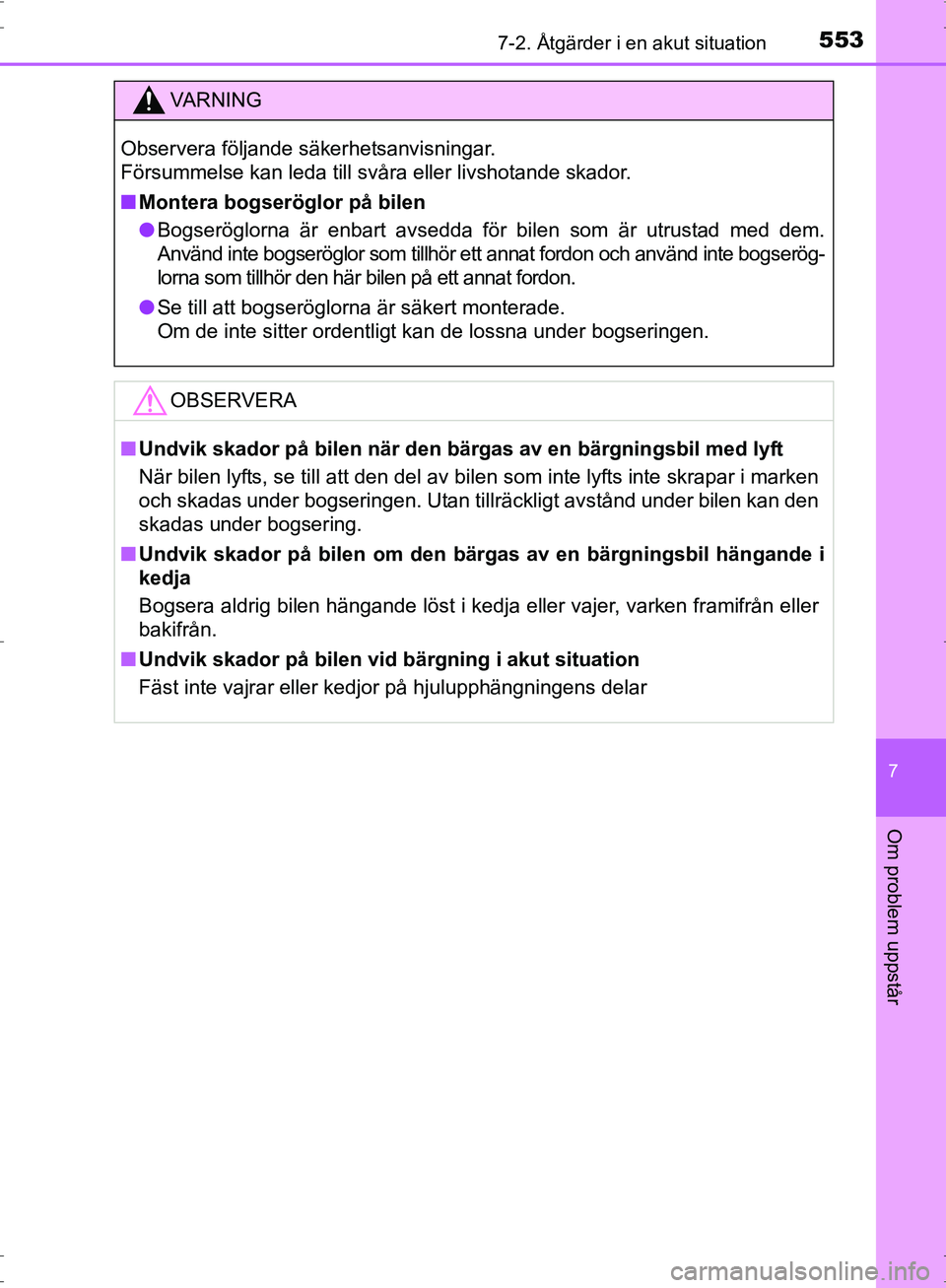

5537-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Montera bogseröglor på bilen
● Bogseröglorna är enbart avsedda för bilen som är utrustad med dem.
Använd inte bogseröglor som tillhör ett annat fordon och använd inte bogserög-
lorna som tillhör den här bilen på ett annat fordon.
● Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
OBSERVERA
■Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
När bilen lyfts, se till att den del av bilen som inte lyfts inte skrapar i marken
och skadas under bogseringen. Utan tillräckligt avstånd under bilen kan den
skadas under bogsering.
■ Undvik skador på bilen om den bä rgas av en bärgningsbil hängande i
kedja
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
■ Undvik skador på bilen vid bärgning i akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar
OM47B56SE.book Page 553 Wedne sday, September 21, 2016 5:34 PM

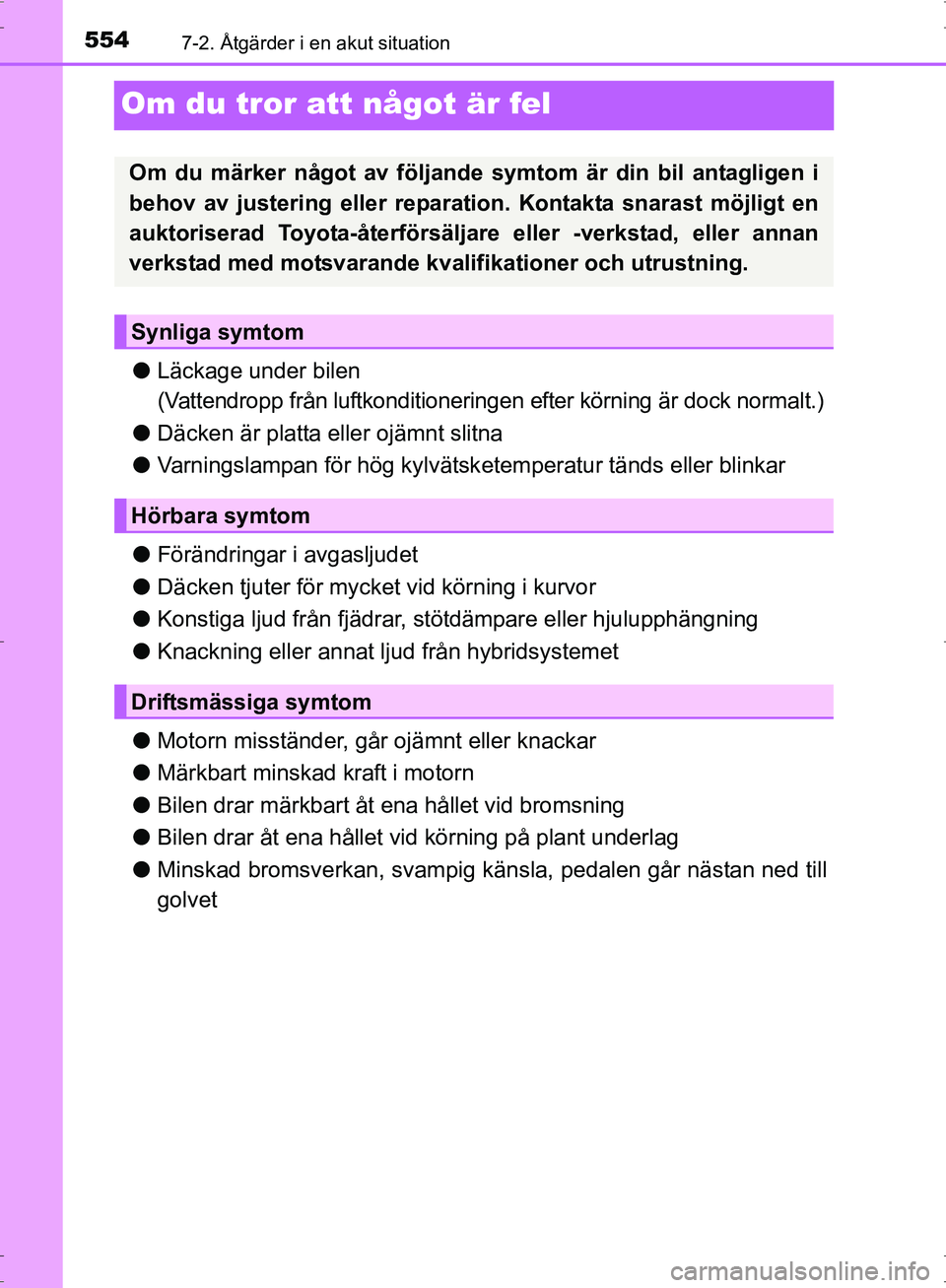

5547-2. Åtgärder i en akut situation
OM47B56SE
Om du tror att något är fel
●Läckage under bilen
(Vattendropp från luftkonditioneringen efter körning är dock normalt.)
● Däcken är platta eller ojämnt slitna
● Varningslampan för hög kylvätsk etemperatur tänds eller blinkar
● Förändringar i avgasljudet
● Däcken tjuter för mycket vid körning i kurvor
● Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
● Knackning eller annat lju d från hybridsystemet
● Motorn misständer, går ojämnt eller knackar
● Märkbart minskad kraft i motorn
● Bilen drar märkbart åt ena hållet vid bromsning
● Bilen drar åt ena hållet vid körning på plant underlag
● Minskad bromsverkan, svampig k änsla, pedalen går nästan ned till
golvet
Om du märker något av följande symtom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kv alifikationer och utrustning.
Synliga symtom
Hörbara symtom
Driftsmässiga symtom
OM47B56SE.book Page 554 Wedne sday, September 21, 2016 5:34 PM

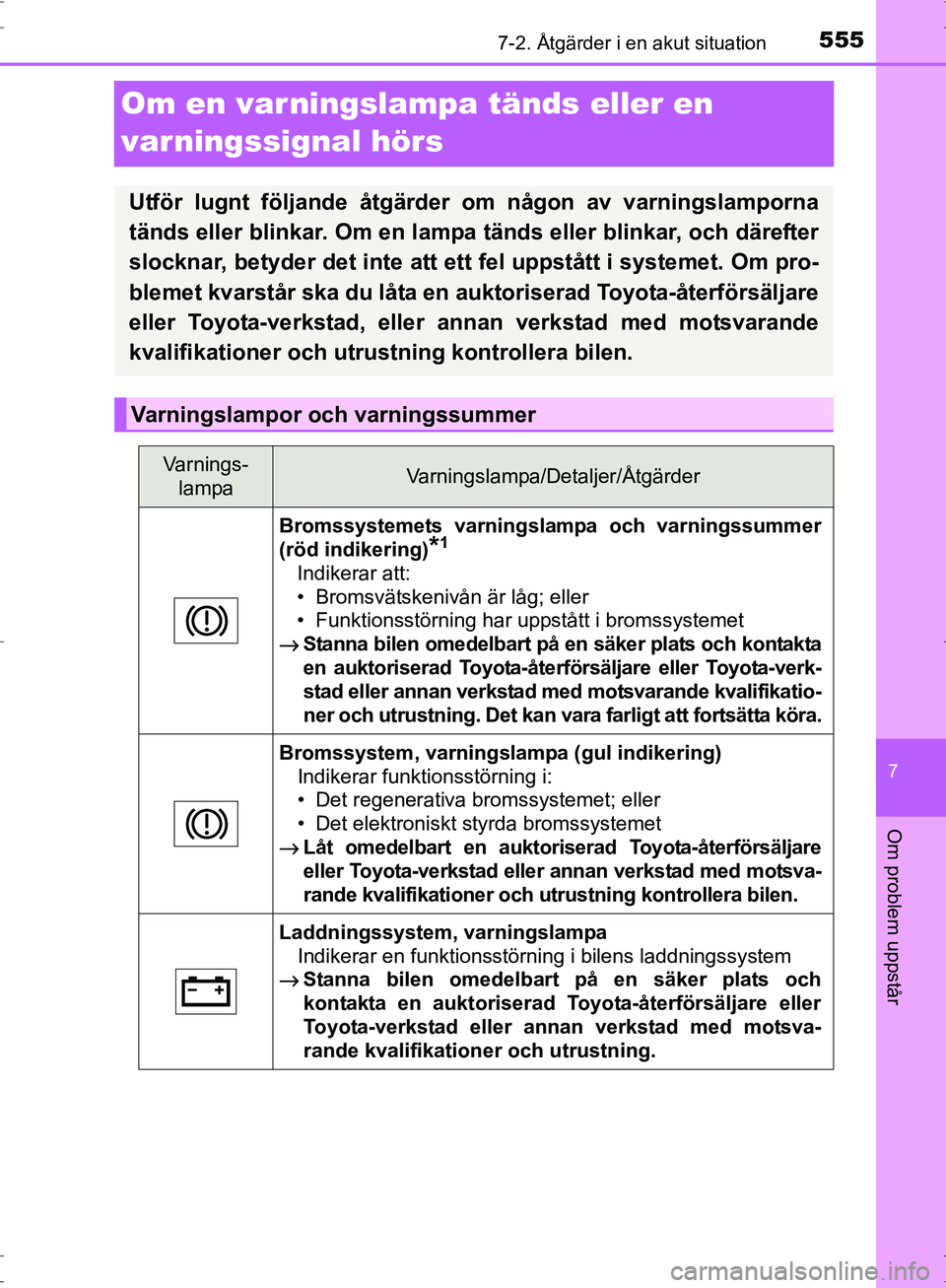

5557-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar, betyder det inte att e tt fel uppstått i systemet. Om pro-
blemet kvarstår ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utru stning kontrollera bilen.
Varningslampor och varningssummer
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
Bromssystemets varningslampa och varningssummer
(röd indikering)
*1
Indikerar att:
• Bromsvätskenivån är låg; eller
• Funktionsstörning har uppstått i bromssystemet
→ Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad me d motsvarande kvalifikatio-
ner och utrustning. Det kan vara farligt att fortsätta köra.
Bromssystem, varningslampa (gul indikering) Indikerar funktionsstörning i:
• Det regenerativa bromssystemet; eller
• Det elektroniskt styrda bromssystemet
→ Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Laddningssystem, varningslampa
Indikerar en funktionsstörning i bilens laddningssystem
→ Stanna bilen omedelbart på en säker plats och
kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM47B56SE.book Page 555 Wedne sday, September 21, 2016 5:34 PM

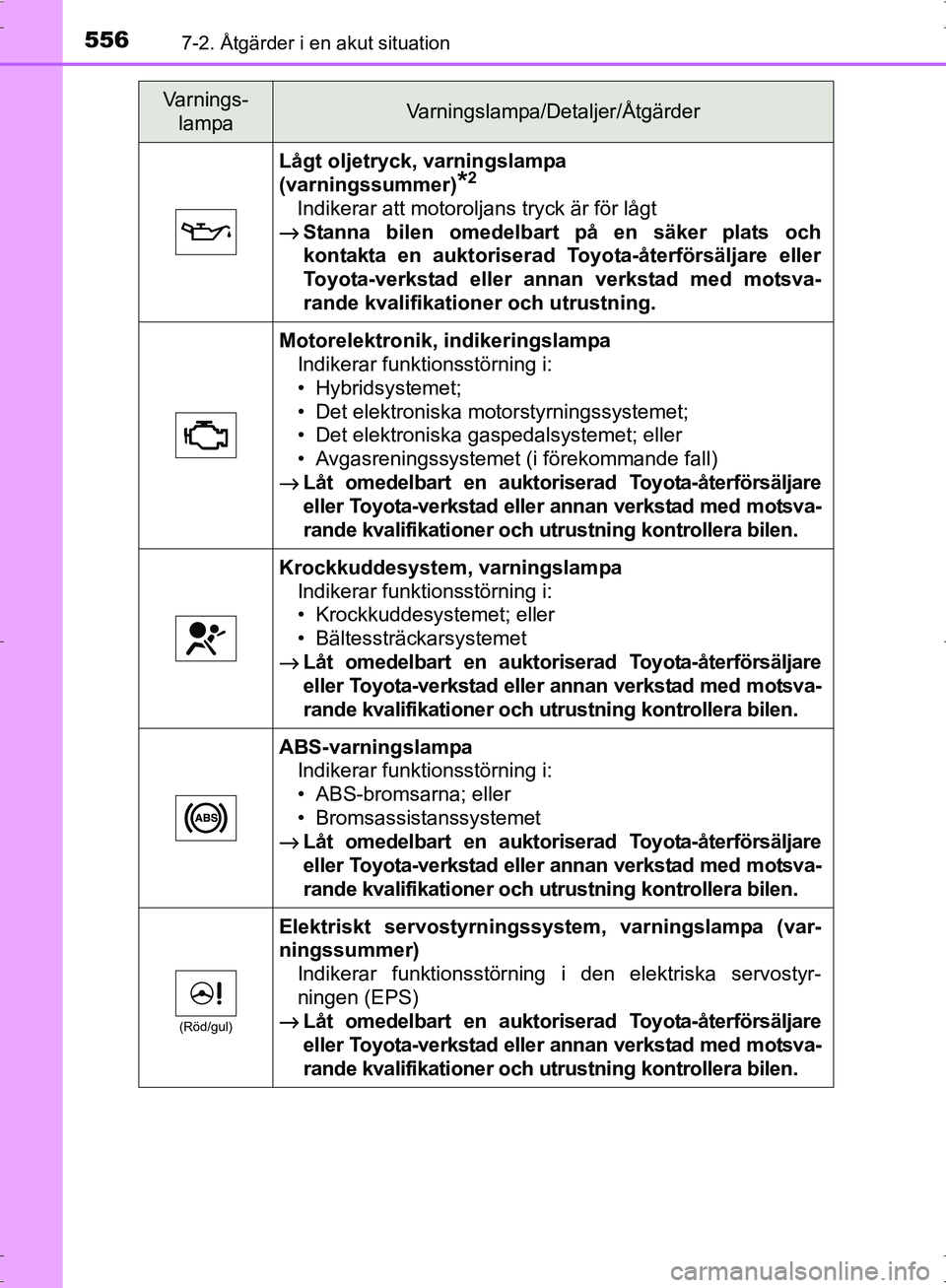

5567-2. Åtgärder i en akut situation
OM47B56SE
Lågt oljetryck, varningslampa
(varningssummer)
*2
Indikerar att motoroljans tryck är för lågt
→ Stanna bilen omedelbart på en säker plats och
kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Motorelektronik, indikeringslampa
Indikerar funktionsstörning i:
• Hybridsystemet;
• Det elektroniska motorstyrningssystemet;
• Det elektroniska gaspedalsystemet; eller
• Avgasreningssystemet (i förekommande fall)
→ Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet
→ Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
ABS-varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet
→ Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(Röd/gul)
Elektriskt servostyrningssystem, varningslampa (var-
ningssummer) Indikerar funktionsstörning i den elektriska servostyr-
ningen (EPS)
→ Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM47B56SE.book Page 556 Wedne sday, September 21, 2016 5:34 PM

5577-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
(Blinkar)
(I förekommande fall)
PCS, varningslampa
Om varningslampan blinkar (o ch en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
Om varningslampan blinkar (och en varningssummer inte
hörs):
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt inaktiverat, möjligen på grund av något av följan\
de:
• Ytan på vindrutan kring radarsensorn eller kamerasens- orn är smutsig eller täckt med kondens, is, dekaler etc.
→ Avlägsna smuts, kondens, is, dekaler, etc. ( →Sid. 270)
• Driftsförutsättningarna för radarsensorn eller kamera- sensorn (t.ex. temperaturen) har inte uppfyllts
→ I det här fallet går det att köra bilen. PCS (det aktiva
krockskyddssystemet) aktiveras när driftsförutsätt-
ningarna (t.ex. temper aturen) uppfylls igen.
Om varningslampan tänds:
Endera VSC (antisladdsystemet) eller PCS (det aktiva
krockskyddssystemet) har inaktiverats, eller båda har
inaktiverats.
→ Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( →Sid. 277, 418)
Slirindikeringslampa
Indikerar funktionsstörning i:
• VSC-systemet;
• TRC-systemet; eller
• Hjälpsystemet vid start i motlut
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrol-
lera bilen.
Lampan blinkar när ABS-, VSC- eller TRC-systemen är i drift.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM47B56SE.book Page 557 Wedne sday, September 21, 2016 5:34 PM

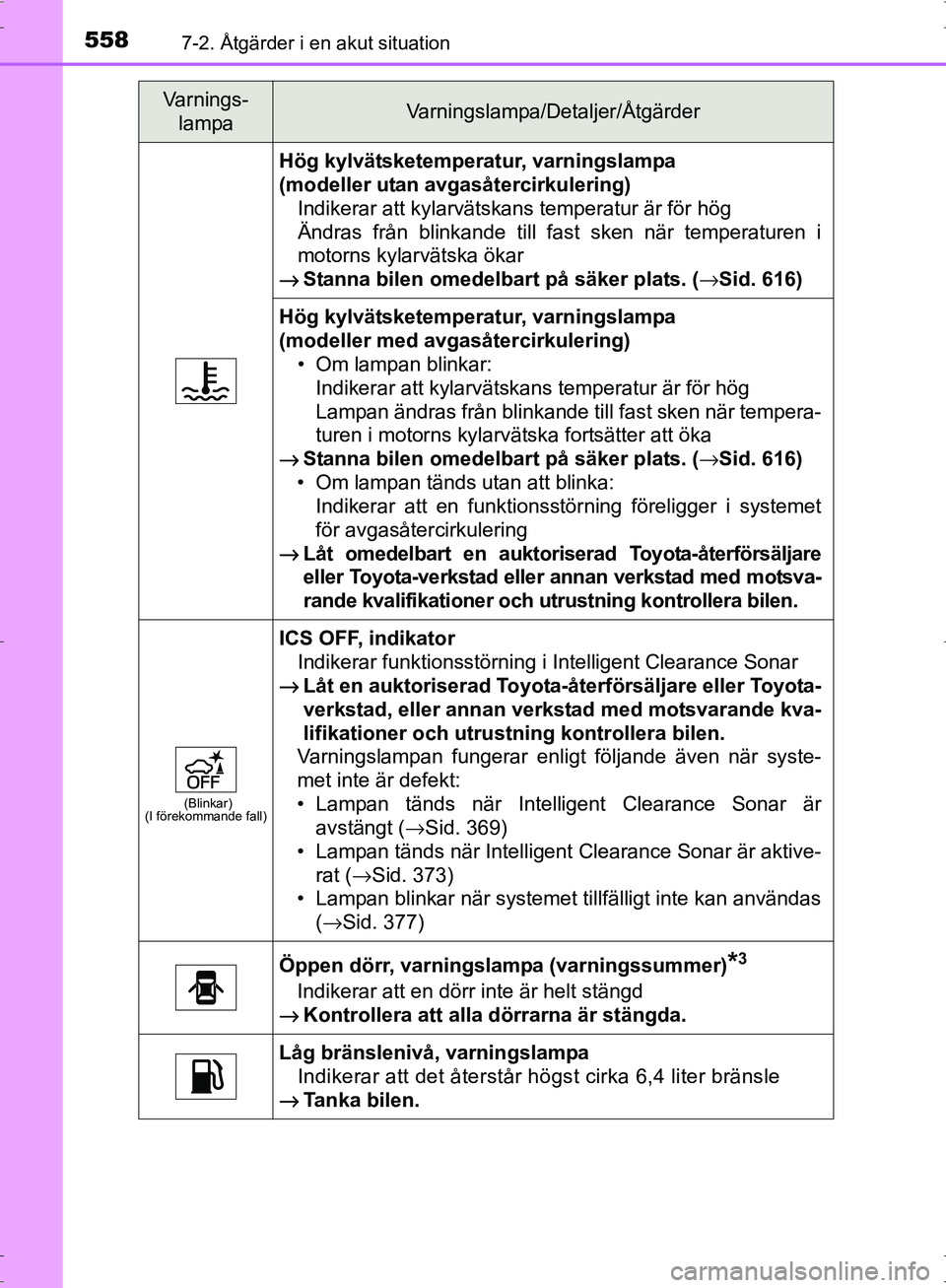

5587-2. Åtgärder i en akut situation
OM47B56SE
Hög kylvätsketemperatur, varningslampa
(modeller utan avgasåtercirkulering)Indikerar att kylarvätskans temperatur är för hög
Ändras från blinkande till fast sken när temperaturen i
motorns kylarvätska ökar
→ Stanna bilen omedelbart på säker plats. ( →Sid. 616)
Hög kylvätsketemperatur, varningslampa
(modeller med avgasåtercirkulering)
• Om lampan blinkar:
Indikerar att kylarvätskans temperatur är för hög
Lampan ändras från blinkande till fast sken när tempera-
turen i motorns kylarvätska fortsätter att öka
→ Stanna bilen omedelbart på säker plats. ( →Sid. 616)
• Om lampan tänds utan att blinka: Indikerar att en funktionsstörning föreligger i systemet
för avgasåtercirkulering
→ Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(Blinkar)
(I förekommande fall)
ICS OFF, indikator
Indikerar funktionsstörning i Intelligent Clearance Sonar
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Varningslampan fungerar enligt följande även när syste-
met inte är defekt:
• Lampan tänds när Intelligent Clearance Sonar är avstängt ( →Sid. 369)
• Lampan tänds när Intelligent Clearance Sonar är aktive-
rat ( →Sid. 373)
• Lampan blinkar när systemet tillfälligt inte kan användas (→Sid. 377)
Öppen dörr, varningslampa (varningssummer)*3
Indikerar att en dörr inte är helt stängd
→ Kontrollera att alla dörrarna är stängda.
Låg bränslenivå, varningslampa
Indikerar att det återstår högst cirka 6,4 liter bränsle
→ Tanka bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM47B56SE.book Page 558 Wedne sday, September 21, 2016 5:34 PM

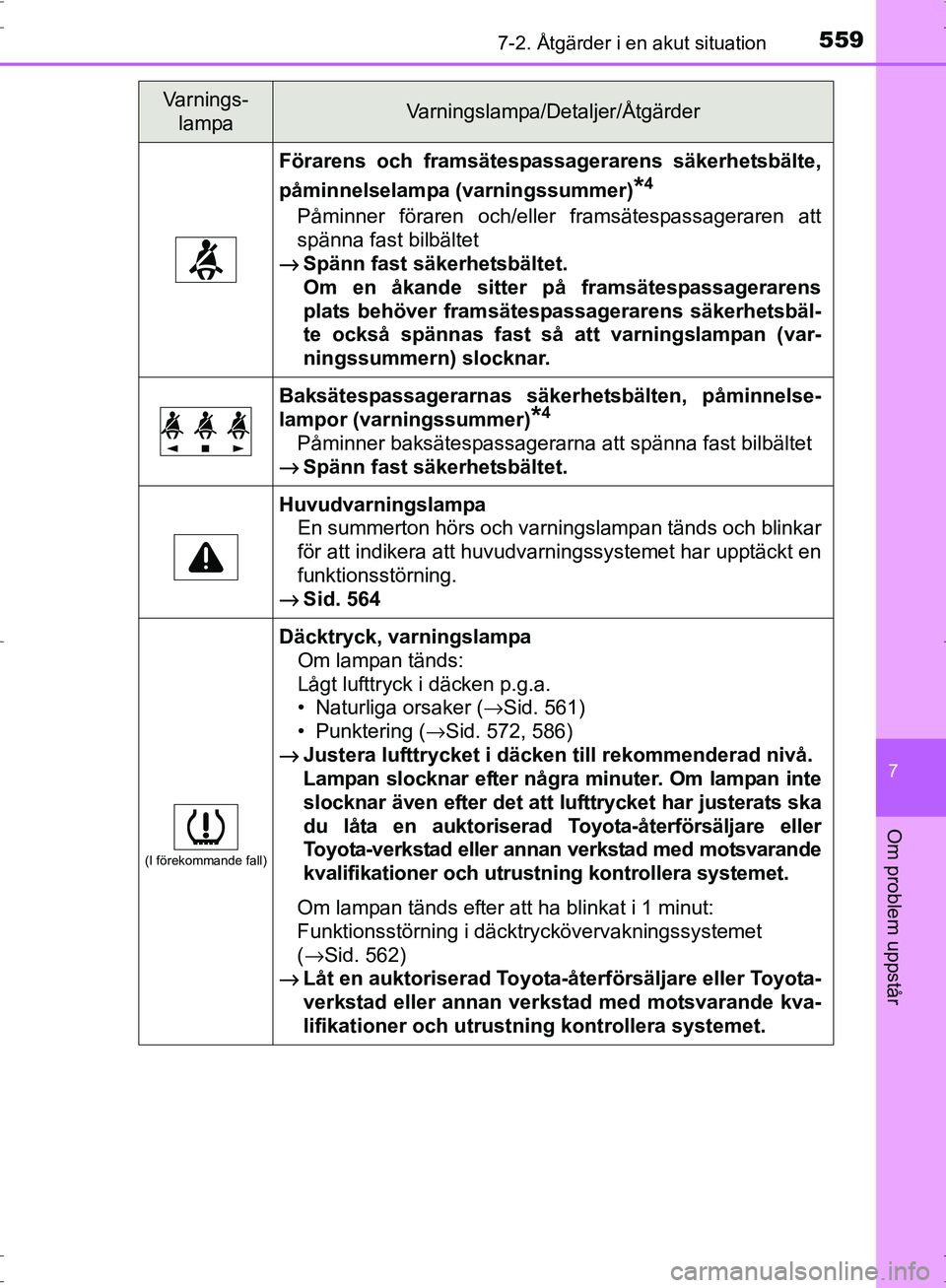

5597-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
Förarens och framsätespassagerarens säkerhetsbälte,
påminnelselampa (varningssummer)
*4
Påminner föraren och/eller framsätespassageraren att
spänna fast bilbältet
→ Spänn fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarens
plats behöver framsätespassagerarens säkerhetsbäl-
te också spännas fast så att varningslampan (var-
ningssummern) slocknar.
Baksätespassagerarnas säkerhetsbälten, påminnelse-
lampor (varningssummer)
*4
Påminner baksätespassagerarna att spänna fast bilbältet
→ Spänn fast säkerhetsbältet.
Huvudvarningslampa
En summerton hörs och varningslampan tänds och blinkar
för att indikera att huvudvarningssystemet har upptäckt en
funktionsstörning.
→ Sid. 564
(I förekommande fall)
Däcktryck, varningslampa
Om lampan tänds:
Lågt lufttryck i däcken p.g.a.
• Naturliga orsaker ( →Sid. 561)
• Punktering ( →Sid. 572, 586)
→ Justera lufttrycket i däcken till rekommenderad nivå.
Lampan slocknar efter några minuter. Om lampan inte
slocknar även efter det att lufttrycket har justerats ska
du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera systemet.
Om lampan tänds efter att ha blinkat i 1 minut:
Funktionsstörning i däcktryckövervakningssystemet
( →Sid. 562)
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kva-
lifikationer och utrustni ng kontrollera systemet.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM47B56SE.book Page 559 Wedne sday, September 21, 2016 5:34 PM

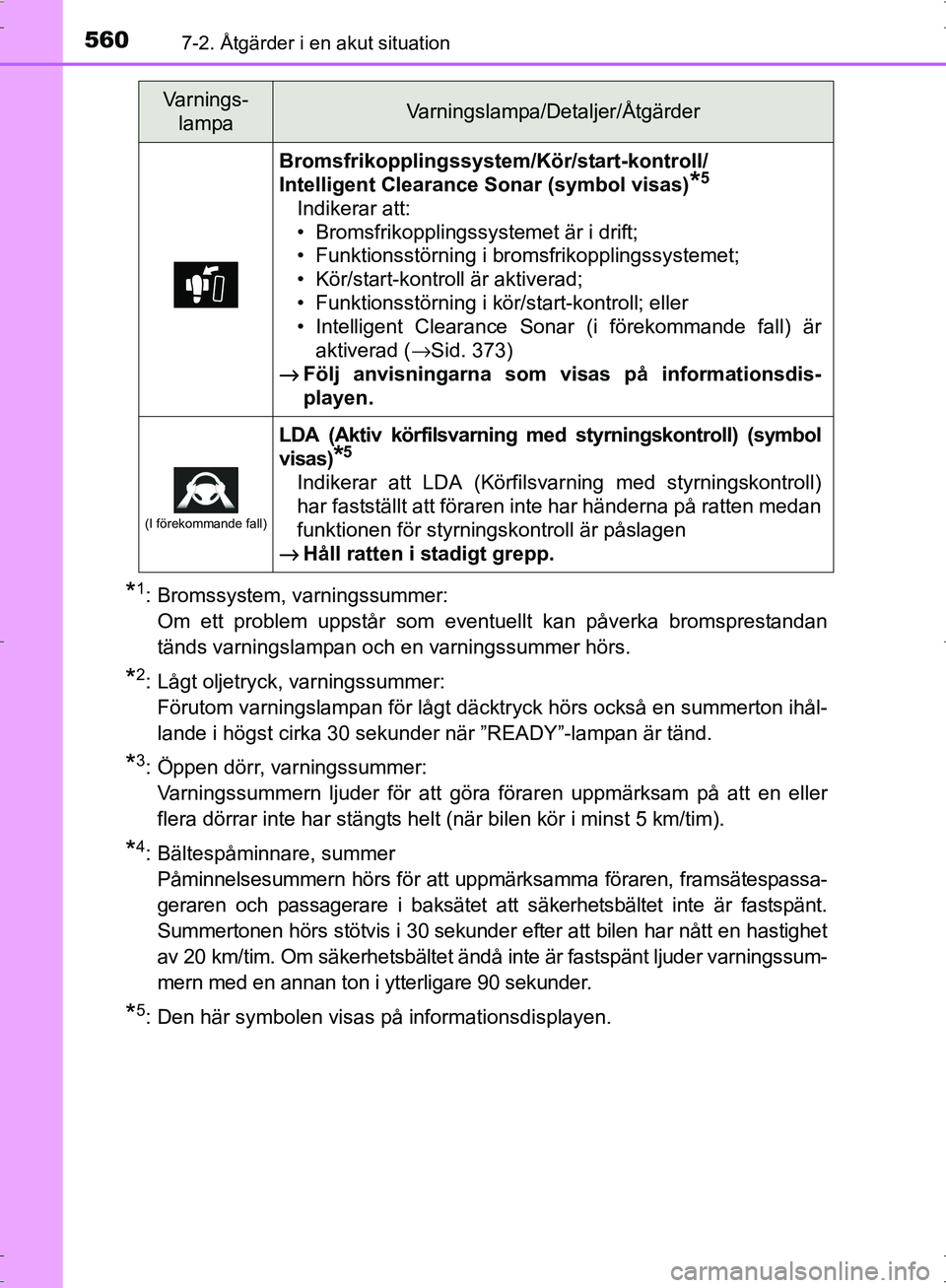

5607-2. Åtgärder i en akut situation
OM47B56SE
*1: Bromssystem, varningssummer:Om ett problem uppstår som eventuellt kan påverka bromsprestandan
tänds varningslampan och en varningssummer hörs.
*2: Lågt oljetryck, varningssummer:Förutom varningslampan för lågt däcktryck hörs också en summerton ihål-
lande i högst cirka 30 sekunder när ”READY”-lampan är tänd.
*3: Öppen dörr, varningssummer: Varningssummern ljuder för att göra föraren uppmärksam på att en eller
flera dörrar inte har stängts helt ( när bilen kör i minst 5 km/tim).
*4: Bältespåminnare, summer
Påminnelsesummern hörs för att uppmärksamma föraren, framsätespassa-
geraren och passagerare i baksätet att säkerhetsbältet inte är fastspänt.
Summertonen hörs stötvis i 30 sekunder efter att bilen har nått en hastighet
av 20 km/tim. Om säkerhetsbältet ändå inte är fastspänt ljuder varningssum-
mern med en annan ton i ytterligare 90 sekunder.
*5: Den här symbolen visas på informationsdisplayen.
Bromsfrikopplingssystem /Kör/start-kontroll/
Intelligent Clearance Sonar (symbol visas)
*5
Indikerar att:
• Bromsfrikopplingssystemet är i drift;
• Funktionsstörning i bromsfrikopplingssystemet;
• Kör/start-kontroll är aktiverad;
• Funktionsstörning i kör/start-kontroll; eller
• Intelligent Clearance Sonar (i förekommande fall) är aktiverad ( →Sid. 373)
→ Följ anvisningarna som vi sas på informationsdis-
playen.
(I förekommande fall)
LDA (Aktiv körfilsvarning me d styrningskontroll) (symbol
visas)
*5
Indikerar att LDA (Körfilsvarning med styrningskontroll)
har fastställt att föraren inte har händerna på ratten medan
funktionen för styrningskontroll är påslagen
→ Håll ratten i stadigt grepp.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM47B56SE.book Page 560 Wedne sday, September 21, 2016 5:34 PM
