TOYOTA PRIUS 2017 Manual del propietario (in Spanish)

1212. Grupo de instrumentos
2
Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

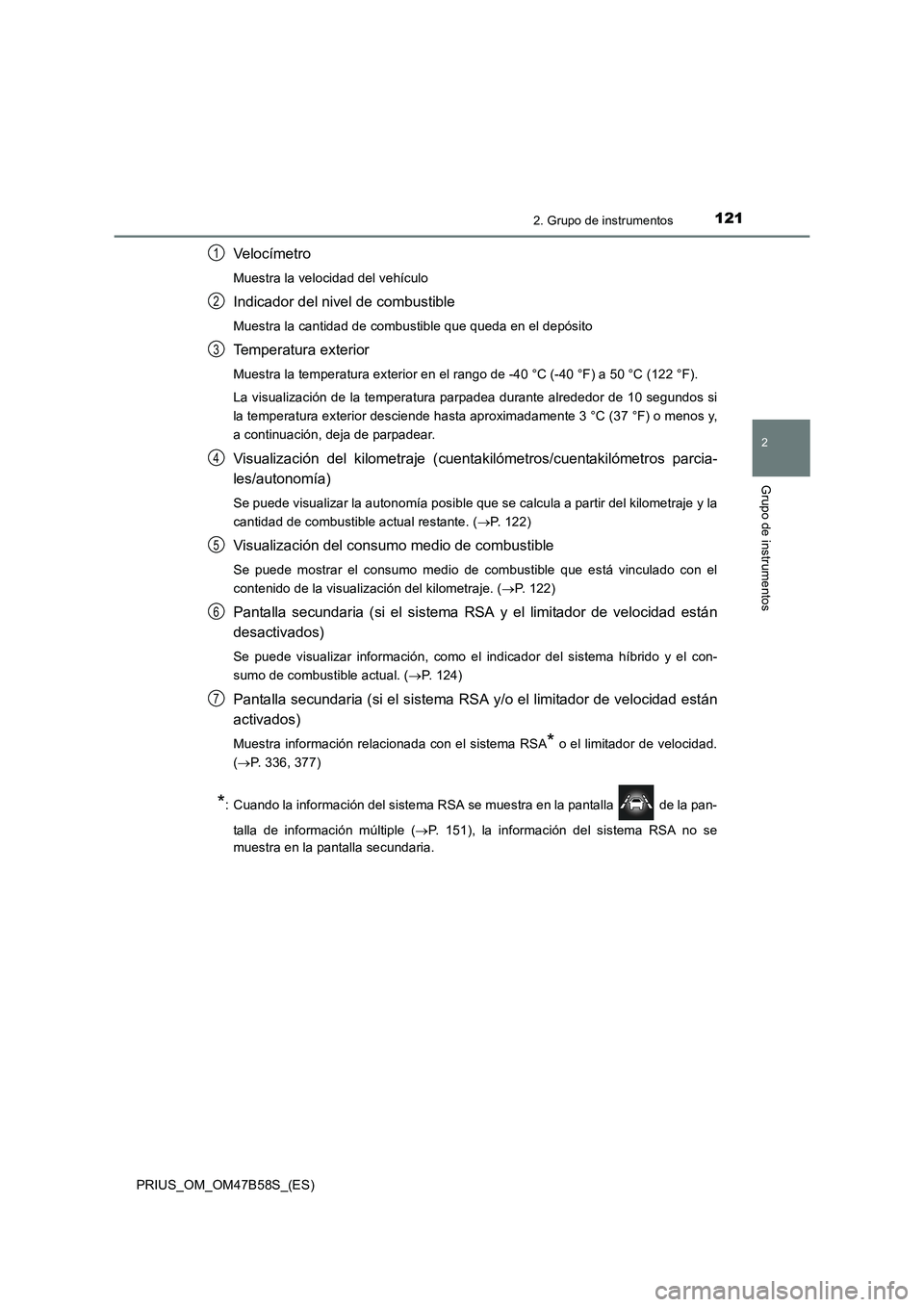

Veloc ímetro
Muestra la velocidad del vehículo
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Temperatura exterior
Muestra la temperatura exterior en el rango de -40 °C (-40 °F) a 50 °C (122 °F).
La visualización de la temperatura parpadea durante alrededor de 10 segundos si
la temperatura exterior desciende hasta aproximadamente 3 °C (37 °F) o menos y,
a continuación, deja de parpadear.
Visualización del kilometraje (cuentakilómetros/cuentakilómetros parcia-
les/autonomía)
Se puede visualizar la autonomía posible que se calcula a partir del kilometraje y la
cantidad de combustible actual restante. (→P. 122)
Visualización del consumo medio de combustible
Se puede mostrar el consumo medio de combustible que está vinculado con el
contenido de la visualización del kilometraje. ( →P. 122)
Pantalla secundaria (si el sistema RSA y el limitador de velocidad están
desactivados)
Se puede visualizar información, como el indicador del sistema híbrido y el con-
sumo de combustible actual. ( →P. 124)
Pantalla secundaria (si el sistema RSA y/o el limitador de velocidad están
activados)
Muestra información relacionada con el sistema RSA* o el limitador de velocidad.
( → P. 336, 377)
*: Cuando la información del sistema RSA se muestra en la pantalla de la pan-
talla de información múltiple ( →P. 151), la información del sistema RSA no se
muestra en la pantalla secundaria.
1
2
3
4
5
6
7

1222. Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

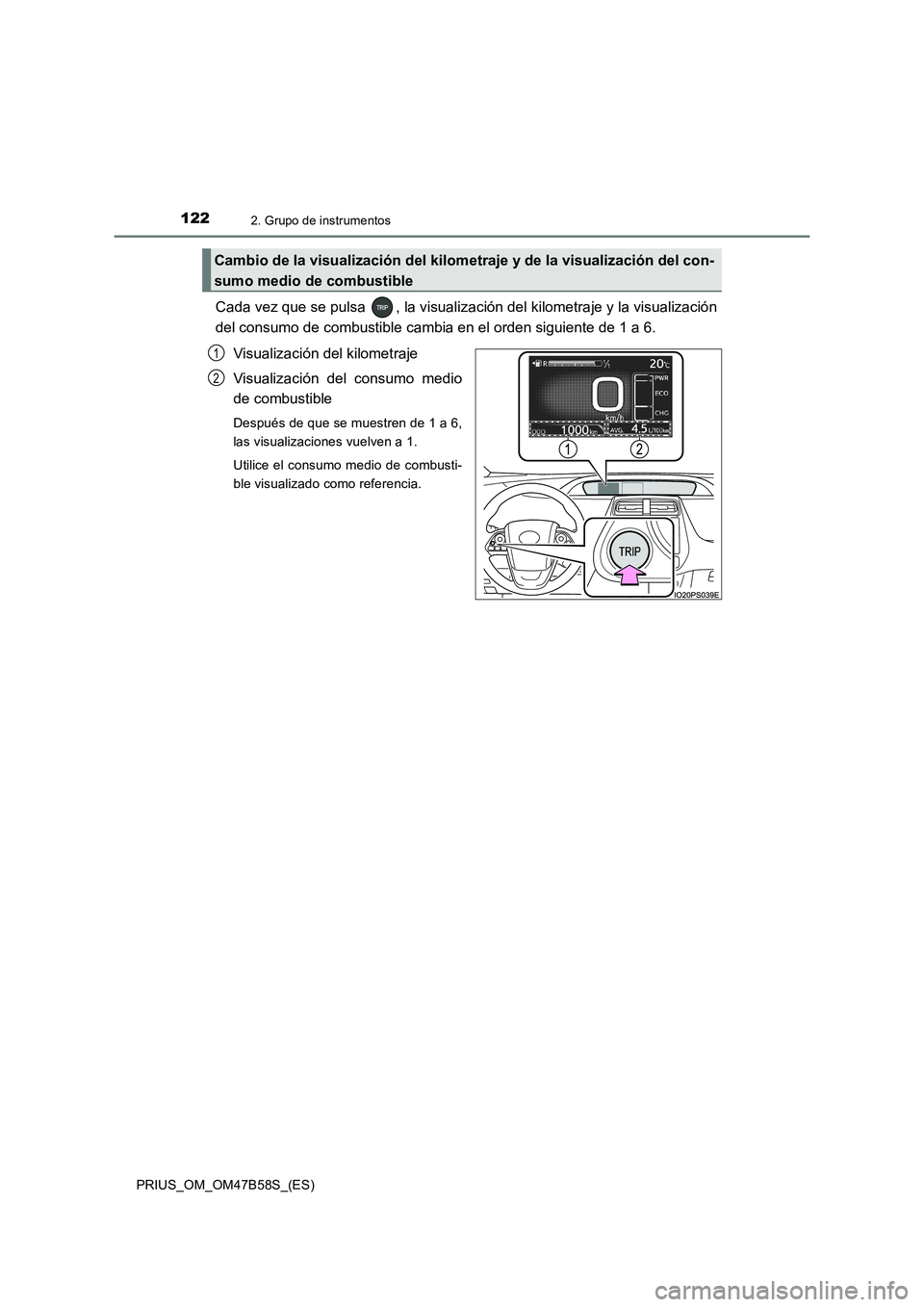

Cada vez que se pulsa , la visualización del kilometraje y la visualización
del consumo de combustible cambia en el orden siguiente de 1 a 6.Visualización del kilometraje
Visualización del consumo medio
de combustible
Después de que se muestren de 1 a 6,
las visualizaciones vuelven a 1.
Utilice el consumo medio de combusti-
ble visualizado como referencia.
Cambio de la visualización del kilometraje y de la visualización del con-
sumo medio de combustible
1
2

1232. Grupo de instrumentos
2
Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

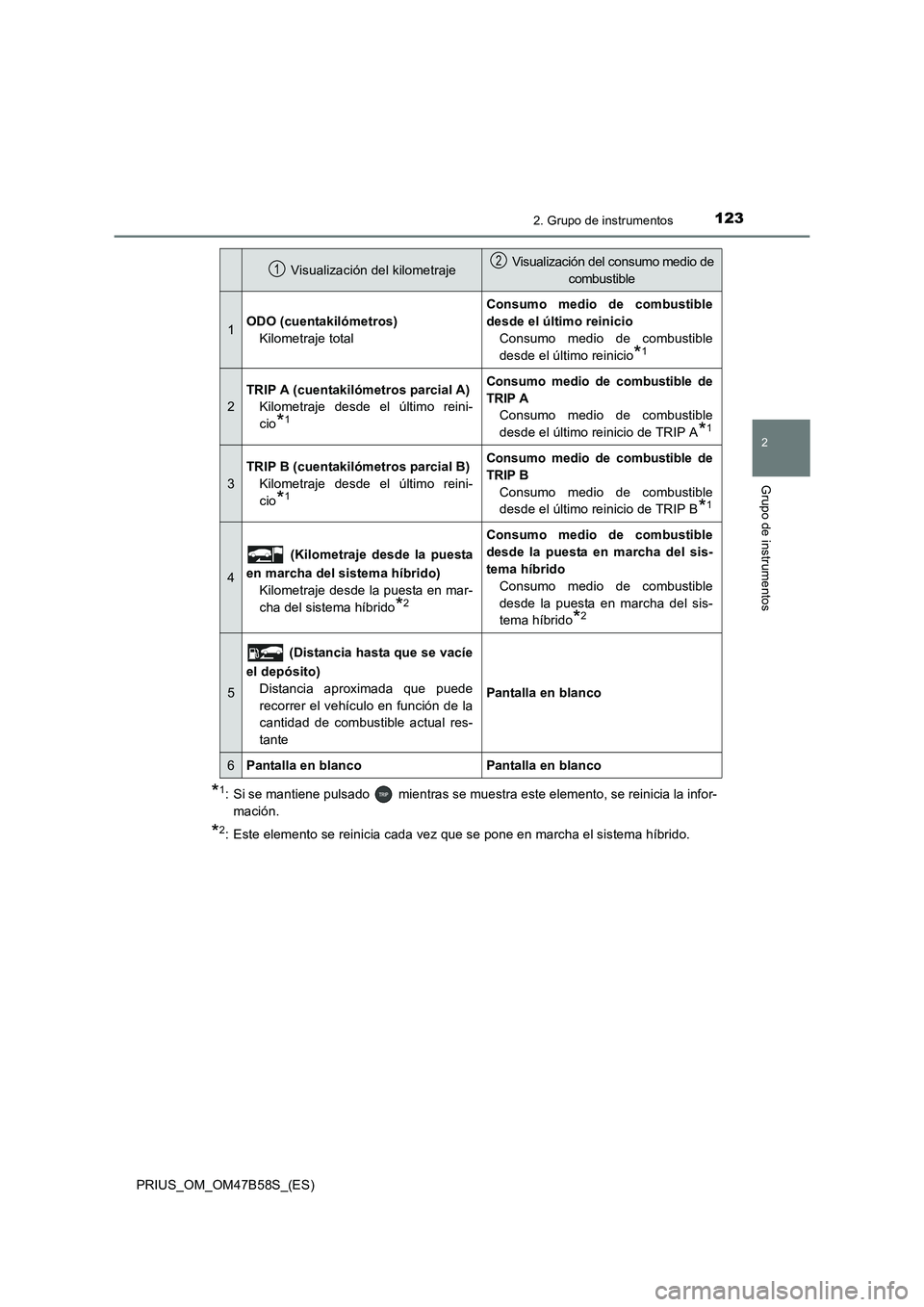

*1: Si se mantiene pulsado mientras se muestra este elemento, se reinicia la infor-mación.
*2: Este elemento se reinicia cada vez que se pone en marcha el sistema híbrido.
Visualización del kilometraje Visualización del consumo medio de
combustible
1ODO (cuentakilómetros)Kilometraje total
Consumo medio de combustible
desde el último reinicioConsumo medio de combustible
desde el último reinicio
*1
2
TRIP A (cuentakilómetros parcial A)Kilometraje desde el último reini-
cio
*1
Consumo medio de combustible de
TRIP AConsumo medio de combustible
desde el último reinicio de TRIP A
*1
3
TRIP B (cuentakilómetros parcial B)
Kilometraje desde el último reini-
cio
*1
Consumo medio de combustible de
TRIP BConsumo medio de combustible
desde el último reinicio de TRIP B
*1
4
(Kilometraje desde la puesta
en marcha del sistema híbrido) Kilometraje desde la puesta en mar-
cha del sistema híbrido
*2
Consumo medio de combustible
desde la puesta en marcha del sis-
tema híbridoConsumo medio de combustible
desde la puesta en marcha del sis-
tema híbrido
*2
5
(Distancia hasta que se vacíe
el depósito) Distancia aproximada que puede
recorrer el vehículo en función de la
cantidad de combustible actual res-
tante
Pantalla en blanco
6Pantalla en blancoPantalla en blanco
12

1242. Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

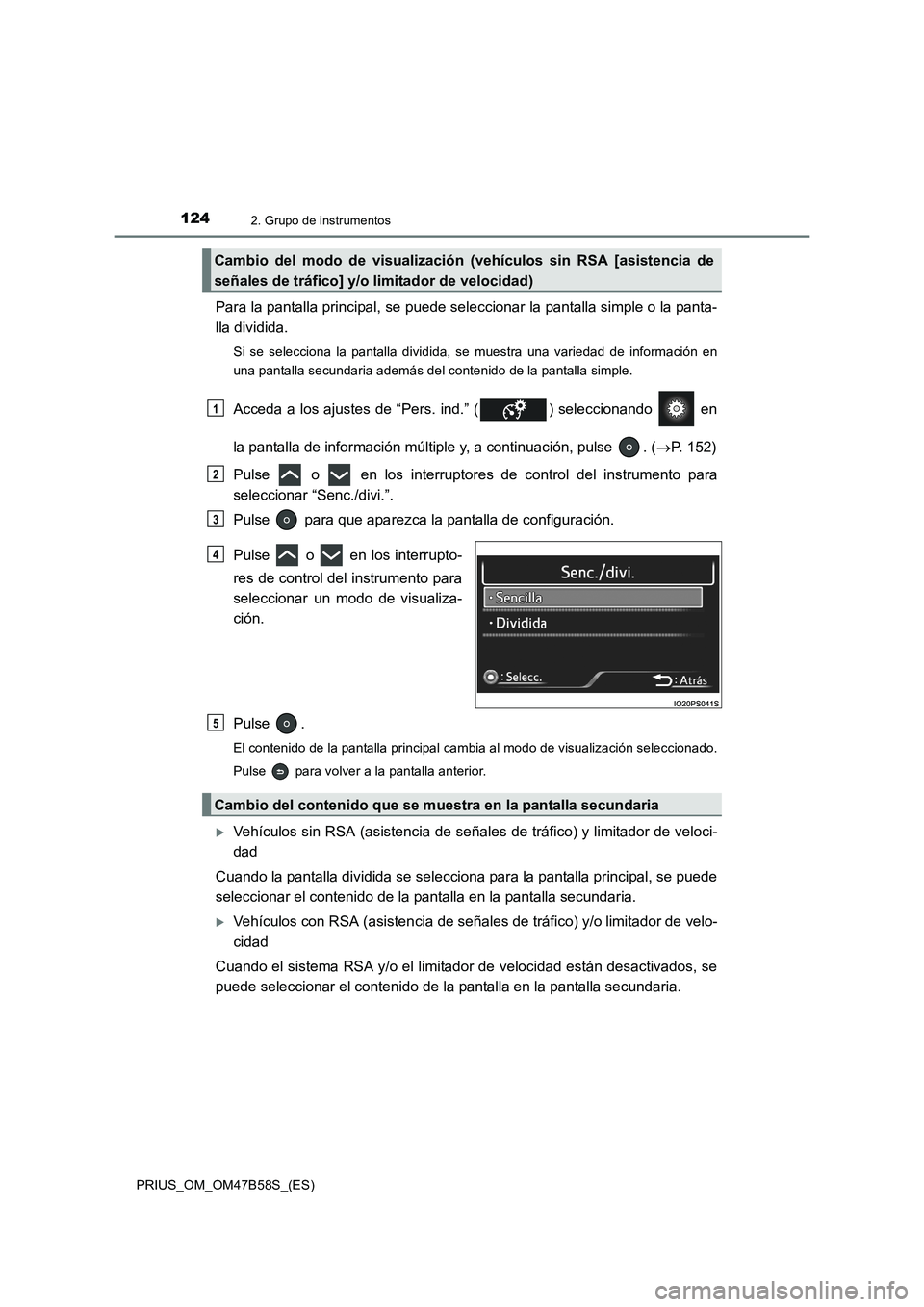

Para la pantalla principal, se puede seleccionar la pantalla simple o la panta-
lla dividida.
Si se selecciona la pantalla dividida, se muestra una variedad de información en
una pantalla secundaria además del contenido de la pantalla simple.
Acceda a los ajustes de “Pers. ind.” ( ) seleccionando en
la pantalla de información múltiple y, a continuación, pulse . (→P. 152)
Pulse o en los interruptores de control del instrumento para
seleccionar “Senc./divi.”.
Pulse para que aparezca la pantalla de configuración.
Pulse o en los interrupto-
res de control del instrumento para
seleccionar un modo de visualiza-
ción.
Pulse .
El contenido de la pantalla principal cambia al modo de visualización seleccionado.
Pulse para volver a la pantalla anterior.
XVehículos sin RSA (asistencia de señales de tráfico) y limitador de veloci-
dad
Cuando la pantalla dividida se selecciona para la pantalla principal, se puede
seleccionar el contenido de la pantalla en la pantalla secundaria.
XVehículos con RSA (asistencia de señales de tráfico) y/o limitador de velo-
cidad
Cuando el sistema RSA y/o el limitador de velocidad están desactivados, se
puede seleccionar el contenido de la pantalla en la pantalla secundaria.
Cambio del modo de visualización (vehículos sin RSA [asistencia de
señales de tráfico] y/o limitador de velocidad)
1
2
3
4
Cambio del contenido que se muestra en la pantalla secundaria
5

1252. Grupo de instrumentos
2
Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

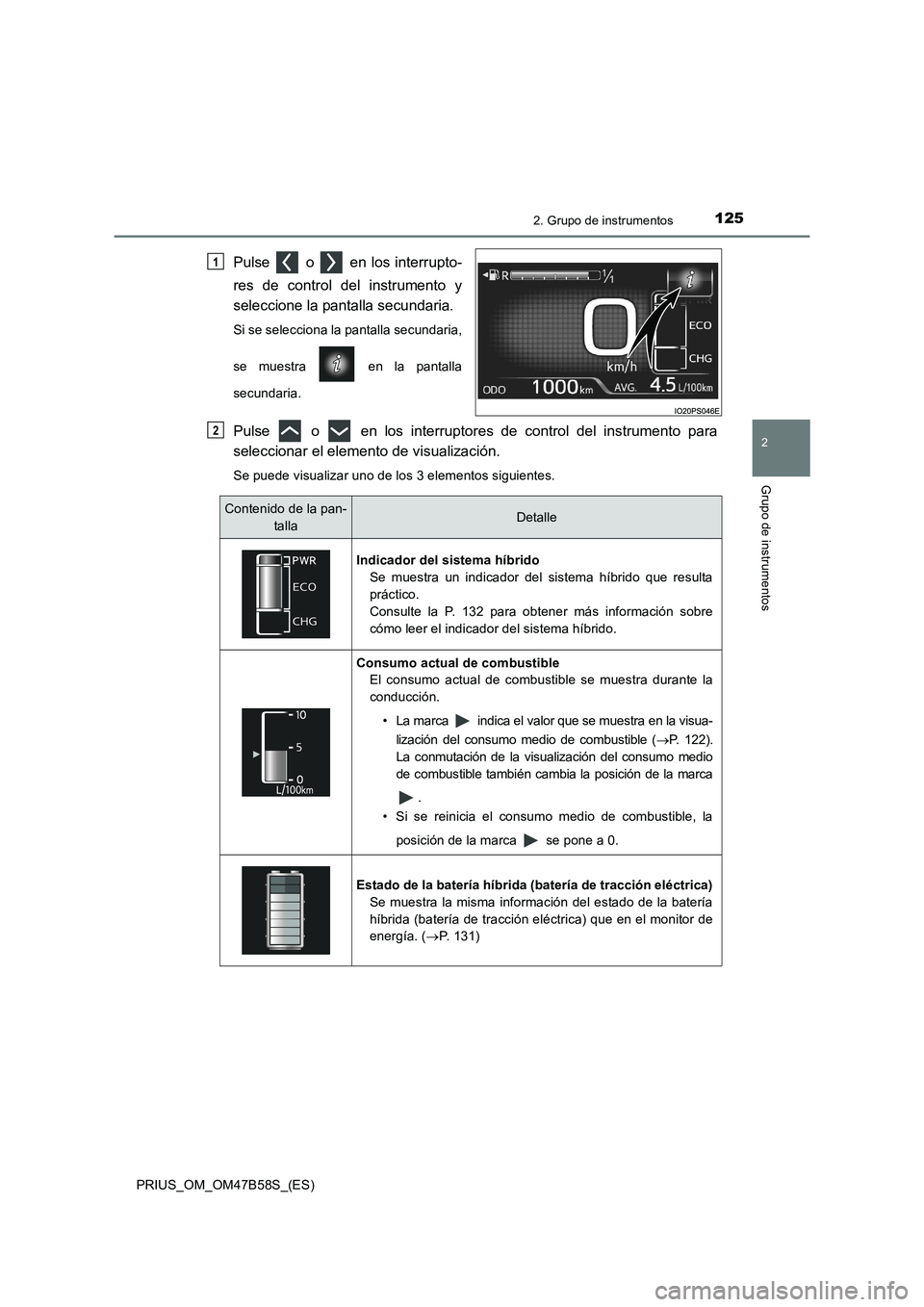

Pulse o en los interrupto-
res de control del instrumento y
seleccione la pantalla secundaria.
Si se selecciona la pantalla secundaria,
se muestra en la pantalla
secundaria.
Pulse o en los interruptores de control del instrumento para
seleccionar el elemento de visualización.
Se puede visualizar uno de los 3 elementos siguientes.
1
2
Contenido de la pan-tallaDetalle
Indicador del sistema híbrido Se muestra un indicador del sistema híbrido que resulta
práctico.
Consulte la P. 132 para obtener más información sobre
cómo leer el indicador del sistema híbrido.
Consumo actual de combustibleEl consumo actual de combustible se muestra durante la
conducción.
• La marca indica el valor que se muestra en la visua-lización del consumo medio de combustible ( →P. 122).
La conmutación de la visualización del consumo medio
de combustible también cambia la posición de la marca
.
• Si se reinicia el consumo medio de combustible, la
posición de la marca se pone a 0.
Estado de la batería híbrida (batería de tracción eléctrica)Se muestra la misma información del estado de la batería
híbrida (batería de tracción eléctrica) que en el monitor de
energía. ( →P. 131)

1262. Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h
[12 mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje, túnel, etc.)
● Si aparece “-” o “E”, es posible que el sistema tenga alguna avería.
Lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado o a
cualquier otro establecimiento con personal debidamente cualificado y equipado.
■ Distancia hasta que se vacíe el depósito
●Esta distancia se calcula de acuerdo con el consumo medio de combustible. Por
tanto, la distancia real que se puede recorrer puede no coincidir exactamente con la
que se indica.
● Puede que la pantalla no se actualice cuando solo se añade una pequeña cantidad
de combustible al depósito.
Al repostar, desactive el interruptor de arranque. Si el vehículo se reposta sin desac-
tivar el interruptor de arranque, puede que la pantalla no se actualice.
■ Conmutación del modo de conducción ( →P. 375)
*: La animación que se muestra cuando se cambia el modo de conducción se puede
desactivar en los ajustes de “Pers. ind.”. ( →P. 156)
Cuando se conmuta el modo de conducción, el
indicador del modo de conducción cambia y se
muestra una animación
* en la pantalla de
información múltiple.
Asimismo, el color de fondo de la pantalla prin-
cipal, del monitor de energía ( →P. 130) y del
indicador del sistema híbrido ( →P. 132) cam-
bia como se indica a continuación.
Modos de conducciónColor de fondo
Modo normal Verde
Modo de potenciaRojo
Modo de conducción EcoAzul

127
2
2. Grupo de instrumentos
Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

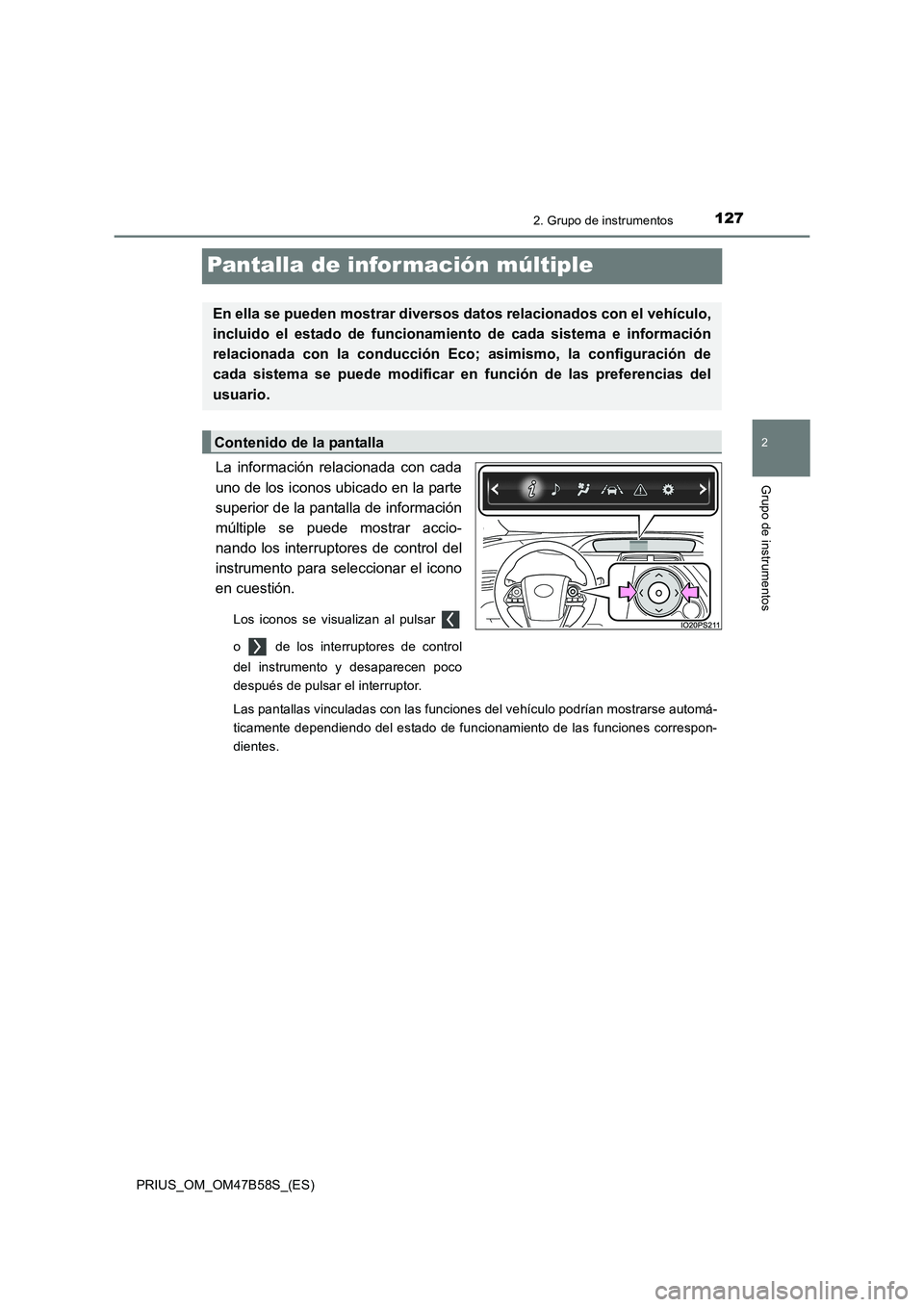

Pantalla de infor mación múltiple
La información relacionada con cada
uno de los iconos ubicado en la parte
superior de la pantalla de información
múltiple se puede mostrar accio-
nando los interruptores de control del
instrumento para seleccionar el icono
en cuestión.
Los iconos se visualizan al pulsar
o de los interruptores de control
del instrumento y desaparecen poco
después de pulsar el interruptor.
Las pantallas vinculadas con las funciones del vehículo podrían mostrarse automá-
ticamente dependiendo del estado de funcionamiento de las funciones correspon-
dientes.
En ella se pueden mostrar diversos datos relacionados con el vehículo,
incluido el estado de funcionamiento de cada sistema e información
relacionada con la conducción Eco; asimismo, la configuración de
cada sistema se puede modificar en función de las preferencias del
usuario.
Contenido de la pantalla

1282. Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

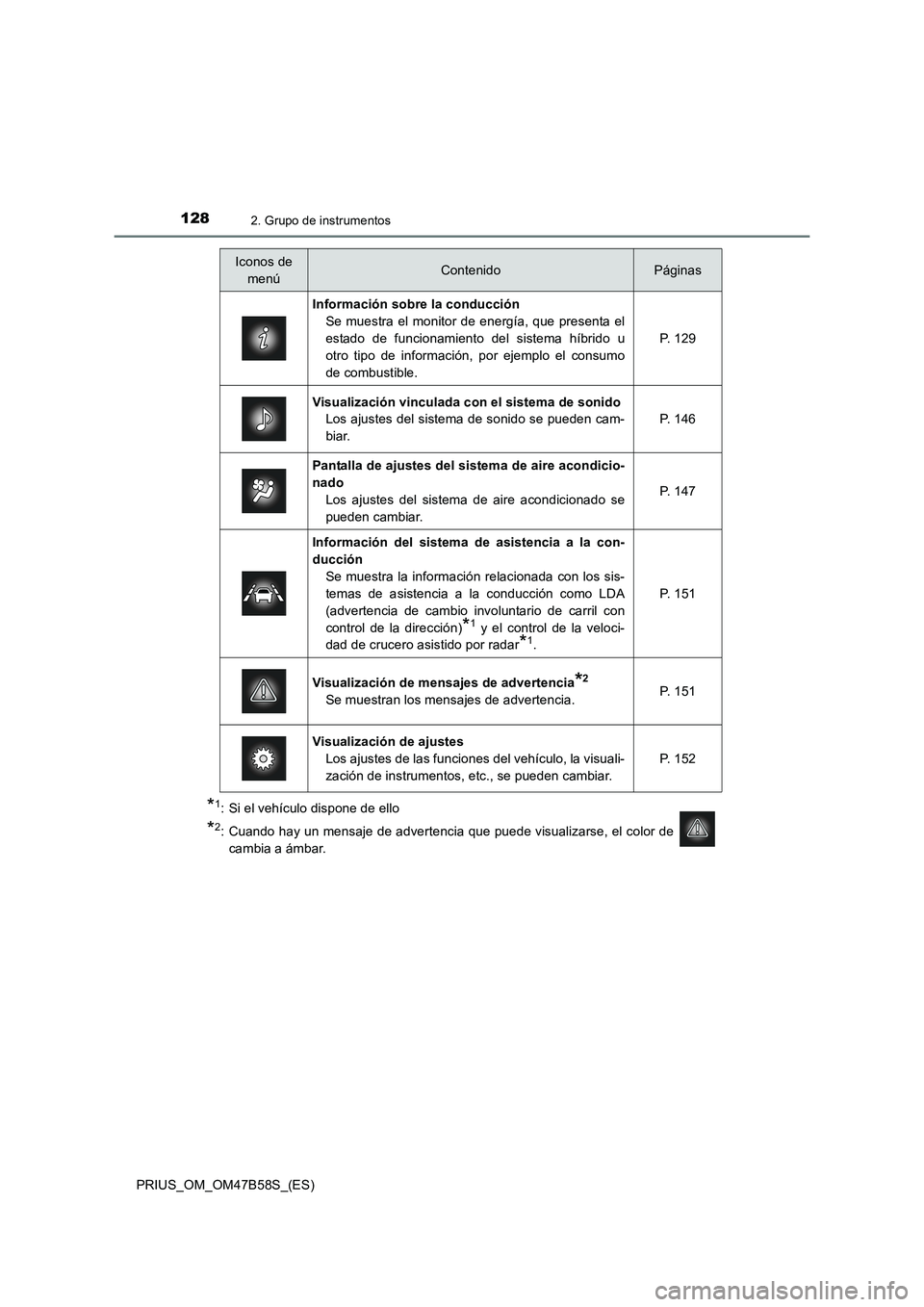

*1: Si el vehículo dispone de ello
*2: Cuando hay un mensaje de advertencia que puede visualizarse, el color de cambia a ámbar.
Iconos de menúContenidoPáginas
Información sobre la conducción Se muestra el monitor de energía, que presenta el
estado de funcionamiento del sistema híbrido u
otro tipo de información, por ejemplo el consumo
de combustible. P. 1 2 9
Visualización vinculada c
on el sistema de sonido
Los ajustes del sistema de sonido se pueden cam-
biar.
P. 1 4 6
Pantalla de ajustes del sistema de aire acondicio-
nado Los ajustes del sistema de aire acondicionado se
pueden cambiar.
P. 1 4 7
Información del sistema de asistencia a la con-
ducción
Se muestra la información relacionada con los sis-
temas de asistencia a la conducción como LDA
(advertencia de cambio involuntario de carril con
control de la dirección)
*1 y el control de la veloci-
dad de crucero asistido por radar
*1.
P. 1 5 1
Visualización de mensajes de advertencia*2
Se muestran los mensajes de advertencia.P. 1 5 1
Visualización de ajustes
Los ajustes de las funciones del vehículo, la visuali-
zación de instrumentos, etc., se pueden cambiar.
P. 1 5 2

1292. Grupo de instrumentos
2
Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

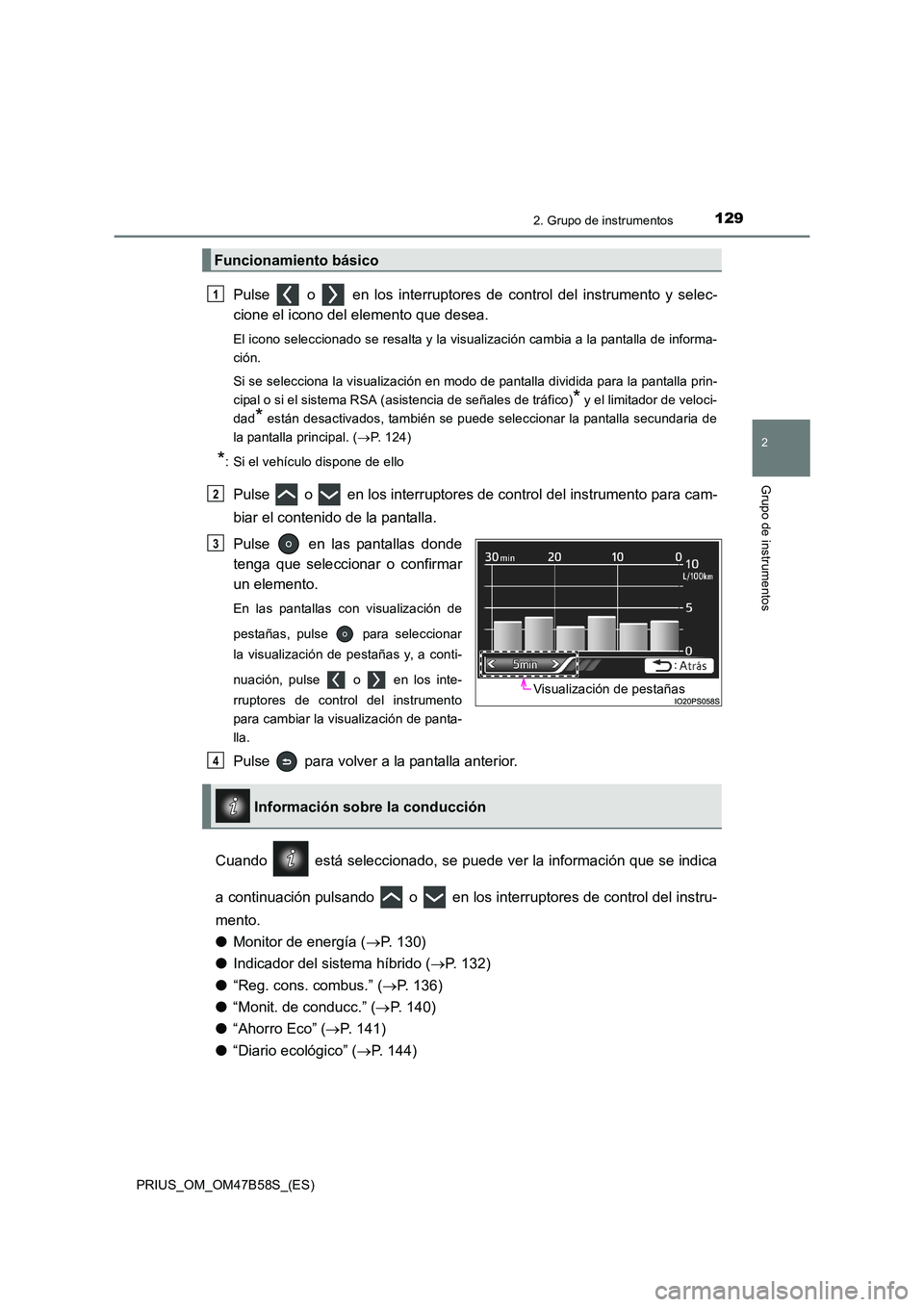

Pulse o en los interruptores de control del instrumento y selec-
cione el icono del elemento que desea.
El icono seleccionado se resalta y la visualización cambia a la pantalla de informa-
ción.
Si se selecciona la visualización en modo de pantalla dividida para la pantalla prin-
cipal o si el sistema RSA (asistencia de señales de tráfico)
* y el limitador de veloci-
dad
* están desactivados, también se puede seleccionar la pantalla secundaria de
la pantalla principal. ( →P. 124)
*: Si el vehículo dispone de ello
Pulse o en los interruptores de control del instrumento para cam-
biar el contenido de la pantalla.
Pulse en las pantallas donde
tenga que seleccionar o confirmar
un elemento.
En las pantallas con visualización de
pestañas, pulse para seleccionar
la visualización de pestañas y, a conti-
nuación, pulse o en los inte-
rruptores de control del instrumento
para cambiar la visualización de panta-
lla.
Pulse para volver a la pantalla anterior.
Cuando está seleccionado, se puede ver la información que se indica
a continuación pulsando o en los interruptores de control del instru-
mento.
● Monitor de energía ( →P. 130)
● Indicador del sistema híbrido ( →P. 132)
● “Reg. cons. combus.” ( →P. 136)
● “Monit. de conducc.” ( →P. 140)
● “Ahorro Eco” ( →P. 141)
● “Diario ecológico” ( →P. 144)
Funcionamiento básico
1
2
Visualización de pestañas
3
Información sobre la conducción
4

1302. Grupo de instrumentos
PRIUS_OM_OM47B58S_(ES)

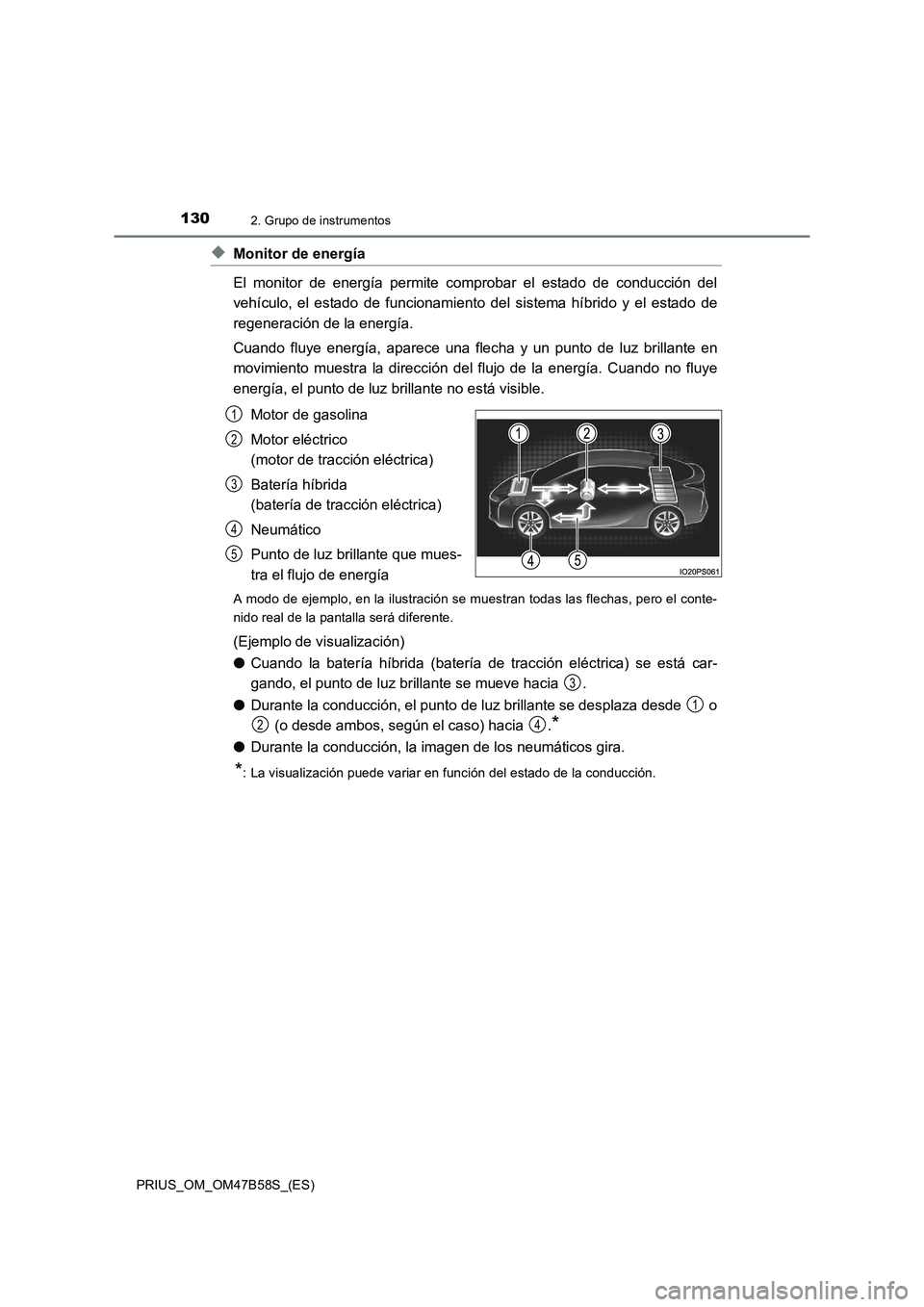

◆Monitor de energía
El monitor de energía permite comprobar el estado de conducción del
vehículo, el estado de funcionamiento del sistema híbrido y el estado de
regeneración de la energía.
Cuando fluye energía, aparece una flecha y un punto de luz brillante en
movimiento muestra la dirección del flujo de la energía. Cuando no fluye
energía, el punto de luz brillante no está visible.Motor de gasolina
Motor eléctrico
(motor de tracción eléctrica)
Batería híbrida
(batería de tracción eléctrica)
Neumático
Punto de luz brillante que mues-
tra el flujo de energía
A modo de ejemplo, en la ilustración se muestran todas las flechas, pero el conte-
nido real de la pantalla será diferente.
(Ejemplo de visualización)
●Cuando la batería híbrida (batería de tracción eléctrica) se está car-
gando, el punto de luz brillante se mueve hacia .
● Durante la conducción, el punto de luz brillante se desplaza desde o
(o desde ambos, según el caso) hacia .
*
●Durante la conducción, la imagen de los neumáticos gira.
*: La visualización puede variar en función del estado de la conducción.
1
2
3
4
5
3
1
24
