TOYOTA PRIUS 2017 Omistajan Käsikirja (in Finnish)

361
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM47B56FI

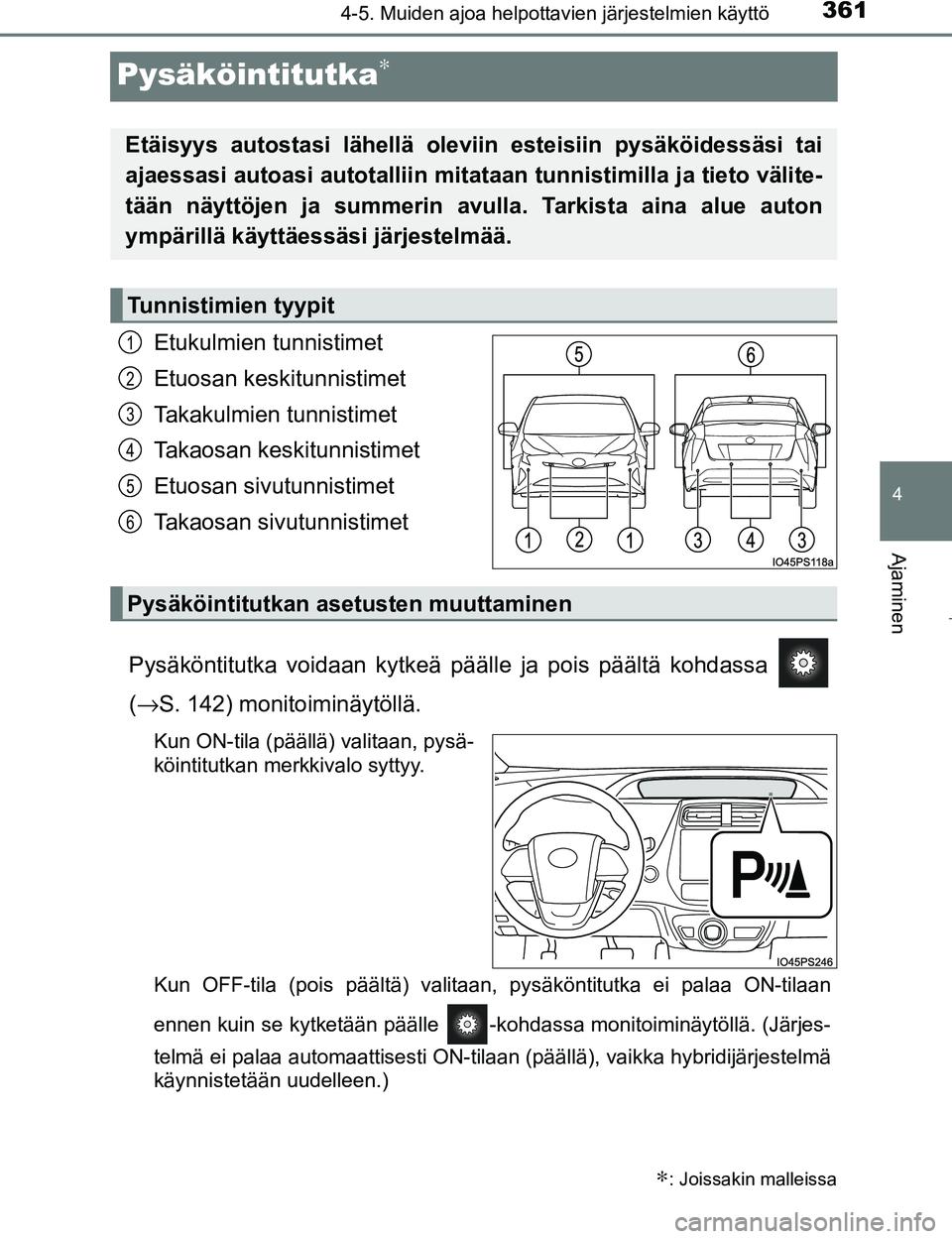

Pysäköintitutka∗
Etukulmien tunnistimet
Etuosan keskitunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet
Etuosan sivutunnistimet
Takaosan sivutunnistimet
Pysäköntitutka voidaan kytkeä pää lle ja pois päältä kohdassa
( → S. 142) monitoiminäytöllä.
Kun ON-tila (päällä) valitaan, pysä-
köintitutkan merkkivalo syttyy.
Kun OFF-tila (pois päältä) valitaan, pysäköntitutka ei palaa ON-tilaan
ennen kuin se kytketään päälle -kohdassa monitoiminäytöllä. (Järjes-
telmä ei palaa automaattisesti ON-tilaan (päällä), vaikka hybridijärjestelmä
käynnistetään uudelleen.)
∗: Joissakin malleissa
Etäisyys autostasi lähellä olev iin esteisiin pysäköidessäsi tai
ajaessasi autoasi autotalliin mitata an tunnistimilla ja tieto välite-
tään näyttöjen ja summerin avulla. Tarkista aina alue auton
ympärillä käyttäessäsi järjestelmää.
Tunnistimien tyypit
1
2
3
4
5
6
Pysäköintitutkan asetusten muuttaminen
OM47B56FI.book Page 361 M onday, March 6, 2017 3:43 PM

3624-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

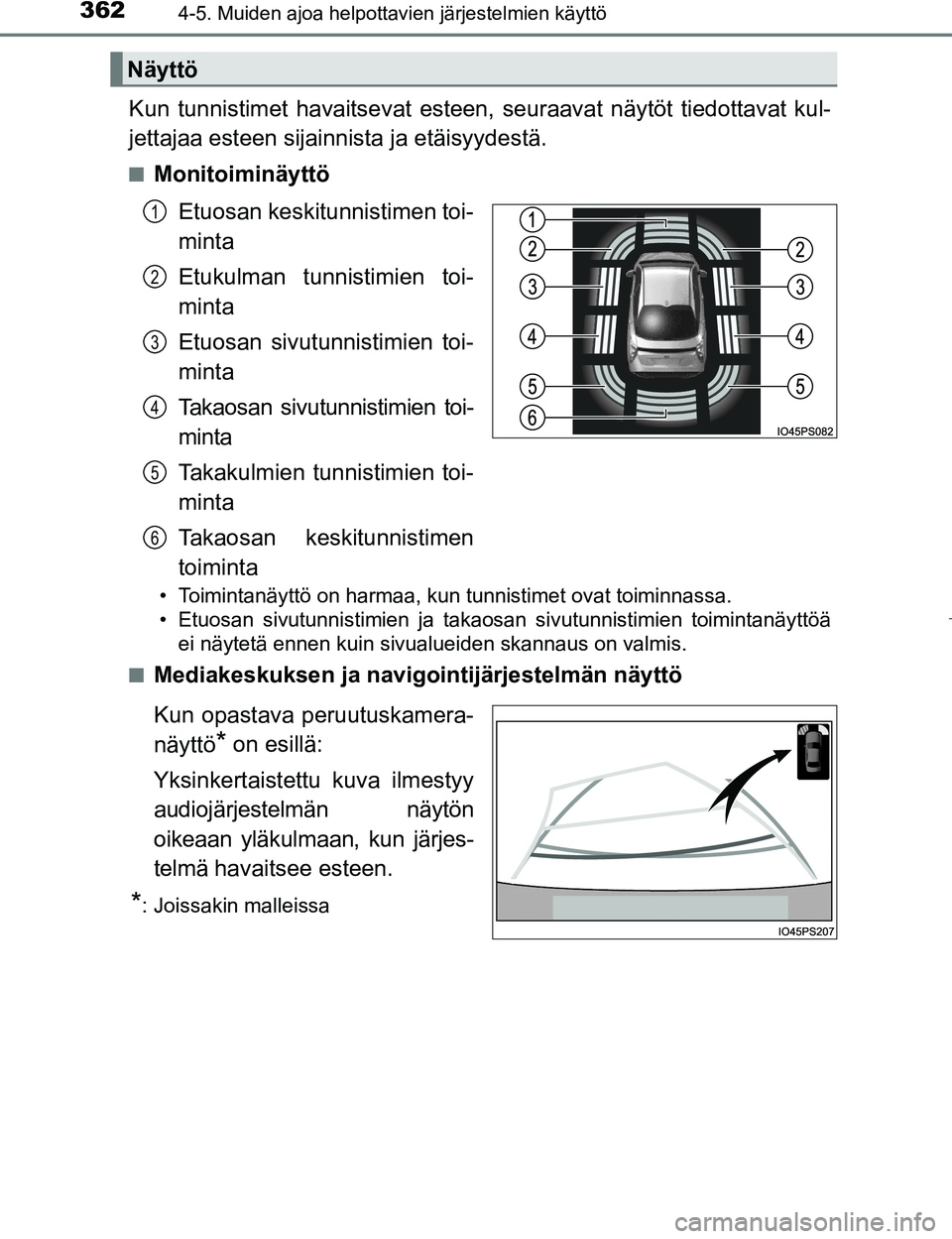

Kun tunnistimet havaitsevat esteen, seuraavat näytöt tiedottavat kul-
jettajaa esteen sijainnista ja etäisyydestä.
nMonitoiminäyttö
Etuosan keskitunnistimen toi-
minta
Etukulman tunnistimien toi-
minta
Etuosan sivutunnistimien toi-
minta
Takaosan sivutunnistimien toi-
minta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen
toiminta
• Toimintanäyttö on harmaa, kun tunnistimet ovat toiminnassa.
• Etuosan sivutunnistimien ja takaosan sivutunnistimien toimintanäyttöäei näytetä ennen kuin sivualueiden skannaus on valmis.
n
Mediakeskuksen ja navigointijärjestelmän näyttö
Kun opastava peruutuskamera-
näyttö
* on esillä:
Yksinkertaistettu kuva ilmestyy
audiojärjestelmän näytön
oikeaan yläkulmaan, kun järjes-
telmä havaitsee esteen.
*: Joissakin malleissa
Näyttö
1
2
3
4
5
6
OM47B56FI.book Page 362 M onday, March 6, 2017 3:43 PM

3634-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FIn

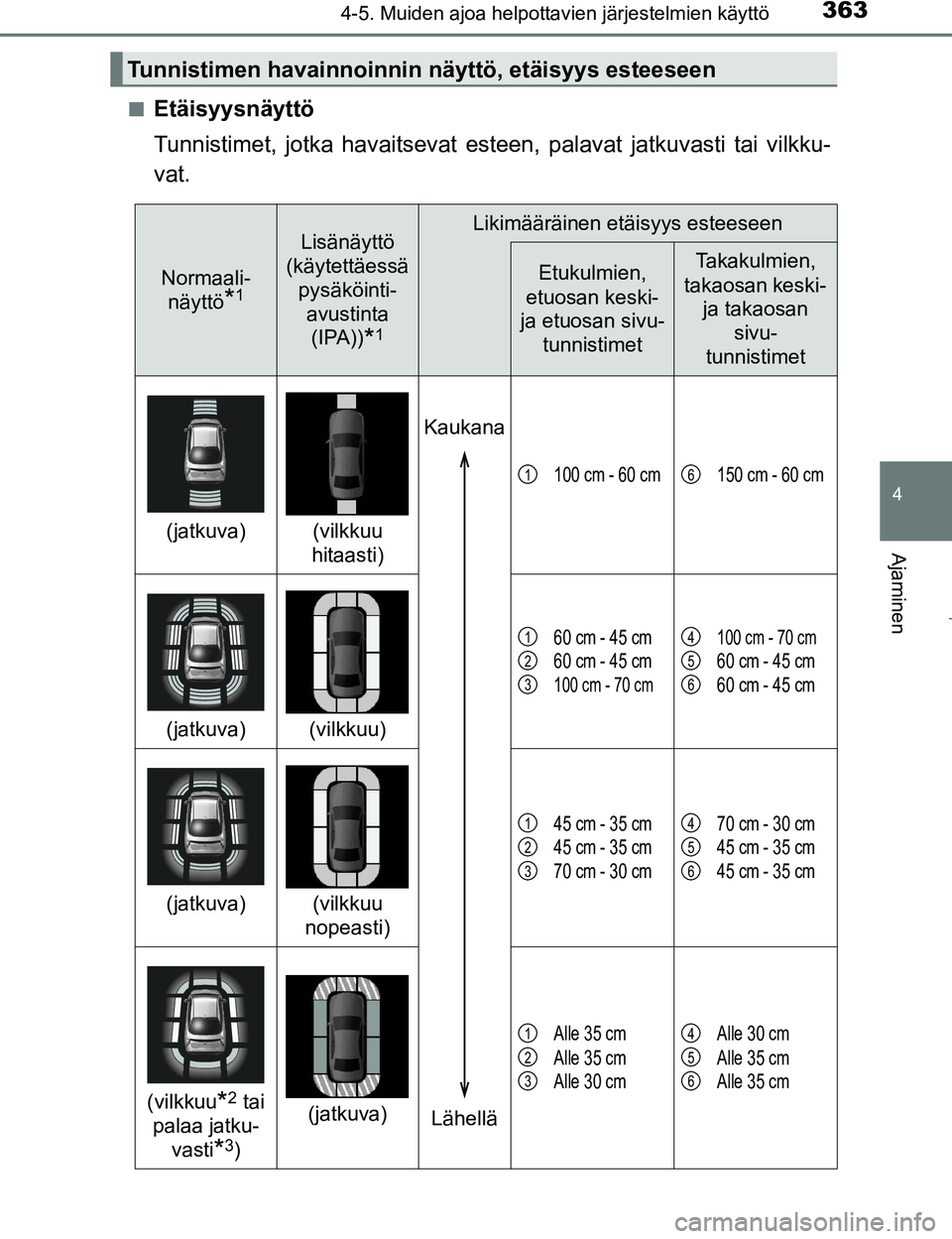

Etäisyysnäyttö
Tunnistimet, jotka havaitsevat esteen
, palavat jatkuvasti tai vilkku-
vat.
Tunnistimen havainnoinnin näyttö, etäisyys esteeseen
Normaali-
näyttö
*1
Lisänäyttö
(käytettäessä pysäköinti-
avustinta (IPA))
*1
Likimääräinen etäisyys esteeseen
Etukulmien,
etuosan keski-
ja etuosan sivu- tunnistimetTakakulmien,
takaosan keski- ja takaosan
sivu-
tunnistimet
(jatkuva)(vilkkuu
hitaasti)
100 cm - 60 cm150 cm - 60 cm
(jatkuva)(vilkkuu)
60 cm - 45 cm
60 cm - 45 cm
100 cm - 70 cm
100 cm - 70 cm
60 cm - 45 cm
60 cm - 45 cm
(jatkuva)(vilkkuu
nopeasti)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30 cm70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(vilkkuu*2 tai
palaa jatku-
vasti
*3)
(jatkuva)
Alle 35 cm
Alle 35 cm
Alle 30 cmAlle 30 cm
Alle 35 cm
Alle 35 cm
Kaukana
Lähellä
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47B56FI.book Page 363 M onday, March 6, 2017 3:43 PM

3644-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

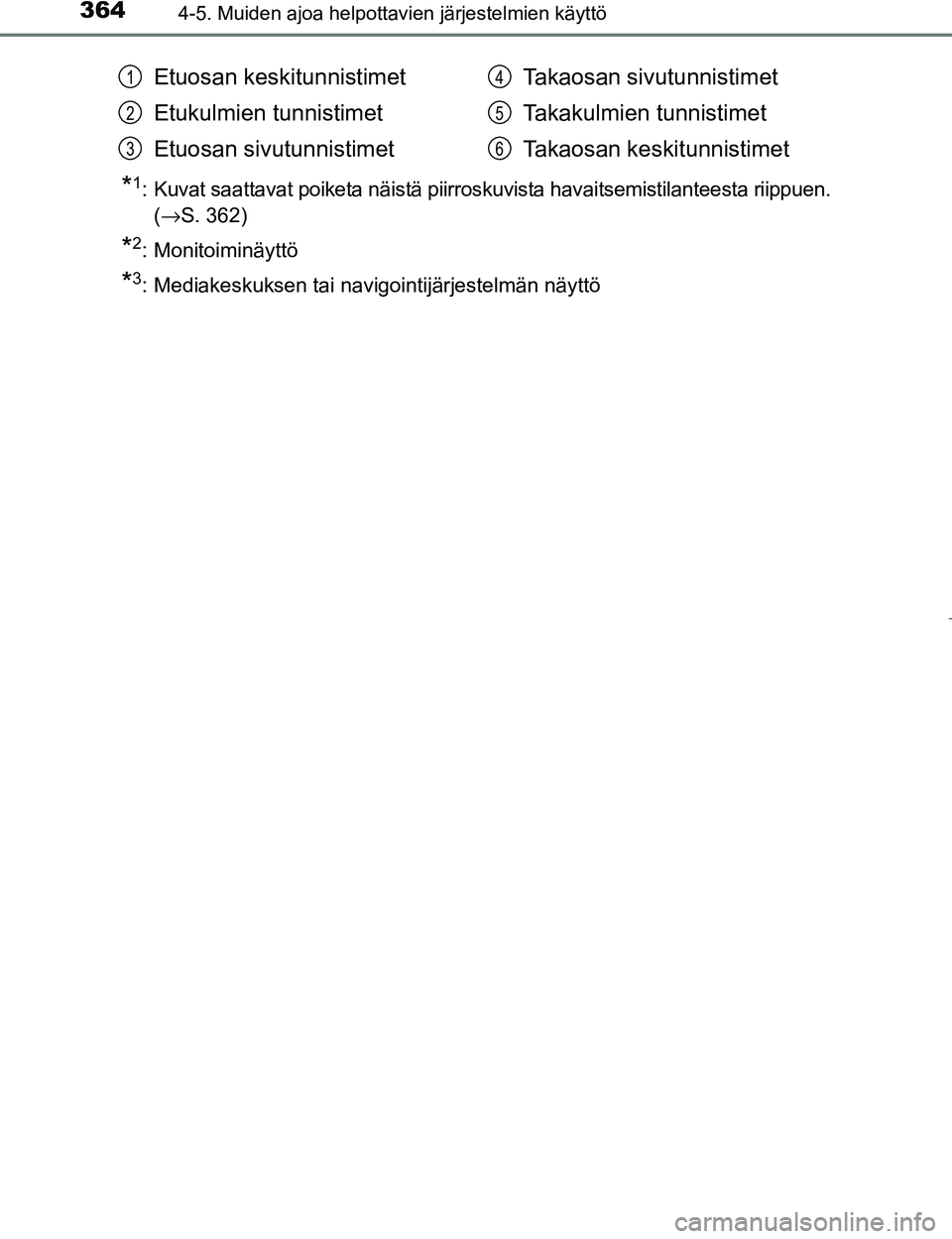

*1: Kuvat saattavat poiketa näistä piirroskuvista havaitsemistilanteesta riippuen.(→S. 362)
*2: Monitoiminäyttö
*3: Mediakeskuksen tai navigointijärjestelmän näyttö
Etuosan keskitunnistimet
Etukulmien tunnistimet
Etuosan sivutunnistimet Takaosan sivutunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet1
2
3
4
5
6
OM47B56FI.book Page 364 M
onday, March 6, 2017 3:43 PM

3654-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI

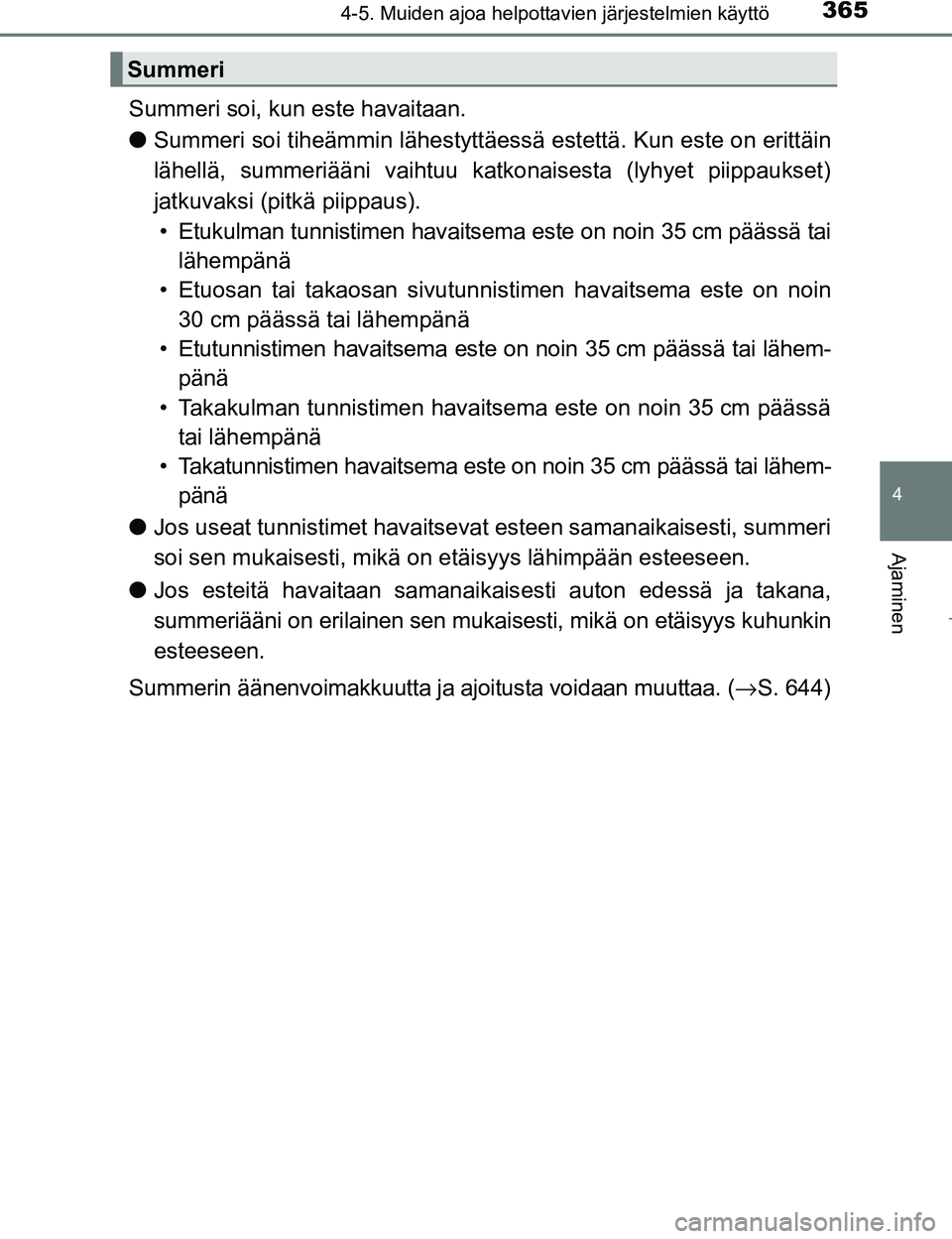

Summeri soi, kun este havaitaan.
lSummeri soi tiheämmin lä hestyttäessä estettä. Kun este on erittäin
lähellä, summeriääni vaihtuu katkonaisesta (lyhyet piippaukset)
jatkuvaksi (pitkä piippaus). • Etukulman tunnistimen havaitsema este on noin 35 cm päässä tai lähempänä
• Etuosan tai takaosan sivutunni stimen havaitsema este on noin
30 cm päässä tai lähempänä
• Etutunnistimen havaitsema este on noin 35 cm päässä tai lähem- pänä
• Takakulman tunnistimen havaitsema este on noin 35 cm päässä tai lähempänä
• Takatunnistimen havaitsema este on noin 35 cm päässä tai lähem- pänä
l Jos useat tunnistimet havaitsevat esteen samanaikaisesti, summeri
soi sen mukaisesti, mikä on etäisyys lähimpään esteeseen.
l Jos esteitä havaitaan samanaikais esti auton edessä ja takana,
summeriääni on erilaine n sen mukaisesti, mikä on etäisyys kuhunkin
esteeseen.
Summerin äänenvoimakkuutta ja ajoitusta voidaan muuttaa. ( →S. 644)
Summeri
OM47B56FI.book Page 365 M onday, March 6, 2017 3:43 PM

3664-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

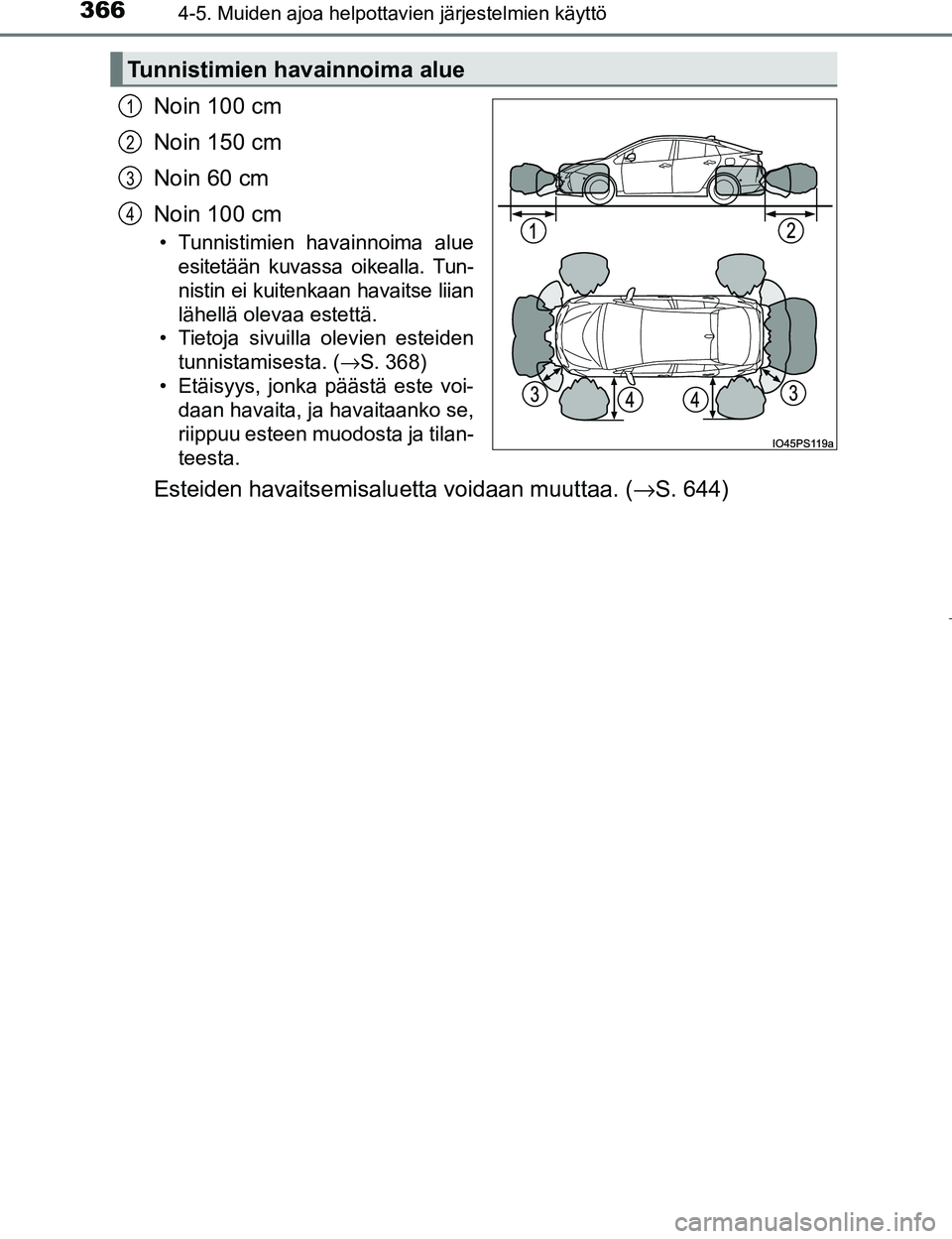

Noin 100 cm
Noin 150 cm
Noin 60 cm
Noin 100 cm
• Tunnistimien havainnoima alueesitetään kuvassa oikealla. Tun-
nistin ei kuitenkaan havaitse liian
lähellä olevaa estettä.
• Tietoja sivuilla olevien esteiden
tunnistamisesta. ( →S. 368)
• Etäisyys, jonka päästä este voi- daan havaita, ja havaitaanko se,
riippuu esteen muodosta ja tilan-
teesta.
Esteiden havaitsemisaluetta voidaan muuttaa. ( →S. 644)
Tunnistimien havainnoima alue
1
2
3
4
OM47B56FI.book Page 366 M onday, March 6, 2017 3:43 PM

3674-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI

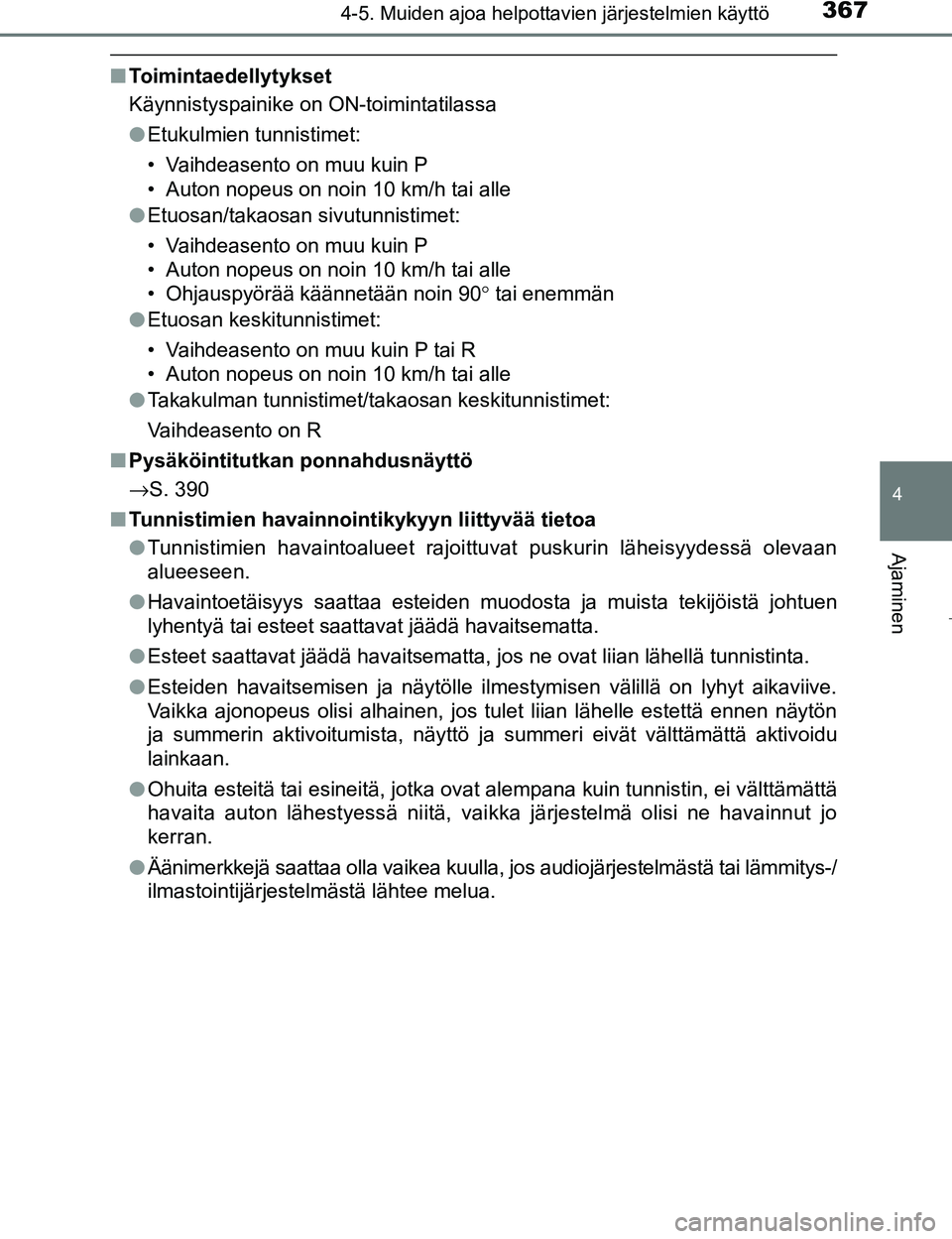

nToimintaedellytykset
Käynnistyspainike on ON-toimintatilassa
lEtukulmien tunnistimet:
• Vaihdeasento on muu kuin P
• Auton nopeus on noin 10 km/h tai alle
l Etuosan/takaosan sivutunnistimet:
• Vaihdeasento on muu kuin P
• Auton nopeus on noin 10 km/h tai alle
• Ohjauspyörää käännetään noin 90° tai enemmän
l Etuosan keskitunnistimet:
• Vaihdeasento on muu kuin P tai R
• Auton nopeus on noin 10 km/h tai alle
l Takakulman tunnistimet/takaosan keskitunnistimet:
Vaihdeasento on R
n Pysäköintitutkan ponnahdusnäyttö
→S. 390
n Tunnistimien havainnointikykyyn liittyvää tietoa
lTunnistimien havaintoalueet rajoittuvat puskurin läheisyydessä olevaan
alueeseen.
l Havaintoetäisyys saattaa esteiden muodosta ja muista tekijöistä johtuen
lyhentyä tai esteet saattavat jäädä havaitsematta.
l Esteet saattavat jäädä havaitsematta, jos ne ovat liian lähellä\
tunnistinta.
l Esteiden havaitsemisen ja näytölle ilmestymisen välillä on lyhyt aikaviive.
Vaikka ajonopeus olisi alhainen, jos tulet liian lähelle estettä ennen näytön
ja summerin aktivoitumista, näyttö ja summeri eivät välttämättä aktivoidu
lainkaan.
l Ohuita esteitä tai esineitä, jotka ovat alempana kuin tunnistin, ei välttämättä
havaita auton lähestyessä niitä, vaikka järjestelmä olisi ne havainnut jo
kerran.
l Äänimerkkejä saattaa olla vaikea kuulla, jos audiojärjestelmästä tai lämmitys-/
ilmastointijärjestelmästä lähtee melua.
OM47B56FI.book Page 367 M onday, March 6, 2017 3:43 PM

3684-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FIn

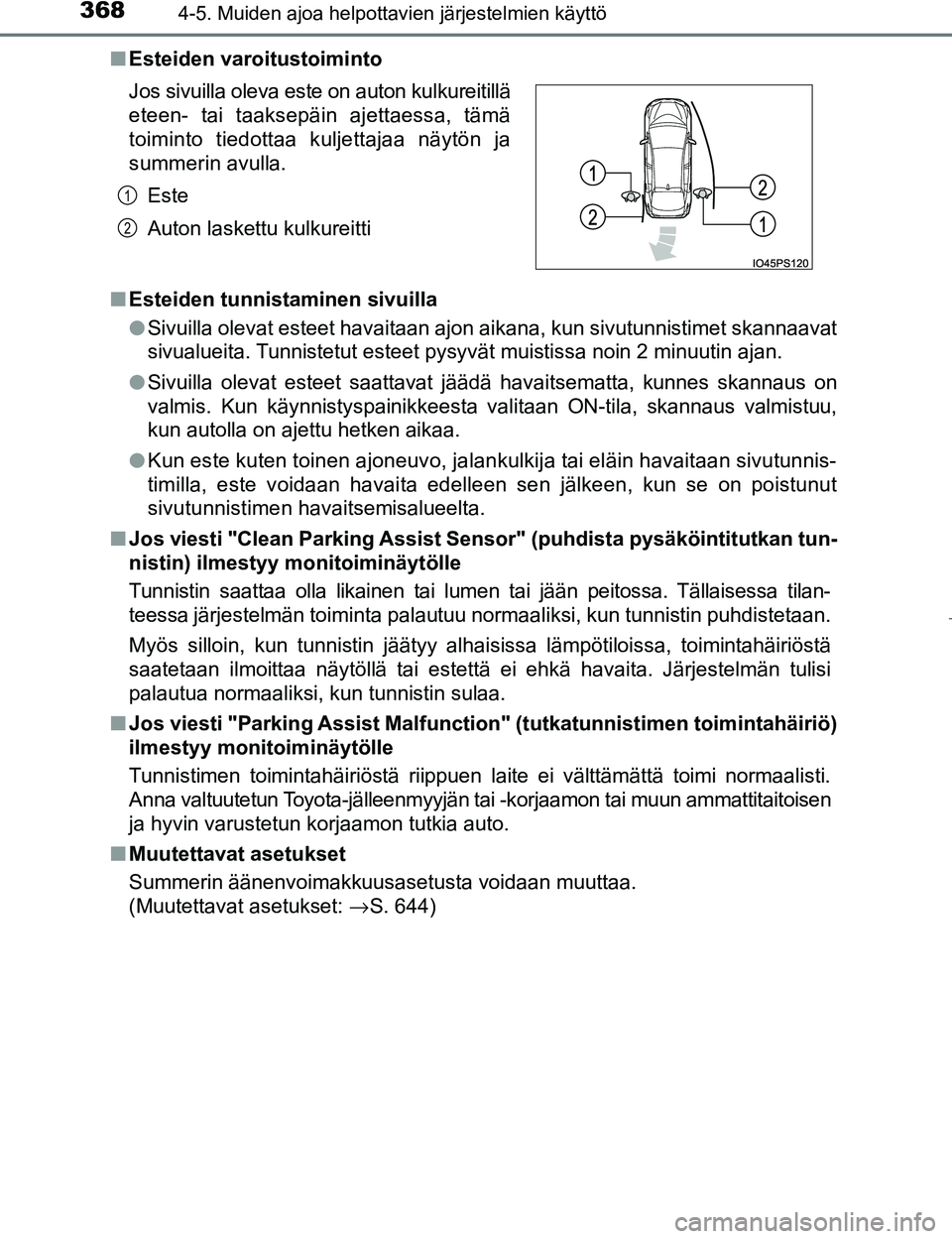

Esteiden varoitustoiminto
n Esteiden tunnistaminen sivuilla
lSivuilla olevat esteet havaitaan ajon aikana, kun sivutunnistimet skannaavat
sivualueita. Tunnistetut esteet pysyvät muistissa noin 2 minuutin ajan.
l Sivuilla olevat esteet saattavat jäädä havaitsematta, kunnes skannaus on
valmis. Kun käynnistyspainikkeesta valitaan ON-tila, skannaus valmistuu,
kun autolla on ajettu hetken aikaa.
l Kun este kuten toinen ajoneuvo, jalankulkija tai eläin havaitaan sivutunnis-
timilla, este voidaan havaita edelleen sen jälkeen, kun se on poistunut
sivutunnistimen havaitsemisalueelta.
n Jos viesti "Clean Parking Assist Se nsor" (puhdista pysäköintitutkan tun-
nistin) ilmestyy monitoiminäytölle
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tällaisessa tilan-
teessa järjestelmän toiminta palautuu normaaliksi, kun tunnistin puhdistetaan.
Myös silloin, kun tunnistin jäätyy alhaisissa lämpötiloissa, toimintahäiriöstä
saatetaan ilmoittaa näytöllä tai estettä ei ehkä havaita. Järjestelmän tulisi
palautua normaaliksi, kun tunnistin sulaa.
n Jos viesti "Parking Assist Malfunction" (tutkatunnistimen toimintahäiriö)
ilmestyy monitoiminäytölle
Tunnistimen toimintahäiriöstä riippuen laite ei välttämättä toimi normaalisti.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon tutkia auto.
n Muutettavat asetukset
Summerin äänenvoimakkuusasetusta voidaan muuttaa.
(Muutettavat asetukset: →S. 644)
Jos sivuilla oleva este on auton kulkureitillä
eteen- tai taaksepäin ajettaessa, tämä
toiminto tiedottaa kuljettajaa näytön ja
summerin avulla.
Este
Auton laskettu kulkureitti
1
2
OM47B56FI.book Page 368 M onday, March 6, 2017 3:43 PM

3694-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI

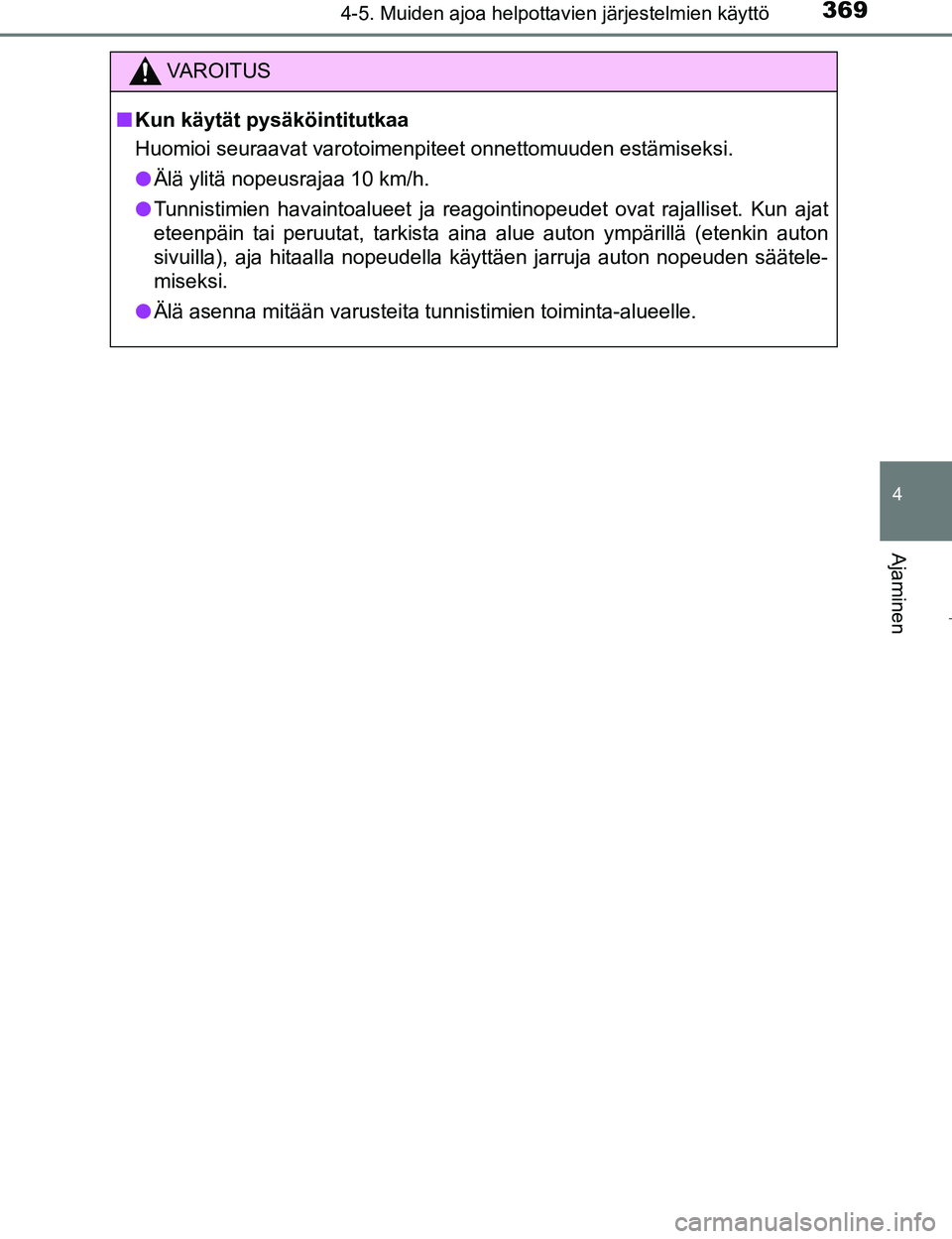

VAROITUS
nKun käytät pysäköintitutkaa
Huomioi seuraavat varotoimenpiteet onnettomuuden estämiseksi.
l Älä ylitä nopeusrajaa 10 km/h.
l Tunnistimien havaintoalueet ja reagointinopeudet ovat rajalliset. Kun ajat
eteenpäin tai peruutat, tarkista aina alue auton ympärillä (etenkin auton
sivuilla), aja hitaalla nopeudella käyttäen jarruja auton nopeuden säätele-
miseksi.
l Älä asenna mitään varusteita tunnistimien toiminta-alueelle.\
OM47B56FI.book Page 369 M onday, March 6, 2017 3:43 PM

3704-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

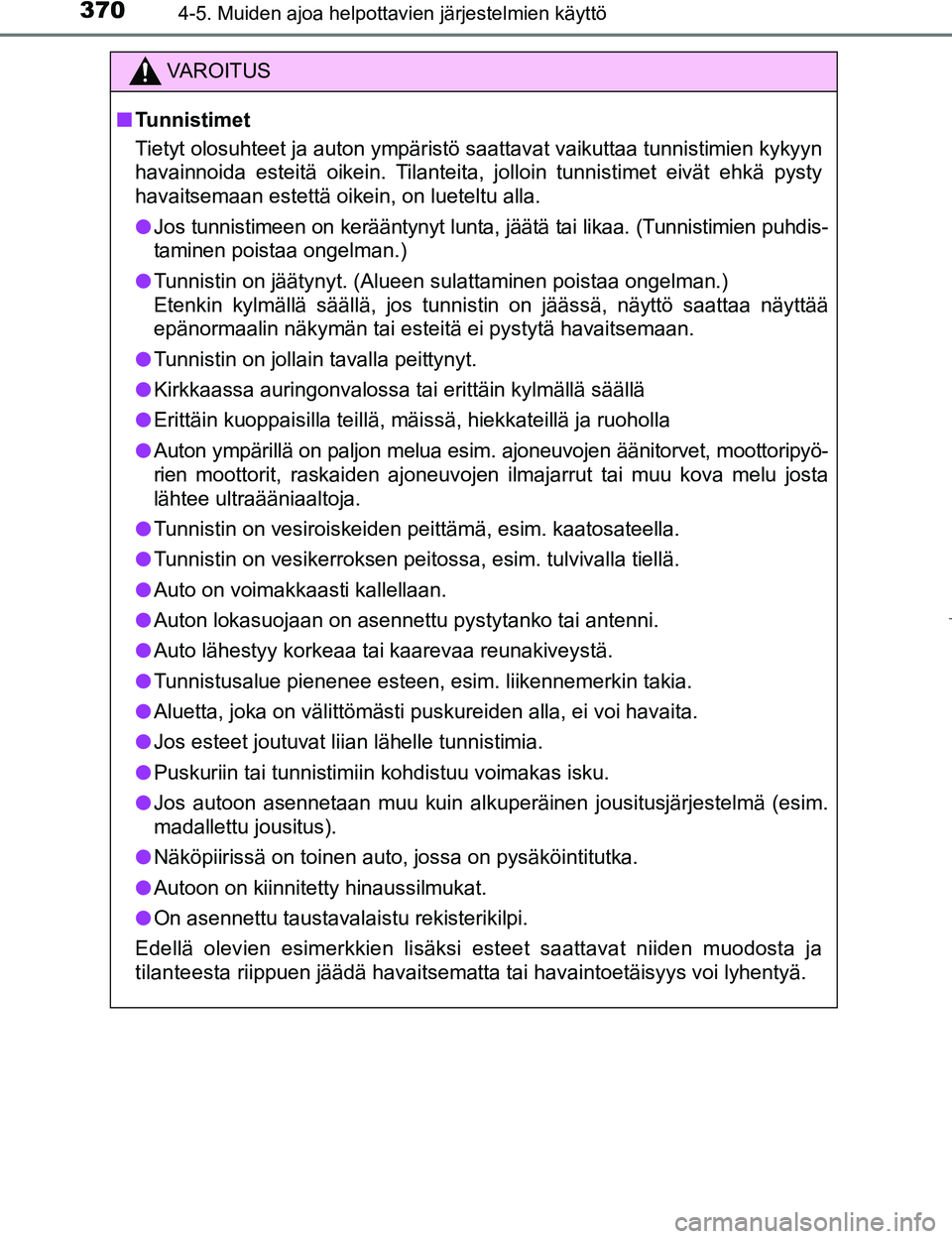

VAROITUS
nTunnistimet
Tietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
l Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa. (Tunnistimien puhdis-
taminen poistaa ongelman.)
l Tunnistin on jäätynyt. (Alueen sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää
epänormaalin näkymän tai esteitä ei pystytä havaitsemaan.
l Tunnistin on jollain tavalla peittynyt.
l Kirkkaassa auringonvalossa tai erittäin kylmällä säällä
l Erittäin kuoppaisilla teillä, mäissä, hiekkateillä ja ruoholla
l Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottoripyö-
rien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova melu josta
lähtee ultraääniaaltoja.
l Tunnistin on vesiroiskeiden peittämä, esim. kaatosateella.
l Tunnistin on vesikerroksen peitossa, esim. tulvivalla tiellä.
l Auto on voimakkaasti kallellaan.
l Auton lokasuojaan on asennettu pystytanko tai antenni.
l Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
l Tunnistusalue pienenee esteen, esim. liikennemerkin takia.
l Aluetta, joka on välittömästi puskureiden alla, ei voi havaita.
l Jos esteet joutuvat liian lähelle tunnistimia.
l Puskuriin tai tunnistimiin kohdistuu voimakas isku.
l Jos autoon asennetaan muu kuin alkuperäinen jousitusjärjestelmä\
(esim.
madallettu jousitus).
l Näköpiirissä on toinen auto, jossa on pysäköintitutka.
l Autoon on kiinnitetty hinaussilmukat.
l On asennettu taustavalaistu rekisterikilpi.
Edellä olevien esimerkkien lisäksi esteet saattavat niiden muodosta ja
tilanteesta riippuen jäädä havaitsematta tai havaintoetäisyys voi lyhent\
yä.
