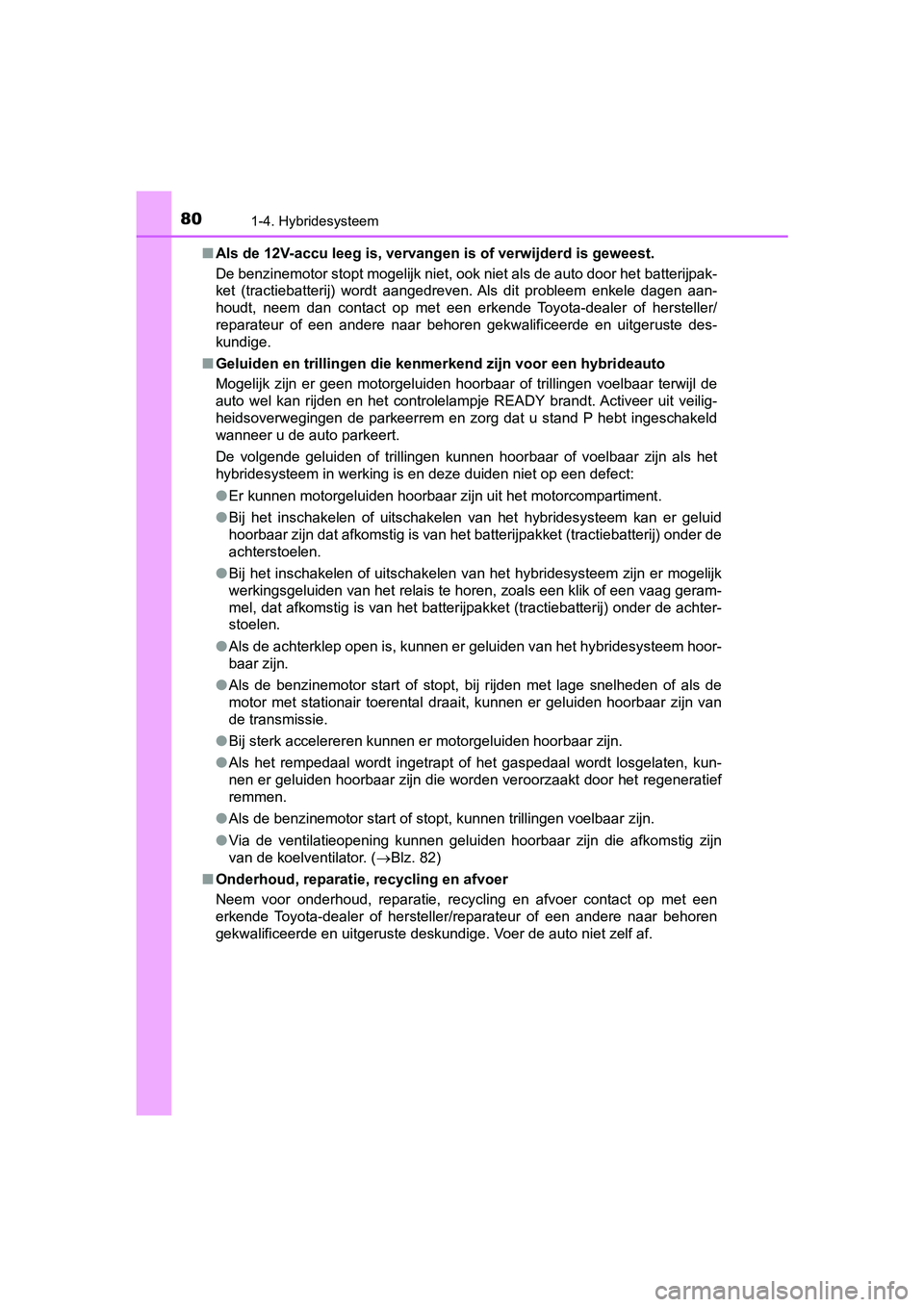

Als de 12V-accu leeg is, vervange n is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit probleem enkele dagen aan-
houdt, neem dan contact op met een erkende Toyota-dealer of her steller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r uit veilig-
heidsoverwegingen de parkeerrem en zorg dat u stand P hebt ingeschakeld
wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid
hoorbaar zijn dat afkomstig is van het batterijpakket (tractieb atterij) onder de
achterstoelen.
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) onder de achter-
stoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afko mstig zijn
van de koelventilator. ( Blz. 82)
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
PRIUS_OM_OM47C37E_(EE).book Pag e 80 Tuesday, November 20, 2018 2:06 PM

81
1
1-4. Hybridesysteem
PRIUS_OM_OM47C37E_(EE)
Veiligheid en beveiliging

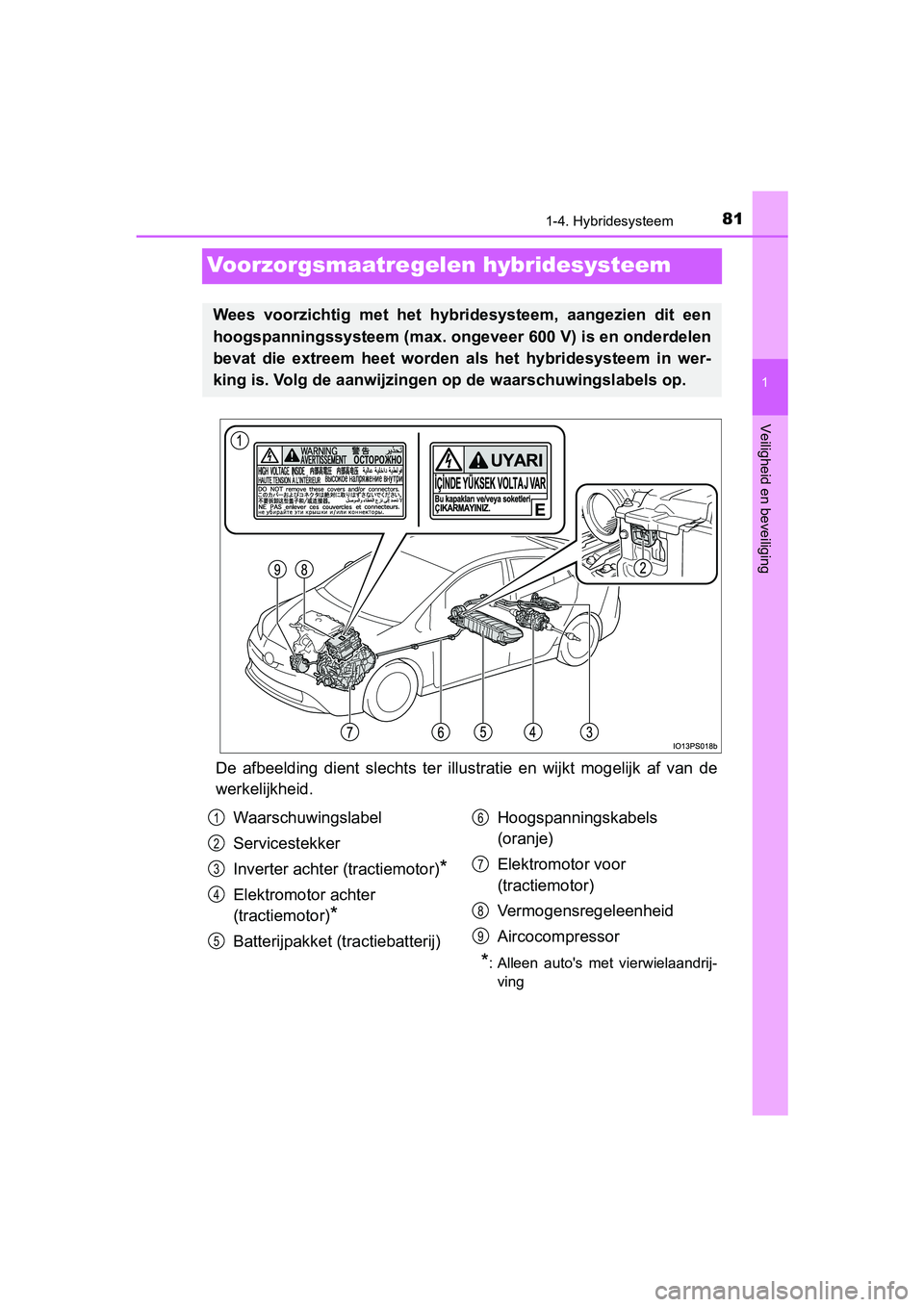

Voorzorgsmaatregelen hybridesysteem
De afbeelding dient slechts te r illustratie en wijkt mogelijk af van de
werkelijkheid.
Wees voorzichtig met het hybr idesysteem, aangezien dit een
hoogspanningssysteem (max. ongeve er 600 V) is en onderdelen
bevat die extreem heet worden als het hybridesysteem in wer-
king is. Volg de aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Inverter achter (tractiemotor)
*
Elektromotor achter
(tractiemotor)
*
Batterijpakket (tractiebatterij) Hoogspanningskabels
(oranje)
Elektromotor voor
(tractiemotor)
Vermogensregeleenheid
Aircocompressor
*: Alleen auto's met vierwielaandrij-
ving
1
2
3
4
5
6
7
8
9
PRIUS_OM_OM47C37E_(EE).book Pag e 81 Tuesday, November 20, 2018 2:06 PM

821-4. Hybridesysteem
PRIUS_OM_OM47C37E_(EE)

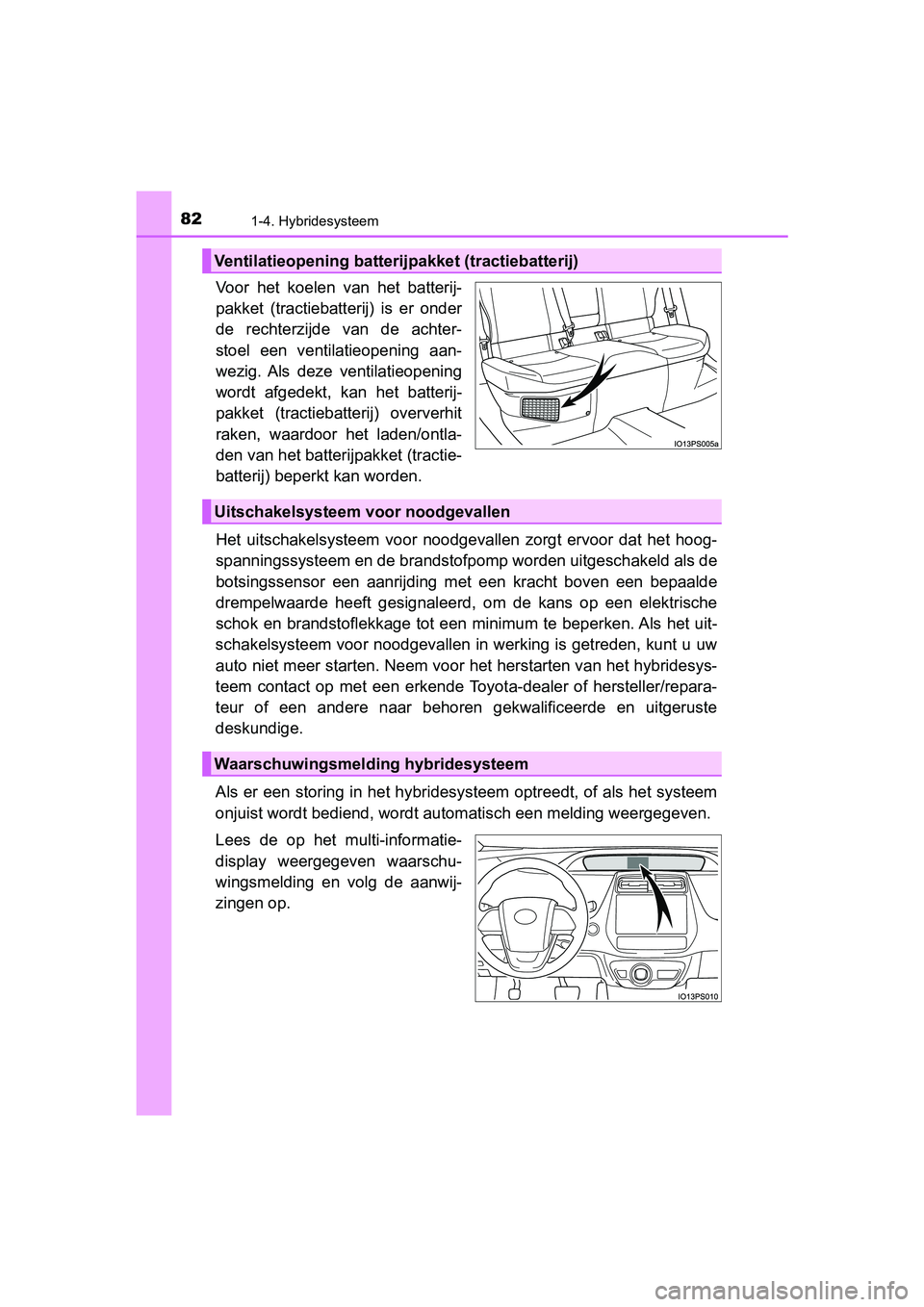

Voor het koelen van het batterij-
pakket (tractiebatterij) is er onder
de rechterzijde van de achter-
stoel een ventilatieopening aan-
wezig. Als deze ventilatieopening
wordt afgedekt, kan het batterij-
pakket (tractiebatterij) oververhit
raken, waardoor het laden/ontla-
den van het batterijpakket (tractie-
batterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het ho og-
spanningssysteem en de brandstofpomp worden uitgeschakeld als d e
botsingssensor een aanrijding m et een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt auto matisch een melding weergegeve n.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
PRIUS_OM_OM47C37E_(EE).book Pag e 82 Tuesday, November 20, 2018 2:06 PM

831-4. Hybridesysteem
1
PRIUS_OM_OM47C37E_(EE)
Veiligheid en beveiliging

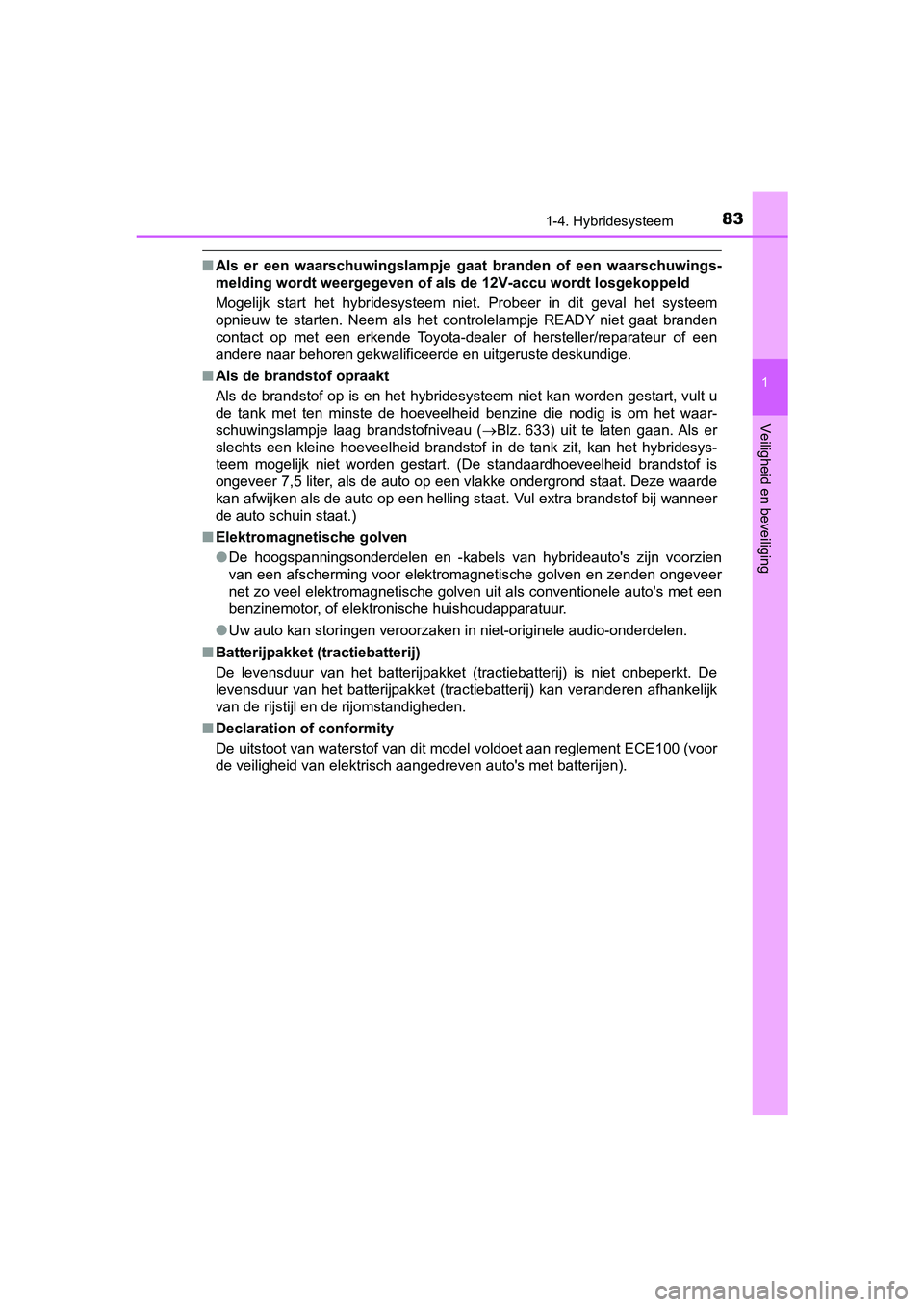

■Als er een waarschuwingslampje g aat branden of een waarschuwings-
melding wordt weergegeven of al s de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau ( Blz. 633) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan he t hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 7,5 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul extra brands tof bij wanneer
de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt. De
levensduur van het batterijpakket (tractiebatterij) kan verande ren afhankelijk
van de rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .
PRIUS_OM_OM47C37E_(EE).book Page 83 Tuesday, November 20, 2018 2:06 PM

841-4. Hybridesysteem
PRIUS_OM_OM47C37E_(EE)

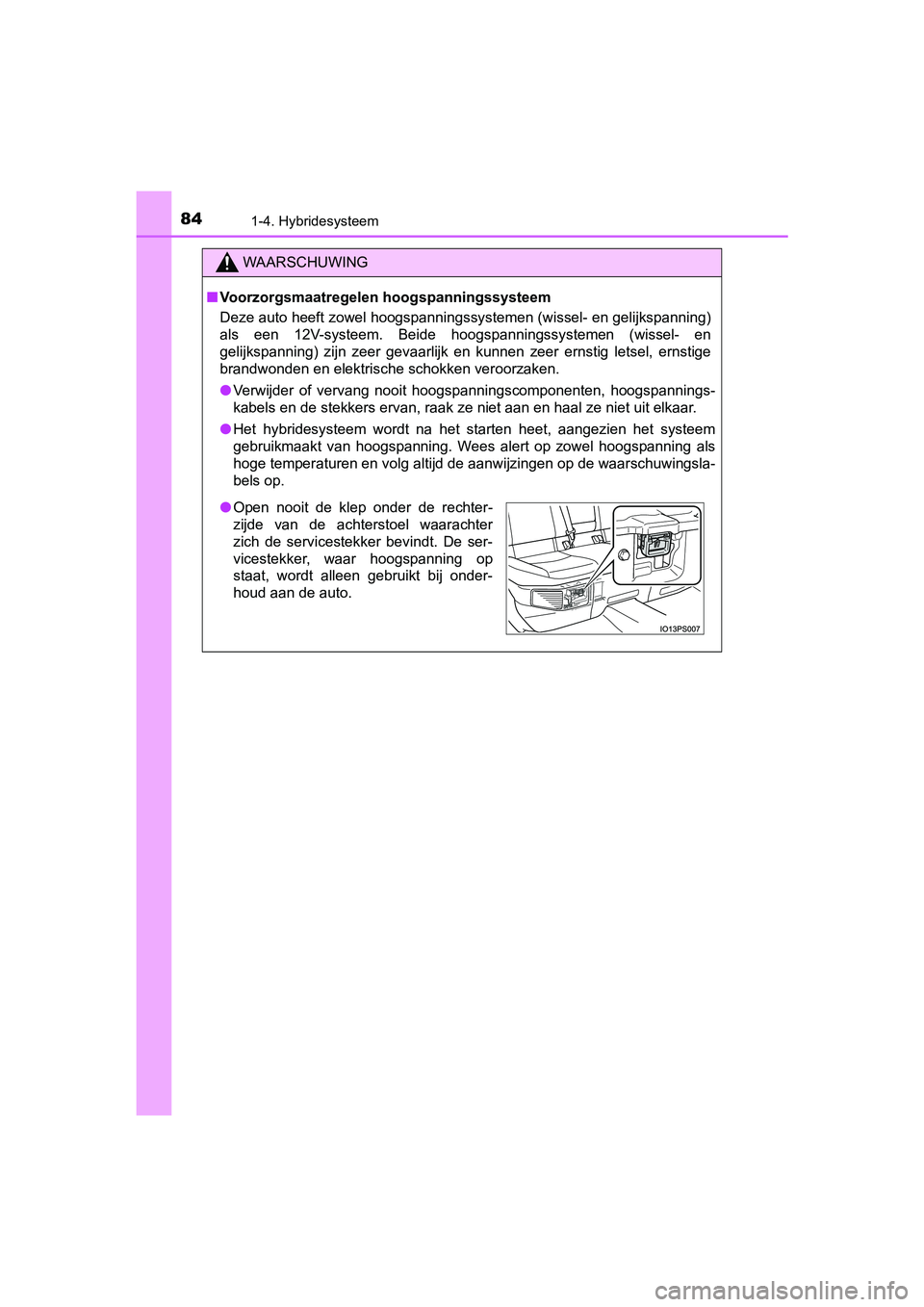

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en
gelijkspanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige
brandwonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngs-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet u it elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschu wingsla-
bels op.
● Open nooit de klep onder de rechter-
zijde van de achterstoel waarachter
zich de servicestekker bevindt. De ser-
vicestekker, waar hoogspanning op
staat, wordt alleen gebruikt bij onder-
houd aan de auto.
PRIUS_OM_OM47C37E_(EE).book Pag e 84 Tuesday, November 20, 2018 2:06 PM

851-4. Hybridesysteem
1
PRIUS_OM_OM47C37E_(EE)
Veiligheid en beveiliging

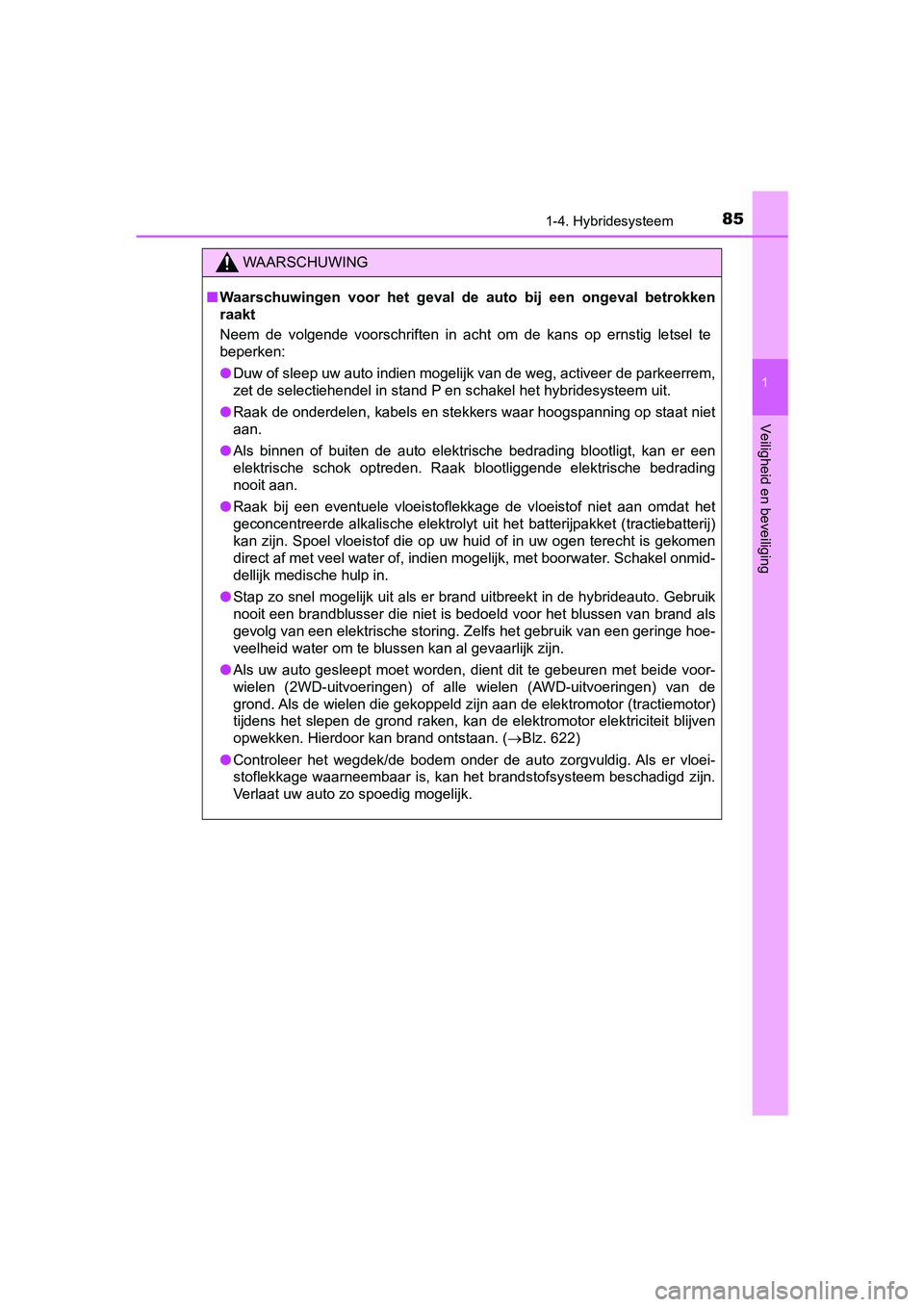

WAARSCHUWING
■Waarschuwingen voor het geval d e auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig le tsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de pa rkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, k an er een
elektrische schok optreden. Raak blootliggende elektrische bedr ading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (t ractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Sc hakel onmid-
dellijk medische hulp in.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybridea uto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een g eringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met bei de voor-
wielen (2WD-uitvoeringen) of alle wielen (AWD-uitvoeringen) van de
grond. Als de wielen die gekoppeld zijn aan de elektromotor (tr actiemotor)
tijdens het slepen de grond raken, kan de elektromotor elektric iteit blijven
opwekken. Hierdoor kan brand ontstaan. ( Blz. 622)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadig d zijn.
Verlaat uw auto zo spoedig mogelijk.
PRIUS_OM_OM47C37E_(EE).book Pag e 85 Tuesday, November 20, 2018 2:06 PM

861-4. Hybridesysteem
PRIUS_OM_OM47C37E_(EE)

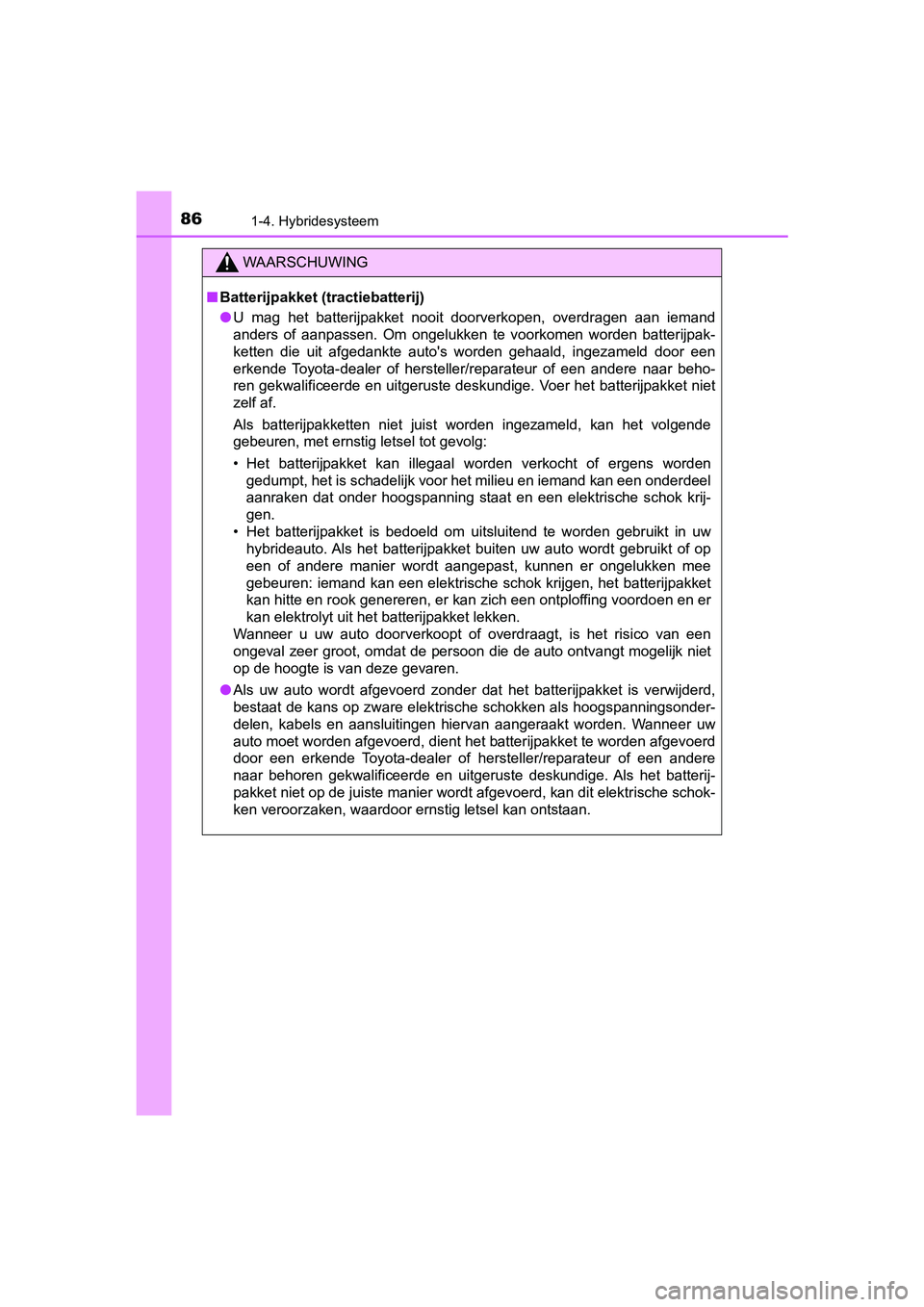

WAARSCHUWING
■Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand
anders of aanpassen. Om ongelukken te voorkomen worden batterijpak-
ketten die uit afgedankte auto's worden gehaald, ingezameld doo r een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige. Voer het batterij pakket niet
zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het vol gende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens word en
gedumpt, het is schadelijk voor het milieu en iemand kan een on derdeel
aanraken dat onder hoogspanning staat en een elektrische schok krij-
gen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw hybrideauto. Als het batterijpakket buiten uw auto wordt gebruikt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batteri jpakket
kan hitte en rook genereren, er kan zich een ontploffing voordo en en er
kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een
ongeval zeer groot, omdat de persoon die de auto ontvangt mogel ijk niet
op de hoogte is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is ve rwijderd,
bestaat de kans op zware elektrische schokken als hoogspannings onder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanne er uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batterij-
pakket niet op de juiste manier wordt afgevoerd, kan dit elektr ische schok-
ken veroorzaken, waardoor ernstig letsel kan ontstaan.
PRIUS_OM_OM47C37E_(EE).book Pag e 86 Tuesday, November 20, 2018 2:06 PM

871-4. Hybridesysteem
1
PRIUS_OM_OM47C37E_(EE)
Veiligheid en beveiliging
OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de venti-
latieopening blokkeren. Als deze ventilatieopening wordt afgede kt, kan het
batterijpakket (tractiebatterij) oververhit raken, waardoor het laden/ontla-
den van het batterijpakket (tractiebatterij) beperkt kan worden .
● Als er zich stof, enz. heeft verzameld in de ventilatieopening, maak deze
dan schoon met een stofzuiger om te voorkomen dat de opening ve rstopt
raakt.
● Laat de ventilatieopening niet nat of vuil worden, anders kan e r kortsluiting
ontstaan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor
een waterdispenser, in de auto. Als er water op het batterijpak ket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening nog zichtbaar vuil is, rad en wij u
aan het filter te reinigen of vervangen. Voor meer informatie o ver het
schoonmaken of vervangen van het filter, zie Blz. 595.
● Als “Maintenance required for Traction battery cooling parts Se e owner’s
manual” (onderhoud vereist voor koelonderdelen tractiebatterij, zie hand-
leiding) wordt weergegeven op het multi-informatiedisplay, zitt en de venti-
latieopening en het filter mogelijk verstopt. Raadpleeg Blz. 595 voor
informatie over het schoonmaken van de ventilatieopening.
PRIUS_OM_OM47C37E_(EE).book Pag e 87 Tuesday, November 20, 2018 2:06 PM

881-5. Antidiefstalsysteem
PRIUS_OM_OM47C37E_(EE)
Startblokkering

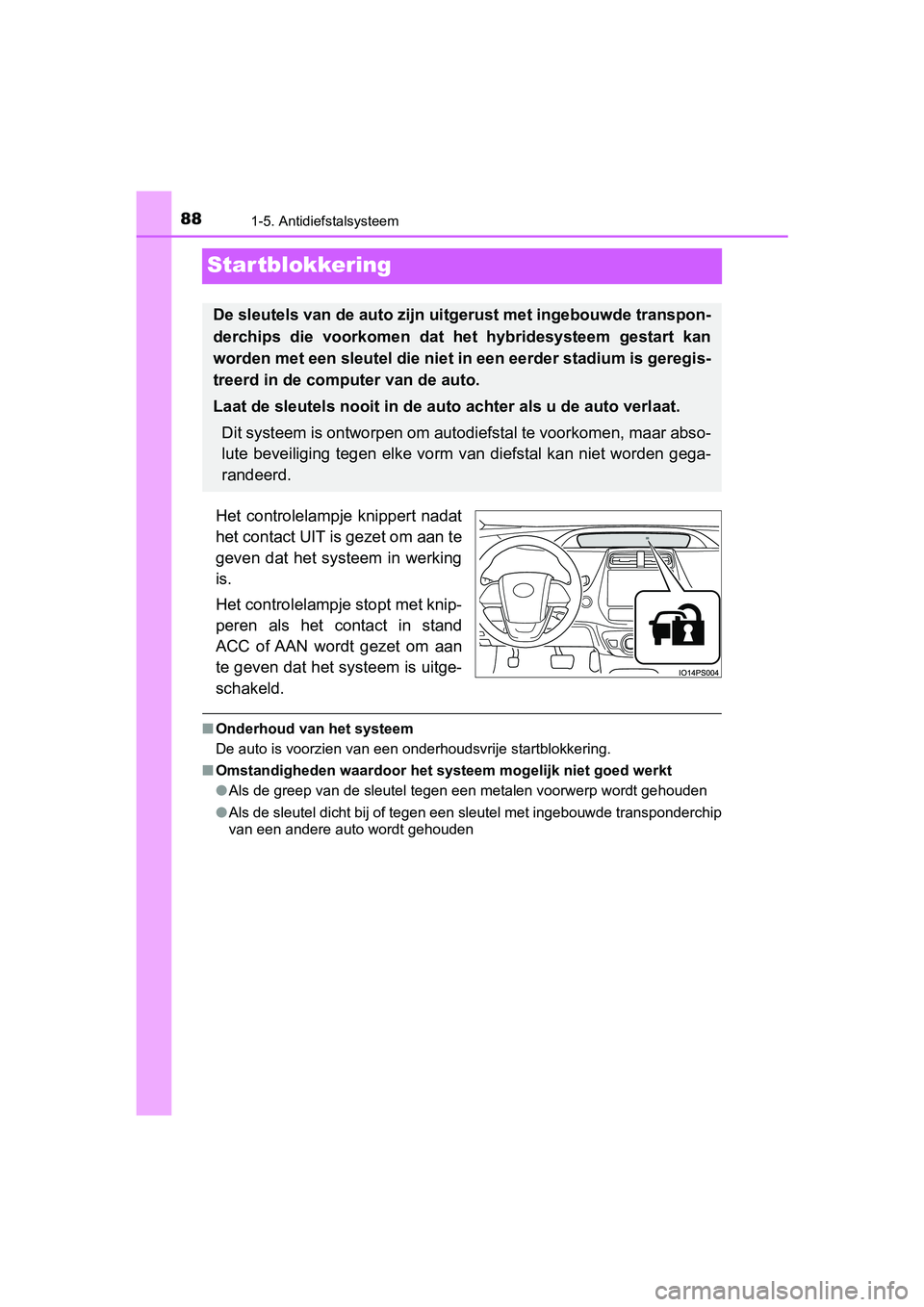

Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het syst eem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt ge houden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar abs o-
lute beveiliging tegen elke vorm van diefstal kan niet worden g ega-
randeerd.
PRIUS_OM_OM47C37E_(EE).book Pag e 88 Tuesday, November 20, 2018 2:06 PM

891-5. Antidiefstalsysteem
1
PRIUS_OM_OM47C37E_(EE)
Veiligheid en beveiliging

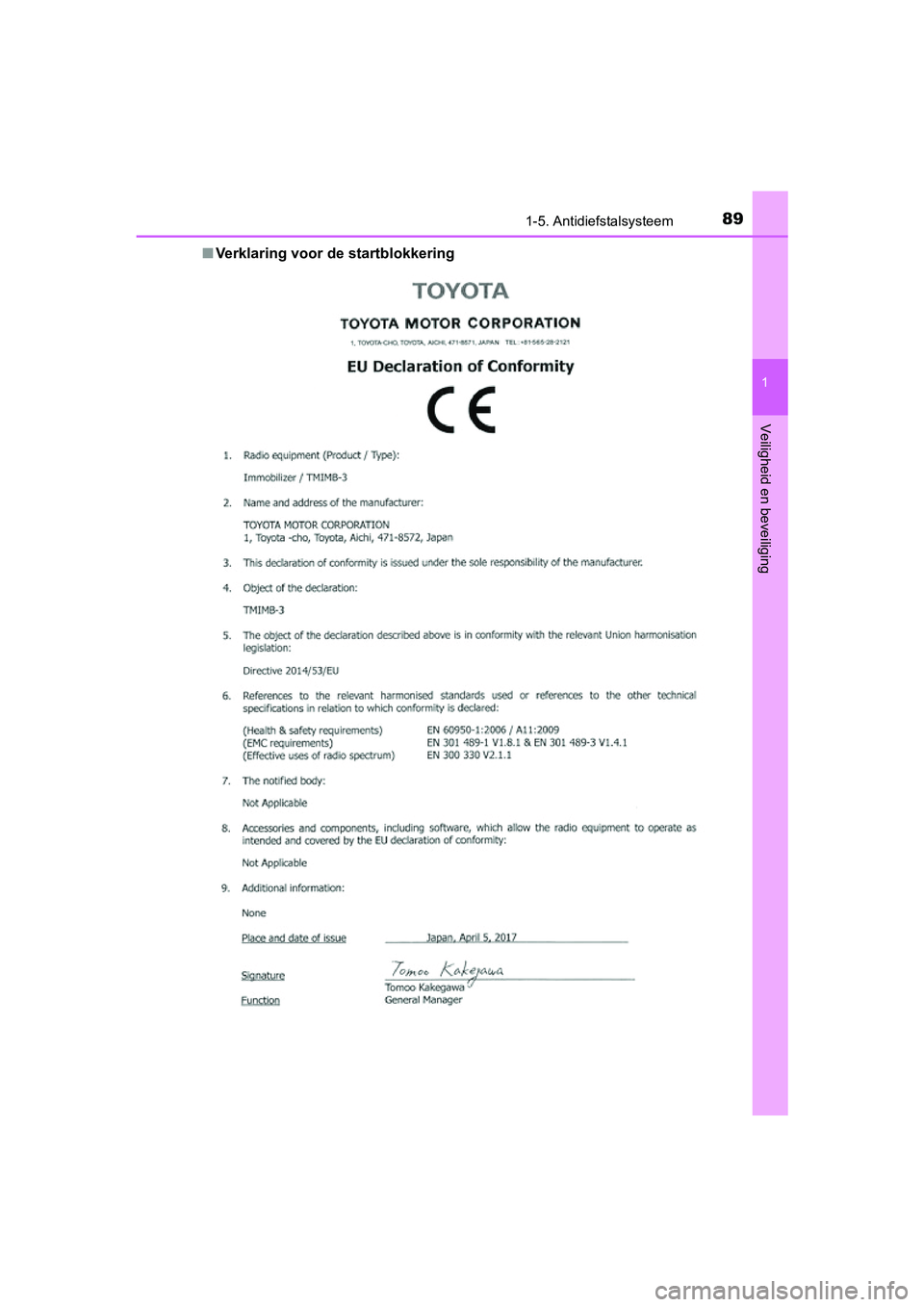

■Verklaring voor de startblokkering
PRIUS_OM_OM47C37E_(EE).book Pag e 89 Tuesday, November 20, 2018 2:06 PM
