Zdemontowaç os∏on´ filtra.
Odblokowaç os∏on´ filtra.
Przesunàç os∏on´ filtra w kierunku wskazanym przez strza∏k´,
a nast´pnie wyciàgnàç jà z zaczepów.
óWersje z kierownicà po lewej
stronie
Wyjàç os∏on´ filtra.
Wyjàç filtr powietrza doprowa-
dzanego do kabiny z obudowy,
a nast´pnie wymieniç go na
nowy.
Znaki „↑
UP” na filtrze powinny
byç skierowane do góry.
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.8
7
6
5
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie601
6
Obs∏uga techniczna i konserwacja
ó Wersje z kierownicà po prawej
stronie
30 PRIUS OM47D46E 7/8/19 10:35 Page 601 (Black plate)

Cz´stotliwoÊç sprawdzania filtra
Filtr powietrza doprowadzanego do kabiny nale˝y sprawdzaç i wymieniaç
zgodnie z planem obs∏ugi okresowej. W regionach o znacznym zapyleniu po-
wietrza lub o du˝ym nat´˝eniu ruchu drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe informacje dotyczàce obs∏ugi okresowej
podane sà w ksià˝ce gwarancyjnej samochodu.)
Znaczne os∏abienie wydajnoÊci nawiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie filtra. Sprawdziç i w razie potrzeby wy-
mieniç filtr.
6026-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Korzystanie z uk∏adu klimatyzacji
Filtr powietrza doprowadzanego do kabiny powinien byç zawsze zamontowany.
U˝ywanie uk∏adu klimatyzacji bez zamontowanego filtra mo˝e doprowadziç
do jego uszkodzenia.
Podczas usuwania schowka
Zawsze nale˝y post´powaç zgodnie z opisem usuwania schowka (
S. 600).
Je˝eli schowek jest usuwany niezgodnie z opisem, zawias w schowku mo˝e
ulec uszkodzeniu.
Zapobieganie uszkodzeniu os∏ony filtra
Przesuwajàc os∏on´ filtra w kierunku
wskazanym przez strza∏k´, nie nale˝y wy-
wieraç du˝ego nacisku na zaczepy.
W przeciwnym razie mo˝e dojÊç do ich
uszkodzenia.
30 PRIUS OM47D46E 7/8/19 10:35 Page 602 (Black plate)

Usunàç kurz i zanieczyszczenia
z otworu wentylacyjnego za pomo-
cà odkurzacza itp.
Nale˝y upewniç si´, ˝e wykorzy-
stujàc podciÊnienie, kurz b´dzie
wciàgany do odkurzacza. Próba
zdmuchni´cia kurzu wydmuchiwa-
nym powietrzem mo˝e spowodo-
waç, ˝e kurz zostanie wepchni´ty
do otworu wentylacyjnego i go za-
blokuje. (
S. 607)
Je˝eli kurzu z zapchanego otworu wentylacyjnego nie mo˝na ca∏kowi-
cie usunàç za pomocà odkurzacza, nale˝y zdemontowaç os∏on´
otworu wentylacyjnego i wyczyÊciç filtr.
Przyciskiem rozruchu wybraç
stan wy∏àczony.
Za pomocà Êrubokr´ta z krzy-
˝owà koƒcówkà usunàç spinki.
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie603
6
Obs∏uga techniczna i konserwacja

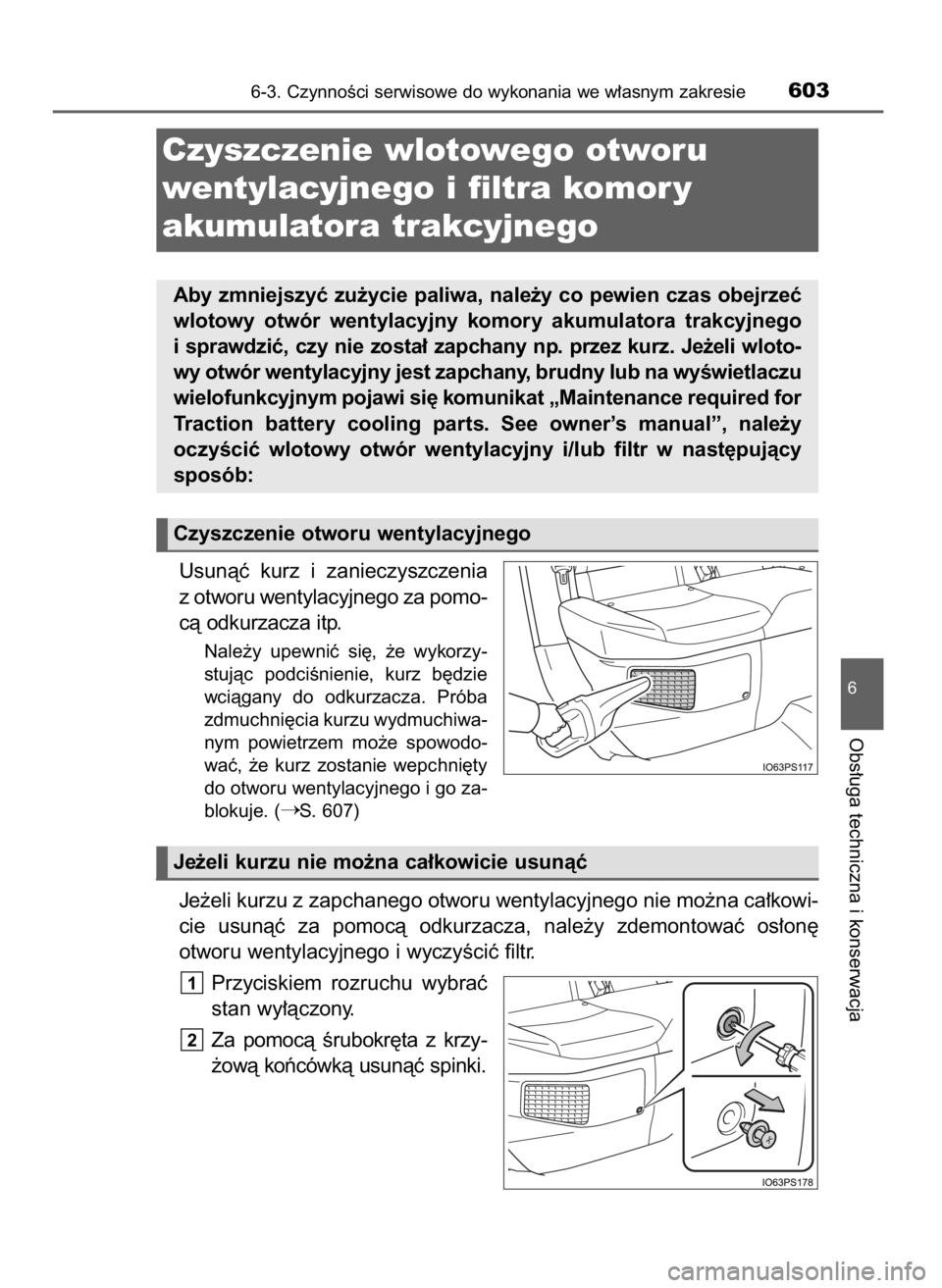

Czyszczenie wlotowego otworu
wentylacyjnego i filtra komor y
akumulatora trakcyjnego
Aby zmniejszyç zu˝ycie paliwa, nale˝y co pewien czas obejrzeç
wlotowy otwór wentylacyjny komory akumulatora trakcyjnego
i sprawdziç, czy nie zosta∏ zapchany np. przez kurz. Je˝eli wloto-
wy otwór wentylacyjny jest zapchany, brudny lub na wyÊwietlaczu
wielofunkcyjnym pojawi si´ komunikat „Maintenance required for
Traction battery cooling parts. See owner’s manual”, nale˝y
oczyÊciç wlotowy otwór wentylacyjny i/lub filtr w nast´pujàcy
sposób:
Czyszczenie otworu wentylacyjnego
Je˝eli kurzu nie mo˝na ca∏kowicie usunàç
30 PRIUS OM47D46E 7/8/19 10:35 Page 603 (Black plate)

Zdemontowaç os∏on´ otworu
wentylacyjnego.
Pociàgnàç os∏on´, aby
od∏àczyç 5 zaczepów, roz-
poczynajàc od zaczepu
w prawym górnym rogu, tak
jak pokazano na ilustracji.
Zdemontowaç os∏on´ otwo-
ru wentylacyjnego, pocià-
gajàc jà w kierunku przodu
samochodu.
Wyjàç filtr z os∏ony otworu wen-
tylacyjnego.
Od∏àczyç 1 zaczep, tak jak
pokazano na ilustracji.
Od∏àczyç 2 zaczepy, aby
wyjàç filtr z os∏ony otworu
wentylacyjnego.
Usunàç kurz i zanieczyszcze-
nia z filtra za pomocà odkurza-
cza itp.
Nale˝y równie˝ usunàç kurz i za-
nieczyszczenia z wewn´trznej
strony os∏ony otworu wentylacyj-
nego.
5
4
3
6046-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
30 PRIUS OM47D46E 7/8/19 10:35 Page 604 (Black plate)

Zamontowaç filtr do os∏ony
otworu wentylacyjnego.
Pod∏àczyç filtr do 2 zacze-
pów, tak jak pokazano na
ilustracji.
Pod∏àczyç ostatni zaczep,
aby zamontowaç filtr do
os∏ony otworu wentylacyj-
nego.
Po zamontowaniu filtra upewniç
si´, ˝e nie jest on zamontowany
krzywo lub zdeformowany.
Zamontowaç os∏on´ otworu
wentylacyjnego.
W∏o˝yç os∏on´ otworu wen-
tylacyjnego, tak jak pokaza-
no na ilustracji.
Dopchnàç jà tak, aby pod-
∏àczyç 5 zaczepów.
Za pomocà Êrubokr´ta z krzy-
˝owà koƒcówkà zamontowaç
spinki.
8
7
6
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie605
6
Obs∏uga techniczna i konserwacja
30 PRIUS OM47D46E 7/8/19 10:35 Page 605 (Black plate)

Wlotowy otwór wentylacyjny nale˝y czyÊciç, gdy
W niektórych sytuacjach, np. w regionach o znacznym zapyleniu powietrza lub
o du˝ym nat´˝eniu ruchu drogowego wymagane mo˝e byç cz´stsze czysz-
czenie otworu wentylacyjnego. Szczegó∏owe informacje podane sà w ksià˝ce
gwarancyjnej samochodu „Serwis i Gwarancja”.
Czyszczenie otworu wentylacyjnego
Kurz znajdujàcy si´ w otworze wentylacyjnym mo˝e utrudniç ch∏odzenie
akumulatora trakcyjnego, obni˝ajàc jego sprawnoÊç. Je˝eli ∏adowanie/roz-
∏adowywanie akumulatora trakcyjnego zostanie ograniczone, mo˝e zostaç
zmniejszony zasi´g jazdy w trybie jazdy z nap´dem elektrycznym oraz mo-
˝e wzrosnàç zu˝ycie paliwa. Wlotowy otwór wentylacyjny nale˝y co pewien
czas sprawdzaç i czyÊciç.
Niew∏aÊciwe post´powanie mo˝e spowodowaç uszkodzenie os∏ony otworu
wentylacyjnego lub filtra. Je˝eli pojawià si´ jakiekolwiek wàtpliwoÊci dotyczà-
ce samodzielnego czyszczenia, nale˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „Mainte-
nance required for Traction battery cooling parts. See owner’s manual”
Je˝eli pojawi si´ ten komunikat, nale˝y zdemontowaç os∏on´ otworu wen-
tylacyjnego i wyczyÊciç filtr. (
S. 603)
Po wyczyszczeniu otworu wentylacyjnego nale˝y uruchomiç hybrydowy
uk∏ad nap´dowy i sprawdziç, czy komunikat ostrzegawczy zniknà∏. Mo˝e to
potrwaç oko∏o 20 minut od czasu uruchomienia hybrydowego uk∏adu nap´do-
wego. Je˝eli komunikat ostrzegawczy nie zniknie, nale˝y zleciç sprawdzenie
samochodu autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistyczne-
mu warsztatowi.
6066-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Podczas czyszczenia otworu wentylacyjnego
Nie wolno czyÊciç otworu wentylacyjnego wodà lub innymi p∏ynami. Je˝e-
li woda dostanie si´ do akumulatora trakcyjnego lub innych elementów,
mo˝e spowodowaç ich uszkodzenie lub po˝ar.
Przed rozpocz´ciem czyszczenia os∏ony otworu wentylacyjnego nale˝y
upewniç si´, ˝e przyciskiem rozruchu zosta∏ wybrany stan wy∏àczony
i zosta∏ wy∏àczony hybrydowy uk∏ad nap´dowy.
Podczas usuwania os∏ony otworu wentylacyjnego
Nie wolno dotykaç z∏àcza serwisowego znajdujàcego si´ w pobli˝u otworu
wentylacyjnego. (
S. 84)
30 PRIUS OM47D46E 7/8/19 10:35 Page 606 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie607
6
Obs∏uga techniczna i konserwacja
Podczas czyszczenia otworu wentylacyjnego
Podczas czyszczenia otworu wentylacyj-
nego nale˝y upewniç si´, ˝e wykorzystu-
jàc podciÊnienie, kurz b´dzie wciàgany do
odkurzacza. Je˝eli zostanie u˝yty pistolet
do przedmuchu spr´˝onym powietrzem
itp., aby zdmuchnàç kurz i zabrudzenia,
mo˝e to spowodowaç, ˝e kurz zostanie
wepchni´ty do otworu wentylacyjnego i go
zablokuje, co b´dzie skutkowa∏o zmniej-
szeniem sprawnoÊci akumulatora trakcyj-
nego lub jego uszkodzeniem.
W celu unikni´cia ryzyka uszkodzenia samochodu
Nie wolno dopuÊciç do dostania si´ wody lub cia∏ obcych do otworu wen-
tylacyjnego, gdy zdj´ta jest jego os∏ona.
Filtr nale˝y wyjmowaç delikatnie bez u˝ywania narz´dzi tak, aby nie do-
sz∏o do jego uszkodzenia. Je˝eli filtr zostanie uszkodzony, nale˝y w celu
jego wymiany na nowy skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Nale˝y upewniç si´, ˝e po oczyszczeniu filtr i os∏ona otworu wentylacyj-
nego zosta∏y ponownie zamontowane w pierwotnej pozycji.
Nie wolno montowaç w os∏onie otworu wentylacyjnego innych przedmiotów
poza filtrem przeznaczonym dla tego samochodu lub u˝ywaç samochodu
bez zamontowanego filtra.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „Main-
tenance required for Traction battery cooling parts. See owner’s ma-
nual”
Je˝eli pomimo wyÊwietlenia na wyÊwietlaczu wielofunkcyjnym komunikatu
ostrzegawczego (wskazujàcego ˝e ∏adowanie/roz∏adowywanie akumulato-
ra trakcyjnego mo˝e byç ograniczone), jazda samochodem b´dzie konty-
nuowana, akumulator trakcyjny mo˝e ulec uszkodzeniu. Je˝eli komunikat
ostrzegawczy jest wyÊwietlany, nale˝y jak najszybciej oczyÊciç wlotowy
otwór wentylacyjny.
30 PRIUS OM47D46E 7/8/19 10:35 Page 607 (Black plate)

Zdejmowanie i zak∏adanie pióra wycieraczki przedniej szyby
Podtrzymujàc pewnie r´kà
wycieraczk´ w miejscu po-
∏àczenia z ramieniem wy-
cieraczki, nacisnàç przycisk
blokady, a nast´pnie wycià-
gnàç pióro wycieraczki.
Ustawiç pióro wycieraczki
w prostej linii z cz´Êcià ∏à-
czàcà je z ramieniem wy-
cieraczki, a nast´pnie, aby
je usunàç, przesunàç je
zgodnie ze strza∏kà.
Po zamontowaniu pióra wycie-
raczki sprawdziç, czy po∏àcze-
nie jest zablokowane.
Wymiana gumki wycieraczki
Pociàgnàç gumk´ wycie-
raczki tak, a˝ b´dzie wysta-
waç ze szczeliny z ty∏u pióra
wycieraczki.
1
2
1
6086-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana gumek wycieraczek
Wycieraczki przedniej szyby
Podczas wymiany gumek wycieraczek nale˝y wykonaç nast´pu-
jàce czynnoÊci.
30 PRIUS OM47D46E 7/8/19 10:35 Page 608 (Black plate)

Wysunàç koƒcówk´ gumki
wycieraczki ze szczeliny,
a nast´pnie wysunàç pozo-
sta∏à cz´Êç gumki wycie-
raczki.
Podczas monta˝u nowej
gumki wycieraczki wymienio-
ne czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
Po zamontowaniu nale˝y spraw-
dziç, czy koniec gumki wycie-
raczki jest wsuni´ty a˝ do za-
Êlepki.
Wysunàç zaÊlepk´ ramienia
wycieraczki tylnej szyby.
Przekr´ciç wycieraczk´ a˝ do
us∏yszenia klikni´cia wskazu-
jàcego, ˝e mo˝na od∏àczyç za-
czep, a nast´pnie wyciàgnàç
wycieraczk´ z ramienia wycie-
raczki.
2
1
3
2
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie609
6
Obs∏uga techniczna i konserwacja
Wycieraczka tylnej szyby
30 PRIUS OM47D46E 7/8/19 10:35 Page 609 (Black plate)

Wysunàç gumk´ wycieraczki
z ogranicznika, a nast´pnie
wysuwaç dalej, a˝ zostanie
wyj´ta ca∏a gumka wycieracz-
ki z pióra wycieraczki.
Delikatnie chwyciç w miejscu po-
mi´dzy zaczepami pióra wycie-
raczki, aby umo˝liwiç podniesienie
gumki wycieraczki. U∏atwi to jej wy-
suni´cie.
Wyjàç dwie metalowe p∏ytki ze
starej gumki wycieraczki i za-
montowaç je w nowej gumce
wycieraczki.
Wsunàç gumk´ wycieraczki, zaczynajàc od zaczepu w Êrodkowej
cz´Êci pióra wycieraczki. Przesunàç gumk´ wycieraczki przez 3
zaczepy tak, aby wystawa∏a z ogranicznika, a nast´pnie wsunàç
gumk´ wycieraczki w pozosta∏e zaczepy.
Aby u∏atwiç wsuni´cie gumki wycieraczki w rowki z zaczepami, nale˝y na-
nieÊç na nià niewielkà iloÊç p∏ynu do spryskiwaczy.
5
4
3
6106-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
30 PRIUS OM47D46E 7/8/19 10:35 Page 610 (Black plate)
