TOYOTA PRIUS 2019 Manual del propietario (in Spanish)

811-4. Sistema híbrido
1
PRIUS_OM_OM47D49S_(ES)
Seguridad de los pasajeros y del vehículo

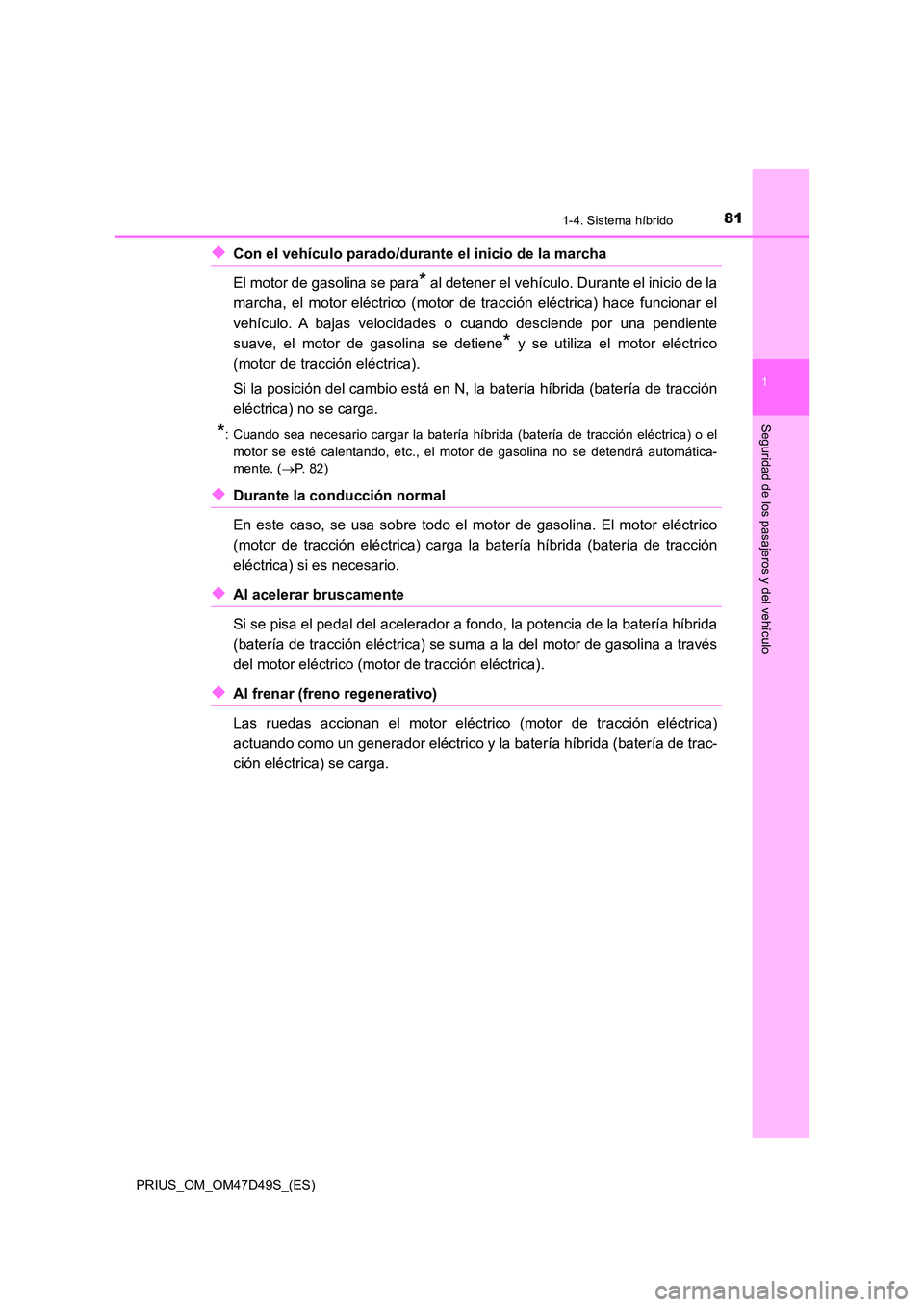

◆Con el vehículo parado/durante el inicio de la marcha
El motor de gasolina se para* al detener el vehículo. Durante el inicio de la
marcha, el motor eléctrico (motor de tracción eléctrica) hace funcionar el
vehículo. A bajas velocidades o cuando desciende por una pendiente
suave, el motor de gasolina se detiene* y se utiliza el motor eléctrico
(motor de tracción eléctrica).
Si la posición del cambio está en N, la batería híbrida (batería de tracción
eléctrica) no se carga.
*: Cuando sea necesario cargar la batería híbrida (batería de tracción eléctrica) o el
motor se esté calentando, etc., el motor de gasolina no se detendrá automática-
mente. ( P. 8 2 )
◆Durante la conducción normal
En este caso, se usa sobre todo el motor de gasolina. El motor eléctrico
(motor de tracción eléctric a) carga la batería híbrida (batería de tracción
eléctrica) si es necesario.
◆Al acelerar bruscamente
Si se pisa el pedal del acelerador a fondo, la potencia de la batería híbrida
(batería de tracción eléctrica) se suma a la del motor de gasolina a través
del motor eléctrico (motor de tracción eléctrica).
◆Al frenar (freno regenerativo)
Las ruedas accionan el motor eléctrico (motor de tracción eléctrica)
actuando como un generador eléctrico y la batería híbrida (batería de trac-
ción eléctrica) se carga.

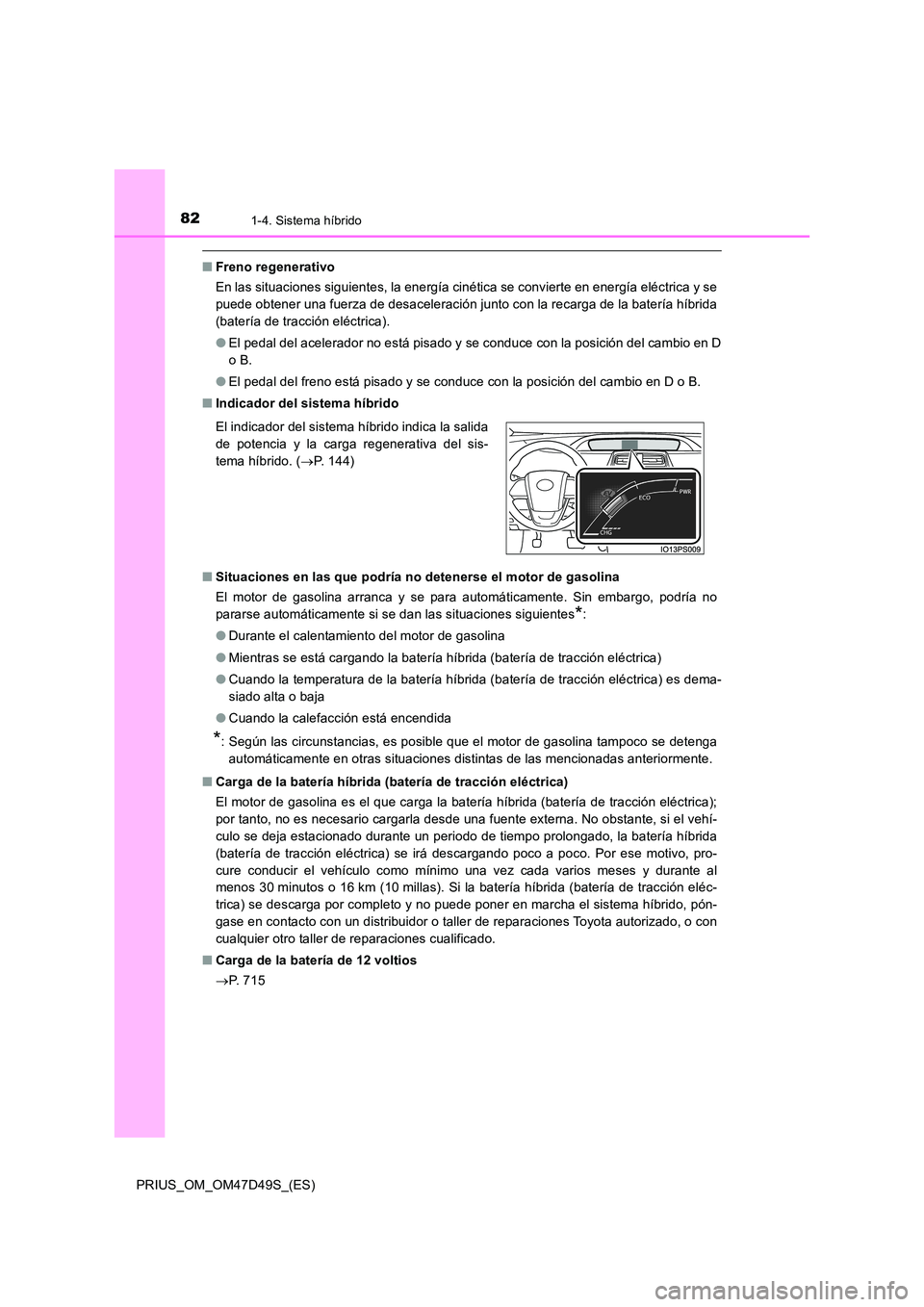

821-4. Sistema híbrido
PRIUS_OM_OM47D49S_(ES)
■Freno regenerativo
En las situaciones siguientes, la energía cinética se convierte en energía eléctrica y se
puede obtener una fuerza de desaceleración junto con la recarga de la batería híbrida
(batería de tracción eléctrica).
● El pedal del acelerador no está pisado y se conduce con la posición del cambio en D
o B.
● El pedal del freno está pisado y se conduce con la posición del cambio en D o B.
■ Indicador del sistema híbrido
■ Situaciones en las que podría no detenerse el motor de gasolina
El motor de gasolina arranca y se para automáticamente. Sin embargo, podría no
pararse automáticamente si se dan las situaciones siguientes*:
● Durante el calentamiento del motor de gasolina
● Mientras se está cargando la batería híbrida (batería de tracción eléctrica)
● Cuando la temperatura de la batería híbrida (batería de tracción eléctrica) es dema-
siado alta o baja
● Cuando la calefacción está encendida
*: Según las circunstancias, es posible que el motor de gasolina tampoco se detenga
automáticamente en otras situaciones distintas de las mencionadas anteriormente.
■ Carga de la batería híbrida (batería de tracción eléctrica)
El motor de gasolina es el que carga la batería híbrida (batería de tracción eléctrica);
por tanto, no es necesario cargarla desde una fuente externa. No obstante, si el vehí-
culo se deja estacionado durante un periodo de tiempo prolongado, la batería híbrida
(batería de tracción eléctrica) se irá descargando poco a poco. Por ese motivo, pro-
cure conducir el vehículo como mínimo una vez cada varios meses y durante al
menos 30 minutos o 16 km (10 millas). Si la batería híbrida (batería de tracción eléc-
trica) se descarga por completo y no puede poner en marcha el sistema híbrido, pón-
gase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
■ Carga de la batería de 12 voltios
 P. 7 1 5
El indicador del sistema híbrido indica la salida
de potencia y la carga regenerativa del sis-
tema híbrido. ( P. 144)

831-4. Sistema híbrido
1
PRIUS_OM_OM47D49S_(ES)
Seguridad de los pasajeros y del vehículo

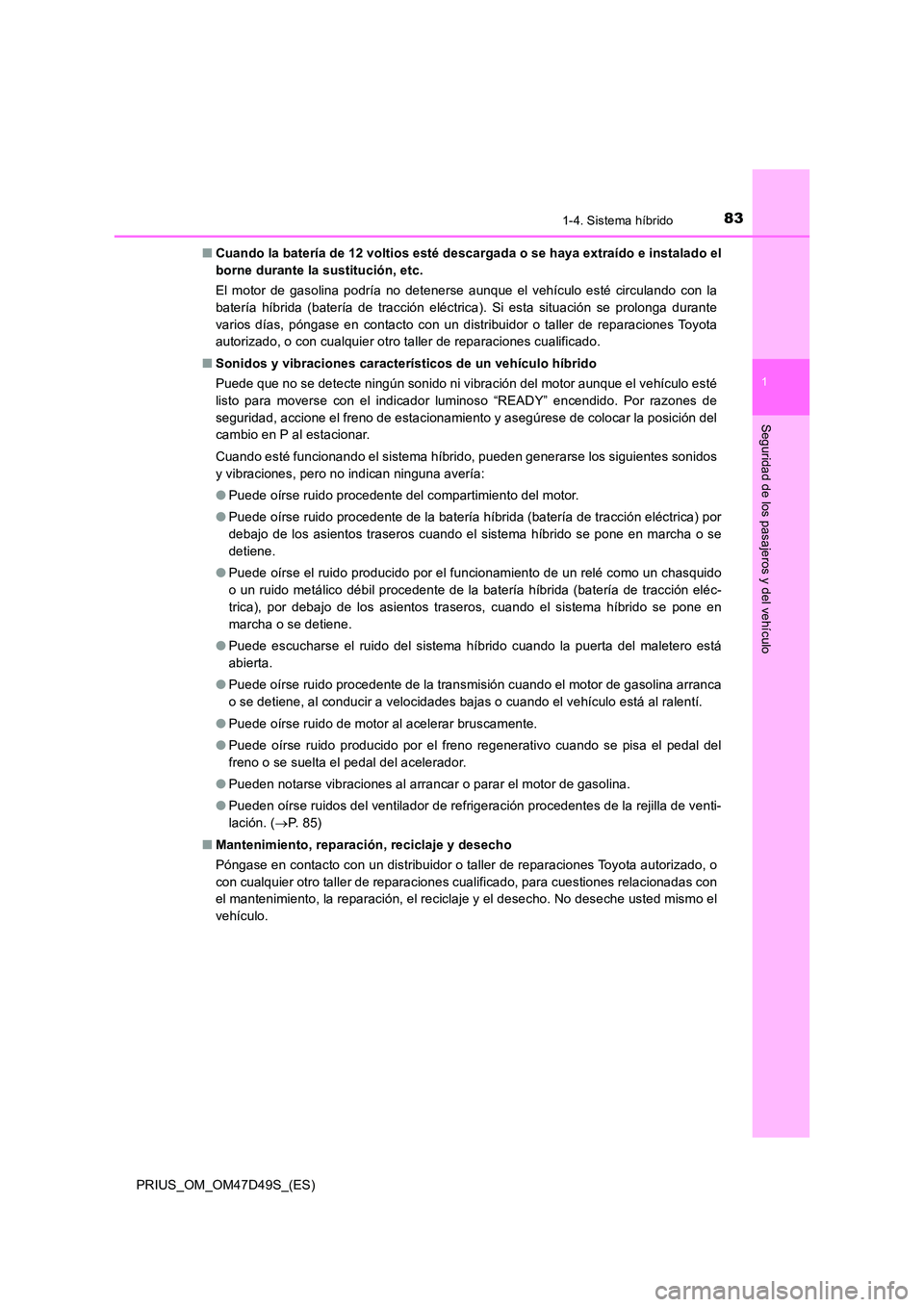

■Cuando la batería de 12 voltios esté descargada o se haya extraído e instalado el
borne durante la sustitución, etc.
El motor de gasolina podría no detenerse aunque el vehículo esté circulando con la
batería híbrida (batería de tracción eléctrica). Si esta situación se prolonga durante
varios días, póngase en contacto con un distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de reparaciones cualificado.
■ Sonidos y vibraciones característicos de un vehículo híbrido
Puede que no se detecte ningún sonido ni vibración del motor aunque el vehículo esté
listo para moverse con el indicador luminoso “READY” encendido. Por razones de
seguridad, accione el freno de estacionamiento y asegúrese de colocar la posición del
cambio en P al estacionar.
Cuando esté funcionando el sistema híbrido, pueden generarse los siguientes sonidos
y vibraciones, pero no indican ninguna avería:
● Puede oírse ruido procedente del compartimiento del motor.
● Puede oírse ruido procedente de la batería híbrida (batería de tracción eléctrica) por
debajo de los asientos traseros cuando el sistema híbrido se pone en marcha o se
detiene.
● Puede oírse el ruido producido por el funcionamiento de un relé como un chasquido
o un ruido metálico débil procedente de la batería híbrida (batería de tracción eléc-
trica), por debajo de los asientos traseros, cuando el sistema híbrido se pone en
marcha o se detiene.
● Puede escucharse el ruido del sistema híbrido cuando la puerta del maletero está
abierta.
● Puede oírse ruido procedente de la transmisión cuando el motor de gasolina arranca
o se detiene, al conducir a velocidades bajas o cuando el vehículo está al ralentí.
● Puede oírse ruido de motor al acelerar bruscamente.
● Puede oírse ruido producido por el freno regenerativo cuando se pisa el pedal del
freno o se suelta el pedal del acelerador.
● Pueden notarse vibraciones al arrancar o parar el motor de gasolina.
● Pueden oírse ruidos del ventilador de refrigeración procedentes de la rejilla de venti-
lación. ( P. 8 5 )
■ Mantenimiento, reparación, reciclaje y desecho
Póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o
con cualquier otro taller de reparaciones cualificado, para cuestiones relacionadas con
el mantenimiento, la reparación, el reciclaje y el desecho. No deseche usted mismo el
vehículo.

841-4. Sistema híbrido
PRIUS_OM_OM47D49S_(ES)

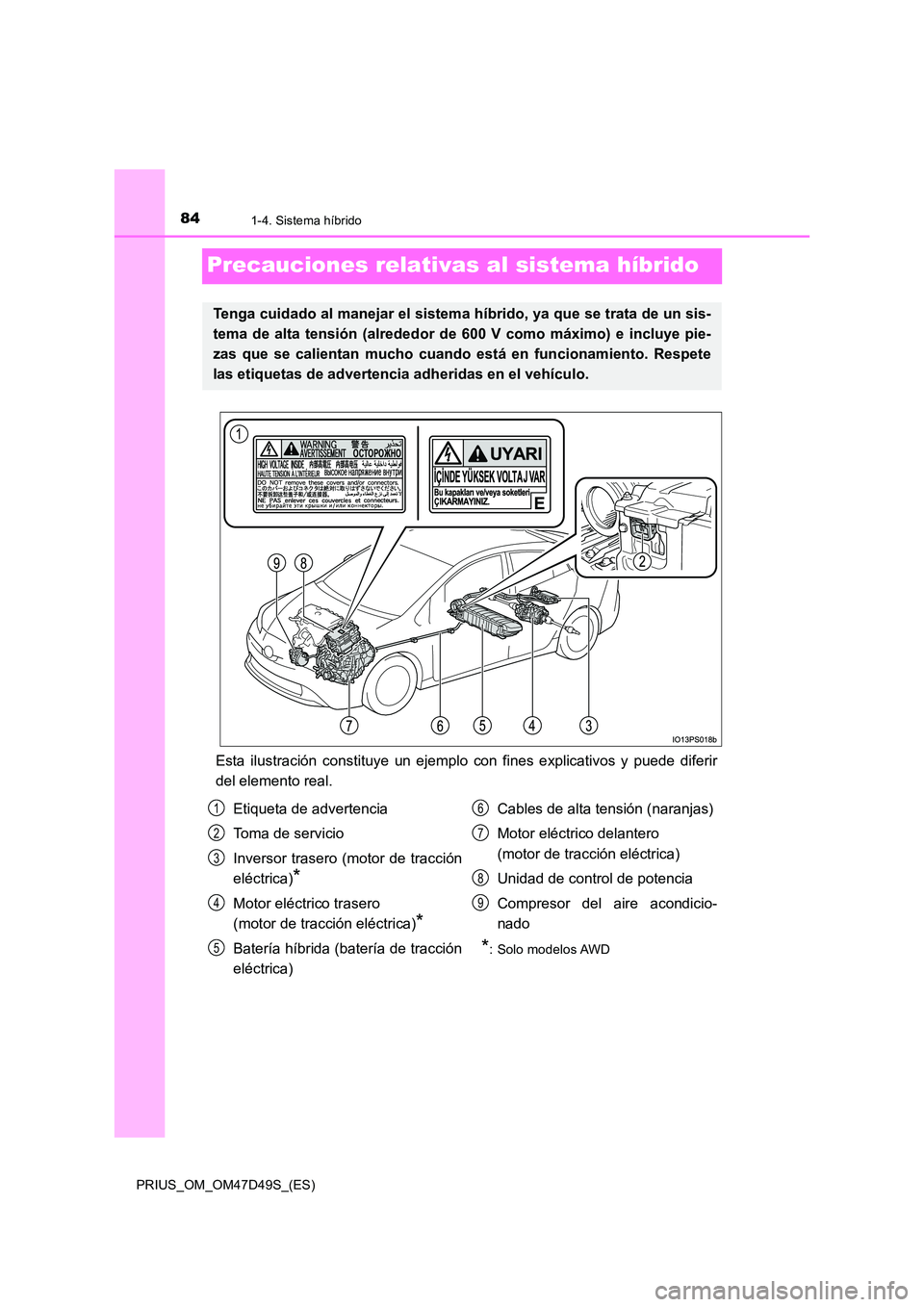

Precauciones relativas al sistema híbrido
Esta ilustración constituye un ejemplo con fines explicativos y puede diferir
del elemento real.
Tenga cuidado al manejar el sistema híbrido, ya que se trata de un sis-
tema de alta tensión (alrededor de 600 V como máximo) e incluye pie-
zas que se calientan mucho cuando está en funcionamiento. Respete
las etiquetas de advertencia adheridas en el vehículo.
Etiqueta de advertencia
Toma de servicio
Inversor trasero (motor de tracción
eléctrica)*
Motor eléctrico trasero
(motor de tracción eléctrica)*
Batería híbrida (batería de tracción
eléctrica)
Cables de alta tensión (naranjas)
Motor eléctrico delantero
(motor de tracción eléctrica)
Unidad de control de potencia
Compresor del aire acondicio-
nado
*: Solo modelos AWD
1
2
3
4
5
6
7
8
9

851-4. Sistema híbrido
1
PRIUS_OM_OM47D49S_(ES)
Seguridad de los pasajeros y del vehículo

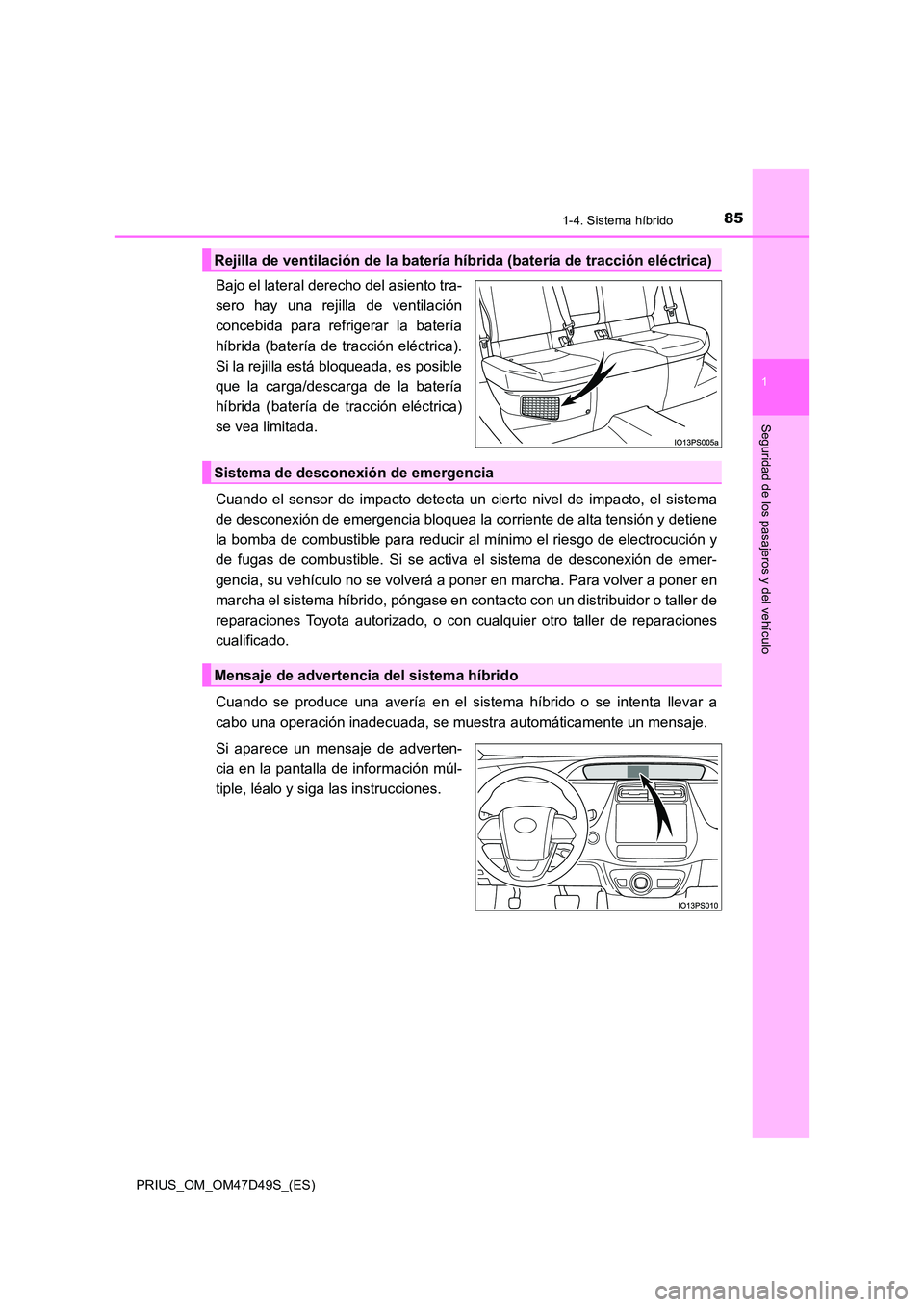

Bajo el lateral derecho del asiento tra-
sero hay una rejilla de ventilación
concebida para refrigerar la batería
híbrida (batería de tracción eléctrica).
Si la rejilla está bloqueada, es posible
que la carga/descarga de la batería
híbrida (batería de tracción eléctrica)
se vea limitada.
Cuando el sensor de impacto detecta un cierto nivel de impacto, el sistema
de desconexión de emergencia bloquea la co rriente de alta tensión y detiene
la bomba de combustible para reducir al mínimo el riesgo de electrocución y
de fugas de combustible. Si se activa el sistema de desconexión de emer-
gencia, su vehículo no se volverá a poner en marcha. Para volver a poner en
marcha el sistema híbrido, póngase en contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones
cualificado.
Cuando se produce una avería en el sistema híbrido o se intenta llevar a
cabo una operación inadecuada, se muestra automáticamente un mensaje.
Si aparece un mensaje de adverten-
cia en la pantalla de información múl-
tiple, léalo y siga las instrucciones.
Rejilla de ventilación de la batería híbrida (batería de tracción eléctrica)
Sistema de desconexión de emergencia
Mensaje de advertencia del sistema híbrido

861-4. Sistema híbrido
PRIUS_OM_OM47D49S_(ES)

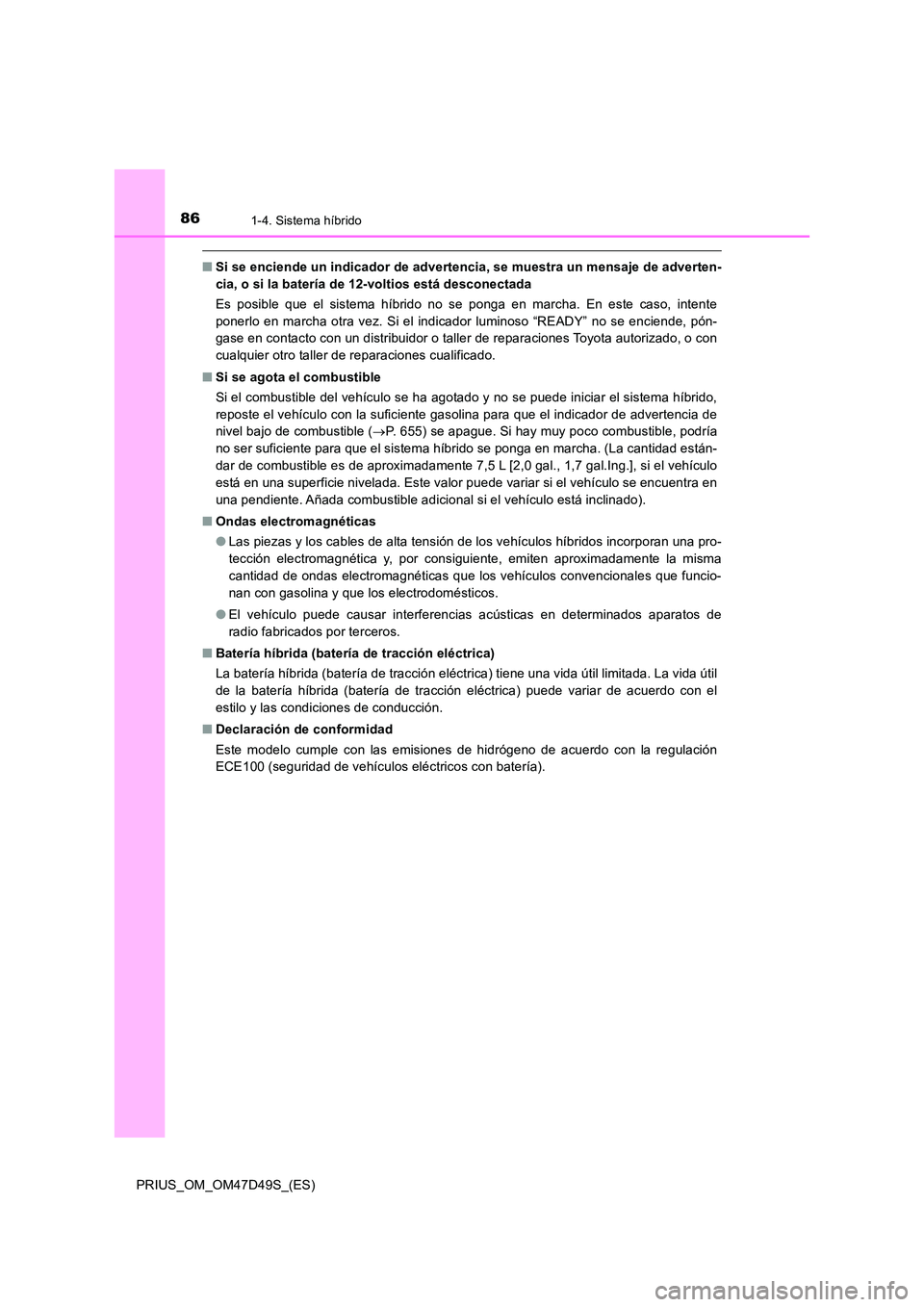

■Si se enciende un indicador de advertencia, se muestra un mensaje de adverten-
cia, o si la batería de 12-voltios está desconectada
Es posible que el sistema híbrido no se ponga en marcha. En este caso, intente
ponerlo en marcha otra vez. Si el indicador luminoso “READY” no se enciende, pón-
gase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
■ Si se agota el combustible
Si el combustible del vehículo se ha agotado y no se puede iniciar el sistema híbrido,
reposte el vehículo con la suficiente gasolina para que el indicador de advertencia de
nivel bajo de combustible ( P. 655) se apague. Si hay muy poco combustible, podría
no ser suficiente para que el sistema híbrido se ponga en marcha. (La cantidad están-
dar de combustible es de aproximadamente 7,5 L [2,0 gal., 1,7 gal.Ing.], si el vehículo
está en una superficie nivelada. Este valor puede variar si el vehículo se encuentra en
una pendiente. Añada combustible adicional si el vehículo está inclinado).
■ Ondas electromagnéticas
● Las piezas y los cables de alta tensión de los vehículos híbridos incorporan una pro-
tección electromagnética y, por consiguiente, emiten aproximadamente la misma
cantidad de ondas electromagnéticas que los vehículos convencionales que funcio-
nan con gasolina y que los electrodomésticos.
● El vehículo puede causar interferencias acústicas en determinados aparatos de
radio fabricados por terceros.
■ Batería híbrida (batería de tracción eléctrica)
La batería híbrida (batería de tracción eléctrica) tiene una vida útil limitada. La vida útil
de la batería híbrida (batería de tracción eléctrica) puede variar de acuerdo con el
estilo y las condiciones de conducción.
■ Declaración de conformidad
Este modelo cumple con las emisiones de hidrógeno de acuerdo con la regulación
ECE100 (seguridad de vehículos eléctricos con batería).

871-4. Sistema híbrido
1
PRIUS_OM_OM47D49S_(ES)
Seguridad de los pasajeros y del vehículo

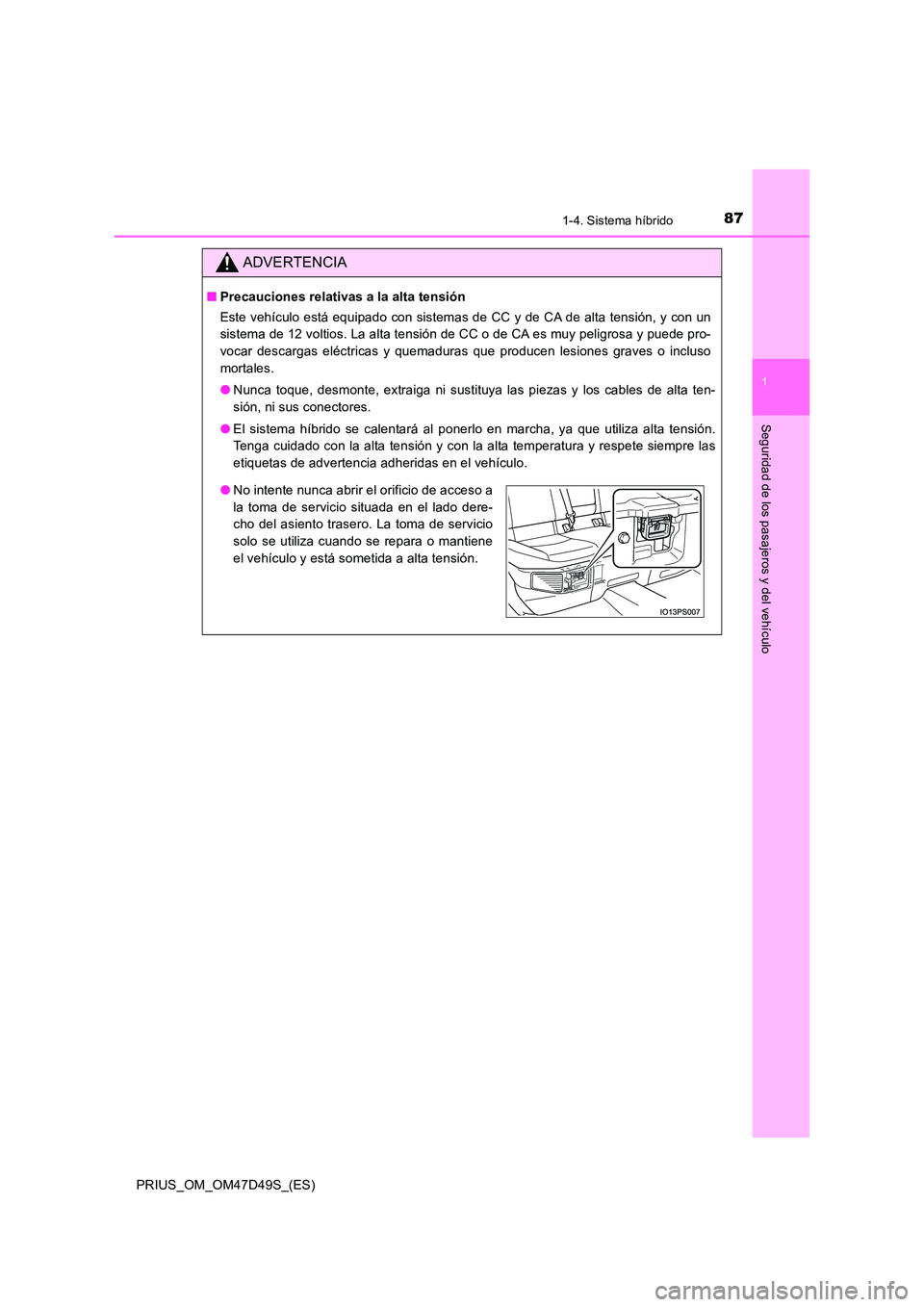

ADVERTENCIA
■Precauciones relativas a la alta tensión
Este vehículo está equipado con sistemas de CC y de CA de alta tensión, y con un
sistema de 12 voltios. La alta tensión de CC o de CA es muy peligrosa y puede pro-
vocar descargas eléctricas y quemaduras que producen lesiones graves o incluso
mortales.
● Nunca toque, desmonte, extraiga ni sustituya las piezas y los cables de alta ten-
sión, ni sus conectores.
● El sistema híbrido se calentará al ponerlo en marcha, ya que utiliza alta tensión.
Tenga cuidado con la alta tensión y con la alta temperatura y respete siempre las
etiquetas de advertencia adheridas en el vehículo.
● No intente nunca abrir el orificio de acceso a
la toma de servicio situada en el lado dere-
cho del asiento trasero. La toma de servicio
solo se utiliza cuando se repara o mantiene
el vehículo y está sometida a alta tensión.

881-4. Sistema híbrido
PRIUS_OM_OM47D49S_(ES)

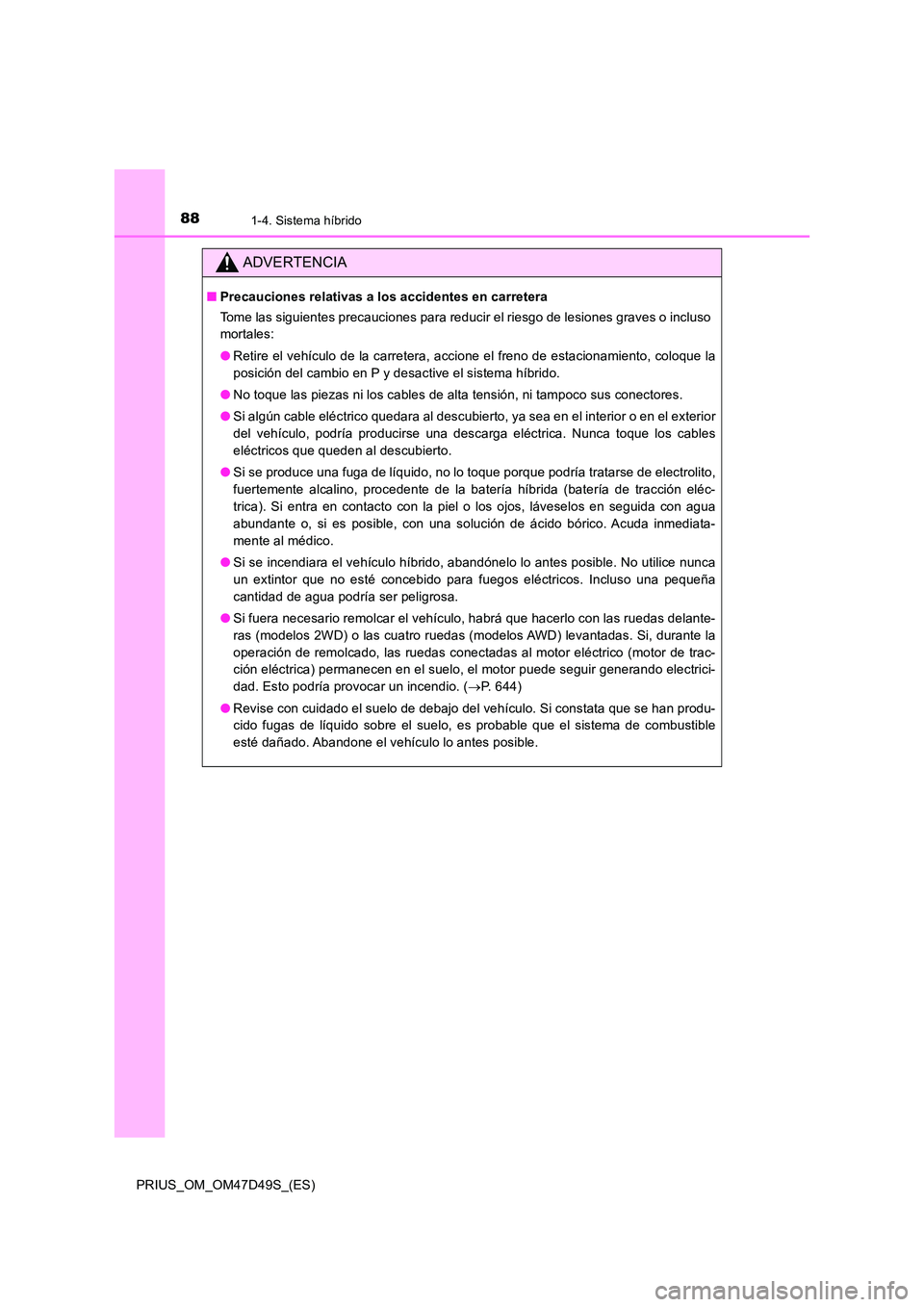

ADVERTENCIA
■Precauciones relativas a los accidentes en carretera
Tome las siguientes precauciones para reducir el riesgo de lesiones graves o incluso
mortales:
● Retire el vehículo de la carretera, accione el freno de estacionamiento, coloque la
posición del cambio en P y desactive el sistema híbrido.
● No toque las piezas ni los cables de alta tensión, ni tampoco sus conectores.
● Si algún cable eléctrico quedara al descubierto, ya sea en el interior o en el exterior
del vehículo, podría producirse una descarga eléctrica. Nunca toque los cables
eléctricos que queden al descubierto.
● Si se produce una fuga de líquido, no lo toque porque podría tratarse de electrolito,
fuertemente alcalino, procedente de la batería híbrida (batería de tracción eléc-
trica). Si entra en contacto con la piel o los ojos, láveselos en seguida con agua
abundante o, si es posible, con una solución de ácido bórico. Acuda inmediata-
mente al médico.
● Si se incendiara el vehículo híbrido, abandónelo lo antes posible. No utilice nunca
un extintor que no esté concebido para fuegos eléctricos. Incluso una pequeña
cantidad de agua podría ser peligrosa.
● Si fuera necesario remolcar el vehículo, habrá que hacerlo con las ruedas delante-
ras (modelos 2WD) o las cuatro ruedas (modelos AWD) levantadas. Si, durante la
operación de remolcado, las ruedas conectadas al motor eléctrico (motor de trac-
ción eléctrica) permanecen en el suelo, el motor puede seguir generando electrici-
dad. Esto podría provocar un incendio. ( P. 644)
● Revise con cuidado el suelo de debajo del vehículo. Si constata que se han produ-
cido fugas de líquido sobre el suelo, es probable que el sistema de combustible
esté dañado. Abandone el vehículo lo antes posible.

891-4. Sistema híbrido
1
PRIUS_OM_OM47D49S_(ES)
Seguridad de los pasajeros y del vehículo
ADVERTENCIA

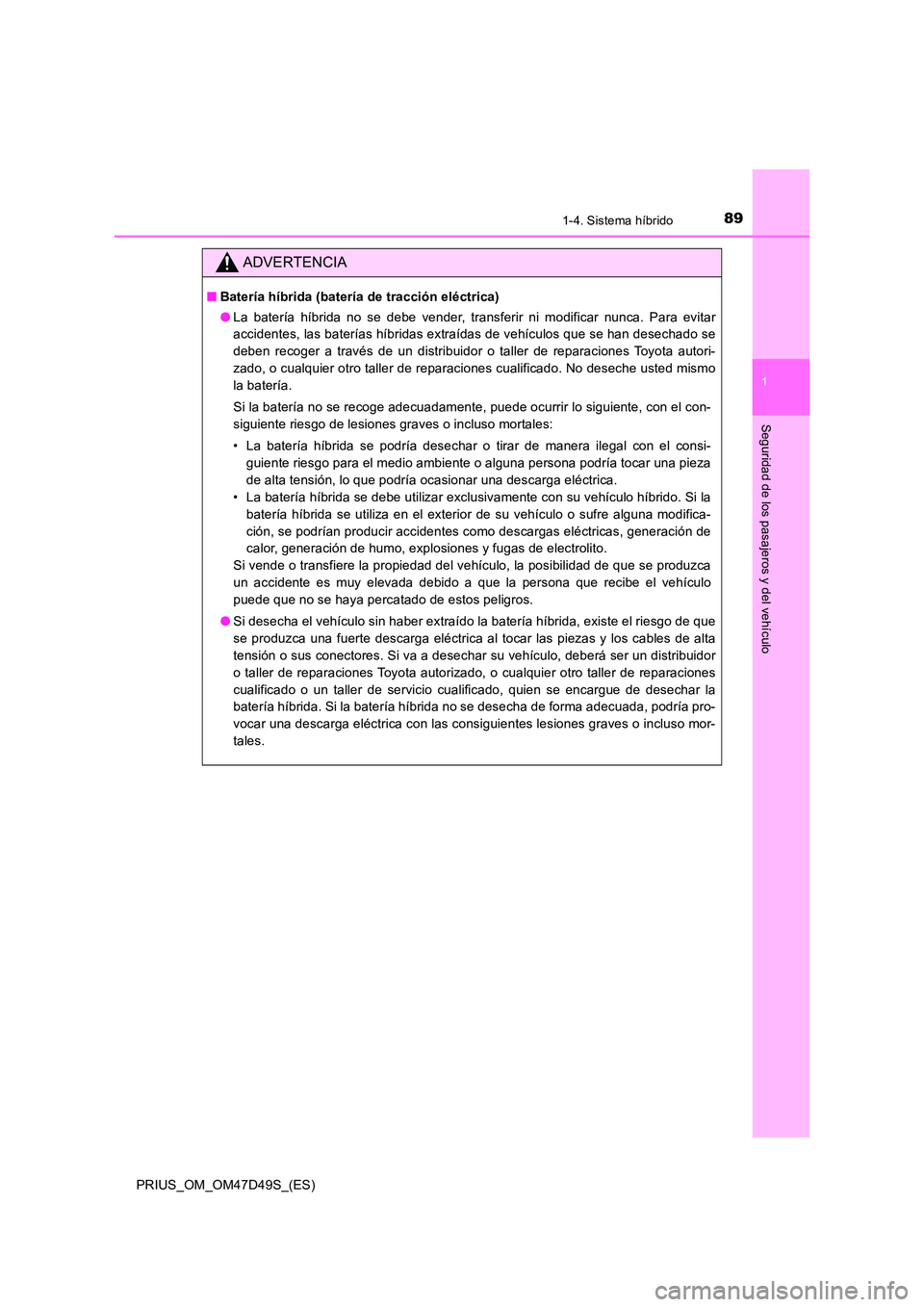

■Batería híbrida (batería de tracción eléctrica)
● La batería híbrida no se debe vender, transferir ni modificar nunca. Para evitar
accidentes, las baterías híbridas extraídas de vehículos que se han desechado se
deben recoger a través de un distribuidor o taller de reparaciones Toyota autori-
zado, o cualquier otro taller de reparaciones cualificado. No deseche usted mismo
la batería.
Si la batería no se recoge adecuadamente, puede ocurrir lo siguiente, con el con-
siguiente riesgo de lesiones graves o incluso mortales:
• La batería híbrida se podría desechar o tirar de manera ilegal con el consi-
guiente riesgo para el medio ambiente o alguna persona podría tocar una pieza
de alta tensión, lo que podría ocasionar una descarga eléctrica.
• La batería híbrida se debe utilizar exclusivamente con su vehículo híbrido. Si la
batería híbrida se utiliza en el exterior de su vehículo o sufre alguna modifica-
ción, se podrían producir accidentes como descargas eléctricas, generación de
calor, generación de humo, explosiones y fugas de electrolito.
Si vende o transfiere la propiedad del vehículo, la posibilidad de que se produzca
un accidente es muy elevada debido a que la persona que recibe el vehículo
puede que no se haya percatado de estos peligros.
● Si desecha el vehículo sin haber extraído la batería híbrida, existe el riesgo de que
se produzca una fuerte descarga eléctrica al tocar las piezas y los cables de alta
tensión o sus conectores. Si va a desechar su vehículo, deberá ser un distribuidor
o taller de reparaciones Toyota autorizado, o cualquier otro taller de reparaciones
cualificado o un taller de servicio cualificado, quien se encargue de desechar la
batería híbrida. Si la batería híbrida no se desecha de forma adecuada, podría pro-
vocar una descarga eléctrica con las consiguientes lesiones graves o incluso mor-
tales.

901-4. Sistema híbrido
PRIUS_OM_OM47D49S_(ES)
AV I S O

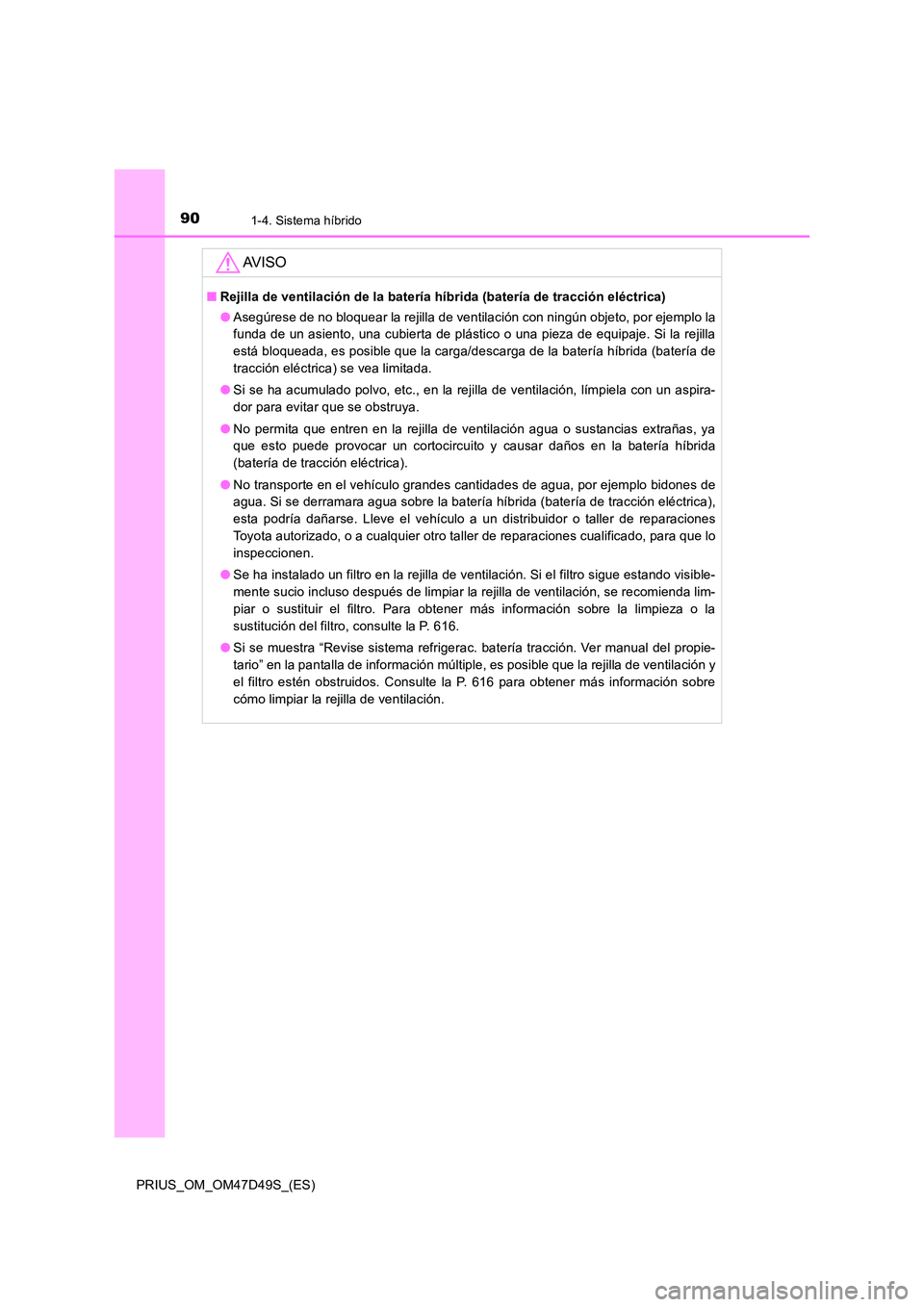

■Rejilla de ventilación de la batería híbrida (batería de tracción eléctrica)
● Asegúrese de no bloquear la rejilla de ventilación con ningún objeto, por ejemplo la
funda de un asiento, una cubierta de plástico o una pieza de equipaje. Si la rejilla
está bloqueada, es posible que la carga/descarga de la batería híbrida (batería de
tracción eléctrica) se vea limitada.
● Si se ha acumulado polvo, etc., en la rejilla de ventilación, límpiela con un aspira-
dor para evitar que se obstruya.
● No permita que entren en la rejilla de ventilación agua o sustancias extrañas, ya
que esto puede provocar un cortocircuito y causar daños en la batería híbrida
(batería de tracción eléctrica).
● No transporte en el vehículo grandes cantidades de agua, por ejemplo bidones de
agua. Si se derramara agua sobre la batería híbrida (batería de tracción eléctrica),
esta podría dañarse. Lleve el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.
● Se ha instalado un filtro en la rejilla de ventilación. Si el filtro sigue estando visible-
mente sucio incluso después de limpiar la rejilla de ventilación, se recomienda lim-
piar o sustituir el filtro. Para obtener más información sobre la limpieza o la
sustitución del filtro, consulte la P. 616.
● Si se muestra “Revise sistema refrigerac. batería tracción. Ver manual del propie-
tario” en la pantalla de información múltiple, es posible que la rejilla de ventilación y
el filtro estén obstruidos. Consulte la P. 616 para obtener más información sobre
cómo limpiar la rejilla de ventilación.
