TOYOTA PRIUS 2019 Manuale duso (in Italian)

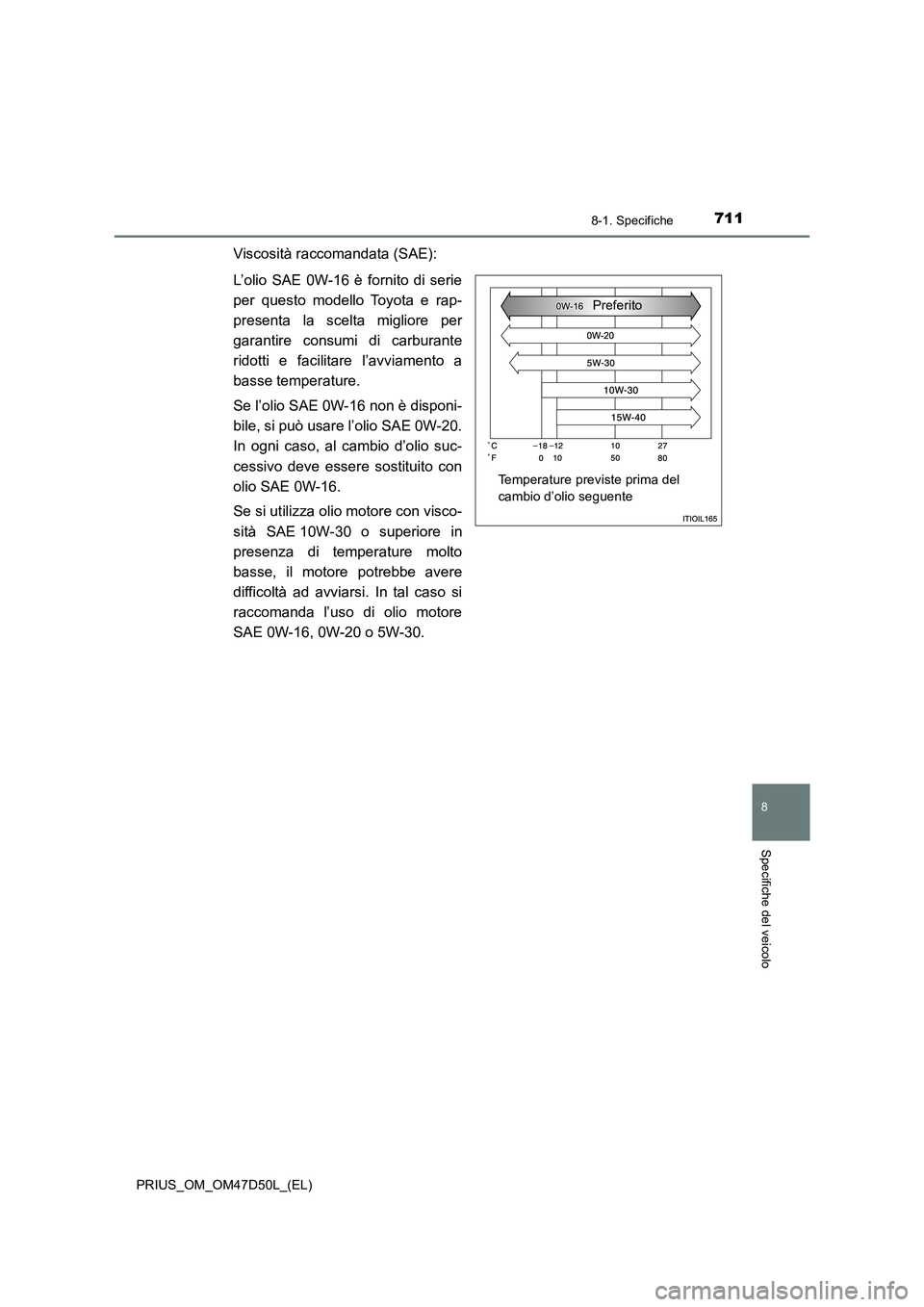

7118-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
8
Specifiche del veicolo
Viscosità raccomandata (SAE):
L’olio SAE 0W-16 è fornito di serie
per questo modello Toyota e rap-
presenta la scelta migliore per
garantire consumi di carburante
ridotti e facilitare l’avviamento a
basse temperature.
Se l’olio SAE 0W-16 non è disponi-
bile, si può usare l’olio SAE 0W-20.
In ogni caso, al cambio d’olio suc-
cessivo deve essere sostituito con
olio SAE 0W-16.
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-16, 0W-20 o 5W-30.
Temperature previste prima del
cambio d’olio seguentePreferito

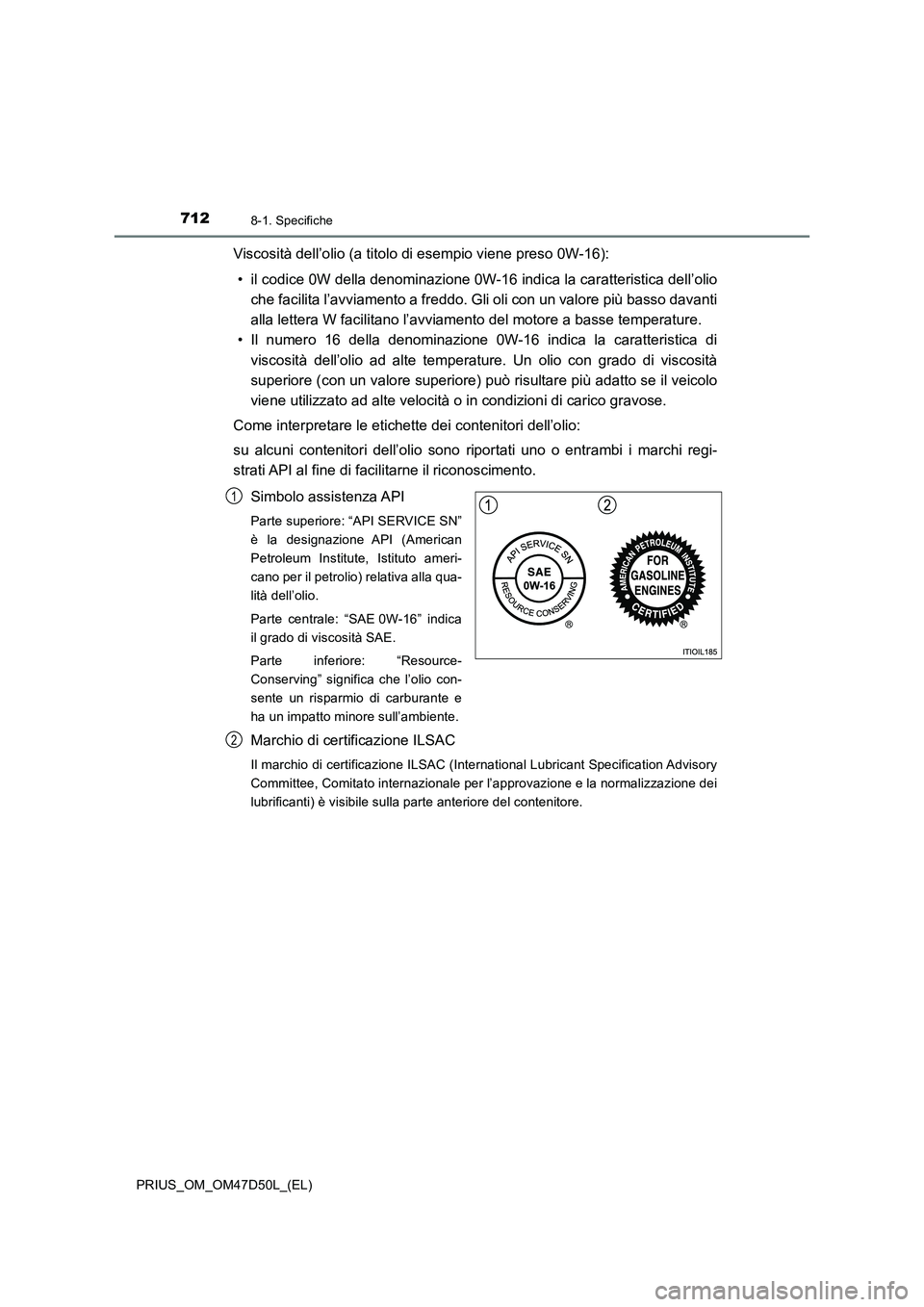

7128-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
Viscosità dell’olio (a titolo di esempio viene preso 0W-16):
• il codice 0W della denominazione 0W-16 indica la caratteristica dell’olio
che facilita l’avviamento a freddo. Gli oli con un valore più basso davanti
alla lettera W facilitano l’avviamento del motore a basse temperature.
• Il numero 16 della denominazione 0W-16 indica la caratteristica di
viscosità dell’olio ad alte temperature. Un olio con grado di viscosità
superiore (con un valore superiore) può risultare più adatto se il veicolo
viene utilizzato ad alte velocità o in condizioni di carico gravose.
Come interpretare le etichette dei contenitori dell’olio:
su alcuni contenitori dell’olio sono riportati uno o entrambi i marchi regi-
strati API al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) relativa alla qua-
lità dell’olio.
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio con-
sente un risparmio di carburante e
ha un impatto minore sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

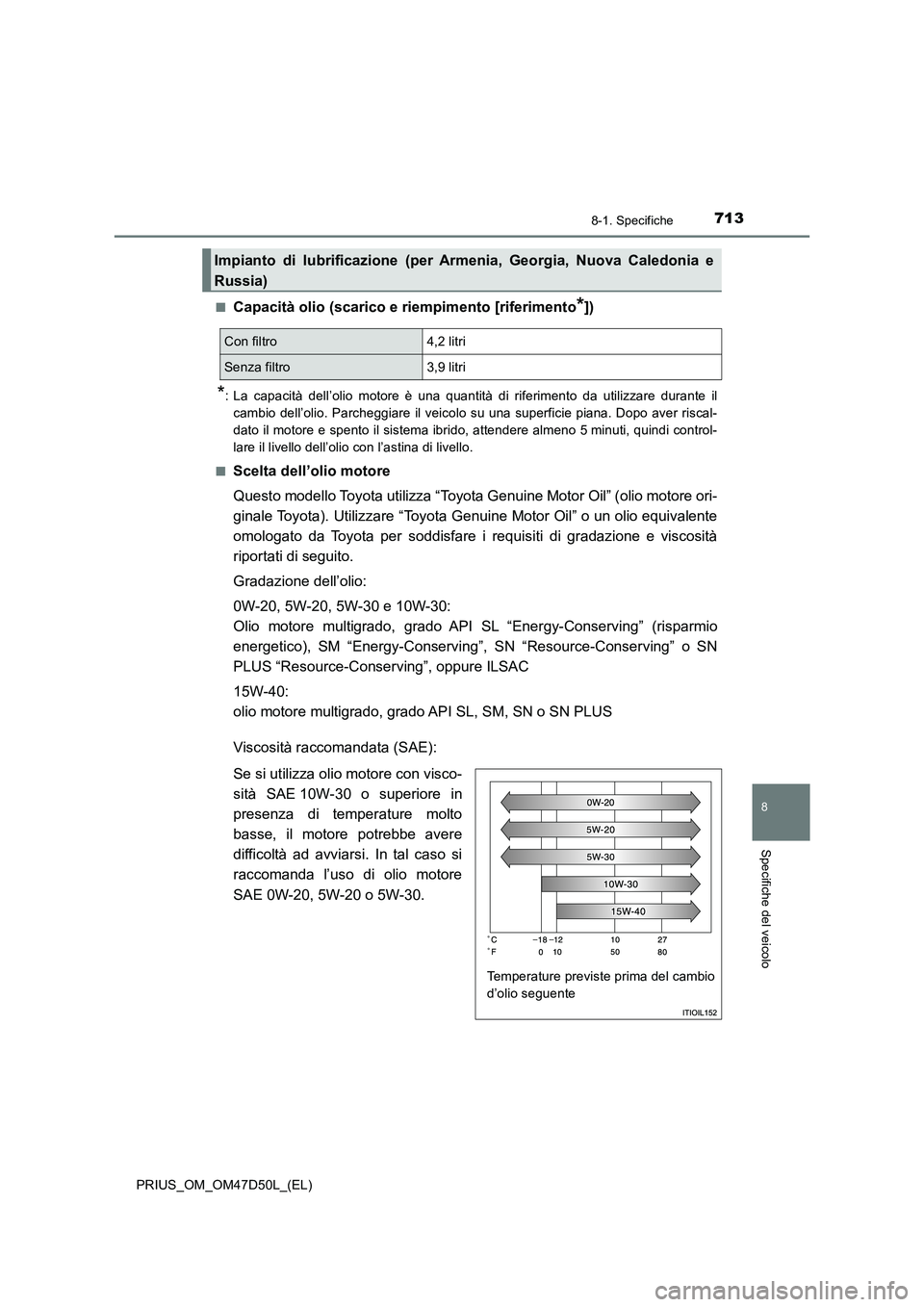

7138-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
8
Specifiche del veicolo
■Capacità olio (scarico e riempimento [riferimento*])
*: La capacità dell’olio motore è una quantità di riferimento da utilizzare durante il
cambio dell’olio. Parcheggiare il veicolo su una superficie piana. Dopo aver riscal-
dato il motore e spento il sistema ibrido, attendere almeno 5 minuti, quindi control-
lare il livello dell’olio con l’astina di livello.
■
Scelta dell’olio motore
Questo modello Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” o un olio equivalente
omologato da Toyota per soddisfare i requisiti di gradazione e viscosità
riportati di seguito.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving”, SN “Resource-Conserving” o SN
PLUS “Resource-Conserving”, oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM, SN o SN PLUS
Viscosità raccomandata (SAE):
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-20, 5W-20 o 5W-30.
Impianto di lubrificazione (per Armenia, Georgia, Nuova Caledonia e
Russia)
Con filtro4,2 litri
Senza filtro3,9 litri
Temperature previste prima del cambio
d’olio seguente

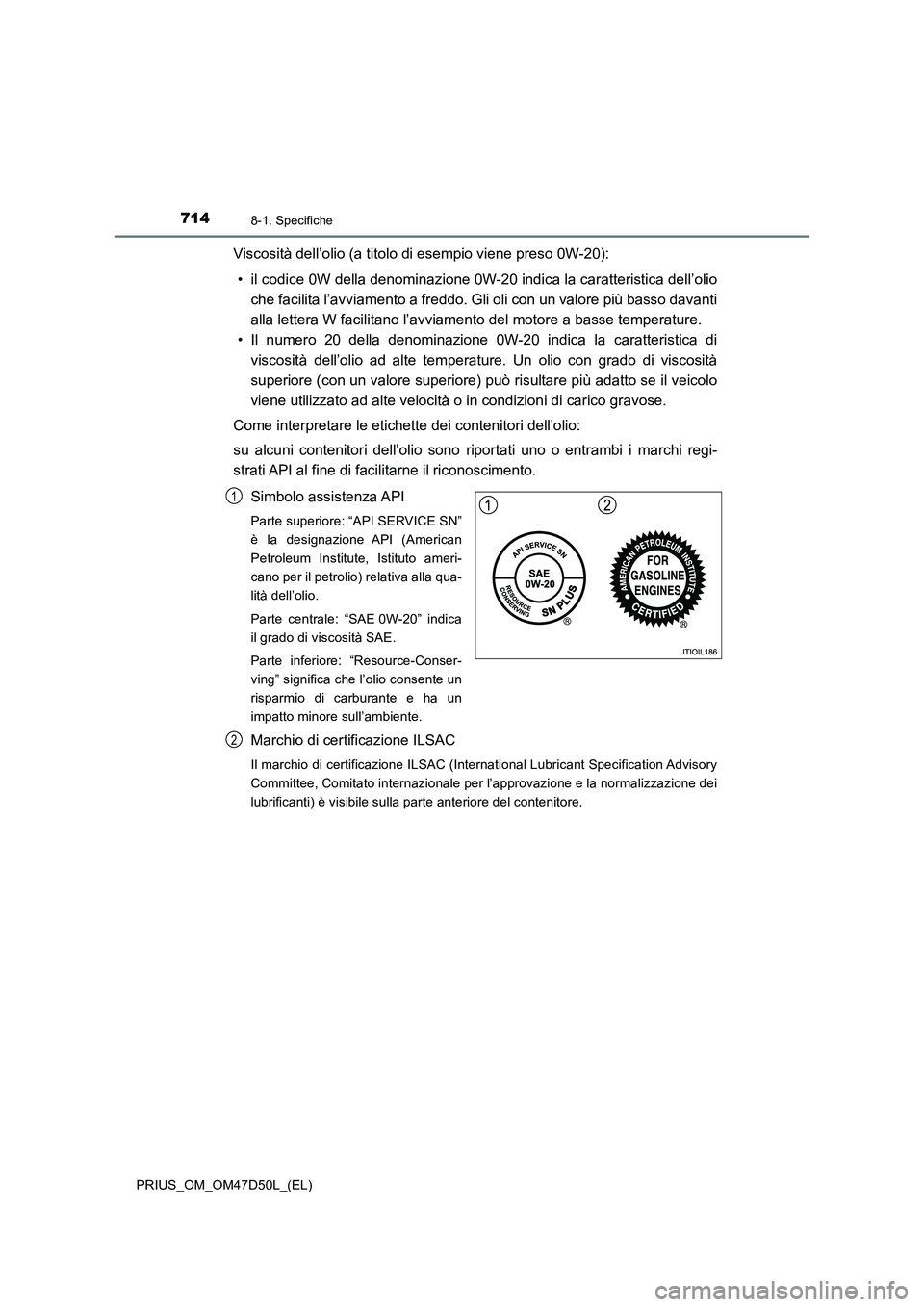

7148-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
Viscosità dell’olio (a titolo di esempio viene preso 0W-20):
• il codice 0W della denominazione 0W-20 indica la caratteristica dell’olio
che facilita l’avviamento a freddo. Gli oli con un valore più basso davanti
alla lettera W facilitano l’avviamento del motore a basse temperature.
• Il numero 20 della denominazione 0W-20 indica la caratteristica di
viscosità dell’olio ad alte temperature. Un olio con grado di viscosità
superiore (con un valore superiore) può risultare più adatto se il veicolo
viene utilizzato ad alte velocità o in condizioni di carico gravose.
Come interpretare le etichette dei contenitori dell’olio:
su alcuni contenitori dell’olio sono riportati uno o entrambi i marchi regi-
strati API al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) relativa alla qua-
lità dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e ha un
impatto minore sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

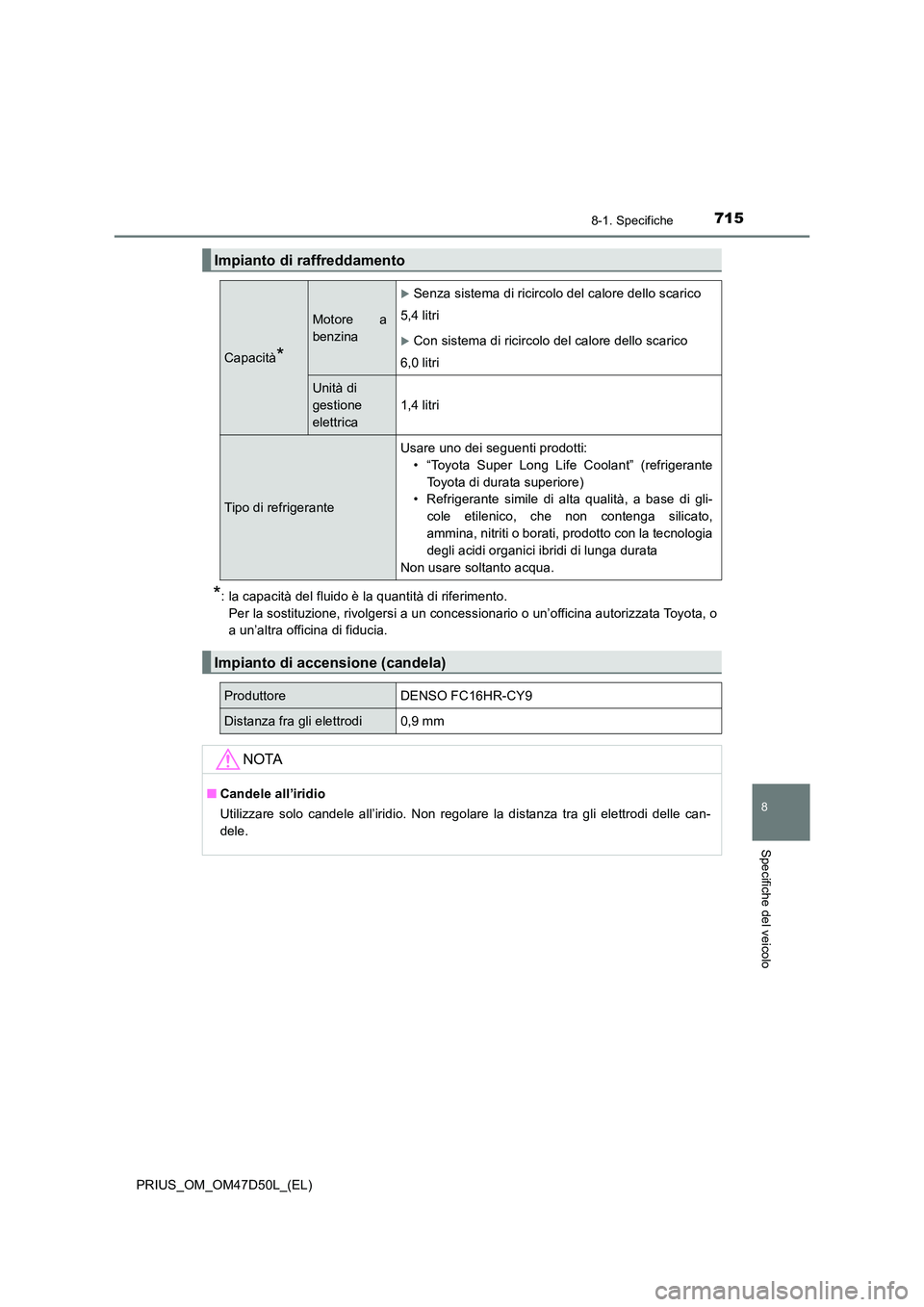

7158-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
8
Specifiche del veicolo
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
Impianto di raffreddamento
Capacità*
Motore a
benzina
Senza sistema di ricircolo del calore dello scarico
5,4 litri
Con sistema di ricircolo del calore dello scarico
6,0 litri
Unità di
gestione
elettrica
1,4 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di gli-
cole etilenico, che non contenga silicato,
ammina, nitriti o borati, prodotto con la tecnologia
degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione (candela)
ProduttoreDENSO FC16HR-CY9
Distanza fra gli elettrodi0,9 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.

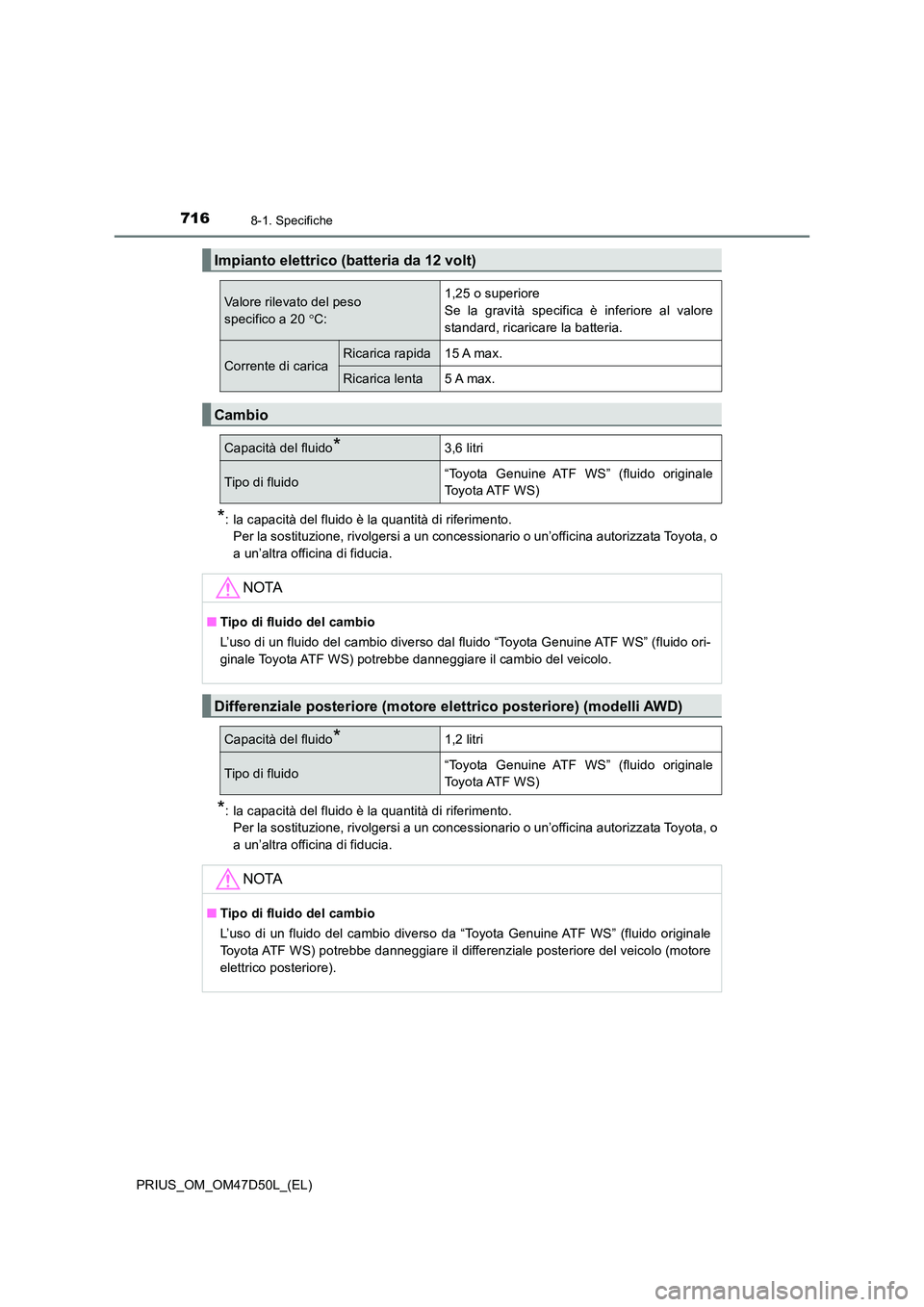

7168-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
Impianto elettrico (batteria da 12 volt)
Valore rilevato del peso
specifico a 20 C:
1,25 o superiore
Se la gravità specifica è inferiore al valore
standard, ricaricare la batteria.
Corrente di caricaRicarica rapida15 A max.
Ricarica lenta5 A max.
Cambio
Capacità del fluido*3,6 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio
L’uso di un fluido del cambio diverso dal fluido “Toyota Genuine ATF WS” (fluido ori-
ginale Toyota ATF WS) potrebbe danneggiare il cambio del veicolo.
Differenziale posteriore (motore el ettrico posteriore) (modelli AWD)
Capacità del fluido*1,2 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio
L’uso di un fluido del cambio diverso da “Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS) potrebbe danneggiare il differenziale posteriore del veicolo (motore
elettrico posteriore).

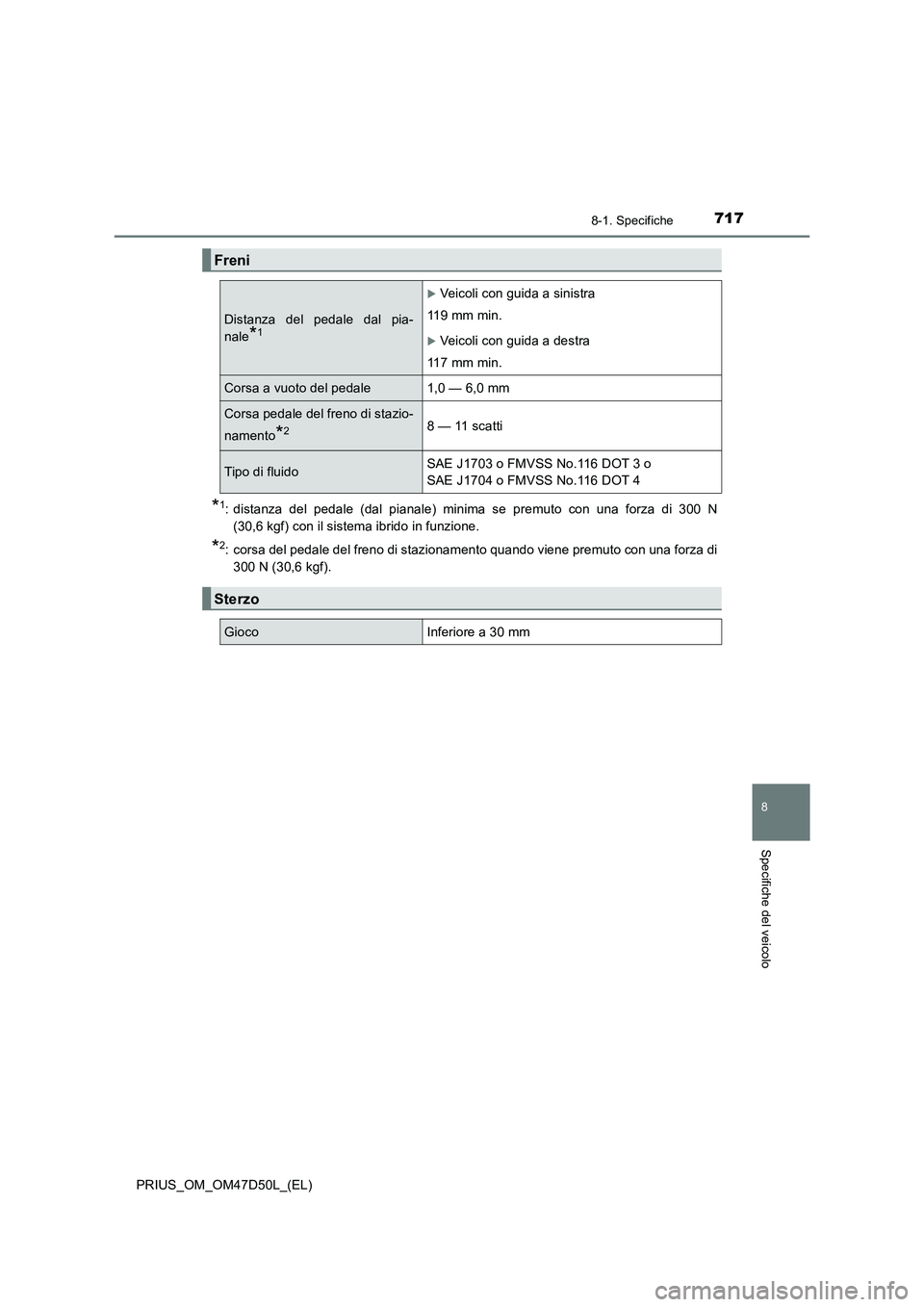

7178-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
8
Specifiche del veicolo
*1: distanza del pedale (dal pianale) minima se premuto con una forza di 300 N
(30,6 kgf) con il sistema ibrido in funzione.
*2: corsa del pedale del freno di stazionamento quando viene premuto con una forza di
300 N (30,6 kgf).
Freni
Distanza del pedale dal pia-
nale
*1
Veicoli con guida a sinistra
119 mm min.
Veicoli con guida a destra
117 mm min.
Corsa a vuoto del pedale1,0 — 6,0 mm
Corsa pedale del freno di stazio-
namento
*28 — 11 scatti
Tipo di fluidoSAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoInferiore a 30 mm

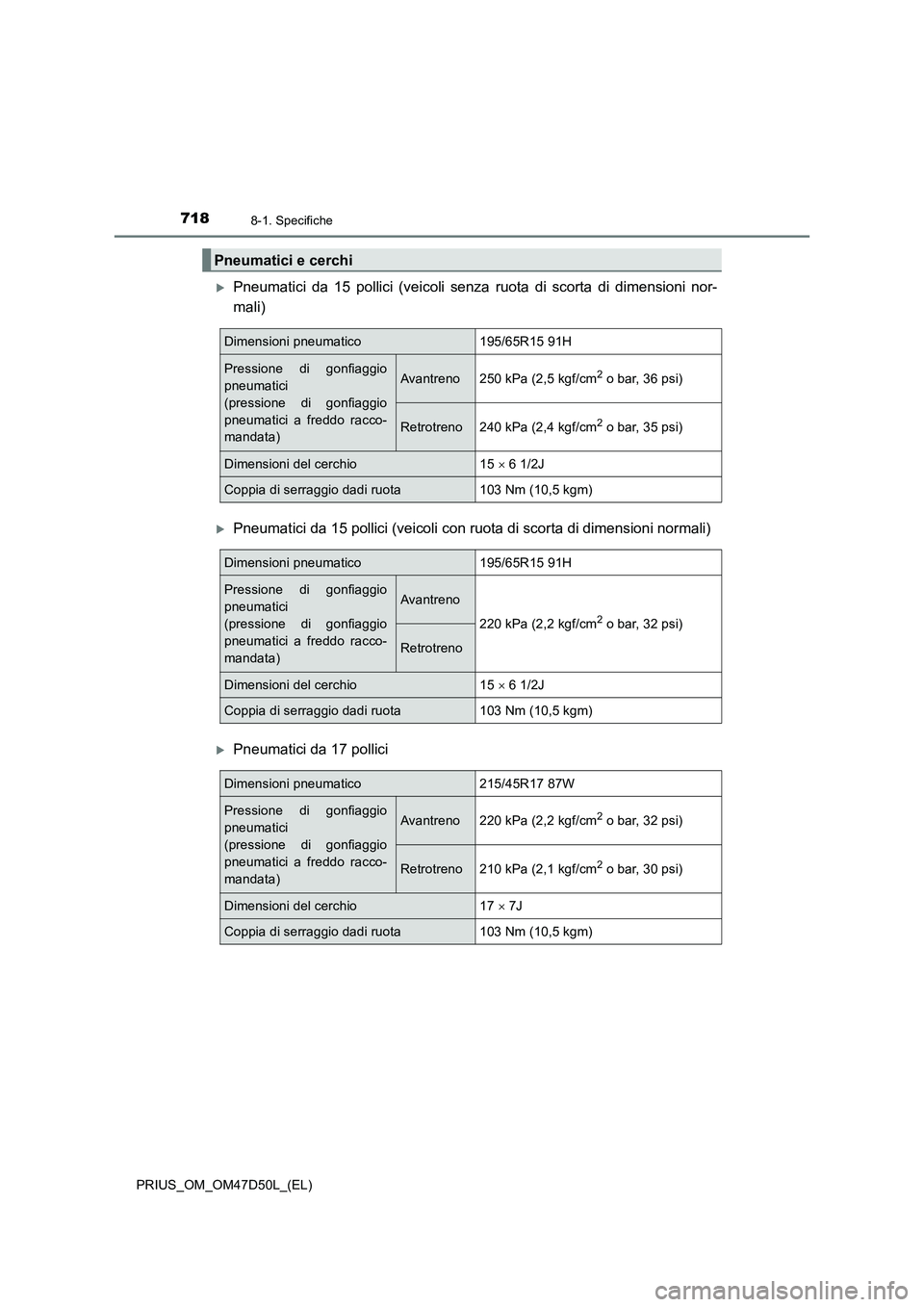

7188-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
Pneumatici da 15 pollici (veicoli senza ruota di scorta di dimensioni nor-
mali)
Pneumatici da 15 pollici (veicoli con ruota di scorta di dimensioni normali)
Pneumatici da 17 pollici
Pneumatici e cerchi
Dimensioni pneumatico195/65R15 91H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Avantreno250 kPa (2,5 kgf/cm2 o bar, 36 psi)
Retrotreno240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Dimensioni del cerchio15  6 1/2J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatico195/65R15 91H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Avantreno
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Retrotreno
Dimensioni del cerchio15  6 1/2J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatico215/45R17 87W
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Avantreno220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Retrotreno210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Dimensioni del cerchio17  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)

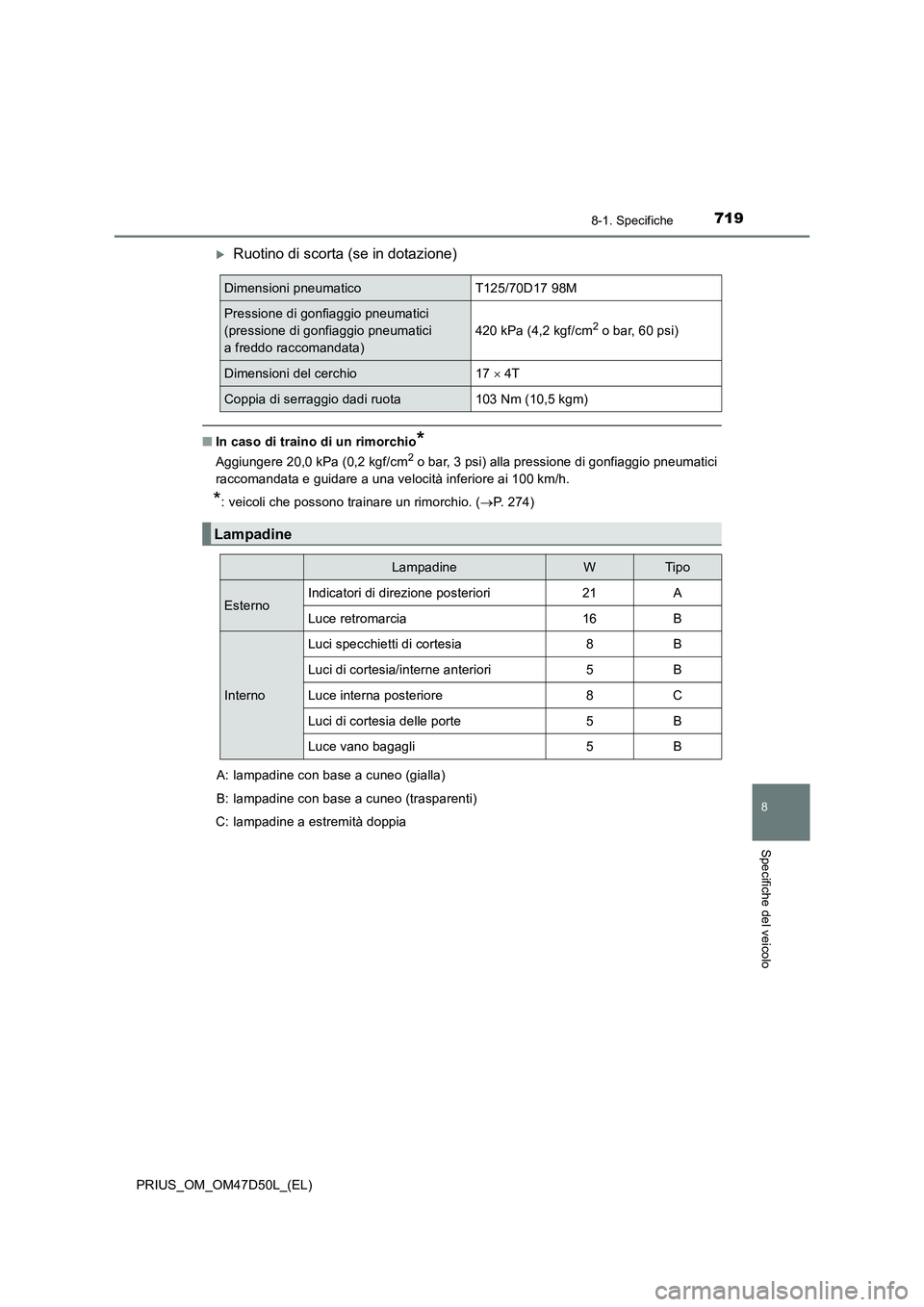

7198-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
8
Specifiche del veicolo
Ruotino di scorta (se in dotazione)
■In caso di traino di un rimorchio*
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio pneumatici
raccomandata e guidare a una velocità inferiore ai 100 km/h.
*: veicoli che possono trainare un rimorchio. (P. 274)
A: lampadine con base a cuneo (gialla)
B: lampadine con base a cuneo (trasparenti)
C: lampadine a estremità doppia
Dimensioni pneumaticoT125/70D17 98M
Pressione di gonfiaggio pneumatici
(pressione di gonfiaggio pneumatici
a freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni del cerchio17  4T
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Lampadine
LampadineWTip o
EsternoIndicatori di direzione posteriori21A
Luce retromarcia16B
Interno
Luci specchietti di cortesia8B
Luci di cortesia/interne anteriori5B
Luce interna posteriore8C
Luci di cortesia delle porte5B
Luce vano bagagli5B

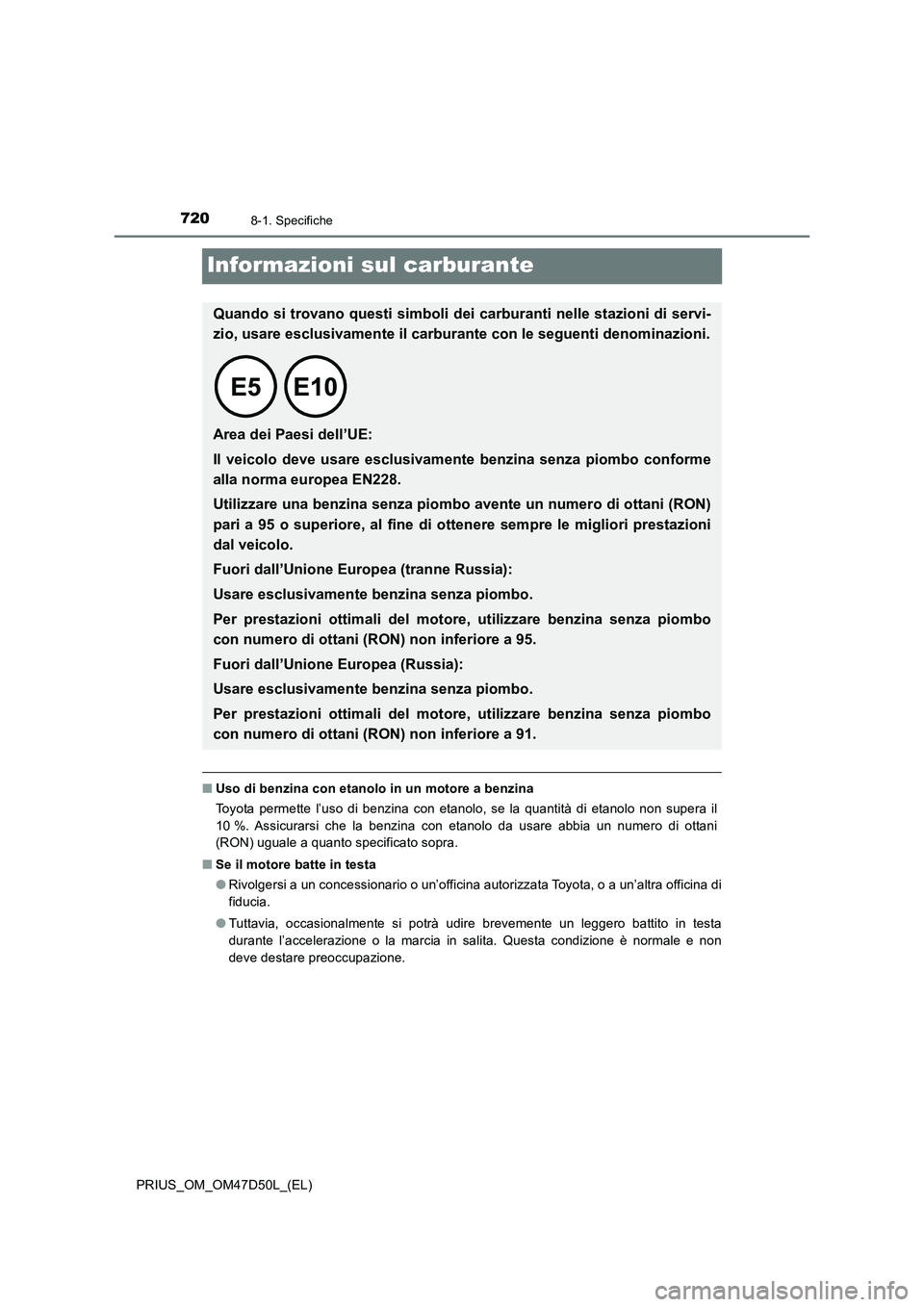

7208-1. Specifiche
PRIUS_OM_OM47D50L_(EL)
Informazioni sul carburante
■Uso di benzina con etanolo in un motore a benzina
Toyota permette l’uso di benzina con etanolo, se la quantità di etanolo non supera il
10 %. Assicurarsi che la benzina con etanolo da usare abbia un numero di ottani
(RON) uguale a quanto specificato sopra.
■Se il motore batte in testa
●Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
●Tuttavia, occasionalmente si potrà udire brevemente un leggero battito in testa
durante l’accelerazione o la marcia in salita. Questa condizione è normale e non
deve destare preoccupazione.
Quando si trovano questi simboli dei carburanti nelle stazioni di servi-
zio, usare esclusivamente il carburante con le seguenti denominazioni.

Area dei Paesi dell’UE:
Il veicolo deve usare esclusivamente benzina senza piombo conforme
alla norma europea EN228.
Utilizzare una benzina senza piombo avente un numero di ottani (RON)
pari a 95 o superiore, al fine di ottenere sempre le migliori prestazioni
dal veicolo.
Fuori dall’Unione Europea (tranne Russia):
Usare esclusivamente benzina senza piombo.
Per prestazioni ottimali del motore, utilizzare benzina senza piombo
con numero di ottani (RON) non inferiore a 95.
Fuori dall’Unione Europea (Russia):
Usare esclusivamente benzina senza piombo.
Per prestazioni ottimali del motore, utilizzare benzina senza piombo
con numero di ottani (RON) non inferiore a 91.
