4604-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)

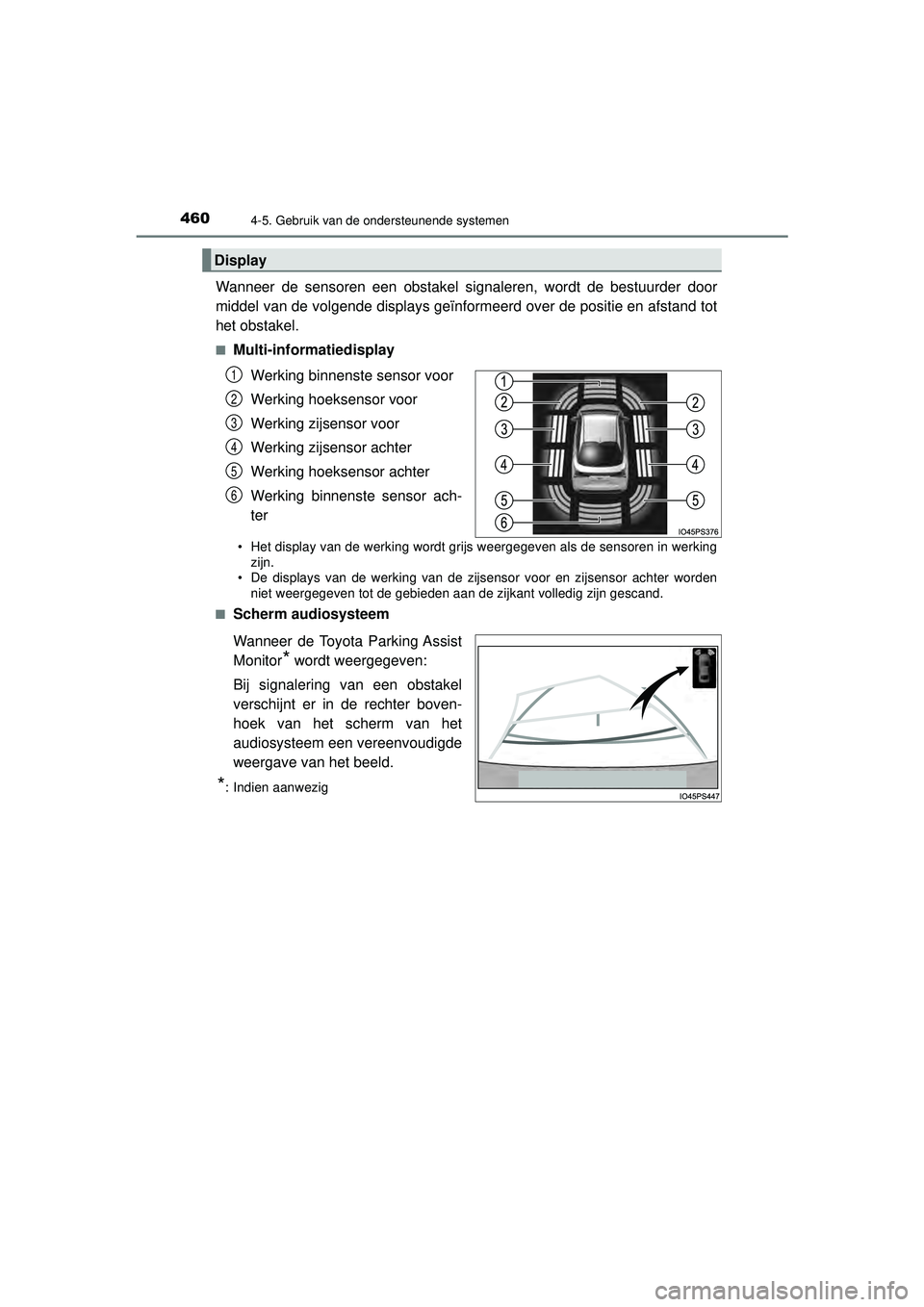

Wanneer de sensoren een obstakel signaleren, wordt de bestuurder door
middel van de volgende displays geïnformeerd over de positie en afstand tot
het obstakel.
■Multi-informatiedisplayWerking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
• Het display van de werking wordt grijs weergegeven als de sensoren in werkingzijn.
• De displays van de werking van de zijsensor voor en zijsensor achter worden
niet weergegeven tot de gebieden aan de zijkant volledig zijn gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking Assist
Monitor
* wordt weergegeven:
Bij signalering van een obstakel
verschijnt er in de rechter boven-
hoek van het scherm van het
audiosysteem een vereenvoudigde
weergave van het beeld.
*: Indien aanwezig
Display
1
2
3
4
5
6
PRIUS_OM_OM47D94E_(EE).book Page 460 Monday, February 3, 2020 9:55 AM

4614-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)■

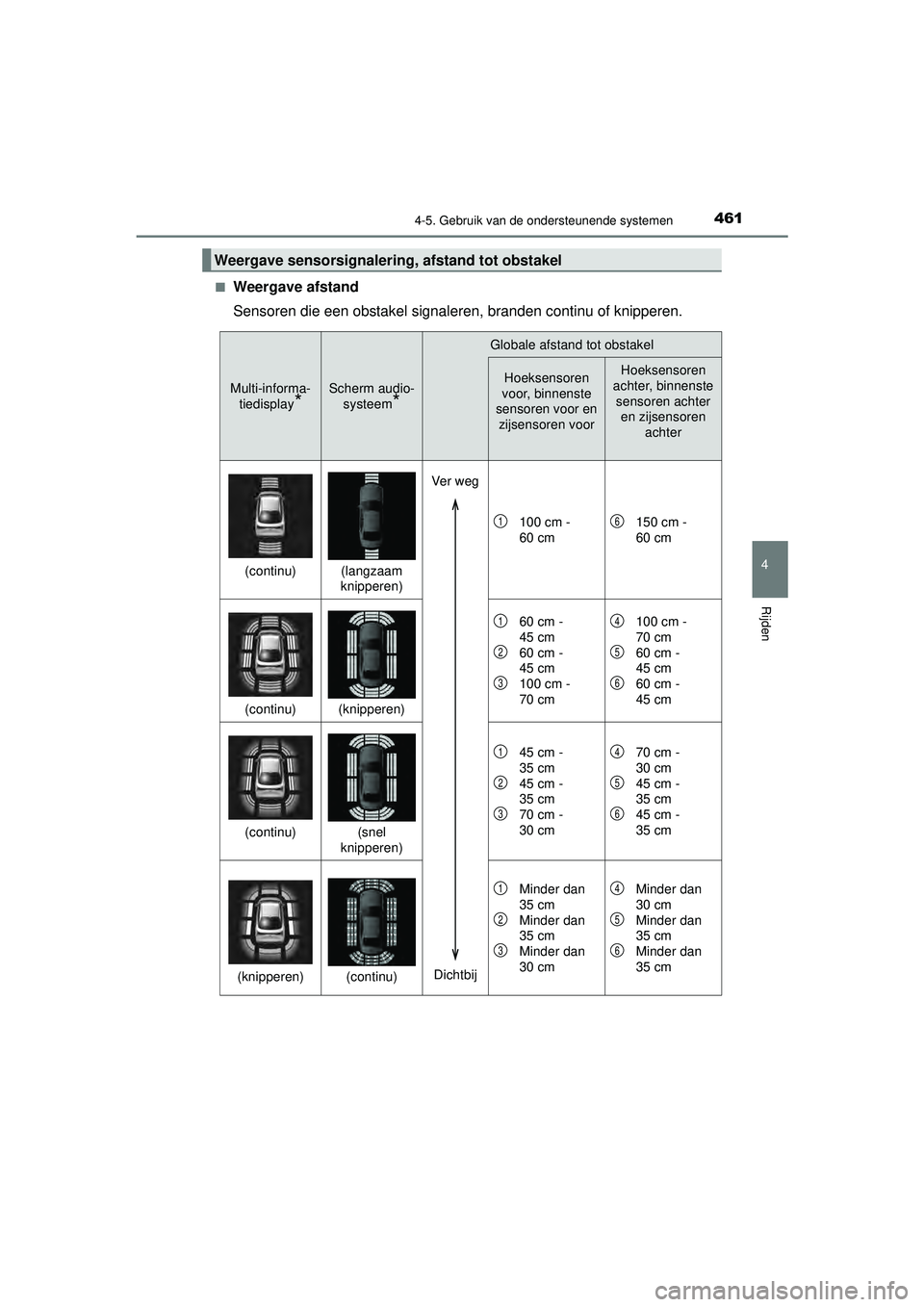

Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Multi-informa-
tiedisplay*Scherm audio- systeem*
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor en
zijsensoren voorHoeksensoren
achter, binnenste
sensoren achter en zijsensoren achter
(continu)(langzaam
knipperen)
100 cm -
60 cm150 cm -
60 cm
(continu)(knipperen)
60 cm -
45 cm
60 cm -
45 cm
100 cm -
70 cm100 cm -
70 cm
60 cm -
45 cm
60 cm -
45 cm
(continu)(snel
knipperen)
45 cm -
35 cm
45 cm -
35 cm
70 cm -
30 cm70 cm -
30 cm
45 cm -
35 cm
45 cm -
35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
PRIUS_OM_OM47D94E_(EE).book Page 461 Monday, February 3, 2020 9:55 AM

4624-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)

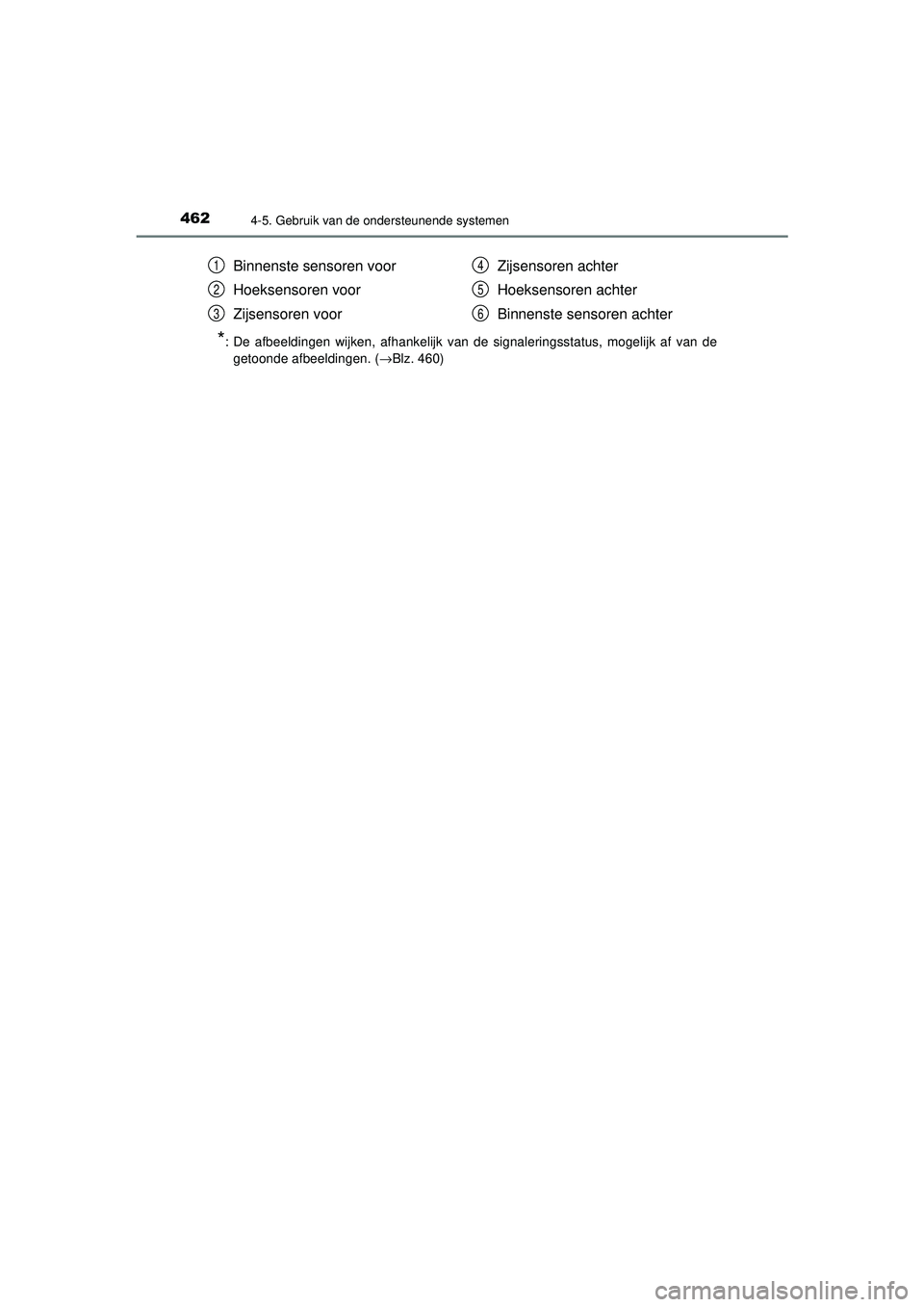

*: De afbeeldingen wijken, afhankelijk van de signaleringsstatus, mogelijk af van degetoonde afbeeldingen. ( →Blz. 460)
Binnenste sensoren voor
Hoeksensoren voor
Zijsensoren voor Zijsensoren achter
Hoeksensoren achter
Binnenste sensoren achter1
2
3
4
5
6
PRIUS_OM_OM47D94E_(EE).book Page 462
Monday, February 3, 2020 9:55 AM

4634-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)

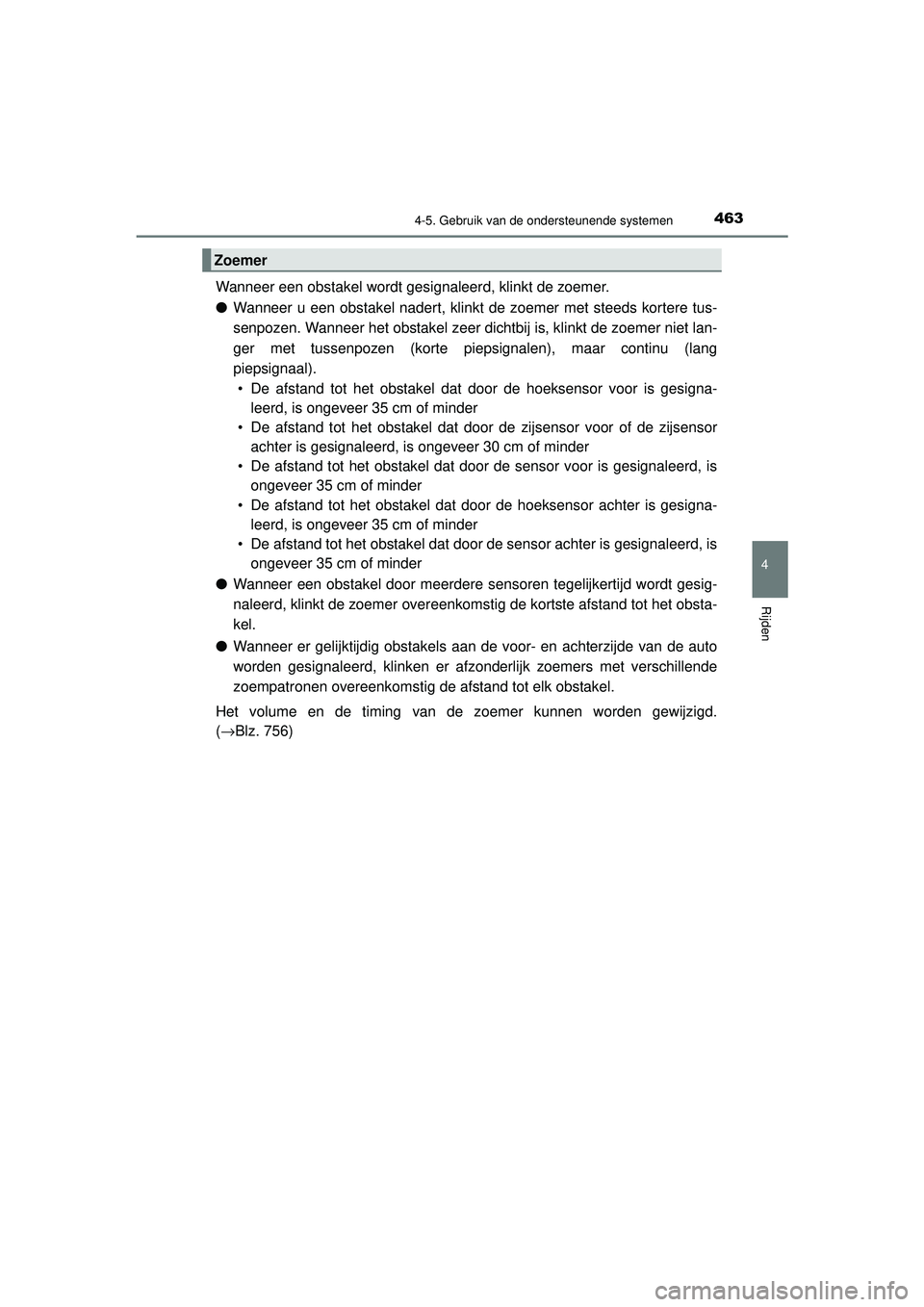

Wanneer een obstakel wordt gesignaleerd, klinkt de zoemer.
●Wanneer u een obstakel nadert, klinkt de zoemer met steeds kortere tus-
senpozen. Wanneer het obstakel zeer dichtbij is, klinkt de zoemer niet lan-
ger met tussenpozen (korte piepsignalen), maar continu (lang
piepsignaal).
• De afstand tot het obstakel dat door de hoeksensor voor is gesigna- leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de zijsensor voor of de zijsensor
achter is gesignaleerd, is ongeveer 30 cm of minder
• De afstand tot het obstakel dat door de sensor voor is gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de hoeksensor achter is gesigna- leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de sensor achter is gesignaleerd, is
ongeveer 35 cm of minder
● Wanneer een obstakel door meerdere sensoren tegelijkertijd wordt gesig-
naleerd, klinkt de zoemer overeenkomstig de kortste afstand tot het obsta-
kel.
● Wanneer er gelijktijdig obstakels aan de voor- en achterzijde van de auto
worden gesignaleerd, klinken er afzonderlijk zoemers met verschillende
zoempatronen overeenkomstig de afstand tot elk obstakel.
Het volume en de timing van de zoemer kunnen worden gewijzigd.
( →Blz. 756)
Zoemer
PRIUS_OM_OM47D94E_(EE).book Page 463 Monday, February 3, 2020 9:55 AM

4644-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)

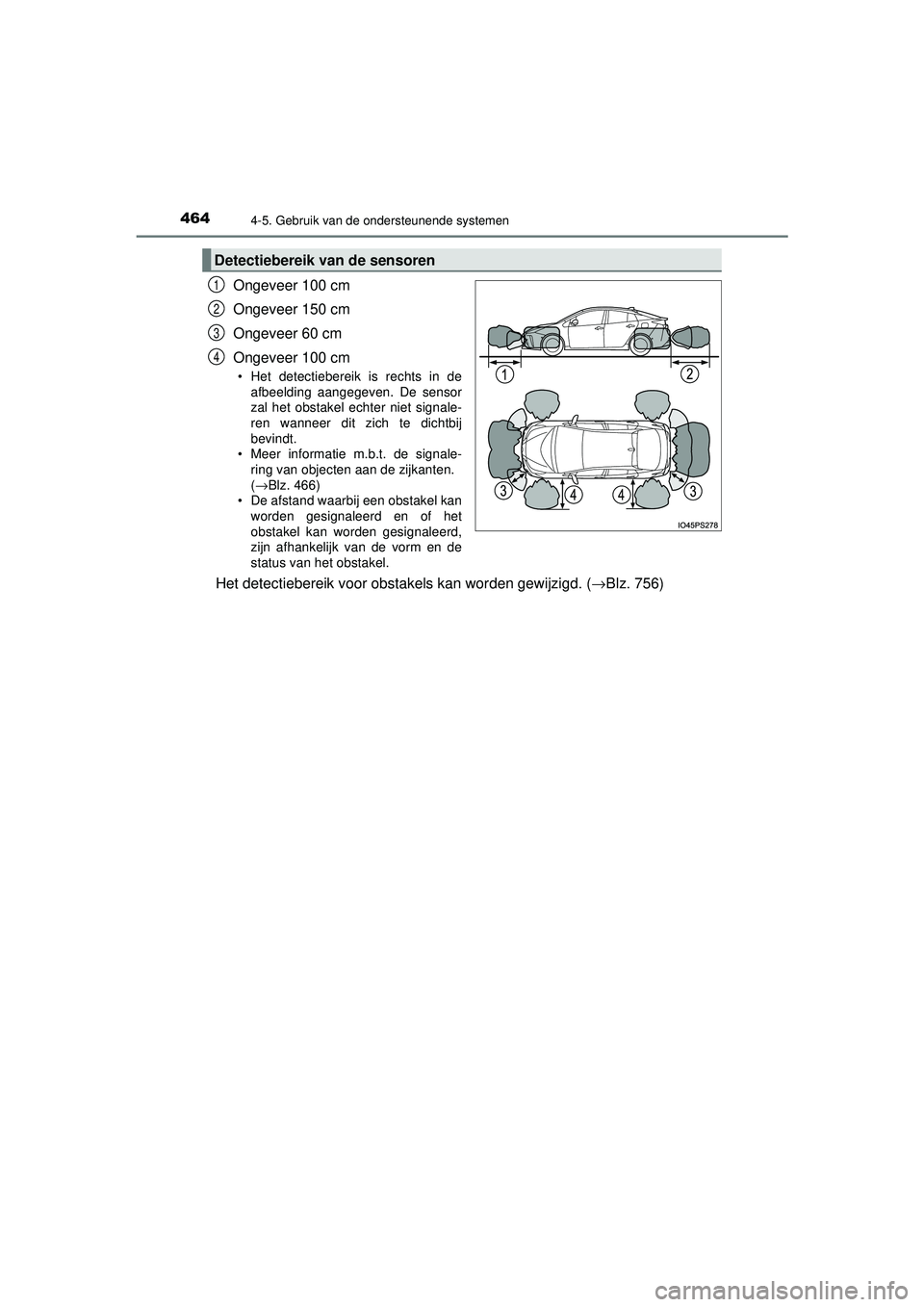

Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sensor
zal het obstakel echter niet signale-
ren wanneer dit zich te dichtbij
bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkanten.
(→ Blz. 466)
• De afstand waarbij een obstakel kan worden gesignaleerd en of het
obstakel kan worden gesignaleerd,
zijn afhankelijk van de vorm en de
status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. ( →Blz. 756)
Detectiebereik van de sensoren
1
2
3
4
PRIUS_OM_OM47D94E_(EE).book Page 464 Monday, February 3, 2020 9:55 AM

4654-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)

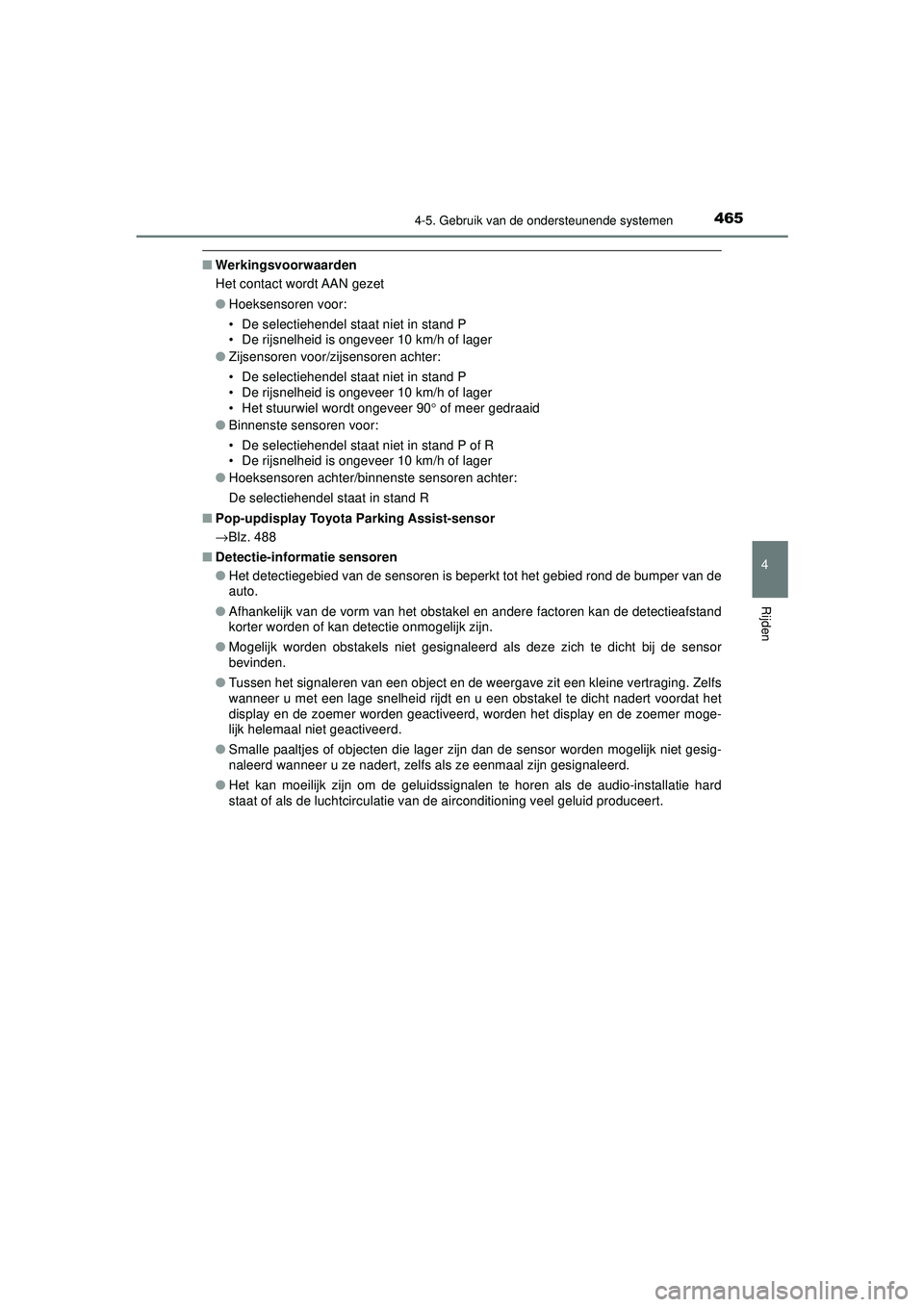

■Werkingsvoorwaarden
Het contact wordt AAN gezet
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90 ° of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota Parking Assist-sensor
→Blz. 488
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detectieafstand
korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de sensor
bevinden.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
wanneer u met een lage snelheid rijdt en u een obstakel te dicht nadert voordat het
display en de zoemer worden geactiveerd, worden het display en de zoemer moge-
lijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
PRIUS_OM_OM47D94E_(EE).book Page 465 Monday, February 3, 2020 9:55 AM

4664-5. Gebruik van de ondersteunende systemen

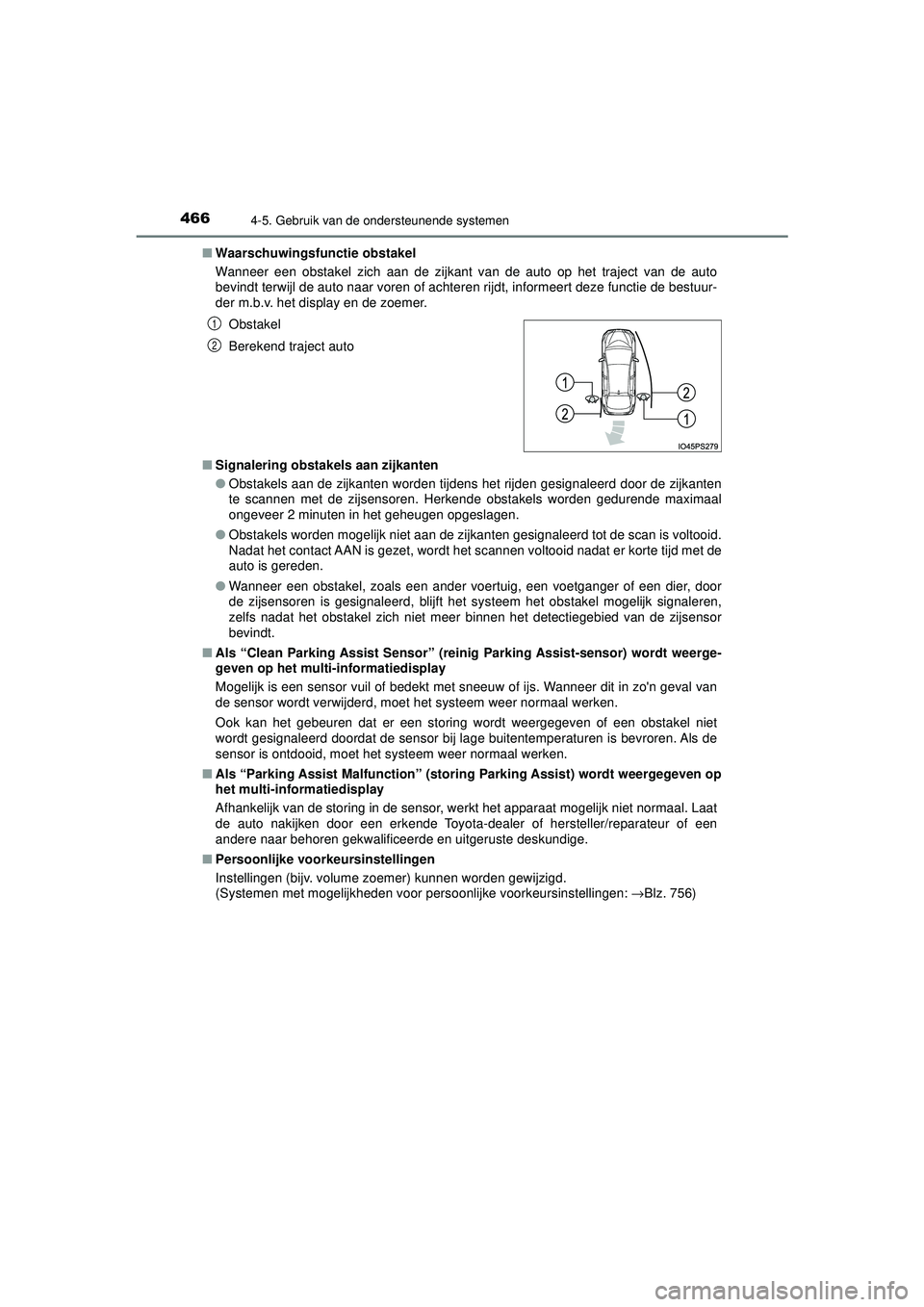

PRIUS_OM_OM47D94E_(EE)■
Waarschuwingsfu nctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het traject van de auto
bevindt terwijl de auto naar voren of achteren rijdt, informeert deze functie de bestuur-
der m.b.v. het display en de zoemer.
Obstakel
Berekend traject auto
■ Signalering obstakels aan zijkanten
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt.
■ Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt weerge-
geven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel niet
wordt gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de
sensor is ontdooid, moet he t systeem weer normaal werken.
■ Als “Parking Assist Malfunction” (stori ng Parking Assist) wordt weergegeven op
het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet normaal. Laat
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
Instellingen (bijv. volume zoemer) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: →Blz. 756)
1
2
PRIUS_OM_OM47D94E_(EE).book Page 466 Monday, February 3, 2020 9:55 AM

4674-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)

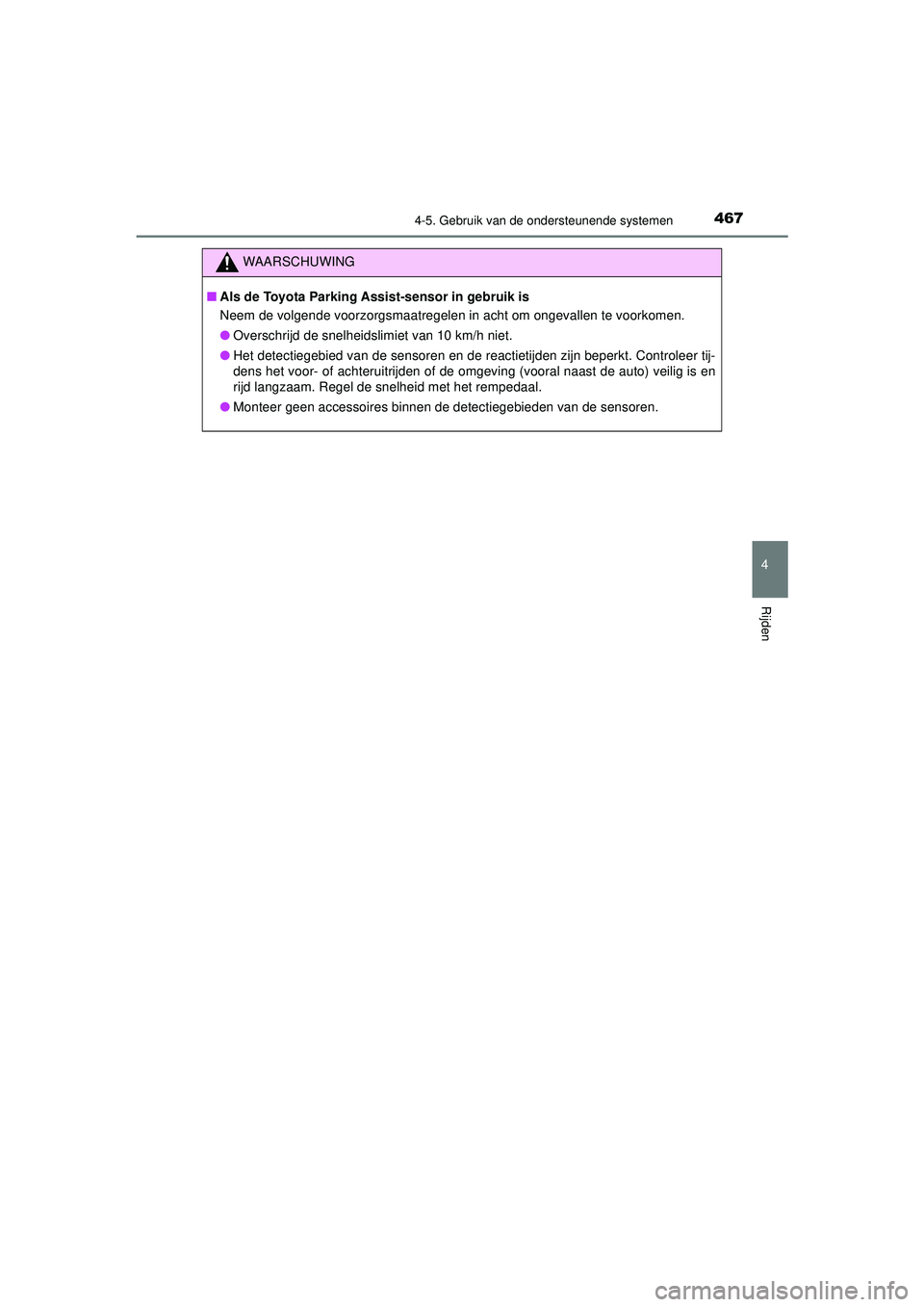

WAARSCHUWING
■Als de Toyota Parking A ssist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Overschrijd de snelheidslimiet van 10 km/h niet.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
PRIUS_OM_OM47D94E_(EE).book Page 467 Monday, February 3, 2020 9:55 AM

4684-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)

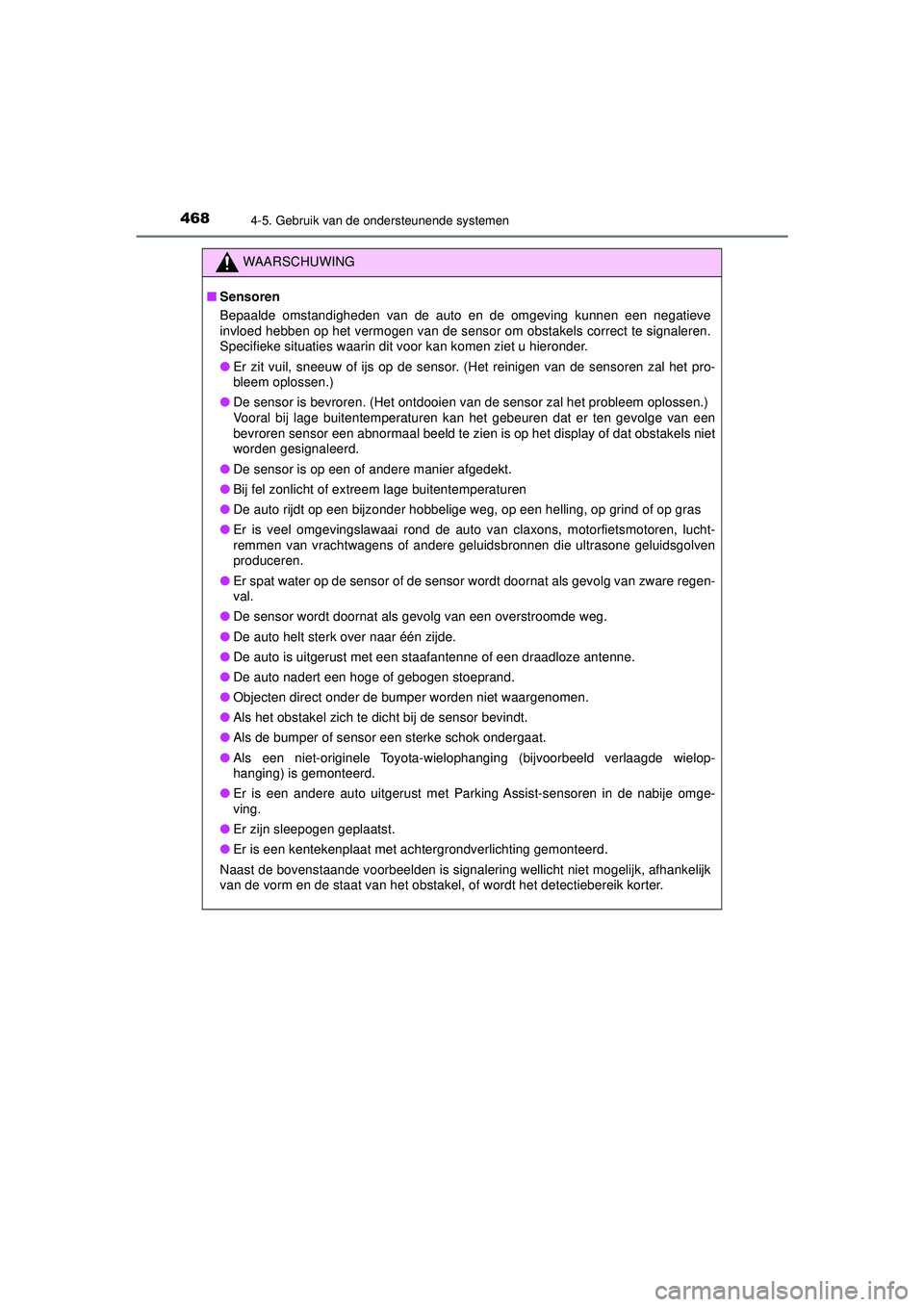

WAARSCHUWING
■Sensoren
Bepaalde omstandigheden van de auto en de omgeving kunnen een negatieve
invloed hebben op het vermogen van de sensor om obstakels correct te signaleren.
Specifieke situaties waarin dit voor kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat obstakels niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● Bij fel zonlicht of extreem lage buitentemperaturen
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er spat water op de sensor of de sensor wordt doornat als gevolg van zware regen-
val.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto helt sterk over naar één zijde.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● De auto nadert een hoge of gebogen stoeprand.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als de bumper of sensor een sterke schok ondergaat.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast de bovenstaande voorbeelden is signalering wellicht niet mogelijk, afhankelijk
van de vorm en de staat van het obstakel, of wordt het detectiebereik korter.
PRIUS_OM_OM47D94E_(EE).book Page 468 Monday, February 3, 2020 9:55 AM

4694-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor mogelijk niet
goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( →Blz. 466)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de werking van de zijsensor ( →Blz. 460)
tijdelijk uitgeschakeld.
■ Obstakels die mogelijk niet goed worden gesignaleerd
Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed op bij de
volgende obstakels:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage obstakels
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
● Bewegende objecten zoals mensen of dieren
PRIUS_OM_OM47D94E_(EE).book Page 469 Monday, February 3, 2020 9:55 AM
