TOYOTA PRIUS 2020 Instructieboekje (in Dutch)

801-4. Hybridesysteem
PRIUS_OM_OM47D94E_(EE)■

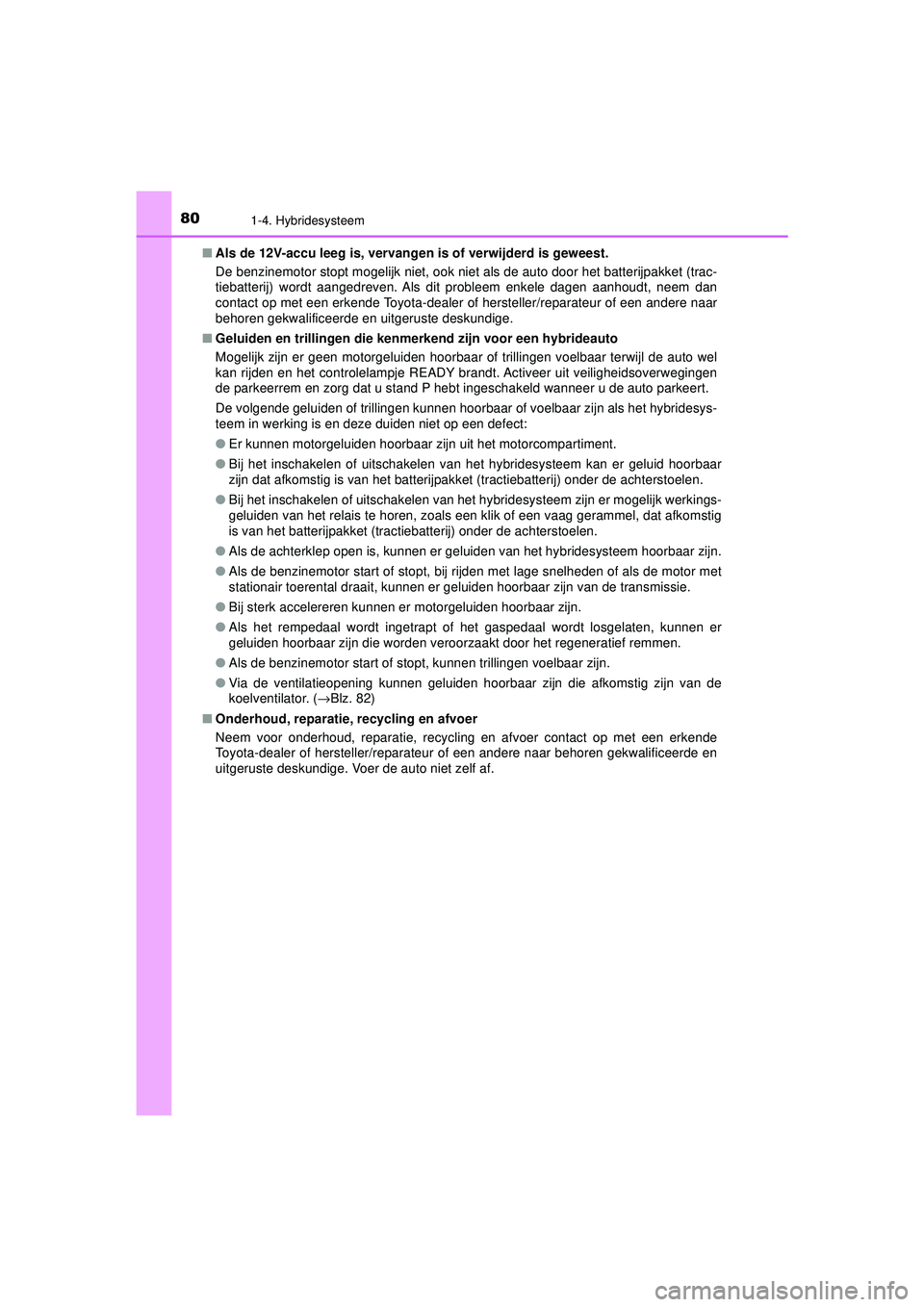

Als de 12V-accu leeg is, vervangen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpakket (trac-
tiebatterij) wordt aangedreven. Als dit probleem enkele dagen aanhoudt, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de auto wel
kan rijden en het controlelampje READY brandt. Activeer uit veiligheidsoverwegingen
de parkeerrem en zorg dat u stand P hebt ingeschakeld wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het hybridesys-
teem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
● Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid hoorbaar
zijn dat afkomstig is van het batterijpakket (tractiebatterij) onder de achterstoelen.
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk werkings-
geluiden van het relais te horen, zoals een klik of een vaag gerammel, dat afkomstig
is van het batterijpakket (tractiebatterij) onder de achterstoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesysteem hoorbaar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de motor met
stationair toerental draait, kunnen er geluiden hoorbaar zijn van de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afkomstig zijn van de
koelventilator. ( →Blz. 82)
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige. Voer de auto niet zelf af.
PRIUS_OM_OM47D94E_(EE).book Page 80 Monday, February 3, 2020 9:55 AM

81
1
1-4. Hybridesysteem
PRIUS_OM_OM47D94E_(EE)
Veiligheid en beveiliging

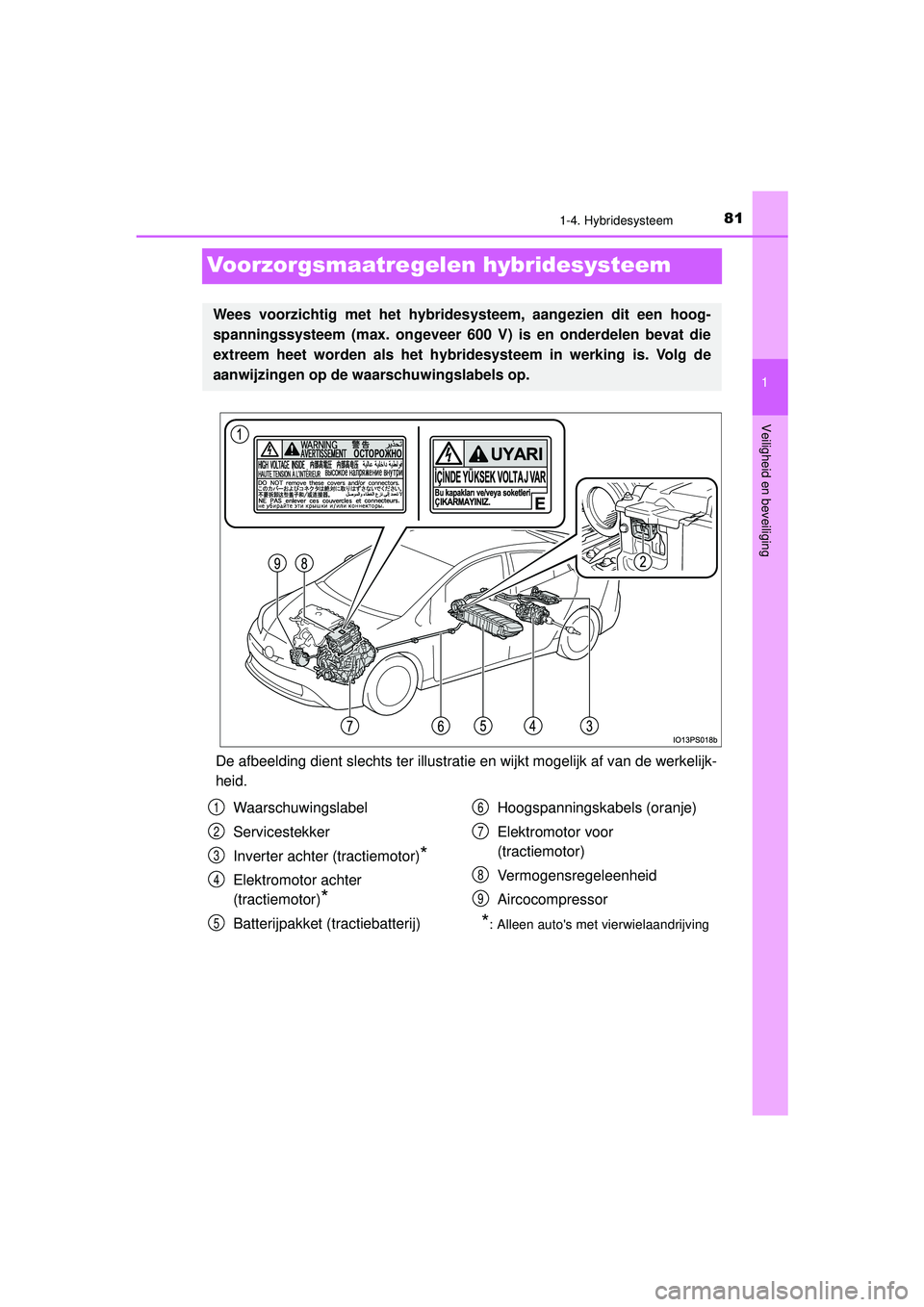

Voorzorgsmaatregelen hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijk-
heid.
Wees voorzichtig met het hybridesysteem, aangezien dit een hoog-
spanningssysteem (max. ongeveer 600 V) is en onderdelen bevat die
extreem heet worden als het hybr idesysteem in werking is. Volg de
aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Inverter achter (tractiemotor)
*
Elektromotor achter
(tractiemotor)
*
Batterijpakket (tractiebatterij) Hoogspanningskabels (oranje)
Elektromotor voor
(tractiemotor)
Vermogensregeleenheid
Aircocompressor*: Alleen auto's met vierwielaandrijving
1
2
3
4
5
6
7
8
9
PRIUS_OM_OM47D94E_(EE).book Page 81
Monday, February 3, 2020 9:55 AM

821-4. Hybridesysteem
PRIUS_OM_OM47D94E_(EE)
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterstoel een ventila-
tieopening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het laden/
ontladen van het batterijpakket (trac-
tiebatterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een elektrische schok en brandstof-
lekkage tot een minimum te beperken. Als het uitschakelsysteem voor nood-
gevallen in werking is getreden, kunt u uw auto niet meer starten. Neem voor
het herstarten van het hybridesysteem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
PRIUS_OM_OM47D94E_(EE).book Page 82 Monday, February 3, 2020 9:55 AM

831-4. Hybridesysteem
1
PRIUS_OM_OM47D94E_(EE)
Veiligheid en beveiliging

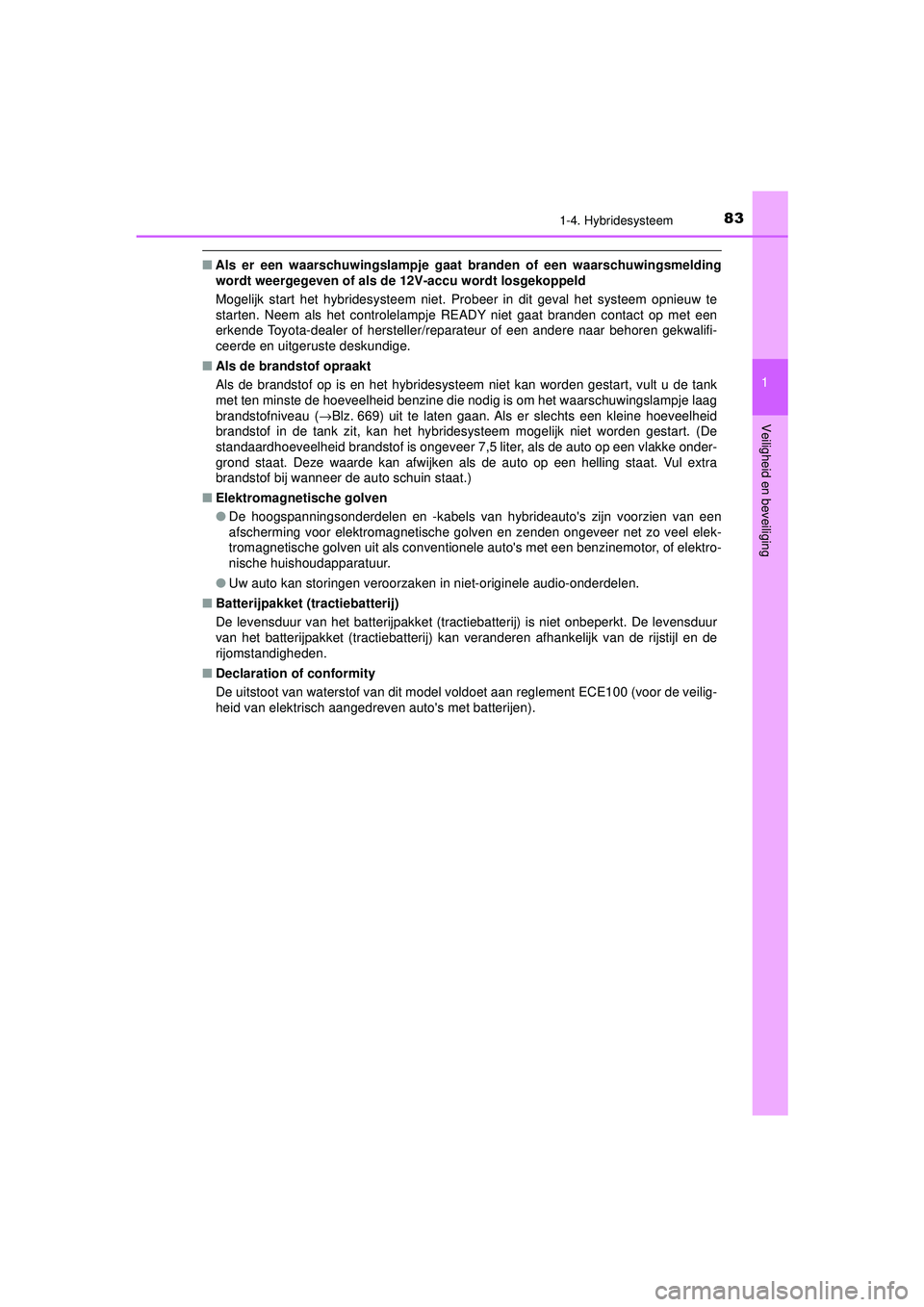

■ Als er een waarschuwingsl ampje gaat branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem opnieuw te
starten. Neem als het controlelampje READY niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u de tank
met ten minste de hoeveelheid benzine die nodig is om het waarschuwingslampje laag
brandstofniveau ( →Blz. 669) uit te laten gaan. Als er slechts een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesysteem mogelijk niet worden gestart. (De
standaardhoeveelheid brandstof is ongeveer 7,5 liter, als de auto op een vlakke onder-
grond staat. Deze waarde kan afwijken als de auto op een helling staat. Vul extra
brandstof bij wanneer de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien van een
afscherming voor elektromagnetische golven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als conventionele auto's met een benzinemotor, of elektro-
nische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt. De levensduur
van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de rijstijl en de
rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met batterijen).
PRIUS_OM_OM47D94E_(EE).book Page 83 Monday, February 3, 2020 9:55 AM

841-4. Hybridesysteem
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING

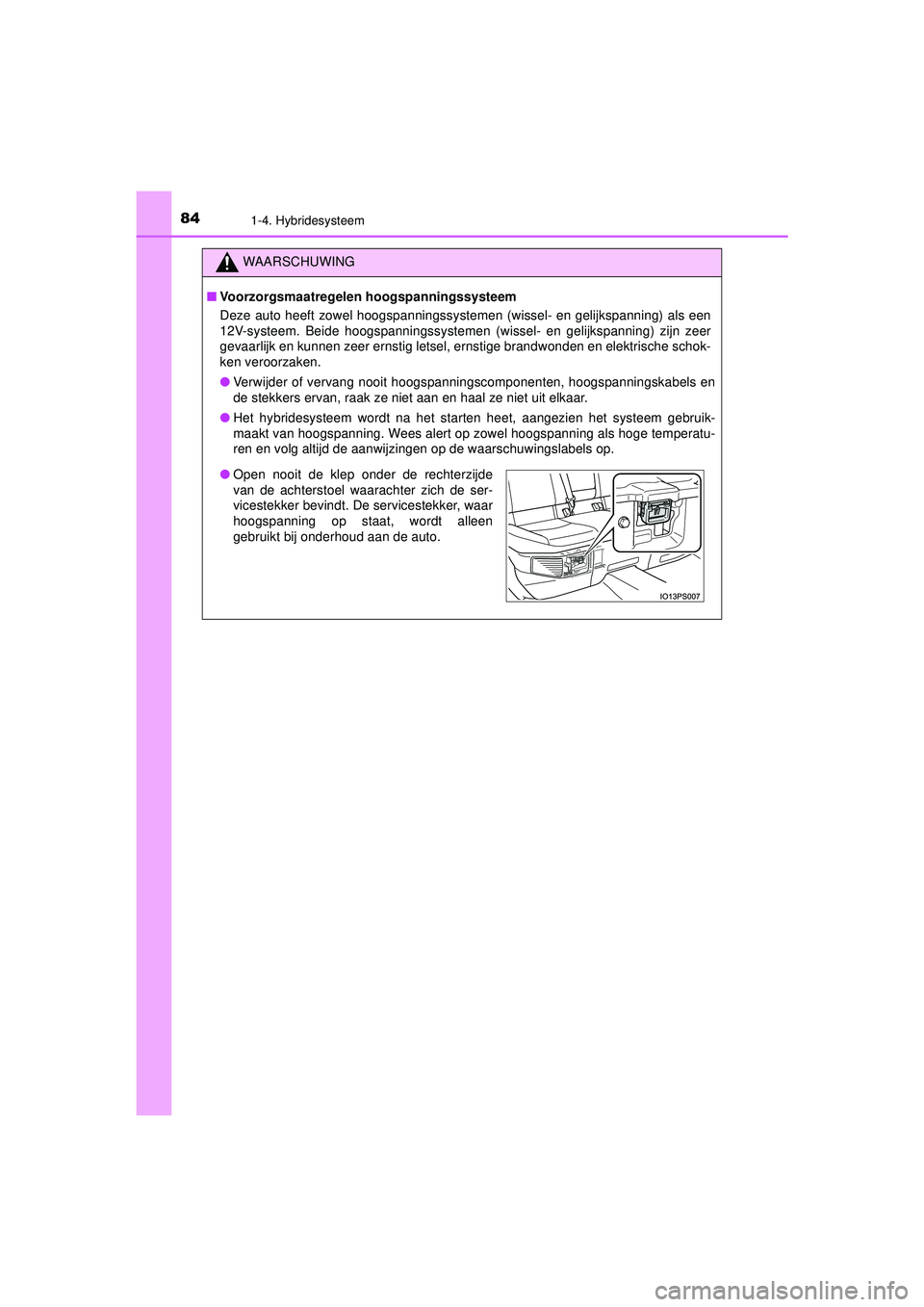

■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssystemen (wissel- en gelijkspanning) zijn zeer
gevaarlijk en kunnen zeer ernstig letsel, ernstige brandwonden en elektrische schok-
ken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanningskabels en
de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar.
● Het hybridesysteem wordt na het st arten heet, aangezien het systeem gebruik-
maakt van hoogspanning. Wees alert op zowel hoogspanning als hoge temperatu-
ren en volg altijd de aanwijzingen op de waarschuwingslabels op.
● Open nooit de klep onder de rechterzijde
van de achterstoel waarachter zich de ser-
vicestekker bevindt. De servicestekker, waar
hoogspanning op staat, wordt alleen
gebruikt bij onderhoud aan de auto.
PRIUS_OM_OM47D94E_(EE).book Page 84 Monday, February 3, 2020 9:55 AM

851-4. Hybridesysteem
1
PRIUS_OM_OM47D94E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■ Waarschuwingen voor het geval de au to bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem, zet de
selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op staat niet aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, kan er een elektrische
schok optreden. Raak blootliggende elektrische bedrading nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan omdat het geconcen-
treerde alkalische elektrolyt uit het batterijpakket (tractiebatterij) kan zijn. Spoel
vloeistof die op uw huid of in uw ogen terecht is gekomen direct af met veel water
of, indien mogelijk, met boorwater. Schakel onmiddellijk medische hulp in.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik nooit een
brandblusser die niet is bedoeld voor het blussen van brand als gevolg van een
elektrische storing. Zelfs het gebruik van een geringe hoeveelheid water om te
blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met beide voorwielen
(2WD-uitvoeringen) of alle wielen (AWD-uitvoeringen) van de grond. Als de wielen
die gekoppeld zijn aan de elektromotor (tractiemotor) tijdens het slepen de grond
raken, kan de elektromotor elektriciteit blijven opwekken. Hierdoor kan brand ont-
staan. ( →Blz. 658)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloeistoflekkage
waarneembaar is, kan het brandstofsysteem beschadigd zijn. Verlaat uw auto zo
spoedig mogelijk.
PRIUS_OM_OM47D94E_(EE).book Page 85 Monday, February 3, 2020 9:55 AM

861-4. Hybridesysteem
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING

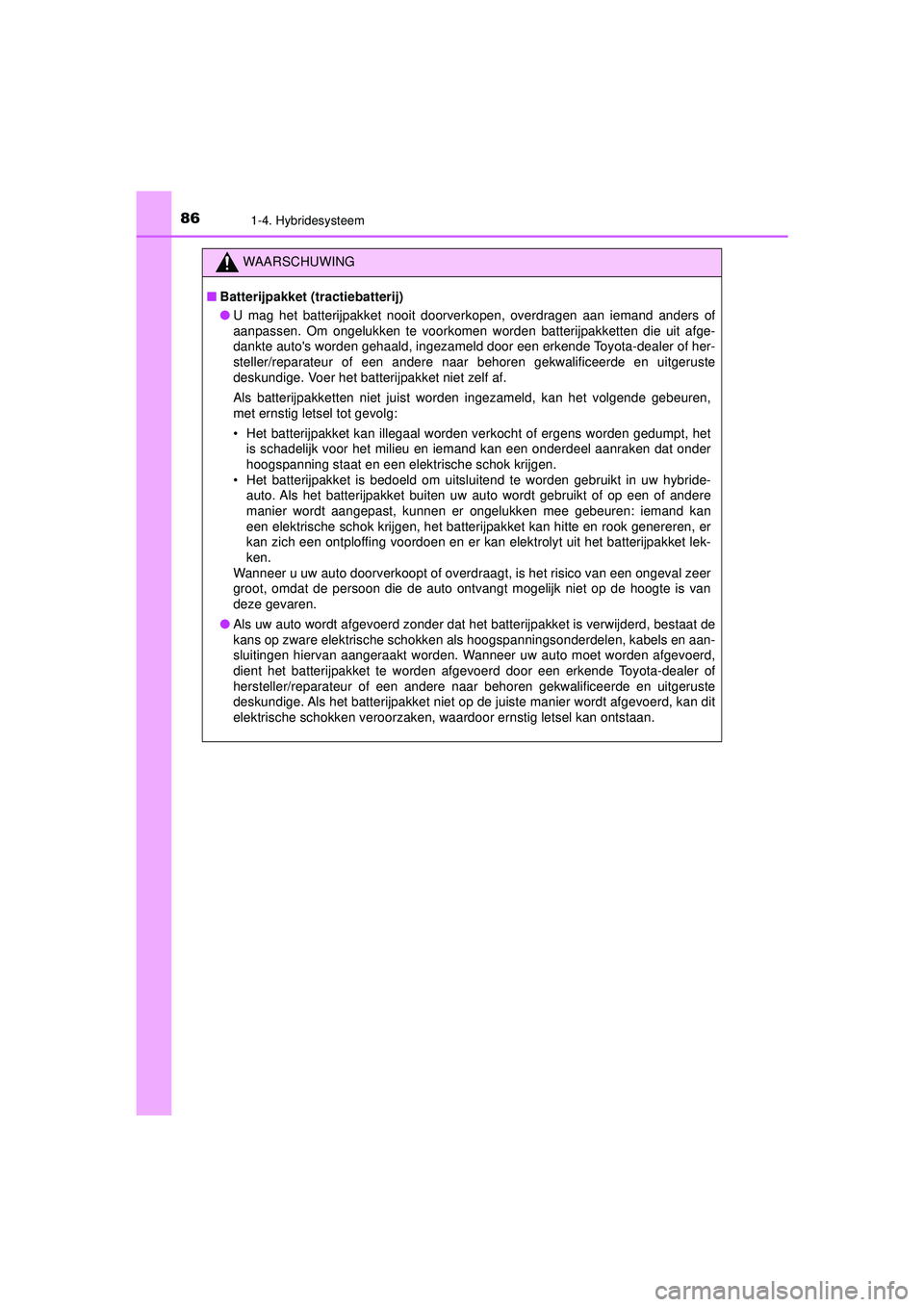

■Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand anders of
aanpassen. Om ongelukken te voorkomen worden batterijpakketten die uit afge-
dankte auto's worden gehaald, ingezameld door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Voer het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het volgende gebeuren,
met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt, het is schadelijk voor het milieu en iemand kan een onderdeel aanraken dat onder
hoogspanning staat en een elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw hybride- auto. Als het batterijpakket buiten uw auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er ongelukken mee gebeuren: iemand kan
een elektrische schok krijgen, het batterijpakket kan hitte en rook genereren, er
kan zich een ontploffing voordoen en er kan elektrolyt uit het batterijpakket lek-
ken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ontvangt mogelijk niet op de hoogte is van
deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd, bestaat de
kans op zware elektrische schokken als hoogspanningsonderdelen, kabels en aan-
sluitingen hiervan aangeraakt worden. Wanneer uw auto moet worden afgevoerd,
dient het batterijpakket te worden afgevoerd door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Als het batterijpakket niet op de juiste manier wordt afgevoerd, kan dit
elektrische schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
PRIUS_OM_OM47D94E_(EE).book Page 86 Monday, February 3, 2020 9:55 AM

871-4. Hybridesysteem
1
PRIUS_OM_OM47D94E_(EE)
Veiligheid en beveiliging
OPMERKING

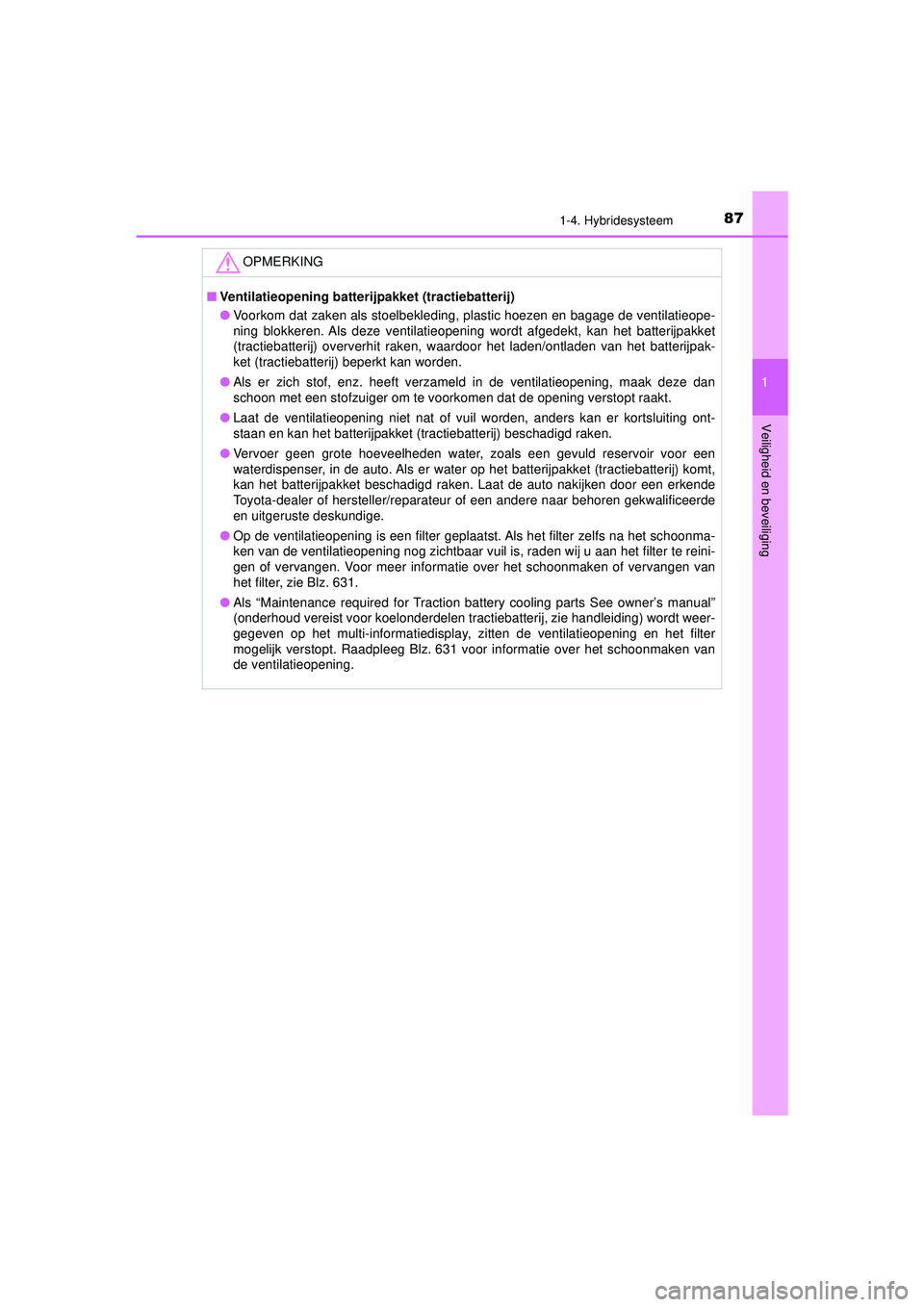

■ Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de ventilatieope-
ning blokkeren. Als deze ventilatieopening wordt afgedekt, kan het batterijpakket
(tractiebatterij) oververhit raken, waardoor het laden/ontladen van het batterijpak-
ket (tractiebatterij) beperkt kan worden.
● Als er zich stof, enz. heeft verzameld in de ventilatieopening, maak deze dan
schoon met een stofzuiger om te voorkomen dat de opening verstopt raakt.
● Laat de ventilatieopening niet nat of vuil worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservoir voor een
waterdispenser, in de auto. Als er water op het batterijpakket (tractiebatterij) komt,
kan het batterijpakket beschadigd raken. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
● Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het schoonma-
ken van de ventilatieopening nog zichtbaar vuil is, raden wij u aan het filter te reini-
gen of vervangen. Voor meer informatie over het schoonmaken of vervangen van
het filter, zie Blz. 631.
● Als “Maintenance required for Traction battery cooling parts See owner’s manual”
(onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding) wordt weer-
gegeven op het multi-informatiedisplay, zitten de ventilatieopening en het filter
mogelijk verstopt. Raadpleeg Blz. 631 voor informatie over het schoonmaken van
de ventilatieopening.
PRIUS_OM_OM47D94E_(EE).book Page 87 Monday, February 3, 2020 9:55 AM

881-5. Antidiefstalsysteem
PRIUS_OM_OM47D94E_(EE)

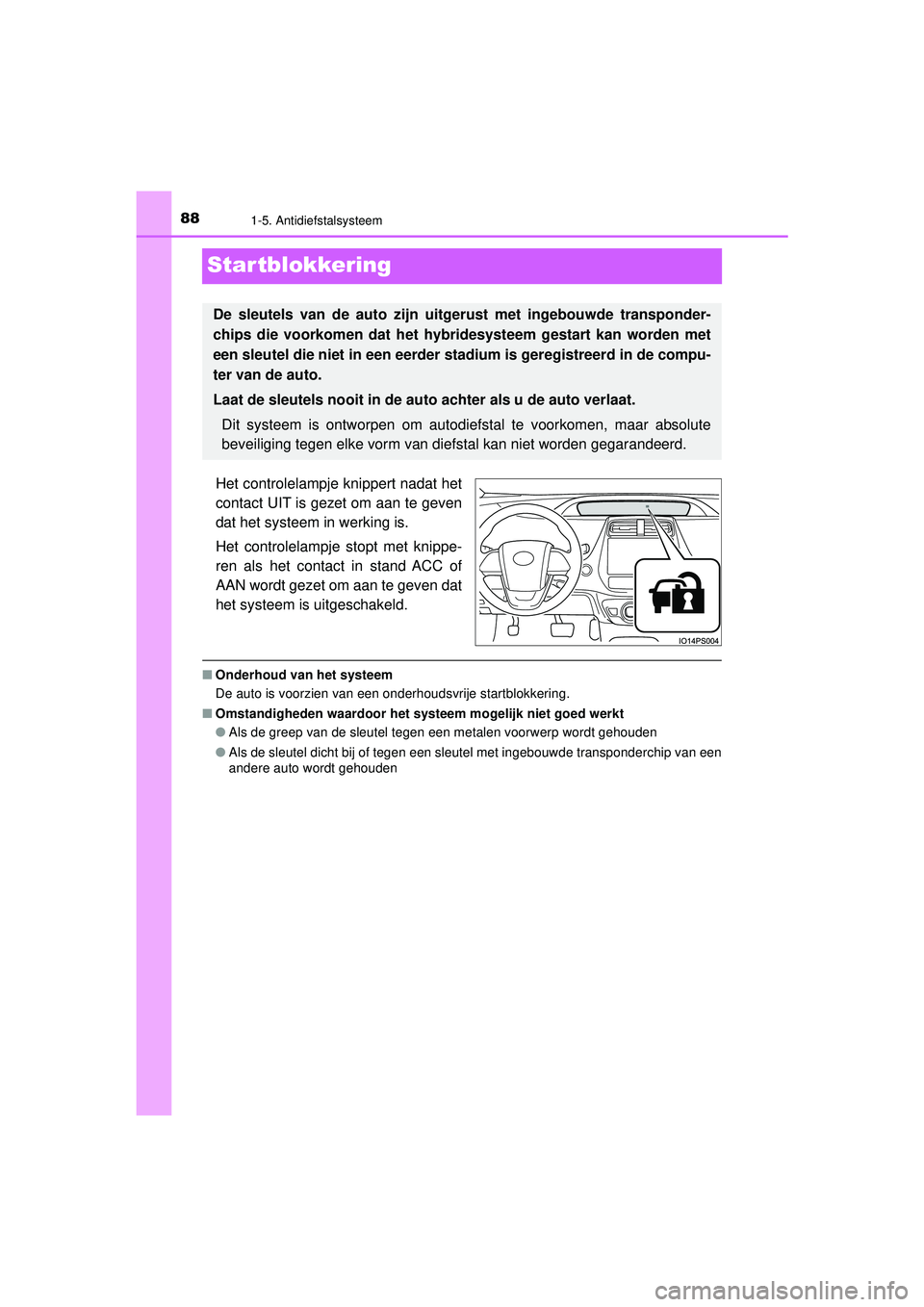

Startblokkering
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje stopt met knippe-
ren als het contact in stand ACC of
AAN wordt gezet om aan te geven dat
het systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het syst eem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip van een
andere auto wordt gehouden
De sleutels van de auto zijn ui tgerust met ingebouwde transponder-
chips die voorkomen dat het hybr idesysteem gestart kan worden met
een sleutel die niet in een eerder st adium is geregistreerd in de compu-
ter van de auto.
Laat de sleutels nooit in de au to achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar absolute
beveiliging tegen elke vorm van diefstal kan niet worden gegarandeerd.
PRIUS_OM_OM47D94E_(EE).book Page 88 Monday, February 3, 2020 9:55 AM

891-5. Antidiefstalsysteem
1
PRIUS_OM_OM47D94E_(EE)
Veiligheid en beveiliging

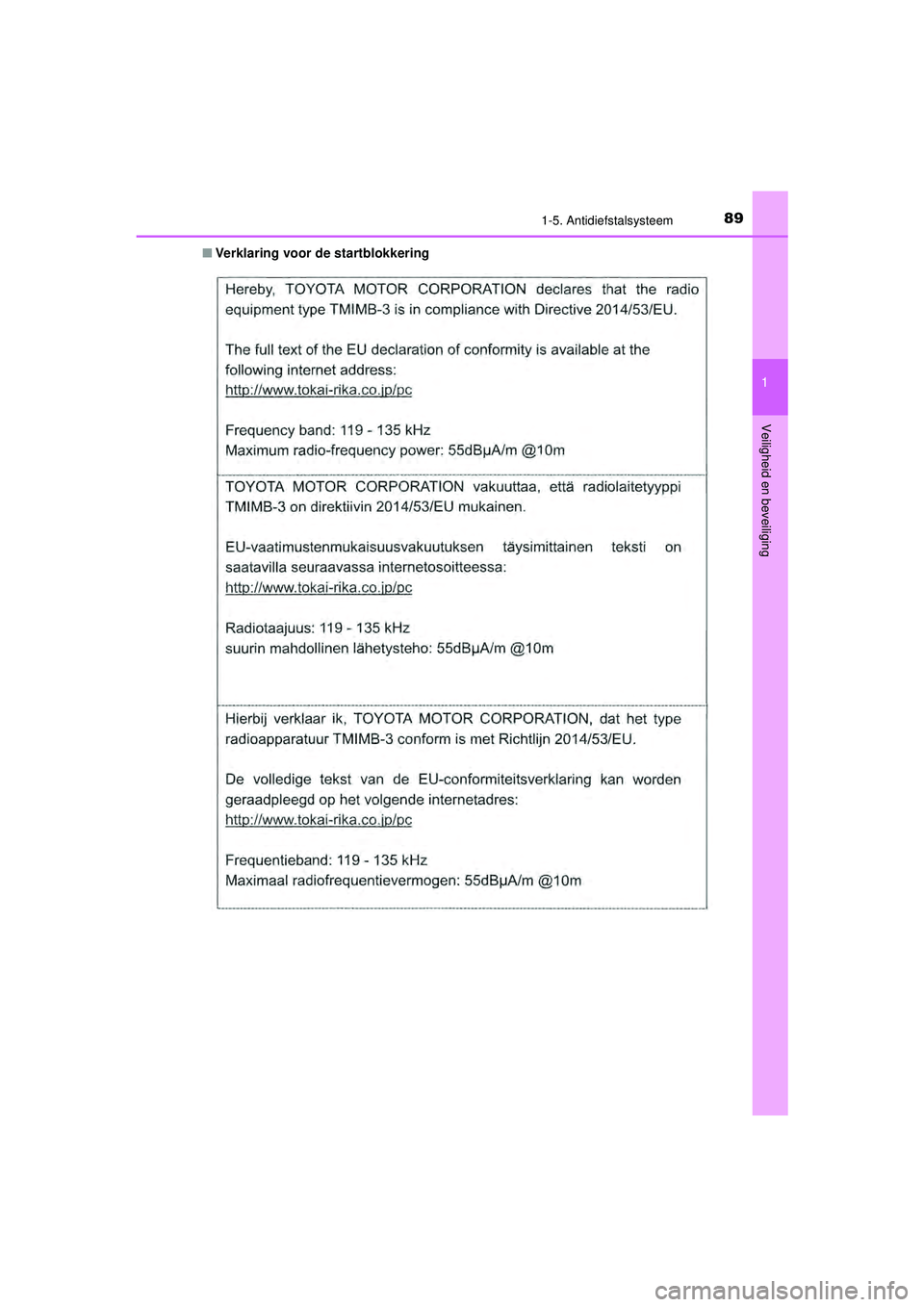

■ Verklaring voor de startblokkering
PRIUS_OM_OM47D94E_(EE).book Page 89 Monday, February 3, 2020 9:55 AM
