TOYOTA PRIUS 2021 Bruksanvisningar (in Swedish)

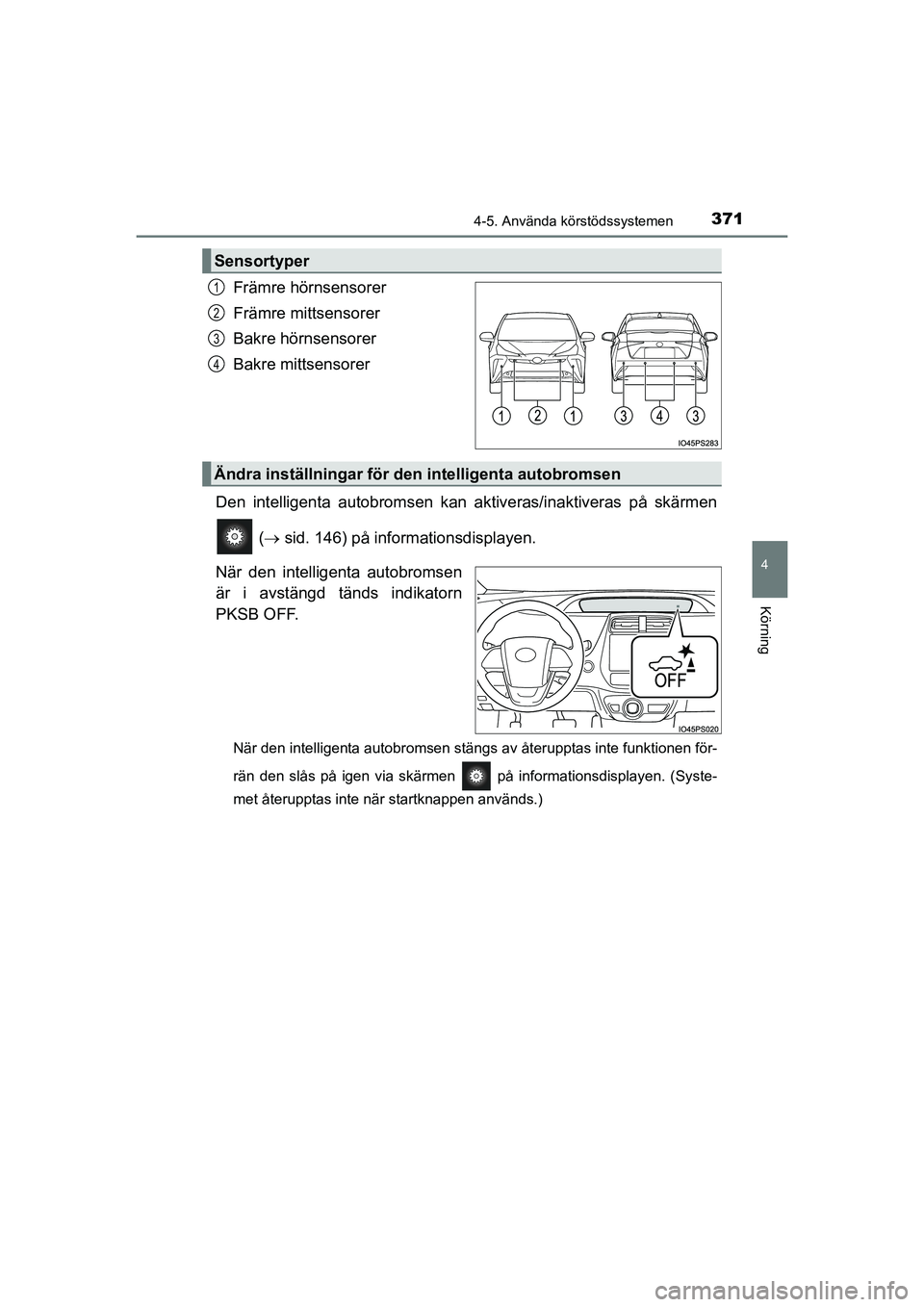

3714-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Den intelligenta autobromsen kan aktiveras/inaktiveras på skärmen ( sid. 146) på informationsdisplayen.
När den intelligenta autobromsen
är i avstängd tänds indikatorn
PKSB OFF.
När den intelligenta autobromsen stängs av återupptas inte funk\
tionen för-
rän den slås på igen via skärmen på informationsdisplayen. (Syste-
met återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för den intelligenta autobromsen
OM47E11SE.book Page 371 Friday, December 4, 2020 9:54 AM

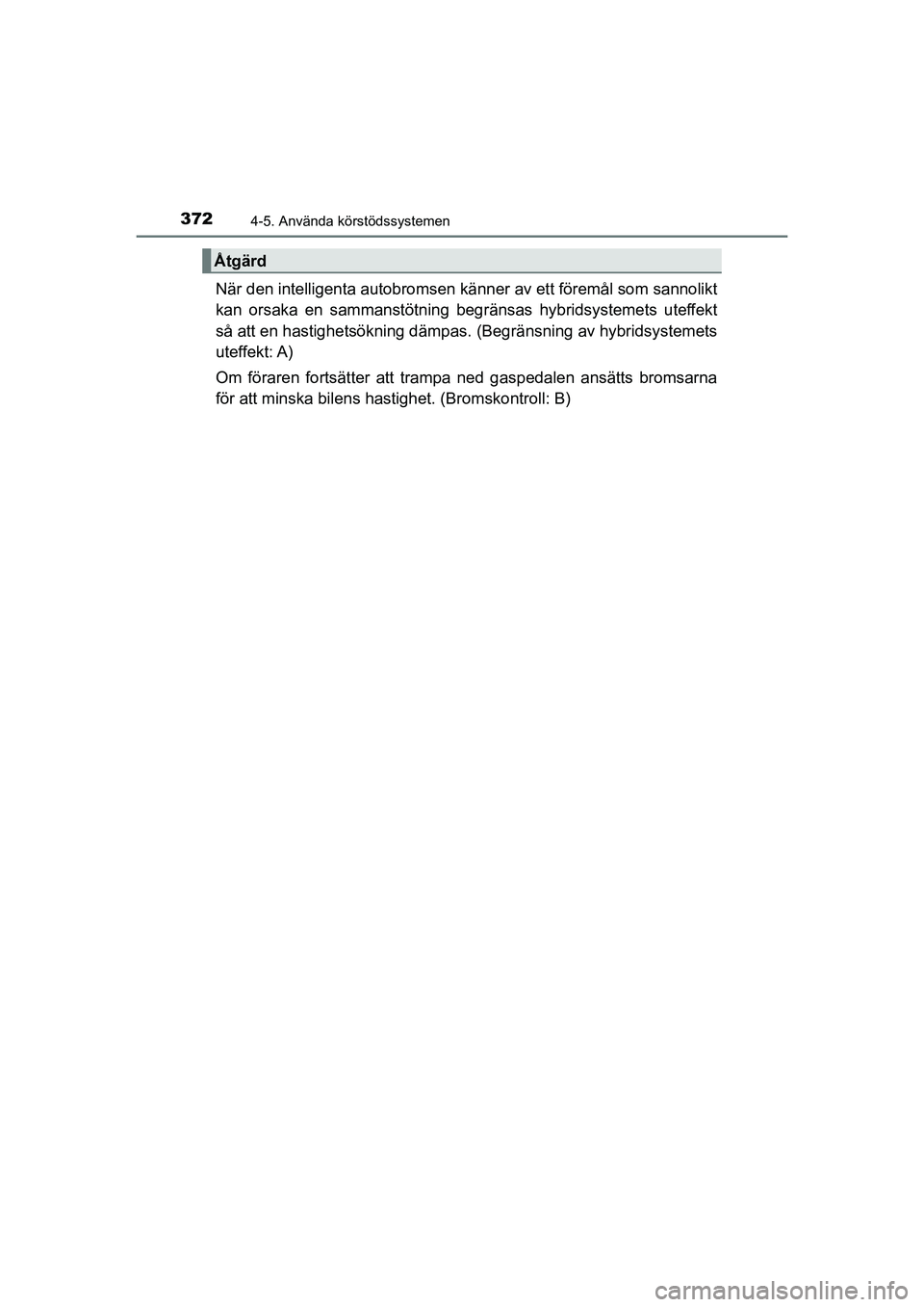

3724-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
När den intelligenta autobromsen känner av ett föremål som sannolikt
kan orsaka en sammanstötning begränsas hybridsystemets uteffekt
så att en hastighetsökning dämpas. (Begränsning av hybridsystemets
uteffekt: A)
Om föraren fortsätter att trampa ned gaspedalen ansätts bromsarna
för att minska bilens hastighet. (Bromskontroll: B)
Åtgärd
OM47E11SE.book Page 372 Friday, December 4, 2020 9:54 AM

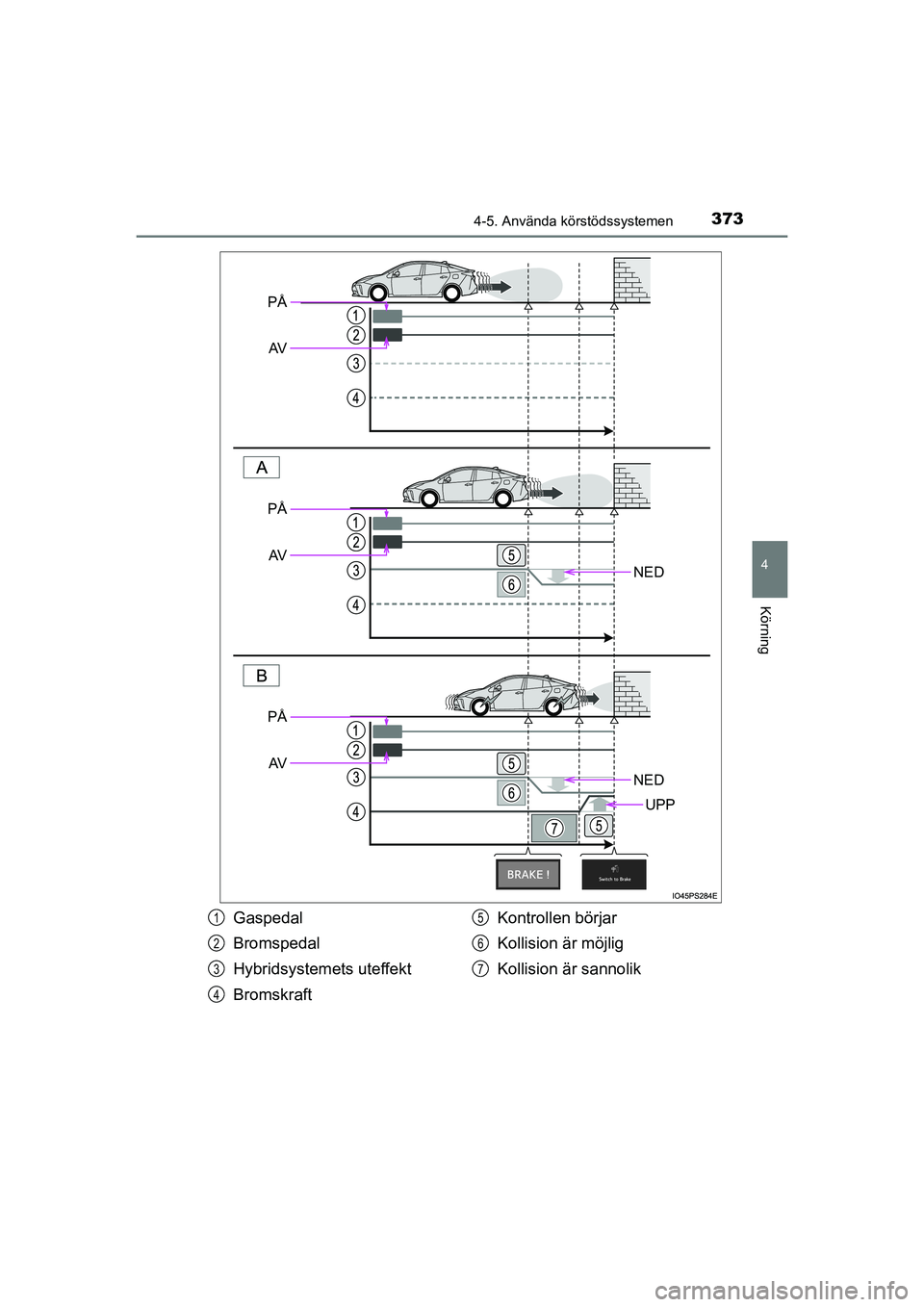

3734-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
NED
NED
UPP
PÅAV
PÅAV
PÅ
AV
Gaspedal
Bromspedal
Hybridsystem ets uteffekt
Bromskraft Kontrollen börjar
Kollision är möjlig
Kollision är sannolik1
2
3
4
5
6
7
OM47E11SE.book Page 373 Friday, December 4, 2020 9:54 AM

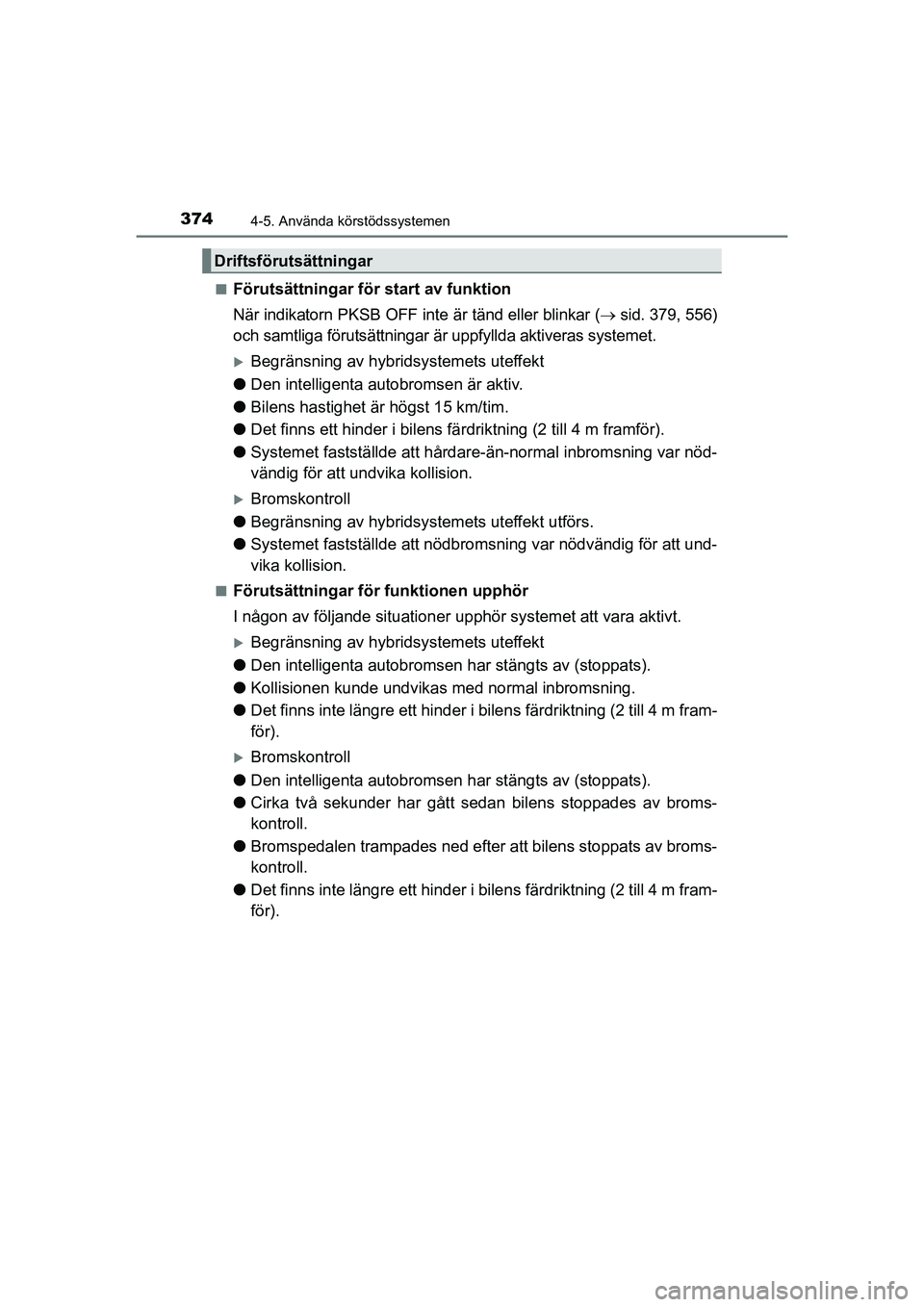

3744-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Förutsättningar för start av funktion
När indikatorn PKSB OFF inte
är tänd eller blinkar (sid. 379, 556)
och samtliga förutsättningar är uppfyllda aktiveras systemet.
Begränsning av hybrid systemets uteffekt
l Den intelligenta autobromsen är aktiv.
l Bilens hastighet är högst 15 km/tim.
l Det finns ett hinder i bilens fä rdriktning (2 till 4 m framför).
l Systemet fastställde att hårdare-än-normal inbromsning var nöd-
vändig för att undvika kollision.
Bromskontroll
l Begränsning av hybridsyst emets uteffekt utförs.
l Systemet fastställde att nödbro msning var nödvändig för att und-
vika kollision.
nFörutsättningar för funktionen upphör
I någon av följande situationer upphör systemet att vara aktivt.
Begränsning av hybrid systemets uteffekt
l Den intelligenta autobromsen har stängts av (stoppats).
l Kollisionen kunde undvikas med normal inbromsning.
l Det finns inte längre ett hinder i bile ns färdriktning (2 till 4 m fram-
för).
Bromskontroll
l Den intelligenta autobromsen har stängts av (stoppats).
l Cirka två sekunder har gått seda n bilens stoppades av broms-
kontroll.
l Bromspedalen trampades ned efter att bilens stoppats av broms-
kontroll.
l Det finns inte längre ett hinder i bile ns färdriktning (2 till 4 m fram-
för).
Driftsförutsättningar
OM47E11SE.book Page 374 Friday, December 4, 2020 9:54 AM

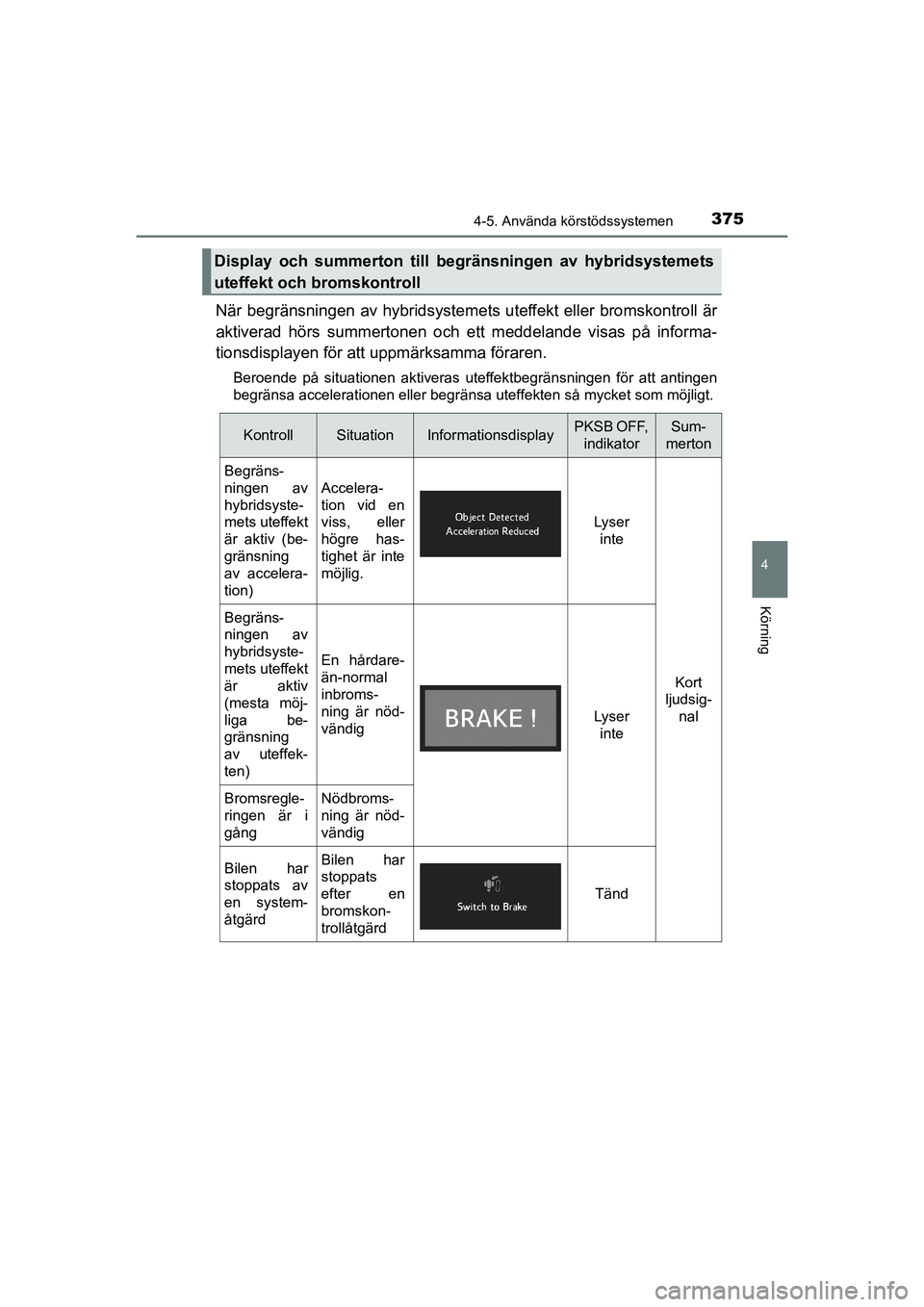

3754-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
När begränsningen av hybridsystemets uteffekt eller bromskontroll är
aktiverad hörs summertonen och ett meddelande visas på informa-
tionsdisplayen för att uppmärksamma föraren.
Beroende på situationen aktiveras uteffektbegränsningen för att antingen
begränsa accelerationen eller begränsa uteffekten så mycket som möjligt.
Display och summerton till begränsningen av hybridsystemets
uteffekt och bromskontroll
KontrollSituationInformationsdisplay PKSB OFF, indikatorSum-
merton
Begräns-
ningen av
hybridsyste-
mets uteffekt
är aktiv (be-
gränsning
av accelera-
tion)
Accelera-
tion vid en
viss, eller
högre has-
tighet är inte
möjlig.
Lyser inte
Kort
ljudsig- nal
Begräns-
ningen av
hybridsyste-
mets uteffekt
är aktiv
(mesta möj-
liga be-
gränsning
av uteffek-
ten)
En hårdare-
än-normal
inbroms-
ning är nöd-
vändig
Lyser
inte
Bromsregle-
ringen är i
gångNödbroms-
ning är nöd-
vändig
Bilen har
stoppats av
en system-
åtgärdBilen har
stoppats
efter en
bromskon-
trollåtgärd
Tänd
OM47E11SE.book Page 375 Friday, December 4, 2020 9:54 AM

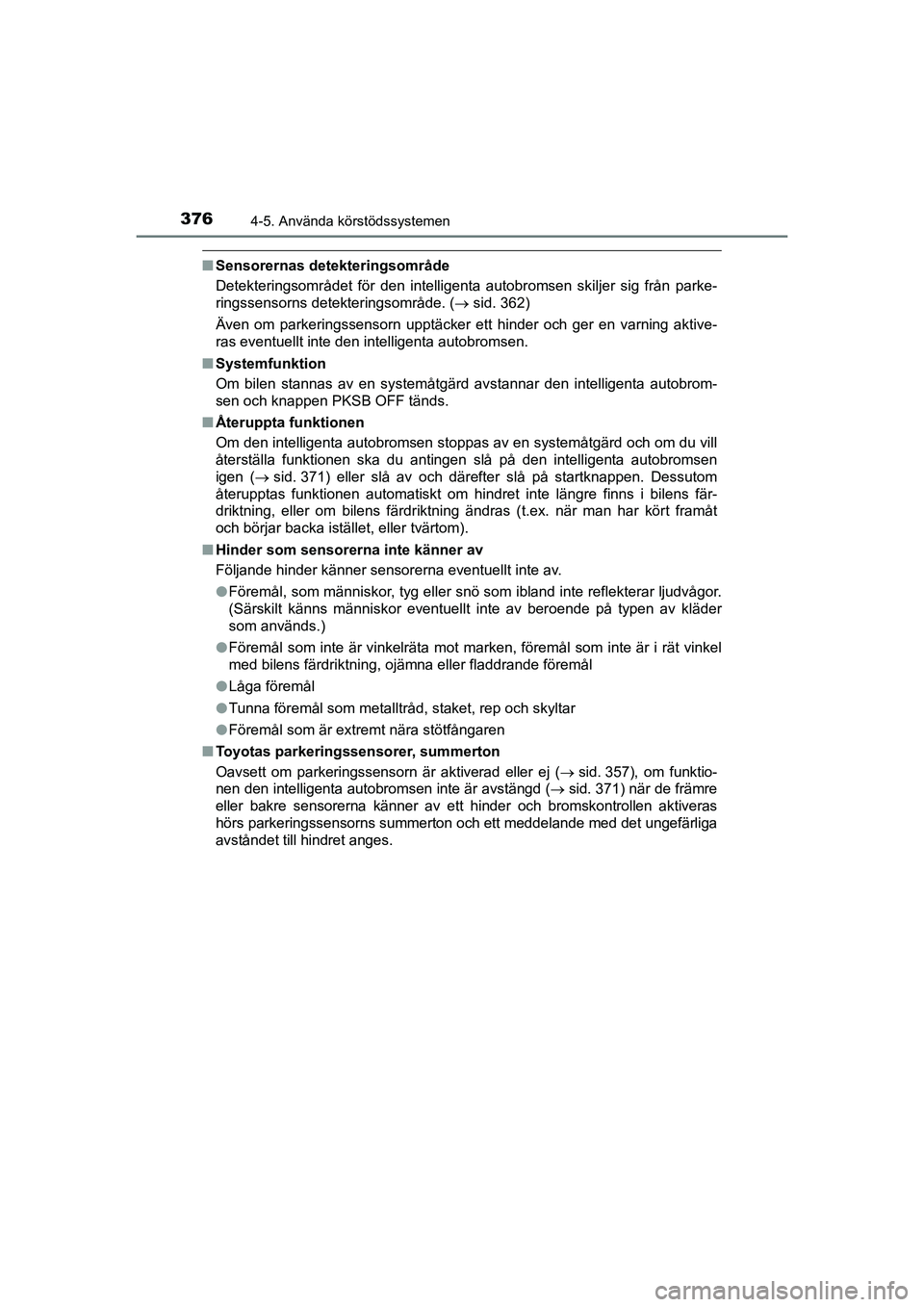

3764-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
nSensorernas detekteringsområde
Detekteringsområdet för den intelligenta autobromsen skiljer sig från parke-
ringssensorns detekteringsområde. ( sid. 362)
Även om parkeringssensorn upptäcker ett hinder och ger en varning aktive-
ras eventuellt inte den intelligenta autobromsen.
n Systemfunktion
Om bilen stannas av en systemåtgärd avstannar den intelligenta autobrom-
sen och knappen PKSB OFF tänds.
n Återuppta funktionen
Om den intelligenta autobromsen stoppas av en systemåtgärd och om du vill
återställa funktionen ska du antingen slå på den intelligenta autobromsen
igen ( sid. 371) eller slå av och därefter slå på startknappen. Dessutom
återupptas funktionen automatiskt om hindret inte längre finns i bilens fär-
driktning, eller om bilens färdriktning ändras (t.ex. när man har kört framåt
och börjar backa istället, eller tvärtom).
n Hinder som sensorerna inte känner av
Följande hinder känner sensorerna eventuellt inte av.
lFöremål, som människor, tyg eller snö som ibland inte reflekterar ljudvågor.
(Särskilt känns människor eventuellt inte av beroende på ty\
pen av kläder
som används.)
l Föremål som inte är vinkelräta mot marken, föremål som inte är i rät vinkel
med bilens färdriktning, ojämna eller fladdrande föremål
l Låga föremål
l Tunna föremål som metalltråd, staket, rep och skyltar
l Föremål som är extremt nära stötfångaren
n Toyotas parkeringssen sorer, summerton
Oavsett om parkeringssensorn är aktiverad eller ej ( sid. 357), om funktio-
nen den intelligenta autobromsen inte är avstängd ( sid. 371) när de främre
eller bakre sensorerna känner av ett hinder och bromskontrollen aktiveras
hörs parkeringssensorns summerton och ett meddelande med det ungefärliga
avståndet till hindret anges.
OM47E11SE.book Page 376 Friday, December 4, 2020 9:54 AM

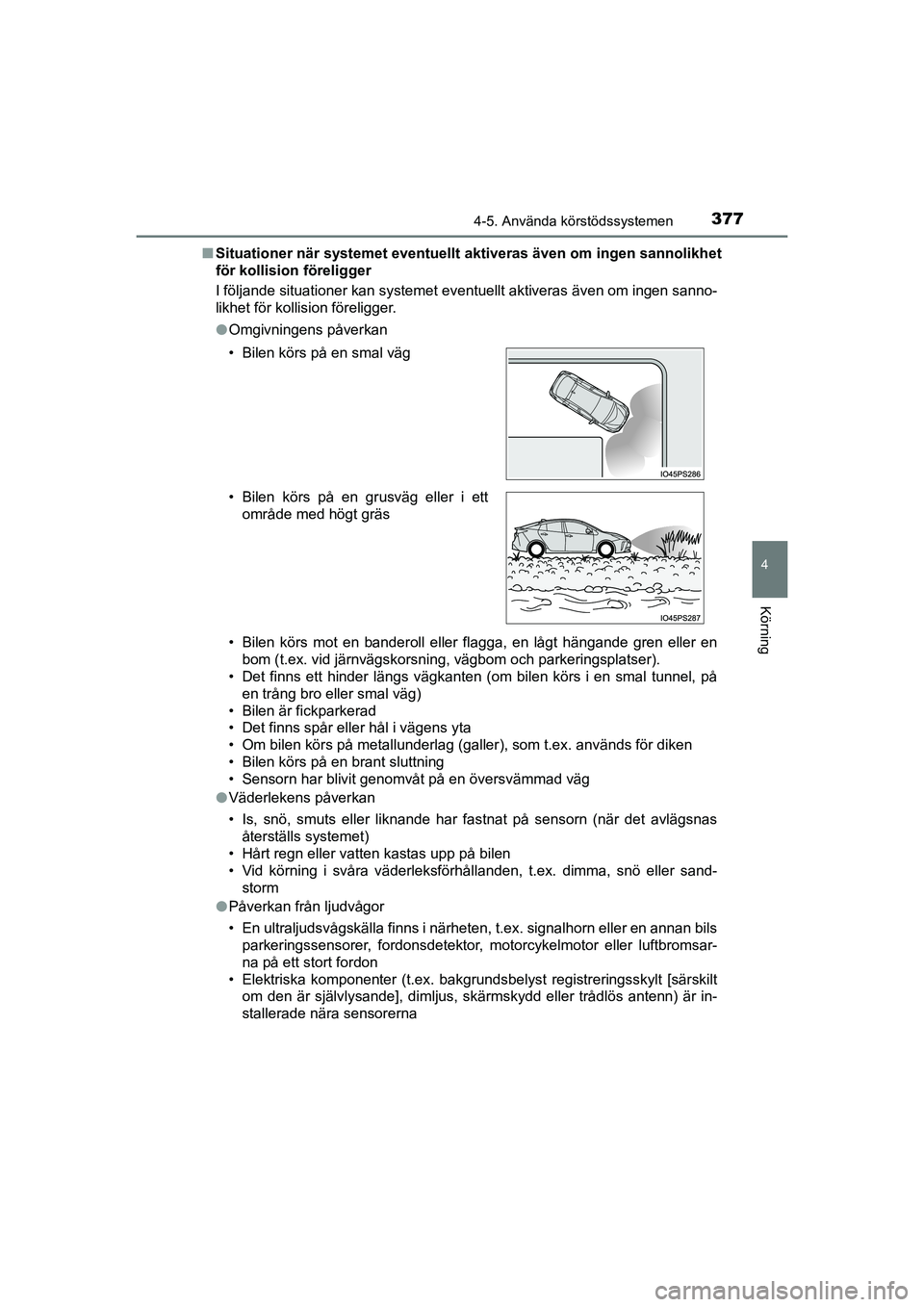

3774-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)n
Situationer när systemet eventuellt aktiveras även om ingen sannolikhet
för kollision föreligger
I följande situationer kan systemet eventuellt aktiveras även om ingen sanno-
likhet för kollision föreligger.
l Omgivningens påverkan
• Bilen körs mot en banderoll eller flagga, en lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser)\
.
• Det finns ett hinder längs vägkanten (om bilen körs i en smal tunnel, på en trång bro eller smal väg)
• Bilen är fickparkerad
• Det finns spår eller hål i vägens yta
• Om bilen körs på metallunderlag (galler), som t.ex. används för diken
• Bilen körs på en brant sluttning
• Sensorn har blivit genomvåt på en översvämmad väg
l Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sand-
storm
l Påverkan från ljudvågor
• En ultraljudsvågskälla finns i närheten, t.ex. signalhorn eller en annan bils
parkeringssensorer, fordonsdetektor, motorcykelmotor eller luftbromsar-
na på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärm skydd eller trådlös antenn) är in-
stallerade nära sensorerna
• Bilen körs på en smal väg
• Bilen körs på en grusväg eller i ett
område med högt gräs
OM47E11SE.book Page 377 Friday, December 4, 2020 9:54 AM

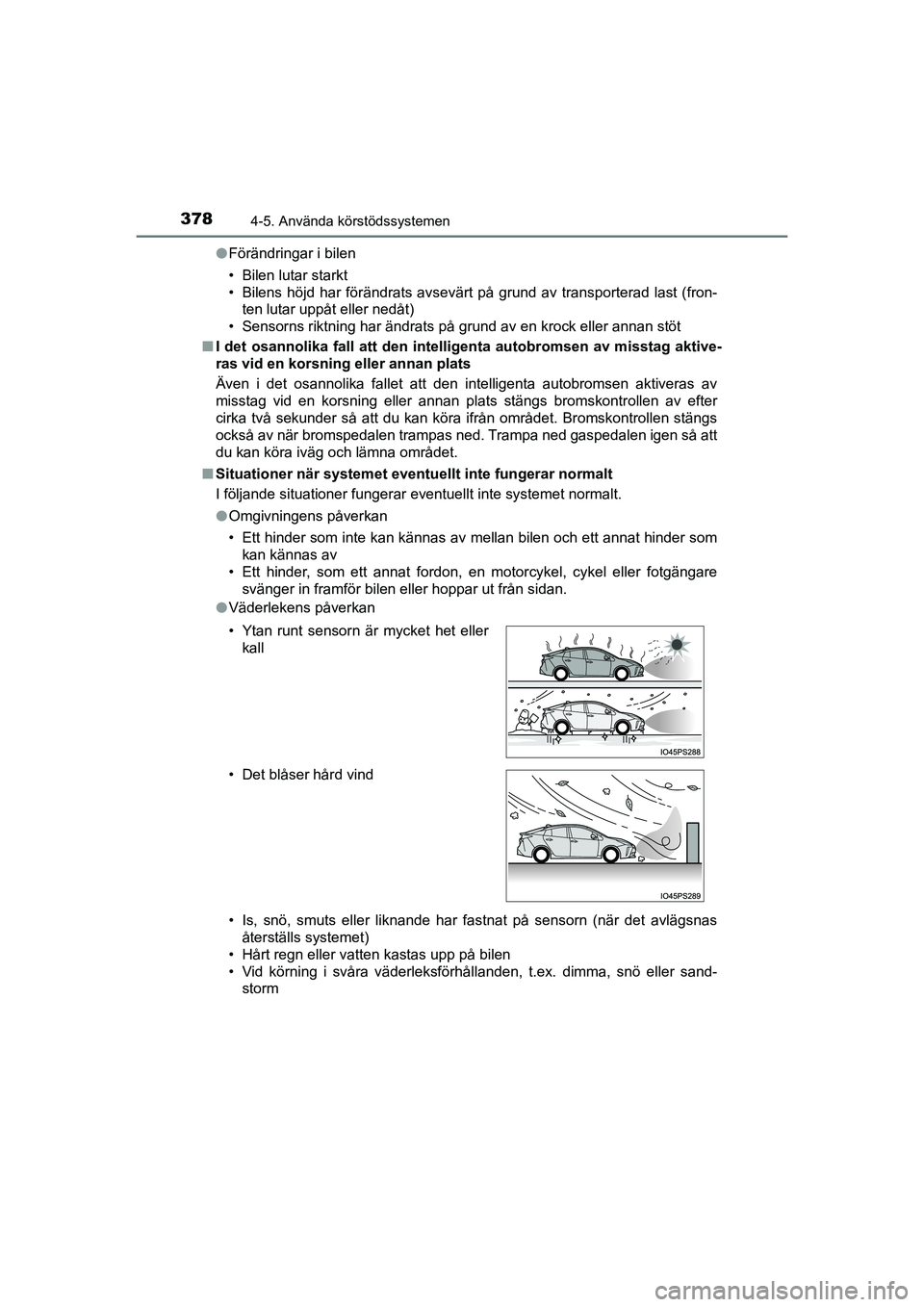

3784-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)l
Förändringar i bilen
• Bilen lutar starkt
• Bilens höjd har förändrats avsevärt på grund av transporterad last (fron-
ten lutar uppåt eller nedåt)
• Sensorns riktning har ändrats på grund av en krock eller annan stöt
n I det osannolika fall att den intell igenta autobromsen av misstag aktive-
ras vid en korsning eller annan plats
Även i det osannolika fallet att den intelligenta autobromsen aktiveras av
misstag vid en korsning eller annan plats stängs bromskontrollen av efter
cirka två sekunder så att du kan köra ifrån området. Bromskontrollen stängs
också av när bromspedalen trampas ned. Trampa ned gaspedalen igen så att
du kan köra iväg och lämna området.
n Situationer när systemet eventu ellt inte fungerar normalt
I följande situationer fungerar eventuellt inte systemet normalt.
l Omgivningens påverkan
• Ett hinder som inte kan kännas av mellan bilen och ett annat hinder som
kan kännas av
• Ett hinder, som ett annat fordon, en motorcykel, cykel eller fotgängare
svänger in framför bilen eller hoppar ut från sidan.
l Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sand- storm
• Ytan runt sensorn är mycket het eller
kall
• Det blåser hård vind
OM47E11SE.book Page 378 Friday, December 4, 2020 9:54 AM

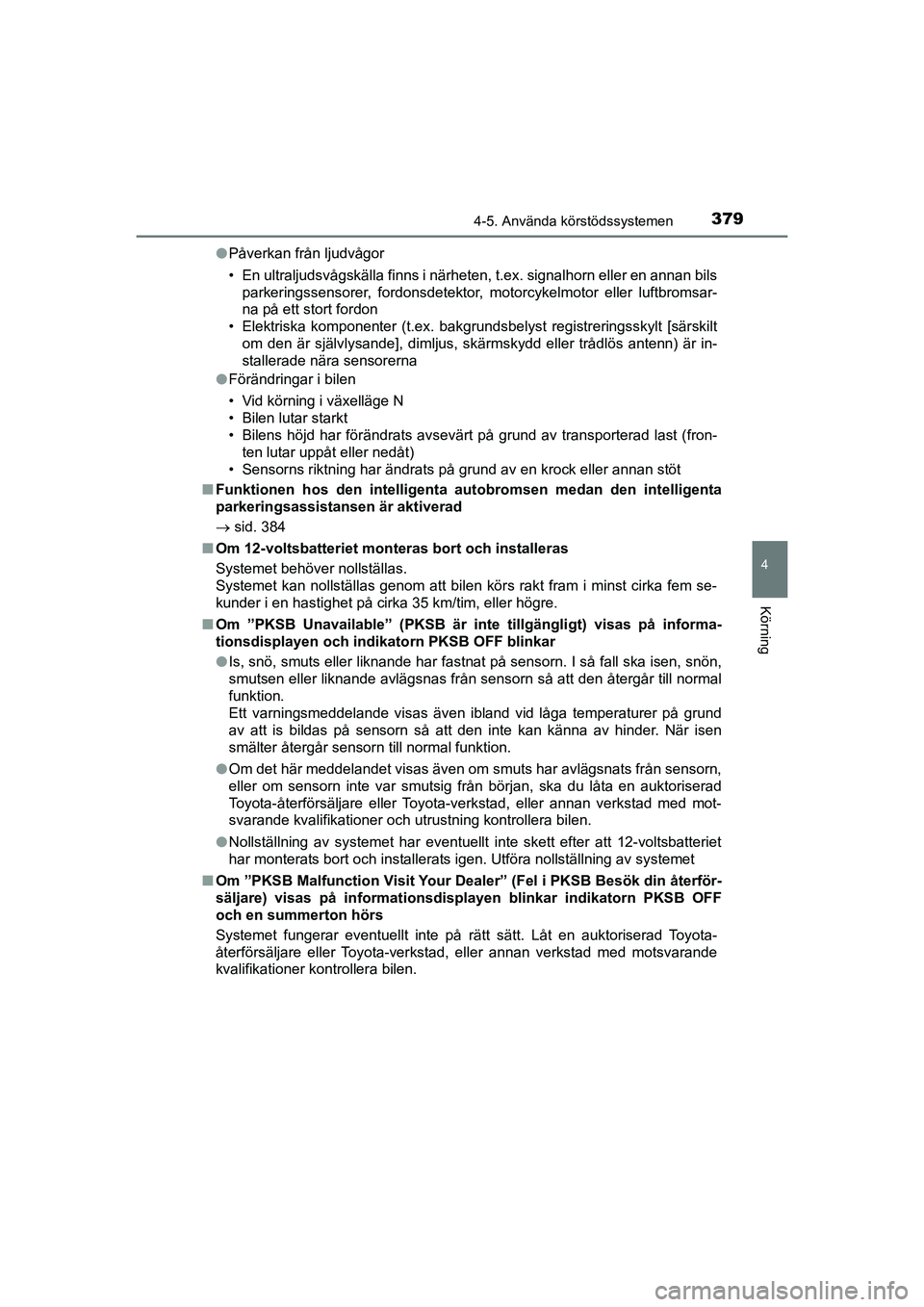

3794-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)l
Påverkan från ljudvågor
• En ultraljudsvågskälla finns i närheten, t.ex. signalhorn eller en annan bils
parkeringssensorer, fordonsdetektor, motorcykelmotor eller luftbromsar-
na på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärm skydd eller trådlös antenn) är in-
stallerade nära sensorerna
l Förändringar i bilen
• Vid körning i växelläge N
• Bilen lutar starkt
• Bilens höjd har förändrats avsevärt på grund av transporterad last (fron-
ten lutar uppåt eller nedåt)
• Sensorns riktning har ändrats på grund av en krock eller annan stöt
n Funktionen hos den intelligenta autobromsen medan den intelligenta
parkeringsassistansen är aktiverad
 sid. 384
n Om 12-voltsbatteriet mont eras bort och installeras
Systemet behöver nollställas.
Systemet kan nollställas genom att bilen körs rakt fram i minst cirka fem se-
kunder i en hastighet på cirka 35 km/tim, eller högre.
n Om ”PKSB Unavailable” (PKSB är in te tillgängligt) visas på informa-
tionsdisplayen och indikatorn PKSB OFF blinkar
l Is, snö, smuts eller liknande har fastnat på sensorn. I så fall ska isen, snön,
smutsen eller liknande avlägsnas från sensorn så att den återgår till normal
funktion.
Ett varningsmeddelande visas även ibland vid låga temperaturer på grund
av att is bildas på sensorn så att den inte kan känna av hinder. När isen
smälter återgår sensorn till normal funktion.
l Om det här meddelandet visas även om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från början, ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
l Nollställning av systemet har eventuellt inte skett efter att 12-voltsbatteriet
har monterats bort och installerats igen. Utföra nollställning av systemet
n Om ”PKSB Malfunction Visit Your Deal er” (Fel i PKSB Besök din återför-
säljare) visas på informationsdispl ayen blinkar indikatorn PKSB OFF
och en summerton hörs
Systemet fungerar eventuellt inte på rätt sätt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
OM47E11SE.book Page 379 Friday, December 4, 2020 9:54 AM

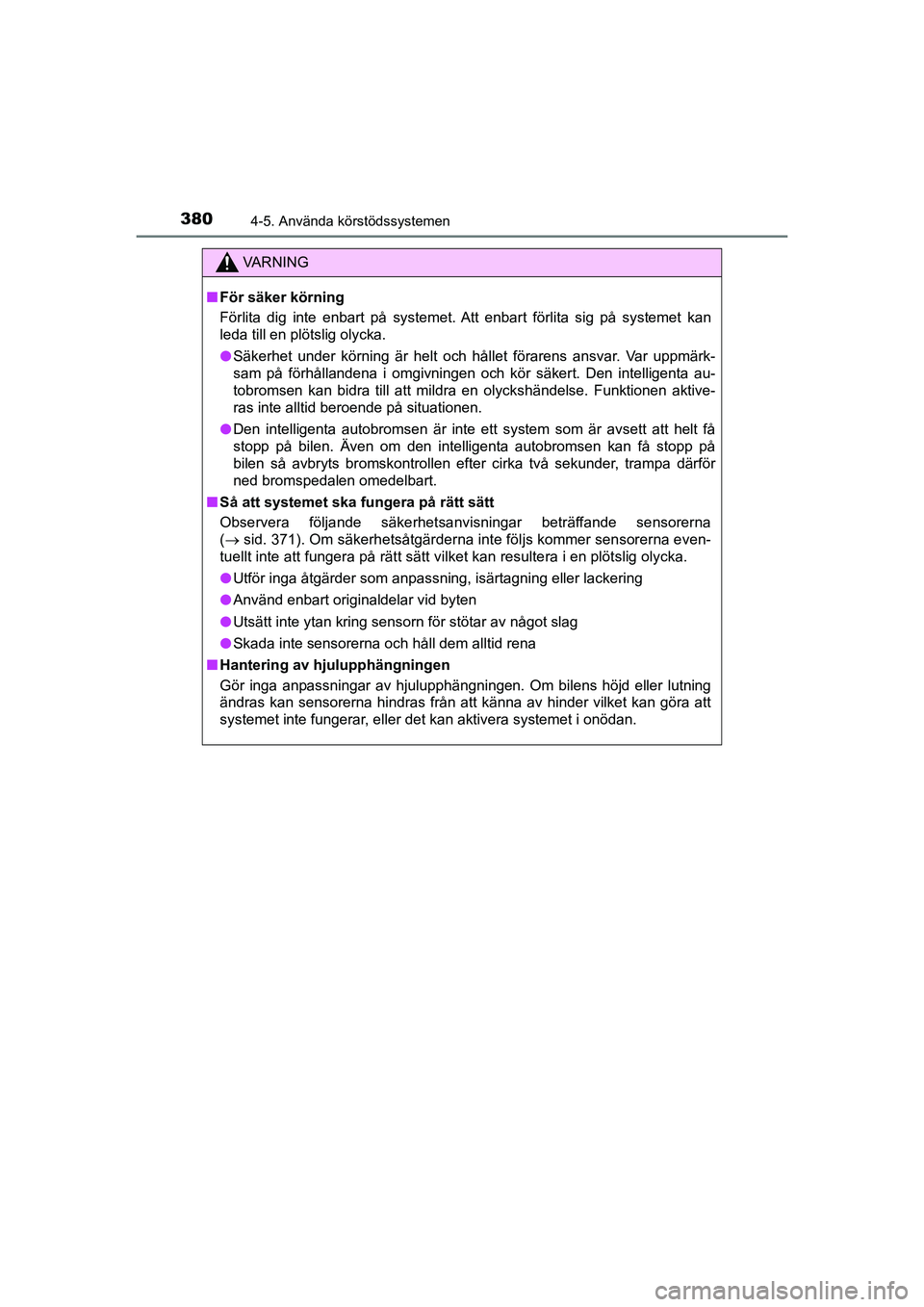

3804-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nFör säker körning
Förlita dig inte enbart på systemet. At t enbart förlita sig på systemet kan
leda till en plötslig olycka.
l Säkerhet under körning är helt och hållet förarens ansvar. Var uppmärk-
sam på förhållandena i omgivningen och kör säkert. Den intelligenta au-
tobromsen kan bidra till att mild ra en olyckshändelse. Funktionen aktive-
ras inte alltid beroende på situationen.
l Den intelligenta autobromsen är inte ett system som är avsett att helt få
stopp på bilen. Även om den intelligenta autobromsen kan få stopp på
bilen så avbryts bromskontrollen efter cirka två sekunder, trampa därför
ned bromspedalen omedelbart.
n Så att systemet ska fungera på rätt sätt
Observera följande säkerhetsanvisningar beträffande sensorerna
( sid. 371). Om säkerhetsåtgärderna inte följs kommer sensorerna even-
tuellt inte att fungera på rätt sätt vilket kan resultera i en plötslig olycka.
l Utför inga åtgärder som anpassning, isärtagning eller lackering
l Använd enbart originaldelar vid byten
l Utsätt inte ytan kring sensorn för stötar av något slag
l Skada inte sensorerna och håll dem alltid rena
n Hantering av hjulupphängningen
Gör inga anpassningar av hjulupphängningen. Om bilens höjd eller lutning
ändras kan sensorerna hindras från at t känna av hinder vilket kan göra att
systemet inte fungerar, eller det kan aktivera systemet i onödan.
OM47E11SE.book Page 380 Friday, December 4, 2020 9:54 AM
