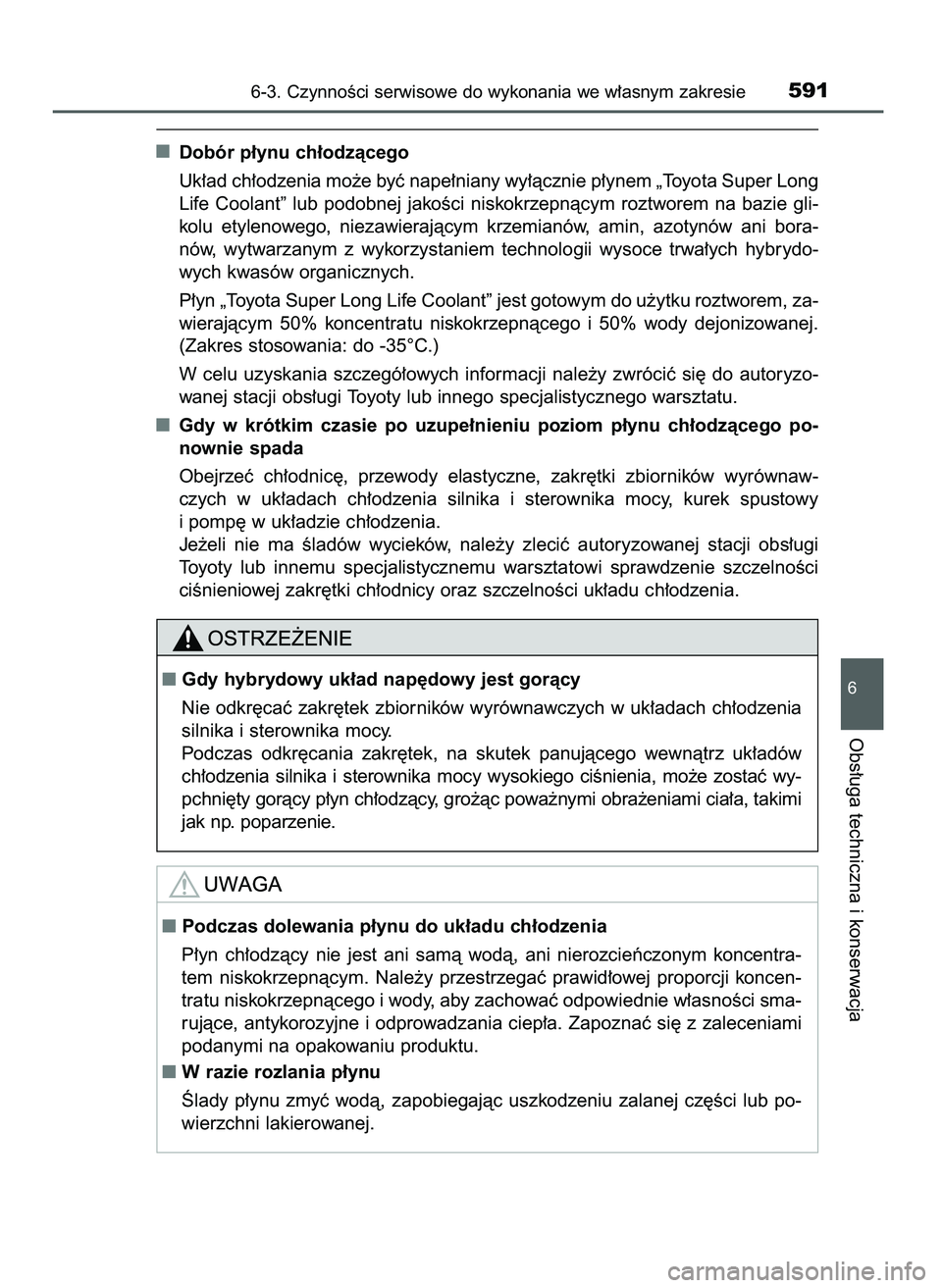

Dobór p∏ynu ch∏odzàcego
Uk∏ad ch∏odzenia mo˝e byç nape∏niany wy∏àcznie p∏ynem „Toyota Super Long
Life Coolant” lub podobnej jakoÊci niskokrzepnàcym roztworem na bazie gli-
kolu etylenowego, niezawierajàcym krzemianów, amin, azotynów ani bora-
nów, wytwarzanym z wykorzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji nale˝y zwróciç si´ do autoryzo-
wanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego po-
nownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tki zbiorników wyrównaw-
czych w uk∏adach ch∏odzenia silnika i sterownika mocy, kurek spustowy
i pomp´ w uk∏adzie ch∏odzenia.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej zakr´tki ch∏odnicy oraz szczelnoÊci uk∏adu ch∏odzenia.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie591
6
Obs∏uga techniczna i konserwacja
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie odkr´caç zakr´tek zbiorników wyrównawczych w uk∏adach ch∏odzenia
silnika i sterownika mocy.
Podczas odkr´cania zakr´tek, na skutek panujàcego wewnàtrz uk∏adów
ch∏odzenia silnika i sterownika mocy wysokiego ciÊnienia, mo˝e zostaç wy-
pchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc powa˝nymi obra˝eniami cia∏a, takimi
jak np. poparzenie.
Podczas dolewania p∏ynu do uk∏adu ch∏odzenia
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentra-
tem niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncen-
tratu niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci sma-
rujàce, antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami
podanymi na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
39 PRIUS OM47E11E 18/8/20 14:47 Page 591

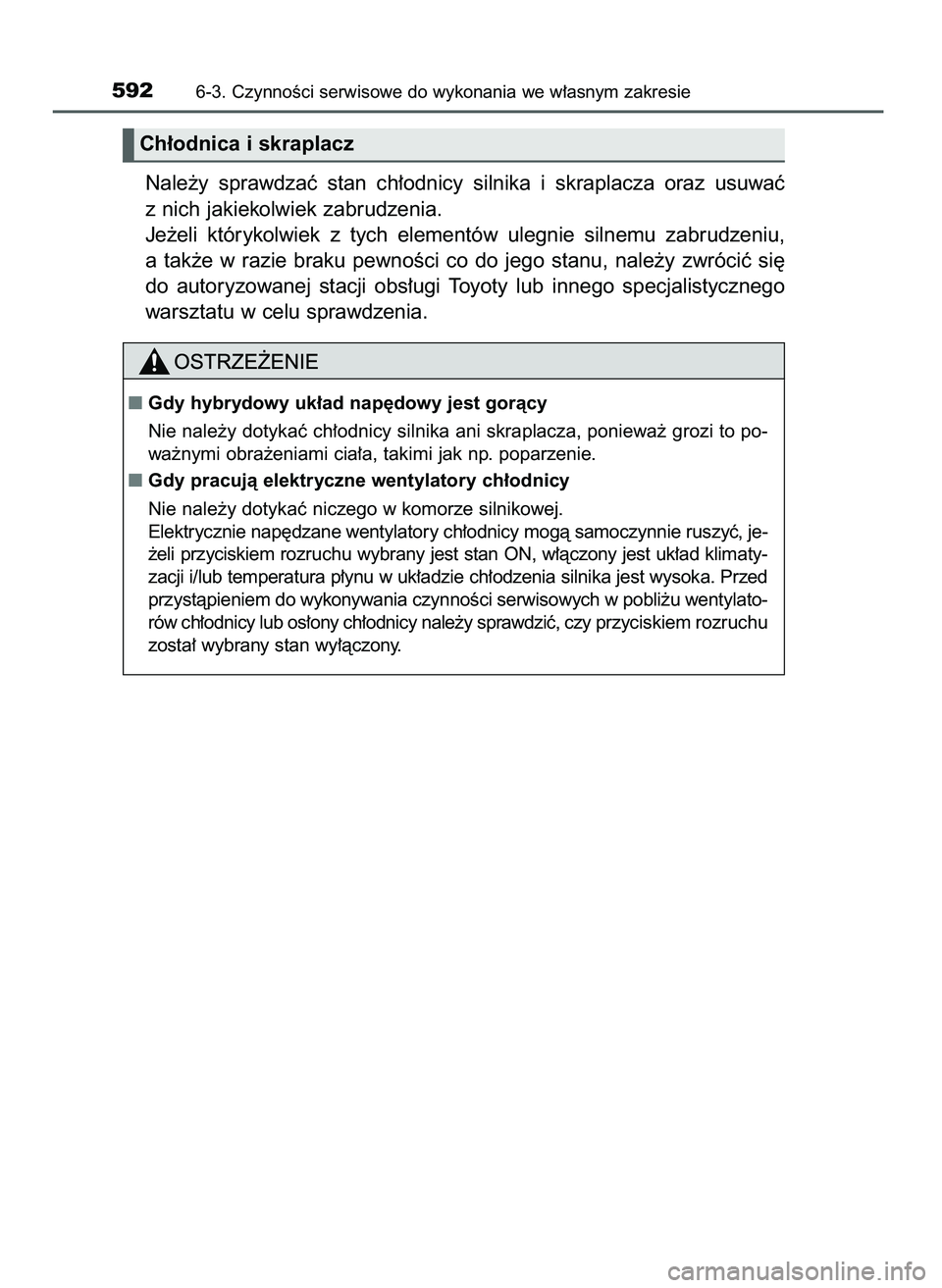

Nale˝y sprawdzaç stan ch∏odnicy silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
5926-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ch∏odnica i skraplacz
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika ani skraplacza, poniewa˝ grozi to po-
wa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
Gdy pracujà elektryczne wentylatory ch∏odnicy
Nie nale˝y dotykaç niczego w komorze silnikowej.
Elektrycznie nap´dzane wentylatory ch∏odnicy mogà samoczynnie ruszyç, je-
˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klimaty-
zacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka. Przed
przystàpieniem do wykonywania czynnoÊci serwisowych w pobli˝u wentylato-
rów ch∏odnicy lub os∏ony ch∏odnicy nale˝y sprawdziç, czy przyciskiem rozruchu
zosta∏ wybrany stan wy∏àczony.
39 PRIUS OM47E11E 18/8/20 14:47 Page 592

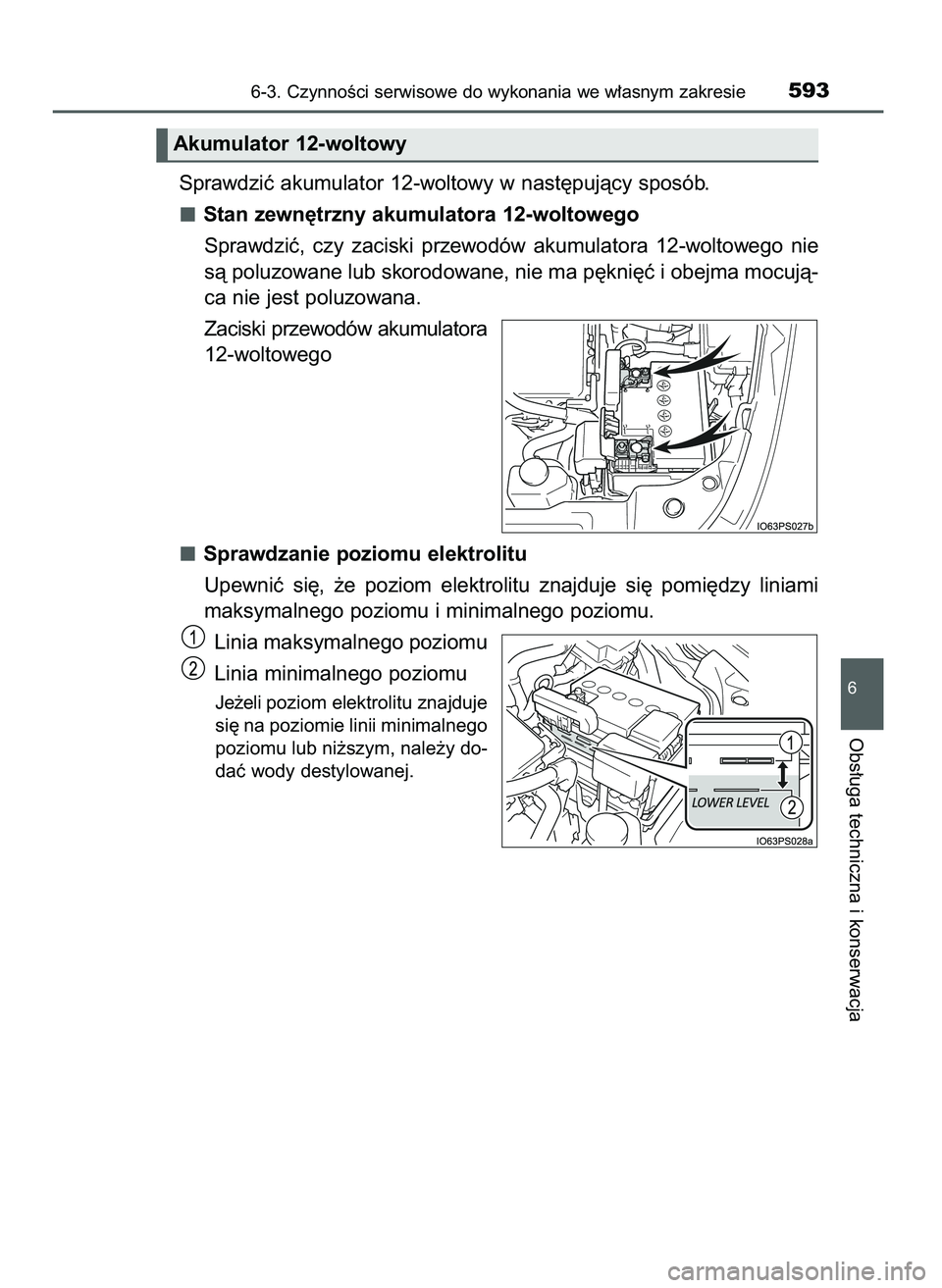

Sprawdziç akumulator 12-woltowy w nast´pujàcy sposób.
Stan zewn´trzny akumulatora 12-woltowego
Sprawdziç, czy zaciski przewodów akumulatora 12-woltowego nie
sà poluzowane lub skorodowane, nie ma p´kni´ç i obejma mocujà-
ca nie jest poluzowana.
Zaciski przewodów akumulatora
12-woltowego
Sprawdzanie poziomu elektrolitu
Upewniç si´, ˝e poziom elektrolitu znajduje si´ pomi´dzy liniami
maksymalnego poziomu i minimalnego poziomu.
Linia maksymalnego poziomu
Linia minimalnego poziomu
Je˝eli poziom elektrolitu znajduje
si´ na poziomie linii minimalnego
poziomu lub ni˝szym, nale˝y do-
daç wody destylowanej.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie593
6
Obs∏uga techniczna i konserwacja
Akumulator 12-woltowy
39 PRIUS OM47E11E 18/8/20 14:47 Page 593

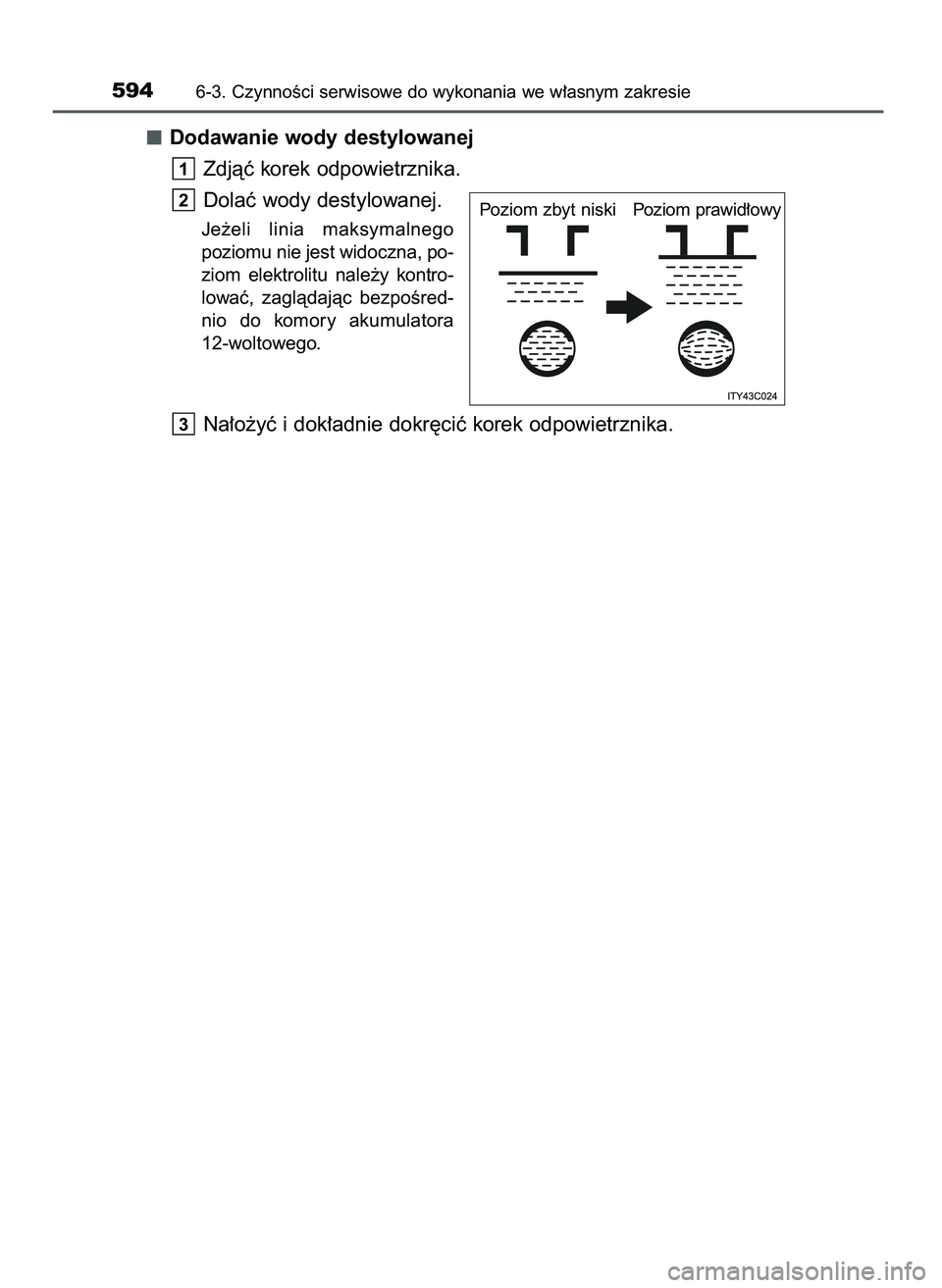

Dodawanie wody destylowanej
Zdjàç korek odpowietrznika.
Dolaç wody destylowanej.
Je˝eli linia maksymalnego
poziomu nie jest widoczna, po-
ziom elektrolitu nale˝y kontro-
lowaç, zaglàdajàc bezpoÊred-
nio do komory akumulatora
12-woltowego.
Na∏o˝yç i dok∏adnie dokr´ciç korek odpowietrznika.3
2
1
5946-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Poziom zbyt niski Poziom prawid∏owy
39 PRIUS OM47E11E 18/8/20 14:47 Page 594

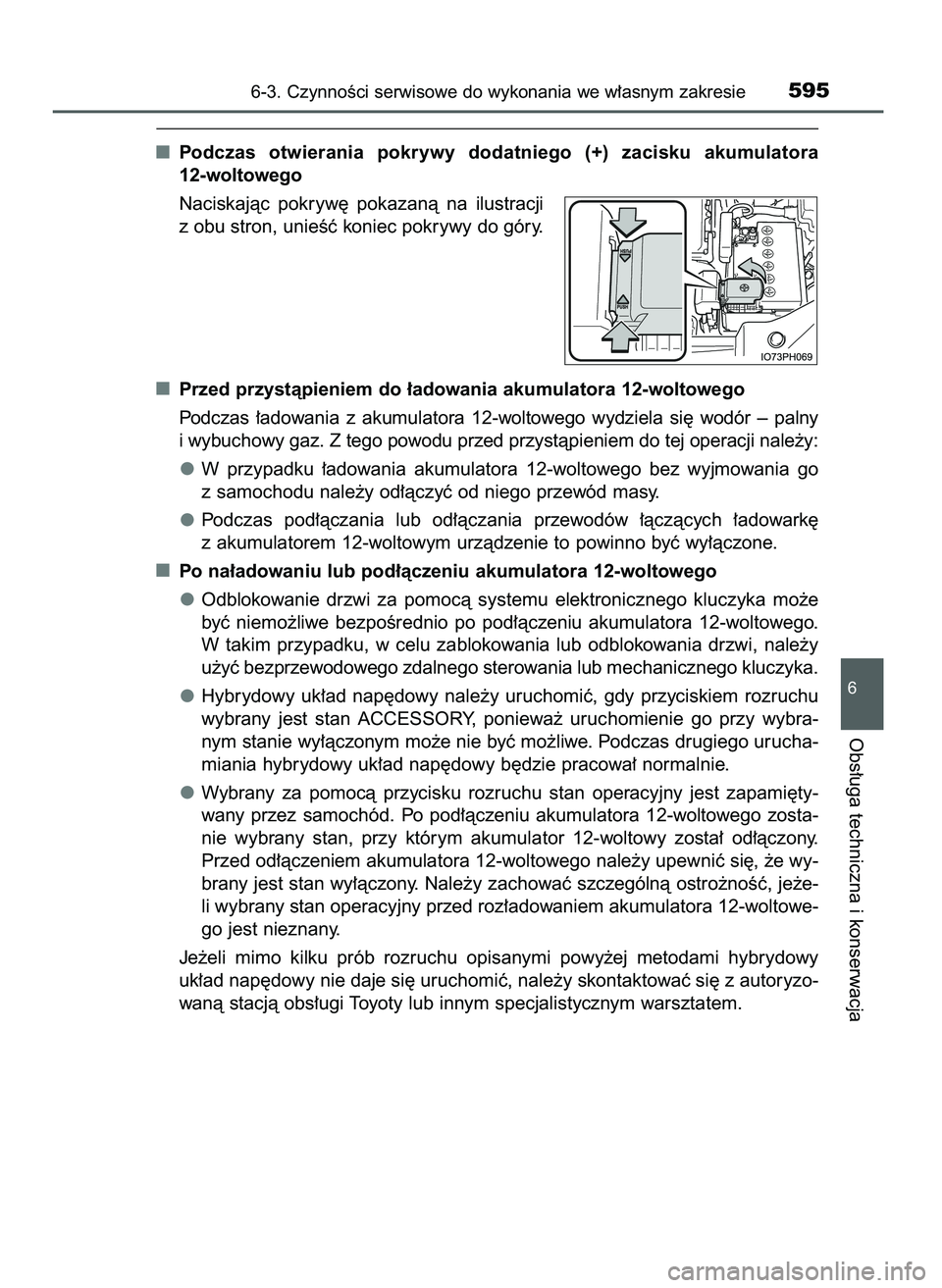

Podczas otwierania pokrywy dodatniego (+) zacisku akumulatora
12-woltowego
Naciskajàc pokryw´ pokazanà na ilustracji
z obu stron, unieÊç koniec pokrywy do góry.
Przed przystàpieniem do ∏adowania akumulatora 12-woltowego
Podczas ∏adowania z akumulatora 12-woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora 12-woltowego bez wyjmowania go
z samochodu nale˝y od∏àczyç od niego przewód masy.
Podczas pod∏àczania lub od∏àczania przewodów ∏àczàcych ∏adowark´
z akumulatorem 12-woltowym urzàdzenie to powinno byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu akumulatora 12-woltowego
Odblokowanie drzwi za pomocà systemu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod∏àczeniu akumulatora 12-woltowego.
W takim przypadku, w celu zablokowania lub odblokowania drzwi, nale˝y
u˝yç bezprzewodowego zdalnego sterowania lub mechanicznego kluczyka.
Hybrydowy uk∏ad nap´dowy nale˝y uruchomiç, gdy przyciskiem rozruchu
wybrany jest stan ACCESSORY, poniewa˝ uruchomienie go przy wybra-
nym stanie wy∏àczonym mo˝e nie byç mo˝liwe. Podczas drugiego urucha-
miania hybrydowy uk∏ad nap´dowy b´dzie pracowa∏ normalnie.
Wybrany za pomocà przycisku rozruchu stan operacyjny jest zapami´ty-
wany przez samochód. Po pod∏àczeniu akumulatora 12-woltowego zosta-
nie wybrany stan, przy którym akumulator 12-woltowy zosta∏ od∏àczony.
Przed od∏àczeniem akumulatora 12-woltowego nale˝y upewniç si´, ˝e wy-
brany jest stan wy∏àczony. Nale˝y zachowaç szczególnà ostro˝noÊç, je˝e-
li wybrany stan operacyjny przed roz∏adowaniem akumulatora 12-woltowe-
go jest nieznany.
Je˝eli mimo kilku prób rozruchu opisanymi powy˝ej metodami hybrydowy
uk∏ad nap´dowy nie daje si´ uruchomiç, nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie595
6
Obs∏uga techniczna i konserwacja
39 PRIUS OM47E11E 18/8/20 14:47 Page 595

5966-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

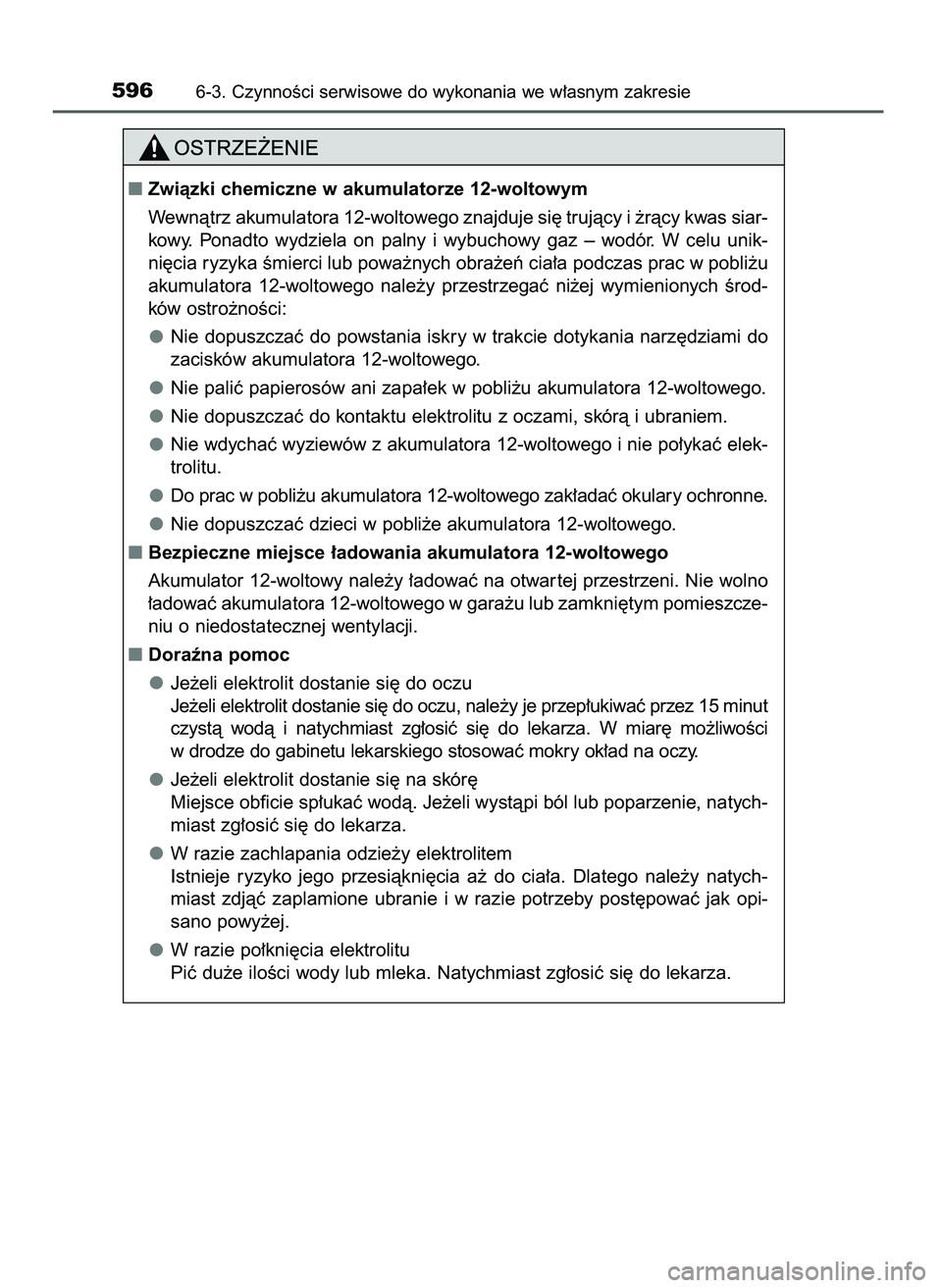

Zwiàzki chemiczne w akumulatorze 12-woltowym
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siar-
kowy. Ponadto wydziela on palny i wybuchowy gaz – wodór. W celu unik-
ni´cia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a podczas prac w pobli˝u
akumulatora 12-woltowego nale˝y przestrzegaç ni˝ej wymienionych Êrod-
ków ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora 12-woltowego i nie po∏ykaç elek-
trolitu.
Do prac w pobli˝u akumulatora 12-woltowego zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç na otwar tej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego w gara˝u lub zamkni´tym pomieszcze-
niu o niedostatecznej wentylacji.
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i natychmiast zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci
w drodze do gabinetu lekarskiego stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natych-
miast zdjàç zaplamione ubranie i w razie potrzeby post´powaç jak opi-
sano powy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Natychmiast zg∏osiç si´ do lekarza.
39 PRIUS OM47E11E 18/8/20 14:47 Page 596

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie597
6
Obs∏uga techniczna i konserwacja

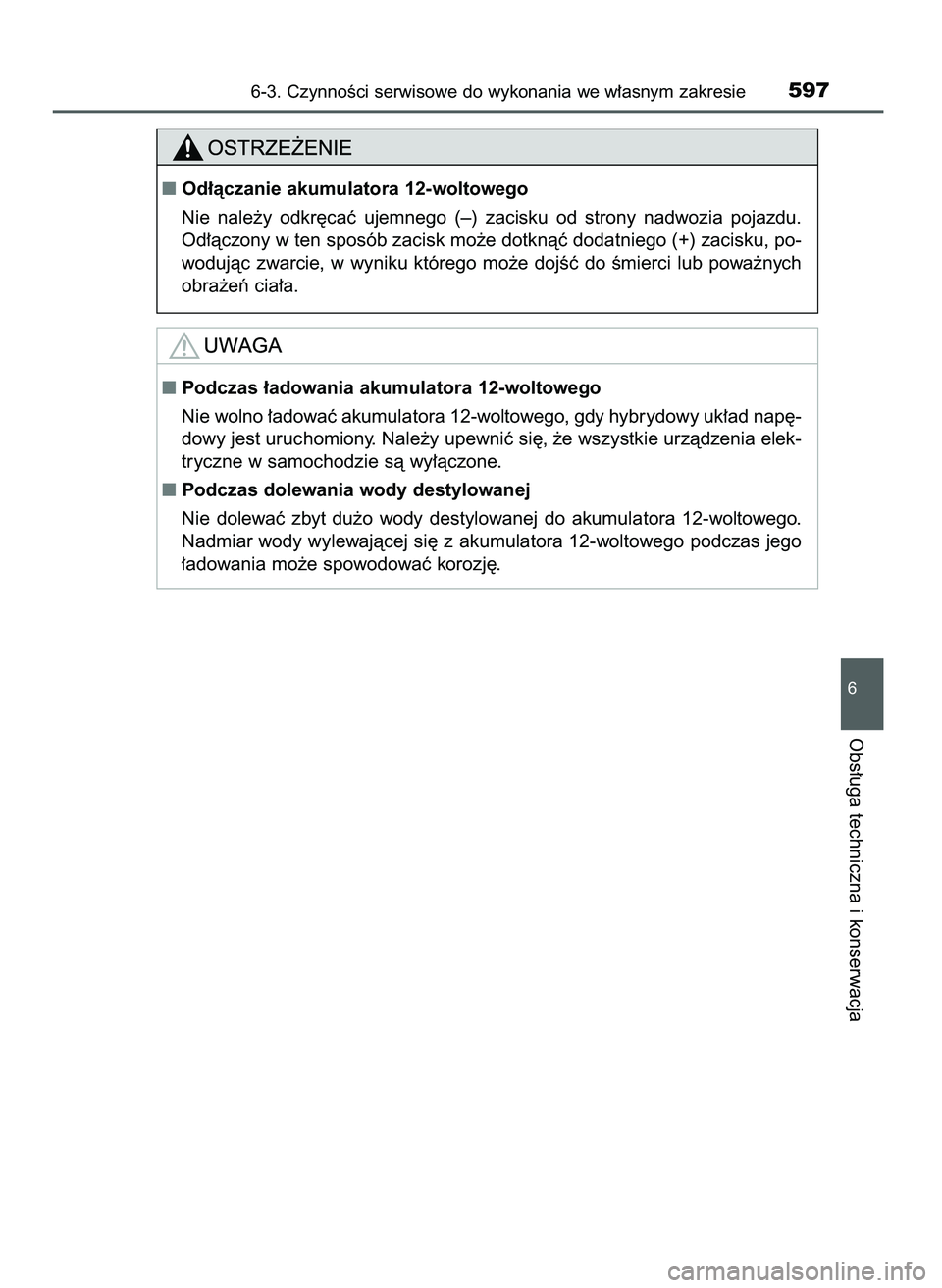

Od∏àczanie akumulatora 12-woltowego
Nie nale˝y odkr´caç ujemnego (–) zacisku od strony nadwozia pojazdu.
Od∏àczony w ten sposób zacisk mo˝e dotknàç dodatniego (+) zacisku, po-
wodujàc zwarcie, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Podczas ∏adowania akumulatora 12-woltowego
Nie wolno ∏adowaç akumulatora 12-woltowego, gdy hybrydowy uk∏ad nap´-
dowy jest uruchomiony. Nale˝y upewniç si´, ˝e wszystkie urzàdzenia elek-
tryczne w samochodzie sà wy∏àczone.
Podczas dolewania wody destylowanej
Nie dolewaç zbyt du˝o wody destylowanej do akumulatora 12-woltowego.
Nadmiar wody wylewajàcej si´ z akumulatora 12-woltowego podczas jego
∏adowania mo˝e spowodowaç korozj´.
39 PRIUS OM47E11E 18/8/20 14:47 Page 597

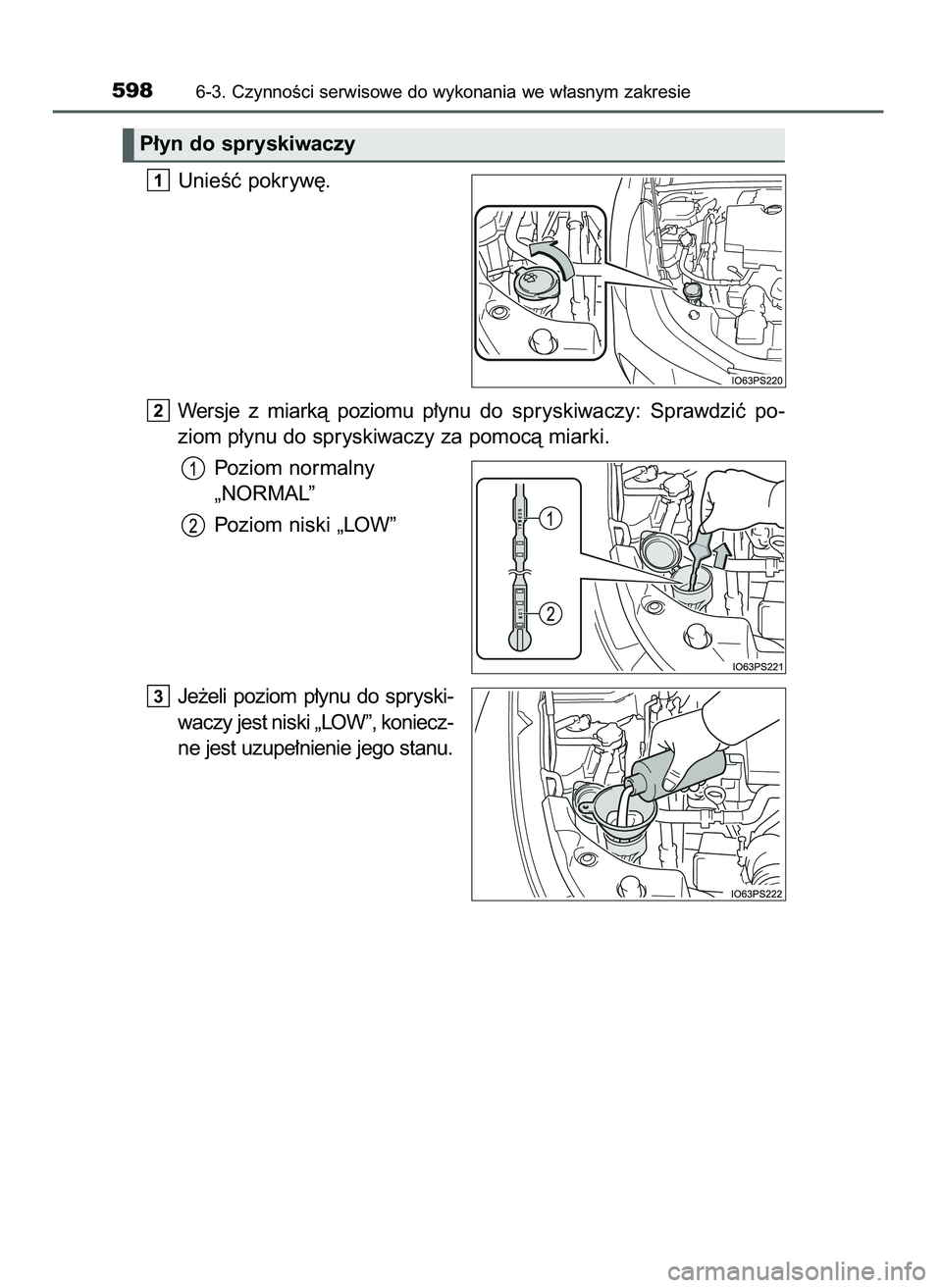

UnieÊç pokryw´.
Wersje z miarkà poziomu p∏ynu do spryskiwaczy: Sprawdziç po-
ziom p∏ynu do spryskiwaczy za pomocà miarki.
Poziom normalny
„NORMAL”
Poziom niski „LOW”
Je˝eli poziom p∏ynu do spryski-
waczy jest niski „LOW”, koniecz-
ne jest uzupe∏nienie jego stanu.
3
2
1
5986-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
P∏yn do spryskiwaczy
39 PRIUS OM47E11E 18/8/20 14:47 Page 598

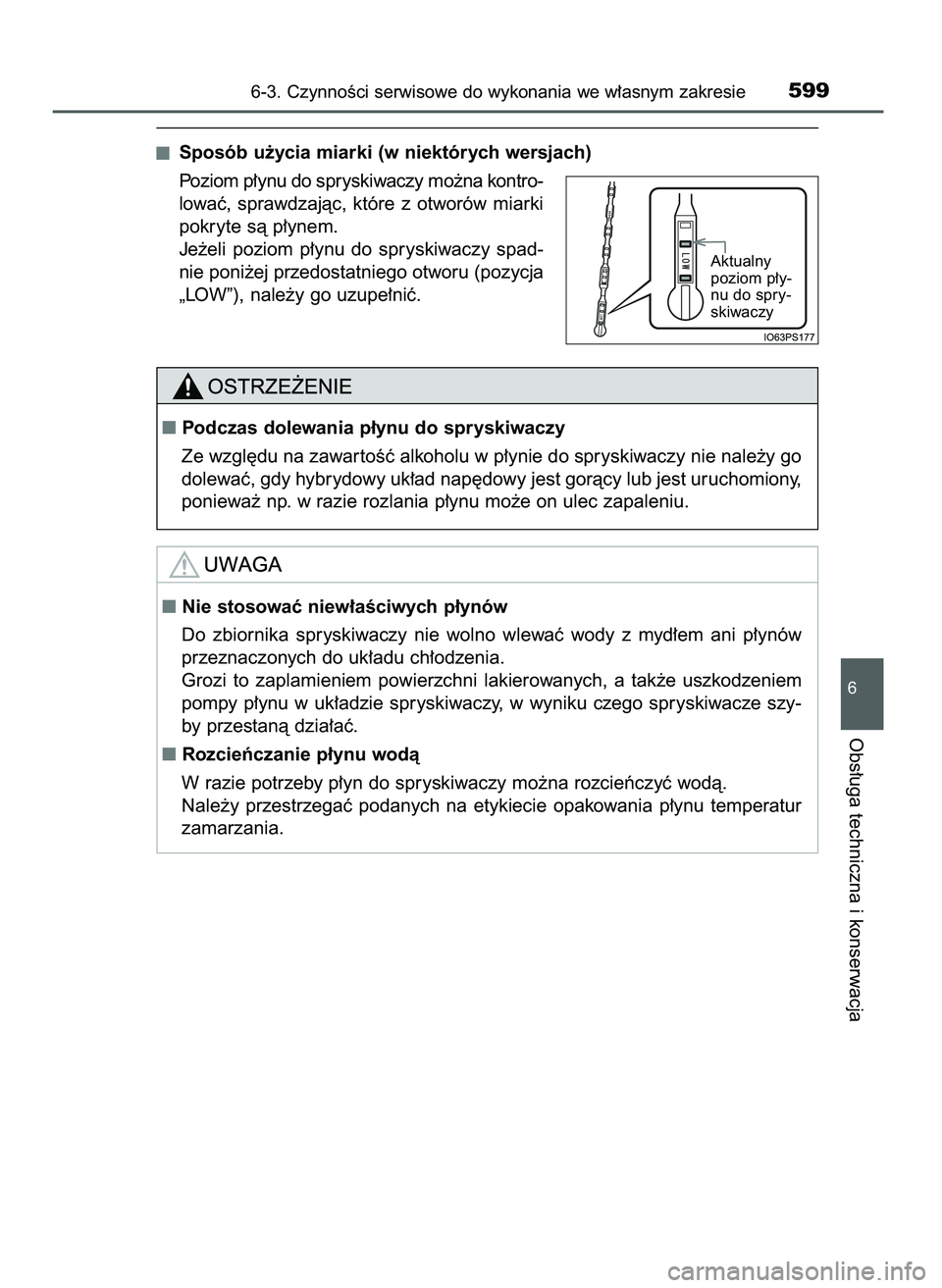

Sposób u˝ycia miarki (w niektórych wersjach)
Poziom p∏ynu do spryskiwaczy mo˝na kontro-
lowaç, sprawdzajàc, które z otworów miarki
pokryte sà p∏ynem.
Je˝eli poziom p∏ynu do spryskiwaczy spad-
nie poni˝ej przedostatniego otworu (pozycja
„LOW”), nale˝y go uzupe∏niç.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie599
6
Obs∏uga techniczna i konserwacja
Podczas dolewania p∏ynu do spryskiwaczy
Ze wzgl´du na zawar toÊç alkoholu w p∏ynie do spryskiwaczy nie nale˝y go
dolewaç, gdy hybrydowy uk∏ad nap´dowy jest goràcy lub jest uruchomiony,
poniewa˝ np. w razie rozlania p∏ynu mo˝e on ulec zapaleniu.
Nie stosowaç niew∏aÊciwych p∏ynów
Do zbiornika spryskiwaczy nie wolno wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia.
Grozi to zaplamieniem powierzchni lakierowanych, a tak˝e uszkodzeniem
pompy p∏ynu w uk∏adzie spryskiwaczy, w wyniku czego spryskiwacze szy-
by przestanà dzia∏aç.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanych na etykiecie opakowania p∏ynu temperatur
zamarzania.
Aktualny
poziom p∏y-
nu do spry-
skiwaczy
39 PRIUS OM47E11E 18/8/20 14:47 Page 599

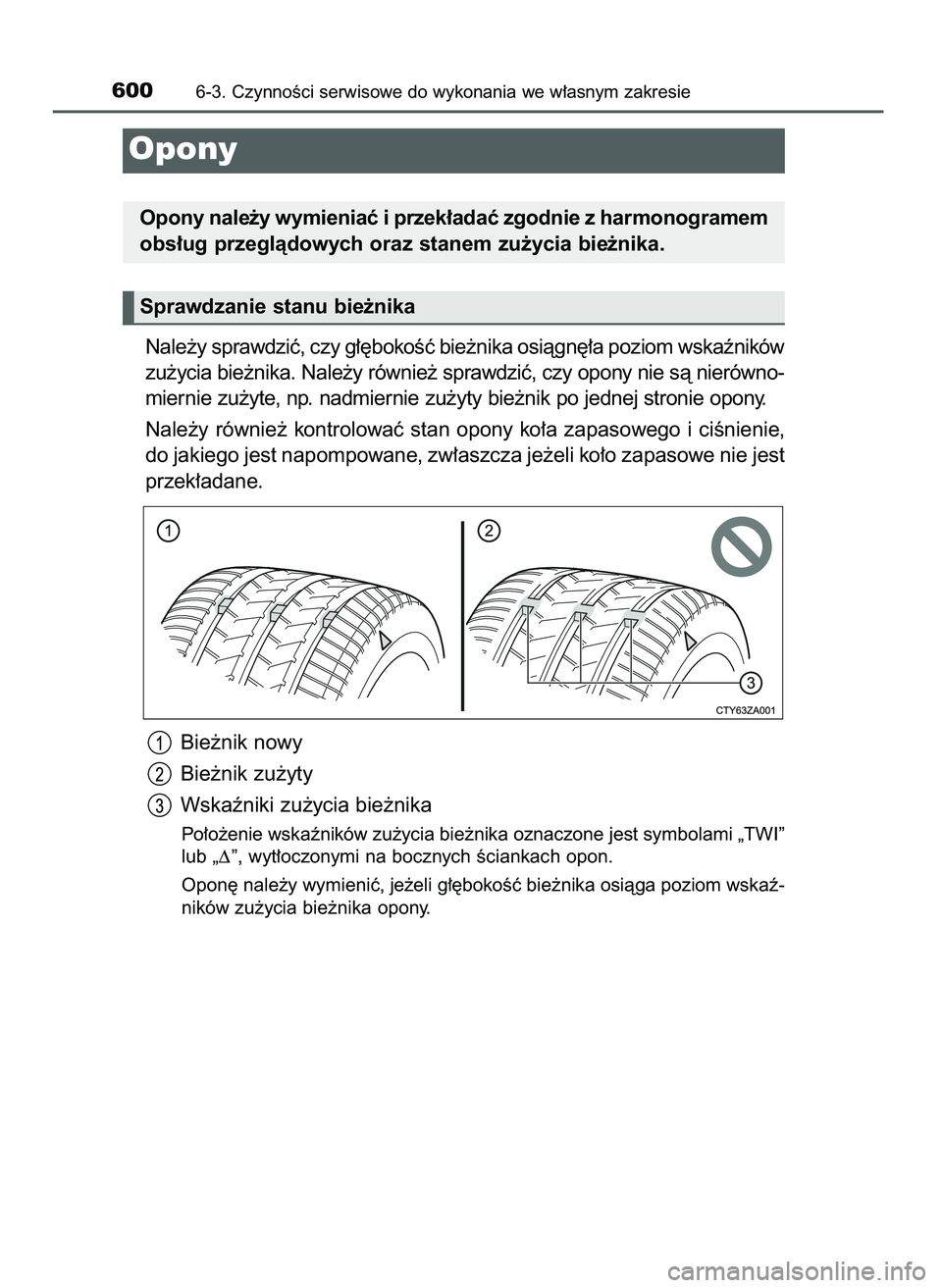

Nale˝y sprawdziç, czy g∏´bokoÊç bie˝nika osiàgn´∏a poziom wskaêników
zu˝ycia bie˝nika. Nale˝y równie˝ sprawdziç, czy opony nie sà nierówno-
miernie zu˝yte, np. nadmiernie zu˝yty bie˝nik po jednej stronie opony.
Nale˝y równie˝ kontrolowaç stan opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane, zw∏aszcza je˝eli ko∏o zapasowe nie jest
przek∏adane.
Bie˝nik nowy
Bie˝nik zu˝yty
Wskaêniki zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika oznaczone jest symbolami „TWI”
lub „
∆ ∆”, wyt∏oczonymi na bocznych Êciankach opon.
Opon´ nale˝y wymieniç, je˝eli g∏´bokoÊç bie˝nika osiàga poziom wskaê-
ników zu˝ycia bie˝nika opony.
6006-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Opony
Opony nale˝y wymieniaç i przek∏adaç zgodnie z harmonogramem
obs∏ug przeglàdowych oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
39 PRIUS OM47E11E 18/8/20 14:47 Page 600
